Wir zerlegen einen TFT

[China]

Hi FB'ler,

hatten gerade ein Ausfall eines TFTs.
Was macht man da wenn keine Garantie drauf ist?
Zerlegen! Right!^^

Erinnert mich an die P2 Aktion....
Maybe sollte wir mal einen generellen "Zerlegungsfred" aufmachen

Auf jeden Fall wollte ich Euch das Innenleben nicht vor enthalten.

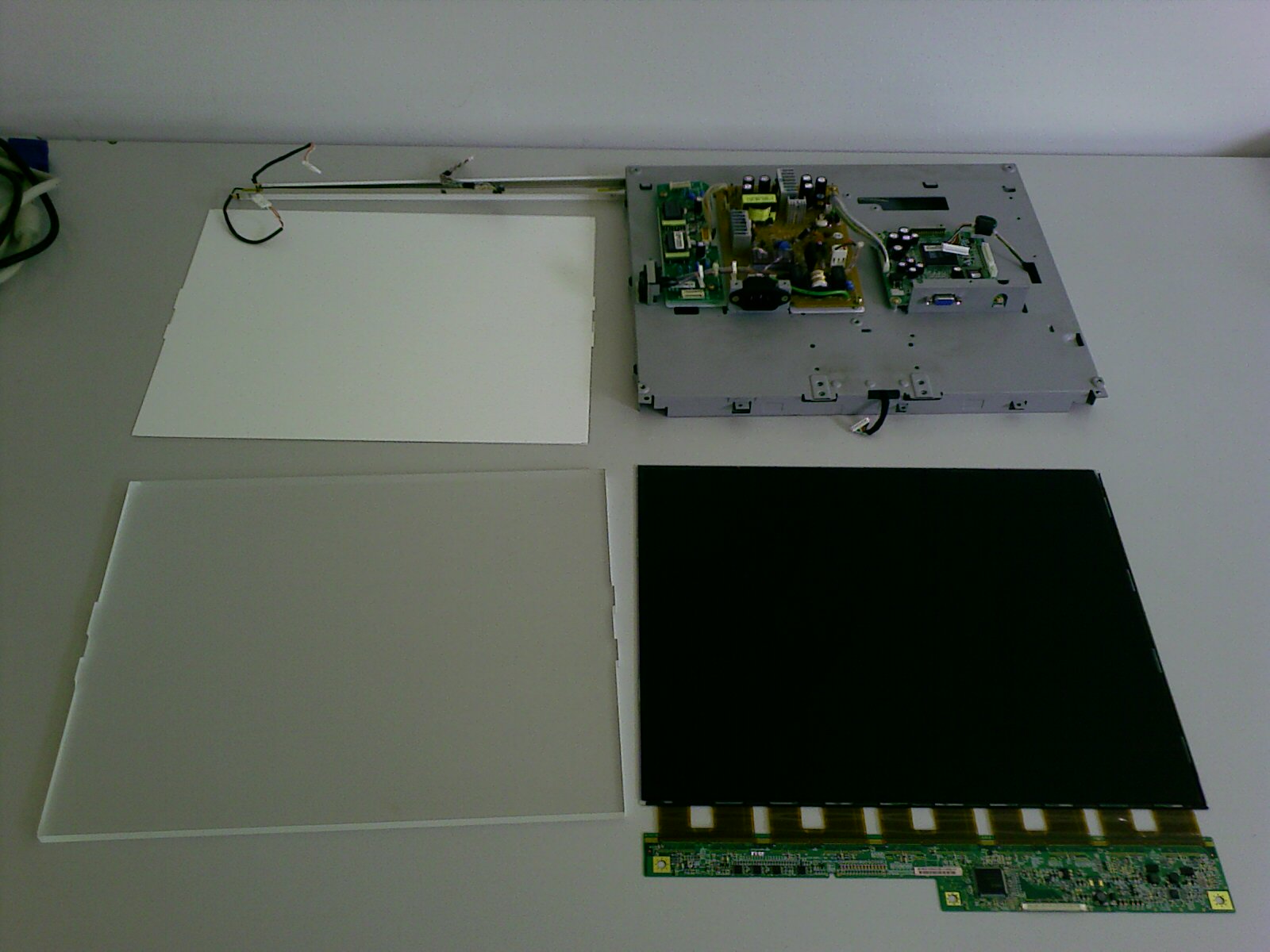

Was letzten Endes übrig blieb waren jede Menge Folien, eine Plexiglasscheibe, das Panel und die Platinen auf der Rückseite.
Die Plexiglasscheibe wird jetzt als 17" Mousepad verwendet^^

Röhren hatte ich schon genügend von innen gesehen, TFT aber noch nicht.
Denke einigen dürfte es hier genauso gehen.
Hoffe ihr könnt mit Hilfe der Fotos Euch "ein Bild" machen, wie es ungefähr in so einem TFT aussieht


Greetz

China



["?"]

Die Plexiglasscheibe wird jetzt als 17" Mousepad verwendet^^

Hält aber nicht lange.

Habe auch schon einen TFT zerlegt. Nur das meiner Teil eines Notebook war.

Macht Spass sowas



[aggitron]

Was ist denn das für ein Model gewesen?



[China]

NEC *schießmichtot* 17"



[marxx]

Schneid' Dir beim 180°-Turn im Ballerspiel bloß nicht mal aus Versehen die Pulsader am Mausarm auf!



[R!GG$]

hab sowas zum ersten mal gesehen! bin erstaunt wie wenig technik doch da drin ist... wenn ich überlege, meine röhre platz bald vor platinen etc



[China]

Keine Panik marxx, zum Glück laufen solche Games net auf der Arbeit

Davon ab... die Kanten sind nicht unbedingt scharf



['Xander]

Kannst du mal ein Bild vom Backlight machen? - Danke!


greetZ



[China]

Backlight?

Also "beleuchtungstechnisch" hab ich net viel gefunden.
Du siehst auf den Bildern was übrig war.
Das Panel unten Rechts war das einzige Bauteil was Elektronisch angeschlossen war.
Denke mal das, dass die Beleuchtung geregelt hat...

Jetzt grübel ich aber auch.... was zur Hölle war für die Beleuchtung zuständig?



[Müs Lee]

Die Pixel in der schwarzen "Platte" natürlich.



[fly_AY]

Son Unsinn, sas ist doch kein OLED!

Nee, da müsste eigentlich ne Kaltkathodenröhre irgendwo sein... meistens unten und hinter der der Glasscheibe



[Platinumus]

Auf dem ersten Bild oben links, das sind die Röhren.



[seymourbutz]

hab sowas zum ersten mal gesehen! bin erstaunt wie wenig technik doch da drin ist... wenn ich überlege, meine röhre platz bald vor platinen etc

Ja same here, war richtig erstaunt über diese "Kompaktheit". Möcht lieber nicht wissen wie das Innenleben meines 21" CRT aussieht



[Blade1988]

ist ja nicht gerade viel drinn an technick, für das, das die TFT´s mal eine menge gekostet haben
