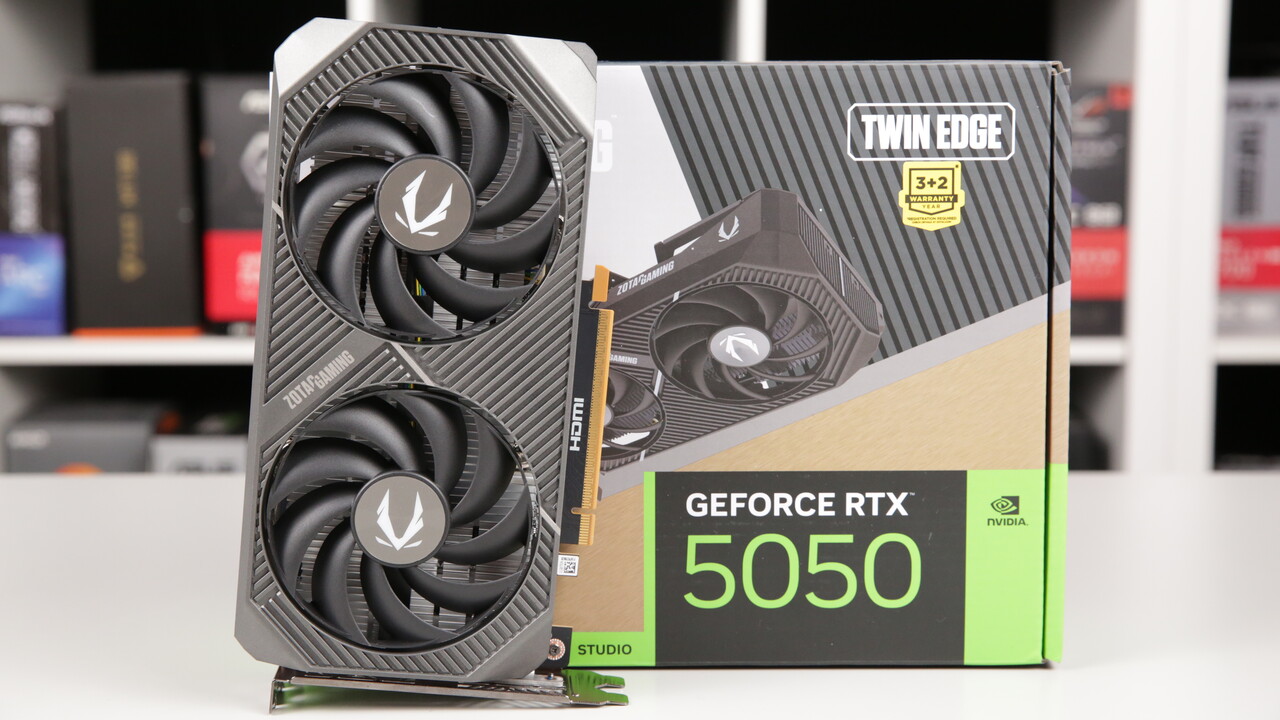

Neue kleinste RTX 50: Neue Details zur GeForce RTX 5050 mit 9 GB GDDR7 an 96 Bit
Die neue Variante der GeForce RTX 5050 (Test) mit 9 GB GDDR7 an 96 Bit statt 8 GB GDDR6 an 128 Bit rückt allem Anschein nach näher. Leaker können jetzt weitere technische Daten sowie die Kennung der genutzten Platine verraten. Auch bei dieser Grafikkarte wächst wie bei der „neuen“ RTX 5060 die GPU.
Mit GB206 statt GB207
Wie erwartet, wird die neue Version laut kopite7kimi nicht auf die GB207-GPU setzen, die kein GDDR7 unterstützen soll, sondern den größeren GB206 – der allerdings auf die Eckdaten der kleineren Variante zurecht gestutzt wird; außer beim Speicher-Interface. Denn statt vier 2-GB-Chips nutzt die neue 9-GB-Version drei 3-GB-Chips, für die es nur drei statt vier 32-Bit-Controller bedarf, weshalb das Interface von 128 auf 96 Bit schrumpft. Dafür fällt der Takt höher aus, so dass die Bandbreite gleich bleiben dürfte. In diesem Punkt fehlen aber noch Details.
A new version (some friends have already mentioned it):
— kopite7kimi (@kopite7kimi) March 10, 2026
PG152-SKU40
GB206-150-Kx-A1
2560FP32
96-bit GDDR7 9G
130W https://t.co/HcE2Aunddh
Parität zwischen alter und neuer Version wird bei der Anzahl der Shader (2.560) und der TDP (130 Watt) herrschen, will der Leaker in Erfahrung gebracht haben. Als Platine kommt PG152-SKU40 statt PG152-SKU50 zum Einsatz.
Die neue Version bietet damit – vorbehaltlich der Speicherbandbreite – mutmaßlich die gleiche Leistung wie die alte, es sei denn, das eine Gigabyte mehr RAM macht einen Unterschied. Darüber hinaus könnte die Kühlung effizienter ausfallen, weil die GPU die gleiche Abwärme über eine größere Fläche abgeben kann.
Testmuster werden intern schon versendet
Wie Leaker 포시포시 entdeckt hat, wird die neue Version von Nvidia intern schon zu Testzwecken versendet. Bis zum Start könnte es aber durchaus noch ein paar Monate dauern.
— 포시포시 (@harukaze5719) March 10, 2026
| RTX 5090 | RTX 5080 | RTX 5070 Ti | RTX 5070 | RTX 5060 Ti | RTX 5060 | RTX 5050 | |
|---|---|---|---|---|---|---|---|
| Architektur | Blackwell | ||||||
| GPU | GB202 | GB203 | GB203 | GB 205 | GB206 | GB207 GB206* |
|
| Fertigung | TSMC 4N | ||||||
| Transistoren | 92,2 Mrd. | 45,6 Mrd. | 31,1 Mrd. | 21,9 Mrd. | 16,9 Mrd. 16,9 Mrd.* |
||
| Chipgröße | 750 mm² | 378 mm² | 263 mm² | 181 mm² | 149 mm² 181 mm²* |
||
| SM | 170 | 84 | 70 | 48 | 36 | 30 | 20 |
| FP32-ALUs | 21.760 | 10.752 | 8.960 | 6.144 | 4.608 | 3.840 | 2.560 |
| RT-Kerne | 170, 4th Gen | 84, 4th Gen | 70, 4th Gen | 48, 4th Gen | 36, 4th Gen | 30, 4th Gen | 20, 4th Gen |
| KI-Kerne | 680, 5th Gen | 336, 5th Gen | 280, 5th Gen | 192, 5th Gen | 144, 5th Gen | 120, 5th Gen | 80, 5th Gen |
| Boost-Takt | 2.407 MHz | 2.617 MHz | 2.452 MHz | 2.512 MHz | 2.572 MHz | 2.500 MHz | 2.572 MHz |
| FP32-Leistung | 104,8 TFLOPS | 56,3 TFLOPS | 43,9 TFLOPS | 30,9 TFLOPS | 23,7 TFLOPS TFLOPS | 19,2 TFLOPS | 13,2 TFLOPS |
| FP16-Leistung | 104,8 TFLOPS | 56,3 TFLOPS | 43,9 TFLOPS | 30,9 TFLOPS | 23,7 TFLOPS TFLOPS | 19,2 TFLOPS | 13,2 TFLOPS |
| FP16-Leistung über Tensor | 419 TFLOPS | 225 TFLOPS | 175,8 TFLOPS | 123,5 TFLOPS | 94,8 TFLOPS | 76,8 TFLOPS | 50,0 TFLOPS |
| Textureinheiten | 680 | 336 | 280 | 192 | 144 | 120 | 80 |
| ROPs | 176 | 112 | 96 | 80 | 48 | 48 | 32 |
| L2-Cache | 98.304 KB | 65.536 KB | 49.152 KB | 32.768 KB | |||
| Speicher | 32 GB GDDR7 | 16 GB GDDR7 | 12 GB GDDR7 | 8/16 GB GDDR7 | 8 GB GDDR7 | 8 GB GDDR6 9 GB GDDR7* |
|
| -durchsatz | 28 Gbps | 30 Gbps | 28 Gbps | 20 Gbps 28 Gbps* |
|||
| -interface | 512 Bit | 256 Bit | 192 Bit | 128 Bit | 128 Bit 96 Bit* |
||
| -bandbreite | 1.792 GB/s | 960 GB/s | 896 GB/s | 672 GB/s | 448 GB/s | 320 GB/s 336 GB/s* |
|
| Slot-Anbindung | PCIe 5.0 ×16 | PCIe 5.0 ×8 | |||||
| Video-Engine | 3 × NVENC (9th Gen) 2 × NVDEC (6th Gen) |
2 × NVENC (9th Gen) 2 × NVDEC (6th Gen) |
2 × NVENC (9th Gen) 1 × NVDEC (6th Gen) |
1 × NVENC (9th Gen) 1 × NVDEC (6th Gen) |
|||
| TDP | 575 Watt | 360 Watt | 300 Watt | 250 Watt | 180 Watt | 145 Watt | 130 Watt 130 Watt* |
| *nicht offiziell bestätigt | |||||||
