    [Projekt] Das fast lautlose Datengrab

    Hallo CBler,

    endlich gibt es mal wieder ein Bastelprojekt von mir. Ich wünsche/brauche schon seit geraumer Zeit ein festes zu Hause für meine externen Festplatten. Das Lian Li EX-50 erschien mir genau richtig zu sein. Aber nach langem hin und her wird es nun doch ein neuer kleiner Mini-ITX-PC. Ein wesentlicher Punkt ist dabei, dass ich dann endlich einen Zweit-PC für den Notfall habe. Da ich immer sehr spezielle Rechner habe wird es diesmal ein PC mit passiver Kühlung. Die gesamte Entlüftung soll ein gedrosselter 120mm-Multiframe übernehmen. Ob das Praxistauglich ist wird sich zeigen.

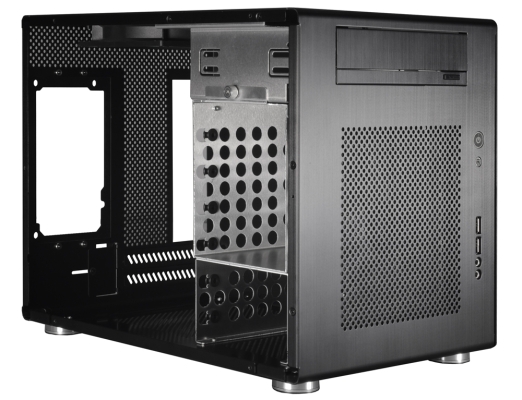

    Gehäuse
    Nunja es gibt wahrlich nicht viele Mini-ITX-Gehäuse die Platz für fünf 3,5"-Festplatten bieten. Entweder das Fractal Design Array oder das Lian Li PC-Q08B. Nunja wieso und weshalb ich mich für das Lian Li entschieden habe?

    Vorteile
    • Es bietet gegenüber dem Fractal Design das bessere Kühlungssystem (vor allem oben ein Lüfter und keine geschlossene Front)

    • Die Komponentenauswahl ist wesentlich flexibler (ATX-NT = mehr Auswahl)

    • Das Gehäuse gibt es auch ohne Netzteil.

    • Das Lian Li bietet mehr Platz für Modifikationen.


    Nachteile
    • Das Q08B ist für ITX-Verhältnisse schon verdammt groß

    • Das Fractal Design Array ist wesentlich schöner

    Klicke auf die Grafik für eine größere Ansicht

Name:	Lian Li Q08b.jpg
Hits:	1988
Größe:	129,1 KB
ID:	222672


    Was soll eigentlich an Hardware rein?

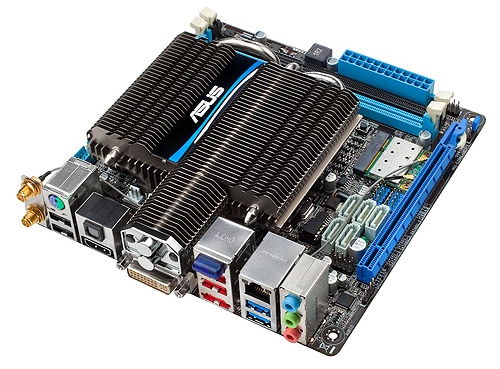

    Mainboard

    ASUS E35M1-I Deluxe
    Zur Wahl Stand auch das ZOTAC NM10-DTX WiFi. Von der reinen CPU-Leistung sollte wohl der Atom sogar etwas schneller sein, aber es wurde schlussendlich doch das Asus. Die Mini-ITX-Boards von Zotac genießen nicht gerade den besten Ruf und auch hier gibt es vor allem beim Vorgänger des ZOTAC NM10-DTX WiFi einiges im Netz nachzulesen (schlechtes Bios, nicht ausreichende Kühlung etc. und außer der CPU hat Zotac nicht groß etwas verändert). Bei Asus-Boards hatte ich bislang nie solche Probleme und trotz der kleineren TDP ist die Kühlung auf dem Asus Board wesentlich größer. Die Featureliste ist bei beiden relativ identisch: WLAN, 5 bzw. 6x Sata, eSata, PCIe x16 etc. Das ASUS E35M1-I Deluxe verfügt zudem über 2x USB 3.0 und Bluetooth.

    Klicke auf die Grafik für eine größere Ansicht

Name:	asus board.jpg
Hits:	1749
Größe:	148,8 KB
ID:	222671


    Hauptproblem bei der Lautstärke werden wohl die Festplatten.
    1x 500GB
    2x 1000GB
    2x 2000GB
    Alle Platten sind von Samsung. Hierzu habe ich mir fünf 5,25 DVD-Laufwerke besorgt und werde eine so genannten Bitumenbox bauen
    http://www.abload.de/image.php?img=pict0012iqw.jpg
    Anleitung

    Ram
    Wohl uninteressant bei diesem PC. Aufgrund der Preise wohl irgendein 4 GB DDR3-Kit was kompatibel ist.

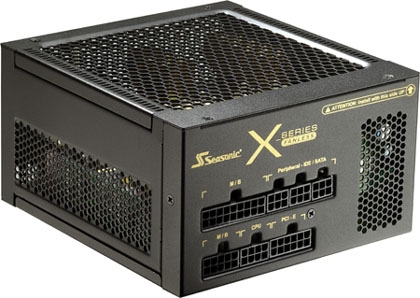

    Netzteil
    Das war ein großes Thema. 100€ werde ich auf jedenfall los dachte ich mir - kam noch schlimmer. Eine Pico-PSU oder eine DC-DC Converter-Platine + Notebooknetzteil erschien mir nicht die richtige Wahl.
    1. viele Adapter
    2. Ein externes Netzteil

    Als noch das Fractal Design Design Array in Frage kam war das alles nicht so der Bringer zumal es kein sehr leises SFX-NT gab/gibt. Letztendlich hat es mir das Seasonic X-Series Fanless X-400FL angetan. Zwar mit 400W viel zu groß dimensioniert aber ich werde es wohl später in einem zukünftigem Projekt weiterverwenden und ich sehe es daher als langfristige Investition an. Dank 80Plus Gold sollte sich auch der Stromverbrauch in Grenzen halten.

    Klicke auf die Grafik für eine größere Ansicht

Name:	seasonic x400-.jpg
Hits:	1247
Größe:	88,5 KB
ID:	222673


    stay tuned

    @Edit:
    Die Meilensteine

    Bau einer Bitumenbox
    Das fertige System
    Temperaturtests
    Stromverbrauchsmessungen

  2. Anzeige
    Logge dich ein, um diese Anzeige nicht zu sehen.
  3. #2
    Commander
    Dabei seit
    Jun 2004
    Ort
    Bayern
    Beiträge
    2.294

    [Projekt] AW: Das fast lautlose Datengrab

    Super Beitrag, sehr interessant.

    bei dem Link zur Bitumen Box steht im thread
    "Achtung: Nachdem der Kitt nun bei einigen Testern längere Zeit in Verwendung war, gab es ungewöhnlich viele Festplattenausfälle, die wahrscheinlich mit aus dem Kitt austretenden Öl zusammenhängen. Heatpipe arbeitet daher bereits an einer neuen Revision des Materials. Bis diese fertig und als sicher befunden ist, kann leider keine Empfehlung für den Kitt ausgesprochen werden. Sobald sich an der Situation etwas ändert, werde ich hier neue Ergebnisse einfügen."

    Vllt solltest du doch über ne andere Art von Dämmung nachdenken

  4. #3
    Admiral
    Dabei seit
    Jan 2010
    Beiträge
    8.580

    [Projekt] AW: Das fast lautlose Datengrab

    Da ich immer sehr spezielle Rechner habe wird es diesmal ein PC mit passiver Kühlung. Die gesamte Entlüftung soll ein gedrosselter 120mm-Multiframe übernehmen.
    Als ich das gelesen habe, kam mir als Erstes das Seasonic Fanless in den Sinn. Dann dachte ich: "Nein, macht der nicht, das ist als schieße man mit Kanonen auf Spatzen." Und du hast es doch gemacht

    Ich bin gespannt auf das Endergebnis und wie leise es letztendlich sein wird. Hoffentlich macht dir kein Spulenfiepen einen Strich durch die Rechnung. Und interessieren würde mich auch, wie sich das System mit ein- und ausgeschaltetem Lüfter verhält (wie stark hört man diesen einzelnen Lüfter, wenn sonst alles passiv ist und wie verändern sich die Temp.)?

    Thema ist abonniert
    anidées AI-6B | i5-2500K | 8 GB RAM | GTX 770 2GB | be Quiet E9 400W | 24" | Win 8.1 64-bit
    Das Powertarget bei GPUs ist wie der Führerschein mit 17: ständig hockt einer daneben und schaut, dass man nicht zu viel Gas gibt.
    d
    [FAQ] Der ideale PC // Welches Netzteil? // CPU- oder GPU-Limit? // Es heißt "die" CPU! // Es heißt "Standard"!

  5. #4
    Moderator
    Hardwareklempner
    Ersteller dieses Themas

    Dabei seit
    Mär 2007
    Ort
    24h online
    Beiträge
    19.013

    [Projekt] AW: Das fast lautlose Datengrab

    @Dukey: Habs gelesen

    No risk no fun
    Ist eh noch nicht alles in Stein gemeißelt was da oben steht. Gibt noch das ein oder andere Platzproblem zu klären.

  6. #5
    Captain
    Dabei seit
    Jul 2009
    Ort
    D: Hessen/ ...
    Beiträge
    3.742

    [Projekt] AW: Das fast lautlose Datengrab

    Na dann mal los.


    Ich habe meine Bitumenboxen wie folgend gebaut:

    DVD LW einschichtig verkleidet, dann die Festplatte auf einen Mix aus Schaumstoff, Kork und Dämmaten gelegt.
    ლ(ಠ益ಠლ

    Der Mouseguide - © by Sidestream - Cherry G80 3000 LPCDE, IBM Model M 1391403 1988, HTML5!

  7. #6
    Fleet Admiral
    Dabei seit
    Dez 2007
    Ort
    das weiß ich selber nicht
    Beiträge
    29.635

    [Projekt] AW: Das fast lautlose Datengrab

    Das mit dem Platz würde mich auch mal interessieren wie du es aktuell geplant hast da die Platten+Box einzubauen, hatte mal ähnliches vor für den neuen Home-Server aber da bekomme ich in so ein kleines Gehäuse keine 4 Platten + 2,5" Systemplatte rein.

    Übrigens schönes Projekt

  8. #7
    Captain
    Dabei seit
    Jan 2009
    Beiträge
    3.820

    [Projekt] AW: Das fast lautlose Datengrab

    Auch abonniert.

    Die Bitumenboxen interessieren mich, im Moment höre ich nur meine blöde dimmbare Tischleuchte und eben die Platten im Rechner. Wäre schön, wenn ich mir hier was abgucken kann.

    Ein Fanless-NT ist aber wirklich übertrieben. Wann kommt ein normales ATX-NT angesichts der paar Platten und des kleinen AMD-(Doppel)Kerns mal auf Touren. Allerdings, wenn man überall nur auf Preis-Leistung schaut, steht am Ende wieder nur ein 0815 Gehäuse da. Also mach.

    Viel Erfolg!

  9. #8
    CoqRouge
    Gast

    [Projekt] AW: Das fast lautlose Datengrab

    mich interessiert vor allem, was aus dieser Masse geworden ist, die dort zur Dämmung verwendet wurde

    So eine Bitumbox habe ich schon 2x gebaut

  10. #9
    Lieutenant
    Dabei seit
    Nov 2005
    Beiträge
    811

    [Projekt] AW: Das fast lautlose Datengrab

    Klingt gut.

    Wenn eh 5 Festplatten im Case sind hätte ich wahrscheinlich eher ein sehr leises 200-300W NT genommen und es dann mit dem Lüfter nach innen montiert, so das es direkt noch die warme Luft vom Board wegsaugt. Aber wie Heen schon sagte, Fanless ATX NTS sieht man nicht allzu oft

    btw: Eine picoPSU wäre bei 5 Festplatten wahrscheinlich überfordert gewesen (Stichwort Einschaltstrom, wobei ich nicht weiß wie hoch der genau bei Festplatten ist), war also sicher die richtige Entscheidung auf ein etwas gräßeres NT zu setzen

  11. #10
    Lt. Junior Grade
    Dabei seit
    Mai 2008
    Ort
    Kronach, Bavaria
    Beiträge
    431

    [Projekt] AW: Das fast lautlose Datengrab

    @burnout150:

    Ich muß dich leider berichtigen - Das Array gibt es ebenfalls ohne Netzteil.
    Es gibt zwar sehr wenige Händler in D, aber man wird dennoch fündig:

    http://stores.ebay.de/ZAScom/HTPC-/_...=p4634.c0.m322

    MfG
    CLEVO P170SM:
    i7-4930MX || 32 GB Corsair DDR3 1600 || nVidia GTX 780M ||
    256 GB mSATA Toshiba || 2 x 750 GB Samsung 840 Evo ||
    @ 2 x Asus VE278H

  12. #11
    Moderator
    Sachse
    Dabei seit
    Apr 2008
    Ort
    v hospodě
    Beiträge
    4.785

    [Projekt] AW: Das fast lautlose Datengrab

    Super, vielleicht gibt das Stoff für mein HowTo.

    Aber ich bezweifle, dass du die 5 Festplatten "fast lautlos" bekommst. Und wie willst du die Platten verstauen, wenn sie alle gedämmt sein sollen?

    blaa

  13. #12
    Moderator
    Hardwareklempner
    Ersteller dieses Themas

    Dabei seit
    Mär 2007
    Ort
    24h online
    Beiträge
    19.013

    [Projekt] AW: Das fast lautlose Datengrab

    @Kleiner69: Ja Fractal Design führt das Array auch ohne NT auf seiner Homepage. Bei ebay kaufe ich aber nur äußerst ungern ein. Zumal die Preisersparnis bei diesem Händler wohl ein schlechter Scherz ist.

    So hab die 5 Laufwerke jetzt hier und was soll ich sagen. Es passt wie die Faust aufs Auge. Von der Breite, Höhe und Tiefe. Nach oben hin sind so 3,5cm Platz. Zum Mainboard wohl nur 2cm und in der Tiefe bis zu 5cm. Meine Laufwerke sind zwar alle eher von der kürzeren Seite aber doch unterschiedlich lang.

    @Pelzameise: Tja fünf Bitumenboxen bauen.

  14. #13
    Moderator
    Sachse
    Dabei seit
    Apr 2008
    Ort
    v hospodě
    Beiträge
    4.785

    [Projekt] AW: Das fast lautlose Datengrab

    Willst du die Bitumenboxen nachbauen oder die Platten im Kitt versenken? So wie ich das verstanden hab sind das 2 Paar Schuhe. Wenn du dich für den Kitt entschieden hast, hast du den schon da? Oder machst du den selber?

    blaa

  15. #14
    CoqRouge
    Gast

    [Projekt] AW: Das fast lautlose Datengrab

    Gibt es irgendwo nochmal genauerer Infos zum Kitt?

  16. #15
    Moderator
    Hardwareklempner
    Ersteller dieses Themas

    Dabei seit
    Mär 2007
    Ort
    24h online
    Beiträge
    19.013

    [Projekt] AW: Das fast lautlose Datengrab

    Also ich bau die Bitumenbox nach. Der Link oben ist nicht ganz richtig aber das Originaltutorial gibt es anscheinend nicht mehr. Nur noch eines mit Heatpipes und Kühlelementen.
    http://www.abload.de/image.php?img=pict0012iqw.jpg

    Ich habe mittlerweile fast alles: Bitumenmatten und Mainboard fehlt noch.

  17. #16
    CoqRouge
    Gast

    [Projekt] AW: Das fast lautlose Datengrab

    da kann ich die Dämmmaten von Corad empfehlen: billig und machen genau was sie sollen

    pro dvd-box braucht man ~ 2,3 matten

  18. #17

  19. #18
    CoqRouge
    Gast

    [Projekt] AW: Das fast lautlose Datengrab

    die zweiten reichen vollkommen! zum ersten kann ich dir nichts sagen - wie sieht es da mit der wärmeleitung aus?

    Ergänzung vom 26.02.2011 20:15 Uhr:
    das ist mein PC --> 20°C Zimmer, HDD Last --> 30°C & unhörbar 8)

    ich frage mich allerdings wie du 5 solche Dvd-Gehäuse so unterbringen willst, dass du noch eine gute Kühlung hast

  20. #19
    Moderator
    Hardwareklempner
    Ersteller dieses Themas

    Dabei seit
    Mär 2007
    Ort
    24h online
    Beiträge
    19.013

    [Projekt] AW: Das fast lautlose Datengrab

    Bei den dünnen Matten brauche ich aber viel mehr Material und es bedeutet auch mehr Aufwand.

  21. #20
    CoqRouge
    Gast

    [Projekt] AW: Das fast lautlose Datengrab

    tja ein wenig Arbeit muss schon sein - das soll doch ein "Projekt" sein - steht doch im Titel.

    Wie viel Material du brauchst, habe ich ja bereits gesagt
