Projekt 8,4L Tower

[k0n]

Hallo CBler,

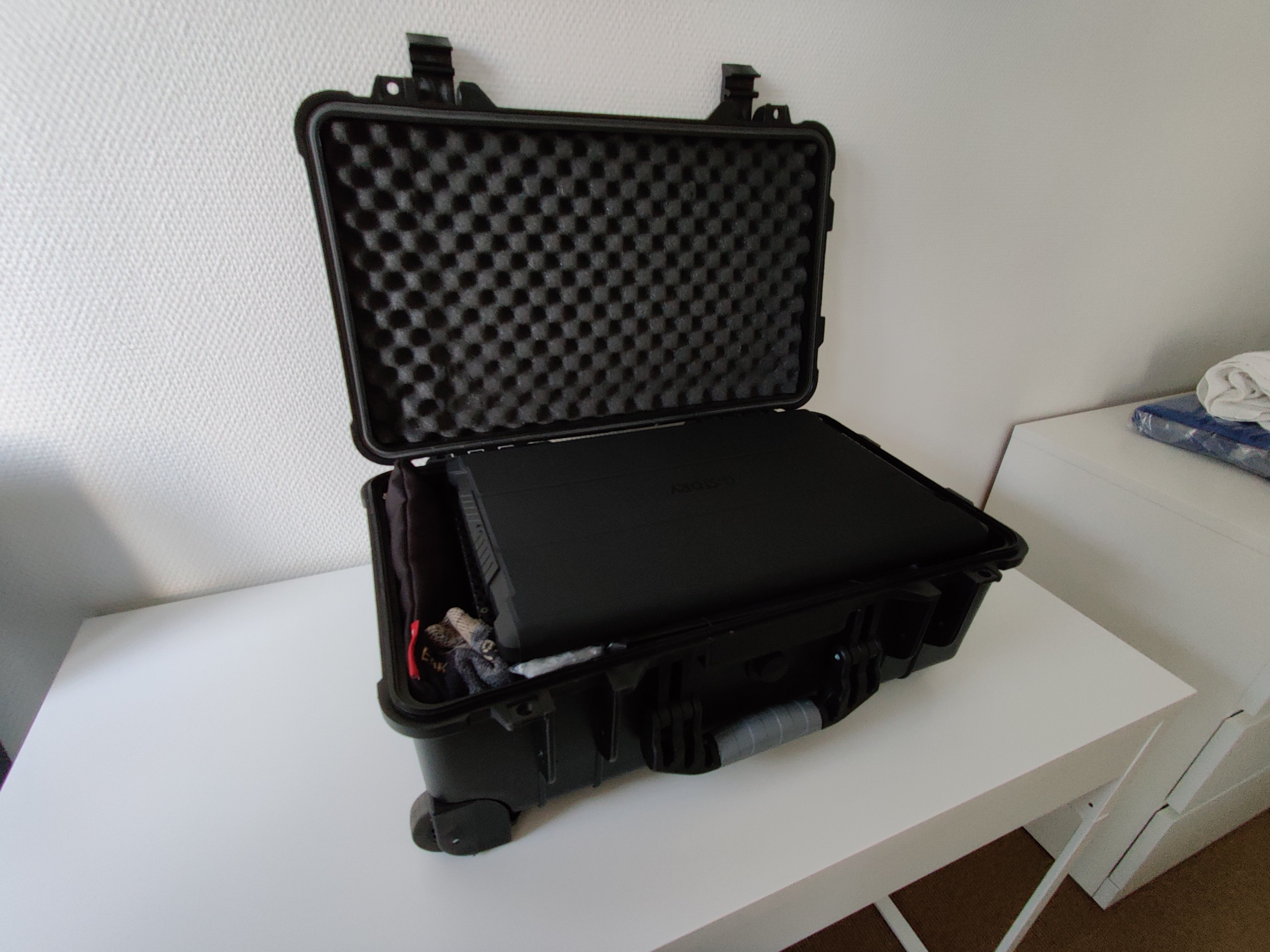

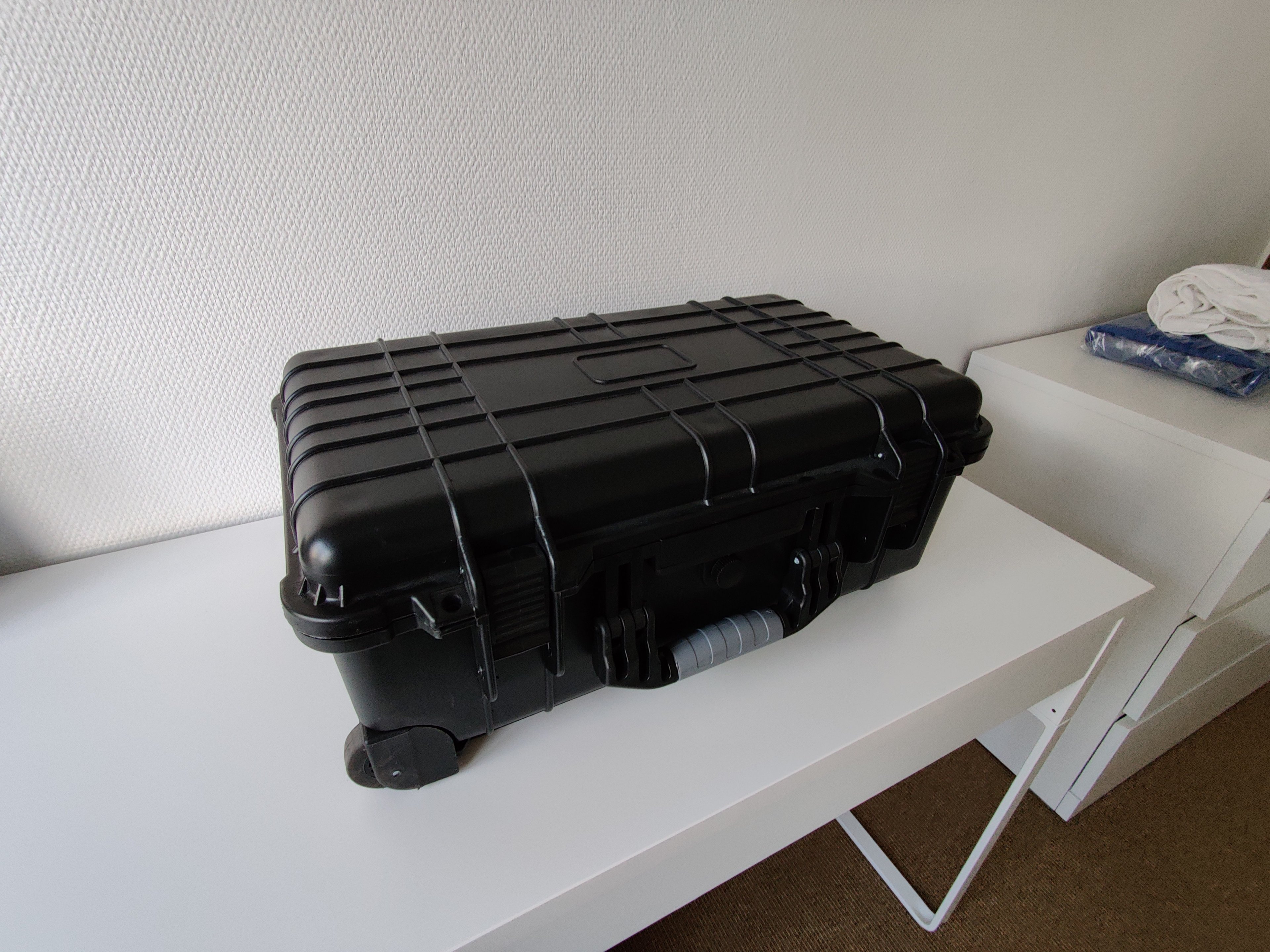

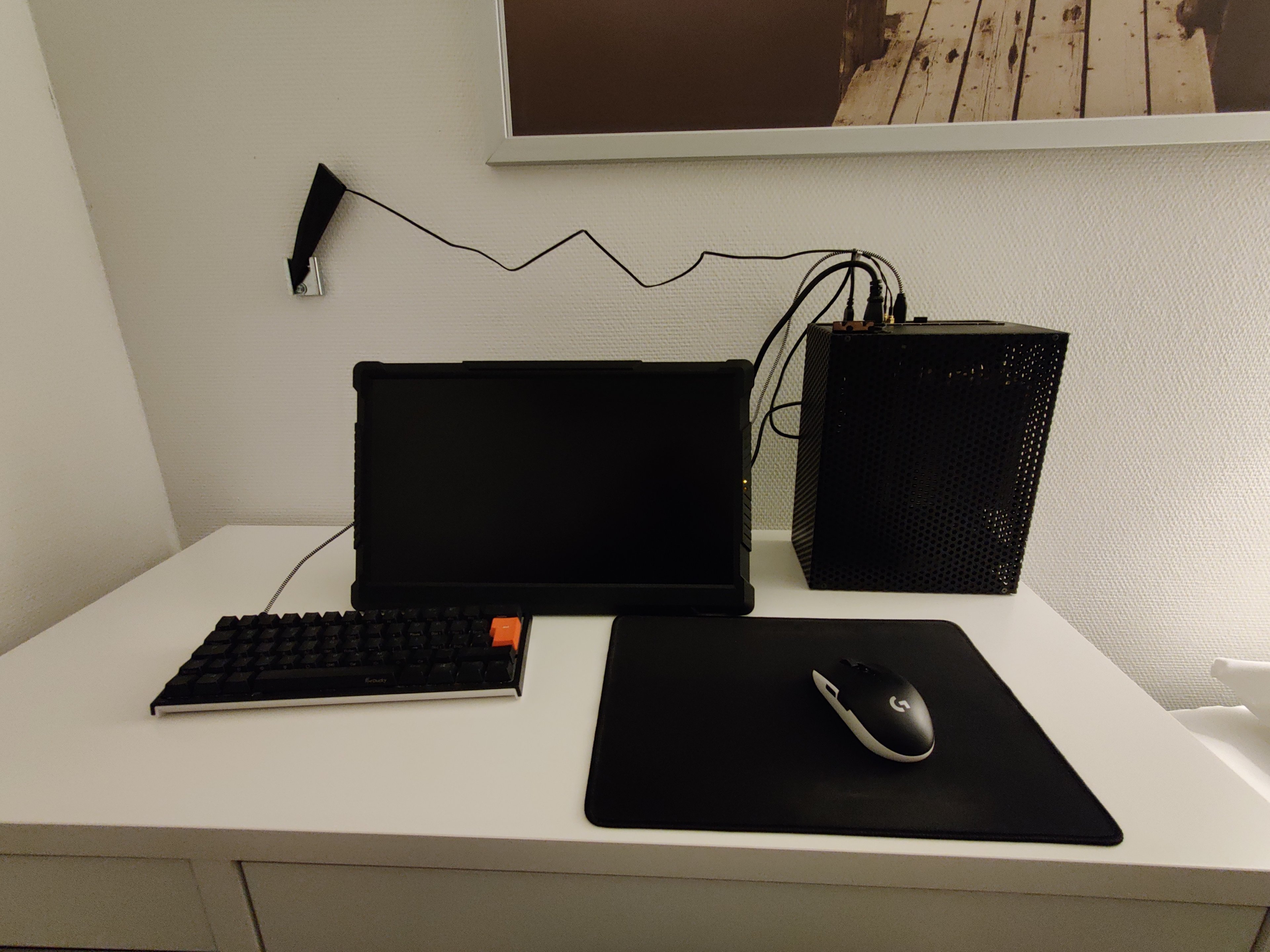

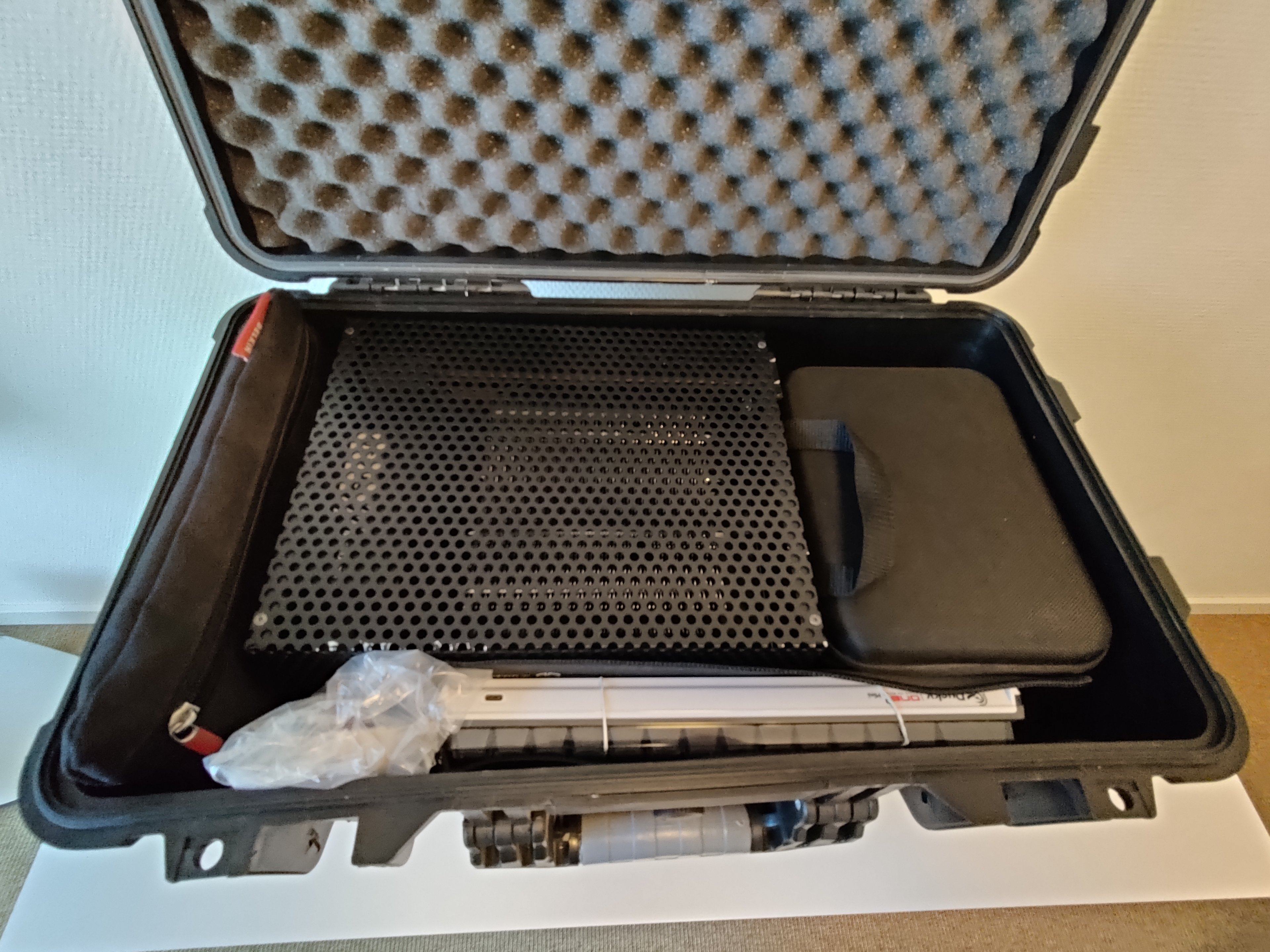

Kurze Vorstellung von meinem letzten Projekt. Es werden noch mehr Fotos folgen auch zu meinem gesamten mobilen Set-Up (mit Koffer und 17" Monitor). Das wichtigste jetzt.

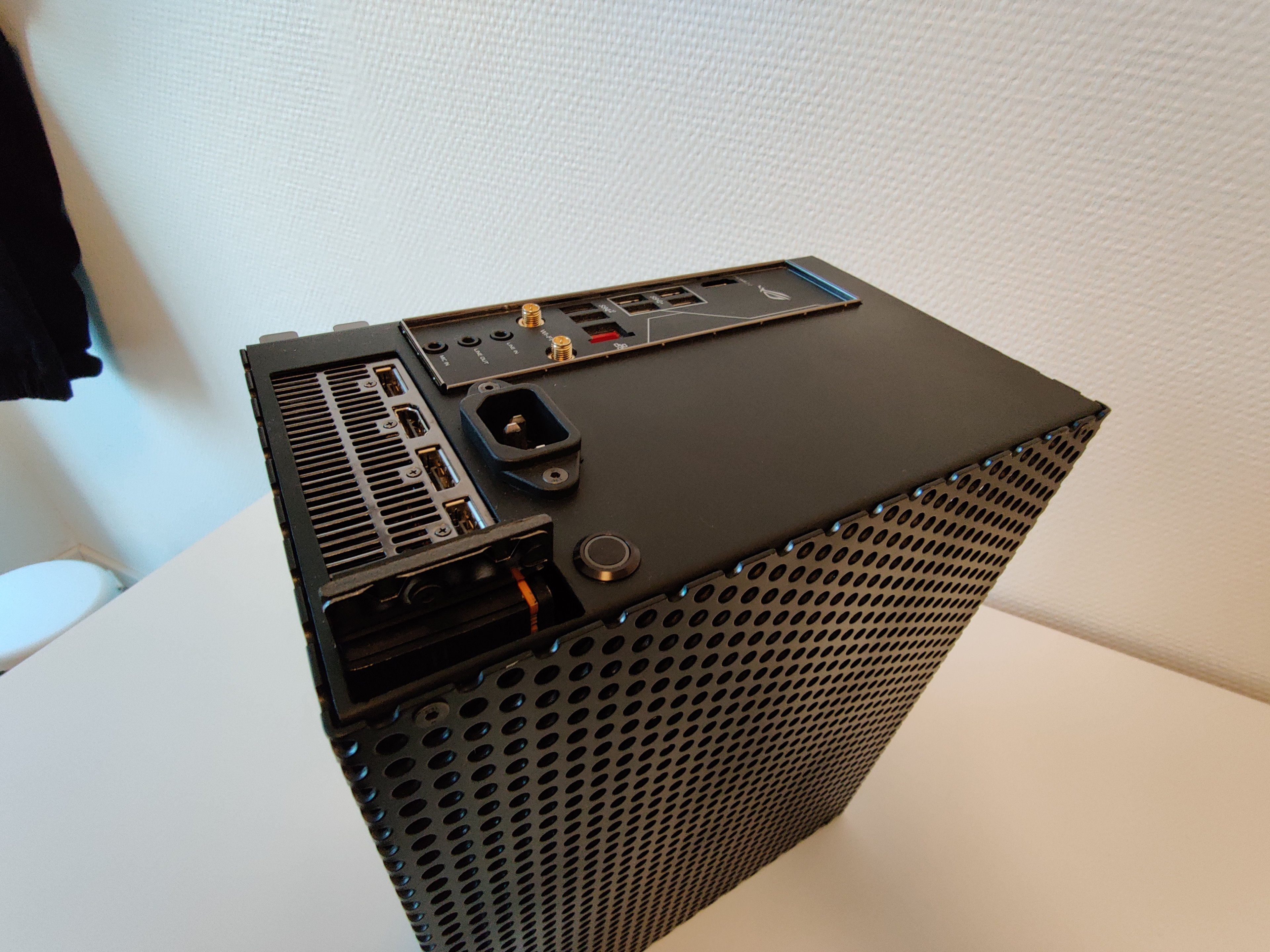

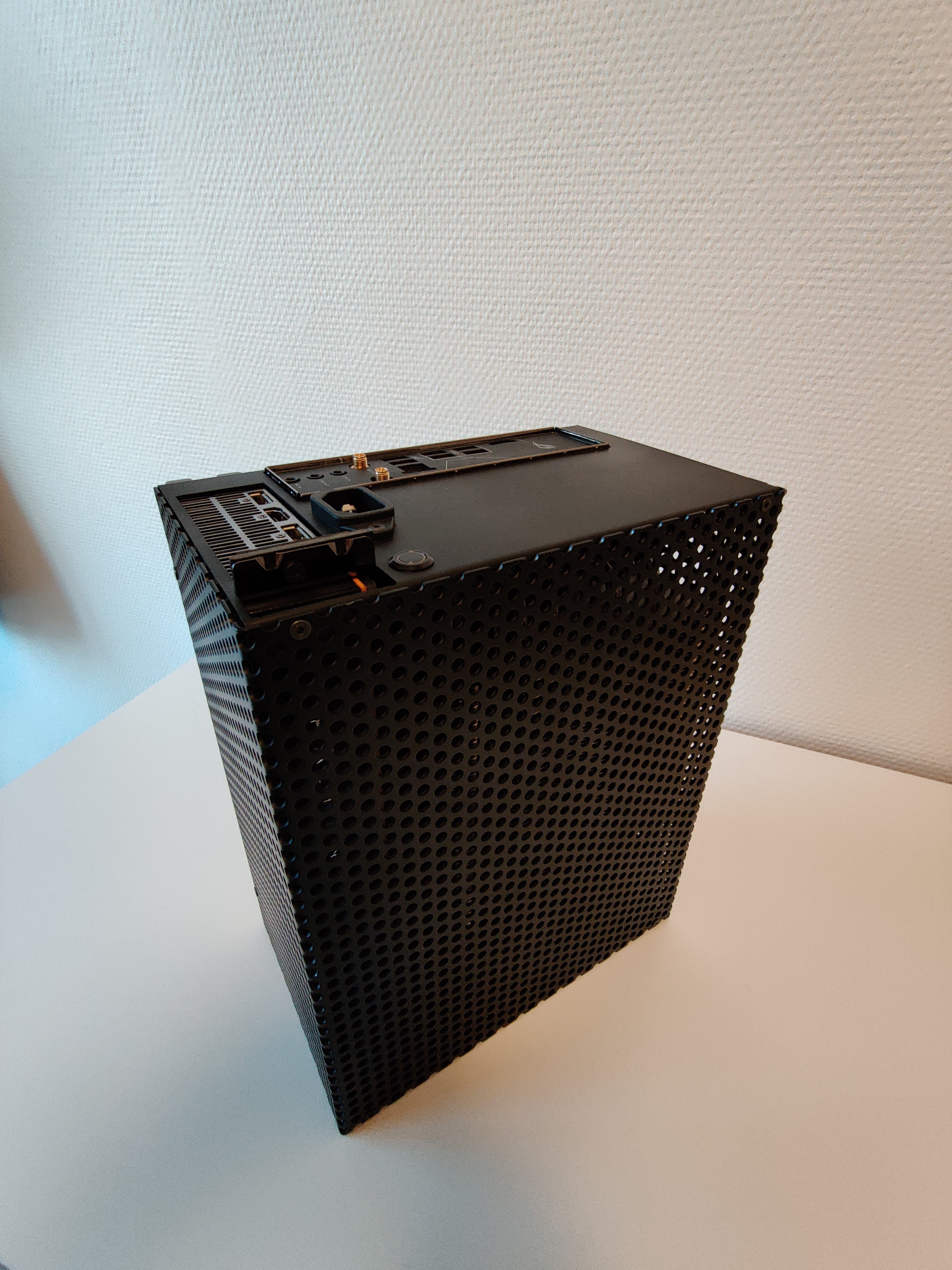

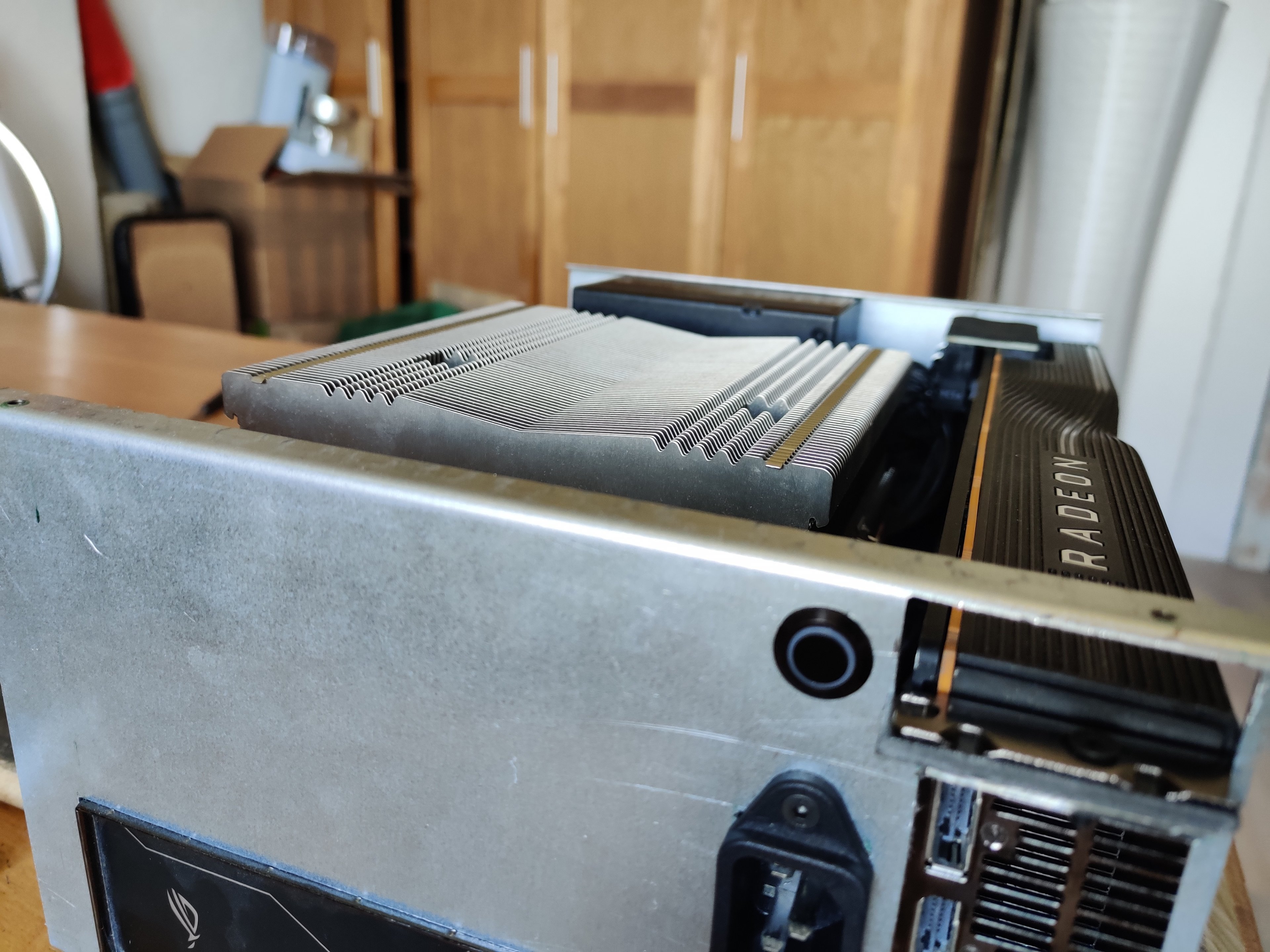

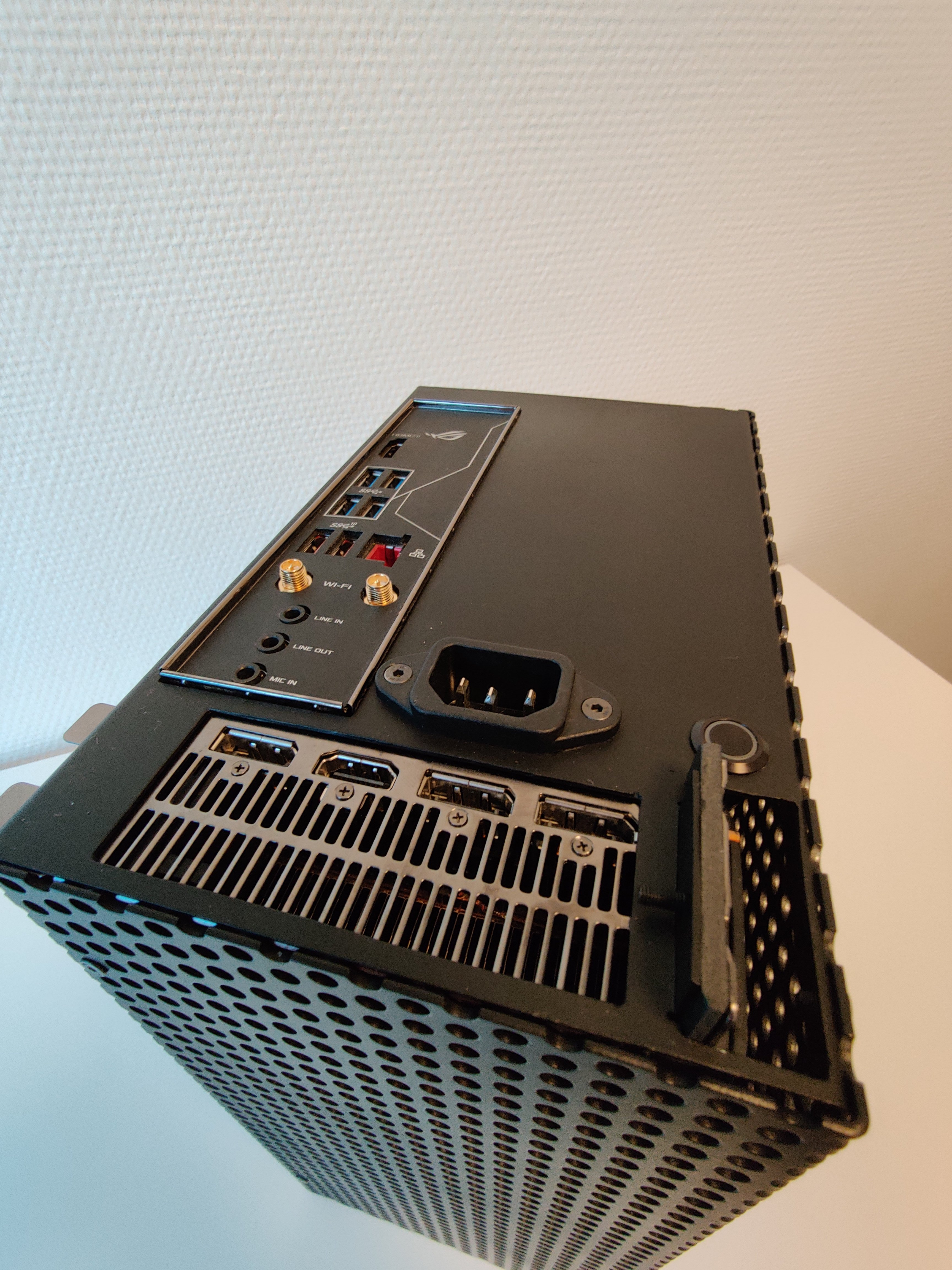

Außenmaße: 223*282*133,5mm, 1mm verzinktes Stahlblech für den Korpus und für den Deckel mit 1,5 mm als Lochblech (Rv 5-8). Gekantet und auf Maß bestellt ~50€ inklusive Versand.

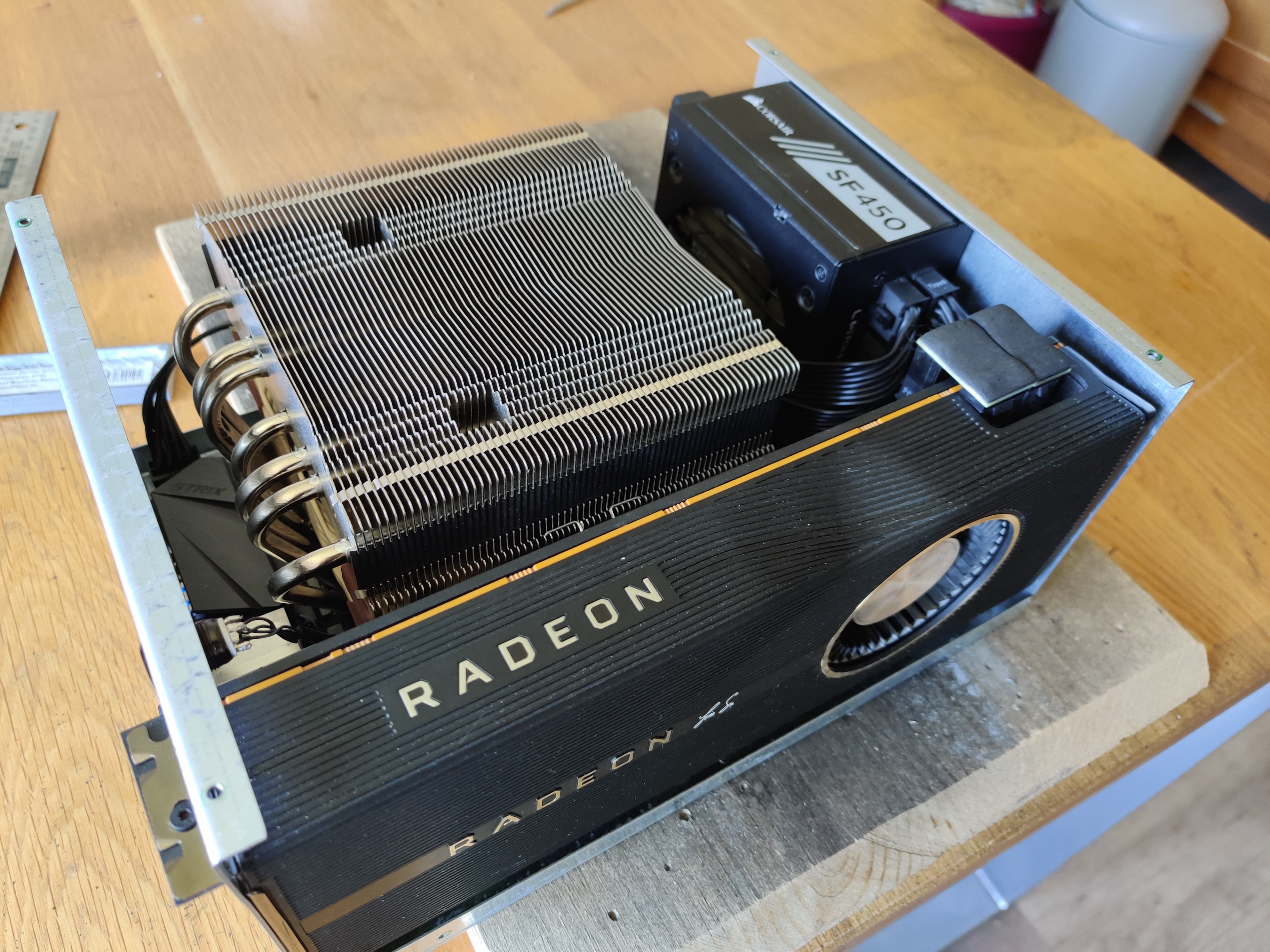

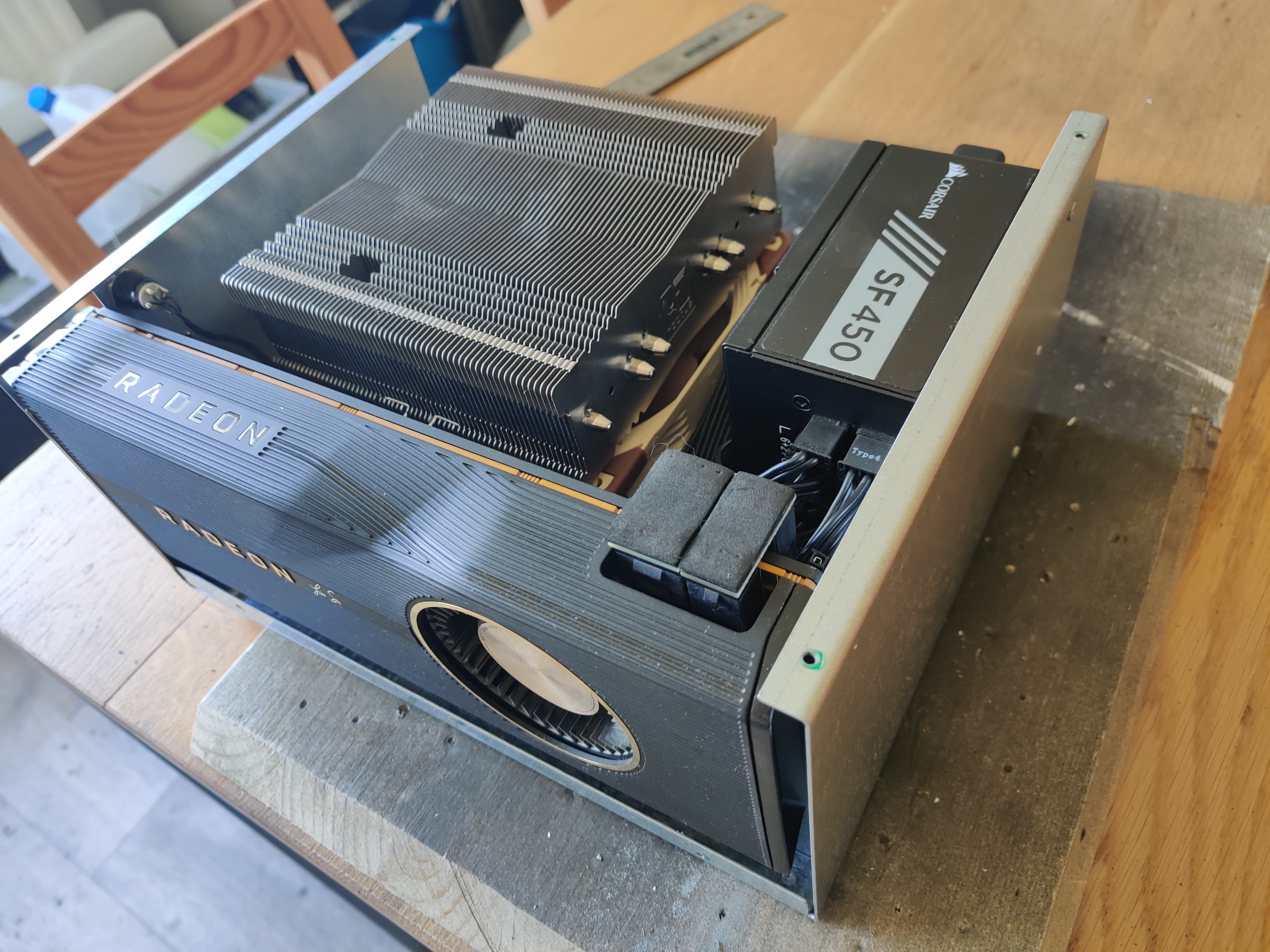

- Noctua NH-C14S (wozu eine AIO? )

- R7 3700X

- B450-I Strix (auch auf Boards auf denen der C14S weiter raus ragt passt alles ins Gehäuse!)

- 16GB TridentZ (passt perfekt unter den C14S)

- 500GB 970 EVO Plus (mehr als M.2 nicht vorgesehen)

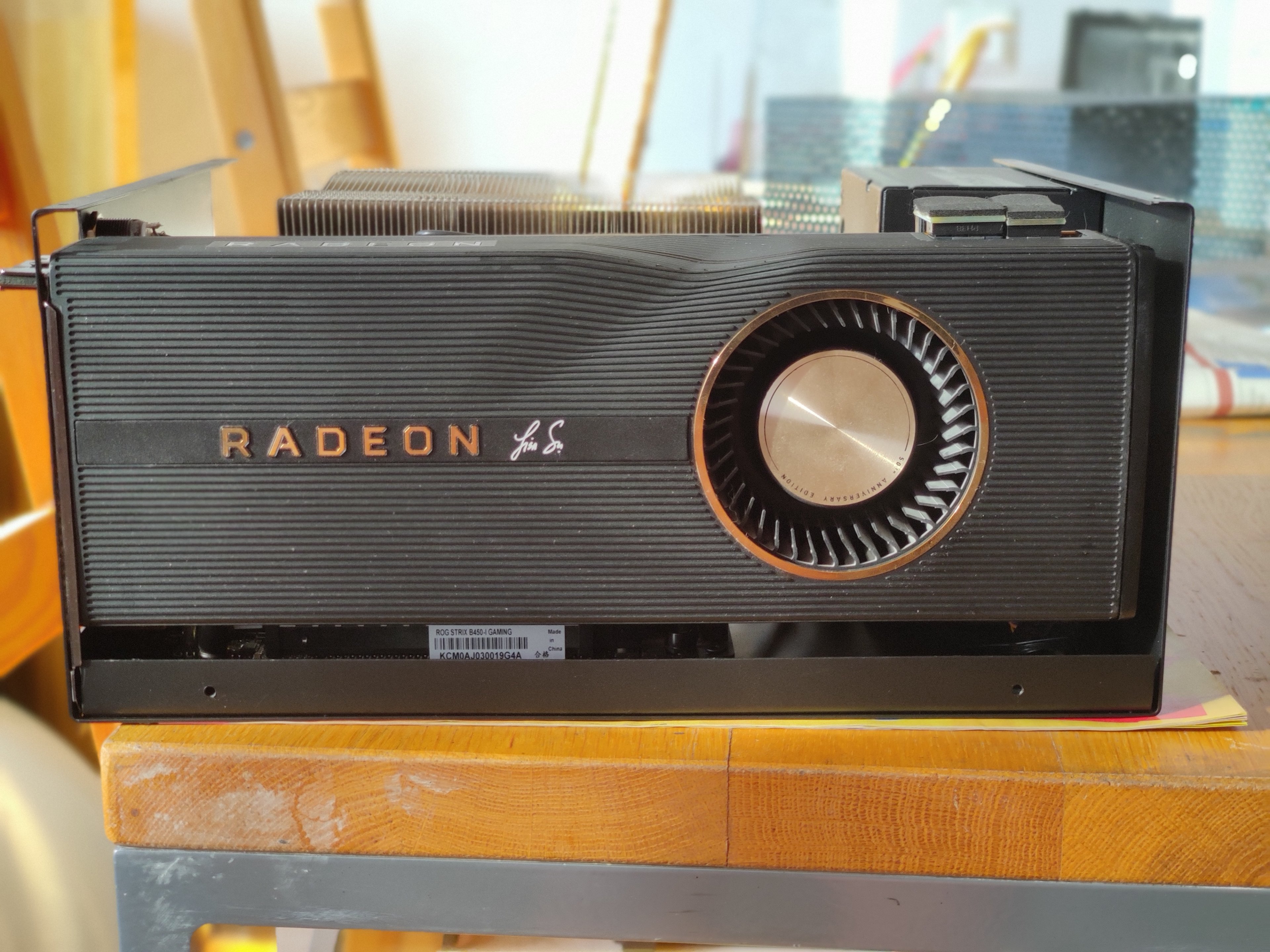

- Referenzdesign der RX 5700XT (...habe darauf gesetzt dass es in diesem Format weiterhin Karten geben wird von NV und AMD. Format heißt Dual-Slot unter 280mm.)

- SF 450 (SFX-L nicht vorgesehen)



[Madman1209]

Hi,

es werden noch mehr Fotos folgen? Wäre schön, wenn erstmal überhaupt ein einziges Foto hier gezeigt wäre... so ist's einfach nur eine Hardware-Liste...

VG,
Mad



[k0n]

Sind drin. Hat nicht gleich geklappt.



[Schalk666]

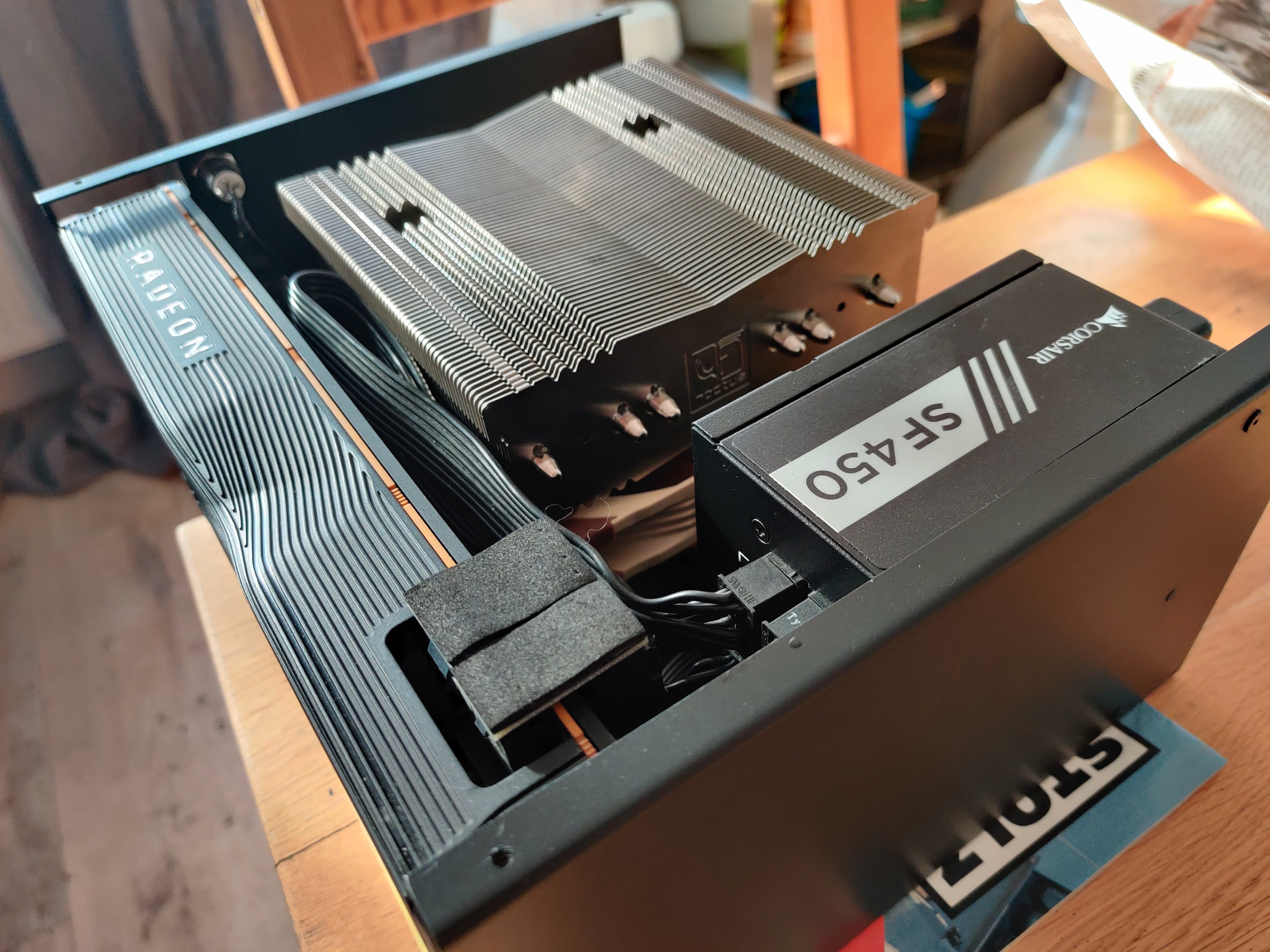

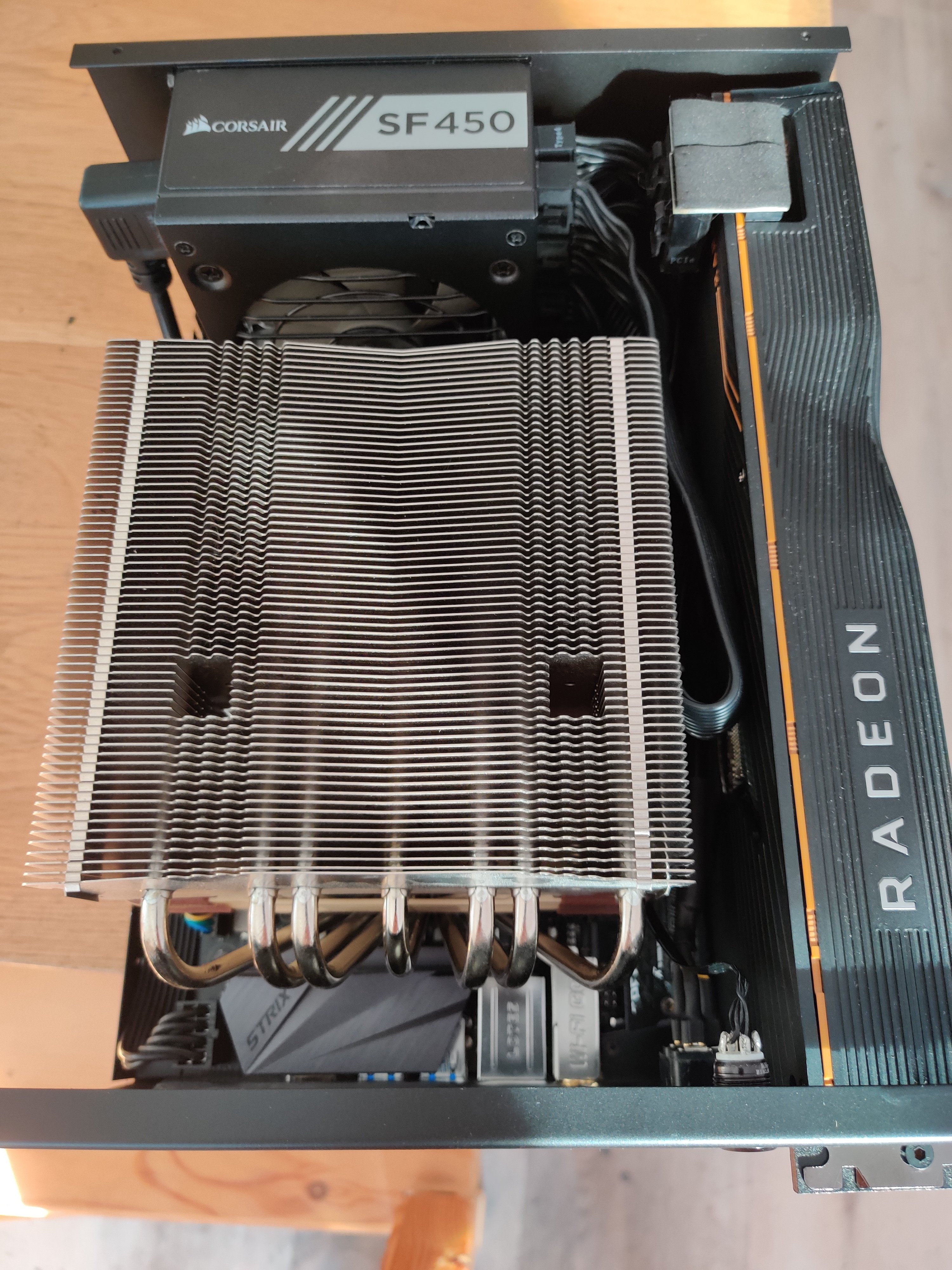

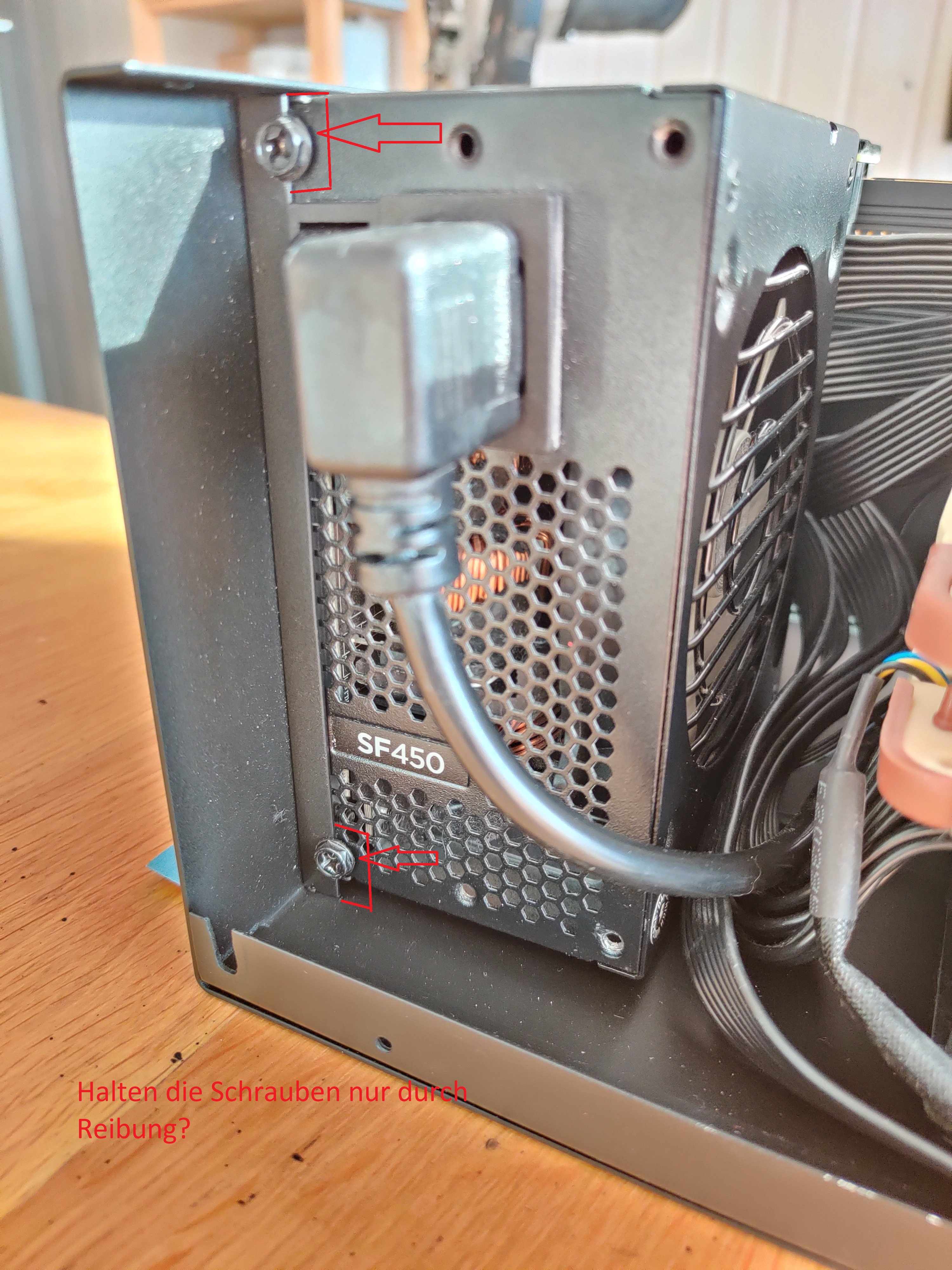

Ist das Netzteil in Bild2 nur mit 2 schrauben ans Blech "geklemmt" ?
Das wäre mir für den Transport zu unsicher, du willst das Netzteil ja wohl nicht durch Gehäuse rutschen haben wenn es sich mal "befreit"...

Finde die Mini-PCs meistens auch zu fummelig, wenn man mal was verändern will / muss, da ist mir eigentlich ein µATX - Tower für den Alltag lieber, wo ich keinerlei Restriktionen bei Kühlern hab und große Gehäuselüfter einbauen kann. (und so einfach wie möglich austauschen kann)

Edit: Ich hätte das Gehäuse nach unten verlängert und z.b. einen Morpheus (ohne Lüfter) auf die Graka gebaut und direkt darunter 2 Gehäuselüfter eingeplant die Frischluft auf den Grakakühler pusten mit Luftauslässen oben im Gehäuse für einen vertikalen Luftstrom.
Obwohl die Graka bei den Abmaßen ja fast komplett die Luftströmung blockieren würde.. 😅

Ich hatte immer mal vor soein ITX-System zu bauen, aber klein mit dicker Graka verträgt sich imho schlecht mit leise und kühl, für mich is der PC einfach nur noch ein Gebrauchsgegenstand und solange der problemlos läuft ist der Rest unwichtig.



[k0n]

Ist das Netzteil in Bild2 nur mit 2 schrauben ans Blech "geklemmt" ?

Finde die Mini-PCs meistens auch zu fummelig, wenn man mal was verändern will / muss, da ist mir eigentlich ein µATX - Tower für den Alltag lieber, wo ich keinerlei Restriktionen bei Kühlern hab und große Gehäuselüfter einbauen kann.

Ja es ist "geklemmt". In dem Blech sind keine geschlossen Löcher, aber 'Aussparungen' für die beiden Schrauben. Es kann eigentlich nirgendwo hin z.B. drückt das 24 Pin Kabel es vom Mainboard weg an den Boden des Gehäuses... xD. Ist aber sicher ein Punkt an dem ich noch nachbessern könnte/würde.

Das Gehäuse ist bisher bestimmt das einfachste was ich hatte. Board fertig machen (24 Pin eingesteckt). Board ins Gehäuse. Dann das Netzteil rein und 24 Pin ans Netzteil. 8 Pin legen und an Netzteil und Board. 6 und 8 Pin PCIE ans Netzteil und zwischen Netzteil und Kühler parken. Karte rein. PCIEs an die Karte. Will ich an die M.2 SSD auf der Vorderseite kommt die Grafikkarte kurz raus. Will ich an die auf der Unterseite kommt alles kurz raus



[Schalk666]

Ich mag bei Gehäusen auch eher die möglichst unkomplizierten, aber mit dem Referenzkühler auf der Radeon und sowenig Platz für Airflow ist das ganze für mich eher ein Custom-Mini-Testbench als "ein Gehäuse für Jedermann".

Wär auf z.b. Temperatur und Lautstärke vergleiche wenn der Deckel fertig ist gespannt.
Mir ist aber auch Lautstärke, Betriebstemperatur und Wartungsfreundlichkeit wichtiger als die Miniaturisierung auf jeden Preis. MfG.



[k0n]

Ich mag bei Gehäusen auch eher die möglichst unkomplizierten, aber mit dem Referenzkühler auf der Radeon und sowenig Platz für Airflow ist das ganze für mich eher ein Custom-Mini-Testbench als "ein Gehäuse für Jedermann".

Wär auf z.b. Temperatur und Lautstärke vergleiche wenn der Deckel fertig ist gespannt.
Mir ist aber auch Lautstärke, Betriebstemperatur und Wartungsfreundlichkeit wichtiger als die Miniaturisierung auf jeden Preis. MfG.

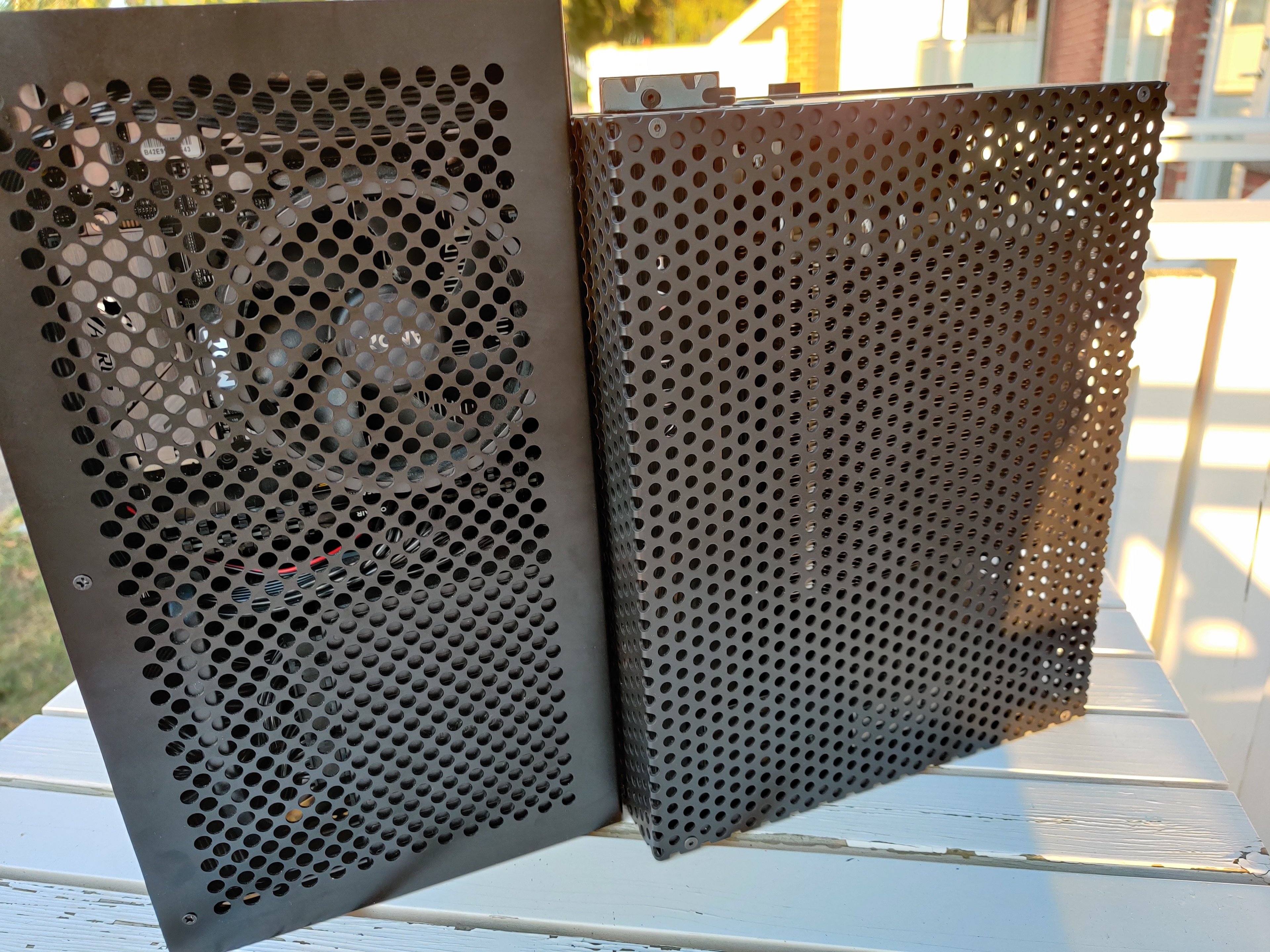

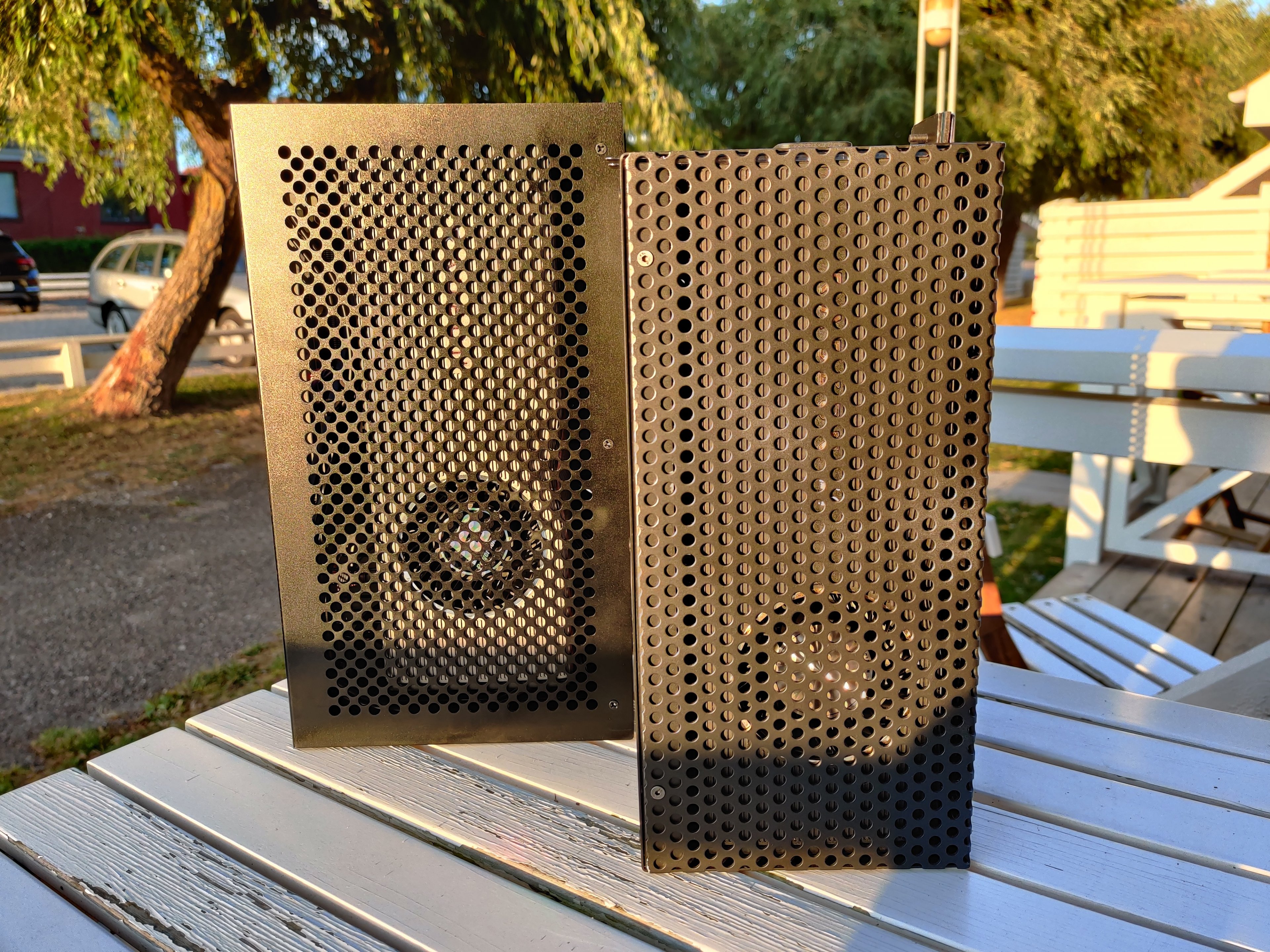

Der Deckel ist bereits fertig es fehlten nur Fotos... Wie geschrieben einfaches Lochblech. Gegenüber einem offenen Aufbau natürlich etwas Widerstand, aber minimal. Keine Staubfilter sondern hin und wieder mal eine Reinigung. Tests zum C14S und zur Referenz 5700XT kann man ergoogeln bzw. gibt es bestimmt hier bei CB.

Airflow? Karte und CPU-Kühler saugen von außerhalb des Gehäuses an und irgendwo drückt es die Luft auch wieder raus.

Temperaturen? Der 140mm Lüfter des C14S z.B. zieht kontinuierlich Luft durch Lochblech und 820g Alulamellen/Heatpipes. Aus ~4cm Entfernung bläst er diese Luft dann auf das 170*170mm große Board. Bei 1500 rpm sind es laut Noctua 38,88 Liter Luft die die Sekunde bewegt werden. Wahrscheinlich ist die Angabe ohne Widerstand durch Lamellen/Lochblech/Gegendruck im Gehäuseinneren und ich hab auch nur 1000RPM, lass es also nur 19,44 Liter Luft sein die Sekunde für Sekunde in ein nur 8,4L großes Gehäuse gedrückt werden. 8,4L Gesamtvolumen..! Im Gegensatz zu micro-ATX und ATX ist das Innere jedoch wirklich voll. Weniger als die Hälfte ist Luft. Wenn man 4L Luft im Gehäuseinneren hat und 19,44L strömen Sekunde um Sekunde rein, also mir ist das genug Airflow.



[mxmb]

Gut gemacht!

@Schalk666:
Es ist definitiv kein Gehäuse für Jedermann, denn sowas gibt es nicht zu kaufen!



[Schalk666]

Ja natürlich sieht die kleine Kiste (fertig lackiert ) recht schick aus, ich dachte zuerst, der Pc sollte wie in den ersten Bildern liegend betrieben werden, aber so wie am Ende mit der Graka hochkant gefällt es mir besser.

Wollte ja auch nur "sachlich kritisieren" und nicht nur meckern.

Wie schlägt sich denn der Graka-Referenzkühler bei längerer Vollast bei modernen Games?
Bin halt (seitdem ich auf Stromsparen gegangen bin) etwas verwöhnt von meinen 5V - 330 upm Lüftern und hatte bei Grakas immer nach einiger Zeit (z.b. wenn die Hersteller-Schrottlüfter angefangen haben zu rattern) nen überdimensionierten Custom-Kühler draufgebaut.

Beim Cpu-Lüfter könnte ich mir vorstellen, dass der vom MB weg (bzw. nach außen) gerichtet das System kühler hält, anstatt "angewärmte" Luft übers Board zupusten bzw evtl. im Gehäuse zu verwirbeln. MfG.



[DukNukem]

@k0n Wenn du neue Bilder in den Startpost hineineditierst, dann musst du es auch in deinem neuen Post erwähnen. Ich hätte die fast übersehen
Schönes Projekt 👍
Irgendwie stolpere ich in letzter Zeit hie häufiger über portable Rechner in Koffern.

Was für ein Display benutzt du für dein System?

Bezüglich Netzteil. Hast du mal überlgt noch einen Winkel am Boden zu befestigen? Durch das Lochblech könntest du es ja auch mit einem Winkel am Deckel befestigen.



[r4pFTW]

Geiles Teil, etwas größer für "dickere" Grafikkarten und ich würde eins in Auftrag geben



[k0n]

Wie schlägt sich denn der Graka-Referenzkühler bei längerer Vollast bei modernen Games?
Bin halt (seitdem ich auf Stromsparen gegangen bin) etwas verwöhnt von meinen 5V - 330 upm Lüftern und hatte bei Grakas immer nach einiger Zeit (z.b. wenn die Hersteller-Schrottlüfter angefangen haben zu rattern) nen überdimensionierten Custom-Kühler draufgebaut.

Naja, 330rpm ist was anderes, aber für mich ist die Karte bis 1750rpm OK. Vor dem Sommer und insbesondere den letzten Tagen hatte ich sie runtergetaktet auf 1800Mhz im Treiber d.h. dann warum auch immer 1750Mhz im Spielbetrieb. Das läuft sie bei bis 0,95V statt glaube ich bis 1,2V. Und dann reichen die 1750rpm. Passend 1750 auf GPU und Speicher . Im Moment sind es bei mir 1550Mhz und bis 0,85V. Reicht eigentlich auch noch die Leistung.

Was für ein Display benutzt du für dein System?

Bezüglich Netzteil. Hast du mal überlgt noch einen Winkel am Boden zu befestigen? Durch das Lochblech könntest du es ja auch mit einem Winkel am Deckel befestigen.

Hatte es bei Amazon bestellt. G-Story 17,3", 120Hz und 1080p. Geht in Windows auf 120Hz eingestellt aber hin und wieder mal im Spiel aus (schnell Stromstecker raus und wieder rein). 100Hz lief es bisher durch. Hatte ich nicht reklamiert.

Ursprünglich sollte es der ASUS XG17 werden, der glaube bis heute noch nicht verfügbar ist und auch teurer gewesen wäre.

Mit dem Winkel ist es schon gut so. Er ist in die Seite genietet die auf dem Boden steht also von außen möglichst unauffällig. Wenn ich da nachbessern sollte, dann auch wieder im Boden befestigt.



[k0n]

Wenn du neue Bilder in den Startpost hineineditierst, dann musst du es auch in deinem neuen Post erwähnen. Ich hätte die fast übersehen

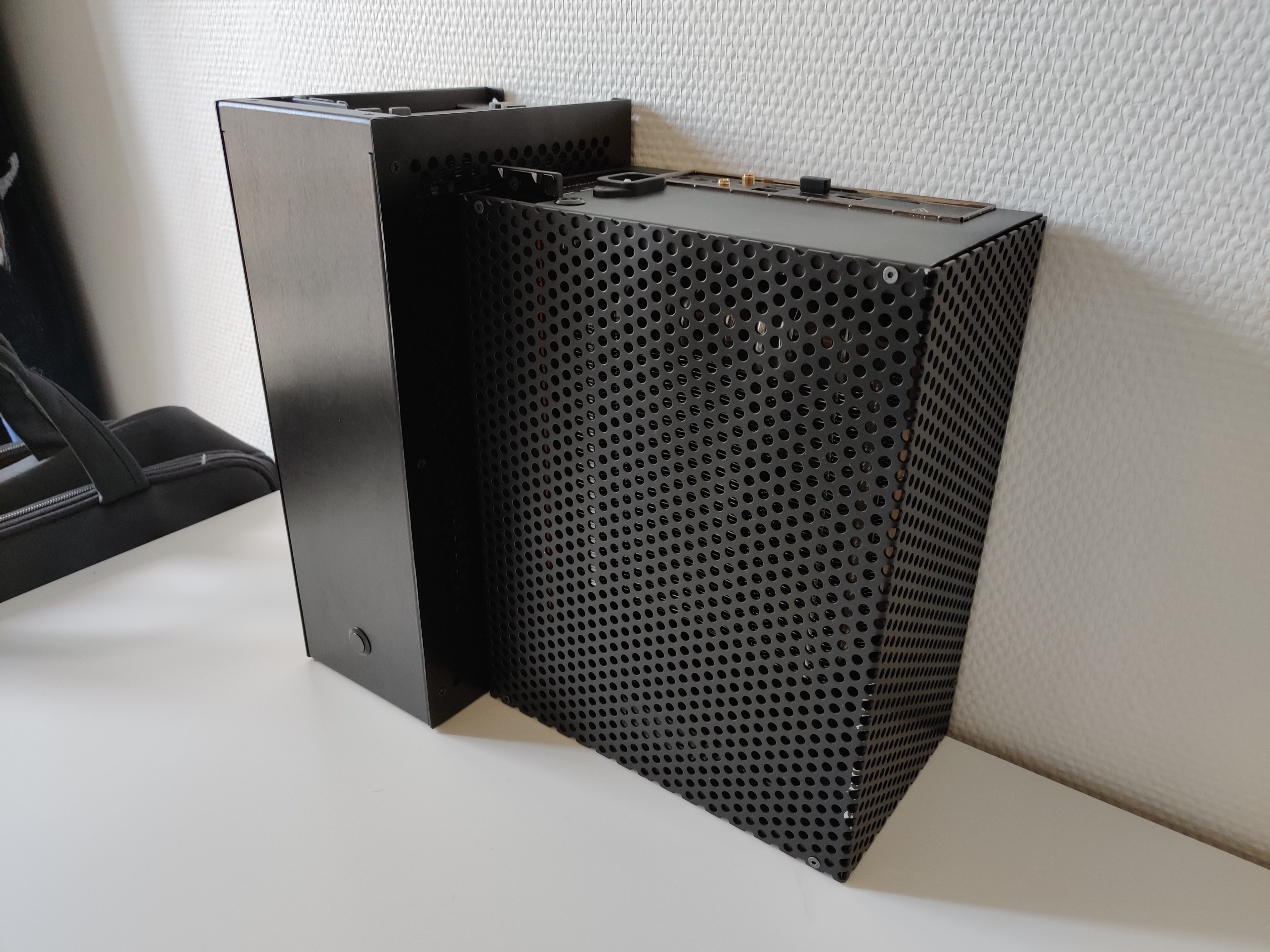

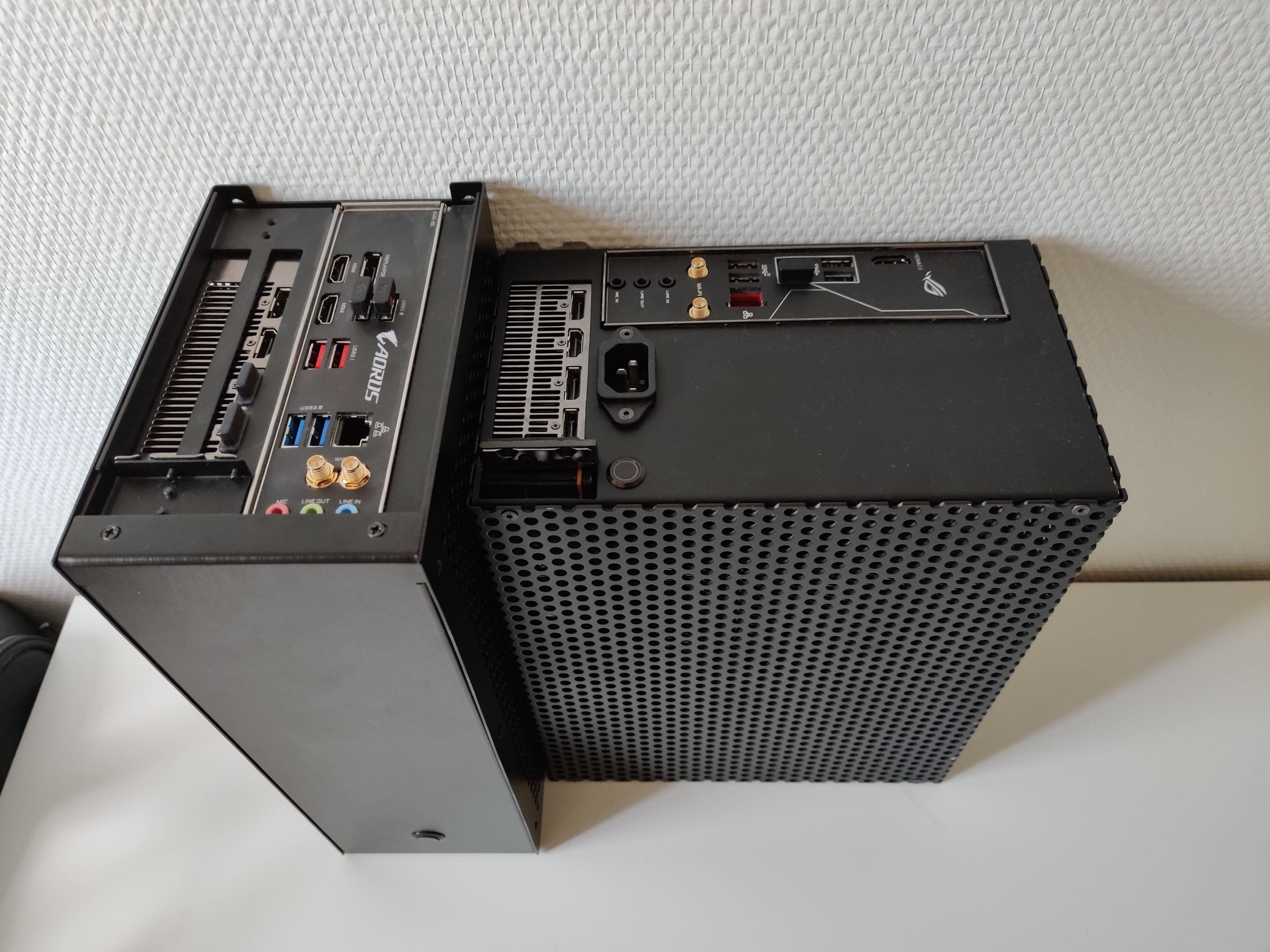

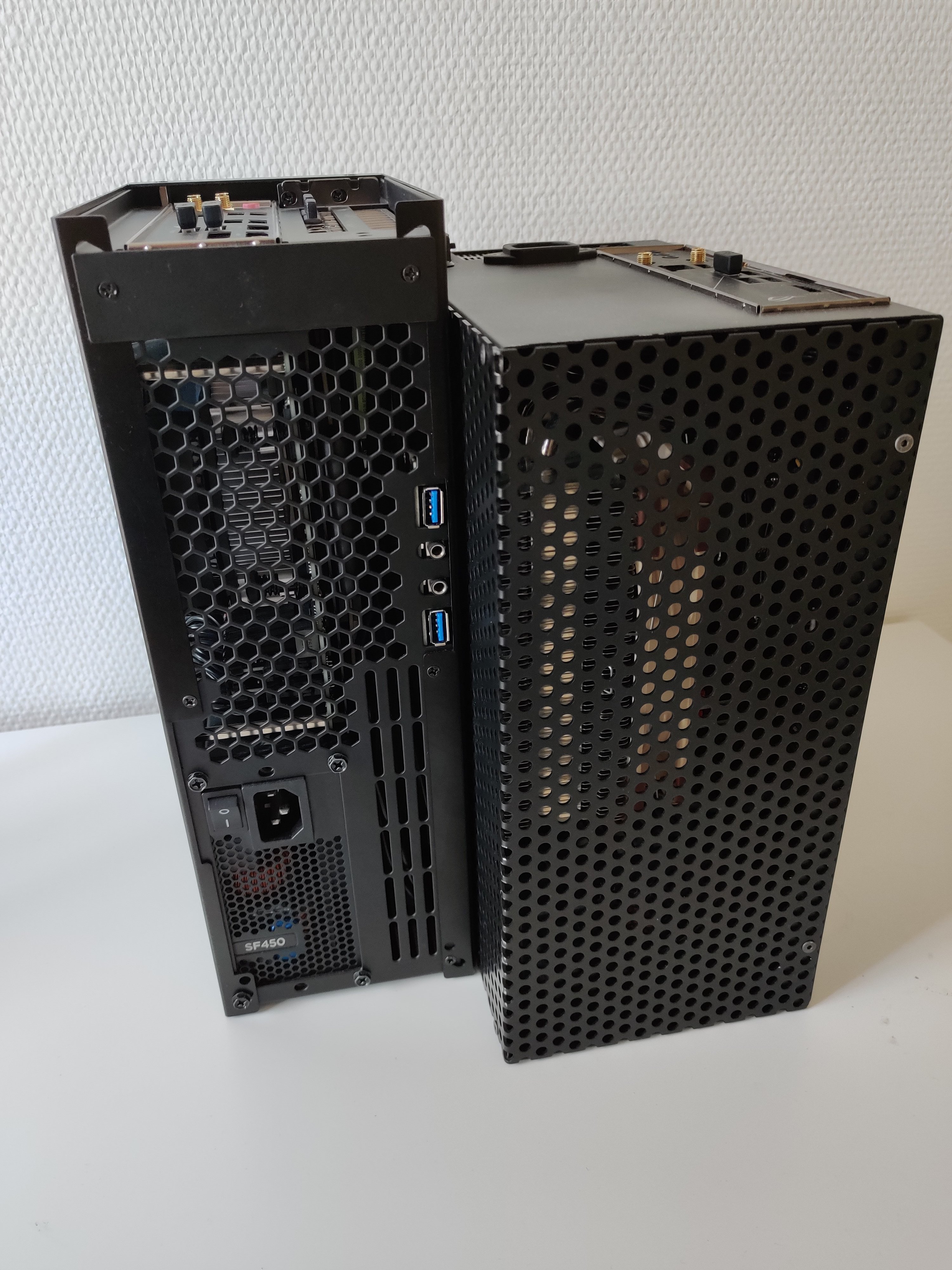

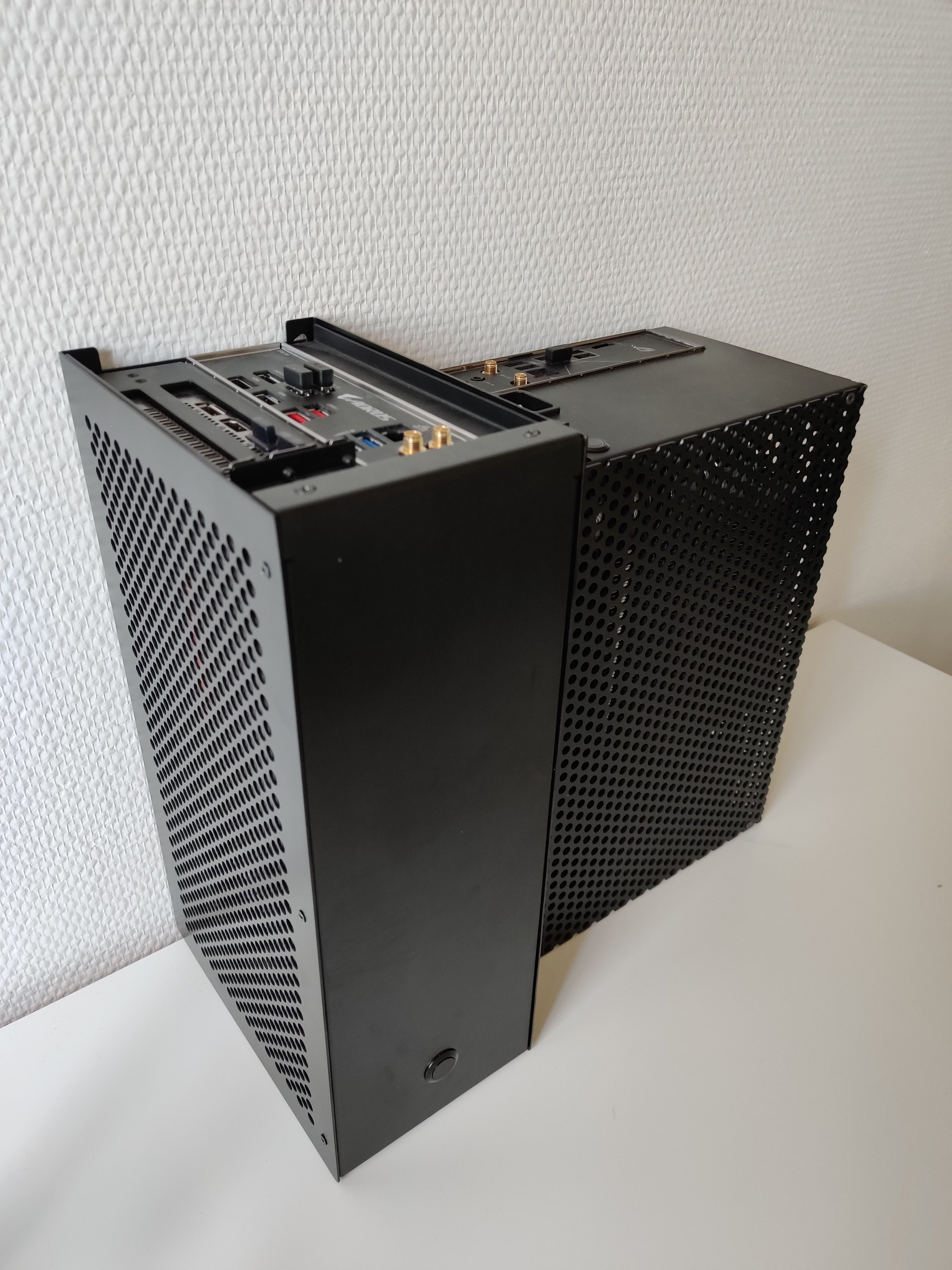

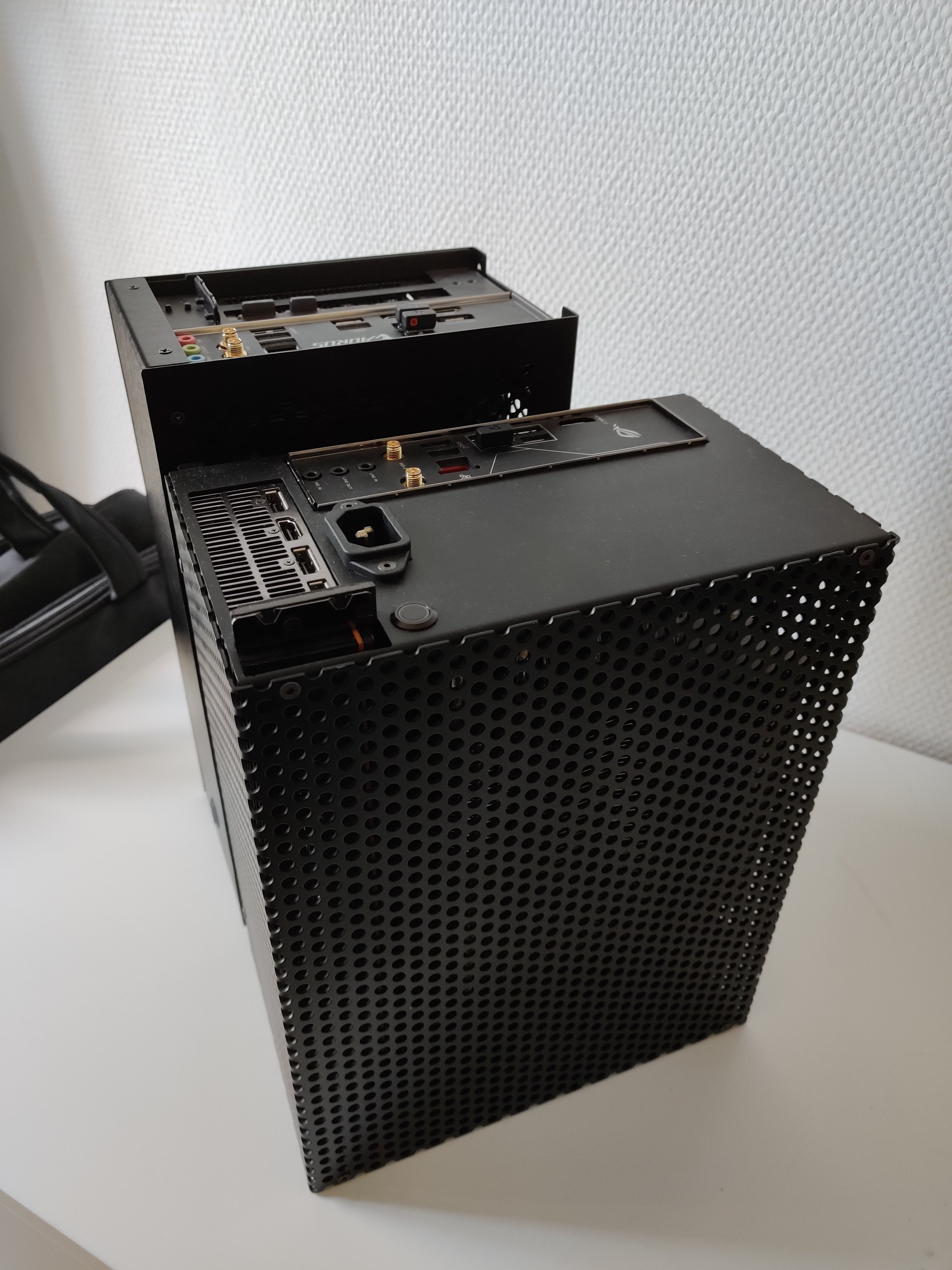

Paar neue Bilder eingefügt. Hab eben das Velka 5 was ich mal für einen Kollegen zusammengestellt hatte da gehabt das hat auch eine Referenz 5700XT allerdings nicht die 50th Anniversary sondern die normale von Powercolor.
