@antiplex:
Im Grunde genommen ist bei deiner Confirguration besser einfach einen Towerkühler zu verbauen sowie ein Pico PSU.
Das PICO bekommst du mit 160W für 80€. Die 120W Version (die denke ich auch reicht) kostet 60-70€.
Ist ne Stange Geld, aber im Endeffekt ist es noch leiser, denn der Tower CPU Kühler (möglichst großer Lamellenabstand) kann vom Frontlüfter gekühlt werden.

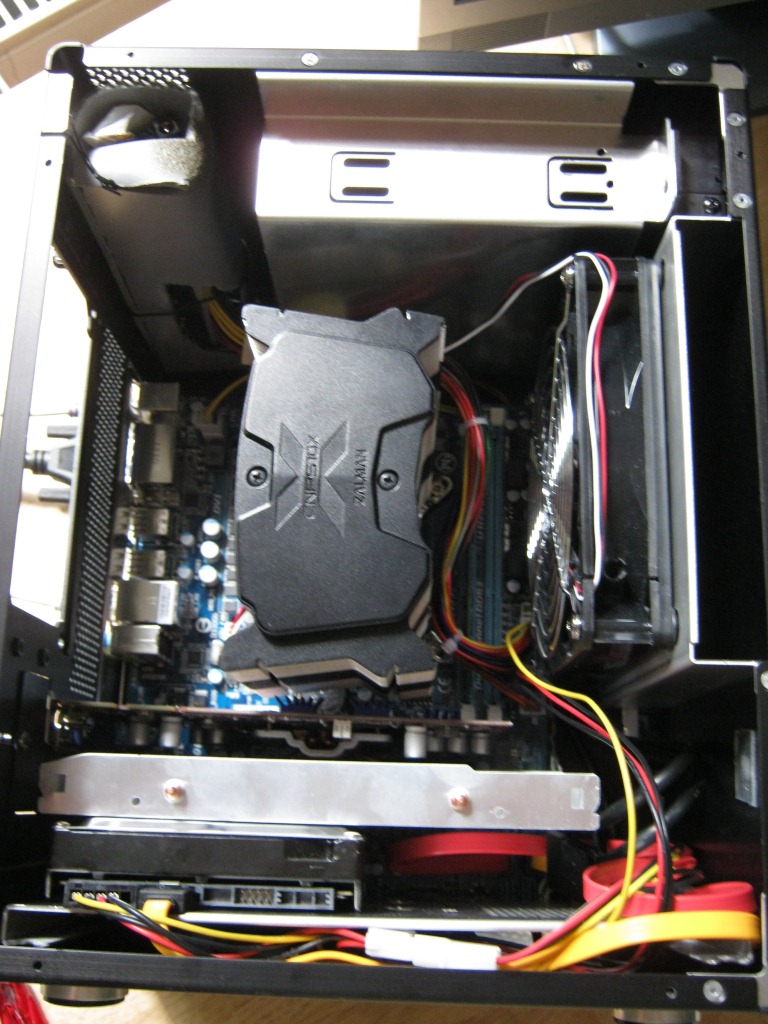

Auf ca. 400-500rpm hab ich den 140er LianLi Lüftervon einem Gigabyte H61 geregelt und muss sagen er ist wirklich fast lautlos. Dabei ist die CPU zwar nur ein Celeron G530 mit ca. 20-25W Realverbrauch, aber ich habe als Kühlkörper auch den Zalman 10X FLEX, welcher sehr enge Lamellen hat und auch noch hochkant steht (und somit von dem 140er ne ganze Ecke weg), was für semipassiv eher nicht so toll ist.
Die CPU hat aber trotzdem nie mehr als 60°C bie den erwähnten 400-500rpm.
Wenn es noch leiser sein soll nimm einen Enermax T.B.Silence oder einen BeQuiet Lüfter.
In meiner Kombination im Q11 mit dem Celeron G530 werkelt noch eine HD4670 mit, die denke ich bzgl. Stromverbrauch der HD5570 ähnlich ist, vielleicht hat die HD4670 sogar einen Tick mehr Verbrauch (5-10W).

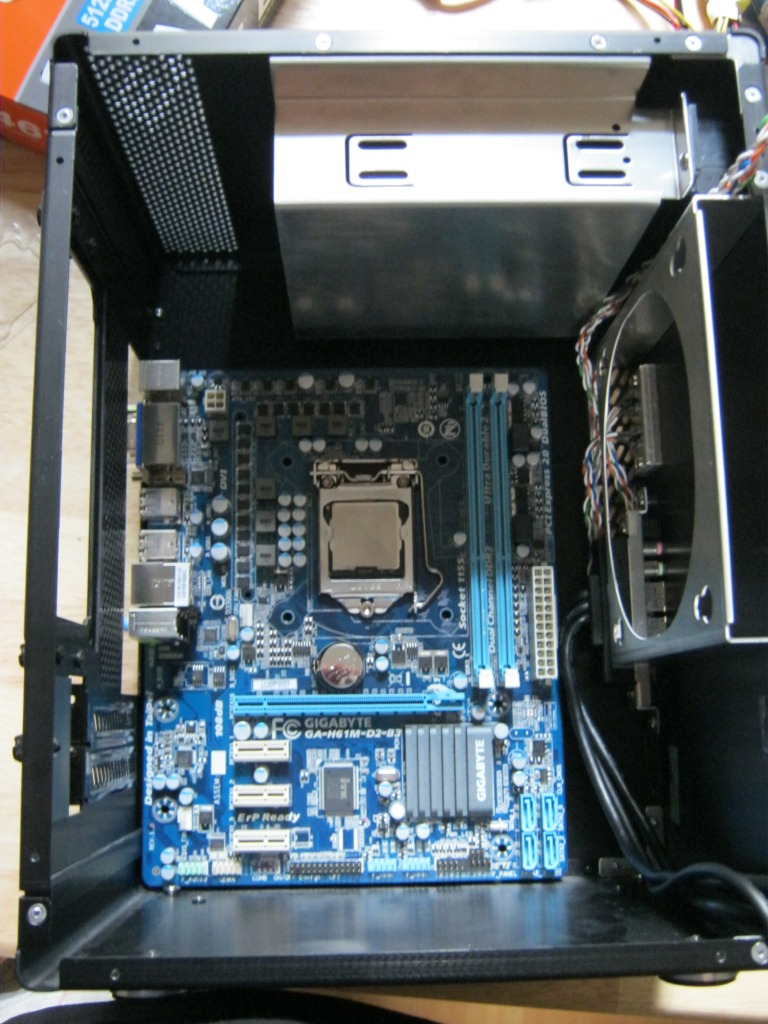

Mein Q11 hat ein 120W Netzteil aus dem Lian Li Q09, DC-DC Platine und externes AC-DC Netzteil.
Das System braucht nur unter absoluter Volllast (Prime+Furmark) ca. 105W ab Dose.
Mit anderen Grafikkarten getestet hab ich rausgefunden, das das Netzteil bei 150W ab Dose abschaltet. Bei 0,8 Wirkungsgrad sind das genau 120W - passt also.
Ergo: Mein System braucht maximal 105W*0,85 (besser ist der Wirkungsgrad nicht) = 89W.
In meinem LianLi Q07 habe ich einen Core i3 2120, welcher auch eine 65W TDP hat.
Ich habe ihn aber -0,13V undervoltet, das spart 5-10W ab Dose unter Volllast.
Der Realverbrauch der CPU liegt undervoltet zwischen 35-40W.
Und den kann ich auch noch vollpassiv mit einem Scythe Ninja 2 betreiben, allerdings dann mit 82°C.
Ist für die CPUs kein Problem, aber um das nicht alles zu sehr zu brutzeln saugt bei derartiger Volllast dann ein Scythe Slipstream @500rpm ab, und den hört man nicht.
Sobald dieser Lüfter an ist, hat man schlagartig 20-30°C weniger.
Angesichts der Preislage und Verfügbarkeit würde ich dir zum i5 3450S raten.
Bei einer TDP von 65W wird der real 40-50W brauchen und undervoltet so ziemlich auf das Niveau meines Core i3 2120 kommen.
Also meine Empfehlung:
Ein Pico Netzteil mit externem AC-DC verbauen und einen Towerkühler mit möglichst großen Lamellenabständen.
Scythe Ninja 2,3 oder Mugen 1,2,3 - kommt nur drauf an das er auf Sockel 1156/1155 passt.
Scythe hat da Pushpinsklammern mit Langlöchern, die sind für S775 und S1155.
So einen gebrauchten Kühler bekommt man oft schon für 20€, bei so einem Netzteil muss man schauen, neu eben für 70€ erhältlich.
Wenn du dein FSP 80+ Gold verkaufst für 35€, kostet dich der Spass nochmal 90 - 35 = 55€.
Für einen Silverstone, Gemini oder Scythe Shuriken gibt man auch mind. 30€ aus, sodass das in der Summe nicht soviel teurer ist.
Ach und zur HD5570: Passiv sollte gehen, meine HD4670 hat auch einen Arctic S2 ! verpasst bekommen.
Bei Furmark bis zu 92°C, aber alles stabil. Bei realer Spielelast ist das eh einiges weniger.
Noch dazu habe ich direkt unter der Graka eine 3,5 Zoll Eigenbaubitumbox in einem alten CD Laufwerk, sodass da gar nicht mal viel Luft ran kann.
Falls du ein paar Bilder haben willst von meinem Aufbau, schick mir per PN deine Mailadresse.
In deiner Kombination mit ITX Board, recht kleiner Grafik und auch wenig Verbrauch spricht eigentlich auch nichts gegen das Q07. Ist nochmal kleiner, 40€ billiger, und selbst da passt bei Nutzung eines PICO Netzteiles ein Towerkühler rein.
Um dann dort etwas Luftbewegung zu haben, da das Q07 ja keinen Frontlüfter hat, einfach einen 120mm Lüfter absaugend am Towerkühler montieren, das reicht schon und entlüftet sogar die Grafikkarte, da sich kein Hitzestau bilden kann. (Alles selbst getestet)
Alternativ kannst du dir auch nur das Pico DC-DC Netzteil kaufen + extern das Dell DA-2. So hast du mit 220W 12V noch genug Spielraum und kannst auch später noch eine große Grafik etc. nachrüsten.
Edit:
Das die 45W max. nicht unrealistisch sind, sieht man am i5 3770T, dessen Turbotakt bei 4 Kernen immer noch 2,9Ghz beträgt und der ja nur eine 45W TDP hat.
Schaltet man also den Turbo aus und begnügt sich mit dem Standardtakt auf allen 4 Kernen, kommt man mit etwas Undervolting wirklich bei den 40-45W für die CPU raus.
Siehe Seite 14 im Dokument: http://www.intel.com/content/www/us...rd-gen-core-desktop-specification-update.html
Und die Konstellation mit Towerkühler und PICO Netzteil sowie rückseitigem Lüfter kannst du dir perfekt in "Troublegums" Review anschauen.
Und wie er selbst schreibt hätte ein kleines Pico bei ihm auch gereicht.
Ich vermute das auch deine Kombination nicht über 100W ab Dose brauchen wird.
So, ich habe mir mal das Boardlayout vom Asrock B75 (http://geizhals.de/759229) angeschaut - ist ja wirklich nicht dolle.
Das war einer der Gründe, warum ich beide Male ein kleines (schmales) mATX Board verbaut habe. Im Q07 sowie im Q11.
Bei dem Gigabyte ITX ist das Layout wieder gut, aber eben ohne SATA3 und USB3.0 und mit dem älteren H61 Chipsatz.
http://geizhals.de/807897
Im Grunde genommen ist bei deiner Confirguration besser einfach einen Towerkühler zu verbauen sowie ein Pico PSU.
Das PICO bekommst du mit 160W für 80€. Die 120W Version (die denke ich auch reicht) kostet 60-70€.
Ist ne Stange Geld, aber im Endeffekt ist es noch leiser, denn der Tower CPU Kühler (möglichst großer Lamellenabstand) kann vom Frontlüfter gekühlt werden.
Auf ca. 400-500rpm hab ich den 140er LianLi Lüftervon einem Gigabyte H61 geregelt und muss sagen er ist wirklich fast lautlos. Dabei ist die CPU zwar nur ein Celeron G530 mit ca. 20-25W Realverbrauch, aber ich habe als Kühlkörper auch den Zalman 10X FLEX, welcher sehr enge Lamellen hat und auch noch hochkant steht (und somit von dem 140er ne ganze Ecke weg), was für semipassiv eher nicht so toll ist.
Die CPU hat aber trotzdem nie mehr als 60°C bie den erwähnten 400-500rpm.
Wenn es noch leiser sein soll nimm einen Enermax T.B.Silence oder einen BeQuiet Lüfter.
In meiner Kombination im Q11 mit dem Celeron G530 werkelt noch eine HD4670 mit, die denke ich bzgl. Stromverbrauch der HD5570 ähnlich ist, vielleicht hat die HD4670 sogar einen Tick mehr Verbrauch (5-10W).
Mein Q11 hat ein 120W Netzteil aus dem Lian Li Q09, DC-DC Platine und externes AC-DC Netzteil.
Das System braucht nur unter absoluter Volllast (Prime+Furmark) ca. 105W ab Dose.
Mit anderen Grafikkarten getestet hab ich rausgefunden, das das Netzteil bei 150W ab Dose abschaltet. Bei 0,8 Wirkungsgrad sind das genau 120W - passt also.
Ergo: Mein System braucht maximal 105W*0,85 (besser ist der Wirkungsgrad nicht) = 89W.
In meinem LianLi Q07 habe ich einen Core i3 2120, welcher auch eine 65W TDP hat.
Ich habe ihn aber -0,13V undervoltet, das spart 5-10W ab Dose unter Volllast.
Der Realverbrauch der CPU liegt undervoltet zwischen 35-40W.
Und den kann ich auch noch vollpassiv mit einem Scythe Ninja 2 betreiben, allerdings dann mit 82°C.
Ist für die CPUs kein Problem, aber um das nicht alles zu sehr zu brutzeln saugt bei derartiger Volllast dann ein Scythe Slipstream @500rpm ab, und den hört man nicht.
Sobald dieser Lüfter an ist, hat man schlagartig 20-30°C weniger.
Angesichts der Preislage und Verfügbarkeit würde ich dir zum i5 3450S raten.
Bei einer TDP von 65W wird der real 40-50W brauchen und undervoltet so ziemlich auf das Niveau meines Core i3 2120 kommen.
Also meine Empfehlung:
Ein Pico Netzteil mit externem AC-DC verbauen und einen Towerkühler mit möglichst großen Lamellenabständen.
Scythe Ninja 2,3 oder Mugen 1,2,3 - kommt nur drauf an das er auf Sockel 1156/1155 passt.
Scythe hat da Pushpinsklammern mit Langlöchern, die sind für S775 und S1155.
So einen gebrauchten Kühler bekommt man oft schon für 20€, bei so einem Netzteil muss man schauen, neu eben für 70€ erhältlich.
Wenn du dein FSP 80+ Gold verkaufst für 35€, kostet dich der Spass nochmal 90 - 35 = 55€.
Für einen Silverstone, Gemini oder Scythe Shuriken gibt man auch mind. 30€ aus, sodass das in der Summe nicht soviel teurer ist.
Ach und zur HD5570: Passiv sollte gehen, meine HD4670 hat auch einen Arctic S2 ! verpasst bekommen.
Bei Furmark bis zu 92°C, aber alles stabil. Bei realer Spielelast ist das eh einiges weniger.
Noch dazu habe ich direkt unter der Graka eine 3,5 Zoll Eigenbaubitumbox in einem alten CD Laufwerk, sodass da gar nicht mal viel Luft ran kann.
Falls du ein paar Bilder haben willst von meinem Aufbau, schick mir per PN deine Mailadresse.
In deiner Kombination mit ITX Board, recht kleiner Grafik und auch wenig Verbrauch spricht eigentlich auch nichts gegen das Q07. Ist nochmal kleiner, 40€ billiger, und selbst da passt bei Nutzung eines PICO Netzteiles ein Towerkühler rein.
Um dann dort etwas Luftbewegung zu haben, da das Q07 ja keinen Frontlüfter hat, einfach einen 120mm Lüfter absaugend am Towerkühler montieren, das reicht schon und entlüftet sogar die Grafikkarte, da sich kein Hitzestau bilden kann. (Alles selbst getestet)
Alternativ kannst du dir auch nur das Pico DC-DC Netzteil kaufen + extern das Dell DA-2. So hast du mit 220W 12V noch genug Spielraum und kannst auch später noch eine große Grafik etc. nachrüsten.
Edit:
Das die 45W max. nicht unrealistisch sind, sieht man am i5 3770T, dessen Turbotakt bei 4 Kernen immer noch 2,9Ghz beträgt und der ja nur eine 45W TDP hat.
Schaltet man also den Turbo aus und begnügt sich mit dem Standardtakt auf allen 4 Kernen, kommt man mit etwas Undervolting wirklich bei den 40-45W für die CPU raus.
Siehe Seite 14 im Dokument: http://www.intel.com/content/www/us...rd-gen-core-desktop-specification-update.html
Und die Konstellation mit Towerkühler und PICO Netzteil sowie rückseitigem Lüfter kannst du dir perfekt in "Troublegums" Review anschauen.
Und wie er selbst schreibt hätte ein kleines Pico bei ihm auch gereicht.
Ich vermute das auch deine Kombination nicht über 100W ab Dose brauchen wird.
Ergänzung ()
So, ich habe mir mal das Boardlayout vom Asrock B75 (http://geizhals.de/759229) angeschaut - ist ja wirklich nicht dolle.
Das war einer der Gründe, warum ich beide Male ein kleines (schmales) mATX Board verbaut habe. Im Q07 sowie im Q11.
Bei dem Gigabyte ITX ist das Layout wieder gut, aber eben ohne SATA3 und USB3.0 und mit dem älteren H61 Chipsatz.
http://geizhals.de/807897
