Brother MFC-3770CDW Duplex-Scan macht Streifen

[Andy4]

Guten Morgen zusammen,

ich besitze den Brother MFC-3770CDW seit etwas mehr, wie fünf Jahren oder so. Leider hat sich jetzt ein Problem eingeschlichen, sobald ich beidseitig Scannen möchte. Gibt es vielleicht sowas, wie reinigendes Papier? Was ich gemacht habe. Deckel auf und die kleine scheibe gereinigt. Jedoch führte das immer noch nicht zum Erfolg, vielleicht weis ja jemand hier einen Rat. Es wäre echt schade, weil ich ansonsten wirklich zufrieden mit dem Drucker bin. Anbei noch eine PDF, wie das dann aussieht. Der Steifen passiert dann immer auf der Rückseite. Seite 2, 4, 6 usw.

Danke und einen schönen Tag wünsche ich.



[hendrik.]

Der Fehler tritt beim einseitigen Scannen nicht auf?



[Andy4]

Nein. Beim Flachbett auch nicht.



[free_username]

Hi, der Scan-Sensor ist dieselbe ob du Duplex machst oder Flach. Einzige Unterschied sind die Glassscheiben.
Das deutet auf die Verunreinigung hin. Eventuell ist die schmale Scheibe von ihnen etwas verschmutzt. Da hilft kein Reinigungspapier, es muss von ihnen gereinigt werden.



[Andy4]

Ok, dann versuche ich das noch Mal. Danke schon Mal.



[Cool Master]

Eventuell ist die schmale Scheibe von ihnen etwas verschmutzt.

Wobei ich mich da frage wie das geht bzw. gehen soll? Die Teile sind doch völlig verschlossen wie soll da Dreck ans innere kommen?

Würde mich aber sehr interessieren ob es daran wirklich lag.



[cartridge_case]

Hi, der Scan-Sensor ist dieselbe ob du Duplex machst oder Flach. Einzige Unterschied sind die Glassscheiben.

Falsch, das Gerät hier besitzt tatsächlich einen Duplex-ADF.

https://www.brother.eu/-/media/prod...fc/mfcl3770cdw/de/mfc-l3770cdw-datenblatt.pdf

Also wird in einem Zug beidseitig gescannt. Es gibt also in der ADF-Einheit ein weiteres Glas, was wohl verschmutzt sein muss. Denn das normale Glas würde wohl kaum zwischen Vorderseite und Rückseite unterscheiden.



[yxcvb]

Auch wenn das Papier gewendet wird, ist es eine andere Scaneinheit. Einfach mal den Aufbau von so einem Gerät ansehen - wie soll das funktionieren



[free_username]

Falsch, das Gerät hier besitzt tatsächlich einen Duplex-ADF.

Falsch, die Sensorik ist nur einmal vorhanden. Beim Duplex steht der Sensor still und das Papier wird über die schmale Scheibe durchgezogen. Wenn hier ein Punkt auf der Scheibe ist, wird dieser zu einem Streifen.
Beim einseitigen Scannen wird der Sensor über die gesamte Seite gefahren, daher gibt es hier keine Streifen.



[Andy4]

Leider immer noch. Keine Ahnung. Ich such mal selber im Internet ein Wenig. Es kann ja nicht sein, dass ich da alleine mit meinem Problem bin.



[cartridge_case]

Auch wenn das Papier gewendet wird, ist es eine andere Scaneinheit.

Nein, es ist ja nur eine unten vorhanden. Wieso sollte es eine andere sein?

die Sensorik ist nur einmal vorhanden

Lese ich anders aus dem Datenblatt.

Beim Duplex steht der Sensor still und das Papier wird über die schmale Scheibe durchgezogen.

Ja, ist mir bekannt. Und? Wieso ist es vorne anders als hinten? Ist ja dieselbe Scheibe. Und das ist immer so, wenn man den ADF nutzt. Das hat mit Duplex nichts zu tun.

Beim einseitigen Scannen wird der Sensor über die gesamte Seite gefahren, daher gibt es hier keine Streifen.

Aber doch nur, wenn man das Vorlagenglas nutzt. Wenn man auch da den ADF nutzt, ist es identisch. Und im Beispiel sind es ja wohl mehrere gescannte Seiten als Duplexscan. Also vorne und hinten in einem Arbeitsschritt.

Leider immer noch.

Hast du die Scaneinheit im ADF gefunden? Oder wird beim Duplexscan das Papier in der Einheit gedreht?

Nachtrag:
Na toll, jetzt habe ich mir doch mal das Beispiel angeschaut, obwohl ich *.pdf eigentlich nicht von Fremden öffne. Bilder hätten es auch getan.

Das ist ja gar nicht die "Strich"-Problematik, die es bei verschmutztem Scannerglas gibt. Dort sind ja richtige Geisterbilder vorhanden. Das ist etwas Elektronisches.



[hendrik.]

Das ist etwas Elektronisches.

Wäre auch meine Idee, dass es ein elektronisches Problem sei. Eventuell ist da nur ein Flachbandkabel locker und kann wieder gerichtet werden.



[cartridge_case]

Der Steifen passiert dann immer auf der Rückseite. Seite 2, 4, 6 usw.

Das ist doch aber falsch, oder? In deinem Beispiel sind alle drei Seiten nach der ersten betroffen. Oder ist das schon aussortiert?



[Andy4]

Ja, da hab ich Misst gebaut und die leere Seite gekillt. Es ist aber wirklich immer die Rückseite.



[Müritzer]

Gibt es vielleicht sowas, wie reinigendes Papier?

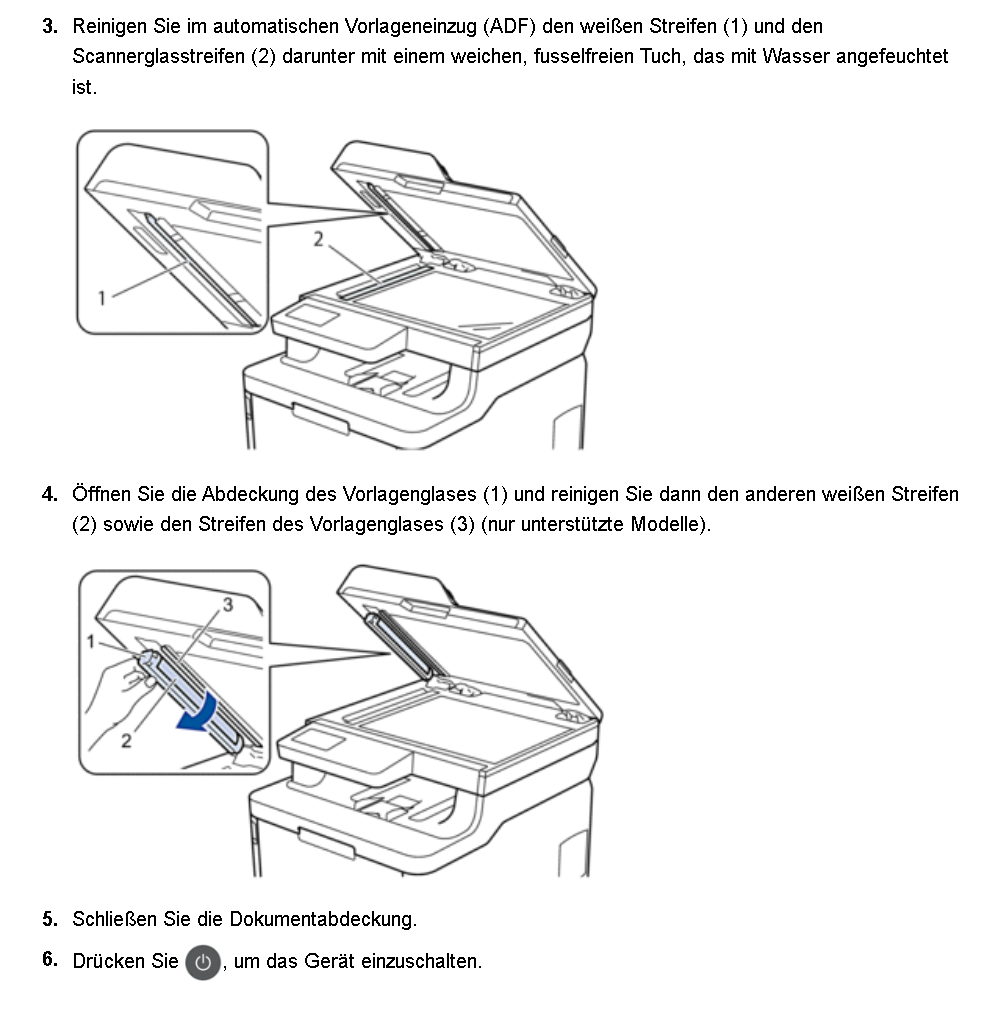

Hast du mal im Handbuch nach Scanner Reinigung geschaut?
Ha steht genau wie man das obere Scanner Feld reinigt.

https://support.brother.com/g/s/id/...GUID-218C89F3-7B41-4A3E-8259-A2DD44F6BDD7_389



[Andy4]

Hab ich ja leider schon gemacht. Manche schreiben, dass auch irgend ein Flachkabel locker sein könnte. Aber irgendwie traue ich mich da jetzt nicht unbedingt ran. Oder ist das eher unkompliziert?



[PonJoe58]

Gibt es vielleicht sowas, wie reinigendes Papier?

Sorry, hab jetzt nicht den ganzen Beitrag gelesen, aber Drucker Reinigungspapier - Amazon gibt es.



[Müritzer]

Ist zwar von einem anderen Typ aber hier zeigen die worauf man schauen sollte und was zu reinigen ist.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Andy4]

@PonJoe58: Ist zwar recht teuer, aber ein Versuch ist es Wert. Vielen Dank.
@Müritzer: Auch dir vielen Dank. Das sind genau die Stellen, die ich gereinigt habe.



[PonJoe58]

Du hast ja nur gefragt, ob es das gibt. Einen Preiswunsch hast du nicht erstellt. 💰
