Hallo,
ich habe mir das Dell ADP-220AB B mit 220W gekauft.
Es besitzt einen 8 Pin Stecker mit 3x12V, 3xGND und zwei remote Pins.
Ich möchte einen 3 Pin Molex Stecker an das Netzteil löten, um meiner (externen) Grafikkarte Saft geben zu können.

Der Stecker schaut folgendermaßen aus.

Da es jeweils 3x die 12V und GND-Pins gibt, bin ich mir aber nicht sicher wie ich das machen soll, da das Molex Kabel nur 1x12V und 2xGND braucht.
Wie würdet ihr es machen? Löten kann ich zwar, aber Elektriker bin ich (noch) nicht.
Ich werde das Kabel natürlich nicht aufschneiden, ich habe einen Verlängerungsstecker den ich verunstalten werde ;)

Danke im voraus!

MfG,
Uftherr

3-Pin-Molex? Dann vermutlich so einer wie bei einem Lüfter? Also rotes Kabel, Schwarzes und Gelbes. Dann brauchst du Rot 5V, Schwarz GND (Masse) und Gelb 12 V. Für Für die 5 V bräuchtest du einen Spannungswandler, z.B. 7805, beachte aber, dass dieser nur für Ströme bis 1 A geht.

Hilfreicher du machst mal Fotos von deiner Konfiguration...


Grüße

Shire


PS: Auch zu beachten, dass aus deinem Netzteil vermutlich 3 Schienen besitzt mit je 6 A.

Zuletzt bearbeitet:
Warum nimmst Du nicht einfach nur einen 8-pol mini mate-n-lok, und gehst von da aus weiter?
Was genau machen die beiden auf Deinem Bild als "remote" gekennzeichneten Kontakte?

Löten mußt Du nichts, beide Stecker, sowohl den mini mate-n-lok wie auch die PSK-Kontakte gibt es zum crimpen. Ich frag mich nur gerade, wie so eine "externe Grafikkarte" aussehen mag...

shire89 schrieb:
3-Pin-Molex? Dann vermutlich so einer wie bei einem Lüfter? Also rotes Kabel, Schwarzes und Gelbes. Dann brauchst du Rot 5V, Schwarz GND (Masse) und Gelb 12 V.

Ganz gefährlich! Die Lüfterstecker - 3 Pin haben ein Drehzahlüberwachungssignal - auf den Steckern liegt KEIN 5V!

Es liegt nur 12V, GND und das Tachosignal an - Pinouts gibt es zu genüge im Internet.

-
Das mit dem 3 Pin Molex hätte ich gerne mal erklärt, bei Grafikkarten gibt es nur 6 Pin und 8 Pin Stecker.

Ich meine etwas mehr Info zum Anschluss der Graka wäre nicht schlecht.
Der Anwendungsfall ist ja doch eher selten..

Wie es geht? Ich würde erst solide verdrillen, am ehsten wohl sich gegenüberliegende Pins versuchen.
Funktion prüfen... Verlöten.. Isolieren mit Schrumpfschlauch (geht besser vorher drüber) oder eben ISO Band, Tesa ist eher ungegeignet.
Mehr wie "keine Funktion" kann nicht passieren, bei richtiger Polung!
Ergänzung ()

Sephe schrieb:
-
Das mit dem 3 Pin Molex hätte ich gerne mal erklärt, bei Grafikkarten gibt es nur 6 Pin und 8 Pin Stecker.

Der TO spricht von externen Geräten. (PSU und Graka)... Daher wohl die etwas ungewöhnliche Art und Weise ...

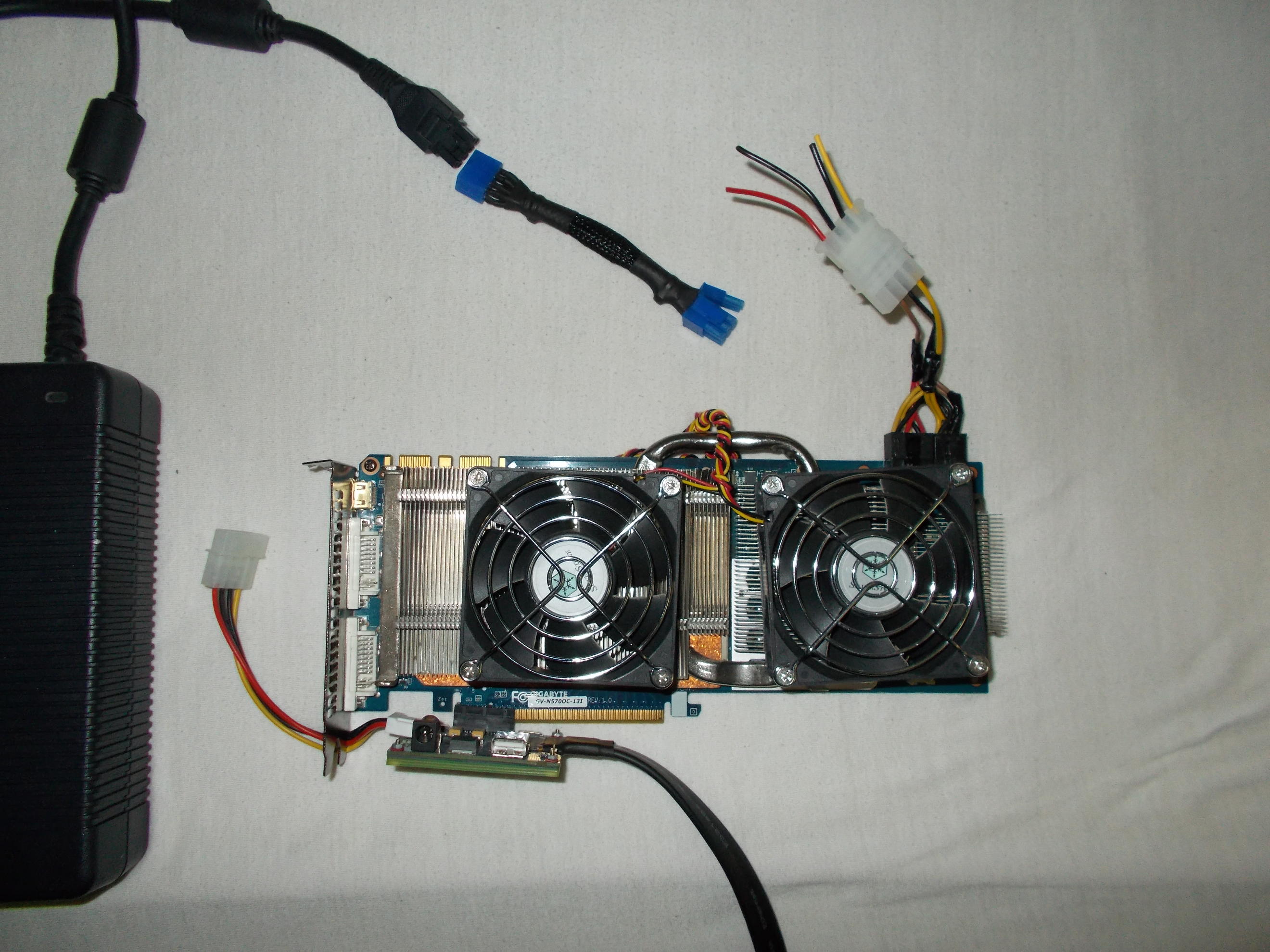

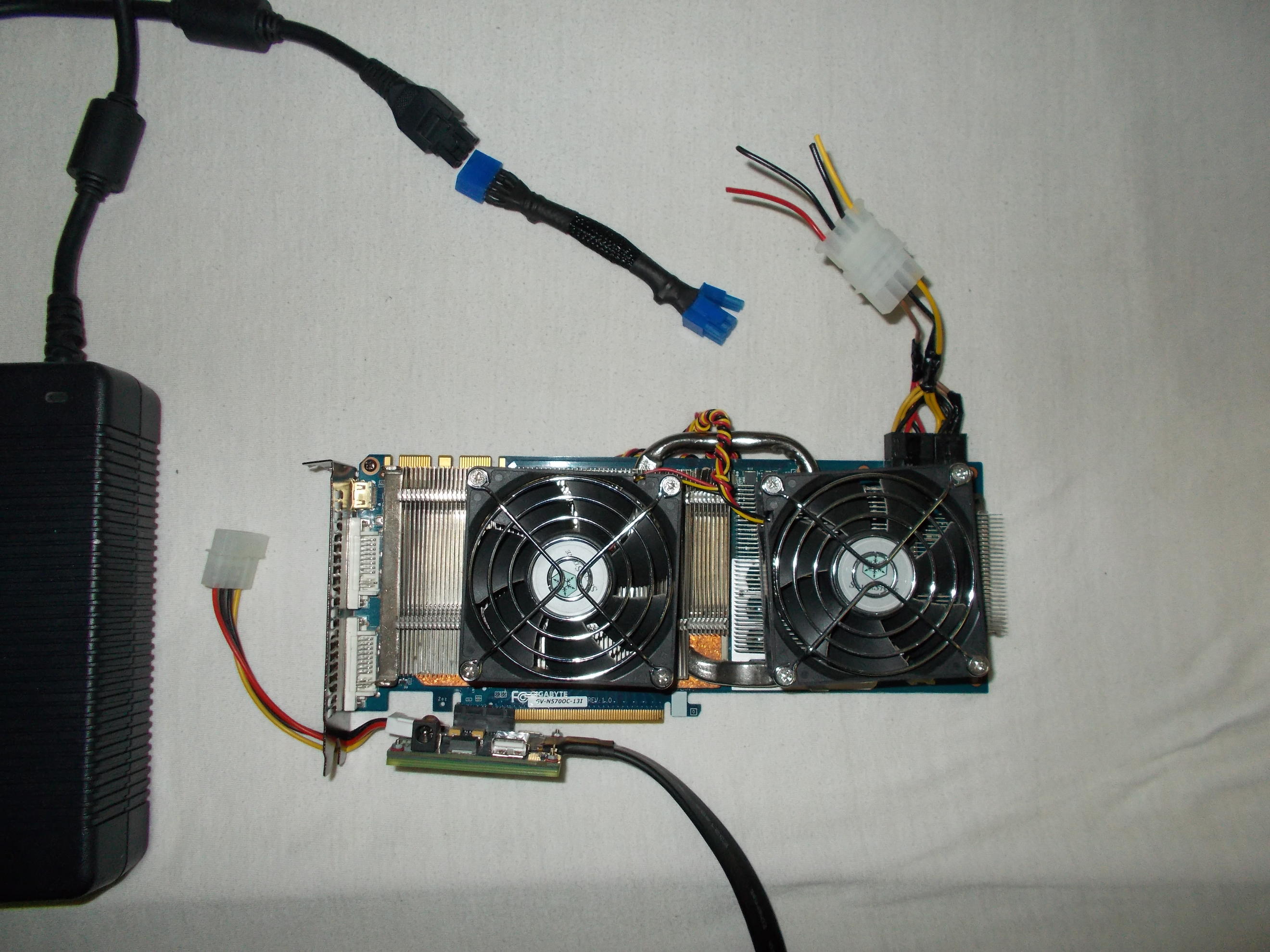

Ich brauche am Netzteil eigentlich zwei Molex Stecker, wie auf dem Bild zu sehen. Eigentlich erklärt sich das ganze von selbst.

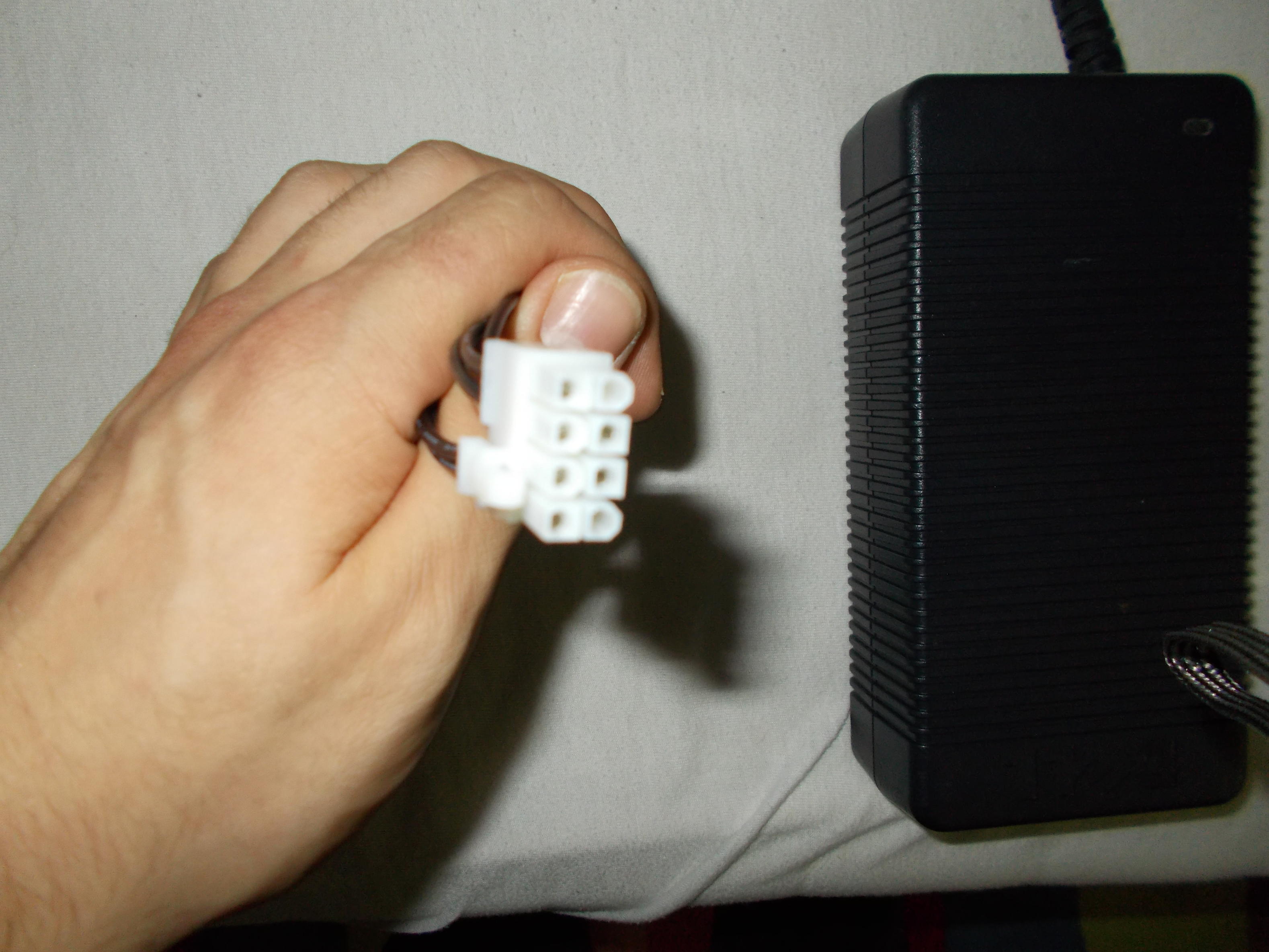

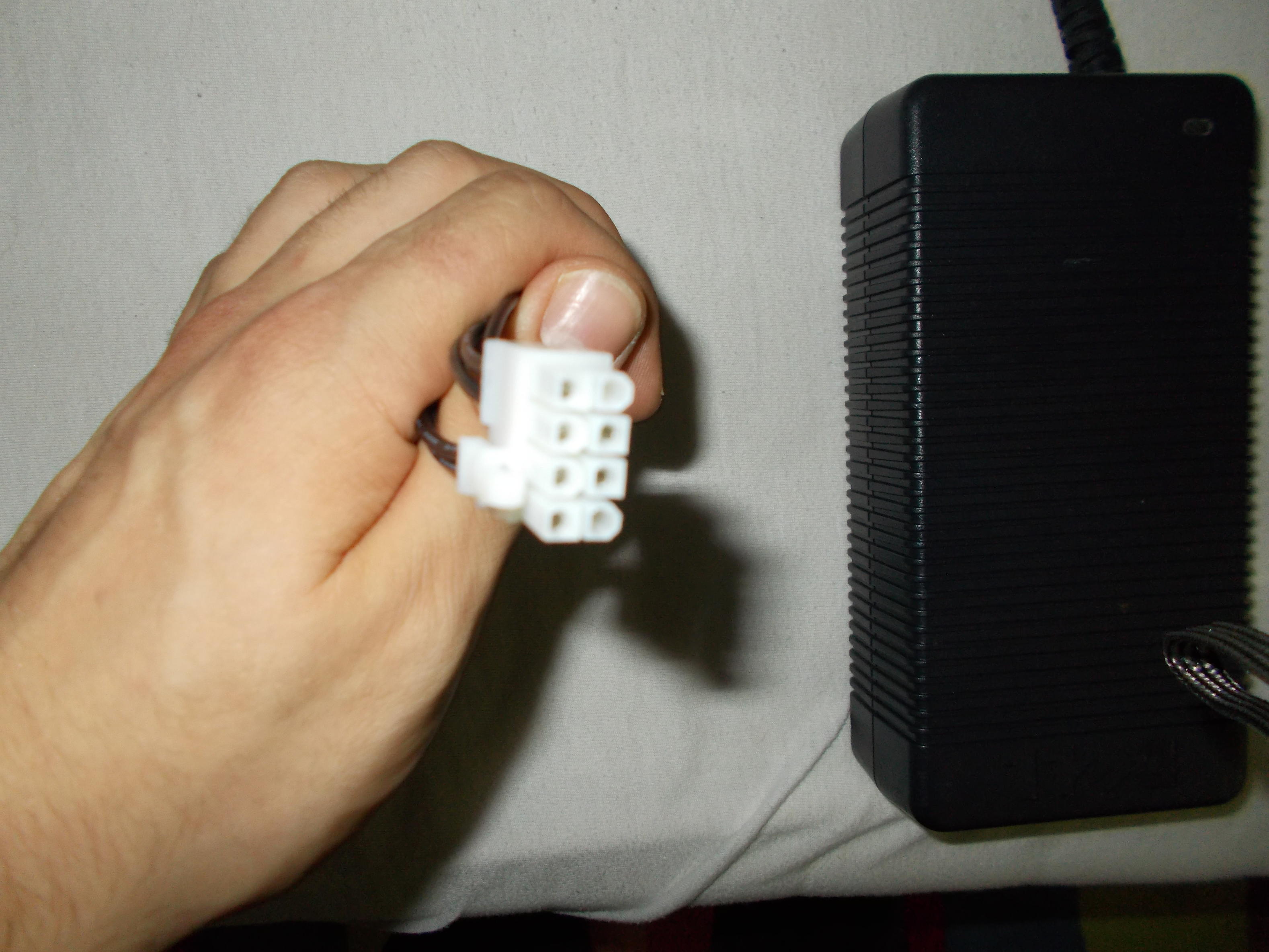

Weiterhin ist mir aufgefallen, dass am Adapter (der auf dem 2. Bild zu sehen ist), der "normale" ATX-Netzteile so umwandelt, dass es den gleichen Stecker hat wie das Dell Netzteil, bei P1 und P4 gar keinen Pin hat. Ich bin mir aber nicht sicher, ob das daran liegt, dass dann dei 6-Pin PCIe-Stecker des ATX-Netzteils verwendet werden müssen.

Das mit der externen Grafikkarte funktioniert eigentlich ganz einfach: man hat einen Adapter, mit dem man eine normale Desktop-Grafikkarte am Notebook anschließen kann und das Netzteil, aber ein ATX-Netzteil wäre mir zu groß und schwer, deshalb möchte ich es möglichst kompakt haben.

Ich hoffe, man kann verstehen, was ich meine.

Ach ja, es ist nicht der 3 Pin Lüfteranschluss, sondern ein ganz normaler 4 Pin Molex-Stecker, nur dass das 5V-Kabel fehlt.
Ich habe mich wohl unglücklich ausgedrückt ;)


Und noch was: wenn man Pin 7 und 8 kurzschließt, schaltet sich das Netzteil ein.


Anhänge

  • DSCN0307.jpg
    524,7 KB · Aufrufe: 375
  • DSCN0311.jpg
    510,4 KB · Aufrufe: 290
Zuletzt bearbeitet:
@Sephe: Ich kann ja nicht wissen um was für einen Stecker sich handelte. Wollte nur darauf hinweisen, dass wenn 5 V benötigt werden, er einen Spannungswandler braucht...



B2T: Hast du deinen Adapter direkt am Netzteil ausprobiert. Funktionsüberprüfung?



Die beiden Molex GND dürften sowieso kurz geschlossen sein. Überprüfen? Ansonsten einfach GND anschließen und 12 V auf Gelb. Zu deinem anderen Molex. Dort gibt es eine 5 V Leitung... siehe vorherigen Post ansonsten.

PS: Welche Grafikkarte handelt es sich. es kann sinnvoll sein, die 12 Volt schienen parallel anzuschließen. Damit die Grafikkarte genug Strom bekommt.

Zuletzt bearbeitet:
Geht nicht, sonst würde ich das ganze ja nich machen ;)

Stimmt, daran habe ich jetzt nicht gedacht. Allerdings glaube ich nicht, dass die 5V Leistung benötigt wird. Ich schaue mir das ganze nochmal an...

Du wirst die 5V brauchen, denn der Adapter, den Du verwendest, ist ein aktiver Buskoppler. Der wird ohne die 5V nicht arbeiten wollen.

Tu Dir selber einen Gefallen, und verwende ein Standard-Netzteil. Meinetwegen auch eines für 1HU-Gehäuse. Und bitte sorgfältiger arbeiten.

Sorgfältiger arbeiten? Ich hab' ja eigentlich noch nichts gemacht.
Da man aber ein 12V Netzteil (mit rundem Stecker) anschließen kann, gehe ich mal extrem stark davon aus, dass ein Trafo bereits auf dem Board ist.

Zuletzt bearbeitet:
Spannungswandler. Ein Trafo ist bei DC ziemlich sinnfrei. Nun, wenn das so ist, hast Du sicherlich mal ein wenig Glück gehabt.

Sorgfältiger arbeiten: Die Befestigung der Lüfter am Kühler der Grafikkarte ist Dir nicht recht gelungen (das geht eleganter, z.B. mit einer Haube). Das Isoband-Gefummel hinter den mini-mate ist ein ziemliches no-go, das kann man sicherlich auch besser (crimpe die Anschlüsse komplett neu, dann sieht es auch sauberer aus und hält länger, Du mußt ja sowieso noch abzweigen zum Buskoppler). Es wäre ebenfalls von Vorteil, wenn Du eine einheitliche Kabelkennzeichnung verwenden würdest. Offene Kontaktstellen am PCIe-Connector finde ich persönlich ziemlich abtörnend, war aber wahrscheinlich nicht anders zu erhalten. Im weiteren Verlauf Deiner umbauaktion solltest Du allerdings sicherstellen, daß die Karte nicht aus dem Slot entfernt werden bzw. raus rutschen kann. Das ganze Geraffel kommt ja hoffentlich noch in ein Gehäuse.

Mag jetzt ein wenig unfreundlich klingen, ist aber nicht wirklich so gemeint. Sorgfalt ist jedoch unerläßlich, führt man arbeiten an und um elektrische Geräte aus. Auch für den Heimgebrauch schadet ein wenig Sorgfalt nicht, und es sieht besser aus.

Die Lüfter sind mit Patafix befestigt :D
Ich habe kein Zeug zum Crimpen und wusste bis jetzt gar nicht, was das ist - wieder was dazu gelernt. Ich werde mir eine Zange kaufen.
Ich meinte Spannungswandler, ich verwechsele diese Namen nur immer wieder... Auf dem Netzteil steht AC/DC. Kann es denn sein, dass es sowohl Gleichstrom als auch Wechselstrom gleichzeitig nutzt?
An den offenen Kontaktstellen kann man nichts machen, das ist aber auch nicht weiter schlimm, da ich mir ein Gehäuse dafür zusammenbauen werde. Ich werde das ganze Zeug natürlich nicht einfach so rumliegen lassen.

Das Ganze ist sowieso eine Übergangslösung, da ich mir einen neuen Grafikkartenadapter bestellt habe (aus China) und natürlich war da etwas defekt, deshalb muss ich noch ein Paar Wochen-Monate warten, bis es repariert oder ersetzt wird, und da ich keinen Desktoprechner mehr habe, muss ich darauf setzen.

Keine Sorge, ich bin scharfe Kritik gewöhnt, wie soll ich's denn sonst lernen? ;)
Also danke dir, ich werde noch daran arbeiten.

Hm, wenn ich mir deine Signatur so anschaue: du hast wohl oft mit Versagern wie mir zu tun, oder?

Uftherr schrieb:
Auf dem Netzteil steht AC/DC. Kann es denn sein, dass es sowohl Gleichstrom als auch Wechselstrom gleichzeitig nutzt?

[SARCASM]Wenn Du Dein Ohr ganz nah an das geöffnete, eingeschaltete Netzteil hältst, kannst Du Hardrock hören. [/SARCASM] ("Liebe Kinder, bitte macht dies nicht zu Hause nach")

Es bedeutet wohl eher, daß das Netzteil primärseitig mit Wechselspannung gespeist wird (AC=Alternating Current, "Wechselstrom") und sekundärseitig Gleichspannung anliegt (DC=Direct Current, "Gleichstrom). Nicht verwirren lassen von den Bezeichnungen: Das Netzteil selber ist eine Spannungsquelle, keine Stromquelle, daher habe ich die Begriffe Gleichspannung und Wechselspannung verwandt statt der wörtlichen Übersetzung von AC bzw. DC.

Uftherr schrieb:
Hm, wenn ich mir deine Signatur so anschaue: du hast wohl oft mit Versagern wie mir zu tun, oder?

Nicht Versagern, Laien. Auch Du bist ein Laie, zumindest per Definition (vgl. TRBS 1203). Laien können die Gefährdungen, die von elektrischen Anlagen und Geräten ausgehen mangels Erfahrung und Ausbildung nicht einschätzen und neigen dazu, diese als gering zu betrachten, denn "es ist ja noch nie etwas passiert".

Auch bin ich (auf Grund meiner Ausbildung sowie meiner Berufserfahrung) verpflichtet, auf diese Gefährdungen hinzuweisen, deswegen eben dieser Disclaimer. Für mich gibt es eben keinen Dienstschluß mehr. Ich könnte tatsächlich zur Verantwortung gezogen werden, würde ich hier jemanden wissentlich oder fahrlässig gefährden.

Jede Elektrofachkraft mit einschlägiger Ausbildung ist übrigens ähnlich verpflichtet, und kann auch nach Feierabend/Dienstschluß noch belangt werden, wenn sie Mißstände in der Betriebssicherheit elektrischer Anlagen bzw. Einrichtungen nicht aufzeigt bzw. durch ihr Handeln dritte gefährdet. Dies wird meist nur nicht gelehrt in der normalen Ausbildung. Vor Gericht aber kann man sich nicht mehr mit "nicht meine Baustelle" rausreden. Da gilt die Fachverantwortung.

@Twostone:

Du hast Recht Vorsicht ist die Mutter der Porzellankiste.


Naja B2T:


Warum sollte ein gewöhnliches Netzteil nicht funktionieren. Zum Einschalten des Standard ATX-Netzteil muss Grün und Schwarz kurzzeitig gebrückt werden. Zum testen wäre dies wohl das Beste. Du musst außerdem damit rechnen, dass du nicht die volle Leistung durch deinen PCIE Port??? bekommst.
