Eigene Addierwerke/Schaltungen bauen

[Stannis]

Ich brauche einen Transistor, mit dem sich AND, XOR und OR verwirklichen lassen.
ATMEGA8 und 16 schaue ich mir mal an.

Und was ist denn ein Layout? N Schaltplan halt, oder?

edit: Atmega ist ja kein Transistor^^
Also, wie erwähnt: Ich brauche Transistoren mit niedrigem Spannungsbereich, mit denen sich die Logikgatter nachbauen lassen.



[miac]

Als Transistoren kannst Du irgendwelche billigen nehmen, hier die oft benutzten:
http://www.wolfram-zucker.de/elektronik/transistoren.htm



[florian.]

lass doch das Logikgatter nachbauen sein.

Schaltplan: Zeigt wie was wo verschalten ist.
--> man erkennt die Funktion
Layout: Zeigt die Tatsächlichen Bauteile und wie diese auf der Platine miteinander verbunden werden.
--> man erkennt den Aufbau

Bei deinem Addierer Beispiel(ich bleibe bei 4 Bit, weniger ergibt m.M.n. keinen Sinn) stoßt man ohne Layout selbst als geübter bastler schnell an die Grenzen des Sinnvollen. (Irgendwo fehlt der Platz sodas man irgendwas hinmurksen muss)

ein Layout ist also pflicht, schon aus dem einfach grund, dass du siehst wie aufwendig deine Pläne sind.



[miac]

Also ich finde das mit dem Steckboard okay. Wenn man erst einmal sich umschauen und ein wenig probieren will, ist das völlig in Ordnung. Man kann als Anfänger nicht alles gleich richtig machen, und da ist Löten schlecht geeignet. Aber nur für kleine Schaltungen.

Da gibt es ja auch Baukästen zu kaufen.



[florian.]

steckboard okay, aber das ist dann doch etwas anderes als ein "Brett"
gibt es übrigens auch günstig bei Reichelt, 14€ glaub ich + 7 € für entsprechende kabel



[Stannis]

Hättest du einen Link zu diesem Brett + Kabel?

Frage an die Schaltexperten:
Kann man ein Oder-Gatter einfacher aufbauen, als dieses hier?

edit: Folgendes Problem ergibt sich:
Wenn ich die Schaltungen aus Transistoren nachbauen will, dann scheinen die Transistoren wegen ihrer komischen Form schlecht in normale Platinen zu passen.
Gibt es keine passenden Transistoren zur Platine?



[florian.]

Fragen über Fragen
und ich versteh immer noch nicht wieso du so etwas komisches machen willst....

aber nun gut:
Steckbrett
Drahtbrücken

ein Oder Gatter kann man auch einfach mit zwei Dioden aufbauen.
Sagt ja keiner das du CMOS nehmen musst.


welche Bauform hast du den Aktuell? TO220?
TO220 kann man auf aufrecht auf Platinen Löten.
TO220 nimmt man gerne, denn TO220 kann ohne Kühlkörper ca. 1Watt Kühlen
(ist dann aber schon gut und gerne 200°C warm)
TO92 wäre auch noch eine Gängige Bauform, kann aber viel weniger Leistung abgeben.


wie viel Bit soll dein Addierer denn haben?
und wieso willst du dir das ganze so kompliziert machen?
Logik Gatter selber aufzubauen braucht ne menge platz und bringt nunmal überhaupt nichts.

Bisher hab ichs mir verdrückt, aber nimm doch sowas:
4 Bit Volladdierer
Und widme dich dann Projekten die auch wirklich etwas bringen.



[Stannis]

Gefunden habe ich diesen Transistor.
Die anderen sind 3mm groß, damit kann man unmöglich arbeiten.

Was ich bauen will siehst du auf Seite 1, wo ein von mir erstellter Schaltplan für einen 4-Bit-Addierer dargestellt ist - den ich jetzt bauen mag.

Das Nachbauen der Logikgatter bringt mir Verständnis für diese und genau wie der Addierer selbst Spaß an der Freude.

Zuerst möchte ich das machen, danach etwas anspruchsvolleres.
Du bist natürlich herzlich eingeladen, konkrete Projektvorschläge zu nennen.



[florian.]

wie willst du das ganze nun aufbauen?
auf ein Steckbrett bekommst du den Transistor schonmal nicht.
jeh nachdem wie du es aufbaust, brauchst du natürlich unter Umständen andere Bauteile.
--> ich würde ja ne Lochrasterplatine empfehlen, denn da machst dir so viel Arbeit, und bei nem Steckbrett macht man es hinterher wieder Kaput.

zu deinem Transistor:
wieso willst du Teure CMOS Leistungstransistoren einsetzen?
zum einen sind die immer recht groß und zum anderen auch sehr Teuer.

ein 0815 Standard Transistor wäre der: BC 548

ob ein Bauteil 52 cent oder 4 cent kostet macht sich im Geldbeutel schnell bemerkbar
vor allem wenn man 20-30 einsetzen will....


PS: was stört dich an 3mm großen Bauteilen?
es gibt 0,3mm große Bauteile, das ist klein, aber 3mm?



[miac]

Du solltest keine MOS und keine Leistungstransistoren verwenden. Die 3mm Transistoren, wie Du sie nennst, sind die richtigen. Zum Beispiel so ein BC238. Du brauchst auch Widerstände und eventuell Dioden. Das ist nicht so einfach. Da mußt Du dich schon etwas mit Halbleitertechnik auseinander setzen, um auch die Schaltpunkte zu berechnen.

Die Logikgatter nehmen da vieles von ab.



[florian.]

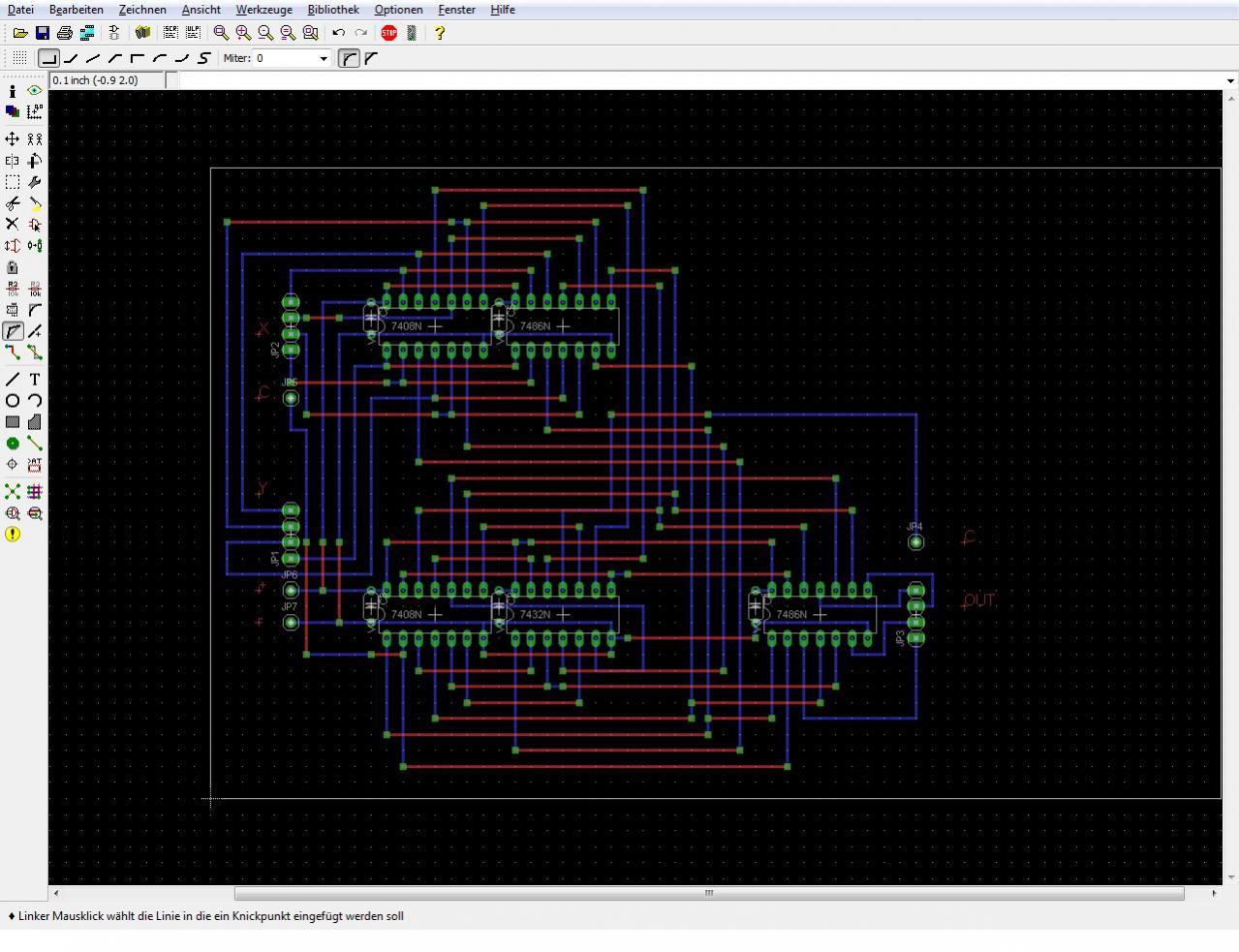

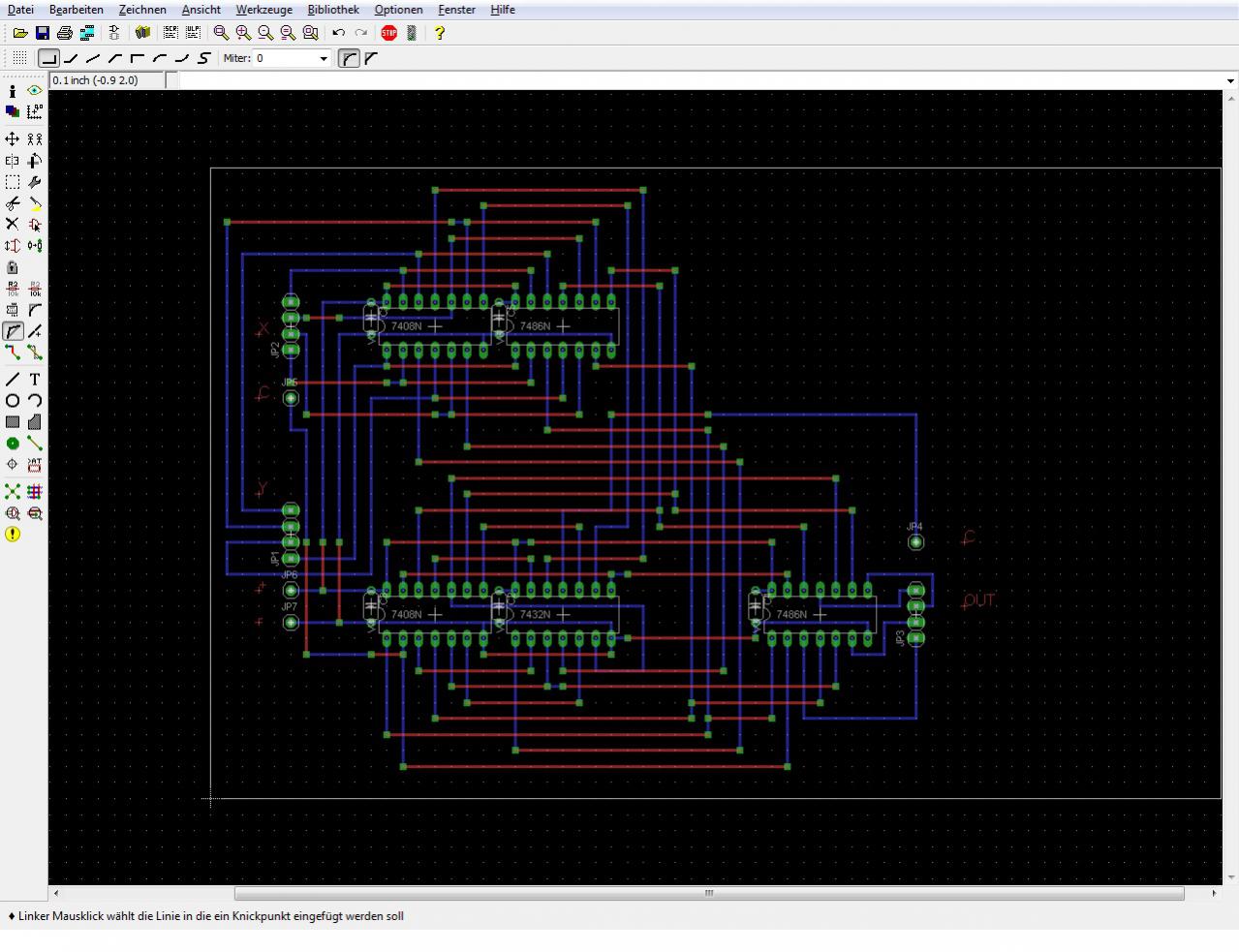

Ich hab mir gerade mal die Mühe gemacht einen 4 Bit volladdierer zu Layouten.
(das Layout ist hingeklatscht, gibt also ne menge zum Optimieren)

das gibt eine Platine von 10x12cm.
wenn du die gatter nun noch mit Transistoren aufbauen willst, brauchst du rund 200 Bauteile.
das wird dann ca. 16x20cm groß und ist relativ voll.

willst du dir das wirklich antun?
