Gigabyte: GA-EX58-UD5 Problem

[Xeljaga]

Ich versuche mich möglichst verständlich auszudrücken

Erstmal meine Komponenten

CPU: i7 920
Mobo: Gigabyte: GA-EX58-UD5
Graka: Nvidia 295GTX
RAM: Mushkin DDR3 XP3-12800 7-8-7-20 3x2GB

Folgende Probleme:

1. Das Mobo nimmt im Normalmodus (bzw. wenn ich nichts verändere) ein Timing von 8-8-8-20

2. Das Mobo gibt den RAMS eine Frequenzy von 1066 was aber 1600 sein sollte. (man munkelt ja i7 + hohe Mhz Zahlen eh keine grosse Leistungssteigerung aber trotzdem..)

3. Das Mobo verlinkt den QPI mit dem RAM Takt (entweder bin ich blind oder man kann's bei dem BIOS echt nicht ändern)

4. Wenn ich den QPI bzw. die 20x133= 2,67Ghz verändere auf z.B 20x134 startet das Windows gahrnicht.

Ich habe den Vcore vom CPU auf Auto und die RAMs auch. "Turbo" aktiviert und "Full Thrust" auch.

Ich hoffe jemand hat da eine Lösung, ich finde nämlich nicht wirklich etwas im Internet :s ..



[Xeljaga]

So..

Ich habe nun mal diesen Turbo Modus und die Option Full Thrust wieder auf Default gestellt und siehe da:

3.2Ghz CPU Takt und 1600 Mhz für die RAMs und das bei 1.025V für die CPU im Desktop und 1.1~V während Spiele (Vcore: Auto). RAM immer auf 1.64V

Lustigerweise zeigt mir Windoof nur 2.67Ghz @ 2.7 Ghz~ an, genau dasselbe bei Dxdiag



[Falke]

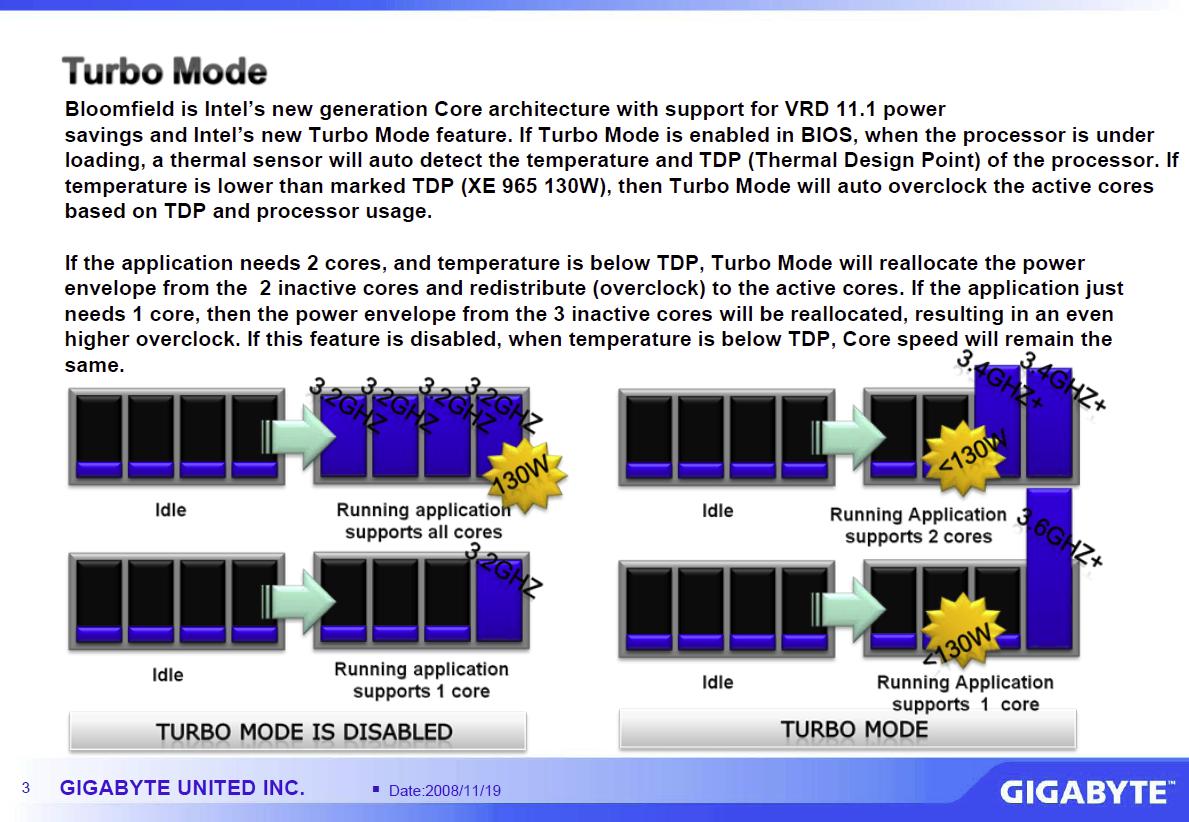

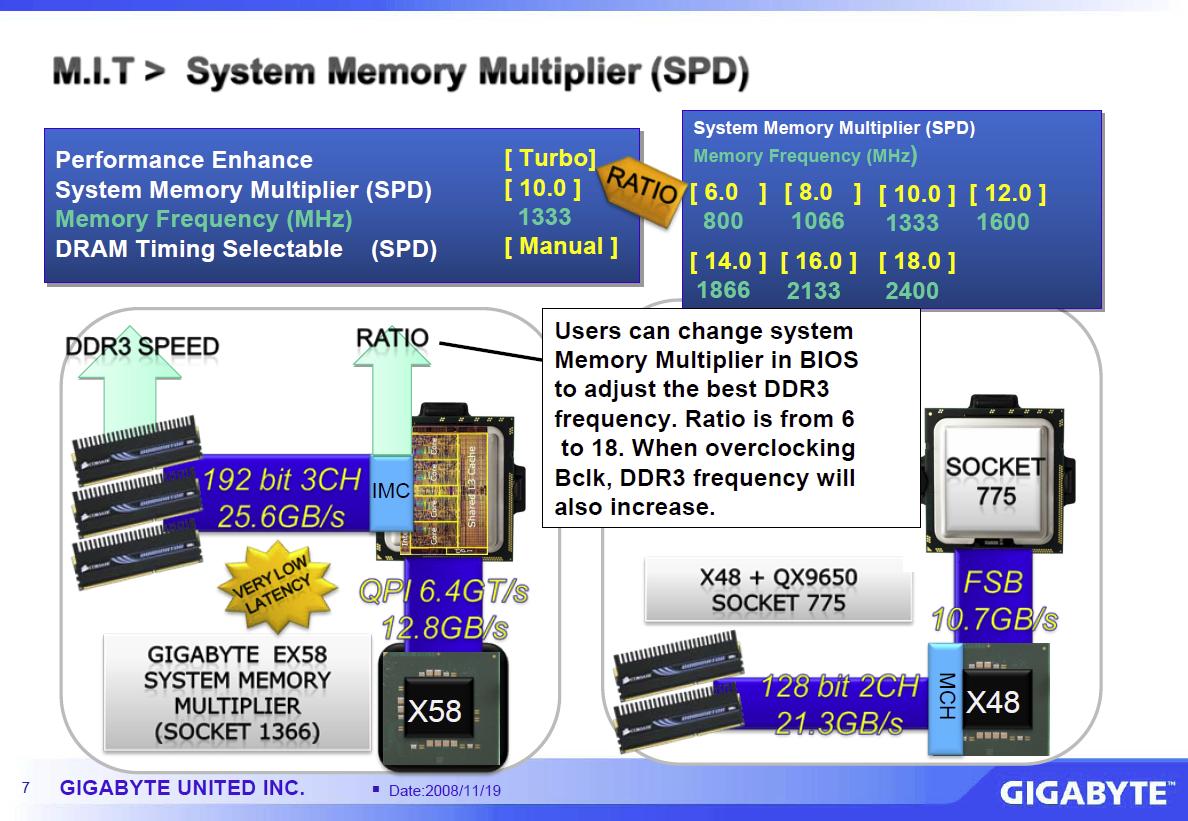

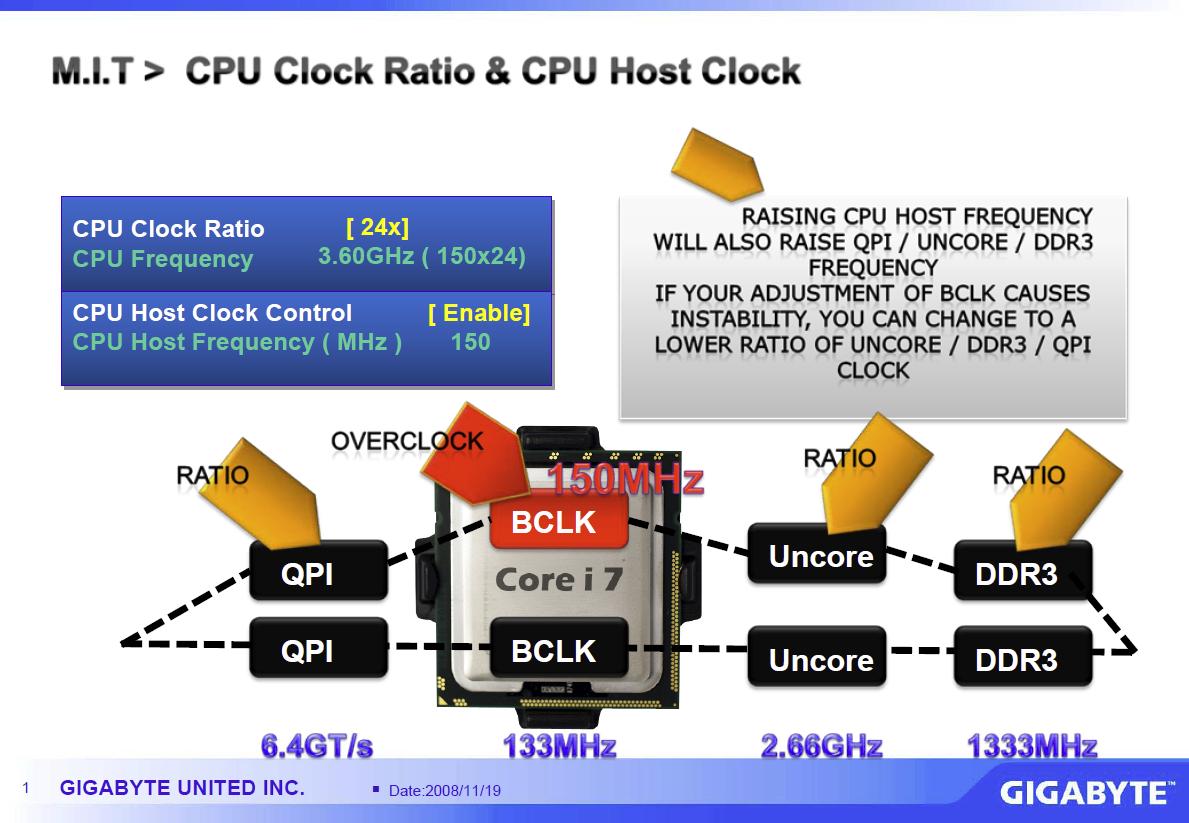

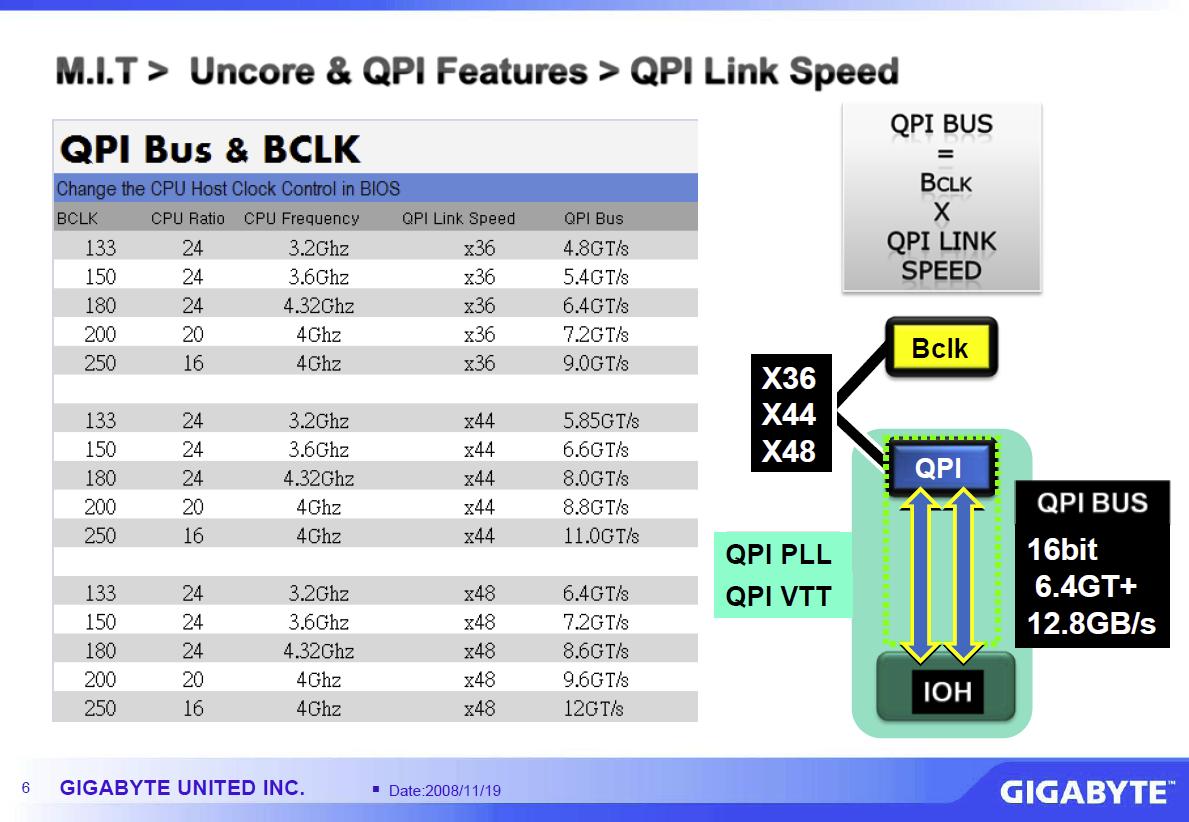

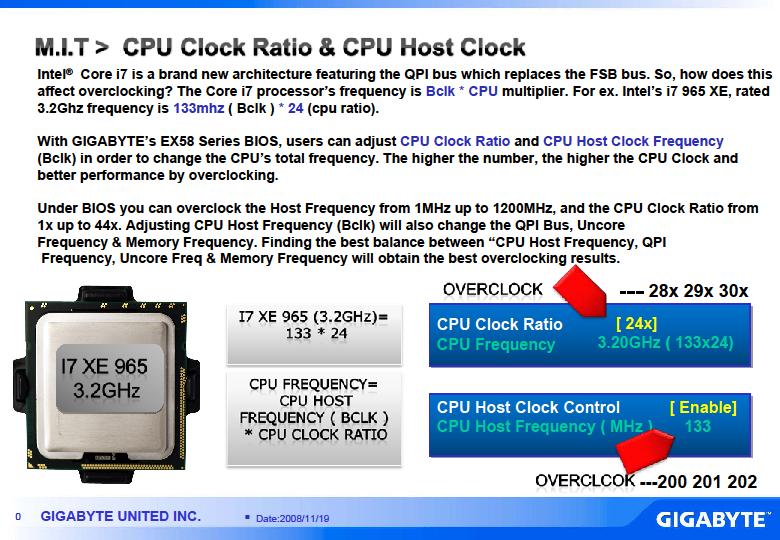

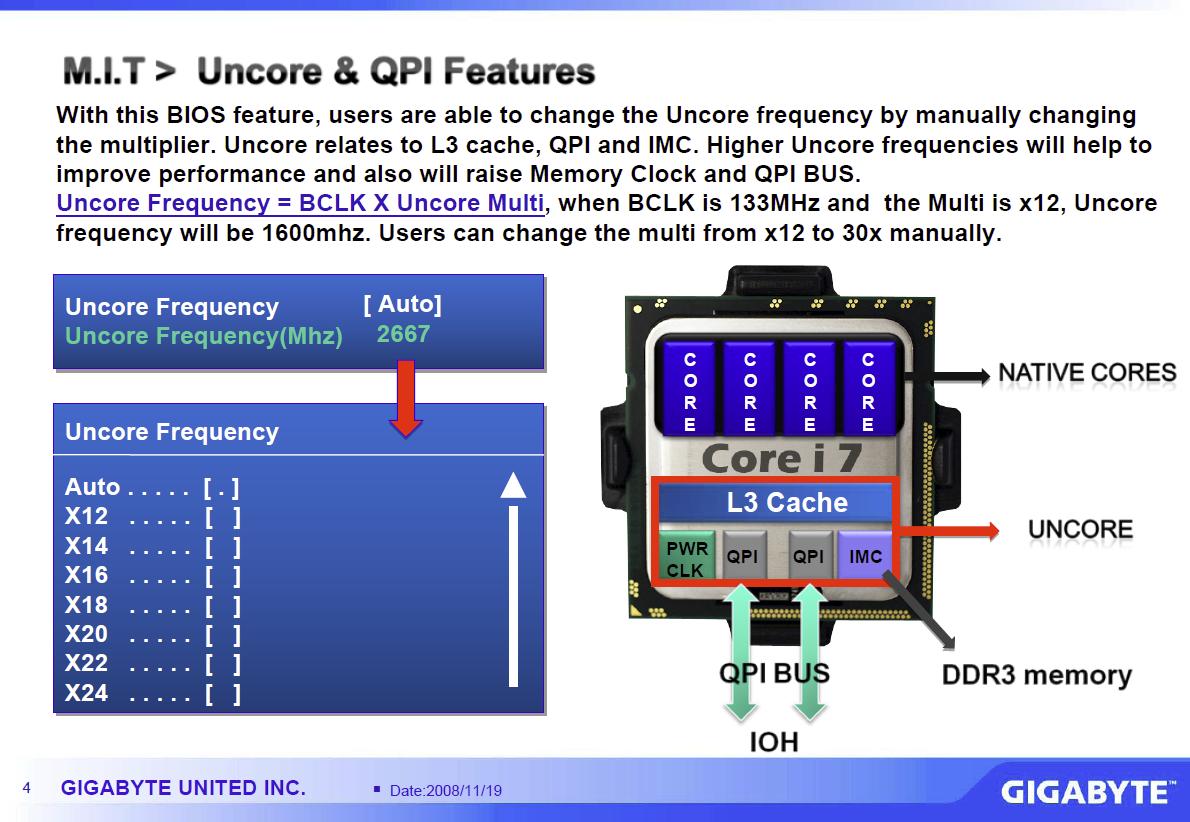

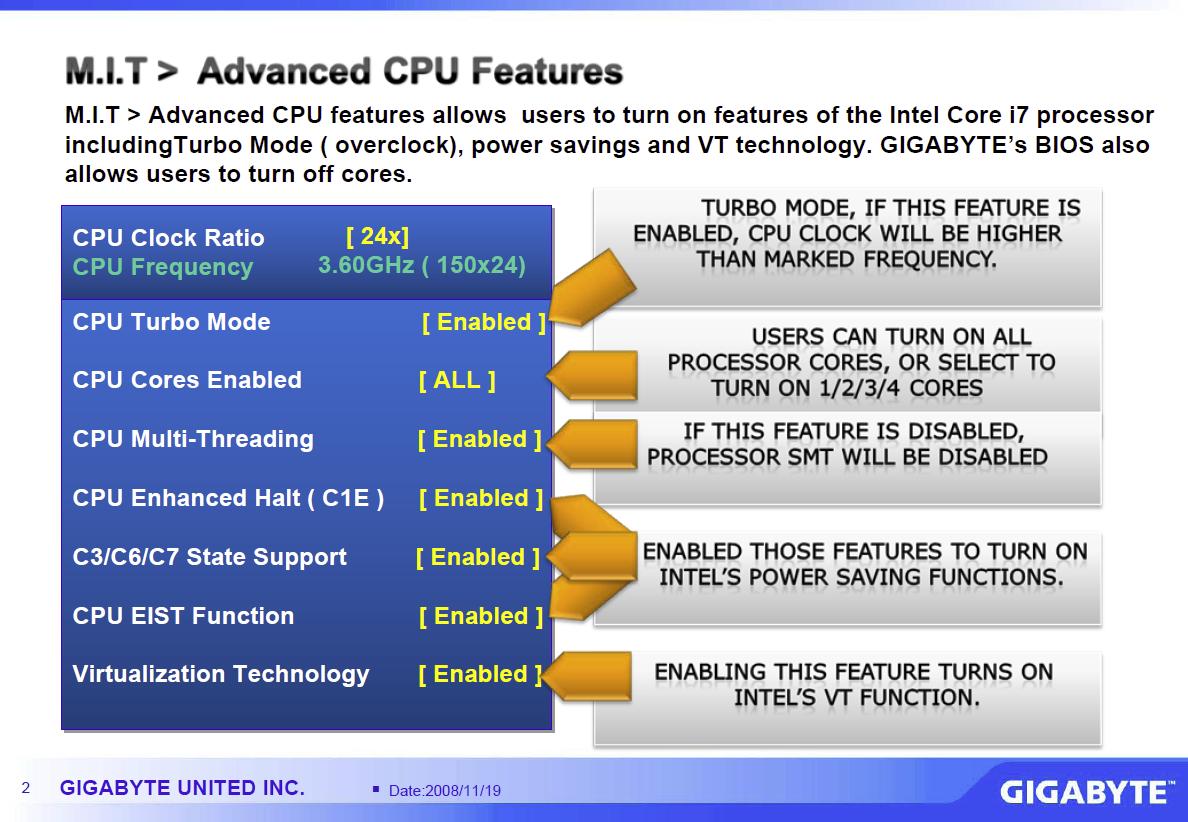

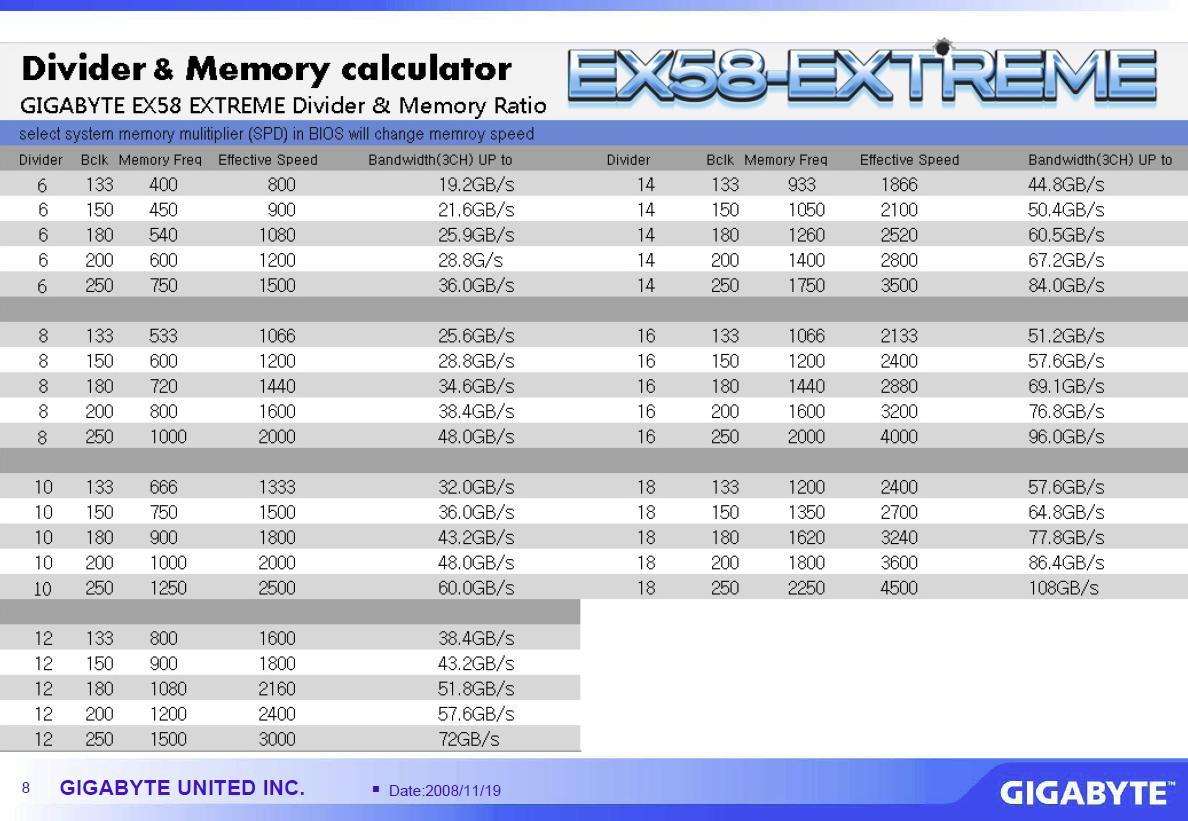

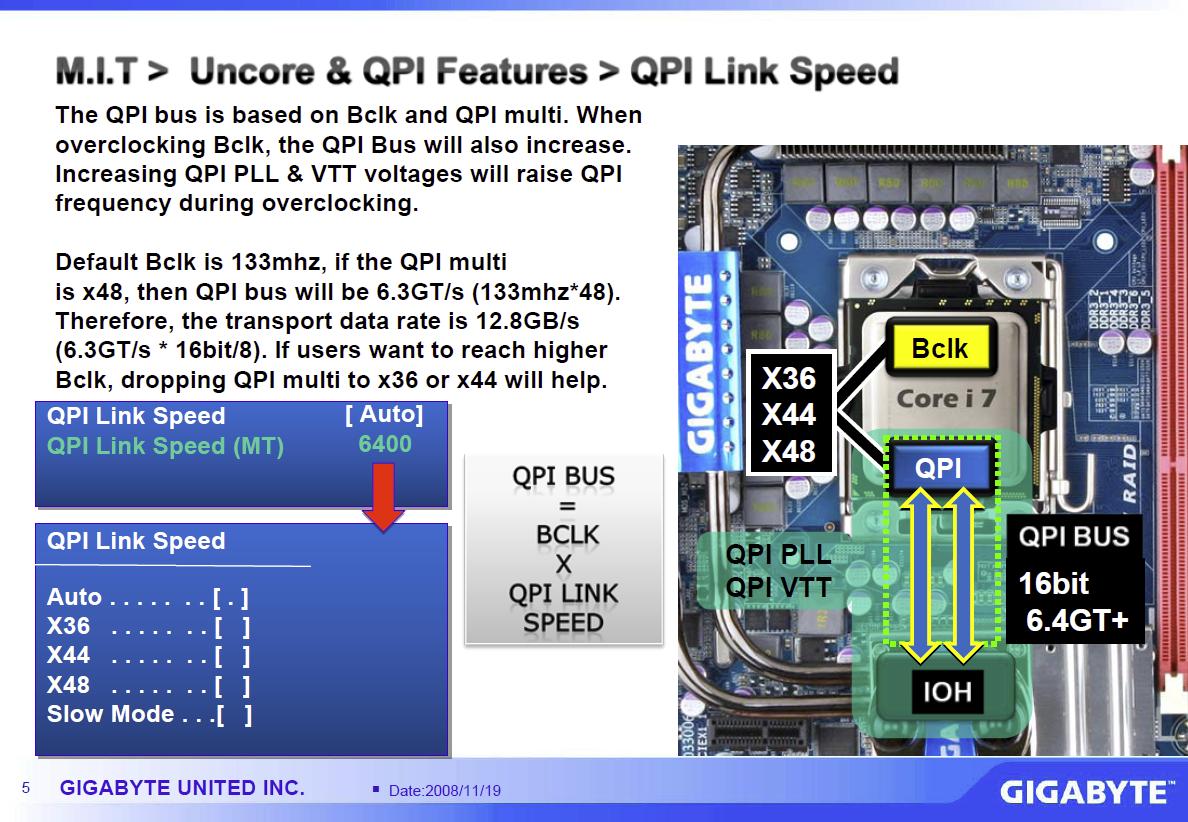

Habe hier von GB etwas was anderen vielleicht eine Hilfe ist.

Gruss Harry



[Xeljaga]

@Falke

edit: http://img26.imageshack.us/my.php?image=unbenannt1yz5.jpg

Kann mir das jemand erklären? Liest das Tool falsche Daten aus?



[Falke]

@Xeljaga, hi du schreibst oben:

RAM: Mushkin DDR3 XP3-12800 7-8-7-20 3x2GB

im Post sehe ich nur Mushkin DDR3 - 10700 (1333MHz) kann sein das die werte für 1600MHz nicht im SPD stehen
weil dies OC werte wären aber ist schon komisch, frag mal nach wo du den Speicher gekauft hast,
möglich das die dir den falschen geschickt haben.

Gruss Harry



[Romsky]

Also ich habe den sleben Speicher, SPD Daten sind bei Core I7 Systemen überflüssig, diese Daten stehen nur noch da um die Kompatibilität zu Sockel 775 zu wahren.

Der RAM ist auch definitiv PC12800 also 1600MHz.

Im SPD des XP3-12800 sind nur folgende Werte hinterlegt:

444MHz@6-6-6-16 1.5V
593MHz@8-9-9-22 1.5V
667MHz@9-10-10-25 1.5V

Um die korrekten und optimalen Werte zu erreichen muss man diese auch im Bios einstellen.

Die Optimalen Einstellungen für den RAM sind 1600MHZ@7-8-7-20@1.64V Commandrate 1 bzw. 1600@7-7-7-20@1,64V Commandrate 1
Desweiteren ist wichtig bei allen RAM-frequenzen die höher als 1066MHz sind teilweise auch die QPI Spannung zu erhöhen.

P.S. Eventuell hast du auch eins ehr altes Bios drauf, denn Optionen wie FullTrust gibt es bei meinem EX58-UD5 im Bios nicht. (zumindest habe ich die nie gefunden)
Wichtig ist bei Gigabyte die werte alle manuell einzustellen, denn mit den Auto Settings und übertakten gibt das Gigabyte gnadenlos zu viel Spannung. Beispiel:
bei mir mit 3800MHz (20x190) gebe ich dem QPI 1.30V (Intel sagt max. 1.35V) wenn ich aber bei gleichen Einstellungen die QPI Spannung auf Auto lasse gibt das Gigabyte dem QPI satte 1.54V
Was meines erachtens viel zu viel ist!


Gruß

Romsky



[Xeljaga]

Hmm hab halt die Verkaus-BIOS drauf, kP ^^ ..

Danke jedenfalls für die Info, läuft jetz eig. wie ich's wollte mit den Spannungen muss ich noch etwas spielen, läuft aber absolut stabil.

hab jetz den i7 920 auf 3,2Ghz (Vcore: Auto) und bei mir gibt er unter Last 1,1V-1,3V
RAM auf 1600 Mhz mit 1,64V (Spannung: Manual)

QPI Spannungen usw. muss ich mal genauer anschauen bzw. experimentieren.



[Romsky]

Setz die QPI-Sapnnung auf 1.28V oder besser 1.30V. Wenn du EasyTune nimmst, kannst du die Spannung welche momentan auf den QPI gegeben wird auslesen, ich wette das die schon weit über 1.30V liegt, was die chipsatz heisser macht und auch unnötig ist.



[Falke]

Kleine Info noch welches nicht vom MB sondern CPU abhängig ist,
um den RAM so schnell laufen lassen zu können wird wohl die QPI- Spannung
erhöht werden müssen, wieviel hängt von der güte der CPU ab ,
nur das bei einer Spannung über 1,28V also 1,30V und mehr bekommst du wohl ein an-aus Kaltstart Problem soweit ich weiss, wurde so schon gemeldet von anderen User.
Gruss Harry

Edit:
Kleiner Nachtrag

Alle GA-EX58 Boards
Problem: Kaltstart An-Aus-An ab einer QPI/Vtt Spannung von 1.30V oder höher...
Info: Bin mit Taiwan in Kontakt, dass das geändert wird !!!
Abhilfe: z.Z. die QPI/Vtt Spannung unter 1.30V einstellen... z.B. 1.28V und mit LinX ein Test durchführen...



[Romsky]

Also zumindest bei mir gab es nie Probleme mit dem an-aus Kaltstart Bug. Selbst als das Board dem QPI automatisch 1.5V gegeben hatte keine Probleme.


Gruß

Romsky

Wie gesagt:

Habe keine Probleme feststellen können. eventuell liegt es aber daran das ich unter Kaltstart-Bug was anderes Verstehe als du.
Was meinst du denn genau mit dem Kaltstart-Bug?



[Xeljaga]

was ist den die CPU-PPL Spannung?

ja sie ist auf 1.4V werd gleich mal runterschrauben mal sehen was passiert.



[Falke]

@Xeljaga, hi nicht CPU-PPL Spannung sondern QPI/Vtt Spannung

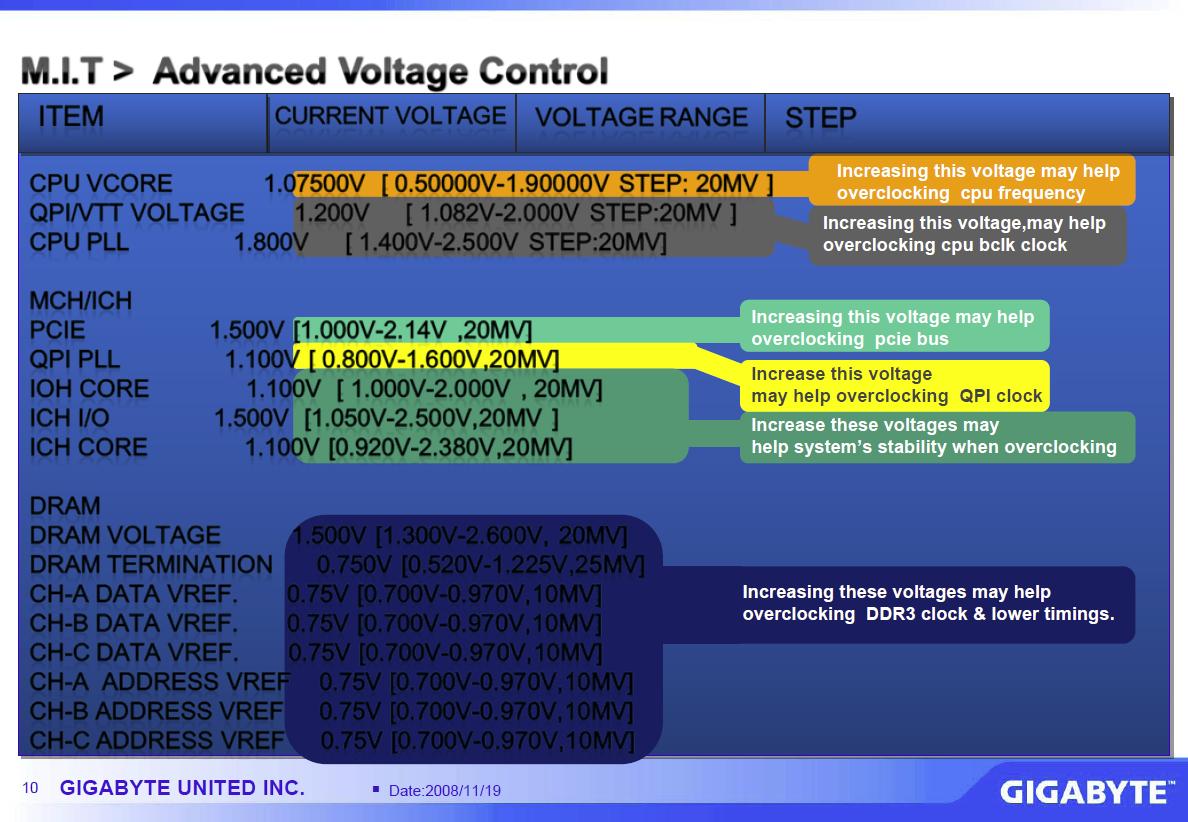

schau bitte nochmal hier https://www.computerbase.de/forum/attachments/10-jpg.129633/ und dann in deinem Bios.

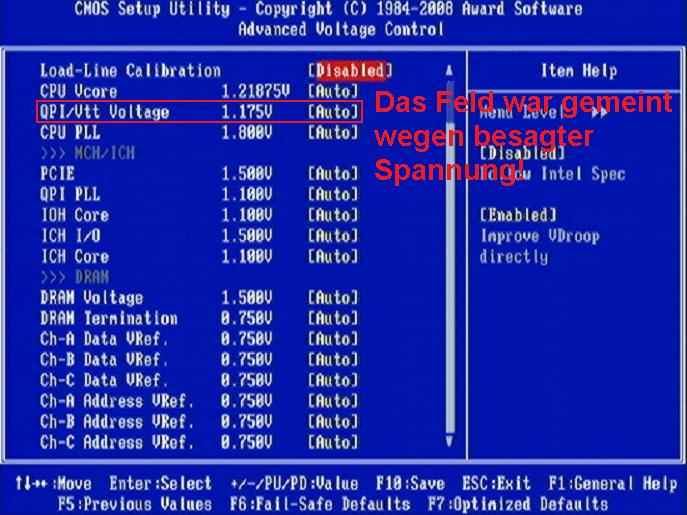

Dies Feld im BIOS ist gemeint, siehe Bild

Hier noch der download Link für LinX,
https://www.computerbase.de/forum/attachments/linx-7z.129642/

Gruss Harry



[Xeljaga]

Ah sry hab mich da unverständlich ausgedrückt, ich wollte wissen was diese Spannung ist. Die 1.3V hab ich natürlich auf den QPI/Vtt gegeben ^^..



[Dominion]

@ Xeljaga:

Zum besseren Verständnis könntest Du mal in diesen Thread hineinschauen. Dort findest Du in Post # 1 unter der Überschrift "Nützliche Links" drei OC-Anleitungen mitsamt Erläuterungen zum i7, eine davon mit Video (hier wird das Gigabyte UD5 verwendet).

MfG,
Dominion1.



[Falke]

Hallo Xeljaga,

hab mich da unverständlich ausgedrückt

du hast Post, ne ich habe dich wohl falsch verstanden gehabt.
Gruss Harry



[Xeljaga]

Danke @ dominion1 und Falke, sowas nenn ich community !
