Golden Fingers beschädigt.

[Fujiyama]

Ich vermute das die Pinbelegung ähnlich bzw. gleich ist wie bei vergleichbaren Karten.
Dazu müsste man sich mal verschiedene Karten anschauen.



[rg88]

Hatte versucht rauszufinden für was die pins sind, konnte aber leider nichts finden.

Wieso? Die Pin-Belegung ist doch eine offizielle Spezifikation und nicht Herstellerabhängig.
Die Frage ist, was es dir bringt, wenn du die Pin-Belegung kennen würdest?

Ich vermute das die Pinbelegung ähnlich bzw. gleich ist wie bei vergleichbaren Karten.
Dazu müsste man sich mal verschiedene Karten anschauen.

Natürlich ist die gleich. Der Anschluss ist genormt

https://docplayer.org/4149247-Pci-express-als-grafikschnittstelle.html



[Fujiyama]

@rg88
Hab ich mir fast schon Gedacht, wär auch Blödsinn wenn jeder Hersteller sein eigene Suppe kochen würde. Man muss sich an Standards halten.



[rg88]

@Fujiyama wie sollte das auch funktionieren? Das Mainboard hat ja für jeden Pin (oben und unten sind NICHT sie selben) eine eigene Leitung die irgendwo hinführt. Also entweder zur Stromversorgung oder zum Chipsatz (heute bei fast ausschließlich SoC-CPUs entsprechend zum Prozessor).
Das kann man gar nicht anders belegen auf GPU-Seite.
Man kann nur Pins nicht belegen, weil man weniger Erdung braucht, oder nur einen Teil der Spannungsversorgung oder nur einen Teil der Datenleitungen (drum sind die Karten auch unterschiedlich lang die da reinpassen, aber dann eben mit x1, x4... x16 angebunden)
Was man für sein Produkt nun braucht, das liegt in der Hand des Herstellers der Karte, aber die Verwendung der Pins ist festgelegt und steht nicht zur Disposition



[Minkej]

Danke, das hat mir weiter geholfen. Ich versuche mein Glück mit kleben und eventuell dann auf x8 die graka laufen zu lassen.
Euch noch ein schönes Wochenende.



[simoron]

Kann man sowas reparieren?

Nein.



[AssassinWarlord]

Nein.

doch...

nur weil man selber sowas noch nie gesehen hat wie an das reparieren kann, heist es nicht sofort - unmöglich...

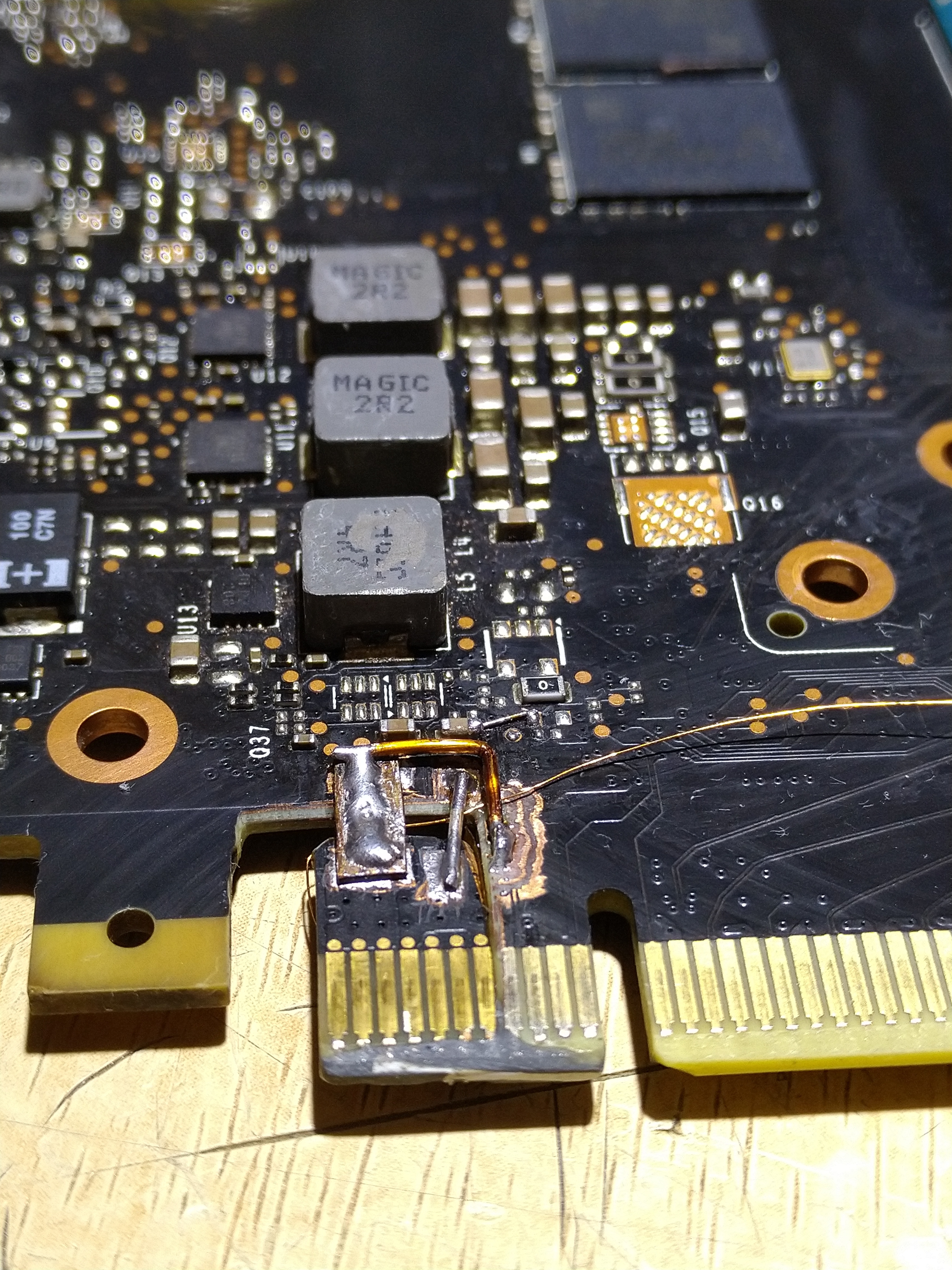

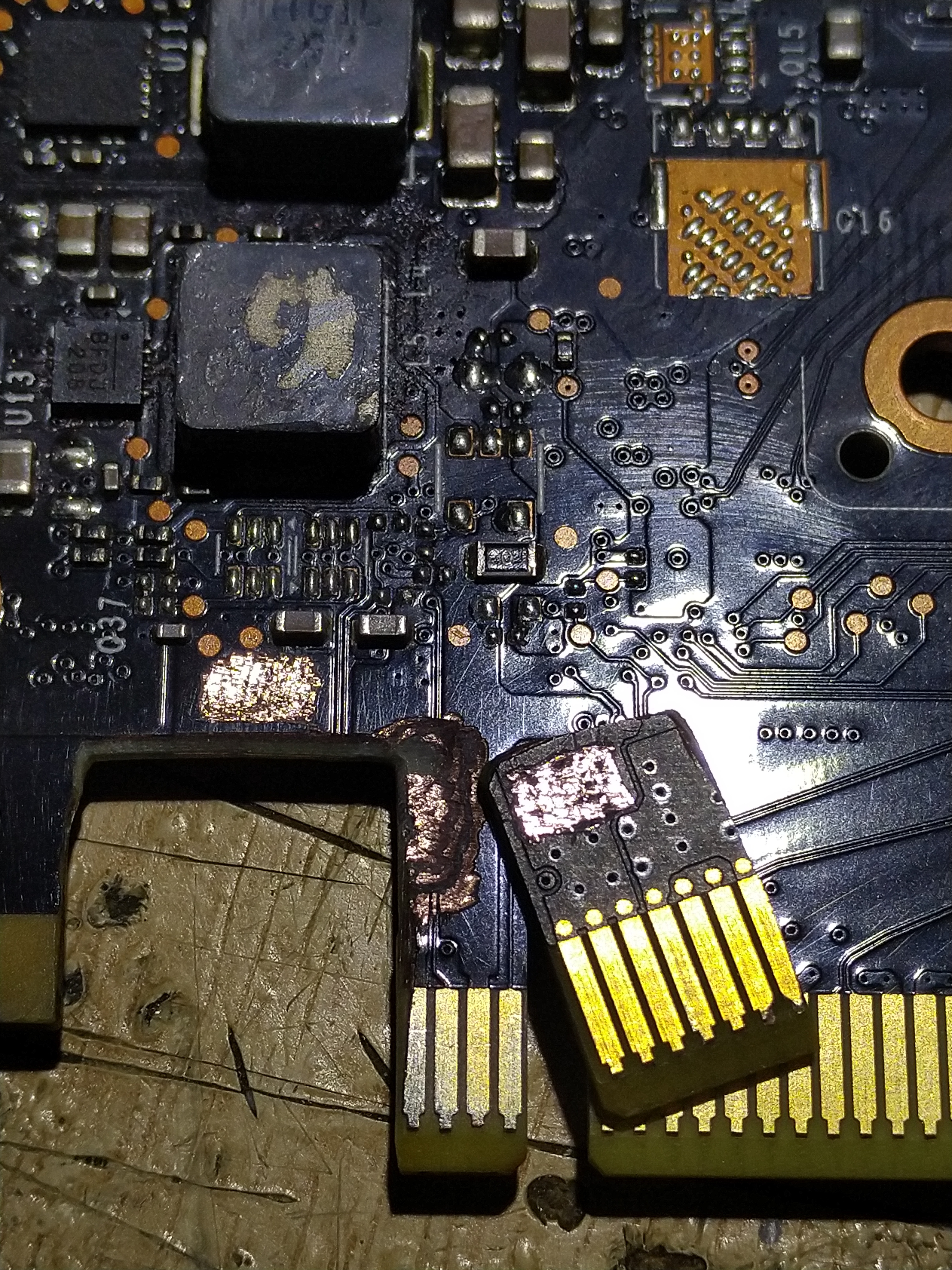

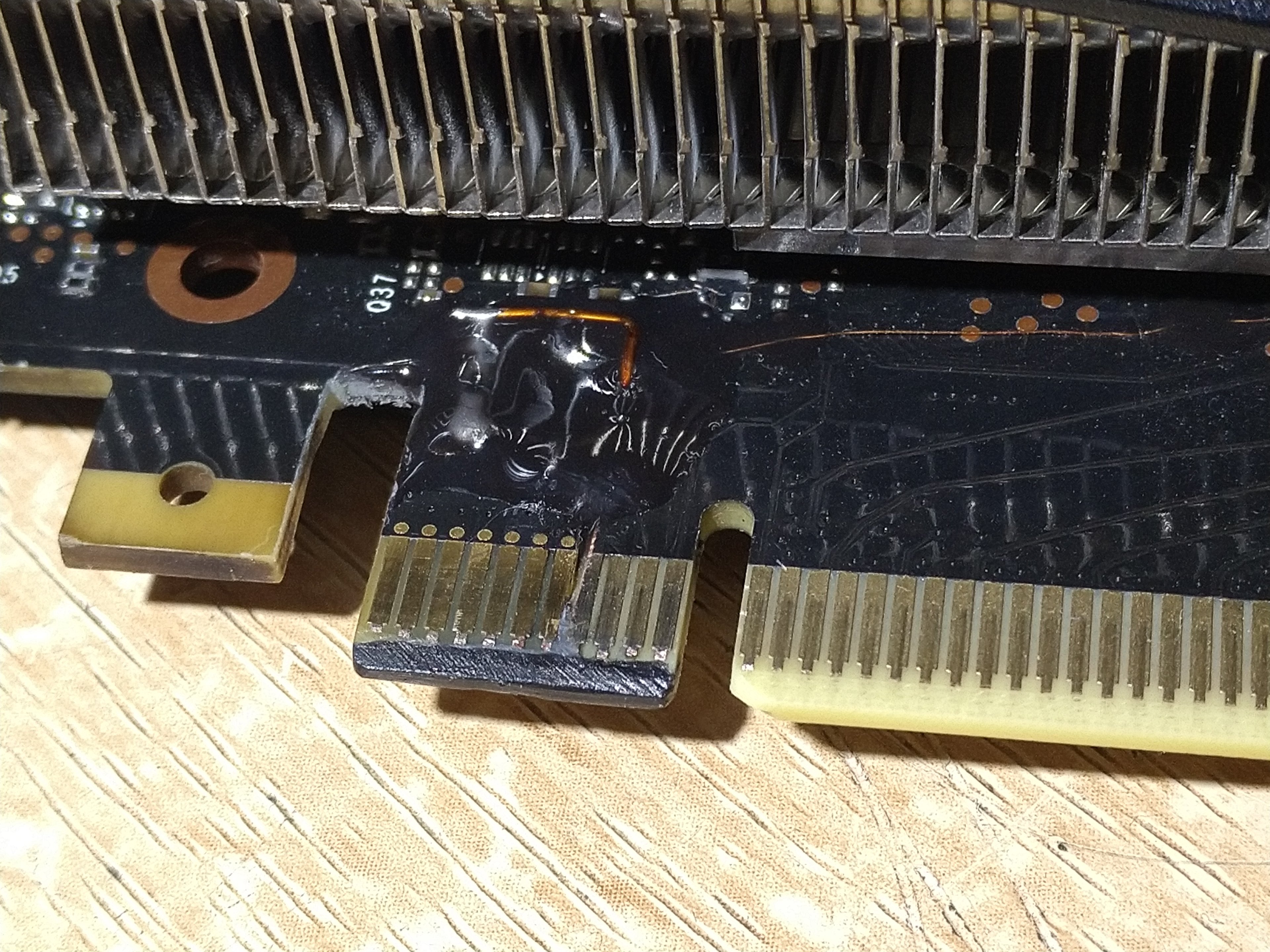

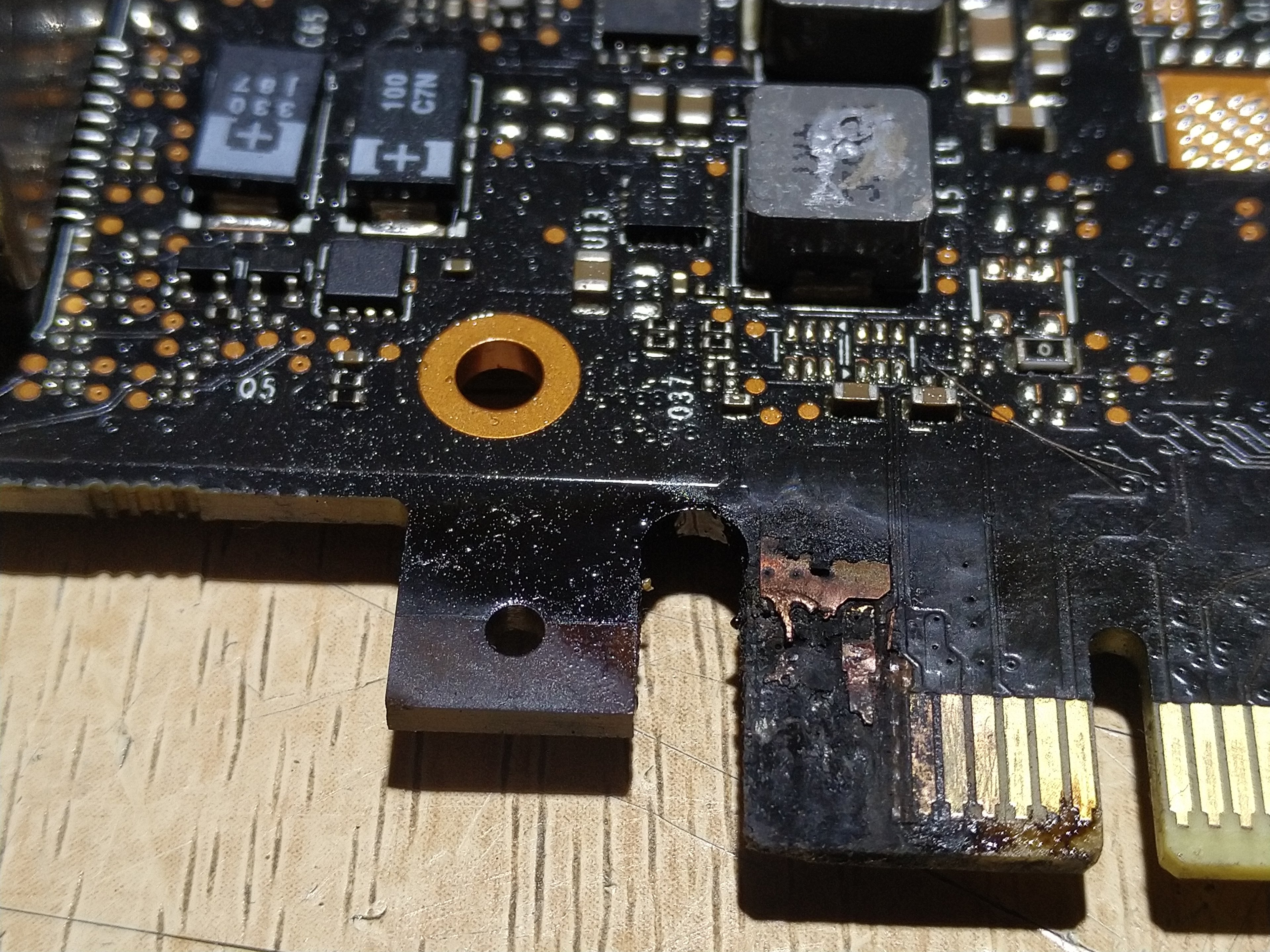

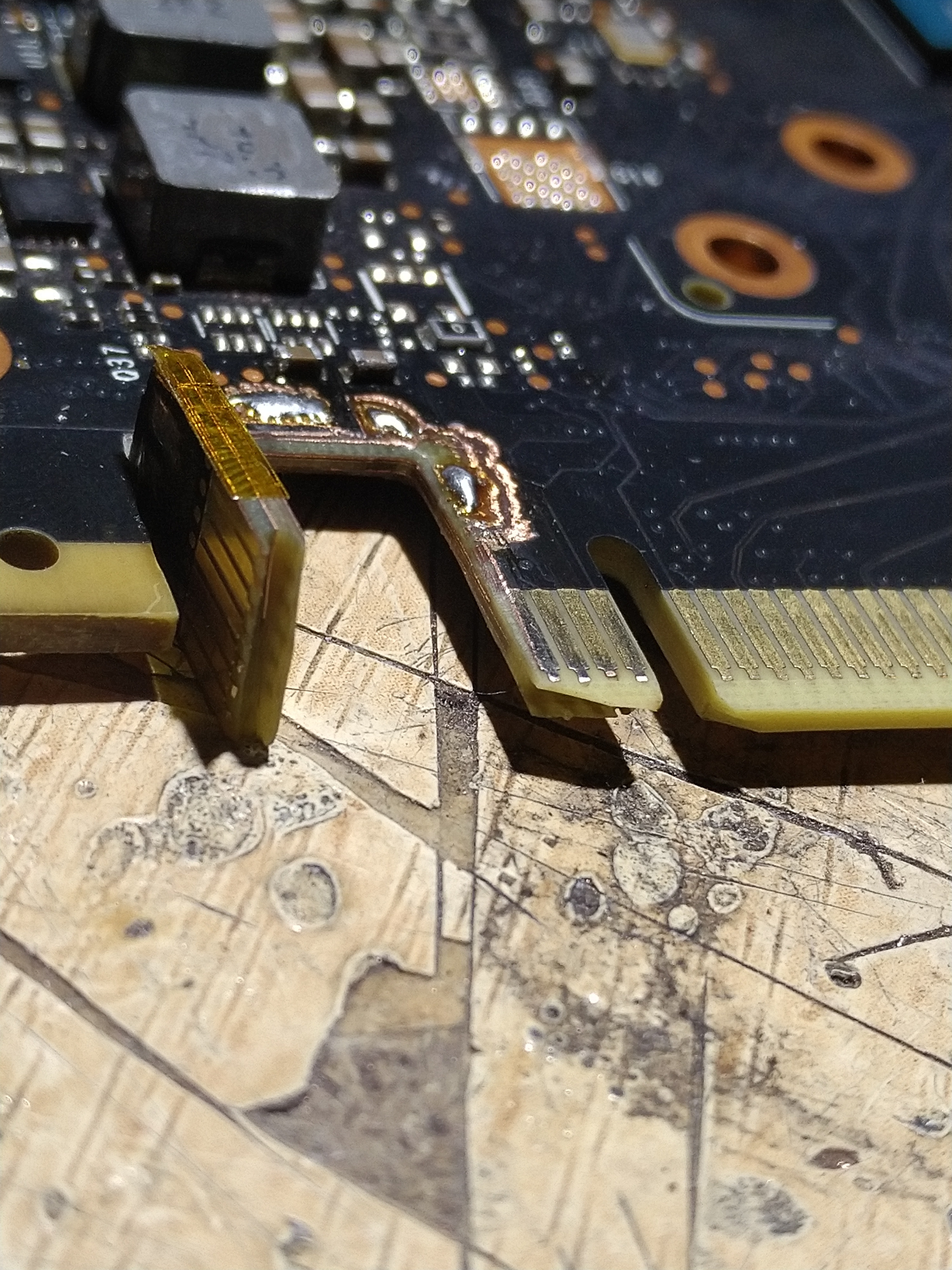

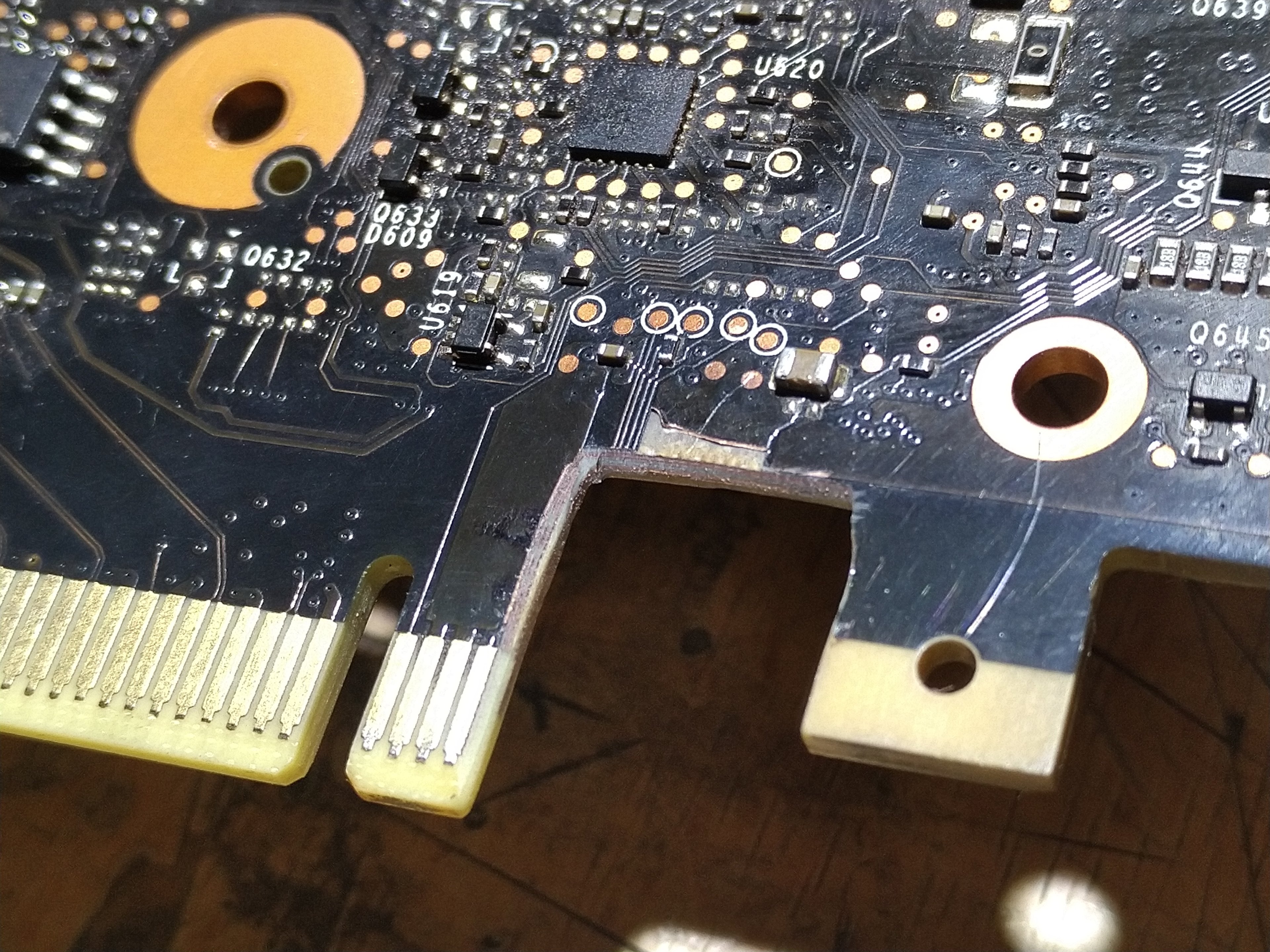

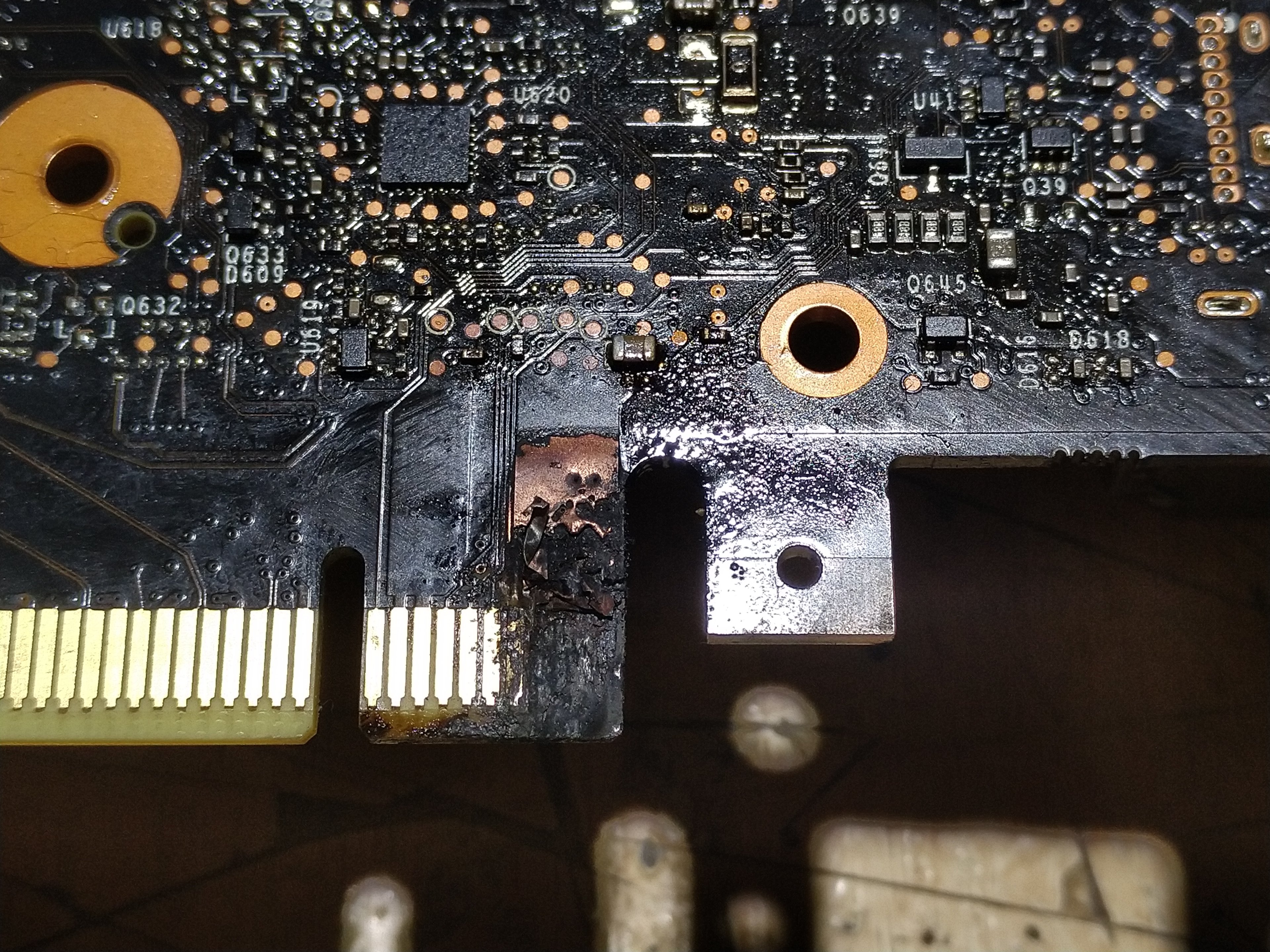

mal als Beispiel...war nen Wasserschaden an ner RTX2080:


sieht das auch unrettbar aus? nicht wirklich...






Karte rennt und rennt



[Minkej]

doch...

nur weil man selber sowas noch nie gesehen hat wie an das reparieren kann, heist es nicht sofort - unmöglich...

Karte rennt und rennt

Nice! Sehr schön, finde ich gut das nicht sofort weggeschmissen wird.
Meinst du das in meinem Fall es ausreicht den Riss mit Cyanacrylat zu kleben? Weil die Kontakte sollen ja lang genug sein, also vermute ich den Fehler bei den Riss.



[AssassinWarlord]

Wie nen Riss schaut das nicht aus, eher wie nen kratzer, würde auch auf den leicht abgerissenen GoldFinger sprechen, da fehlt aber nur das unterste stückchen...kannst du nochmal FOtos aus einem anderen winkel machen? vieleicht erkennt man dann ja was...
Wie schaut der restliche slot aus?

Du sagstest - die karte ging auch schonmal bei dir wo du die vorher etwas hin und her bewegt hattest?
ggf. reicht es schon, die kontakte richtig sauber zu machen, mit nem Tuch und Alkohol, oder direkt mit nem Glasradierer



[Minkej]

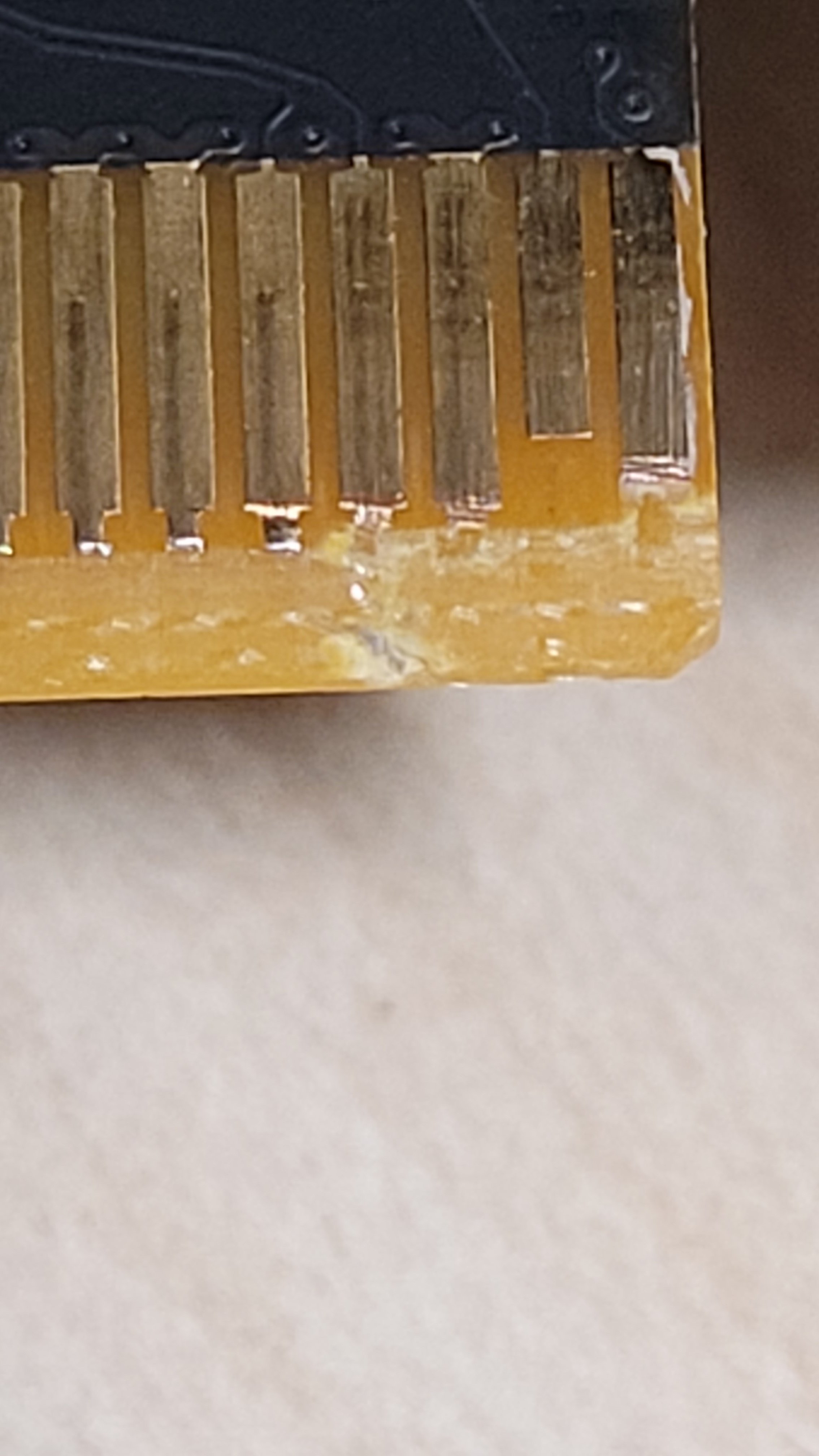

So in etwa schaut es an der Stelle aus anderem Winkel aus. Ansonsten sind keine Beschädigungen sichtbar, ist wirklich nur auf der Seite an der Stelle. Ganz durchgerechnet ist es auch nicht, das ist eher wie so ein tiefer Kratzer.



[AssassinWarlord]

der kratzer da macht nix.
der Hinterset pin wird eh nicht gebraucht, der hängt nur blind da, der etwas kürzere daneben ist für die erkennung mit da, erfahrungsgemäß kann der aber auch fehlen sofern man die karte in einem x16 Slot betreibt. in nem x8 Slot wird der Pin gebraucht sonst wird sie nicht erkannt (wird eh nur auf masse gezogen, man kann daher auch den Pin mit einem der beiden daneben liegenden verbinden falls der Trace mal beschädigt sein sollte).
Wichtig sind die beiden Signal Leitungen die zwischen den Masse-Pins sind, also auf deinem bild der 4. und 5. von hinten.
Die sollten sauber sein.



[Minkej]

Hab jetzt den Rechner mit der Graka angekriegt. Scheint so keine Probleme zu haben, gibt es irgendwelche gute /programmetools außer FurMark um es zu testen?



[AssassinWarlord]

schau mal mit GPUz ob sie auch mit allen 16 Lanes anbindet.
Wenn ja - verschiedene Spiele durchtesten...furmark ist nur gut um das VRM einer graka zu testen



[Minkej]

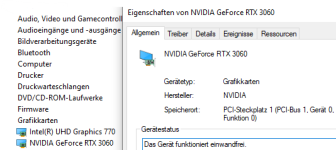

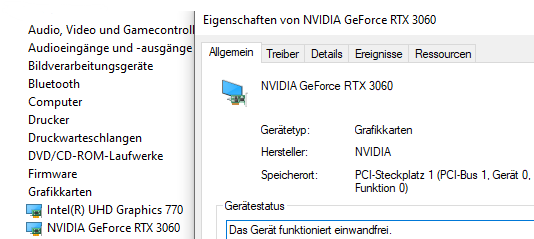

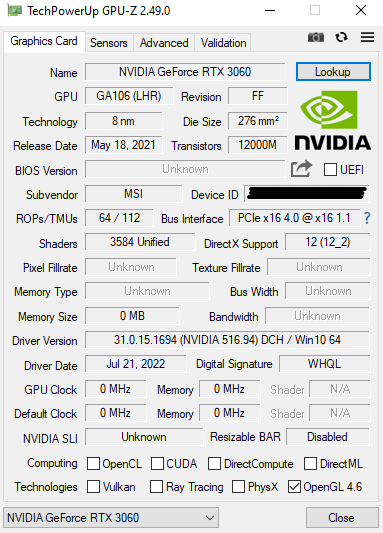

Der Geräte-Manager gibt diesen Fehler "Dieses Gerät wurde angehalten, weil es Fehler gemeldet hat. (Code 43)" und GPUz gibt das aus.

Wohl noch nicht ganz richtig...



[AssassinWarlord]

dachte die geht jetzt xD

treiber nochmal neu installieren...wenn sie da noch immer nicht will, hat die noch einen anderen defekt. Auf welchem Board sitzt die karte? ggf. mal auf PCIE 3.0 fixieren im bios



[Minkej]

Das dachte ich auch Hab Gigabyte AORUS Elite AX mit DDR5. Und die Graka ist in den x16 drin.



[AssassinWarlord]

mit riser, oder direkt im Slot? mal trotzdem im BIOS auf PCIe gen 3.0 fixiert?



[Minkej]

Die ist direkt im Slot drin.
Hab nach der Gen 3.0 gesucht aber konnte leider nichts finden, hab die Karte nun auf x8 abgeklebt und die wird nun nicht mehr erkannt.
Hatte ebend mein Bios geupdated, dann ging die Karte für ca. 10 sec. Dann ist die Ausgabe hängengeblieben und musste PC neu starten.
Hab langsam keine Ideen mehr^^



[AssassinWarlord]

Wenn du kein anderen pc hast, siehts eher nicht gut aus mit der Karte... Garantie/Rückgabe möglich?



[whyme]

@AssassinWarlord Sicher, dass das kein Riss ist? Das Pad über dem Kratzer/Riss hat einen knick, als ob das PCB rechts etwas weiter nach hinten gedrückt ist.
Aber Prinzipiell geb ich dir recht, das Pad selbst und die Leiterbahnen sehen noch ok aus.

@Minkej Kannst du mal Fotos von deinem Abgeklebten machen, vielleicht bist du 1 Pin daneben? Und vielleicht auch mal die Kontakte von der Rückseite, nur zur Sicherheit, vielleicht erkennt man ja etwas (Is jetzt doof, wenns abgeklebt ist)
