HDD-Anschluss an Grafikkarte?

[Schmim]

Hoi,
könnte mich hier jemanden diesbezüglich aufklären, wobei es sich bei einem Anschluss wie diesen (wohl für die HDD) an der Grafikkarte handelt und wofür er gut ist?
MfG



[NJay]

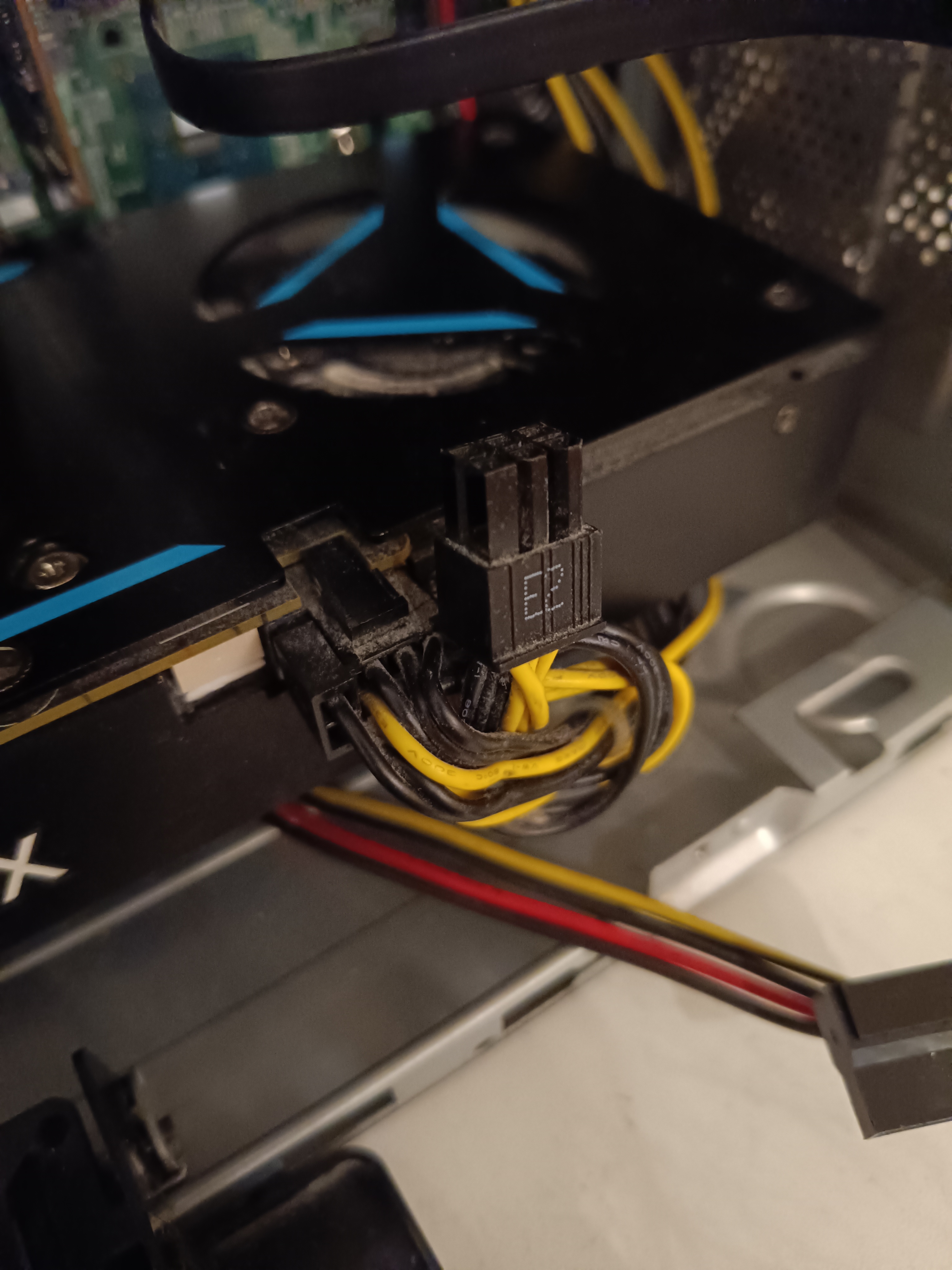

Was sollen mir die beiden Bilder sagen? Oben sieht man eine Grafikkarte und deren 6-Pin PCI-E Stecker und unten eine HDD mit Buchsen, in die der obere Stecker NICHT rein passt.



[Akula]

"Ein Jumperblock zwischen dem IDE-Datenanschluss und dem Stromversorgungsanschluss wird zur Identifizierung der Reihenfolge der Laufwerke in einem gepaarten IDE-Kabel (Master/Slave) sowie für zusätzliche IDE-Einstellungen verwendet."



[arvan]

Das oben ist der PCI-Express Stromstecker.

Die PINs der HDD unten sind für Jumper gedacht und nur in speziellen Situationen oder Diagnose vom Hersteller notwendig.

Die beiden sind so dermaßen unterschiedlich groß, das kann auch nicht passen. Oder was genau war der Gedanke?


@Akula Ist aber kein IDE Laufwerk.



[TigerNationDE]

Der nach oben zeigende Stecker ist einfach ein 6pin PCI express Stecker Sieht nach nem 8+6Pin Adapter aus, wobei der 8er halt in der GPU is und der 6er nicht benötigt wird.
Der hat absolut gar nichts mit HDDs oder so zu tun.



[MaverickM]

Wie schon gesagt wurde, auf dem ersten Bild ist ein PCI-Express Stromstecker für Steckkarten zu sehen. (Meist für Grafikkarte verwendet.)

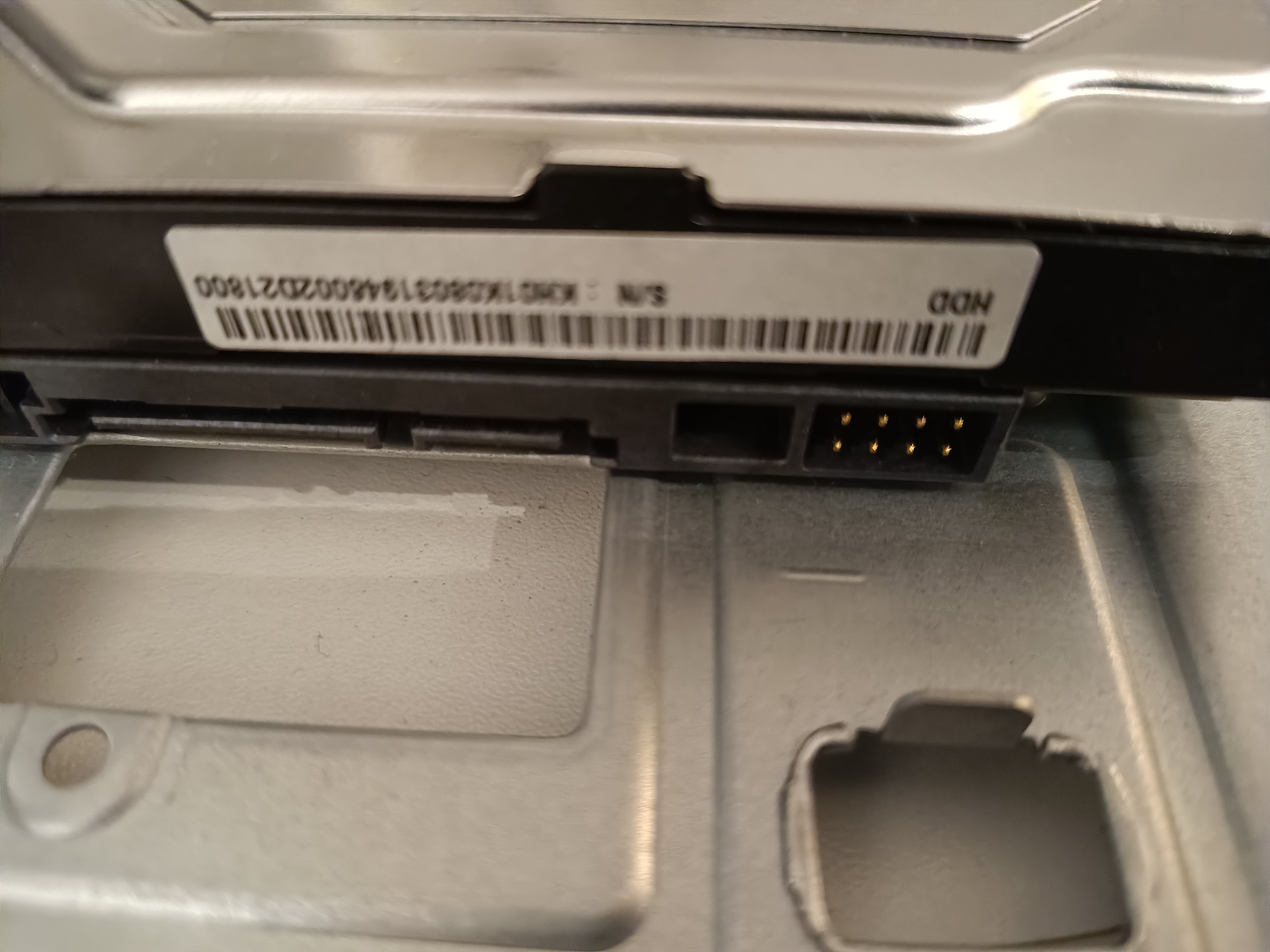

Bild zwei zeigt eine Festplatte. Die Pins auf der rechten Seite sind keine Anschlüsse, sondern Pins für die Konfiguration der Festplatte via sogenannter Jumper. (Elektrische Brücke zwischen den Pins)

Du solltest da auf keinen Fall etwas anschließen an die Festplatte. Außer Du willst ein Feuerwerk haben...



[hans_meiser]

Ich hab' seit Ewigkeiten keine jumper auf Festplatten gesehen. Damals waren es die 'master/slave' jumper (IDE) aber ich habe keine SATA Platte mit jumper gesehen.. erst recht nicht 4. Was ist denn das für 'ne HDD?



[TorenAltair]

ich habe keine SATA Platte mit jumper gesehen

Haben/hatten viele Platten, z.B. wegen Größenlimits von Betriebssystemen oder Sektoremulationen.



[RaptorTP]

wie kann man sich denn so hart verschätzen ?

Halt den Stecker mal neben die HDD.
Dann ist die Frage erledigt.

Dachte eher so an: Muss ich die HDD LED an die HDD anschließen? 😅👍 Spoiler: Nein!



[xXDariusXx]

Seid ihr alle Blind?!!!

Schaut euch das Bild 1 nochmals ganz genau an.
Rechts von der GK weg gehend, ist ein Kabel mit dem SATA Stromanschluss.

EDIT: Keine Ahnung welche GK da verbaut ist, aber vermutlich wurde mal die Komplette Kühlung umgebaut und dieser Stromanschluss ist für diese Kühlung??



[dvor]

Der SATA Stromstecker kann nicht von der Grafikkarte kommen. Falls doch, dann wüsste ich gerne das genaue Modell der Grafikkarte.



[RaptorTP]

Seid ihr alle Blind?!!!

Also wenn wirklich das andere Kabel gemeint war, dann ist der Fotograf blind.

Nicht wir 🤣



[xXDariusXx]

Der SATA Stromstecker kann nicht von der Grafikkarte kommen. Falls doch, dann wüsste ich gerne das genaue Modell der Grafikkarte.

Sag ich ja würde ich auch gerne wissen welches Modell oder ggf. welcher Aftermarkt Kühler.
Der TE könnte ja mal ein anderes Bild von der GK machen damit man es besser erkennt.

Ergänzung (4. Februar 2025)

Also wenn wirklich das andere Kabel gemeint war, dann ist der Fotograf blind.

Nicht wir 🤣

Ich musste auch erst 3 mal genau schauen bis mir das andere Kabel aufgefallen ist.



[Utensil1538]

Das andere Kabel sieht man schon, steht aber nicht im Focus des Bildes oder gar im zentralen Bildbereich und kommt mit Sicherheit vom Mobo (wie in ähnlichen Thread hier auf CB https://www.computerbase.de/forum/threads/6-pin-zu-sata.2227945/#post-30232616)



[NeoExacun]

Die ganze Graka sieht nach Selbstbau aus. Sieht schon fast nach MDF und Spax aus xD Ist's hoffentlich nicht. Aber daher tppe ich auch auf Stromversorgung der Lüfter für die verbastelte Graka.



[RaptorTP]

stink normale Blower Karte mit stink normaler PCB (die seitlich nicht eingefärbt ist)



[Utensil1538]

nach MDF und Spax

wegen dem X auf der seitlichen Blende?



[RaptorTP]

Könnte eine Acer RTX 2070 Blower sein.



[NeoExacun]

@RaptorTP Ok krass, die sieht ja wirklich wie selbst gefräst aus xD Ich nehme meine Aussage zurück.

Dann liegt das Kabel vermutlich nur unter der Karte rum. Weitere Bilder wären hilfreich.



[Conqi]

Ich muss sagen, ich bin großer Fan solcher Threads. 2 Uhr nachts irgendein Foto von PCIe-Stromsteckern posten, wobei es eventuell auch um den SATA-Stromstecker geht, der noch gerade eben ins Foto ragt und ziemlich sicher nicht von der Grafikkarte kommt. Dann erstmal wortlos ins Bett gehen.

Hoffe wir kriegen hier später noch ein Update, weil mich jetzt schon interessieren würde was genau hier überhaupt das Mysterium ist.
