Ich würde gerne die Maschine sehen die Displays baut im nm Bereich.

[G8qued124]

Hi 👋
Ich interresiere mich für die Fertigung von Smartphones.
Und würde gerne sehen wie die Maschine ausieht Die diese Displays baut.
Und wie groß die Maschine ist die Displays z.B von Samsung Galaxy S9 oder iPhone xs Max.
Herstellt.
Mit freundlichen Grüßen
Ms



[bart0rn]

Die Herstellung von Displays geschieht in mehreren Arbeitsschritten, da sind viele Maschinen und evtl. auch manuelle Arbeitsschritte notwendig. Das ganze geschieht in Fertigungslinien welche aus vielen einzelnen Maschinen / Automaten / Arbeitsplätzen / Räumen / Hallen bestehen kann.
Von daher gibt es keine einzelne Maschine die man sehen könnte.
Wenn es Dir um das Grundprinzip geht dann bietet hier Google/YouTube einige Treffer

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[ermel83]

Hier in schön:

http://samsungdisplay.com/eng/images/product/amoled_mov_en.swf



[G8qued124]

Hi das Video funktioniert nicht



[bart0rn]

Dafür benötigst Du den "Adobe Flash Player"

https://get.adobe.com/de/flashplayer/

Zur Info: Darauf achten daß du die 2 Hacken in der Mitte abwählst, damit KEIN McAffee - Schrott mitinstalliert wird.



[G8qued124]

Habe mit vlc geöffnet über Dropbox aber dort funktioniert nur der Ton.



[bart0rn]

Deswegen hab ich geschrieben daß der Flash Player benötigt wird. Da funktioniert auch das Bild.

Es ist, um genau zu sein, auch kein Video, sondern eine Animation !



[G8qued124]

Ich benutze ein iPhone 📱 7 plus ? Wo ist dort der Flash Player !?

Ergänzung (10. Januar 2019)

Nein ich möchte die Realität sehen, keine Animation die echte wahre Maschine die Displays herstellt von außen !? Wie groß ist die ! Da wo die led oder Lämpchen auf die Platine getan werden ! Wie baut man soetwas unter dem Mikroskop !?



[Nero1]

Wie gesagt, das sind richtige Produktionslinien. Trassen aus zig Maschinen, die jeweils ihre Aufgaben erfüllen. Dafür braucht man kein Mikroskop, weil die Maschinen genau wissen was sie wo wie machen müssen. Die richtigen Abläufe wirst du aber nie so einfach öffentlich finden, da das unter Verschluss passiert. Kein Hersteller verrät einfach so seinen genauen Herstellungsprozess. Ansonsten findest du zu den allgemeinen Maschinen vlt was unter Google und den Herstellerseiten solcher Einzelmodule einer Fertigungsstraße.



[bart0rn]

die Displays herstellt von außen !?

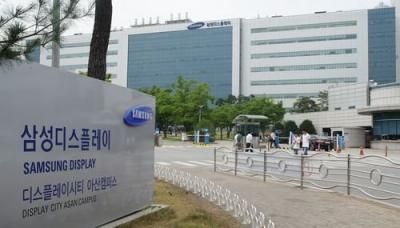

Hier ist die "Maschine" von außen



[Limmbo]

Nein ich möchte die Realität sehen, keine Animation die echte wahre Maschine die Displays herstellt von außen

Das sind keine Maschinen, dass sind Fertigungsstraßen mit den verschiedensten Anlagen. Solche Fertigungsstraße sind teilweise mehrere Fußballfelder groß und haben eben verschiedene Bereiche, wie auch in der Animation dargestellt.

Einige Hauptbereiche mit einigen Anlagen aus diesem Bereich sind:

• Photolithographie (Also da, wo die Struktur aufgetragen werden was ähnlich wie die Fotografie ist)
  • Coater (Maschinen, die einen Lichtempfindlichen Lack auf das Substrat bringen)
  • Stepper (Teilweise große und teure Belichtungsanlagen, die ein "Muster" in den Lack belichten)
  • Developer (Anlagen, die die belichteten Strukturen wegspühlen (n-Lack))

• Nass-/Trockenätzer (Also wo Materialien geätzt werden um Leiterbahnen ins Metall zu ätzen)
  • Trockenätzen (Z.B. eine Anlage, die ein Plasma erzeugt damit die angeregte Gase sich dann mit dem zu ätzenden Material verbinden)
  • Nassätzen (flüssige Chemikalien ala Salzsäure und co)
  • Dazu zählen kann man auch Reinigungsanlagen zum säubern

• Ionenimplanter/Diffusionsöfen (Anlagen, um u.a. die Leitfähigkeit von Materialen "verändert")
  • Ionenimplanter sind Teilchenbeschleuniger, die Gase ionisieren und dann die einzelnen Ionen auf das Substrat schießen.
  • Diffusionsöfen sind Öfen, die teilweise 1200 °C warm werden wo durch diffusionsprozesse Gase ins Substrat gebracht werden

• Gasabscheider/Sputtering/Bedampfung
  • Gasabscheider sind Anlage, wo mehrere Gase durch hohe Temperaturen gebracht werden, sich zu verbinden und dann zu einem festen Material verbinden, welches sich auf dem Substrat ablegen.
  • Beim Sputtern werden mit Ionen kleine Metallteilchen aus einer Metallscheibe geschossen, die sich dann auf dem Substrat ablegen
  • Bedampfer sind anlagen, die ein Metall einfach so weit erhitzen, dass es flüssig wird und sich dann auf der Oberfläche des Substrat absetzt (ähnlich wie beim Duschen, wenn der Spiegel beschlägt)

Das sind nur einige Maschinen, und ob die alle immer bei Display verwendet werden, kann ich nicht sagen da ich selbst "nur" Transistoren hergestellt habe. Generell sind es aber ähnliche Prozesse. Es gibt nur nicht "eine Anlage" die das macht, es sind ganz viele verschiedene. Und bereits bei einem einfachen Transistor hat man um die 130 Prozessschritte, um diese fertigzustellen. Displays sind da deutlich komplexer.

Ansonsten kannst du viele Informationen auch auf halbleiter.org bekommen.

Ein Video, wo es sich zwar um Wafer für Prozessoren handelt, aber eben ähnliche Anlagen vorkommen ist dieses hier:
