Lian Li - DAN Cases A3, Belegung Front Panel Connector

[PeacemakerAT]

Hatte ich so auch noch nie, aber immer gibts ein erstes Mal 😅
Bin grade dabei ein recht altes Systen in ein neues Case zu verfrachten. Dabei macht mir der Front Panel Connector einen Strich durch die Rechnung, weil die Stecker nicht kompatibel sind und die Lian Li Doku an dieser Stelle nicht existent.
Hat jemand ne Ahnung wie die Pins bei dem Front Panel Connector belegt sind?

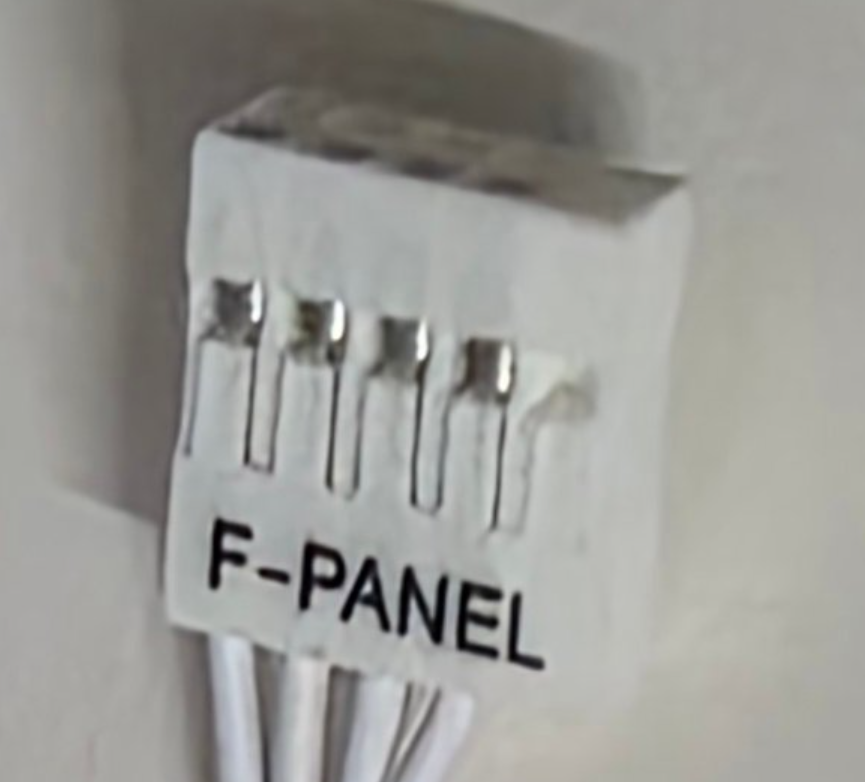

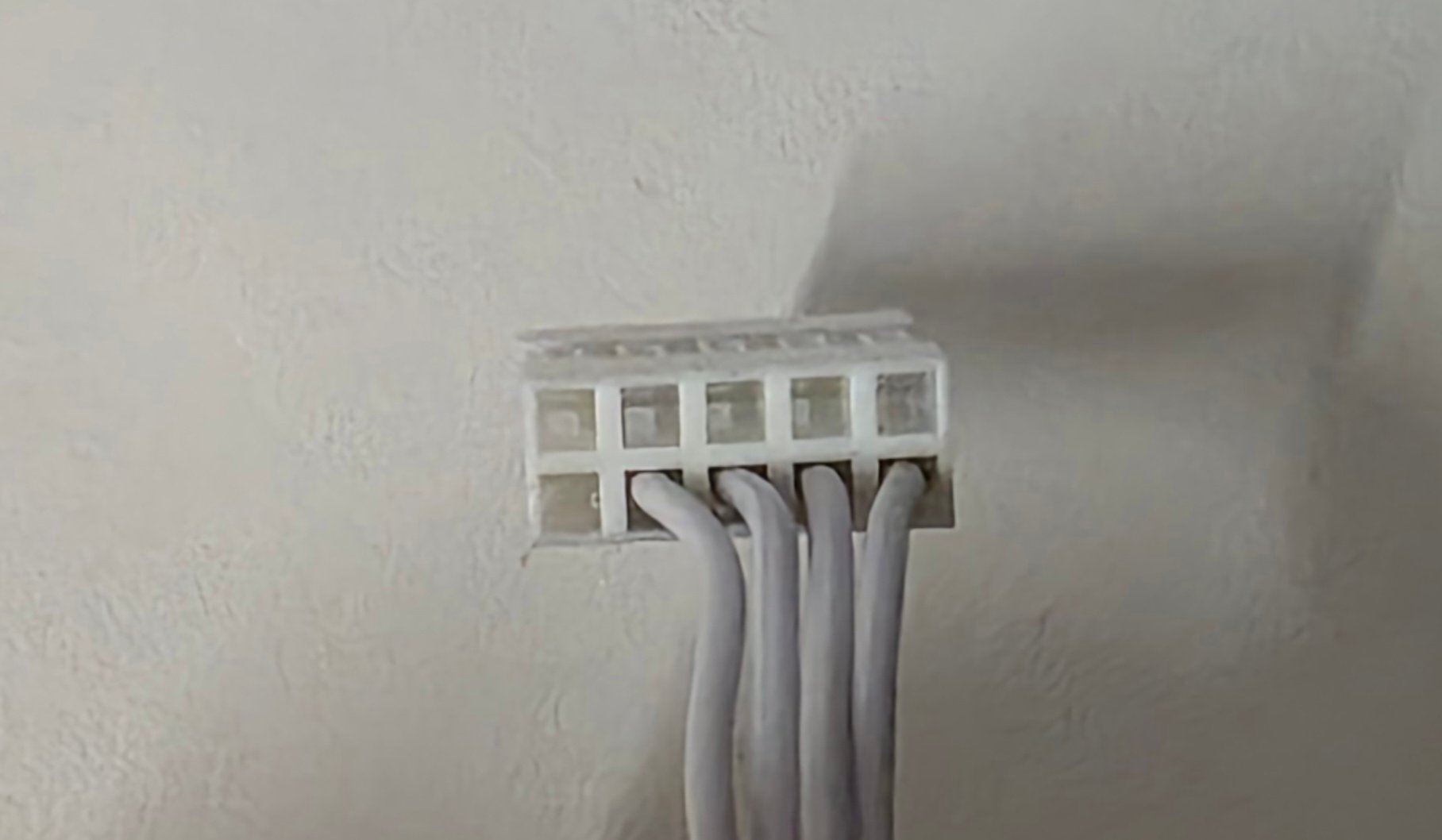

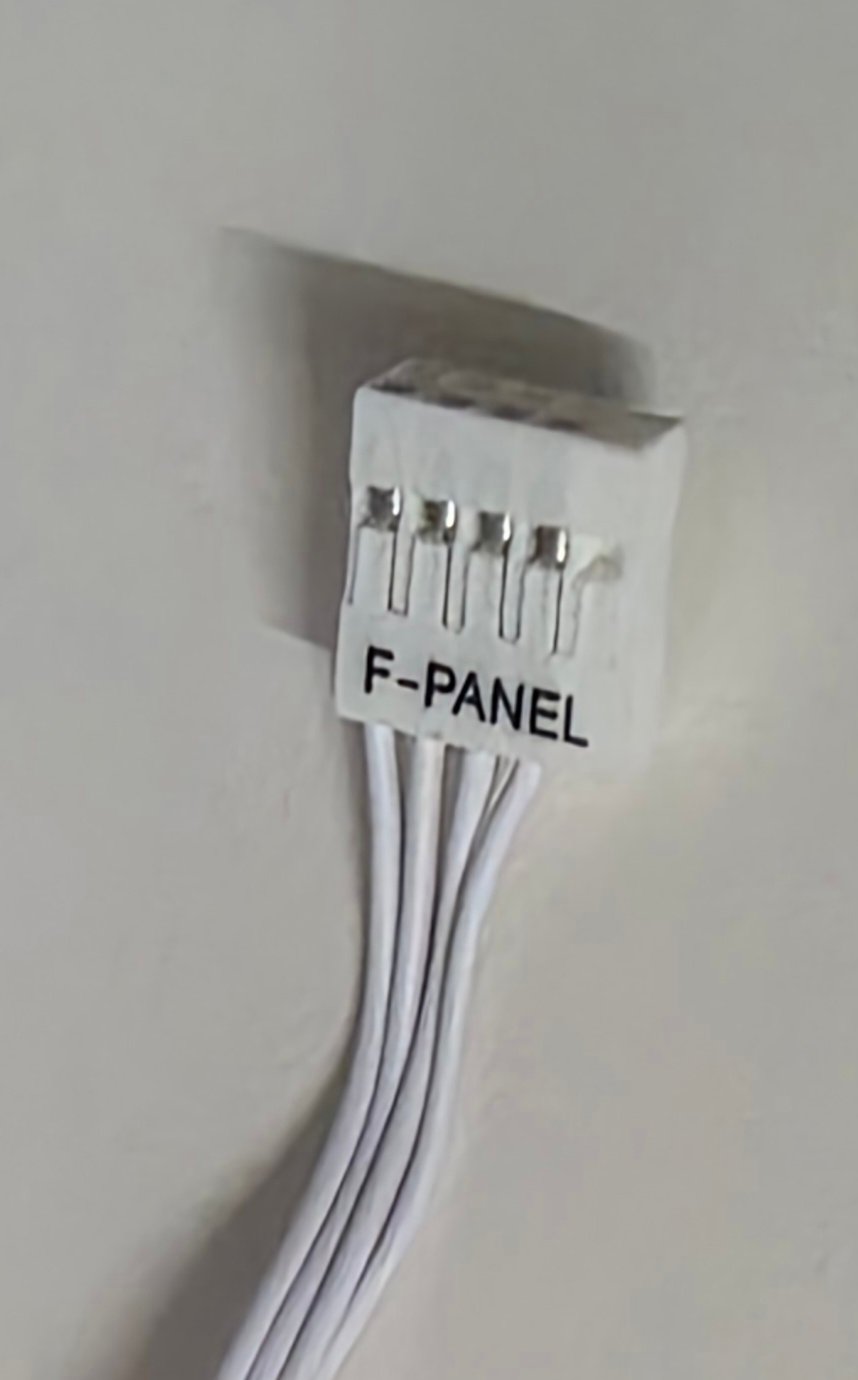

Laut Anleitung sollte das nur ein PowerSW mit 2 Adern sein. Ich hab im Case aber einen 9PIN Stecker mit 4 Adern.
Ich geh mal stark davon aus das dieser Stecker nicht zum alten Mainboard passt, das ist noch Modell "stöpsel alles einzeln an"



[Wo bin ich hier]

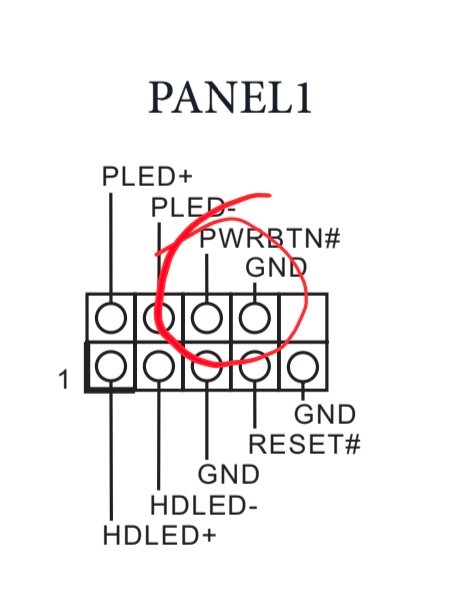

Basierend auf diesem Post, kommt das nach links:
https://www.reddit.com/r/buildapc/c..._connector_help_lian_a3_b650m_auros_elite_ax/



[coxon]

Interessant.

Wenn du die weissen Nasen anhebst, kannst du den Kontakt herausziehen und nach links verlegen, dann sollten Power und Reset immerhin gehen, das heisst, falls das überhaupt die Adern für Reset sind.

Es ist aus der Anleitung leider überhaupt nicht ersichtlich welche beiden Adern das sind, die wirst du in klassischer Manier zum Ursprungsort verfolgen müssen um rauszufinden was wohin führt. Danach kannst du dir den Stecker belegen wie du möchtest.



[PeacemakerAT]

die wirst du in klassischer Manier zum Ursprungsort verfolgen müssen um rauszufinden was wohin führt.

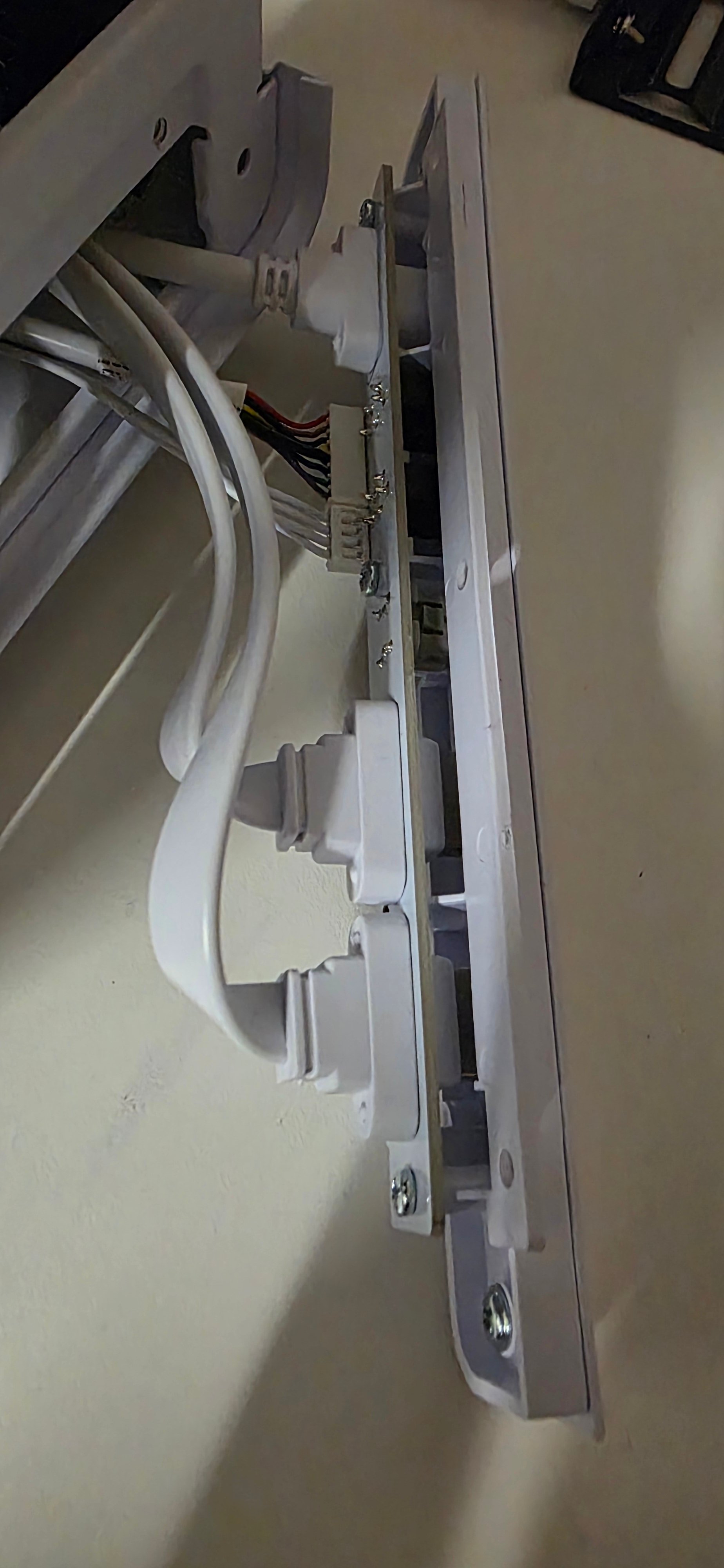

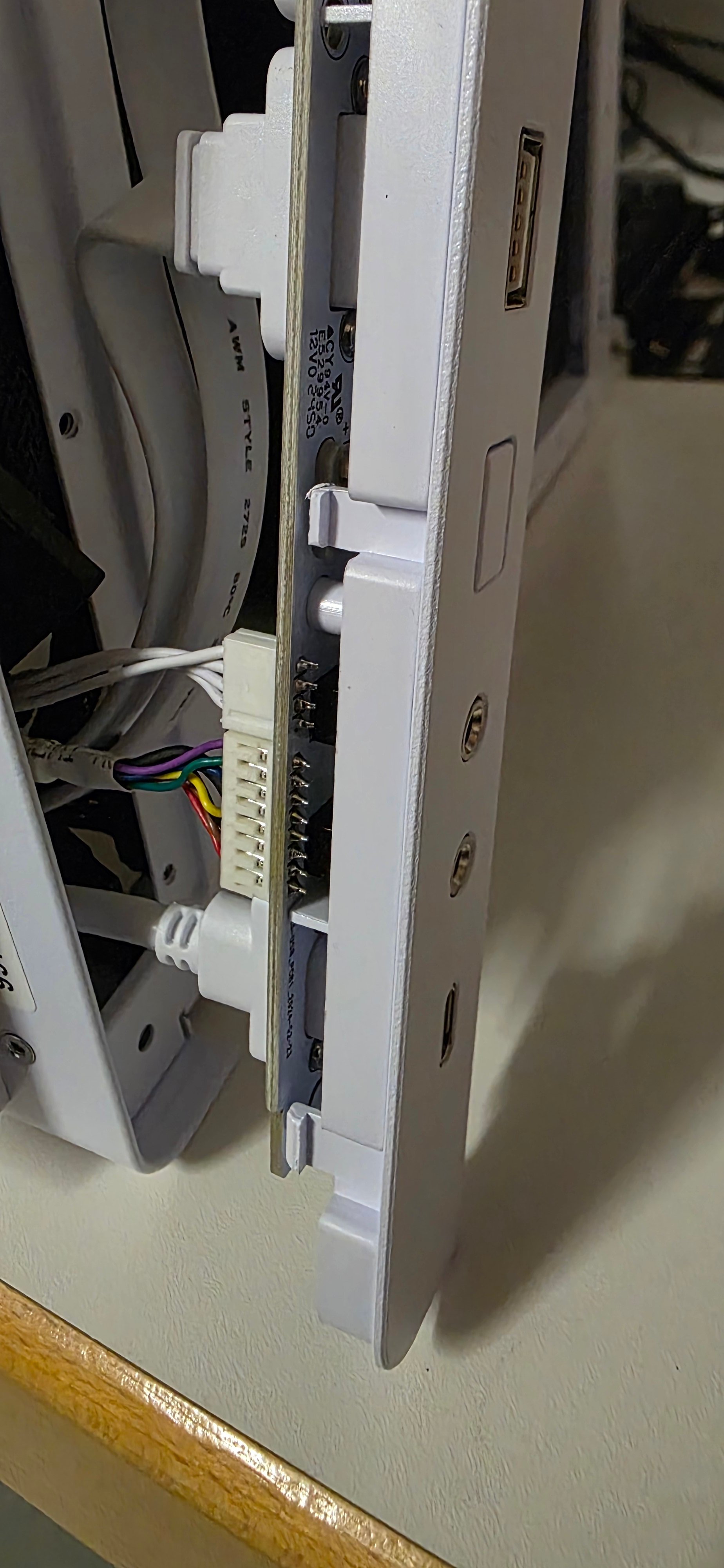

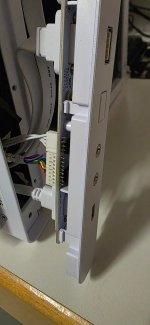

Ich befürchte da reichen meine Kenntnisse nicht aus, der Stecker geht auf direkt auf eine kleine Zwischenplatine.

Ergänzung (Samstag um 09:49)

kommt das nach links

Diese Belegung ist leider bei jedem Hersteller bzw Board wieder anders, bei mir passt das so nicht zusammen.

Ergänzung (Samstag um 09:50)

Werde wohl den LianLi Support hier bemühen müssen um Licht ins Dunkel zu bringen, dachte nur vielleicht hatte das Problem schon jemand 😅



[Wo bin ich hier]

bei mir passt das so nicht zusammen

Welches Board hast du denn?



[BlaBlam]

Irgendwie ergibt das keinen Sinn. Der Powerbutton braucht eigentlich nur zwei Kabel. Keine Ahnung, warum der Stecker vier hat.

Ich würde Kabel vorsichtig aus dem Stecker lösen und einfach durchprobieren bei welcher Kombination von zweien am Board sich etwas regt.



[coxon]

Ich befürchte da reichen meine Kenntnisse nicht aus, der Stecker geht auf direkt auf eine kleine Zwischenplatine.

Gehen wir das mal logisch an: Welche LEDs (HDD/PWR) und welche Buttons (PWR/RESET) hat das Case denn?



[PeacemakerAT]

Welches Board

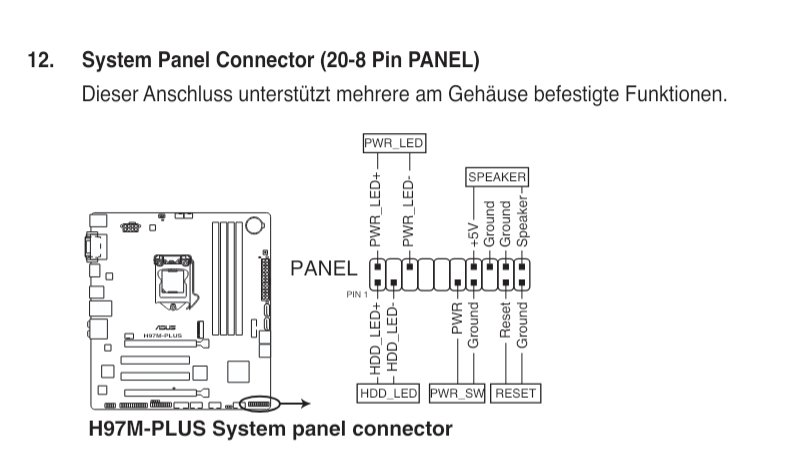

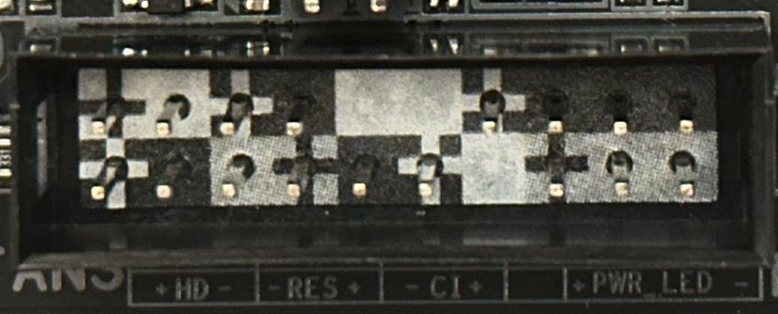

Sorry nicht extra erwähnt, steht bei der Mainboard Header-Pinbelegung dabei: H97M Plus



[VDC]

Den Stecker so aufsetzen, dass reset der rechteste Kontakt ist und dann sollte das doch klappen?



[PeacemakerAT]

Welche LEDs (HDD/PWR) und welche Buttons (PWR/RESET) hat das Case denn?

Sichtbar ist nur ein Power Button, sonst nichts 🤣



[Wo bin ich hier]

Würde es vermutlich mit so einer Verlängerung versuchen (oder mal Lian Li anschreiben, da gibt es sowas vielleicht dann kostenlos):
https://www.amazon.de/ELFJMZP-Motherboard-Verlängerungskabel-Flachbandkabel-Computer/dp/B0G2R7VH6T

Wo welcher Stecker hinkommt, sollte sich ja dann sehr einfach ergeben.



[Atlantis66]

Du brauchst eigentlich nur 2 Adern, die nebeneinander liegen. Hab das gleiche Case.
Die 2 anderen Adern sind kontaktlos, einfach mal drehend und wendend am Powerstecker + und - probieren

Das Case hat keine Power-LED noch eine HDD-LED noch einen Reset-Taster!



[PeacemakerAT]

Die 2 anderen Adern sind kontaktlos, einfach mal drehend und wendend am Powerstecker + und - probieren

Ob das wirklich so ist, oder nicht doch ne versteckte Powerled steckt?
Habs jetzt jedenfalls mal so wie vorgeschlagen gesteckt und funktioniert.
Hab noch quergecheckr, passt auch zu einem modernen Frontheader meines B650.



[Atlantis66]

Keine Ahnung, warum auch immer 4 Kabel verbunden sind, davon 2 einfach im Nirvana schwinden.

Man kann sich das anhand des Frontpanels am Case selbst zusammenreimen, was gegeben ist und was nicht.

Aber gut, dass es bei dir jetzt funktioniert.
