Mainboard Anschlüsse

[Bl4Hawk]

Hi,

ich muss eine Präsentation über Mainboard halten. Und ich brauche eure Hilfe!

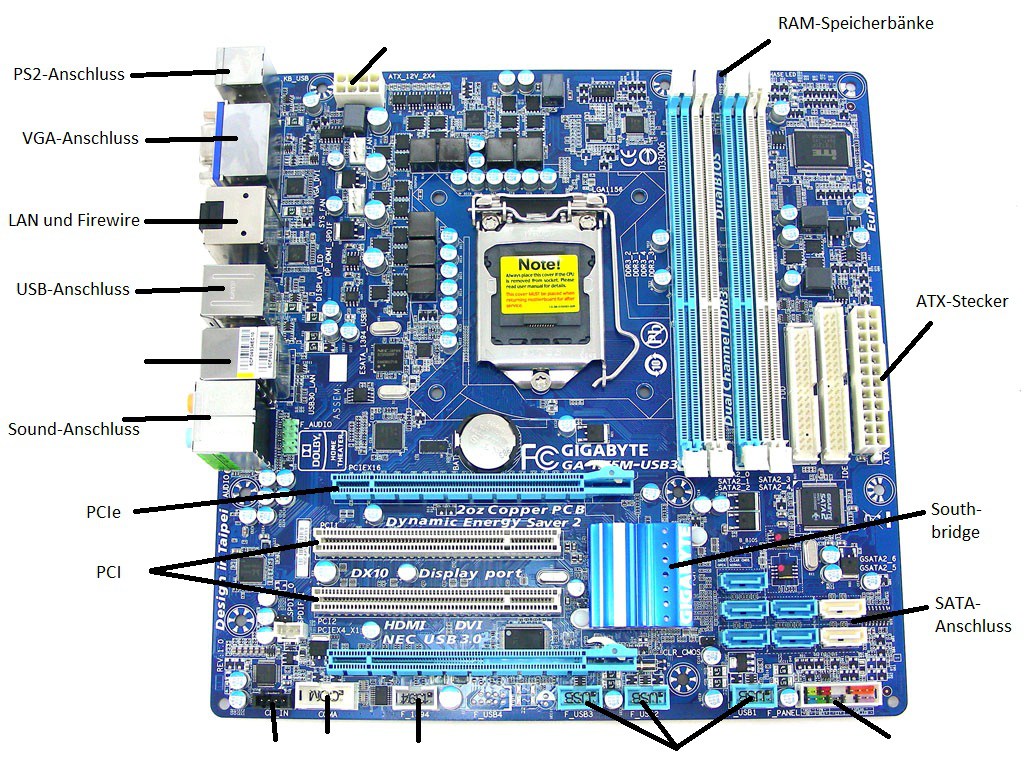

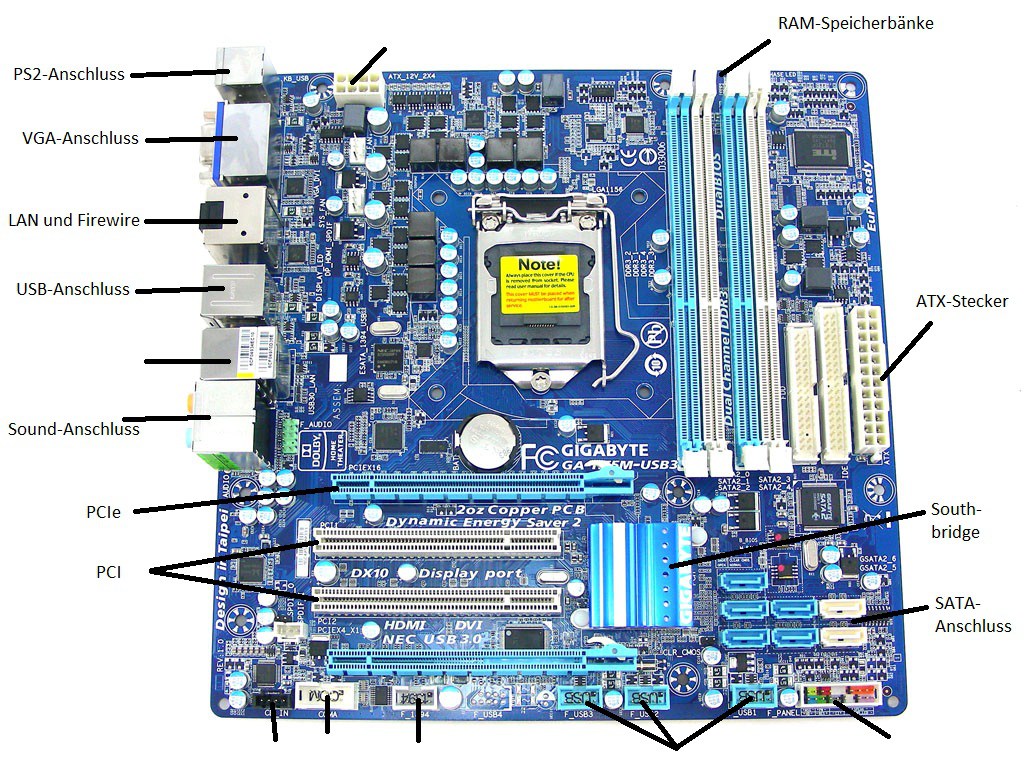

Unten habe ich ein Bild hochgeladen, jetzt wollte ich fragen, ob das alles stimmt?!

Und wo nichts steht könnt ihr mir kurz sagen, wie man die nennt. Wäre echt klasse von euch!

Danke schon mal im Voraus

Gruß



[Freak-X]

Oben: 12/24V CPU-Stromversorgung
Unten: Connectoren für USB, Firewire (Extern) etc...



[KnolleJupp]

Steht doch alles dran an den Stellen wo du nix geschrieben hast...



[Bl4Hawk]

Ja schon, aber ich kann nicht einfach sagen, z.B das blaue USB...

Nochwas wie nennt man das was vor dem ATX-Stecker ist? ATA?



[Kolibrie]

Nochwas wie nennt man das was vor dem ATX-Stecker ist? ATA?

IDE und Floppyanschluss



[Freak-X]

Nochwas wie nennt man das was vor dem ATX-Stecker ist? ATA?
Von links nach rechts: Floppy, IDE, ATX

Ja schon, aber ich kann nicht einfach sagen, z.B das blaue USB...

???



[JustGee]

1. Internal Audio Connector (CD-In)
2. Serial Port Connector
3. IEEE 1394a Port Connector
4. USB Connector (die blauen)

Die anderen würde ich Einzel bezeichnen in deren Funktionen oder das gesamte als System Panel Connector.

Ich würde es wohl als ATX Power Connector bezeichnen (20/24 Pin, meine ich damit), je nachdem wie euer Lehrer bei so etwas drauf ist.



[Der Nachbar]

Viel erschreckender ist, er hat selbst ein Mainboard verbaut.

Wenn man dann auch nicht am Netzteil und im Mainboardhanduch die Anschlüsse selbst abgleichen kann, dann stellen sich mir echt Fragen.

Handbuch für das GA-MA770T-UD3P aus der Signatur.

@Freak-X
Der Anschluss ist immer für 12 Volt ausgelegt.



[the_nobs]

wenn du historisch vor ATX meinst
das war der AT-Standard
http://de.wikipedia.org/wiki/AT-Format



[Bl4Hawk]

Hey,

vielen Dank Ihr habt mir sehr geholfen!!! Die Präsentation kann kommen, auch wenn ich noch ne Woche Zeit habe^^
