12VHPWR - Wer kennt sie nicht, die gebetsmühlenartigen Hinweise diesen Stecker bis zum Klick-Geräusch in die Grafikkarte zu stecken, um potentielle Gefahren zu entgehen. Wer glaubt, dass es damit getan ist, irrt. "To avoid user error" heißt es nicht selten in der Beschreibung in der Umgangsweise mit diesem Steckertyp. So einfach ist das nicht!
Stellen wir den heißen Brei mal zur Seite und kommen zu meiner Beobachtung. Ich hatte eine kleine Mainboard-Umtausch Odyssee hinter mir aufgrund diverser Ungereimtheiten von Fehlerszenarien und Error-Codes. Natürlich wurde auch entsprechend oft das 12VHPWR Kabel gezogen und gesteckt, ein Mainboard-Tausch mit gesteckter Graka ist etwas umständlich .... Die Systembasis läuft mittlerweile so wie ich mir das vorstelle und nun war noch ein äußerst nerviges low budget custom Design einer 4080 Super ein Dorn im Auge. Vergangene Woche entdeckte ich im Netz ein Angebot, wo ich nicht mehr nein sagen konnte - eine ROG Astral 5080 OC im Black Friday Sale. Ich weiß um den geringen Mehrwert wenn man die Basistaktgeschichten miteinander vergleicht, allerdings hat Asus diese Karte mittlerweile für 450W TDP freigegeben und sie ist ein Taktmonster sondergleichen. Aber darum geht es nicht.
Die mir zugesandte Astral-Karte hatte ein Problem mit den Speicherchip-Temps, diese waren abnormal hoch und ein Blick mit der Taschenlampe verriet - im Werk falsch montiert. Allerdings waren die Sensorwerte des 12HPWR-Anschlusses hier völlig OK. Die Astral Karten liefern werksseitig Überwachungsdaten des 12VHPWR-Anschlusses. Ich habe diese Karte direkt umgetauscht bekommen und nun lief alles wie erwartet, mit einem großen ABER.... Während des Auslotens minCoreV zu MaxClocks fiel mir im Monitoring die Werte der Strompins auf. Egal ob Last oder Idle, 2 der 6 Pins wichen erheblich von den anderen Pins ab. Während 4 Pins sehr konstant 4-5A unter Last zogen, dümpelten die 2 übrigen Pins bei 0,8-1,2A herum. Ich habe durch meine Tätigkeiten im RC-Modellbau auch ein bisschen Hintergrund was das bedeutet. Bei diesen filigranen Steckverbindungen ist die thermische Mehrbelastung bei solchen Drifts noch nicht extrem kritisch, aber sie zeigen in welche Richtung das ganze geht. Ab einem gewissen Punkt geht es dann relativ schnell und die Verbindung fängt an zu schmoren. Die 5080 bietet bereits ein solides Potential dafür wenn man in Richtung max. TDP geht. Die erste Karte zeigte hier noch Normwerte, was ist jetzt schon wieder los?!
Ich hatte kürzlich für mein Corsair HX1000i Netzteil ein Premium-Kabelset gekauft und den 12VHPWR-Anschluss nun auf dieses Kabelset umgebaut. Siehe da, alle 6 Pins weichen nur noch in der Nachkommastelle etwas ab! So wie es die erste Astral nur einen Steckzyklus zuvor am alten Kabel auch tat!!!

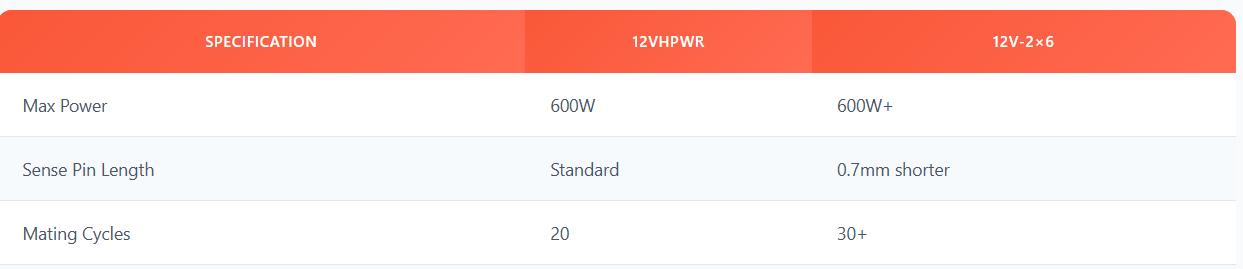

Was lernt man daraus? Nicht alleinig die Tatsache des richtigen Sitzes dieser Steckverbindung ist maßgeblich, es kommt auch ganz entscheidend darauf an wie oft der Stecker umgesteckt wurde. Mit der Zeit merkte ich hier bereits, dass das alte Kabel viel einfacher auf- und abzustecken war verglichen zu dem neuen Kabel aus dem Corsair-Set. Ich würde sogar mittlerweile sagen, dass dieses Kabel ab einem gewissen Steckzyklus schlicht und ergreifend verschlissen ist. Vermutlich ist es für Eigner solcher Karten ohne diese Sensorik keine schlechte Idee ab einem gewissen Steckzyklus, ich werfe einfach mal die Zahl 10 in den Raum, dieses Kabel auszutauschen. Etwas sicherer wäre vermutlich auch der Wire-Guard von @der8auer zu verwenden. Alles ist günstiger als das Fiasko was daraus entstehen kann.
Stellen wir den heißen Brei mal zur Seite und kommen zu meiner Beobachtung. Ich hatte eine kleine Mainboard-Umtausch Odyssee hinter mir aufgrund diverser Ungereimtheiten von Fehlerszenarien und Error-Codes. Natürlich wurde auch entsprechend oft das 12VHPWR Kabel gezogen und gesteckt, ein Mainboard-Tausch mit gesteckter Graka ist etwas umständlich .... Die Systembasis läuft mittlerweile so wie ich mir das vorstelle und nun war noch ein äußerst nerviges low budget custom Design einer 4080 Super ein Dorn im Auge. Vergangene Woche entdeckte ich im Netz ein Angebot, wo ich nicht mehr nein sagen konnte - eine ROG Astral 5080 OC im Black Friday Sale. Ich weiß um den geringen Mehrwert wenn man die Basistaktgeschichten miteinander vergleicht, allerdings hat Asus diese Karte mittlerweile für 450W TDP freigegeben und sie ist ein Taktmonster sondergleichen. Aber darum geht es nicht.
Die mir zugesandte Astral-Karte hatte ein Problem mit den Speicherchip-Temps, diese waren abnormal hoch und ein Blick mit der Taschenlampe verriet - im Werk falsch montiert. Allerdings waren die Sensorwerte des 12HPWR-Anschlusses hier völlig OK. Die Astral Karten liefern werksseitig Überwachungsdaten des 12VHPWR-Anschlusses. Ich habe diese Karte direkt umgetauscht bekommen und nun lief alles wie erwartet, mit einem großen ABER.... Während des Auslotens minCoreV zu MaxClocks fiel mir im Monitoring die Werte der Strompins auf. Egal ob Last oder Idle, 2 der 6 Pins wichen erheblich von den anderen Pins ab. Während 4 Pins sehr konstant 4-5A unter Last zogen, dümpelten die 2 übrigen Pins bei 0,8-1,2A herum. Ich habe durch meine Tätigkeiten im RC-Modellbau auch ein bisschen Hintergrund was das bedeutet. Bei diesen filigranen Steckverbindungen ist die thermische Mehrbelastung bei solchen Drifts noch nicht extrem kritisch, aber sie zeigen in welche Richtung das ganze geht. Ab einem gewissen Punkt geht es dann relativ schnell und die Verbindung fängt an zu schmoren. Die 5080 bietet bereits ein solides Potential dafür wenn man in Richtung max. TDP geht. Die erste Karte zeigte hier noch Normwerte, was ist jetzt schon wieder los?!
Ich hatte kürzlich für mein Corsair HX1000i Netzteil ein Premium-Kabelset gekauft und den 12VHPWR-Anschluss nun auf dieses Kabelset umgebaut. Siehe da, alle 6 Pins weichen nur noch in der Nachkommastelle etwas ab! So wie es die erste Astral nur einen Steckzyklus zuvor am alten Kabel auch tat!!!
Was lernt man daraus? Nicht alleinig die Tatsache des richtigen Sitzes dieser Steckverbindung ist maßgeblich, es kommt auch ganz entscheidend darauf an wie oft der Stecker umgesteckt wurde. Mit der Zeit merkte ich hier bereits, dass das alte Kabel viel einfacher auf- und abzustecken war verglichen zu dem neuen Kabel aus dem Corsair-Set. Ich würde sogar mittlerweile sagen, dass dieses Kabel ab einem gewissen Steckzyklus schlicht und ergreifend verschlissen ist. Vermutlich ist es für Eigner solcher Karten ohne diese Sensorik keine schlechte Idee ab einem gewissen Steckzyklus, ich werfe einfach mal die Zahl 10 in den Raum, dieses Kabel auszutauschen. Etwas sicherer wäre vermutlich auch der Wire-Guard von @der8auer zu verwenden. Alles ist günstiger als das Fiasko was daraus entstehen kann.
