PCIe-Devices werden je nach Auslastung der benachbarten Slots, heiß!? 🤷‍♂️

[second.name]

Hallo Community,
hier mal eine „exotische“ Frage zu PCIe-Geräten, aber zunächst paar Infos zum System:
HP-Z240-SFF, i7-6700, 32GB, Quadro K1200, vmware ESXi7 (https://support.hp.com/de-de/drivers/selfservice/hp-z240-small-form-factor-workstation/8354567).

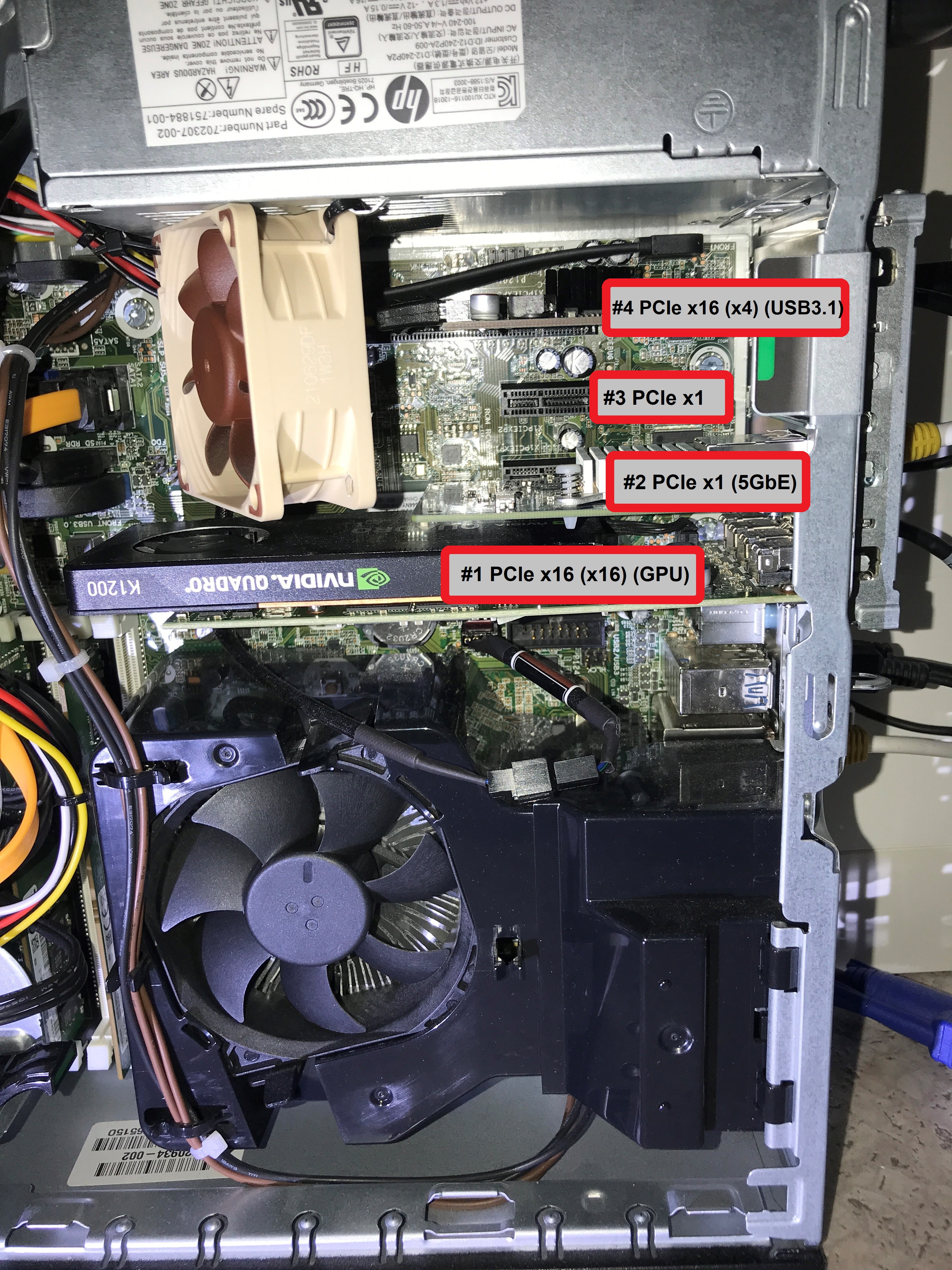

Siehe jetzt bitte dazu auch Anhang:
Ich nutze den PC als ESXi-Host und eine VM dient direkt als Win10-Desktop-PC. Deshalb werden die PCIe-GPU und die PCIe-USB-Karte direkt an die Win10-VM durchgereicht (passthrough).

Jetzt zur Frage:
Wenn die gezeigte 5GbE-Karte im Host steckt und man in der Win10-VM eine grafiklastige Anwendung ausführt (z.B. FurMark oder ein Spiel), beginnt die 5GbE-Karte praktisch zu glühen. Sie wird wirklich so heiß, dass ihr Kühlkörper nicht mehr berührt werden kann und sich das ganze Gehäuse soweit mit aufheizt, dass man auch dieses nicht mehr berühren kann. Steckt man die Karte raus (diese wird nicht zwingend benötigt), wird wiederum die PCIe-USB-Karte so heiß, wie zuvor die 5GbE-Karte?

Der Effekt ist also von der Steckkartenbelegung abhängig und es scheint, dass (vielleicht) das Mainboard je nach PCIe-Belegung der benachbarten Slots unterschiedlich viel „Saft“ in die Slots drückt? Das habe ich aber noch nie gehört!? 🤷‍♂️

Hat jemand eine Idee?



[0x8100]

du setzt die gpu mit furmark unter last und die jeweils nächste karte sowie das gehäuse wird heiss? woran kann das bloss liegen? da stimmt einfach der airflow im gehäuse nicht, so dass sich die warme luft staut.

die vorgefertigten sff-systeme sind einfach nicht darauf ausgelegt - der einzige "gehäuse"-lüfter ist der cpu-lüfter. maximal ist noch ein 80mm lüfter an der front, aber da kommt auch nicht viel.



[Sebbi]

na ups. wärme steigt nach oben, was für ne Erkenntnis

sorry, aber wenn du so ein Wärmeproblem hast, dann entweder das gehäuse auf die seite legen oder umdrehen.

Pseudo BTX mit nen ATX Board ist eben nicht gut für die Wärmeverteilung



[second.name]

du setzt die gpu mit furmark unter last und die jeweils nächste karte sowie das gehäuse wird heiss?

Danke für Deine Antwort. ...Das ist's aber wirklich nicht:

Das Gehäuse ist die ganze Zeit geöffnet und die GPU selbst bleibt sogar deutlich kühler als die anderen Komponenten - deutlich! Nur die 5GbE-Karten wird am Chip extrem heiß.



[0x8100]

und du bist sicher, dass die nic nur heiss wird, wenn die gpu genutzt wird? die dinger werden auch so im normalen betrieb schon gut warm.

man kann jedenfalls ausschliessen, dass die karten zuviel strom bekommen. das board kann da nicht mehr reindrücken als die komponenten aufnehmen wollen. das würde nur passieren, wenn das board mehr spannung anlegt als es sollte. aber dann würden die komponenten einfach gegrillt.



[second.name]

und du bist sicher, dass die nic nur heiss wird, wenn die gpu genutzt wird? die dinger werden auch so im normalen betrieb schon gut warm.

Danke für Dein Feedback. ...Ja, ich kann's mir auch überhaupt nicht erklären, warum die NIC AUSSCHLIEßLICH bei gestresster GPU heiß wird!?

Und noch besser: ...Ich hole mal noch etwas aus:

Ich bin seit ca. vier Monaten auf der Suche nach der Problemlösung. Sämtlichen Sch… habe ich dabei getestet und beispielsweise auch eine NVMe-SSD (also auch PCIe) eingebaut. (Diese sitzt wohlgemerkt an einer ganz anderen Stelle auf dem Board.)
Resultat: Jetzt wird die NVMe-SSD „glühend“ heiß, die beiden Controller-Karten (USB-3.1 und 5GbE) jedoch gar nicht mehr – plötzlich bleiben diese angenehm und wie zu erwarten kühl!

Jemand noch eine Idee?



[Sebbi]

Jetzt wird die NVMe-SSD „glühend“ heiß

bei Last normal - die throtteln ja auch gerne

ansonsten lege das gehäuse mal auf die seite, damit die wärme nach oben weg kann und nicht von der heißen Quadro aufsteigt.

Vorallem da die auch so dämlich nicht nach hinten rausbläßt sondern mitten auf der karte aufhört die Kühlung. Geiles Konzept nvidia



[second.name]

bei Last normal - die throtteln ja auch gerne

Nicht bei Last! Bitte mal alles lesen - die NVMe-SSD "steht im Idle" bei meinem Test.

@All: Es scheint irgendein Effekt mit der PCIe-Energieverwaltung zu sein, ich weiß nur nicht, wo ich mich da im Detail belese.



[Rego]

Wie greifst Du auf die VM während des Benchmarks zu? Per RDP? Durch den kontinuierlichen Netzwerktraffic durch die ständig geänderten Bildinhalte könnte die NIC natürlich belastet und dadurch natürlich auch heiß werden.



[second.name]

@Rego: Guter Hinweis - das könnte tatsächlich eine Erklärung für eine permanent belastete NIC sein, aber "leider" greife ich direkt über die Konsole am miniDP-Port der GPU zu.

Aber wie gesagt: Baue ich die NIC aus, wird plötzlich die USB-Karte heiß, baue ich eine NVMe-SSD ein, wird plötzlich diese heiß und die anderen Komponenten bleiben kühl. 🤦‍♂️



[Rego]

Hast Du schon mal versucht die NIC einen Slot weiter oben einzubauen? Evtl. auch mal die USB3-Karte ausbauen und die NIC dort einbauen und alle anderen Slots frei lassen.



[second.name]

Ja, die NIC habe ich schon in Slot #3 gebaut: Gleicher Effekt
Und die USB3.1-Karte benötige ich für mein Setup zwingend und diese passt auch nur in den PCIe-x16-Slot (Slot #4), welcher (wie die USB-Karte selbst) elektrisch über x4 angebunden ist.

...ESXi selbst hat gefühlt einhundert Config-Parameter, welche sich auf Host- und VM-Ebene mit dem Powermanagement auseinander setzten. --> Hatte gedacht, dass ich da "einfach nur etwas einstellen muss", aber ich finde keine verständlichen Dokumentationen, bzw. einige Parameter werden nirgends beschrieben.

...Das Setup ist eben nicht "von der Stange". 🙈
