PlanUML

[Milana Mila]

Guten Tag,
bin Anfänger im Bereich uml. Ich habe eine höfliche Frage. Ich würde gerne zu dem Thema Geldautomat mit use case PlanUML erstellen. Wie funktioniert das? Kann mir jemand helfen?
besten Dank 🎄🎄🎄



[Yuuri]

Da ist die Doku. Leg los.



[mental.dIseASe]

Unterm Strich hättest du gerne Hilfe bei einer Hausaufgabe, nicht wahr?



[Milana Mila]

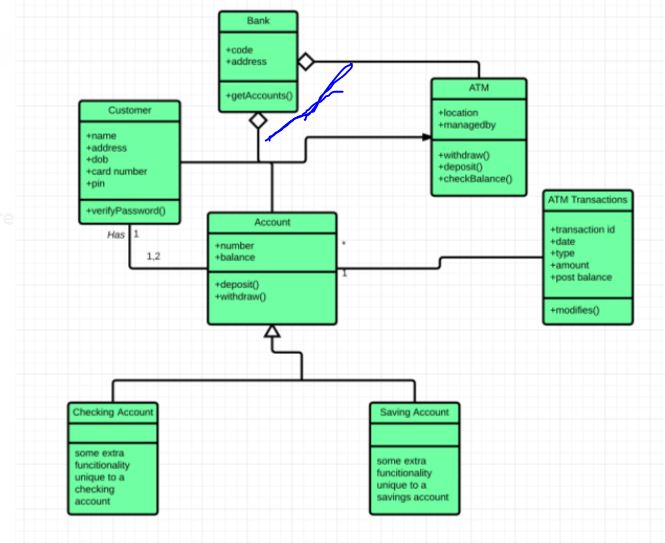

Hallo, ich habe irgendwie hinbekommen. Ich hätte eine bitte. Wie kriege ich eine Linie zwischen beiden classen hin, bank ||--{ customer ||-- ATM auf dem Bild mit Blau markiert
Siehe bitte Bild

@startuml

' hide the spot
hide circle

' avoid problems with angled crows feet
skinparam linetype ortho

entity "Bank" as bank {
+code
+address
--
getAccounds()
}

entity "Customer" as customer {
+name
+address
+card number
+pin
--
+verifyPassword()
}

entity "Bankomat" as bankomat {
+location
+managedby
--
+deposit()
+checkBalance()
}


entity "Bankomat Transactions" as bankomatTrans {
+transactions id
+date
+type
+post balance
--
+modifies()

}

entity "Account" as account {
+number
+balance
--
+deposit()

}


bank ||--{ customer
bank ||--{ bankomat
customer ||-{ bankomat
customer ||-{ bankomatTrans
customer ||-{ account
account ||-{ bankomatTrans

//hier
bank ||--{ customer ||-- bankomat

@enduml

Ergänzung (13. Dezember 2020)

ich habe so gelöst:
bank -- customer
(bank, customer) .. bankomat
