Ramriegel passt nicht in Mainboardslot (Single/Dual Channel)

[Mister Min]

Ich baue mir gerade ein Nas zusammen, doch der Ramriegel möchte beim besten Willen nicht in den Slot rein.

Ram: http://www.crucial.com/usa/en/ct51264bf160b
Mainboard: http://www.asrock.com/mb/Intel/Q1900-ITX/index.de.asp?cat=Specifications

Wo liegt das Problem? Single Channel und Dual Channel sind doch eigentlich im Slot baugleich, oder?



[wirelessy]

Bisschen klein der Riegel imo .
Das ist Notebook-RAM.

//edit: Ja, ist ja auch richtig so. Entschuldige.
Eigentlich sollten die zueinander passen. Was passt denn nicht?



[Whiterose]

Das ist SODIMM also Ram für ein Notebook



[Shaav]

Den Daten nach müsste er passen. Kannst du mal ein Foto machen?

Hast du diese Arbeitsspeicherhalter schon zur seite geklappt?



[Mister Min]

Das ist SODIMM also Ram für ein Notebook

Bisschen klein der Riegel imo .
Das ist Notebook-RAM.

Das Mainboard nimmt ja auch nur SODIMM Ram, die Größe passt schon



[rinatb]

Bisschen klein der Riegel imo .
Das ist Notebook-RAM.

und das Board hat einen ITX-Formfaktor mi SO-DIMM Plätzen. Also sollte iegentlich passen



[amokkx]

Mach mal Fotos vom MB. Sollte eigentlich passen.

2 x DDR3/DDR3L SO-DIMM Slots



[Joachim Braun]

Jo 204-pin SO-DIMM ist schon richtig für das Board ....
Eventuell falschrum eingesteckt ? Kerbe beachten ...



[rinatb]

klick doch auf seinen link. Links auf Überblick und schon hast du alle möglichen Fotos vom Board



[pintness]

Wenn möglich, gib das Board zurück und kauf dir dafür das Q1900DC-ITX. Das spart nochmal ein paar Watt und einen Lüfter.



[AdoK]

Board verlangt SO-DIMM, der von dir gekauft RAM ist auch SO-DIMM.

Was passt denn nun nicht?

Der RAM passt wg. seiner Einkerbung in der Kontaktleiste nur in einer einzigen Position in den Slot.

Evtl. mal auch Bilder/ Fotos von beiden machen, so dass man sich das mal angucken kann



[rinatb]

Hast du dir mal seinen Board Link genau angeschaut



[amokkx]

Wenn du die Kerben beachtet hast... vielleicht mit etwas Gewalt versuchen. Bei meinem HTPC musste auch n kleiner heftiger Ruck her, damit die richtig eingerastet sind.



[Joachim Braun]

@pintness
Das Board was er gepostet hat nimmt SO-DIMM



[Mister Min]

Jo 204-pin SO-DIMM ist schon richtig für das Board ....
Eventuell falschrum eingesteckt ? Kerbe beachten ...

Na die Kerbe seh ich schon.

Anbei die Bilder (sorry, nur schlechte Handyqualli):

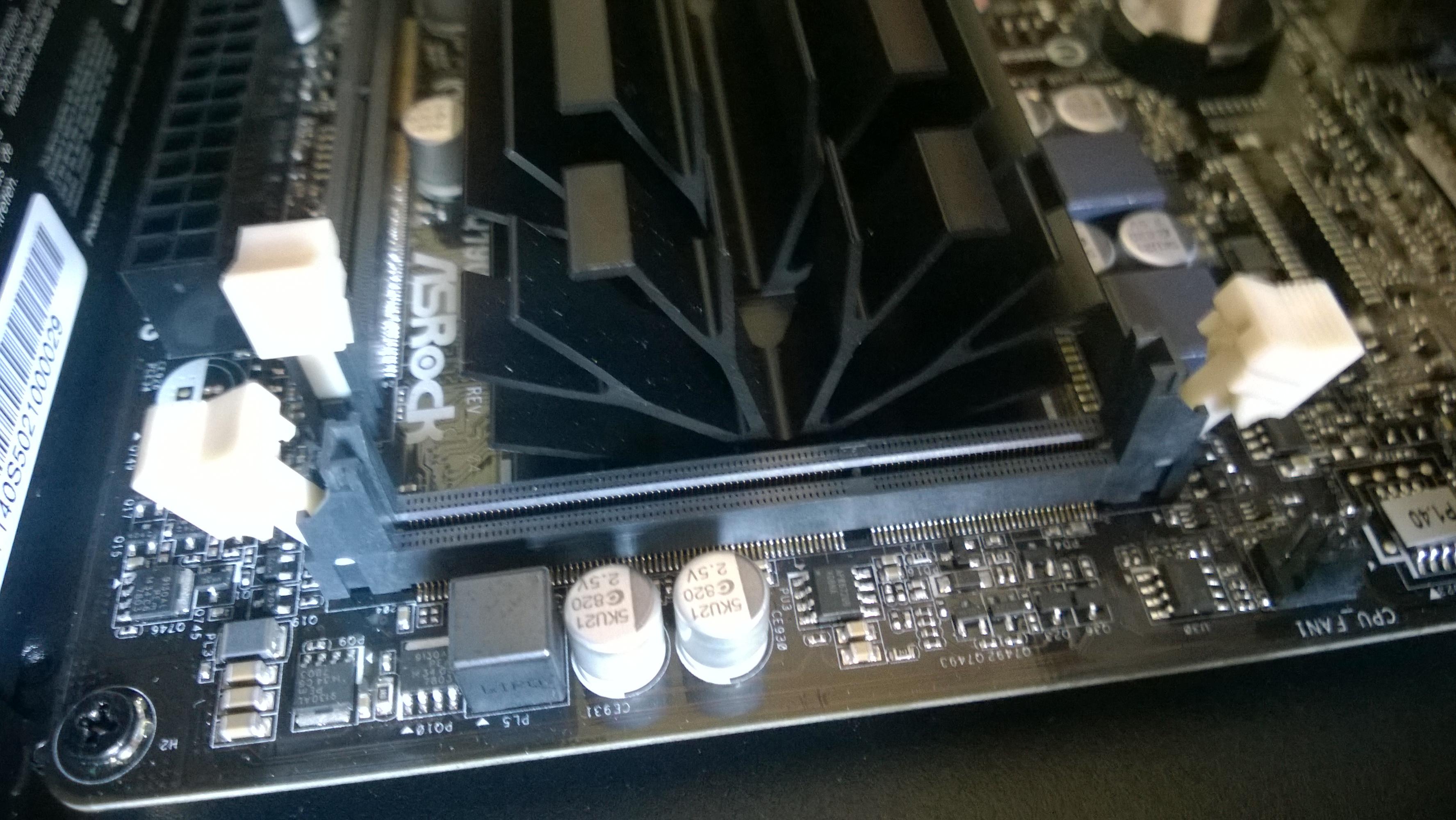

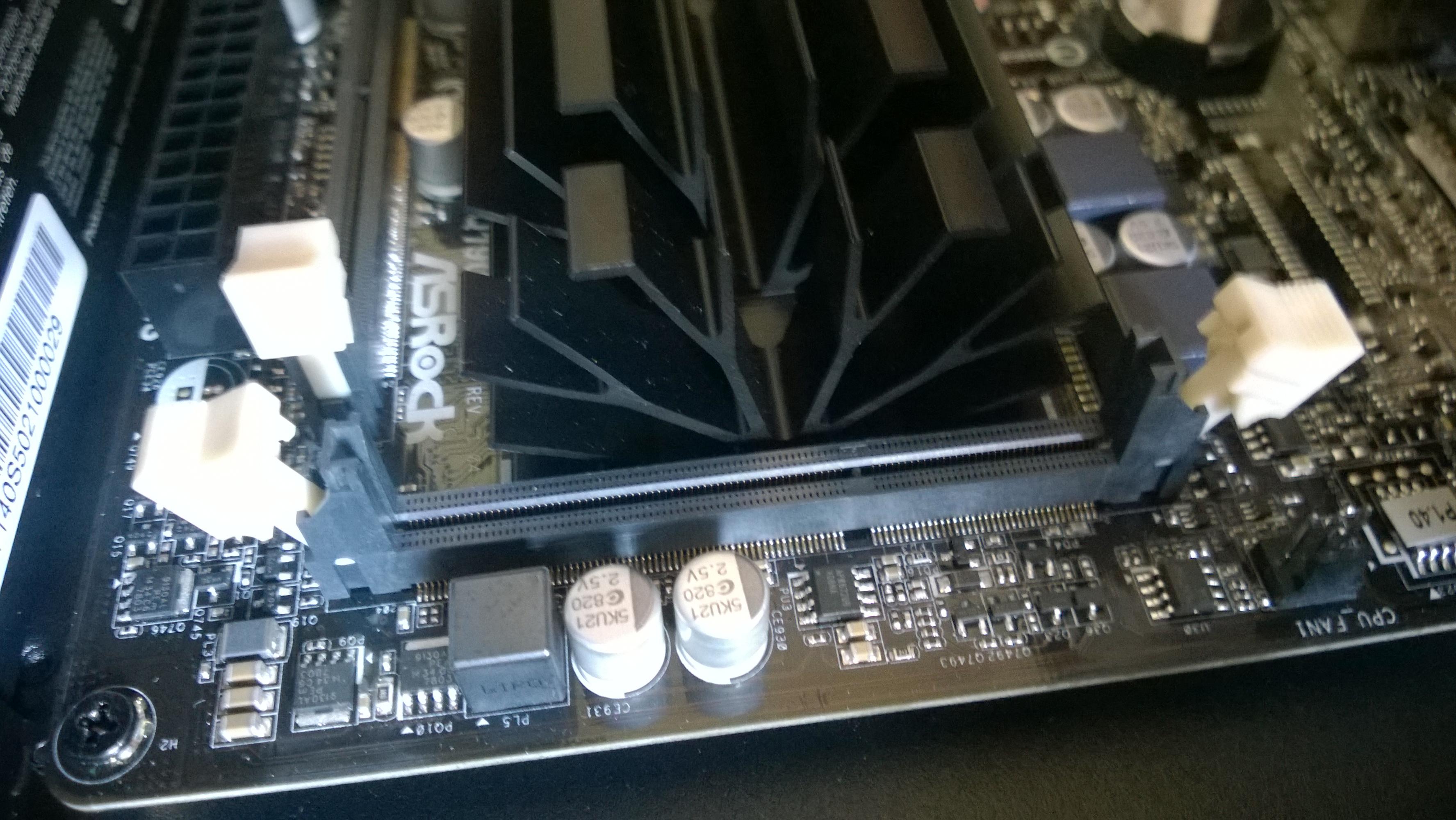

001: Board ohne Riegel

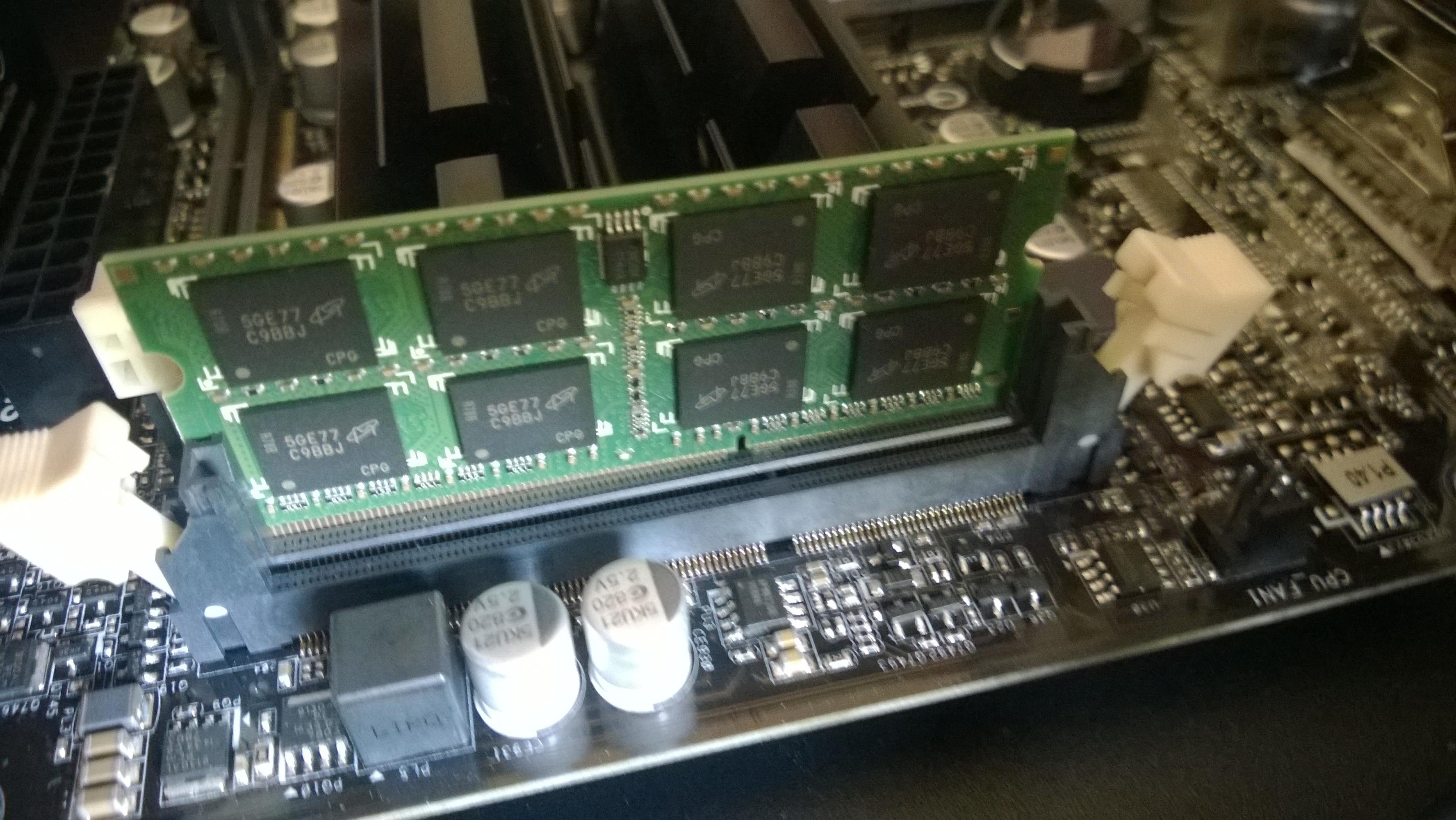

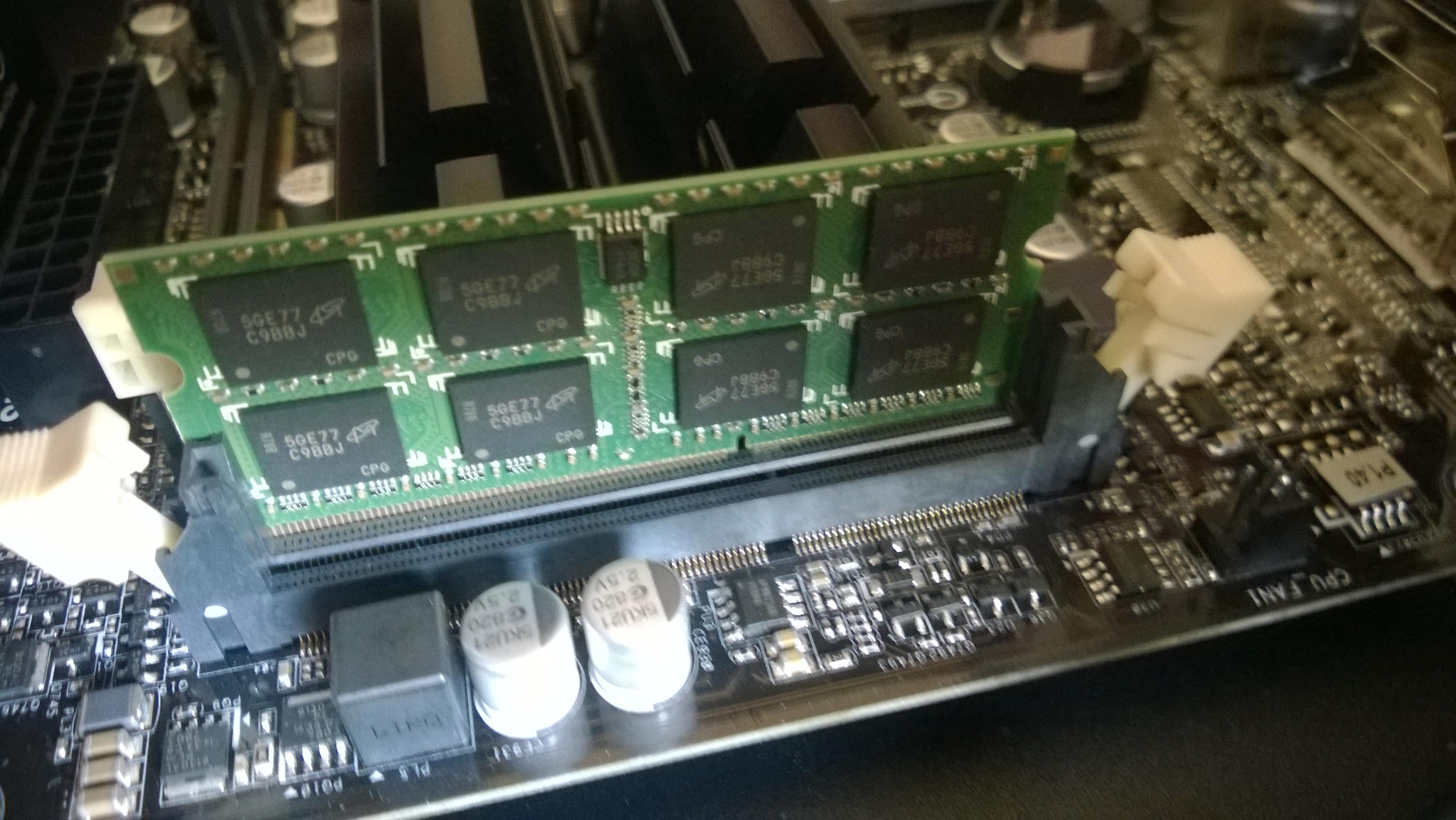

002: Riegel daneben gelegt

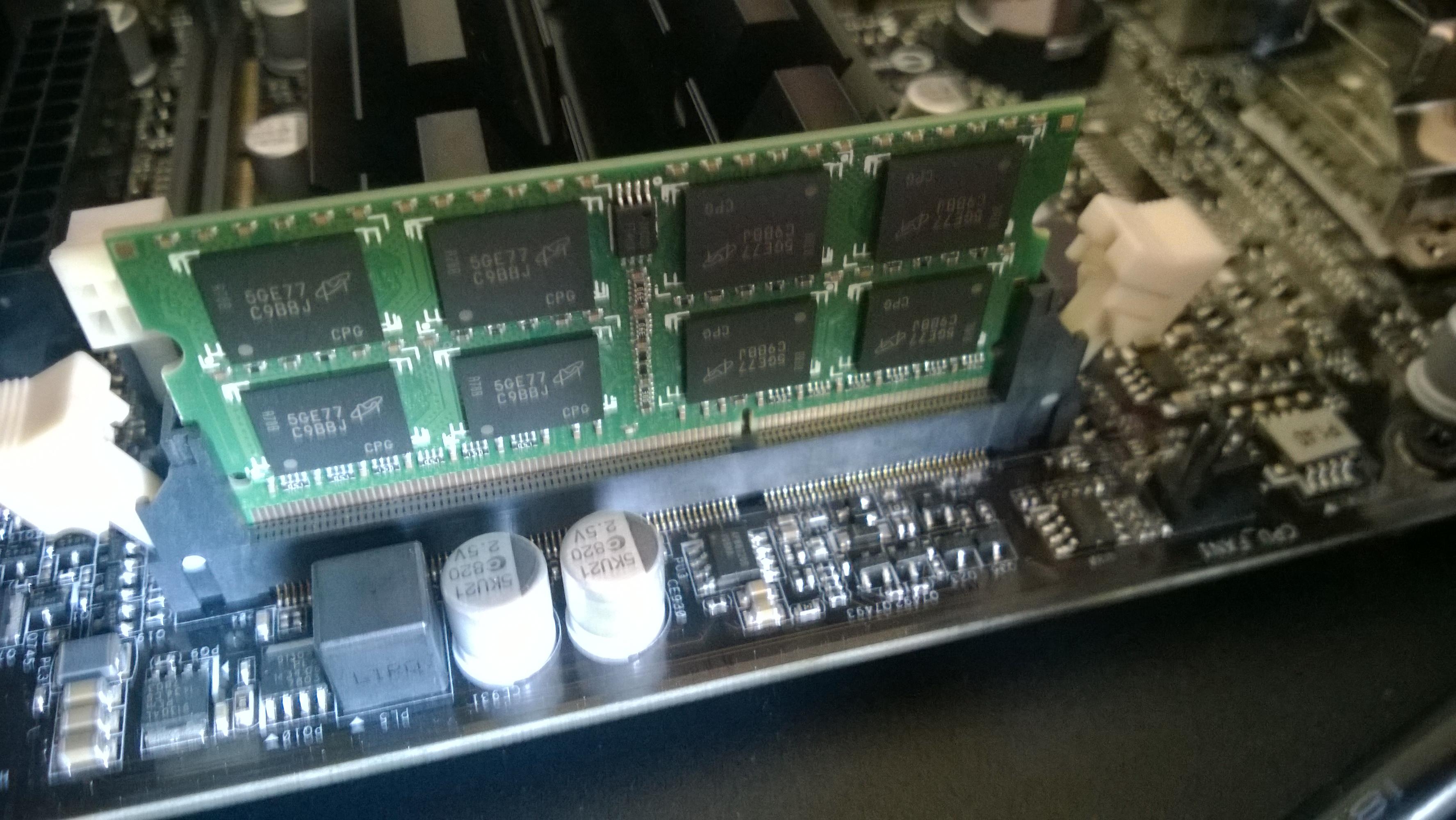

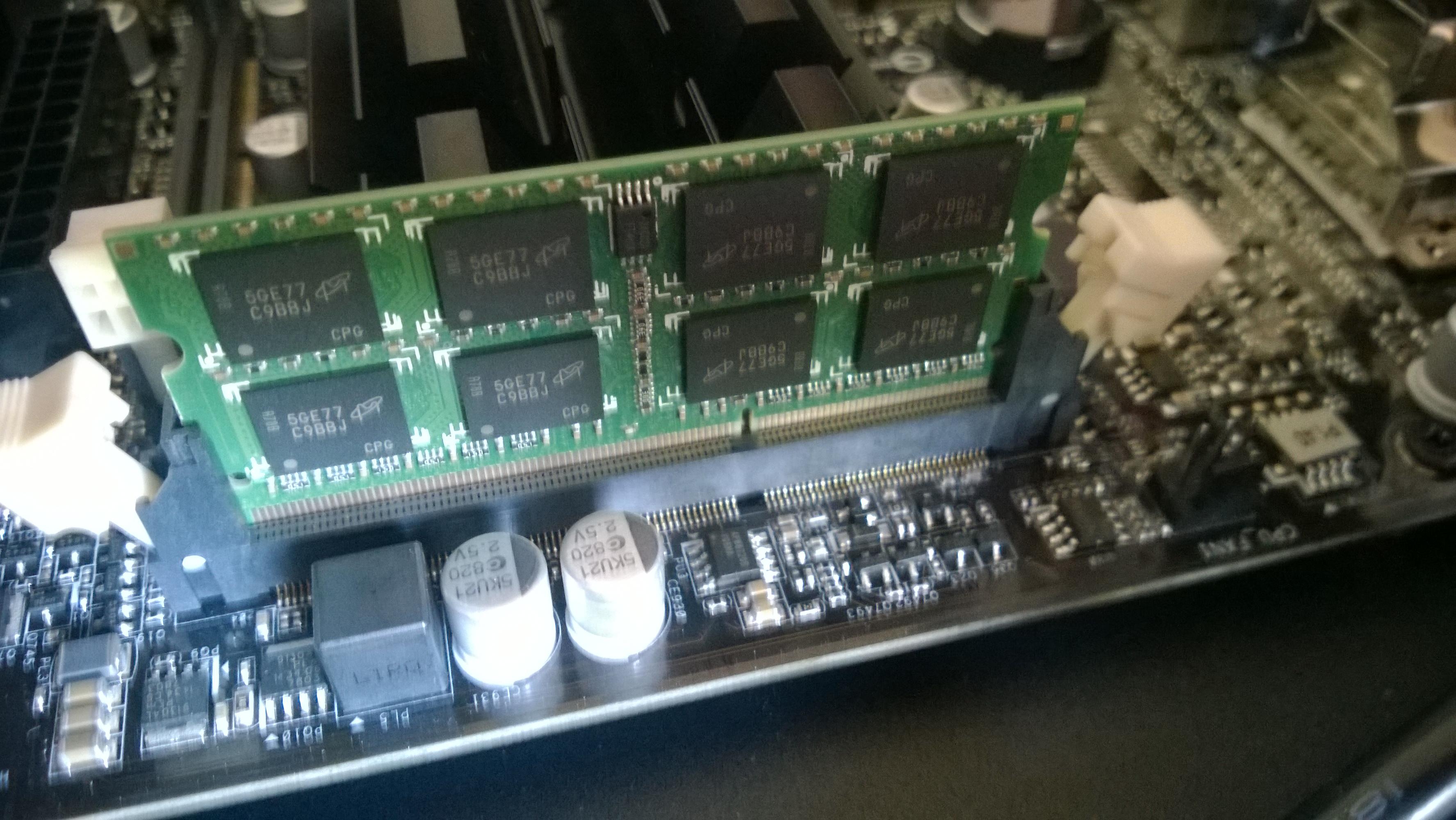

003: Riegel soweit reingeschoben wie es ohne rohe Gewalt geht

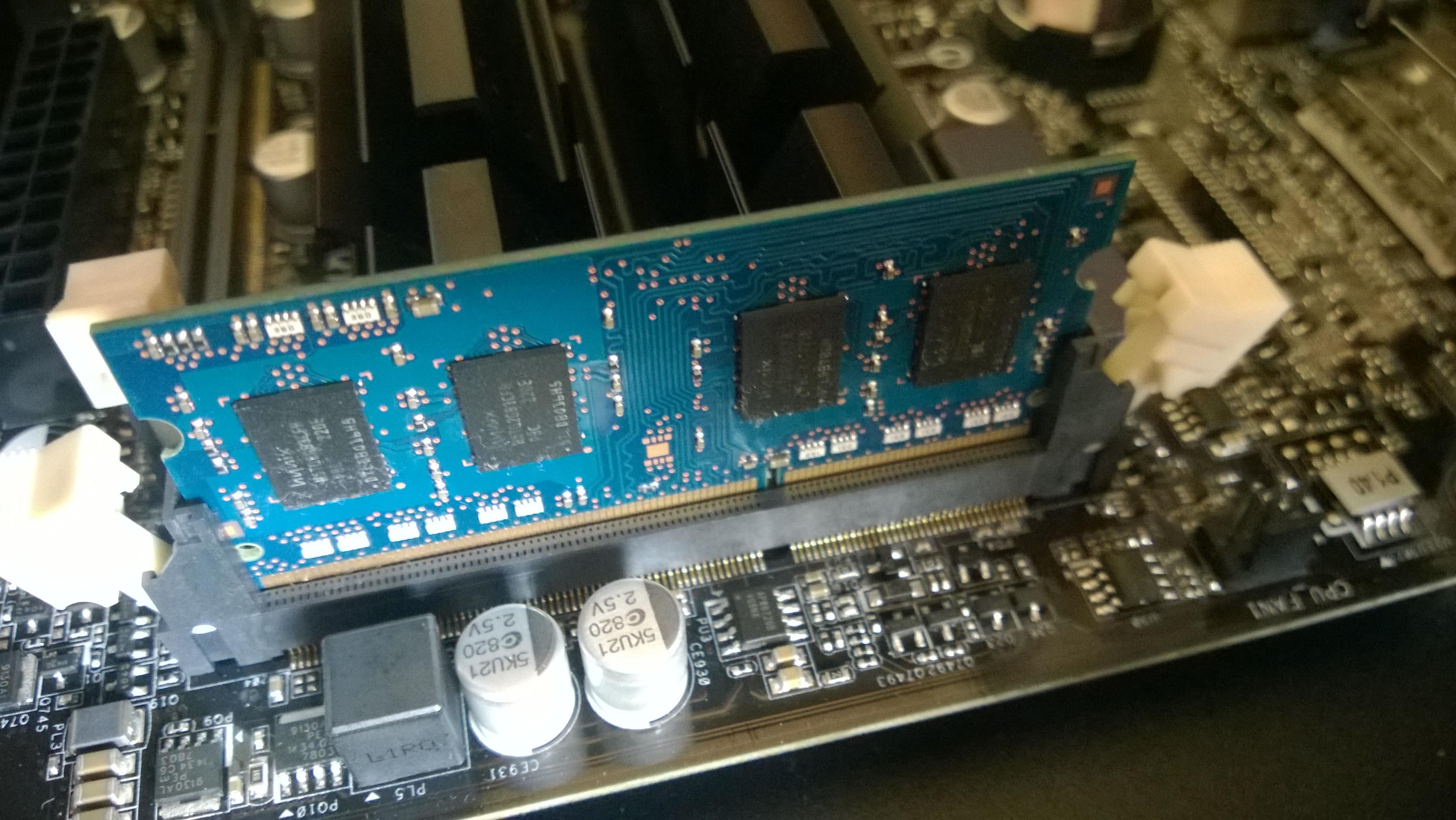

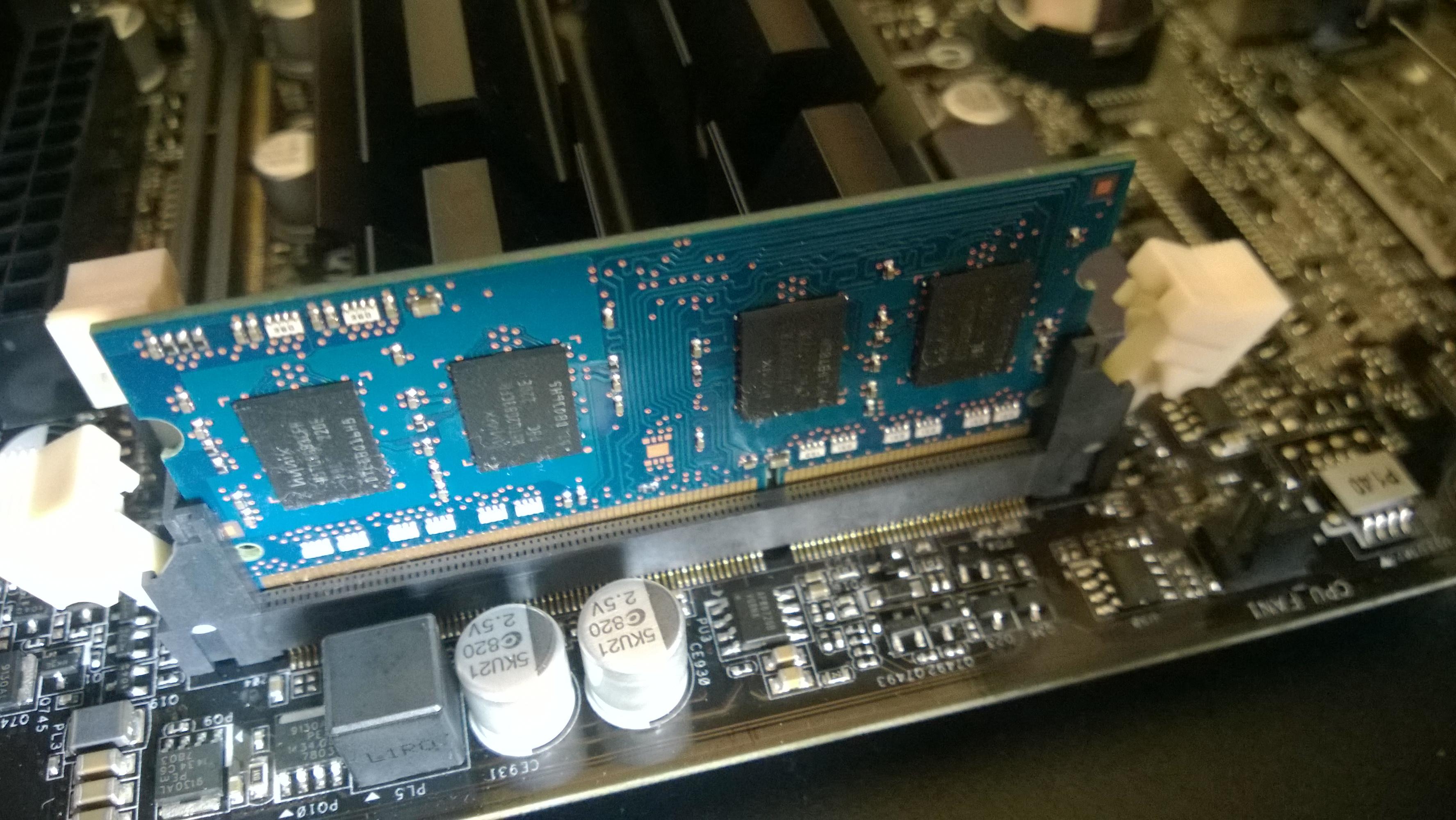

004: Anderer Riegel den ich noch rumliegen hatte, geht genauso wenig

Bei dem Slot oben links geht es auch nicht.

Ergänzung (16. Juni 2015)

Wenn du die Kerben beachtet hast... vielleicht mit etwas Gewalt versuchen. Bei meinem HTPC musste auch n kleiner heftiger Ruck her, damit die richtig eingerastet sind.

Okey, dann bau ich das board nochmal aus und probiere es mit etwas Gewalt.



[rinatb]

und die halteklammern kannst du nicht in die kerben des RAM drücken an der Seite?



[Mister Min]

und die halteklammern kannst du nicht in die kerben des RAM drücken an der Seite?

nein, dazu müsste ich den Riegel erst noch einige Millimeter versenken



[Cassius1985]

Kann sein dass man die Riegel in einem "Rutsch" mit den Klammern reindrücken muss...



[Joachim Braun]

jo gib ein wenig mehr druck drauf. Vom Bild her passt das !

Und die Halteklammern gleichzeitig von der Seite mit andrücken.



[nicknackman1]

Der Speicher taucht hier: http://www.asrock.com/mb/Intel/Q1900-ITX/index.de.asp?cat=Memory

schon mal nicht auf. Ich würde auch nur Speicher nehmen, der vom Hersteller der Boards getestet wurde.
