RGB-/PWM - Platine anschließen

[dragonmx]

Hallo,

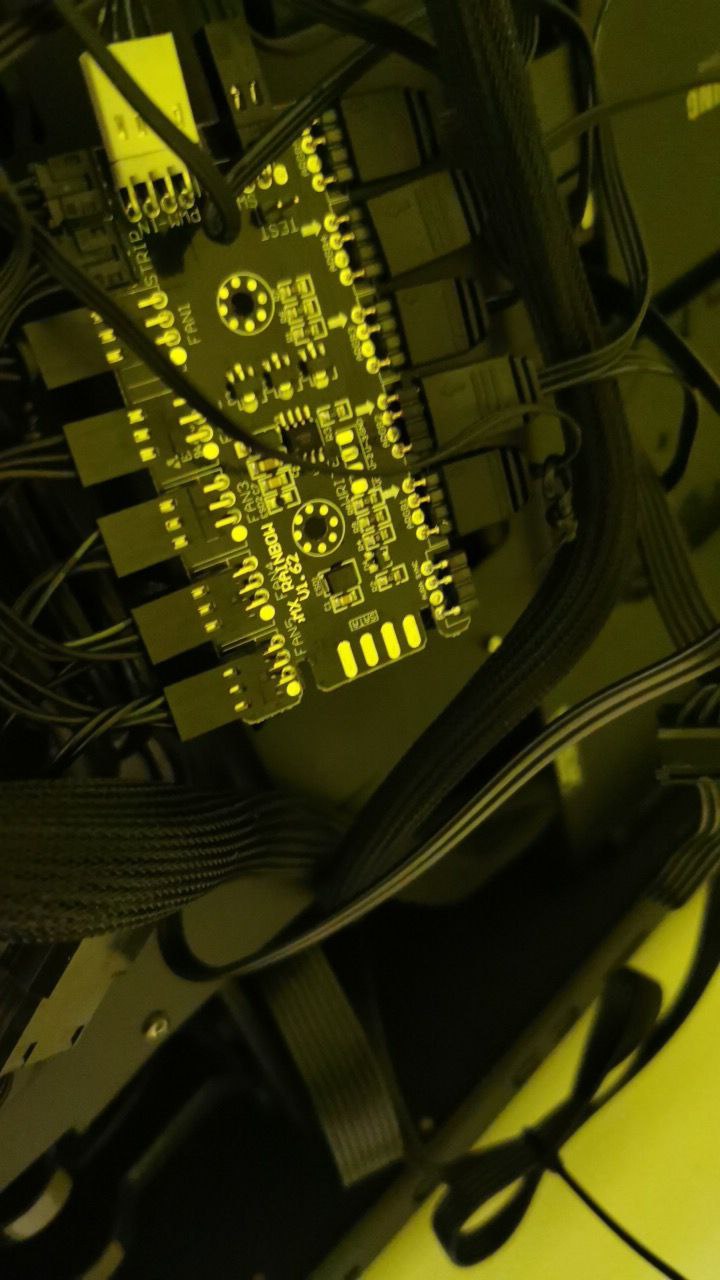

Brauche hilfe, mit welchen stecker/Adapter Kabel schließe ich von SATA Netzteil auf diesen RGB-/PWM-Platine (siehe Foto). Es ist das X-908 Infini2 Gehäuse.
Danke für die Hilfe



[mugam]

Da wo SATA steht passt ein SATA-Stromstecker direkt drauf/drüber...



[RaptorTP]

Willkommen,

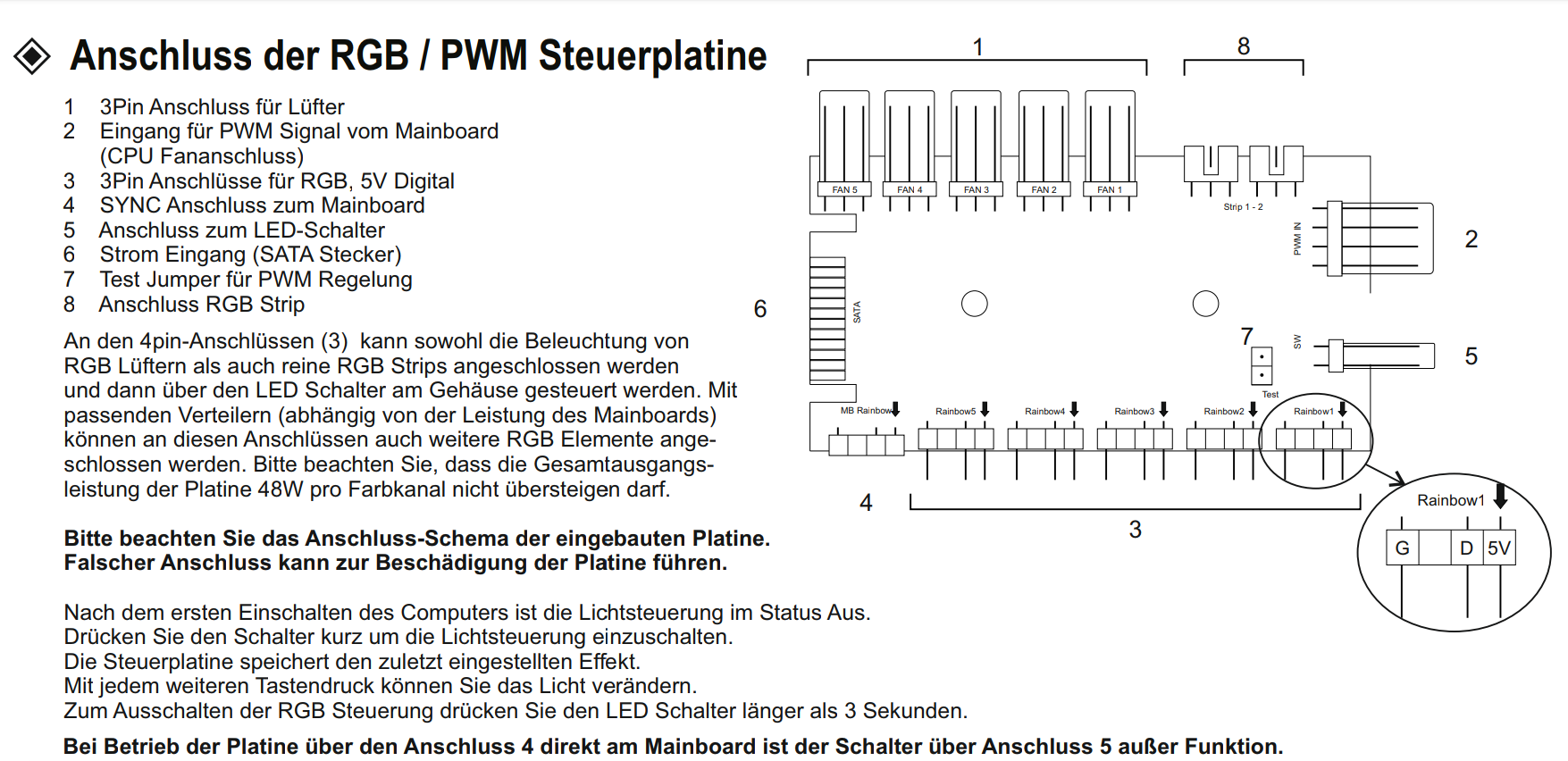

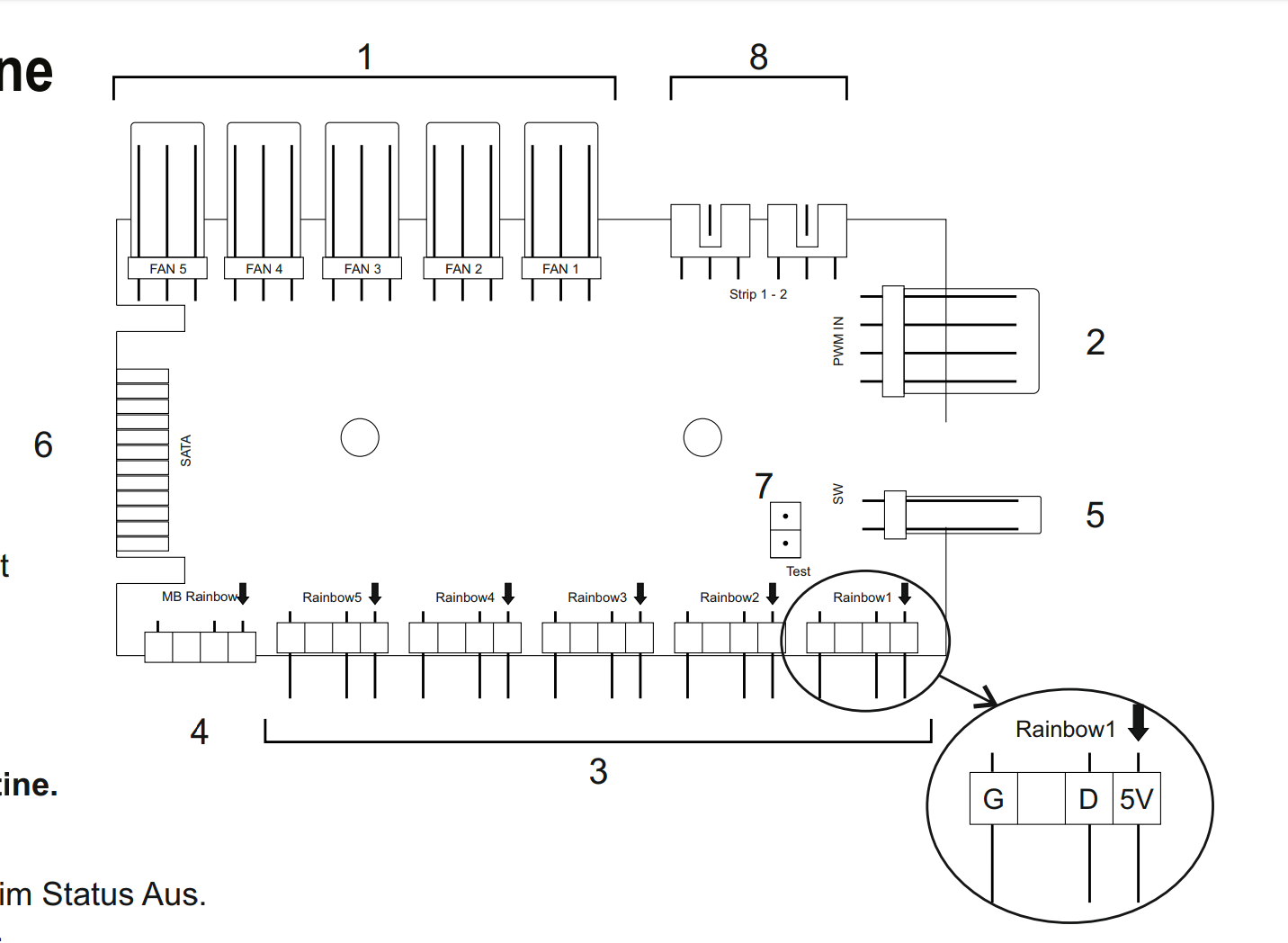

es klingt verrückt, aber schon mal drüber nachgedacht in der Anleitung nachzuschauen ?

Zugegeben, es sieht wirklich etwas unkonventionell aus.
Aber genau in diesem Moment macht eben eine Anleitung umso mehr Sinn

Quelle: https://www.google.com/url?sa=t&sou...FjAAegQIARAB&usg=AOvVaw0QCnv6h81ZrY1QYXx5abrO



[Aleksindo]

Aber wie soll da ein L-Förmiges Sata Kabel rein passen? @RaptorTP, @mugam



[RaptorTP]

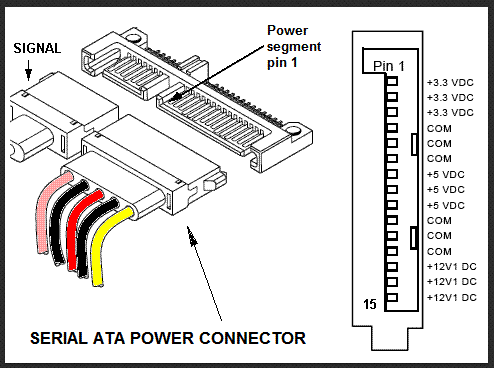

wie du siehts, sind auch jeweils 3pins immer die gleiche Spannung oder Ground.
Das würde dann zusammengefasst als Pad auf der Platine.

Wenn du die Ecke vom L abbrichst, passt der Stecker immer noch drauf.

sah mal anders aus, wie in diesem Review ... sparen sparen sparen sag ich da nur .... echt schade.

"wird schon passen bzw. what could go wrong" war wohl die Idee xD

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Aleksindo]

Also welche Lösung gibt es da? @RaptorTP



[RaptorTP]

Hast du meinen Beitrag gelesen ??



[Aleksindo]

Ja, aber was meinst du mit abbrechen? xD
Ich bin relativ neu beim Thema PC zusammenbau... Da der Rgb Controller ja nur einen geraden Sata Anschluss hat und das Kabel ja einen L-Förmigen Kopf hat, stell ich mir die Frage was ich da abbrechen soll...

Ergänzung (7. April 2020)

Ich sehe gerade, dass computerbase bisschen spinnt, manchmal zeigt es mir nur einen Teil deiner Antwort an... @RaptorTP



[Raptor85]

War das nicht als Scherz gemeint? Da soll nichts abgebrochen werden. Die Ecke ist blind. Da ist kein Kontakt.
@TE: Versuche es doch einfach mal anzustecken.



[Aleksindo]

Oh, das ist jetzt peinlich xD Das heisst also ohne Bedenken den L-Förmigen Stecker im Rgb Controller anstecken, der nichts mit einer L-Form zu tun hat?



[BFF]

Ja.



[Aleksindo]

Danke euch! Man traut sich halt selten bei so teurer Hardware... Danke für die schnellen Antworten! Schönen Abend noch!



[BFF]

Und warum hast Du jetzt zwei Accounts am laufen bei CB? @Aleksindo
Das da ganz oben ( dragonmx ) bist Du doch auch, oder?



[Aleksindo]

Ist ein Freund von mir, der muss morgen bzw. heute früh Arbeiten, desswegen hab ich das hier übernommen. xD



[RaptorTP]

das L (dieser kleine Steg) dient zur Arretierung des Steckers - und auch als Verdrehschutz.

dort will man wohl mit den Einkerbungen den Stecker richtig positionieren und sich eben nen gescheiten Stecker sparen.
Obwohl man sowas immer innen macht und nicht an der Außenkontur, naja ... sowas kommt dann bei rum xD
