Richtiger Boardanschluss für externe Soundanschlüsse

waterboy84

Ensign
Dabei seit
Feb. 2005
Beiträge
179
Hi,

Auf meinem Asus Board hab ich Audio Pinanschlüsse auf denen ich Stecker anschließen um einen externe Audioschnittstelle für evtl. ein Headset.
Habe aber ein Problem und zwar weiß ich nicht wie das mit den verschieden Belegungen ist.
Auf dem Board sind das andere wie die kabelanschlüsse die dann nach draussen führen sollen.

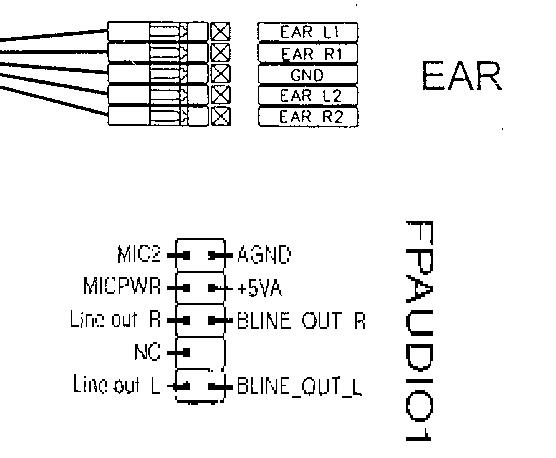

Hab hier mal den Anhang(siehe oben Steckeranschlüsse für extern, unten Boardanschlüsse:


Anhänge

  • Audio.JPG
    33,5 KB · Aufrufe: 144
