Senkrechte Montage Xigmatek HDT S1283 auf AMD Sockel
Gude Allerseits,
allen die noch ein Mainboard mit dem Sockel 939 besitzen und die sich, wie ich, für den Xigmatek HDT-S1283 entschieden haben, soll die Lösung für ein m.E. häufiges und nicht unwichtiges Problem gezeigt werden.
Nämlich wie man den HDT-S1283 senkrecht auf der Sockel-939-Halterung befestigen kann, um damit vorzubeugen, dass sich der CPU-Kühler die u.U. sehr sehr heiße Luft von der Graka ansaugt und direkt ins Netzteil reinbläßt.
Xigmatek hat nämlich leider mit der beigefügten Halterung nur eine waagerechte Montagemöglichkeit für den Sockel 939 mitgeliefert.
Für diese Montage ist allerdings der Ausbau des Mainboards sehr wahrscheinlich unumgänglich, da man so besser hantieren kann.
Benötigt werden folgende Materialien:
- 4x Kabelbinder ca. 8 cm
- eine handelsübliche 10er Metallschraube
- 3x 10er Muttern
- 1x 12er Mutter
- 2x Metallstäbchen ca. 5 mm dick und 10 cm lang bzw. so lang wie das Retentionmodul in der Senkrechten hat
- 1x Zange

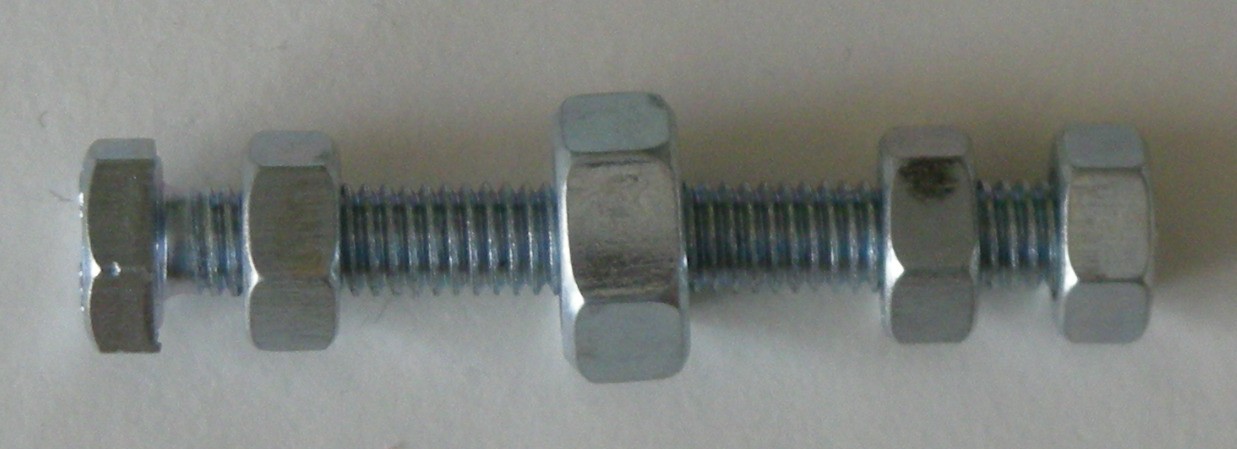

Die 10er Schraube muss mit den Muttern wie abgebildet versehen werden, dabei befindet sich die 12er Mutter locker in der Mitte.
Die Metallstäbchen habe ich persönlich aus einem Metallstützkreuz für Möbel eines Schwedischen Einrichtungshauses mit einer Metallsäge gemacht ;o).

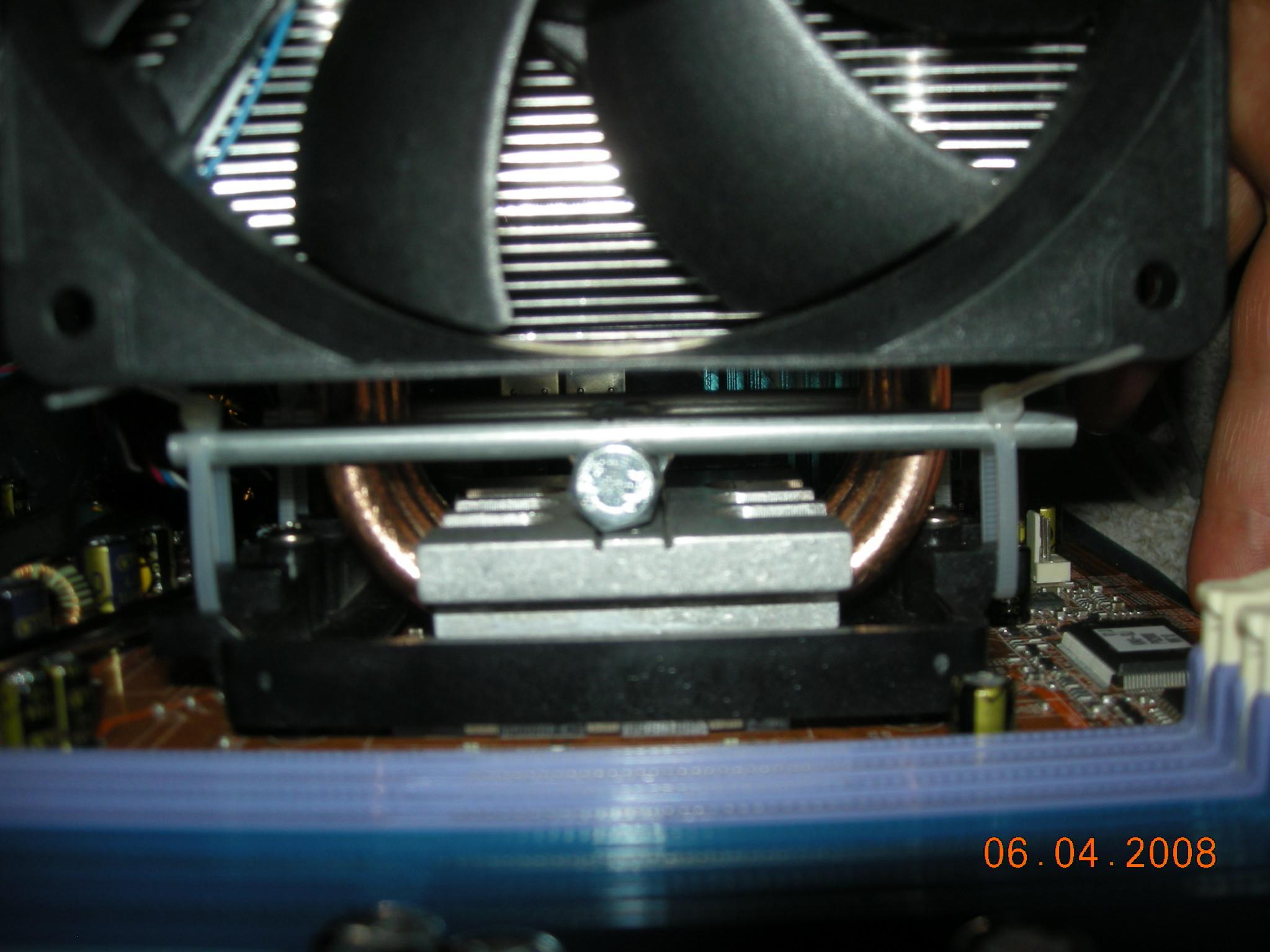

Jetzt muss der Kühler möglichst mittig vom Retentionmodul aus auf der CPU platziert werden. Danach legt man von der Seite die 10er Schraube mittig auf die Kühlerplatte. Die locker sitzende 12er Schraube sollte jetzt zentral auf der Kühlerplatte zurecht gerückt werden.

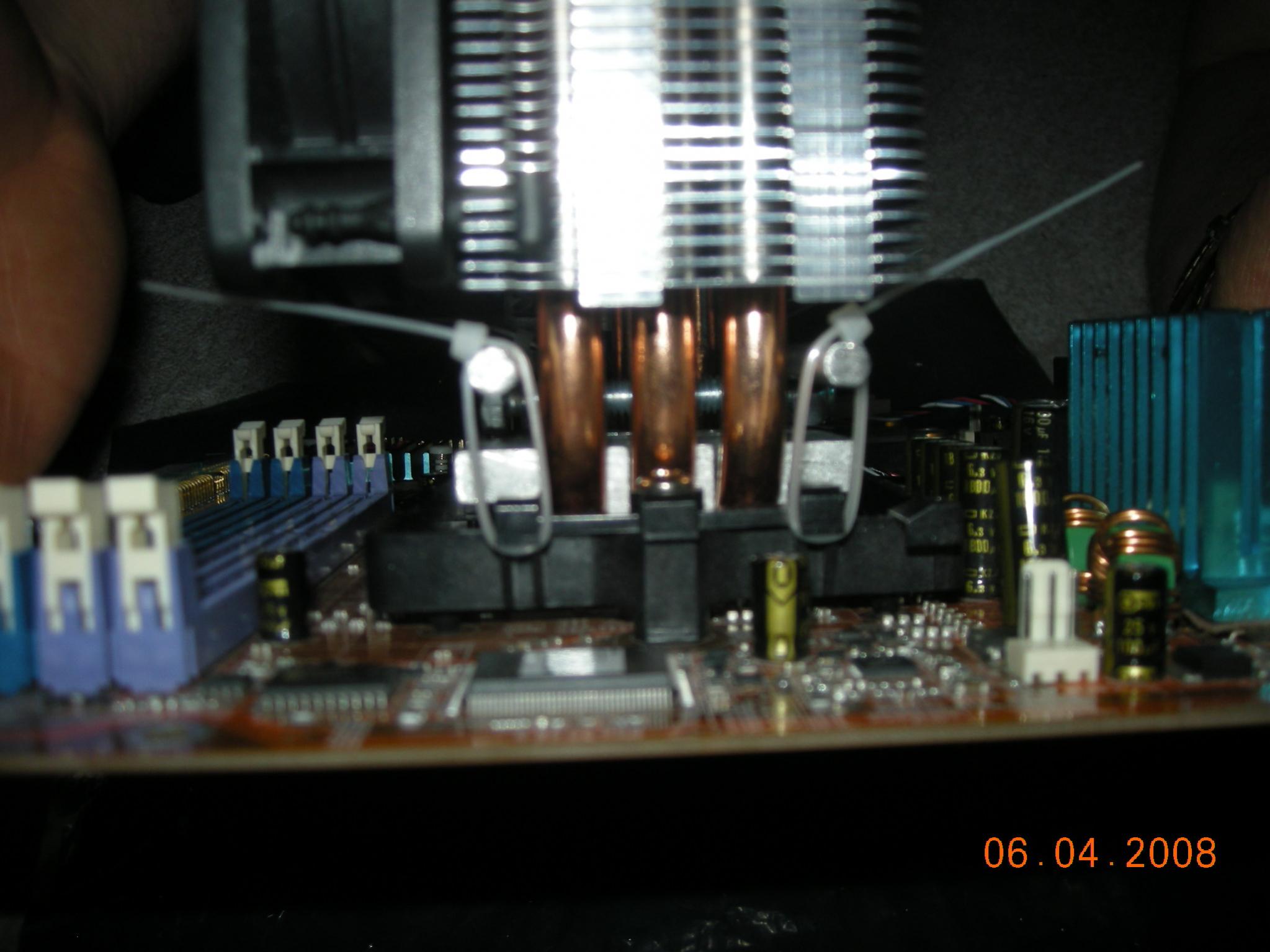

Nun nimmt man ein Metallstäbchen und zwei schon eingefädelte Kabelbinder zur Hand, legt das Metallstäbchen wie auf eine Wippe an das Ende der 10er Schraube und stülpt den Kabelbinder mit dem überstehenden Ende vom CPU-Kühler weg von einer Seite über das Stäbchen und die "Nase" des Retentionmoduls. Es ist ein wenig fummelig, aber wenn der erste Kabelbinder positioniert ist, kann man diesen ein wenig festziehen und danach den zweiten drüberziehen. Das Ganze noch einmal auf der anderen Seite wiederholen und die Kabelbinder nach und nach gleichmäßig festziehen bis der Kühler fest ist und sich nicht mehr so leicht verschieben lässt. Das letzte Stück sollte man mit der Zange festziehen, da man mit den Finger sehr schnell von den Enden der Kabelbinder abrutschen kann. Beim Festziehen der Kabelbinder sollte noch beachtet werden, dass diese nicht von den "Nasen" rutschen u.U. mit den Fingern immer kontrollieren und bei Bedarf wieder draufschieben. Wenn die erstmal endgültig festgezogen sind, dann rutschen sie aber nicht mehr runter.
Hoffentliche konnte ich mit dieser Anleitung ein paar Leuten helfen, für Feedback und konstruktive Kritik bin ich dankbar.
Greets
Bricktop
