SSD in MSI Fertig-PC einbauen

[marko11]

Guten Tag,
früher habe ich am PC viel selbst herumgebastelt, aber das ist 20 Jahre her. Mit dem MSI-Fertig-PC, den ich nun nach 4 Jahren um eine SSD erweitern möchte, bin ich etwas überfordert. Dass alles so dermaßen ins Gehäuse gequetscht ist (hatte es noch nie offen), habe ich dann doch nicht erwartet.

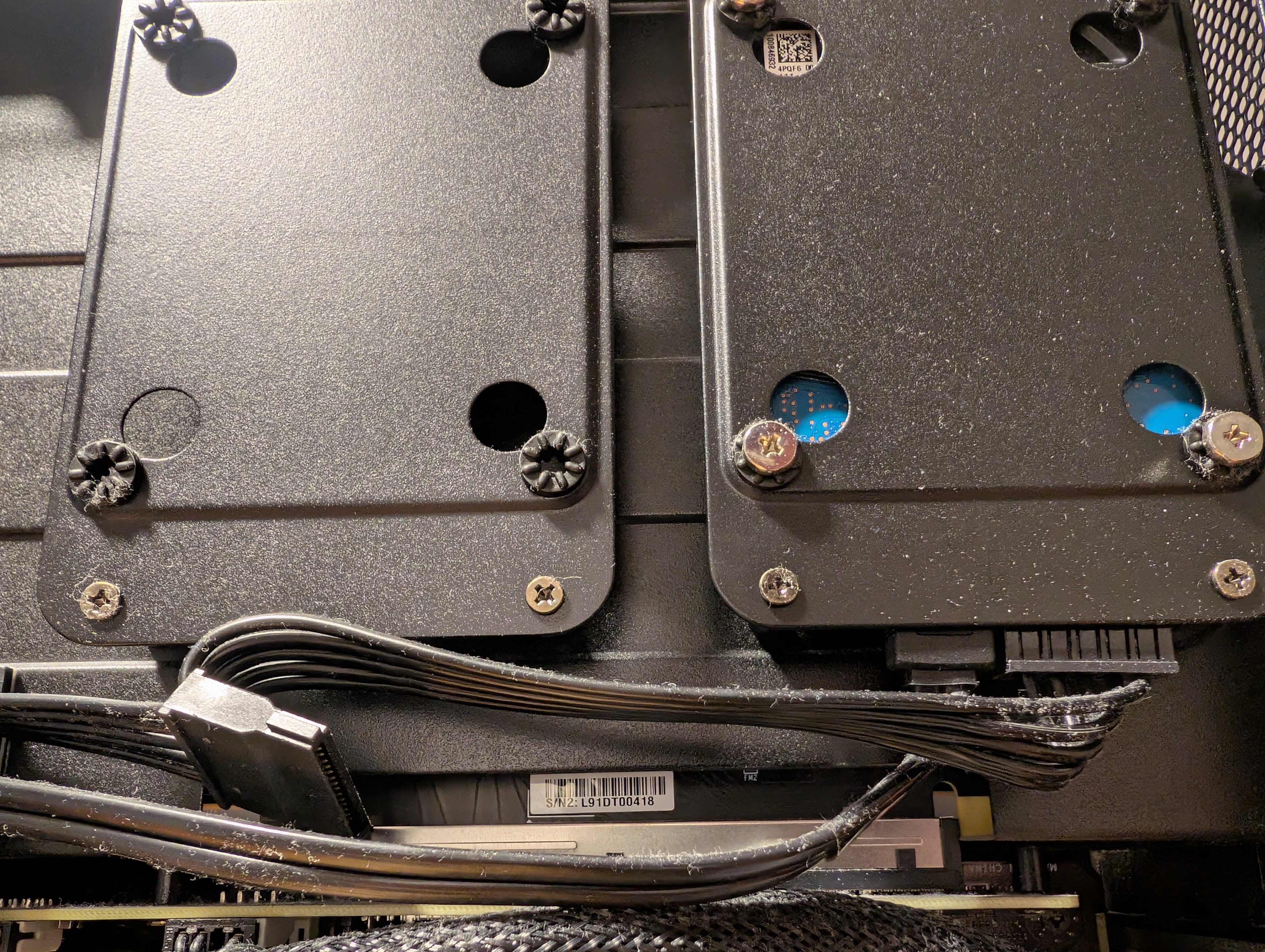

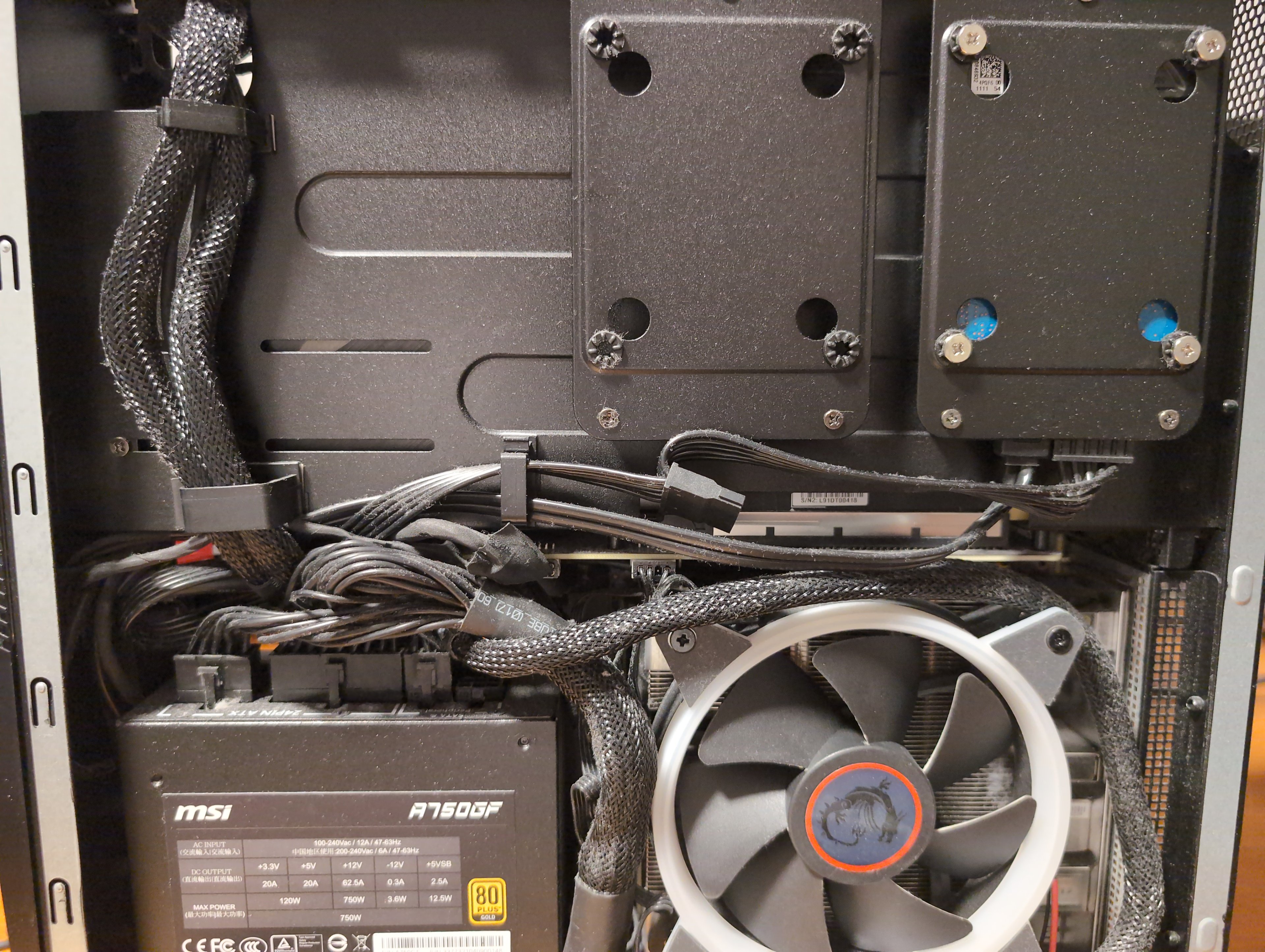

Siehe Bilder: die SSD kommt schätze ich mal hinter den freien Rahmen oben rechts, korrekt?
Aus der bestehenden SSD kommen zwei Kabel. Das breitere hat noch einen freien Anschluss, den kann ich dann einfach in die neue SSD stecken, oder?

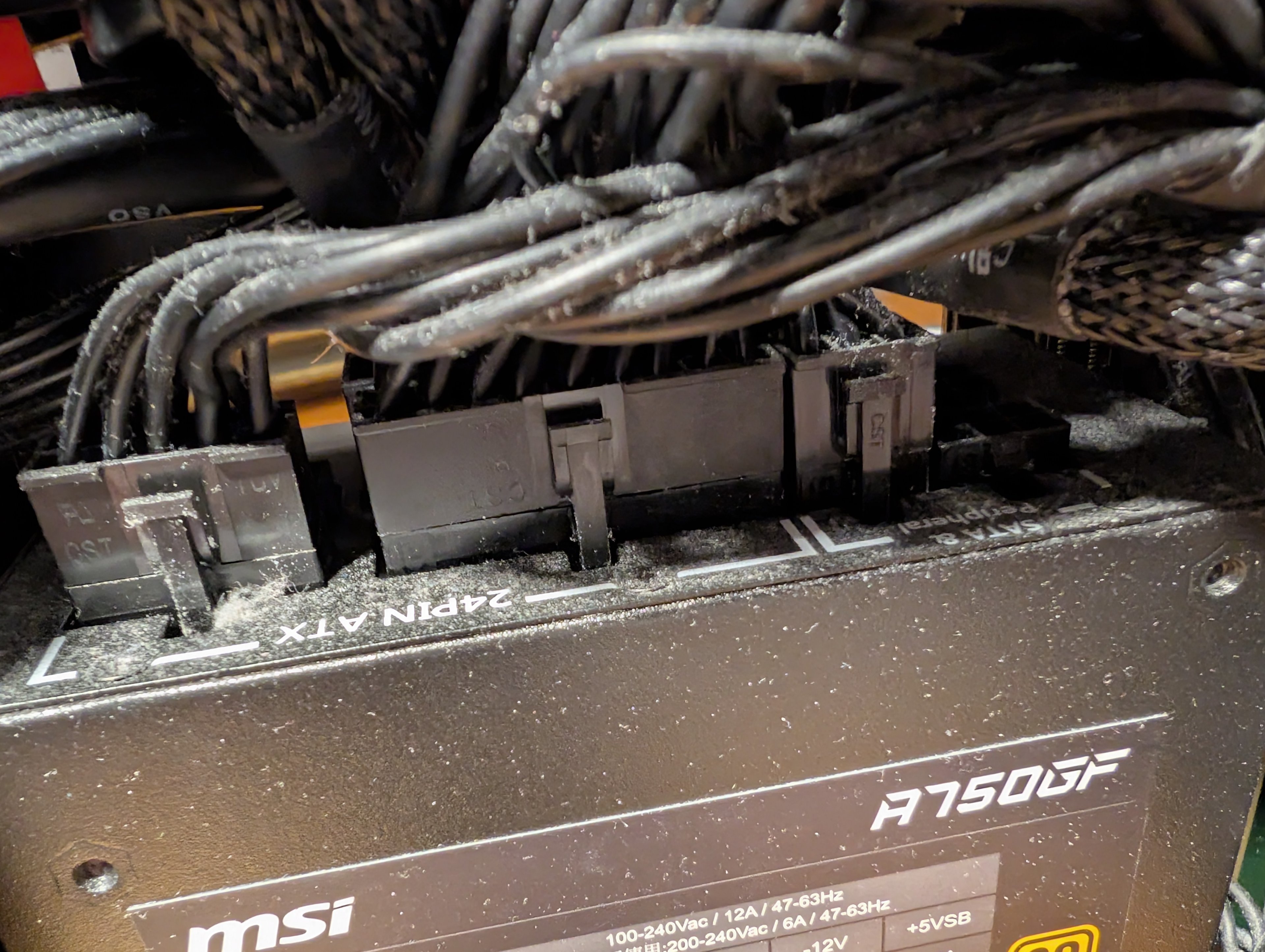

Ein freies Stromkabel (glaube ich, also das schmalere) finde ich nicht, aber genau einen freien Slot im Netzteil. Da ich keinerlei Kabel habe: kann mir jemand sagen, welches Kabel ich da exakt benötige?

Danke für Eure Hilfe



[skyywtk]

Ja, du kannst die SSD in den Rahmen einbauen. Musst aber nicht, wenn du willst kannst du sie auch einfach irgendwo anders im Gehäuse hinlegen, für die Funktion ist das egal.

Das freie Kabel ist der Stromanschluss vom Netzteil, kannst du einfach anstecken.

Das kleinere Kabel ist nicht das Stromkabel zum Netzteil, sondern ein SATA Kabel, dass du am Mainboard anstecken musst. Lässt sich einfach auf Amazon finden



[K3ks]

Das Breite ist das Stromkabel vom Netzteil, du brauchst ein SATA-Kabel für die Daten zum Brett.
Aber da die unbekannte Kiste nur 4 Jahre alt ist, hättest du vermutlich auch eine modernere PCIe-SSD im M.2-Format nehmen können, die wird kabellos auf's Board gesteckt...



[Baltimore]

Ein Staubsauger wäre angemessen.
Hat das Board einen freien SATA-Port? Das ist zu prüfen. Steht wahrscheinlich auch im Handbuch. (Manual)



[Tekkno_Frank]

Mach mal Bitte ein Bild von der anderen Seite
Sodass man das Mainboard sieht

Für mich ist die Frage, warum eine S-ATA SSD mit deren Datenrate und nicht eine nvme, sollte auf Board passen, aber das sehen wir erst wenn Du ein Foto vom Mainboard hast. Kann aber auch sein, dass da eine 128GB oder ähnlich bereits drin ist, war ja bei den Fertig PCs öfters der Fall.



[marko11]

Vielen Dank für Eure Antworten

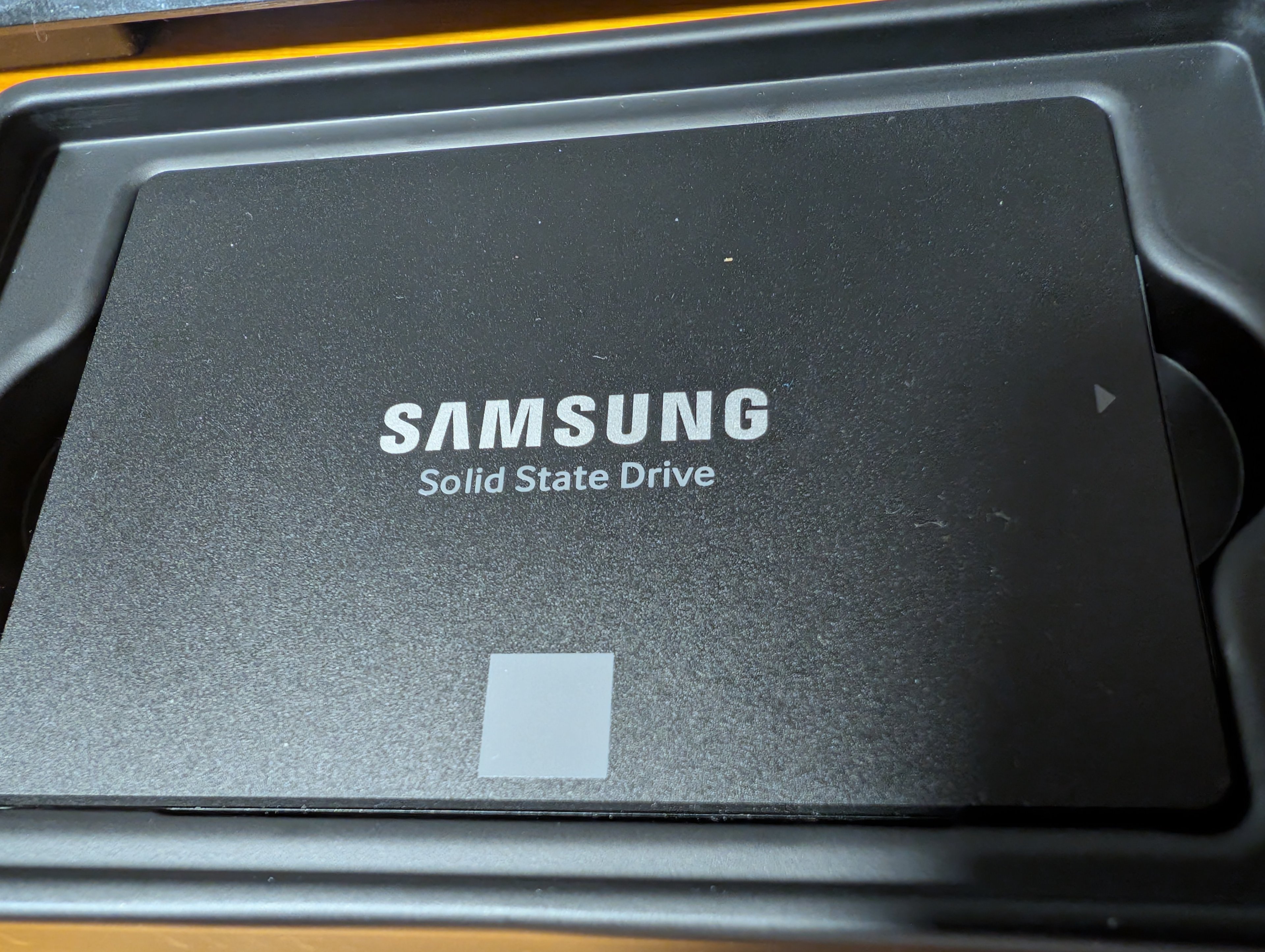

Zur Frage, warum keine Nvme: diese SATA SSD habe ich leider schon vor über 2 Jahren gekauft und nie eingebaut. Möchte jetzt nicht nochmal investieren (weil es dann direkt 4GB sein sollten und da liege ich bei knapp 400€).

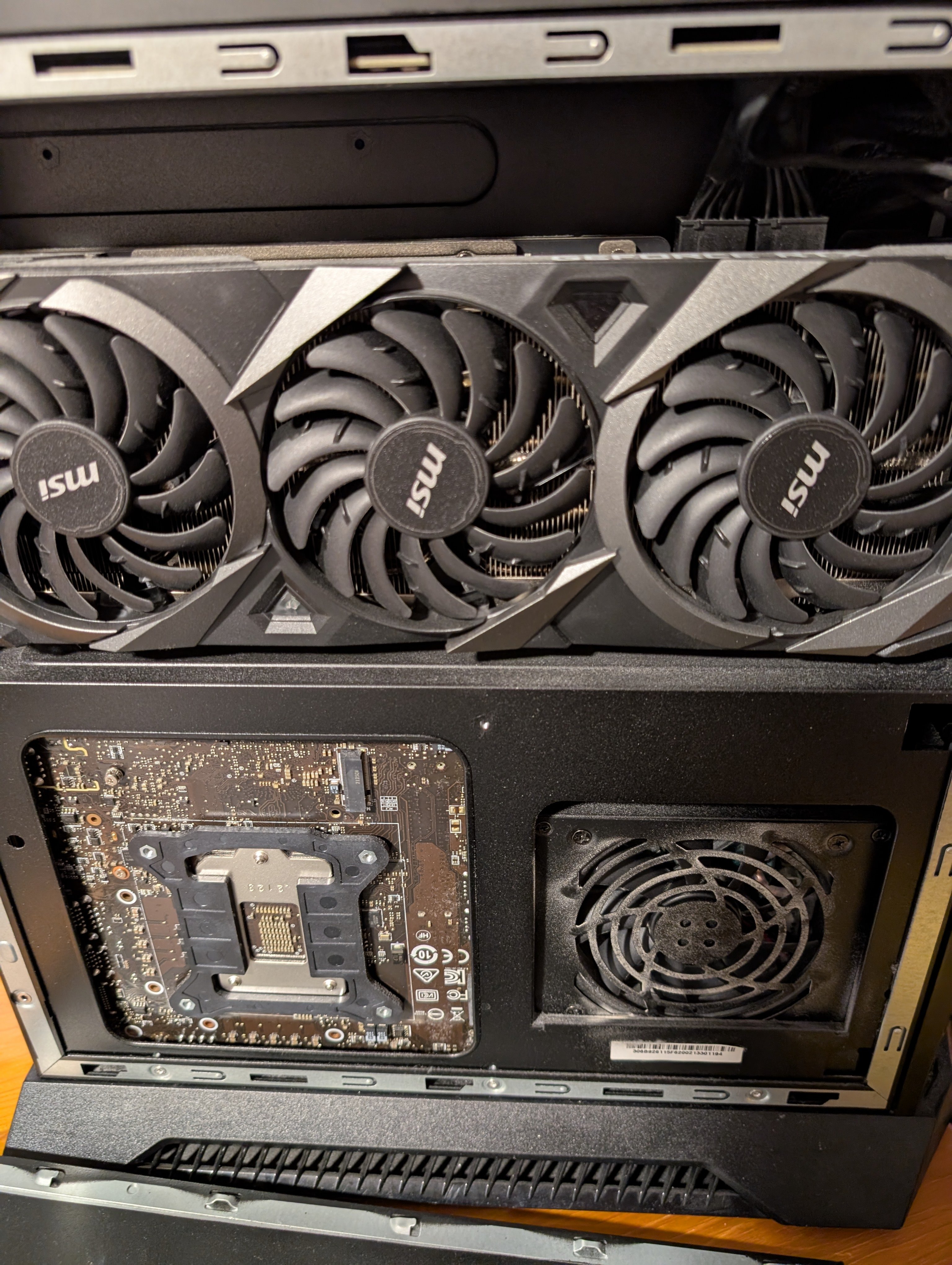

Hier noch ein Foto von der anderen Seite, leider nicht viel zu sehen



[Thomrock]

Du bist etwas sparsam mit den technischen Daten da sollte doch ein Aufkleber vorhanden sein um welchen Fertig-PC es sich handelt? MSI hat eine große Auswahl was Fertig PCs angeht.



[Ryzen 14900KS]

Sieht so aus, als wäre das Blech, wo die SSD rein kommen soll, ein Träger. Das muss wahrscheinlich einmal demontiert werden, damit du an die Oberseite vom Mainboard ran kommst. Dort sollte dann auch (hoffentlich) der (falls vorhandene) freie SATA-Port erreichbar sein. Falls die bestehende SSD einen angewinkelten Stecker hat, solltest du für die zweite auch einen solchen besorgen bzw. ein solches Kabel. Kann ich mir bei den extrem beengten Umständen gut vorstellen.



[marko11]

Du bist etwas sparsam mit den technischen Daten da sollte doch ein Aufkleber vorhanden sein um welchen Fertig-PC es sich handelt? MSI hat eine große Auswahl was Fertig PCs angeht.

System (Fertig-PC MEG TRIDENT X 11TE ):
Betriebssystem: Windows 11 Hone
Prozessor: Intel Core i7-11700K der 11. Generation, max 3,6 GHz
Grafikkarte: MSI GeForce RTX 3080 VENTUS 3X PLUS LHR (10 GB VRAM)
Arbeitsspeicher: 32GB DDR5 (2*16GB)
Festplatte / SSD: 1TB HDD: 1TB
Monitor: Samsung C49RG94SSR (49" / 5120x1440 / 120Hz)



[Baltimore]

Und das Handbuch hattest du auch schon mal in den Händen bzw. auf dem Monitor?



[Tekkno_Frank]

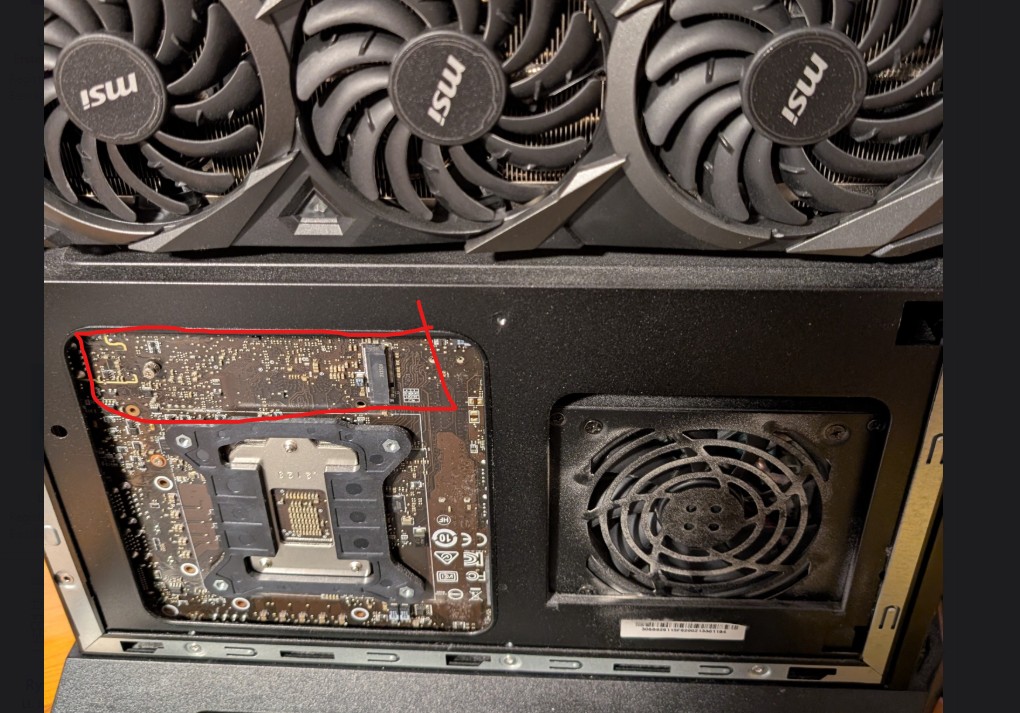

Verstehe, ok, aber für die Zukunft, da passt noch eine rein.

Alles klar.

Würde dringend und intensives saugen empfehlen inkl. der Kühler auf der anderen Seite.
Lüfter dabei etwas festhalten!



[cbtaste420]

Aus der bestehenden SSD kommen zwei Kabel.

Der Beschreibung nach ist das eine 1TB HDD, auf dem Mainboard ist irgendwo noch eine 1TB nvme SSD verbaut.
Benutzt du die HDD? Falls nicht, würde ich da einfach die SSD anschließen.



[Tekkno_Frank]

bzw die daten von der hdd auf die ssd, die hdd in ein usb gehäuse als backup platte, das würde sinn machen und ohne verrenkungen gehen und mehr speed bringen



[Thomrock]

Laut der Bescheibung gibt es 2x M.2 slots (1x SATA/PCIe Combo, 1x PCIe Gen 4 ) und 2x 2.5" Drive bays. Zum Mainboard ist da nichts zu finden sollte aber dann kein Problem sein mit der 2 SATA SSD einfach mal den SATA 1 Anschluss verfolgen und nach dem vermeintlich freien Port suchen.
