TP-Link VLAN Einrichten

[GamboDE]

Hallo liebe Community,

Ich habe bereits fleißig die SuFu benutzt allerdings wenn ich so vorgehe wie es in den anderen Threads erklärt wurde, bricht mein ganzes Netzwerk zusammen und es hilft nur noch der Reset des managed Switch also irgendwo werde Ich wohl noch was Falsch machen, hoffe jemand hier im Forum kann mir bei dem Problem helfen

Folgendes habe Ich vor:

• Computer in VLAN 2 (bekommt über Port 8 Zugang zum Internet)
• Fernseher in VLAN 3 (bekommt über Port 8 Zugang zum Internet)
• Wifi Geräte gehen vorerst direkt über die FritzBox
• VLAN 3 und VLAN 2 sollen von einander getrennt sein so das Die Fernseher nicht auf die PC und die PCs nicht auf die Fernseher zugreifen können

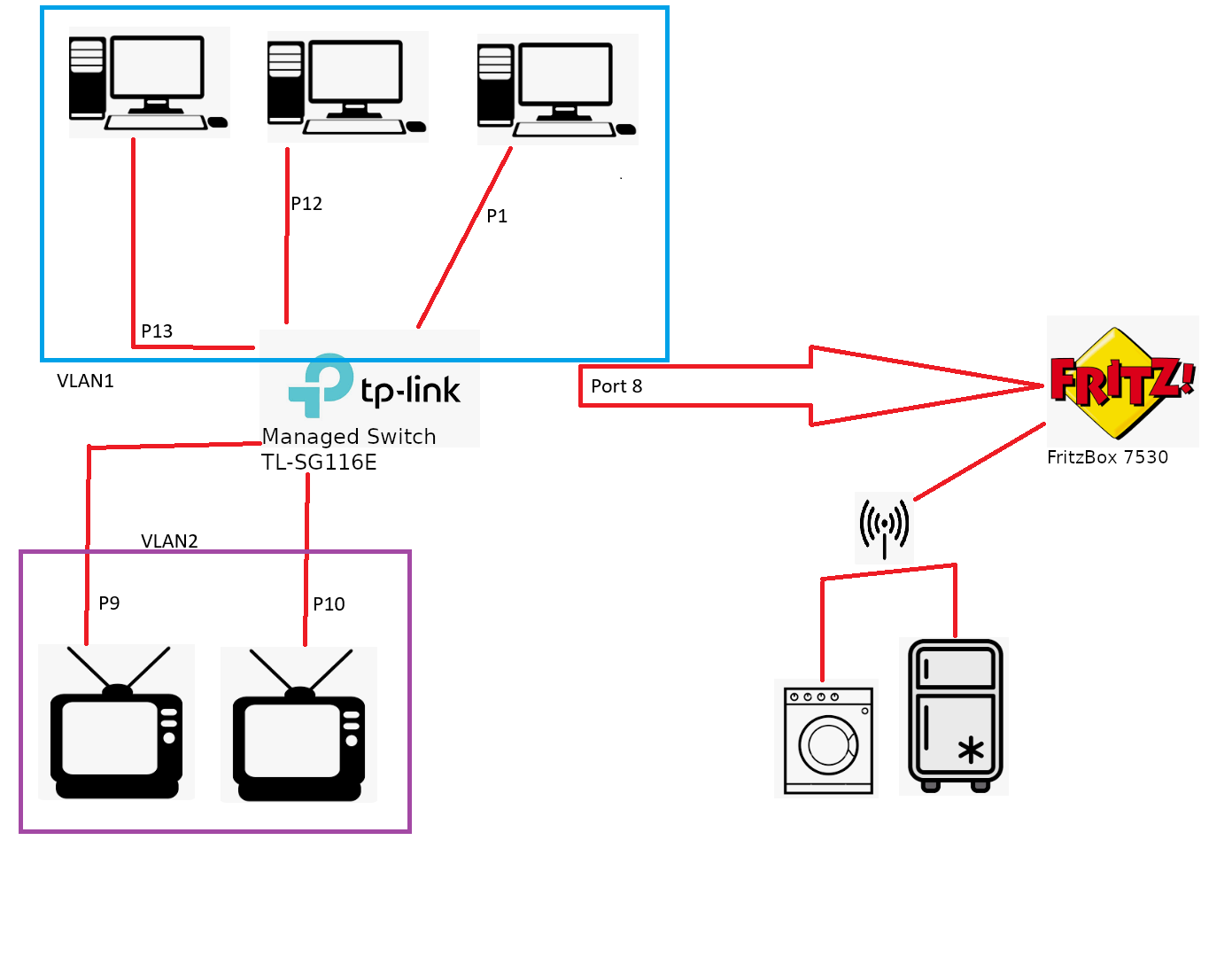

Anbei ein Bild des groben Aufbaus jedoch mit falschen VLAN Nummern

Nun zu den Einstellungen im TP-Link Managed Switch:

802.1Q Vlan Enabled

VLAN1 -> Untagged Ports (2,3,4,5,6,7,11,14,15,16) Tagged Ports ()
VLAN2 -> Untagged Ports (13,12,1) Tagged Ports (8)
VLAN3 -> Untagged Ports (9,10) Tagged Ports (8)

802.1Q VLAN PVID Setting

PVID3 -> 9,10
PVID2 -> 13,12,1

Wenn Ich die Settings so speichere Ist der Switch für mich nicht mehr erreichbar und das Internet ist dead für alle die über den Switch wollen


Hoffe Ihr könnt mir irgendwie Helfen oder verständlich beibringen woran es liegt
Sorry ist mein erster Beitrag habt Rücksicht



[derchris]

Layer 2 oder Layer 3 Switch? Die FB kann doch kein VLAN, oder?



[cbtaste420]

Wenn Ich die Settings so speichere Ist der Switch für mich nicht mehr erreichbar und das Internet ist dead für alle die über den Switch wollen

Jau, da ist alles falsch.

Sollen die Geräte im WiFi auf die Fernseher zugreifen können?

Hoffe Ihr könnt mir irgendwie Helfen oder verständlich beibringen woran es liegt

Warum 3 VLANs, wenn du nur 2 verwendest? Die Zuordnung der Ports zu den VLANs ist nicht konsistent mit dem Bild. Der TL-SG116E ist kein Managed-Switch, welches Modell hast du?
1. Besser nicht VLAN1 benutzen
2. Du brauchst keine Tagged-Ports
3. Ein Port alleine reicht nicht als Uplink, da du keinen Router hast
4. Gastnetz in der FB aktivieren und per LAN-Port verfügbar machen
5. Die Ports in VLAN 2 und 3 aufteilen (Achtung, VLAN1 wird weiterhin für die Bedienung vom Switch benötigt
6. Port 8 als untagged Member VLAN2
7. Port 11 als untagged Member VLAN3
6. Zusätzliches Kabel vom Gast-Port der FB zum Switch an Port 11 legen

Die FB kann doch kein VLAN, oder?

Die FB hat mal zumindest 2 getrennte Netze, VLAN Tags versteht sie allerdings nicht.



[GamboDE]

Hi Leute,

danke für die schnellen Antworten.
Der Switch ist ein TL´SG116E dachte es wäre ein Managed Switch weil man dort VLANs etc. einrichten kann

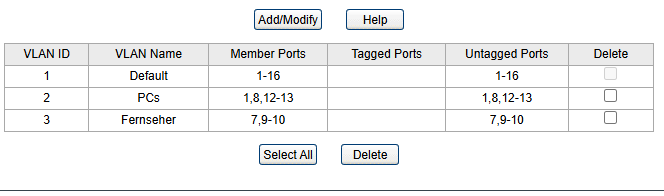

Habe die Kabel nun wie Folgt angeklemmt und die Ports belegt.

VLAN2 (P8->FritzBox ; P12,13,1 -> PCs)
VLAN3 (P7->FritzBox Lan4 Guest ; P9,P10 -> Fernseher)

Beste grüße Gambo



[cbtaste420]

Habe die Kabel nun wie Folgt angeklemmt und die Ports belegt.

Funktioniert es denn jetzt wie gewünscht?



[GamboDE]

Hi CBtaste,

es klappt momentan wie es soll danke schon für die Hilfe.
Internett klappt überall wo es soll. Und Die Fernseher sehen die PCs nicht und andersrum

bg
