Unbekannter Folienkondensator

[Ntukwe]

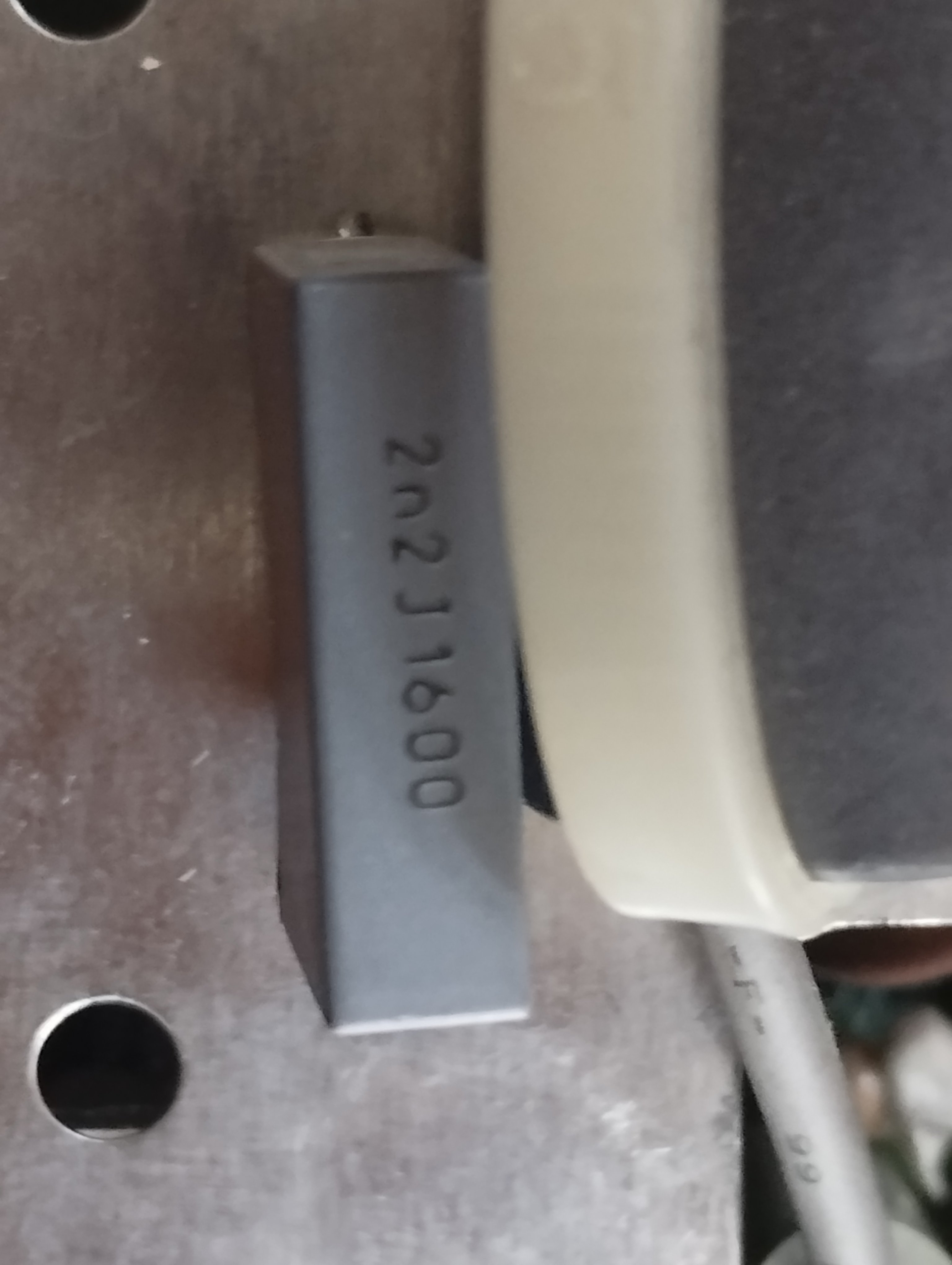

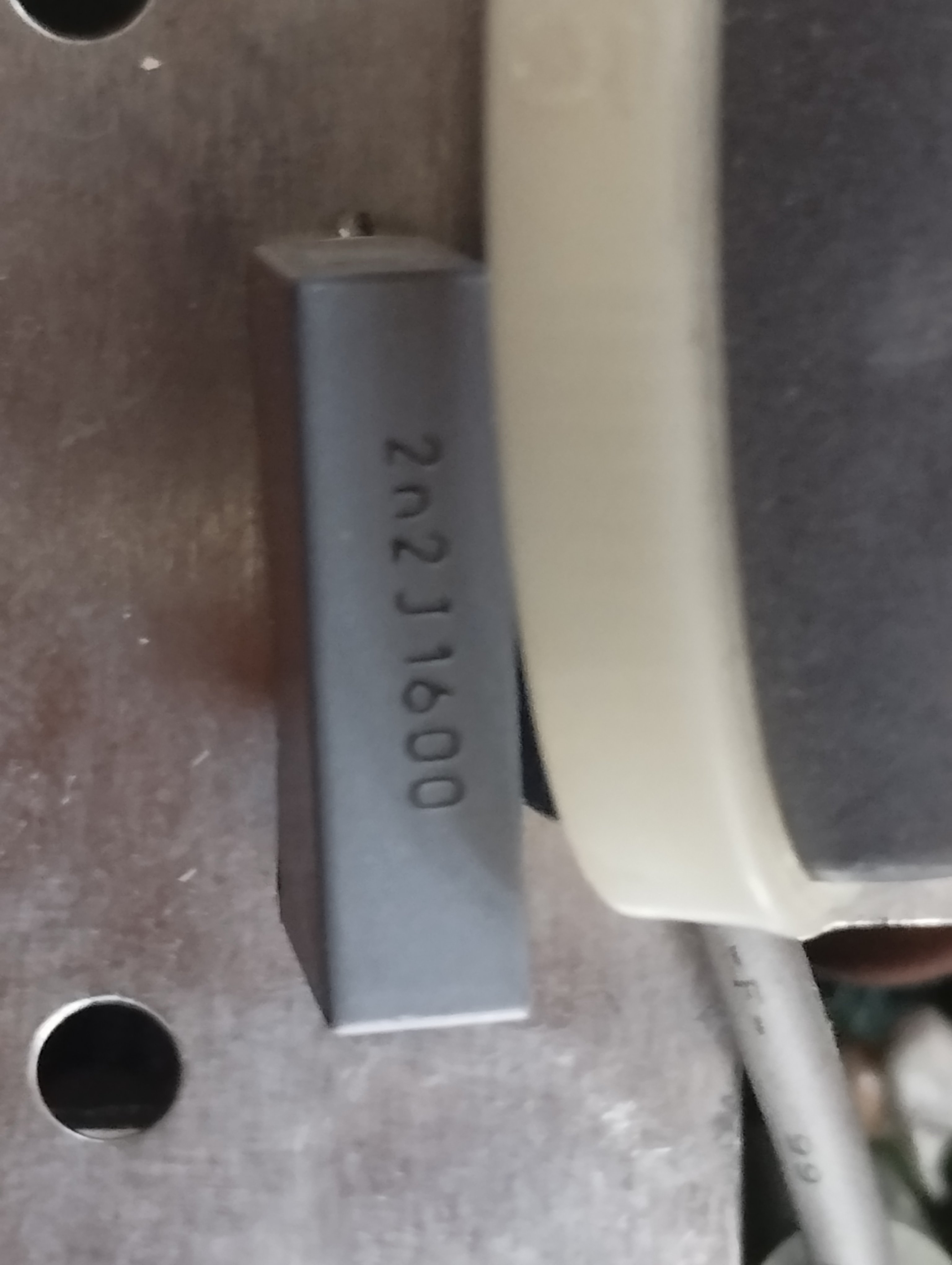

Bei meinem VGA Röhrenmonitor ist ein Folienkondensator abgeraucht. Habe versucht im Internet den Code zu entziffern und Ersatz zu finden, bin aber gescheitert. Das einzige was ich vermutlich raus gefunden habe ist 1600V.
Kann mir bitte jemand weiterhelfen,danke.



[t0oastaa]

Das sagt die Ki dazu:

The full marking shows that this is a 2.2 nF, 5% tolerance, 1600 V film capacitor.

Marking interpretation​

• “2n2” means 2.2 nF (2.2 × 10⁻⁹ F).
• “J” is the tolerance code for ±5%.
• “1600” indicates a 1600 V (1.6 kV) rating, typically DC for the KEMET R76 MKP series capacitors



[andimo3]

2,2 nF



[ghecko]

2,2nF MKP, 1600V Spannungsfestigkeit.
Mess mal die Größe und vor allem den Abstand der Drähte aus, dann kannst du ihn damit oder vergleichbar ersetzen:
https://www.reichelt.de/de/de/shop/...600_vdc_rm_15-173146?CCOUNTRY=445&LANGUAGE=de



[ata2core]

Schau mal hier nach Impulskondensator, 2,2nF, 1600V, RM10



[thornhill]

Ahoi,

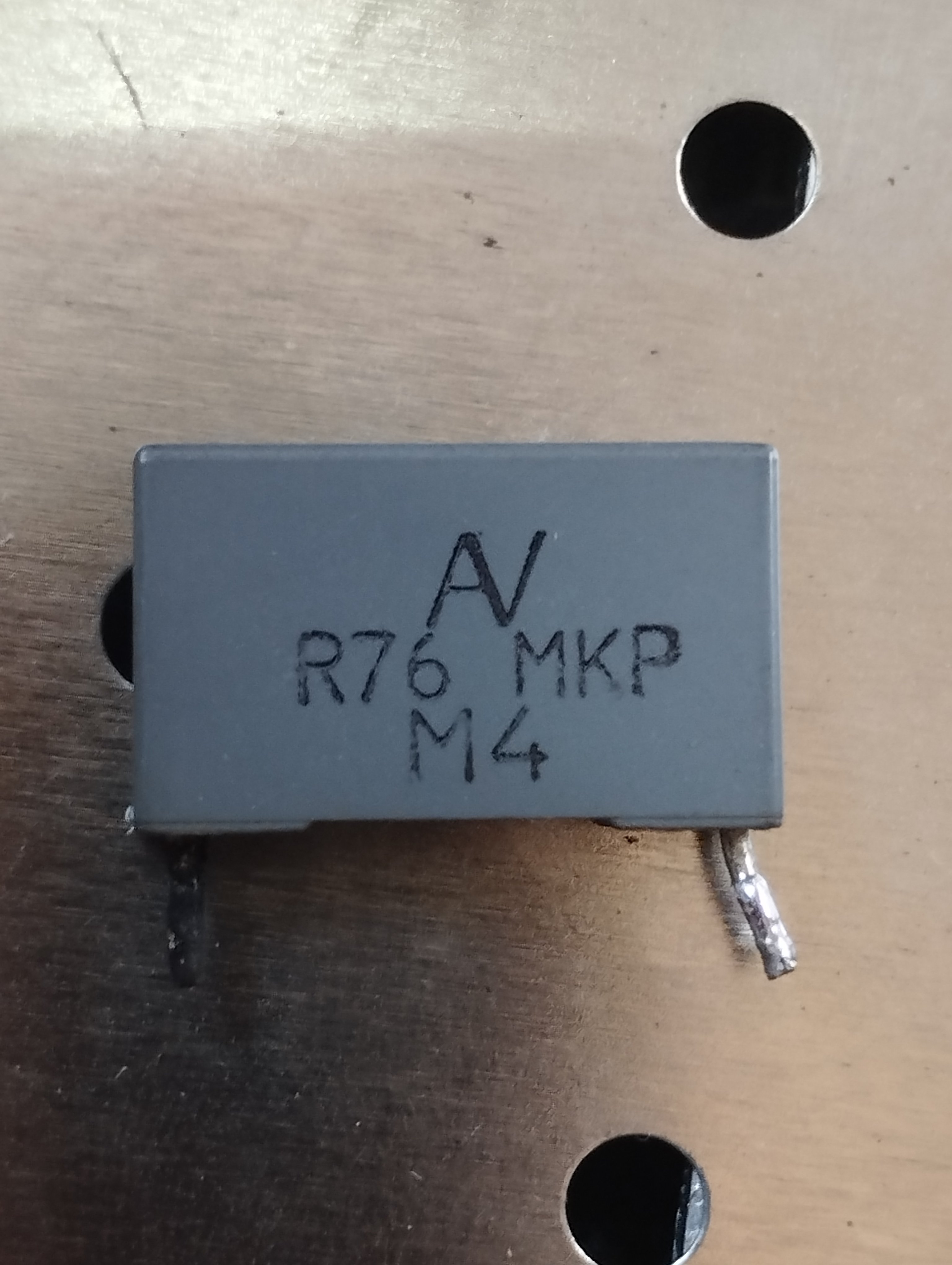

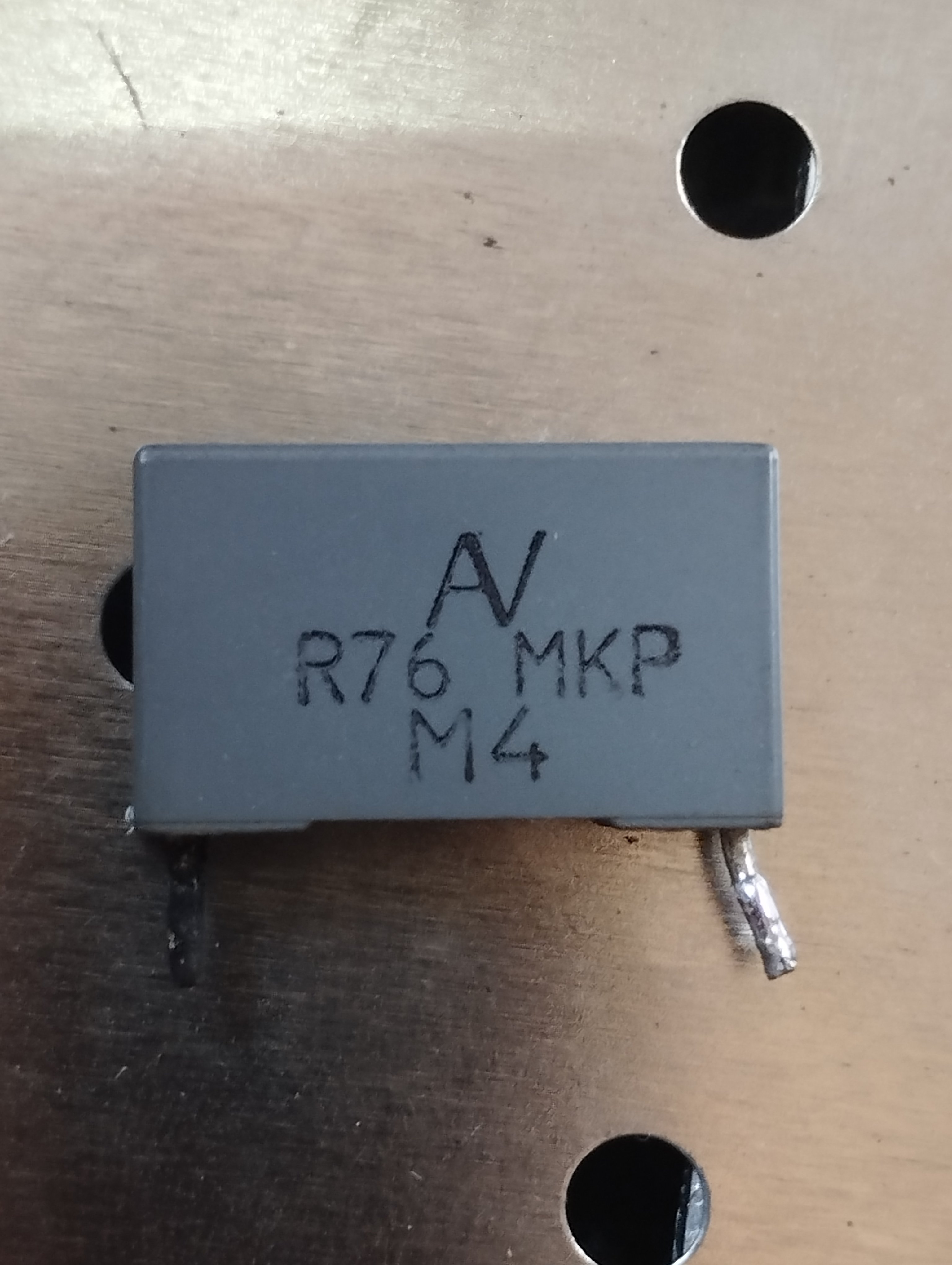

das ist ein KEMET (heute YAGEO, früher Arcotronics) Foliekondensator der R76 Baureihe, Die technischen Daten kannst du ja ablesen. 2,2nF 1600Vdc 5% Toleranz usw.

Click

Die verschiedene Varianten sind vom Prinzip her die Drahtlänge, die kannst ja passend abschneiden.

Gruß
thornhill



[lowrider20]

Röhrenmonitor

Aufpassen, gell! Da schmerzt die Netzspannung noch am wenigsten.



[Ntukwe]

Kaum zurück vom Mittagessen und schon beantwortet; danke vielmals an Euch alle für Eure Rückmeldungen!
Ist das verbreitet, dass die durchbrutzeln; dachte nur Elkos machen Probleme? Soll ich gleich alle erneuern oder war das ein Montagsmodel und kann mir die Heidenarbeit ersparen?



[gforce4711]

Bist du sicher, daß dieser Kondensator defekt ist? Wo ist dieser beschädigt?
MKP-Kondensatoren sind eigentlich selbstheilend.

Um welchen Monitor handelt es sich und wie alt ist dieser.



[Ntukwe]

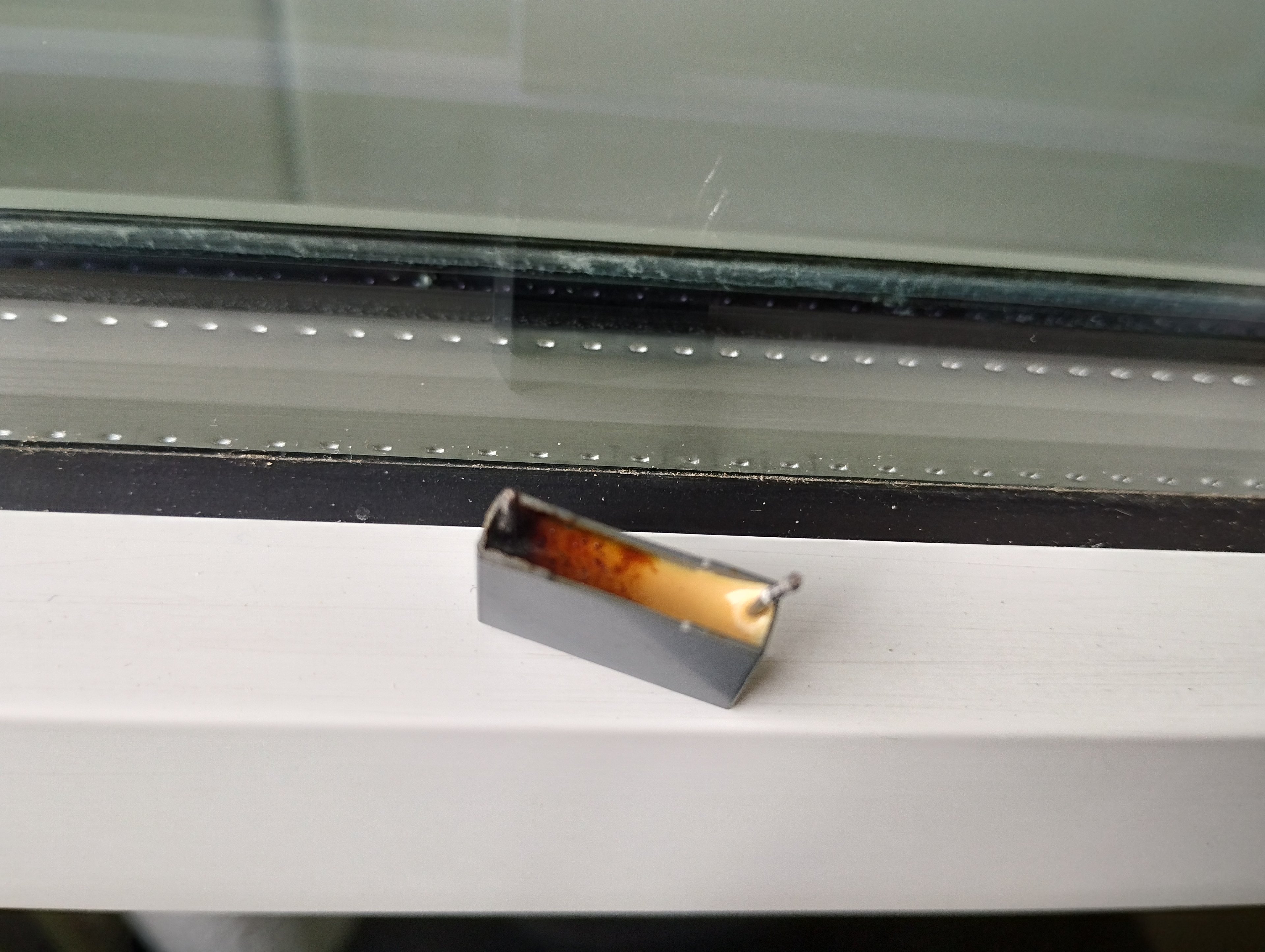

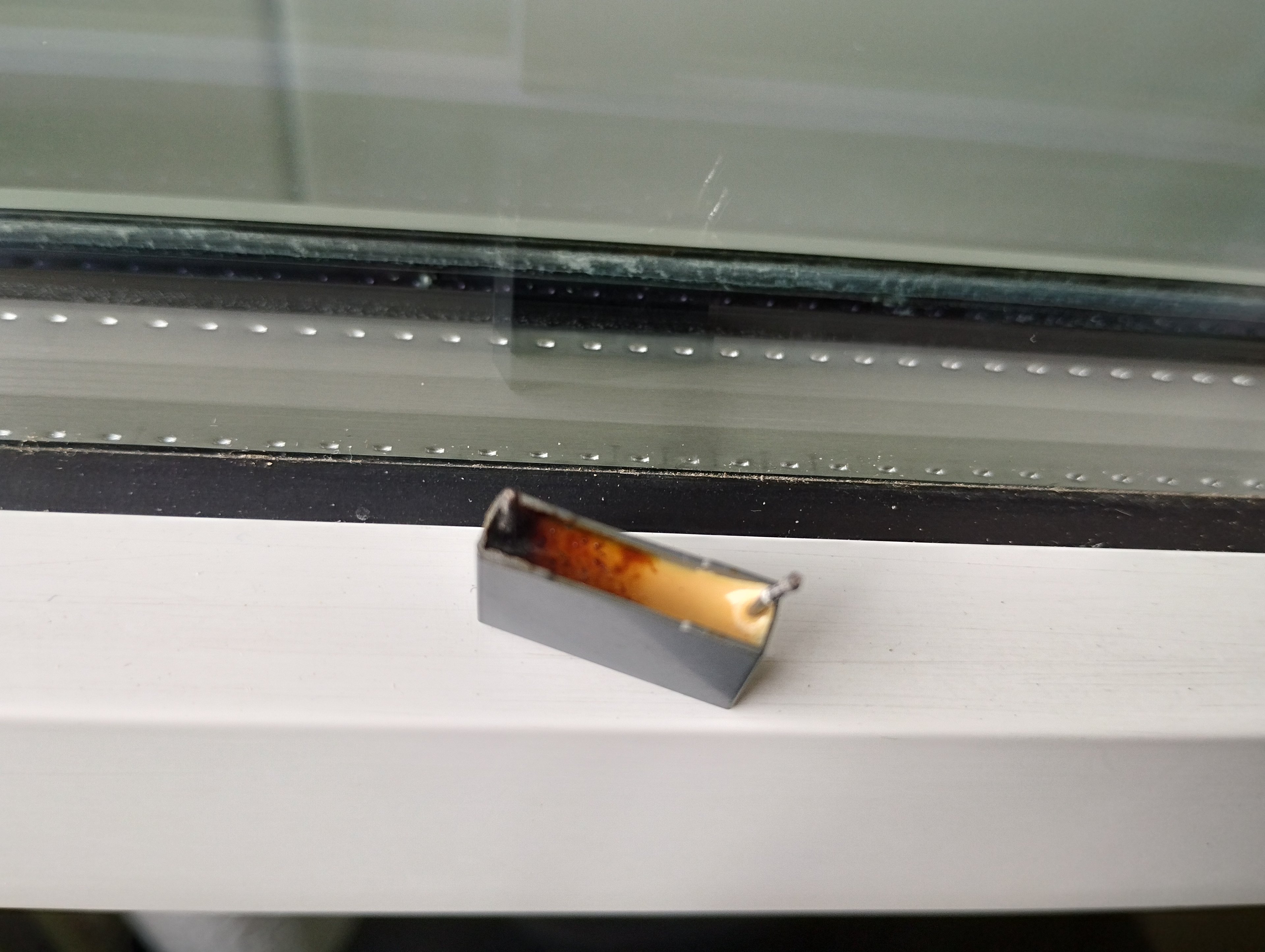

Der linke Draht ist verkohlt und hat ein Loch in die Platine gebrannt; hat ganz schön gequalmt und gestunken.

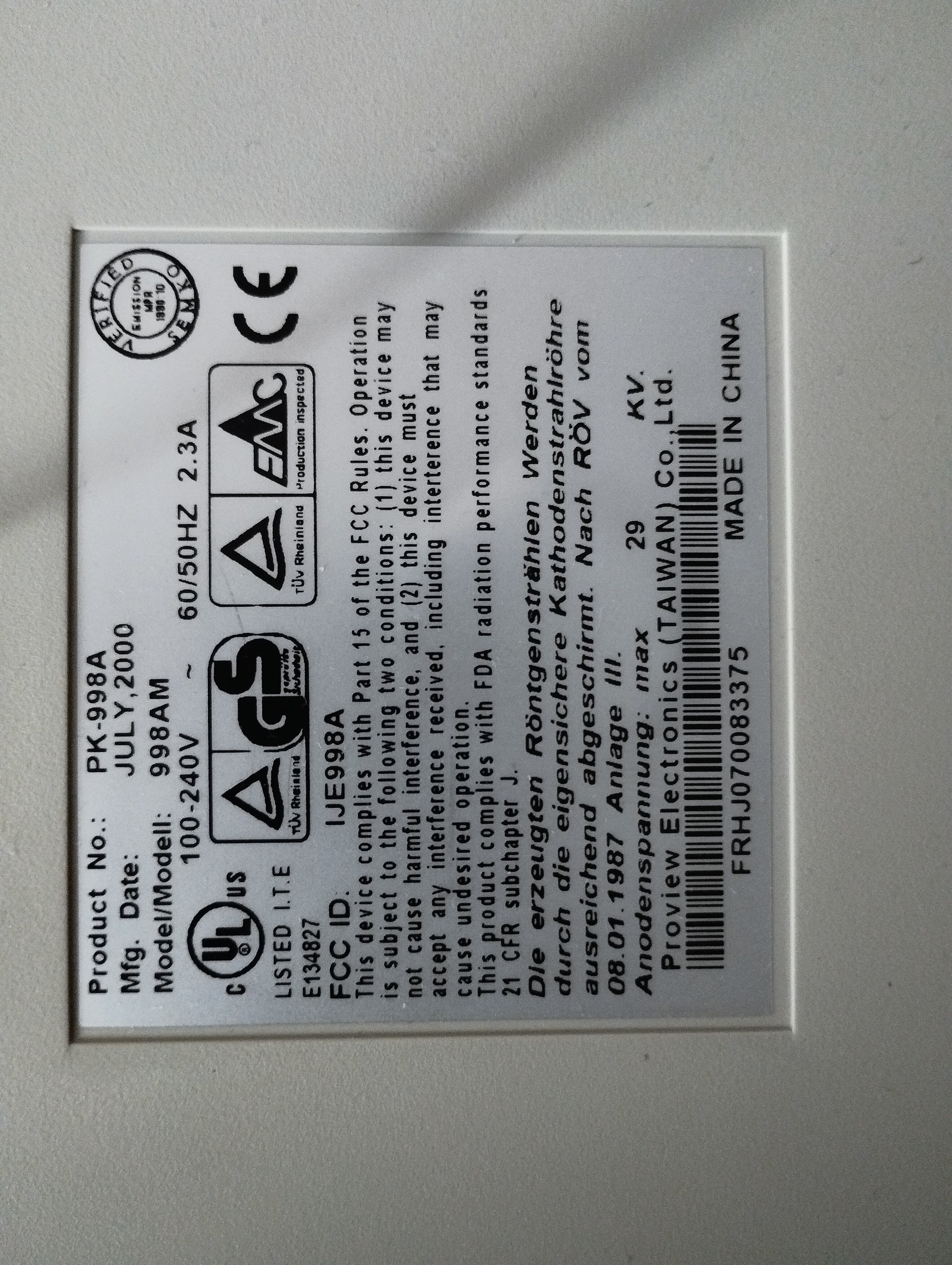

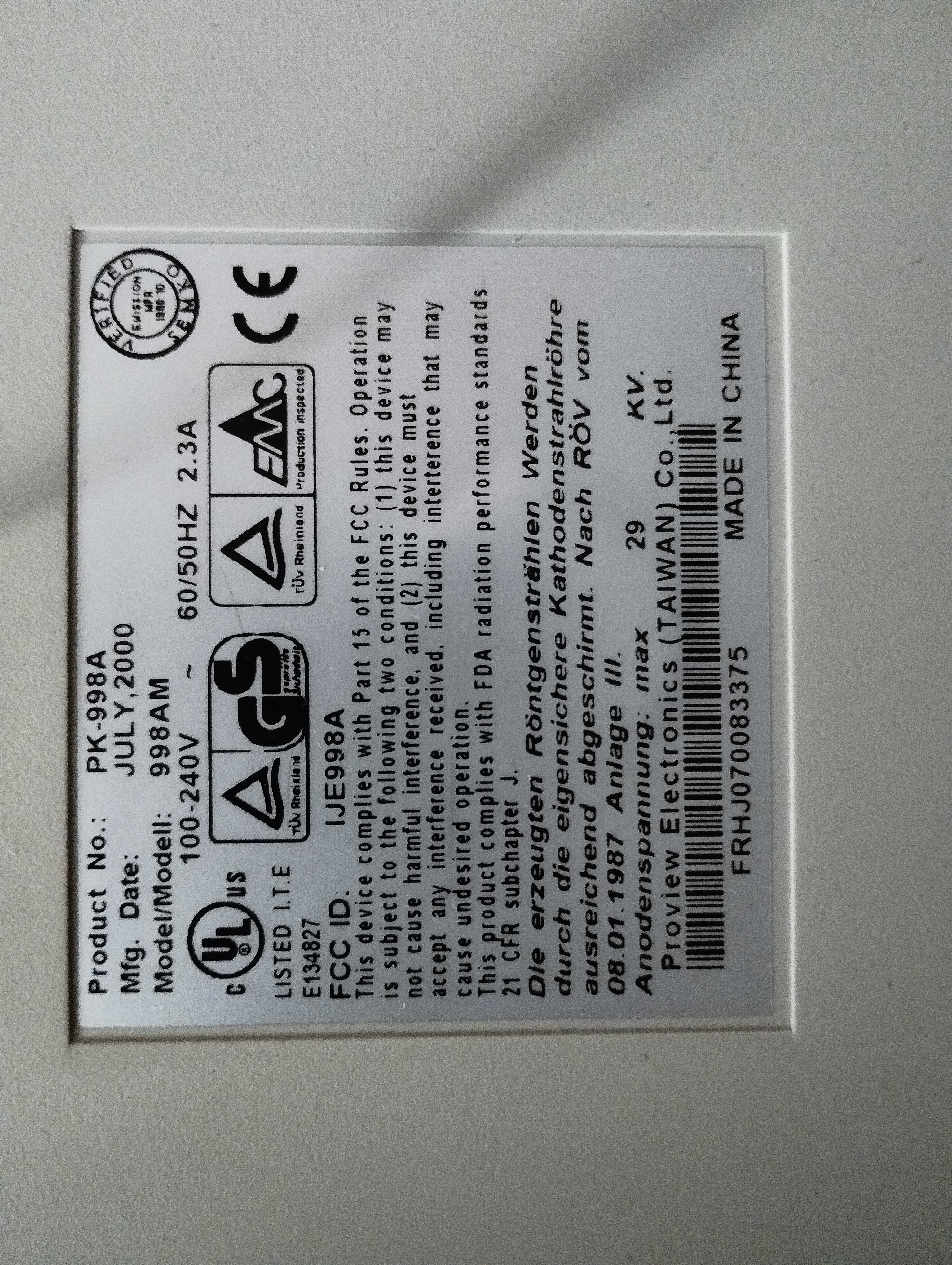

Der Monitor hat keinen Herstellernamen nur ein Typenschild; das Alter vermutlich von Juli 2000 gemäss Etikett.



[lowrider20]

keinen Herstellernamen

Blind? Da steht doch Proview drauf auf dem Typenschild.



[schillijo]

ich würde eher vermuten, das die Lötstelle versagt hat und daher die Verbrennungen.
Klar, den Kondensator würde ich schon auch tauschen.



[Ntukwe]

Blind

Ich dachte an so etwas wie "Sony" oä, das groß auf dem Gehäuse prangt.



[wuselsurfer]

Der linke Draht ist verkohlt und hat ein Loch in die Platine gebrannt; hat ganz schön gequalmt und gestunken.

Und das willst Du ohne weitere Kenntnisse einfach mal so ohne Schaltplan reparieren, wenn da ein paar hundert Volt drüber gehen, wie es aussieht?
