utopischer Festplattenanschluss bei Notebook Samsung NP-R41

[benfury]

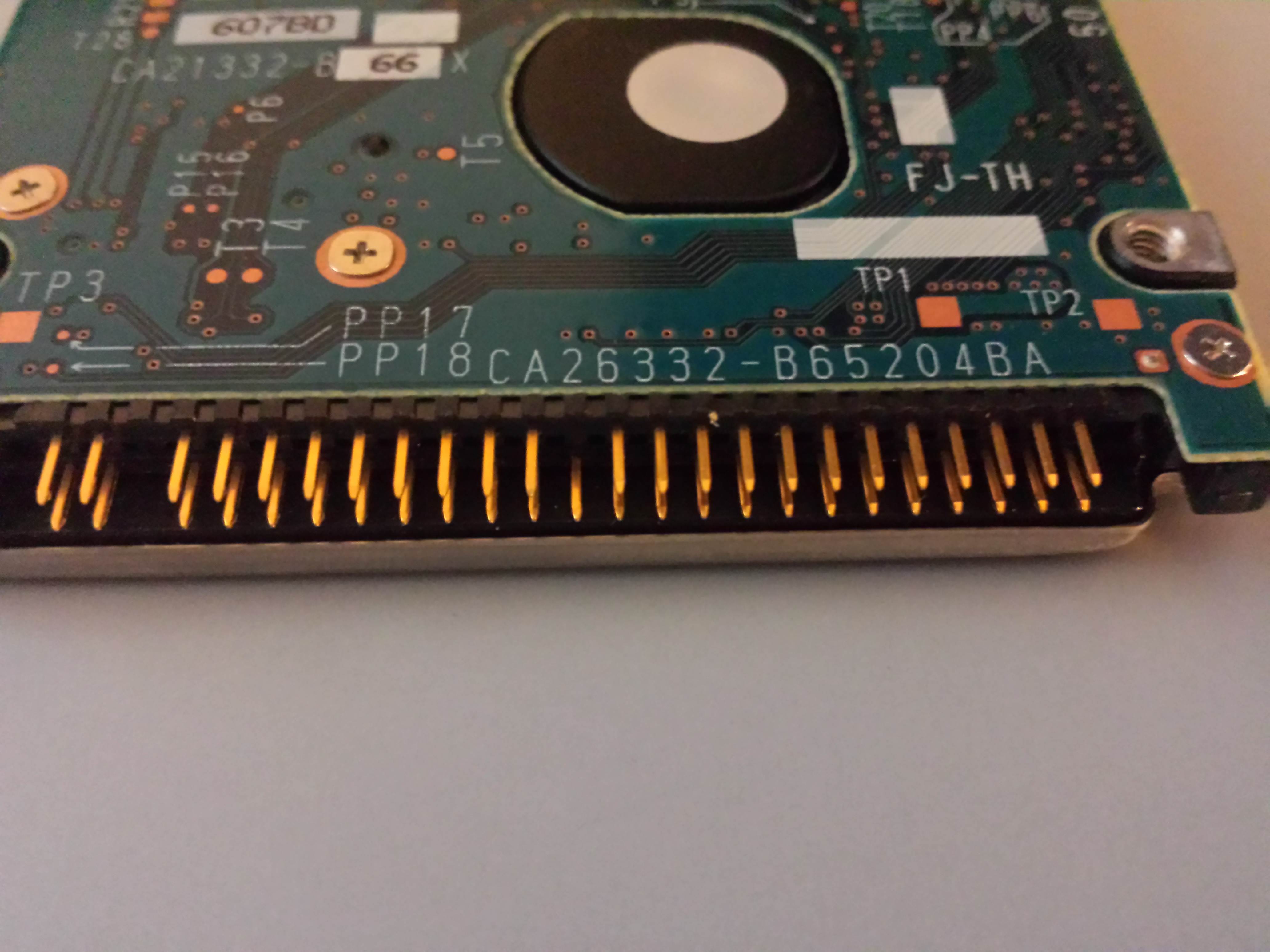

So das ist für mich IDE ! Das ist meine alte IDE HDD und so sehen auch alle anderen aus aber bei meinem Notebook der Anschluss hat weniger Löcher !??

sieht man ja gleich das das net passt , also ist das auf dem anderen Bild auch kein "gewöhnlicher IDE" Anschluß oder ??



[Simpson474]

Zähl doch einfach mal die Anzahl der Löcher im Notebook: du solltest auf 44 kommen. Die IDE Festplatte hat ebenfalls diese 44-Pins: die 4-Pins neben den eigentlichen IDE-Pins sind wohl für Jumper bzw. eine serielle Schnittstelle gedacht.



[Salem30]

Wieso hat der weniger? die restlichen 4 Pins sind für Jumper. Hat hier auch schon jemand geschrieben



[Hallo32]

Die vier Pins könnten für den Jumper sein. Master/Slave/CableSelect

Früher ...

Man füllt sich auf ein mal richtig alt.

Ergänzung (6. Januar 2014)

Heißt im klar Text auch, Parallel ist eindeutig schneller, wie auch
zusehen.

Es liegt an der Taktgeschwindigkeit mit der die Schnittelle betrieben wird.



[benfury]

Zähl doch einfach mal die Anzahl der Löcher im Notebook: du solltest auf 44 kommen. Die IDE Festplatte hat ebenfalls diese 44-Pins: die 4-Pins neben den eigentlichen IDE-Pins sind wohl für Jumper bzw. eine serielle Schnittstelle gedacht.

ja sie passt auch ohne die 2/4 Pins rein aber nur ohne Festplatten Rahmen und dann auch verkehrt herum mit sodass man die Platine von der HDD sieht also das Grüne nach oben ? Aber sie geht nicht wird nicht erkannt im Bios unter Primary Adapter ?



[Hallo32]

Funktionierte die HDD im alten Laptop?
Hörst du die HDD anlaufen?
Kannst du mal ein Bild mit eingebauter HDD posten?



[Simpson474]

Der Einbau auf dem Kopf ist durchaus möglich, allerdings muss die HDD auch mit dem Rahmen passen. Sicher das du den Rahmen richtig herum auf die HDD geschraubt hast.



[Hallo32]

Dass die HDD jetzt auf dem Kopf liegt, sollte normal sein. Wenn er das NB wieder richtig hält, dann ist die HDD auch in der vorgesehenen Lage.



[benfury]

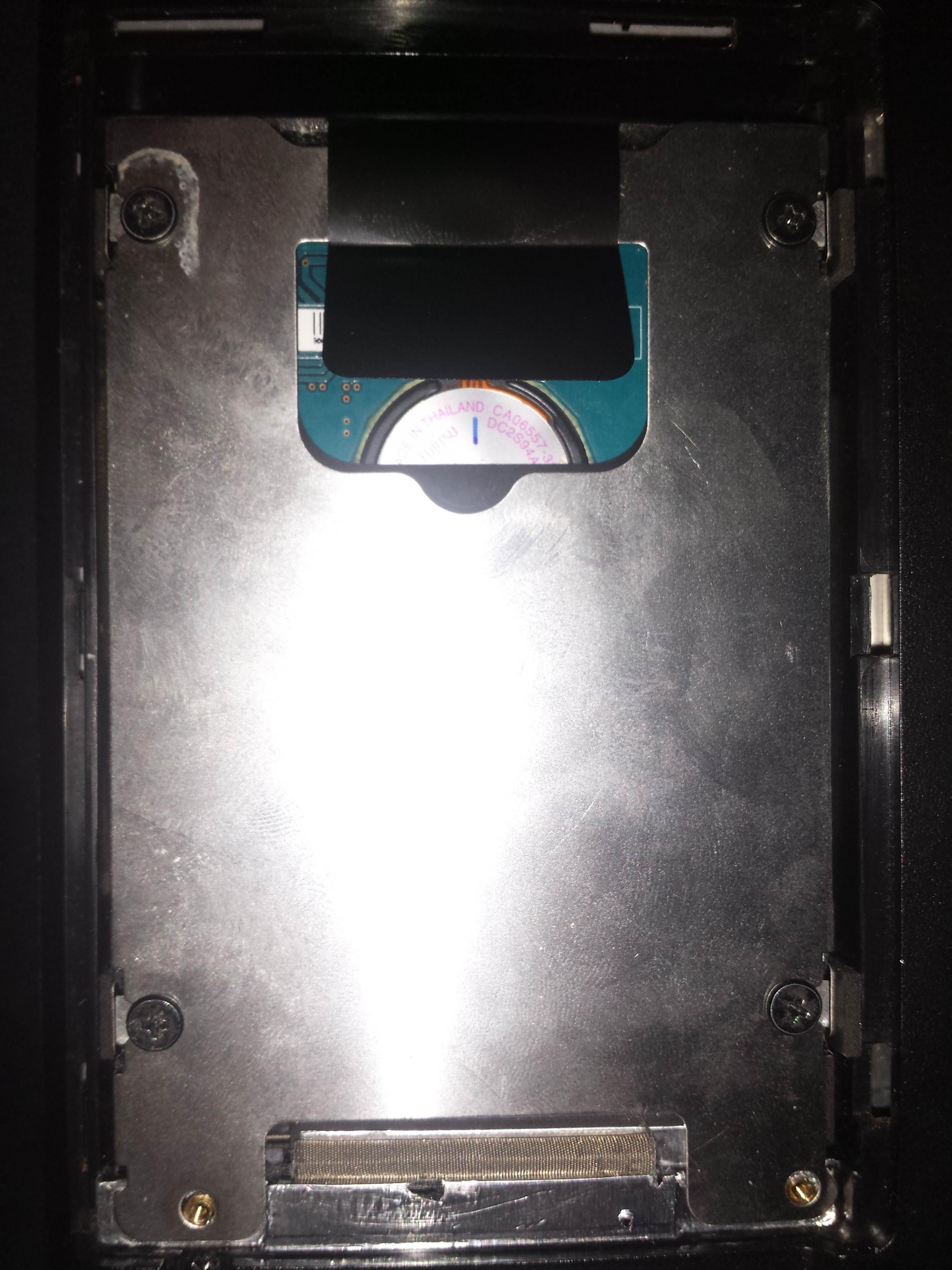

so ja also habe die HDD eingebaut habe auch das Gefühl das sie jetzt richtig drin ist , alle pins sind drinne bis auf die 4 Jumper pins.

Entweder ist der HDD Controller defekt oder meine alte IDE HDD is defekt. Ne andere HDD hab ich jetzt zum testen nicht.
Die Festplatte gibt kein murks von sich , scheint so als wenn sie kein Strom bekommt. Zumindest müßte sie anlaufen , das sie garnicht mehr anläuft glaube ich nicht , ich hoffe der HDD Controller vom Notebook ist nicht defekt. Sonst geht das Notebook an alles prima komme auch ins Bios. Aber wenn ich die HDD rein mache dauert es sehr lange bis er ins Bios kommt , HDD wird aber nicht erkannt!

Für den Fall das der controller defekt ist kann man irgendwie den Controller vom R40 auf das R41 umlöten oder so ? Die Notebooks sind identisch bis auf den Prozessor .. oder wie kann ich rausfinden ob der Controller defekt ist ?



[Hallo32]

Richtig, die HDD sollte zumindest anlaufen.
Wird das optische Laufwerk des Notebooks im BIOS erkannt?



[_informatrix2k]

Bei einer IDE-Platte muss man die Jumper noch richtig einstellen...



[Hallo32]

Bei einer IDE-Platte muss man die Jumper noch richtig einstellen...

Auch ohne den Jumper sollte die HDD anlaufen. In der Regel stehen die ohne Jumper auf Master oder CableSelect.



[benfury]

ja DVD Laufwerk wird erkannt. Ich schätze die HDD is im Eimer! Aber schon komisch das sie garnicht mehr anläuft , sowas hab ich noch nicht erlebt ?



[_informatrix2k]

Vielleicht ein Headcrash.



[benfury]

Auch ohne den Jumper sollte die HDD anlaufen. In der Regel stehen die ohne Jumper auf Master oder CableSelect.

richtig ;-)



[_informatrix2k]

Ich frag ja ungern aber da du ja bisher auch kein IDE kanntest...

Du hast aber auch das Stromkabel angeschlossen, oder?



[benfury]

Vielleicht ein Headcrash.

ach du meinst das der Arm sich verklemmt hat ? hmm das könnte sein sie ist mir auch einmal runter gefallen aber das sind mir andere hdds auch schon



[_informatrix2k]

Da haben wir die Lösung vom Rätsel.



[benfury]

ich werds sie mal aufschrauben ...



[Hallo32]

ja DVD Laufwerk wird erkannt. Ich schätze die HDD is im Eimer! Aber schon komisch das sie garnicht mehr anläuft , sowas hab ich noch nicht erlebt ?

Falls du ein Multimeter zu Hand hast, kannst du mal schauen, ob auf Pin 41 und 42 5V gegen Masse (40 und 43) anliegen.

Ergänzung (6. Januar 2014)

ich werds sie mal aufschrauben ...

Dann ist die HDD reif für den Müll.
