Verlegekabel Rj45 Stecker

[herrpiefke]

Hallo miteinander,

ich baue gerade ein Haus und hätte eine Frage zur Netzwerkverkabelung.
Alle Netzwerkkabel haben Keystones und führen von den einzelnen Dosen zu einem geerdeten Patchpanel (ebenfalls Keystones).
Ich habe 2 Leitungen rausgezogen für PoE Außenkameras. Die Kabel gucken direkt aus dem Putz raus. Kann ich hier einfach einen RJ45 Stecker anbringen und die Kamera anstecken oder muss ich hier ebenfalls erst mit einem Keystone überbrücken (Stichwort Erdung)?

Danke für eure Antworten.



[Nilson]

Ich würde so oder so auf Keystone-Setzen, da
-meist Werkzeuglose montage
-Die meisten RJ45-Stecker zum selber crimpen nicht für Verlege kabel mit starren Adern geeignet sind.



[Prime2k]

Also um Erdung müssem Sie sich dort überhaupt nicht kümmern. Das Problem ist eher einen Stecker auf ein steifes Verlegekabel zu pressen. So etwas macht man eigentlich nicht. Lieber ein Keystone Modul plus kurzes Patchkabel.



[herrpiefke]

Das hilft mir schon mal weiter. Vom Platzmanagement stell ich mir das doch recht schwierig vor. Die kleinsten Netzwerkkabel sind 0,15m und damit schon zu lang für die Kameras, vor allem wenn das Verlegekabel auch noch ein paar Zentimeter rausschaut (damit man überhaupt den Keystone vernünftig drauf friemeln kann ...



[XN04113]

und für Keystone gibt es schicke kleine Aufputz Gehäuse für kleines Geld



[Beneee]

Telegärtner J00026A2001 z.b. der passt auf Verlegekabel problemlos. Gibts tief und gerade, einfach mal bei Amazon oder ähnlichem eingeben.



[Darknesss]

Die Telegärtner MFP8 kann ich empfehlen.

Allerdings werden die vermutlich nicht zur Kabelverschraubung deiner Kameras passen.
Da passt evtl. (zumindestens bei meinen) nicht mal mehr die Knickschutztülle von selbst konfektionierten Patchkabeln.
Betrieb ohne die Kabelverschraubung kannst du im Außenbereich vergessen, da bekommst du mit Feuchtigkeit ziemlich schnell ein Problem. Theoretisch geht zwar Plastiktüte + Silicagel und einige Kabelbinder, das sieht aber sch... aus.

Würde selbst ein Patchkabel konfektionieren, damit die Kabelverschraubung genutzt werden kann und dann entweder das Patchkabel bis in den Netzwerkschrank/ nächstsinnvollen Klemmpunkt legen (bei kurzen Längen). Ansonsten Keystone-Modul auf das Verlegekabel und das ganze in einem ordentlichen Klemmkasten (Verschraubt und mit Kabelverschraubungen) verbinden. Bei Spelsberg solltest du fündig werden.



[herrpiefke]

Telegärtner ist sehr gut. Habe die Keystones und Patchpanel auch von denen.
Die MFP8 habe ich mir auch vorgestellt, nur @Darknesss macht mir da gerade einen Strich durch die Rechnung

Allerdings werden die vermutlich nicht zur Kabelverschraubung deiner Kameras passen.
Da passt evtl. (zumindestens bei meinen) nicht mal mehr die Knickschutztülle von selbst konfektionierten Patchkabeln.

Welche Kameras hast du denn? Tendiere zu Reolink

Gibt es evtl. patchkabel die man variabel größer und kleiner machen kann?
Klemmkasten sehe doch etwas unschön aus. Ein Patchkabel durchziehen wäre im Nachhinein besser gewesen aber das war mir jetzt genug gewürge das Verlegekabel reinzubekommen.



[Darknesss]

Ich habe eine TRENDnet TV-IP314PI (Bullet) und eine TV-IP315PI (Dome, allerdings nur manuell/mechanisch verstellbar!). Dazu jeweils noch einen TL-POE150S und ein TS-231P zur Aufzeichnung.
Viel kann ich dazu aber noch nicht sagen, laufen erst seit wenigen Tagen und bin erst noch am Einstellungen testen.
Mit der Bewegungserkennung bin ich noch am verzweifeln. Tags funktioniert die Problemlos, nachts werden Insekten von der IR-Beleuchtung agelockt > ständige Fehlalarme.
Beleuchtung in der Nacht ist auch noch verbesserungswürdig. Ab >25m lässt die stark nach. Gibt wohl noch einen zusätzlichen IR-Strahler.

Zu den Steckern:

Spoiler

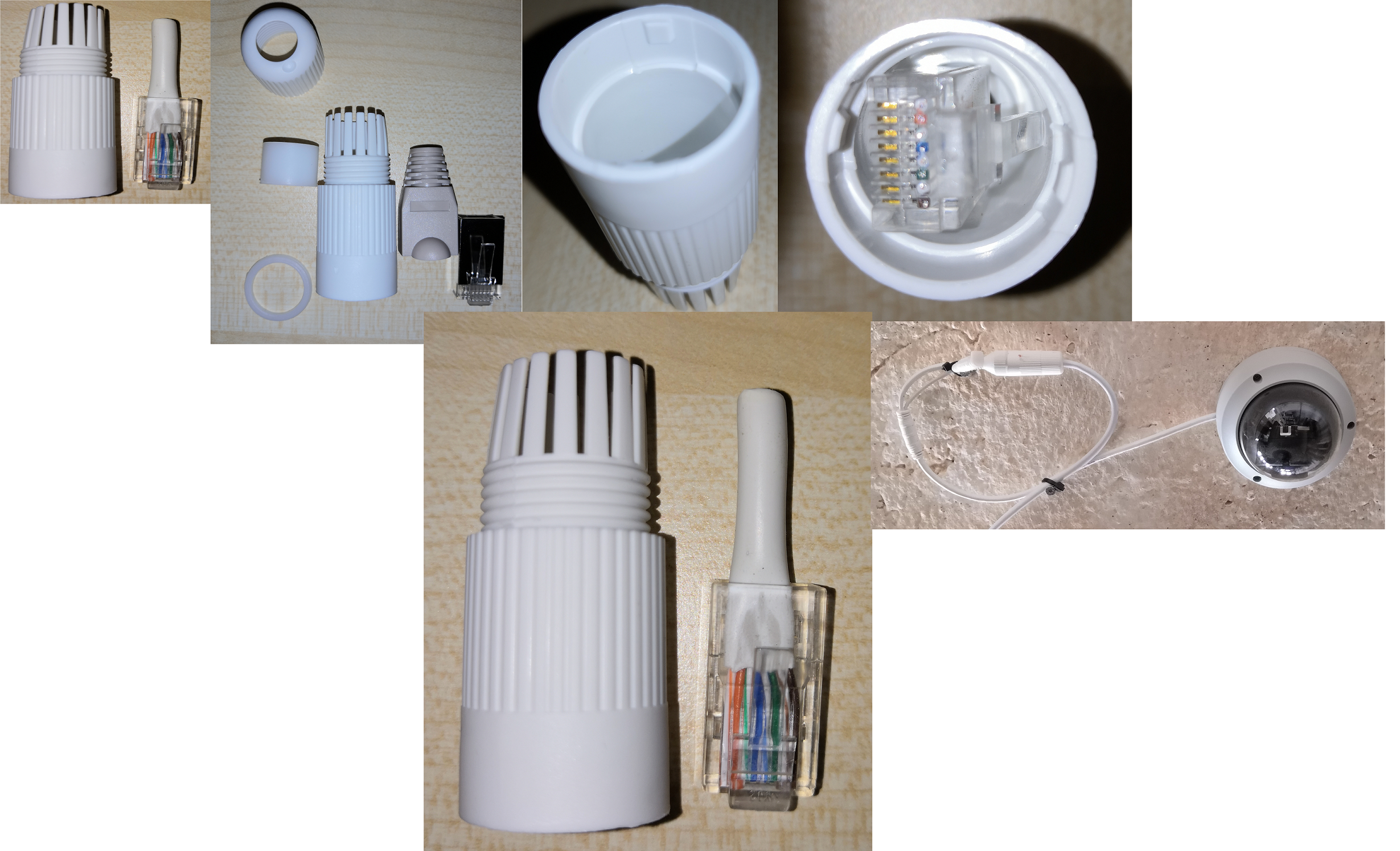

Zu sehen ist die Kabelverschraubung mit allen Dichtungen und ein HIROSE-Stecker mit Schutztülle.
Die Schutztülle passt da nicht mehr mit rein, weil die oben (wo das Kabel verschraubt wird) ansteht.
Stecker ohne Schütztülle funktioniert. Fertige Patchkabel mit deutlich kleinerer Schutztülle funktionieren evtl.

Spoiler

Zu sehen sind übrigens die Überreste eines Orginalanschlusskabels einer Aldi Cam. Die verwendet ähnliche (wenn nicht sogar die gleichen) Verschraubungen.

Mit dem MFP8 wird das den Verschraubungen definitiv nichts.
Ich habe jetzt Cat7 Patchkabel bis zum nächsten geschützten (Innen-)Bereich gelegt.
Kameraseitig ist auf dem Stecker jetzt halt keine Schutztülle (mehr).

BTW: Ich weiß nicht, ob es dir bewusst ist, aber deine Kamera gibt es gerade für 50,39€ bzw. 2 für 95,99€ im Angebot. Sofern die von deinem NAS unterstützt wird, kannst du zu dem Preis eig. nicht viel falsch machen.
Einige Abstriche gegenüber teureren Kameras musst aber in Kauf nehmen. ONVIF und Privatzonen scheinen zu fehlen. Bewegungserkennung lässt sich evtl. nicht auf bestimmte Bildteile beschränken.



[Jasmin83]

Ich habe 2 Leitungen rausgezogen für PoE Außenkameras. Die Kabel gucken direkt aus dem Putz raus. Kann ich hier einfach einen RJ45 Stecker anbringen

ja nennt sich BTR RJ45 für Verlegekabel und hier würde ich dann die Metallvariante nehmen, wegen der Schirmung. hab die auch schon verwendet, bevor ich mein Patchfeld angeklemmt hatte, als kurzfristiger übergang, damit im Haus überhaupt was funktioniert.



[cool18]

Klar gibst es Stecker für Verlegekabel. Das Problem ist ehrlich gesagt das es ein Krampf ist diese Stecker in der Richtigen Reihenfolge zusammen zu kriegen.
Würde da an deiner Stelle keinen großen Experimenten machen.

Wie sieht es den Platztechnisch in den Kameras aus?



[Jasmin83]

Das Problem ist ehrlich gesagt das es ein Krampf ist diese Stecker in der Richtigen Reihenfolge zusammen zu kriegen.

nö, bessere stecker haben kleine löcher, in die man die kabel passend der farbe einfädeln kann (meistens 4 löcher) und den rest von oben in kunststoffnasen einklemmen kann, ohne das die wieder rausrutschen (meisten für die weiteren 4 kabel), so kann man dann in ruhe den überstand abschneiden, die klappen schließen und zusammenpressen, entweder mit der hand, falls die kraft reicht oder vorsichtig z.b. mit einer verstellbaren kleinen wasserpumpenzange. ist überhaupt kein problem. sieht dann offen so aus.
https://images.app.goo.gl/k9iUubP4HfodBCLr5

die gibt es auch als outdoor variante in wasserdicht, mit schraubtülle.



[Darknesss]

Wie sieht es den Platztechnisch in den Kameras aus?

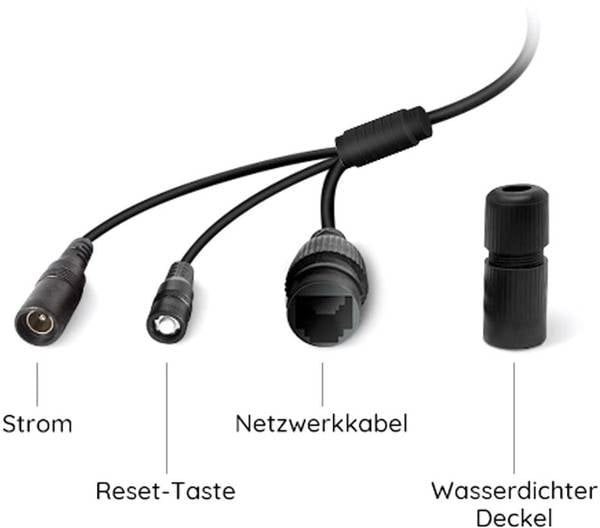

Consumer Kameras werden nicht im Gehäuse angeschlossen.
Anstattdessen kommt eine Kabelpeitsche aus dem Gehäuse an dem Netzwerkanschluss und ggf Stromanschluss (falls PoE nicht genutzt wird) und Resettaster vorhanden sind.
Sieht dann bei der RLC-410-5MP so aus: https://asset.conrad.com/media10/isa/160267/c1/-/en/002163563PI03/image.jpg?x=600&y=600

Problem ist, dass die Stecker für Verlegekabel länger und größer sind als die Stecker von Patchkabeln.
Dadurch lässt sich die Kabelverschraubung nicht mehr schließen und RJ45 Stecker + Buchse sind der Witterung ausgesetzt.
Patchkabel+ Hirose Stecker funktioniert mit der Kabelverschraubung.



[cool18]

Das Patch Kabel kann man sich Sparen!

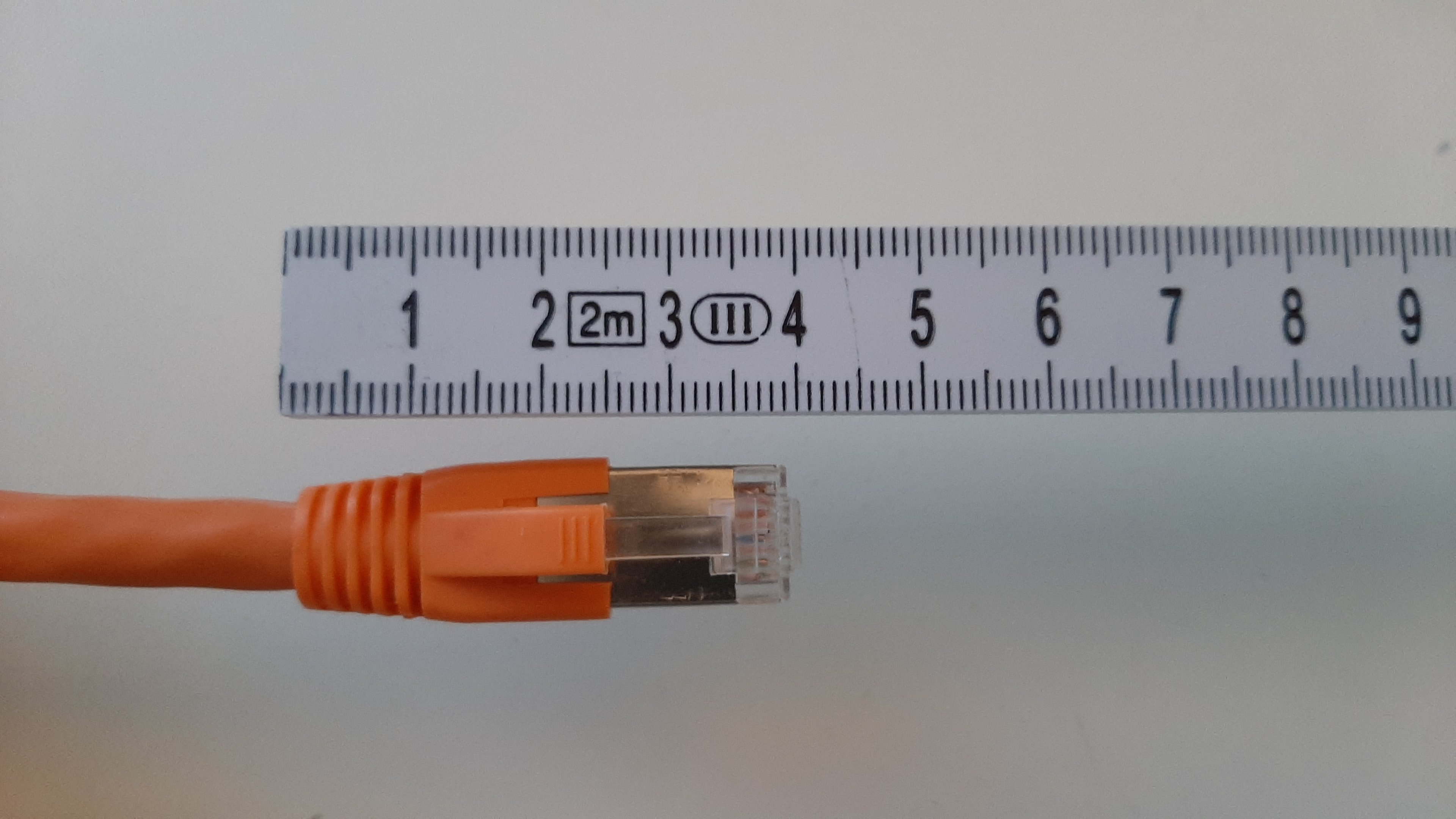

Ich habe hier auf einen Cat 7 Verlege Kabel einen Hirose Stecker gepresst.



[herrpiefke]

Consumer Kameras werden nicht im Gehäuse angeschlossen.
Anstattdessen kommt eine Kabelpeitsche aus dem Gehäuse an dem Netzwerkanschluss und ggf Stromanschluss (falls PoE nicht genutzt wird) und Resettaster vorhanden sind.
Sieht dann bei der RLC-410-5MP so aus: https://asset.conrad.com/media10/isa/160267/c1/-/en/002163563PI03/image.jpg?x=600&y=600

Problem ist, dass die Stecker für Verlegekabel länger und größer sind als die Stecker von Patchkabeln.
Dadurch lässt sich die Kabelverschraubung nicht mehr schließen und RJ45 Stecker + Buchse sind der Witterung ausgesetzt.
Patchkabel+ Hirose Stecker funktioniert mit der Kabelverschraubung.

Genau das habe ich gestern Abend (@Darknesss danke für deinen ausführlichen Post) auch gesehen ... macht das Ganze nur noch schlimmer...
Wir haben in der Dämmung diese Kaiser Teleskopstangen verbaut.
Ich habe schon überlegt das Verlegekabel zu crimpen und es dann samt der Kabelpritsche in den Innenbereich der Teleskopstange zu ziehen (z.T liegt das Verlegekabel aber mehr als 15 Meter in den Leerohren ... auch alles fummellei. Und die Kabelpritsche (mir gefällt das Wort) ist sicher auch schön lang...



[Evilc22]

Das Patch Kabel kann man sich Sparen!

Ich habe hier auf einen Cat 7 Verlege Kabel einen Hirose Stecker gepresst.

Das geht aber nur mit viel Glück! bzw kann bei Bewegung gleich enden



[cool18]

Das geht aber nur mit viel Glück! bzw kann bei Bewegung gleich enden

Das sind extra Stecker für Sowas. Gibs bei Ebay für ein paar Euro. Geduld sollte man auch mitbringen das dauert je nach Stecker ne gute Halbe Stunde.
Die Haltbarkeit ist nicht schlechter also bei normalen Patch Kabeln, ich verwende hier 50m CAT 7 Kabel auf der Kabeltrommel die gerne mal Mehrmals Täglich auf und Abgerollt wird. Die Stecker halten und Halten. Ich glaube da geht mir ehr das Kabel Kaputt als die Stecker



[Darknesss]

Ich habe hier auf einen Cat 7 Verlege Kabel einen Hirose Stecker gepresst.

Scheint es tatsächlich zu geben, auch wenn eine ordentliche Verbindung laut der Bewertungen eher Glückspiel ist.
Einen Versuch wäre es definitiv Wert.

Und die Kabelpritsche (mir gefällt das Wort) ist sicher auch schön lang...

😄
Kabelpritsche ist wieder was anderes, du meintest wohl Kabelpeitsche

Wollte dir eig., wenn du noch nicht verputzt hast, noch zum UP-Verteilerkasten innen raten (also Netzwerkkabel sowie Kamera der Kabel nach innen in einen Verteilerkasten legen und darin klemmen), aber wenn du außen bereits Teleskopstangen (bzw. Isolierung) montiert hast, dürfte wohl das Kabel der Kamera zu kurz sein.



[cool18]

Scheint es tatsächlich zu geben, auch wenn eine ordentliche Verbindung laut der Bewertungen eher Glückspiel ist.
Einen Versuch wäre es definitiv Wert

Also ich habe 10 Gepresst und davon funktioniert noch alle . Ist nur sehr fummelig.



[herrpiefke]

Um das Thema abzuschließen ergeben sich mir wohl nur 2 Möglichkeiten:

1. Etwas (viel)mehr Geld für eine teure Kamera ausgeben, die keine Kabelpeitsche hat und das Verlegekabel mit viel Fummelei mit einem möglichst dünnen RJ45 Stecker crimpen und einführen
2. AP Verteilung in der nähe einer günstigen Kamera platzieren und dort die komplette Verkabelung reinwursten. Auch hier würde es wohl mehr Sinn machen, das Verlegekabel zu crimpen, kann aber durchaus mit einem "besseren" Stecker passieren ...

@Darknesss UP Dose wäre im Nachhinein gut gewesen aber wie immer beim Bau nicht bis ins letzte Detail durchdacht gewesen ...
