Welche Bauteile der Grafikkarte werden besonders heiß?

[Mr.Knoppas]

Hallo!

Ich würde gerne wissen, welche Bauteile der Grafikkarte besonders heiß werden und ein einfacher Luftstrom nicht ausreicht um diese zu kühlen und desshalb Heatsinks benötigt werden.

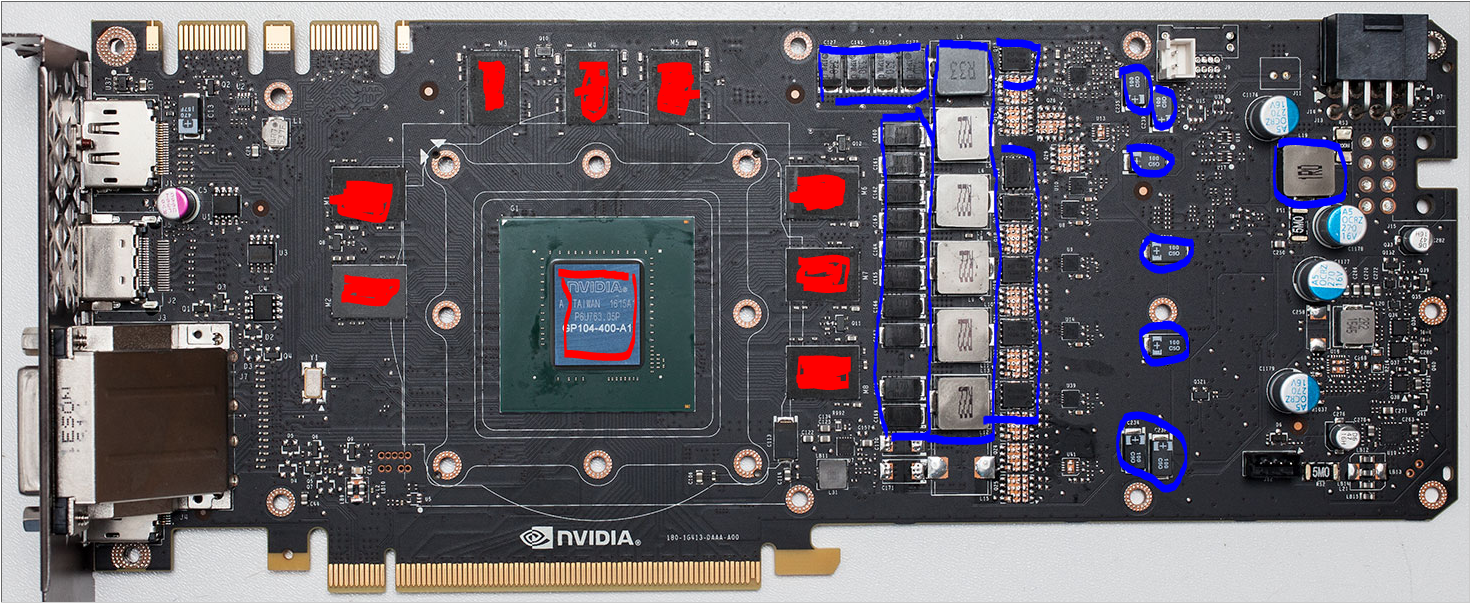

Bei den Rot gefärbten Bereichen weiß ich, das jene besonders gekühlt werden müssen, aber wie steht es um die blauen?

Bild ist im Anhang.

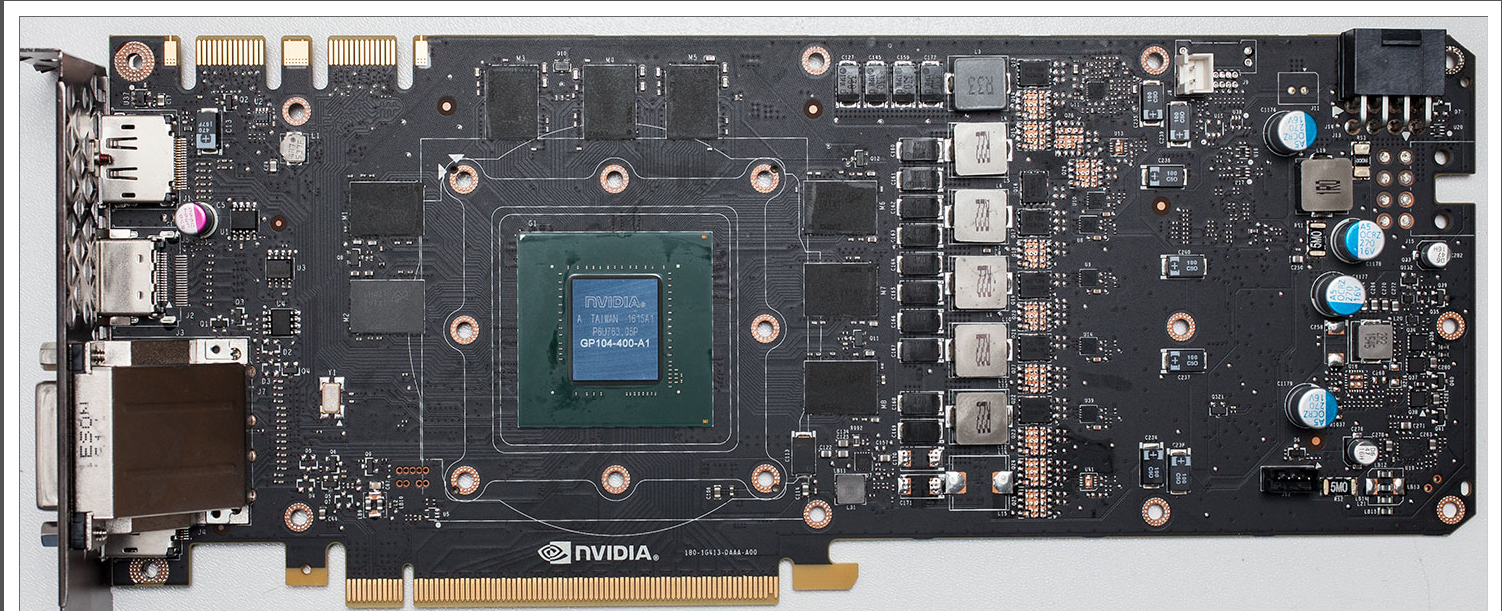

In dem zweiten Anhang dürft ihr gerne selber rumkritzeln :-)

Bei der pcb handelt es sich um eine standard GTX 1080.



[HominiLupus]

Die blauen MOSFETS direkt neben den roten RAM Chips werden mit Abstand am heißesten auf der Karte.



[Nitschi66]

Die spannungswandler. Kleine kühler wären dafür natürlich am besten.



[Conker]

Die spannungswandler.

Deswegen werden die ja auch gekühlt



[Mr.Knoppas]

Also so?



[alf81]

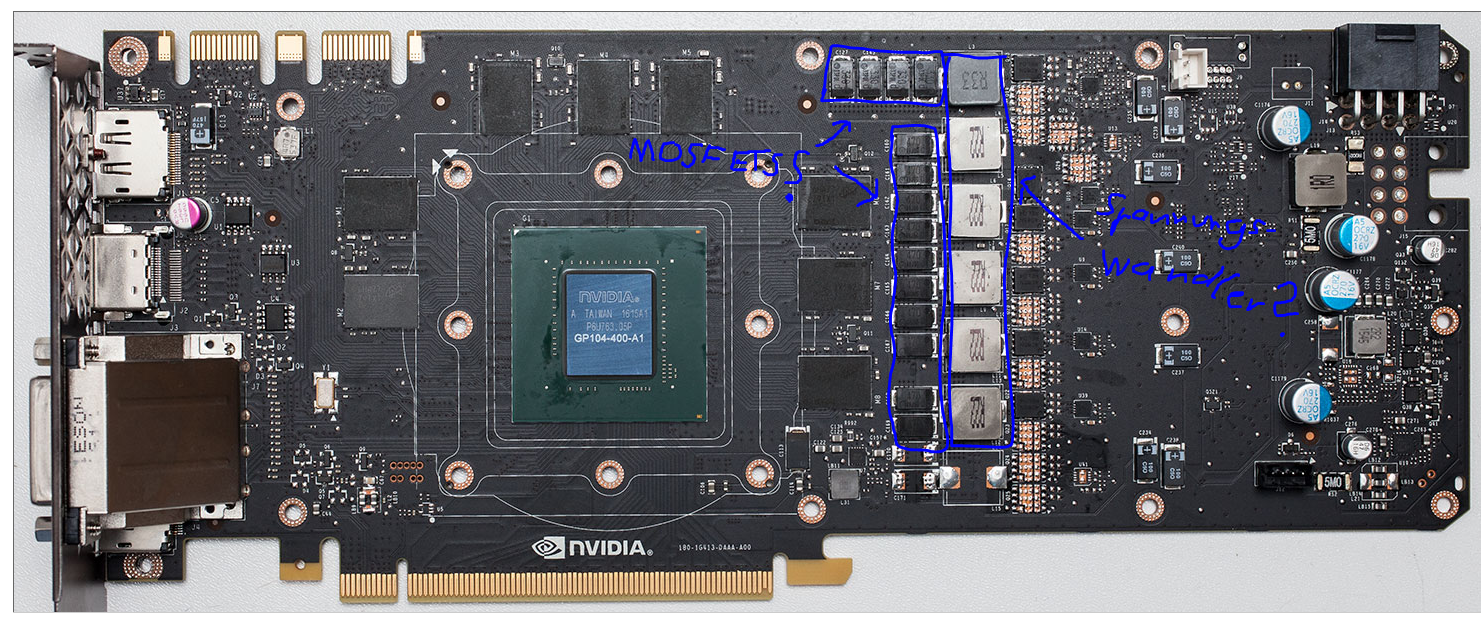

ne nur die teile müssen gekühlt werden:



[Mr.Knoppas]

@alf81
Das kann ich irgendwie nicht glauben... Der VRAM muss definitiv auch gekühlt werden :/



[meckswell]

Wieso kann man hier seine eigenen Posts nicht löschen?



[alf81]

warum muß der gekühlt werden? schau dir z.b. die alte GeForce Titan an:
http://www.hartware.de/news_63146.html
die VRAMs auf der rückseite sind auch nicht gekühlt.

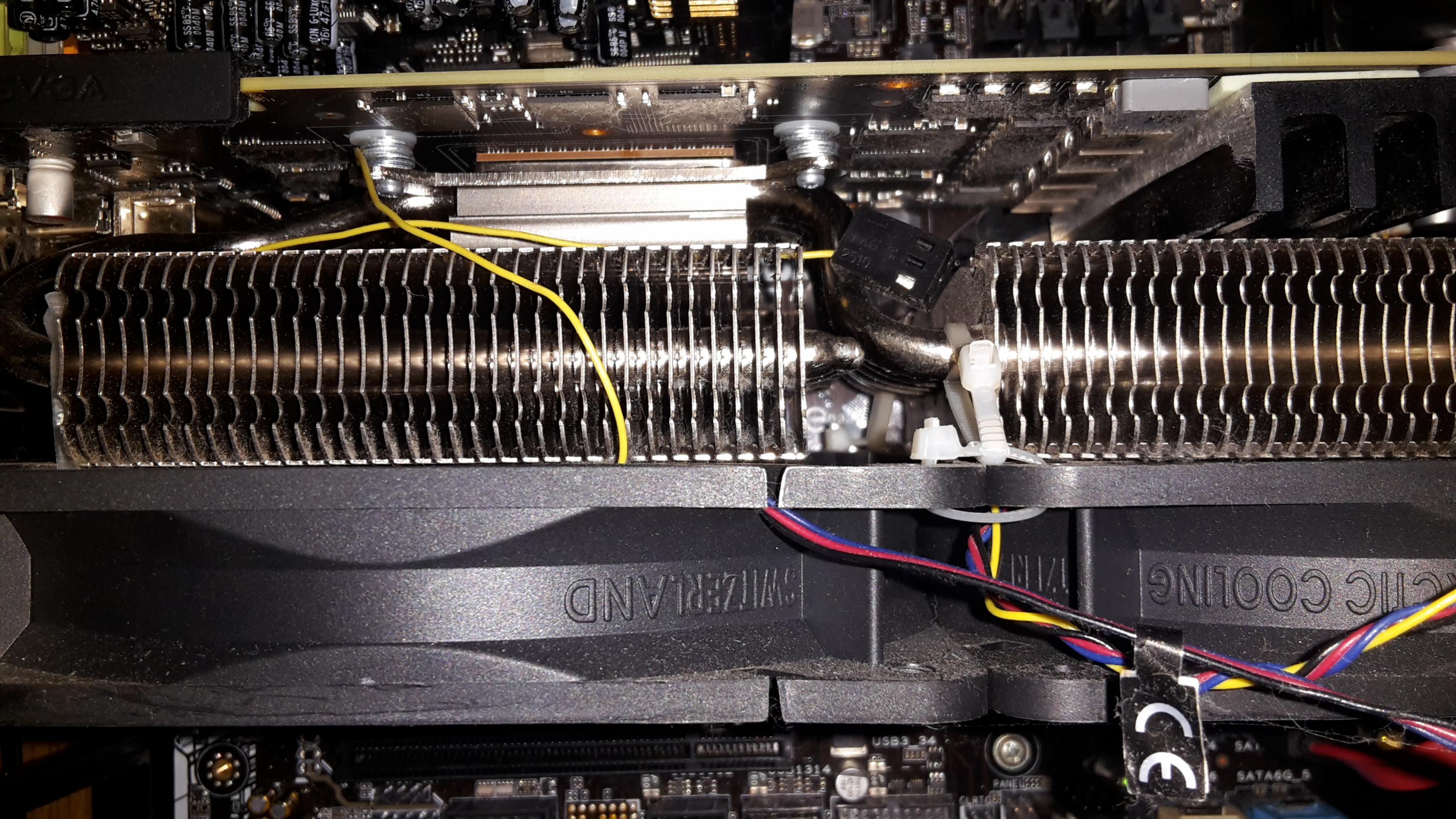

und hier noch ein bild meiner 1080:



[Mr.Knoppas]

Uff, ich glaube ich warte einfach, bis meine GTX 1080 kommt und guck wo der Hersteller alles dieses Doppelseitige-Wärmeleit-Klebeband draufgepackt hat und bestelle dann die heatsinks..ist bestimmt einfacher



[alf81]

hier ist ein bild mit bei da sieht man wo nvidia wärmeleitpads benutzt.
http://www.gamersnexus.net/guides/2439-complete-disassembly-of-gtx-1080-to-build-a-1080-hybrid
