X-FI Titanium Front-Panel anschluss?

[Spygod]

Moin Moin.

Wo muss ich bei X-FI Titanium die Front-Anschlüsse vom gehäuse anschließen?



[Mordred1970]

Die normale Titanium hat Pfostenstecker dafür, wenns ne Fatal1ty ist gehts nicht, die hat nur Anschlüsse für ein optionales eigenes Frontpanel.



[Spygod]

Es handelt sich um die normal X-FI Titanium. Kannst du vielleicht genau beschreiben wo.



[Katjes5000]

Er hat auf dem Bild was gekennzeichnet



[ilor76]

Funktioniert Wunderbar bei meinem LianLi Gehäuse...



[peda2411]

Hi, kann mir auch jemand sagen, welcher Pin was ist? bzw. was ich wo anstecken muss?
Hat vielleicht jemand ein Benutzerhandbuch?

mfg,



[Darklordx]

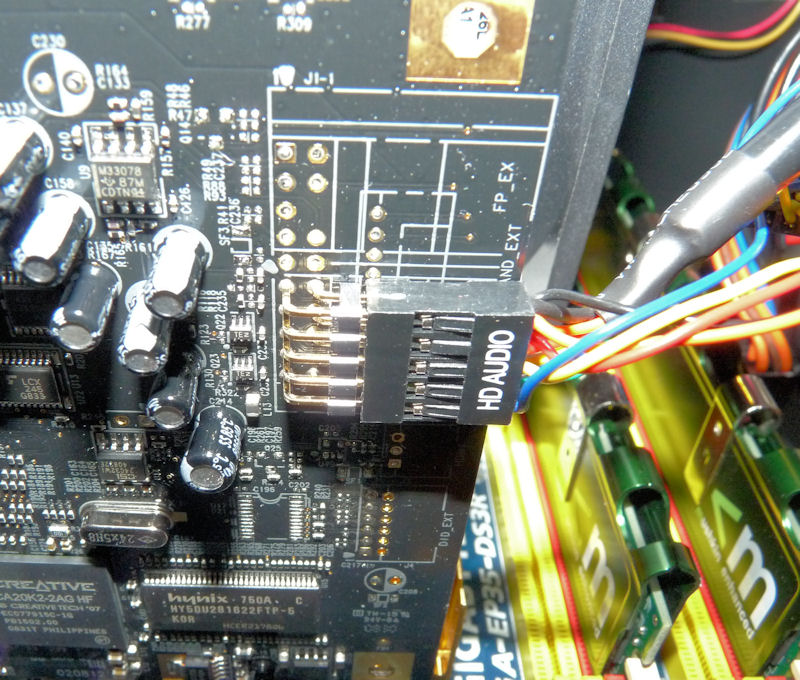

Du musst den Front-Panel Pin HDAudio da anschließen. Nur der passt. Wenn du den HDAudio Stecker mit den Pins auf der Soundkarte vergleichst, wirst du feststellen, dass der nur auf eine Art und Weise passt.

So muss das dann aussehen, sofern der Frontaudioanschluss so gekennzeichnet ist.
