Zu Doof zum Löten!

[TimmyDuese]

Ich habe mir bei ELV den Stick: HmIP-RFUSB Bausatz bestellt und wollte ihn zusammenlöten. Doch ich bin einfach gesagt zu doof dazu. Jetzt habe ich es auch noch falsch zusammengelötet und auch meine Lötstellen sehen irgendwie seltsam aus.

Könnt ihr mir ein paar Tipps geben, was ich noch tun könnte?

Hier mal der Link zum Bausatz, für die nicht wissen was es ist:
Bausatz bei ELV



[Skysurfa]

Geh zu jemandem, der Löten kann. Löten braucht viel Übung, damit es ordentlich wird.



[Tzk]

Bitte mehr Infos und Bilder von der Lötstelle. Mit was lötest du? Wie lötest du?



[cartridge_case]

Könnt ihr mir ein paar Tipps geben, was ich noch tun könnte?

Youtube-Videos schauen?! Was erwartest du jetzt für Tipps?



[Nordwind2000]

Vielleicht erst einmal löten lernen bzw. üben bevor man an einem Projekt etwas macht und sich danach ärgert.



[Sahit]

Geh zu jemandem, der Löten kann. Löten braucht viel Übung, damit es ordentlich wird.

Naja sehe ich nicht ganz so, hab in meiner Masterarbeit ca. 5 cent Stück große Messverstärker für DMS mit mehreren Kabeln und nem Wiederstand versehen. Das A und O ist Equipment. Nen guter Lötkolben, Flussmittel, und ne "dritte Hand"

Als Übung davor habe ich nur nen wenig auf ner Experimentalplatine rum gelötet.



[tollertyp]

Youtube-Videos schauen?!

Genau die lassen das ganze leider zu einfach erscheinen
Die arbeiten meistens mit jahrelanger Erfahrung und guter Ausstatung.



[LukS]

Genau die lassen das ganze leider zu einfach erscheinen

Ich glaub er meinte Anfängervideos,. Also so was wo auf notwendiges und für Anfänger geeignetes Equipment eingegangen wird und was man alles beachten sollte.



[Sahit]

Wichtig finde ich halt nen Lötkolben mit kleiner Spitze und am besten einstellbarer Temperatur.
Dazu ne dritte hand: https://store.ifixit.de/products/he...1R5ZPYN716k9eL9WLiexKgIELvjXqYIRoCfVMQAvD_BwE (gibts auch grad bei Lidl)

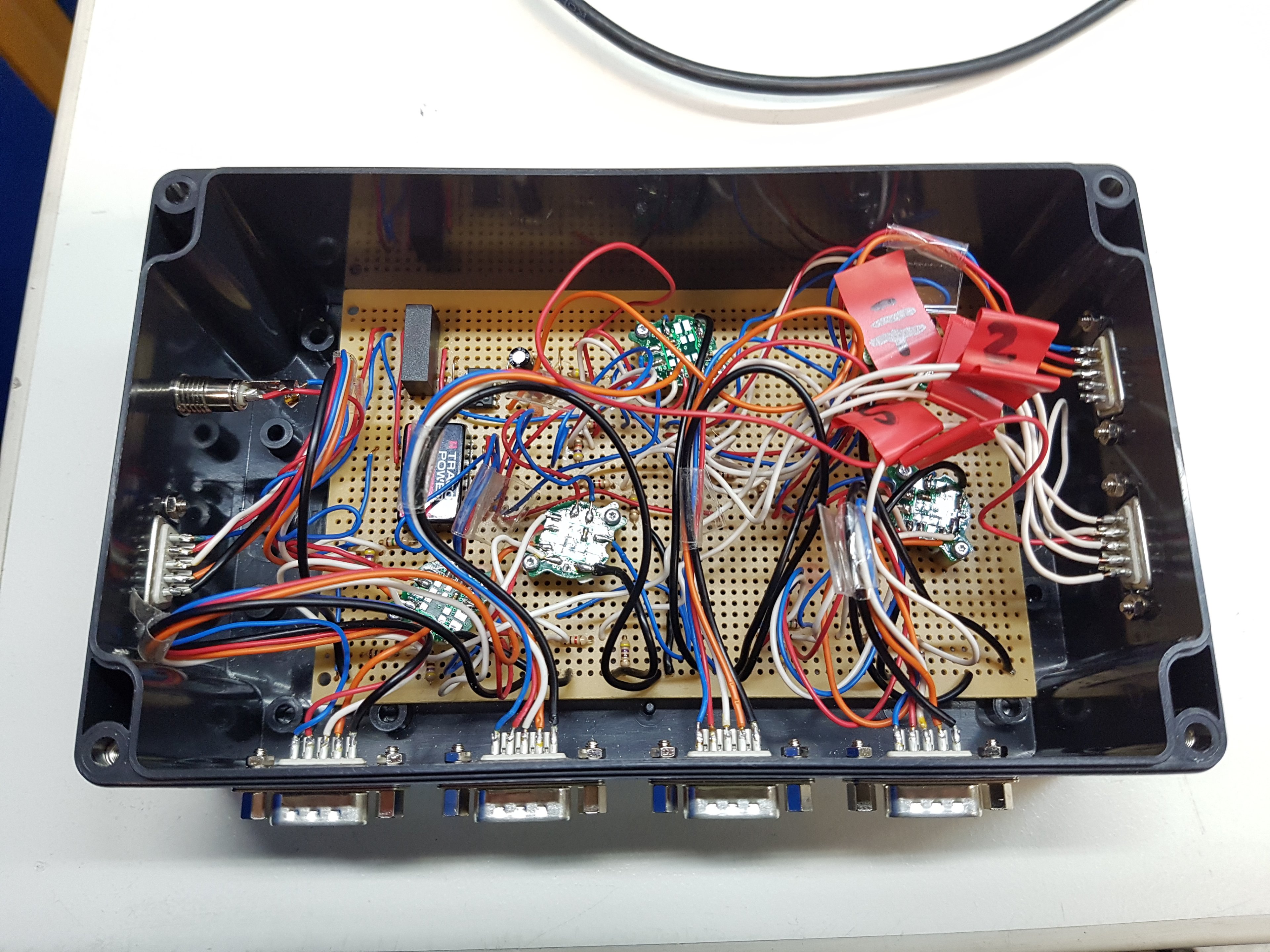

Spoiler: Hier mal was bei rum gekommen ist



[Skysurfa]

Nen guter Lötkolben, Flussmittel, und ne "dritte Hand"

Ein guter Lötkoben macht Sinn. Für eine elektronische Schaltung braucht man separates Flussmittel nicht. Das benutze ich nur wenn ich Kupferrohre zusammenlöte.

Einen sauberen Lötpunkt, schön glänzend mit ordentlicher Kehle zu setzen braucht Übung. Vor allem, wenn man den Anspruch hat, dass die Platine auch ordentlich und gleichmäßig aussieht. Das lernt man nicht indem man sich ein YT Video ansieht. Da muss man schon einiges gelötet haben.

Ergänzung (21. Oktober 2023)

@Sahit

Das auf deinem Bild ist dahingerotzt. Ordentlich gelötet ist was anderes. Sorry



[Sahit]

Das auf deinem Bild ist dahingerotzt. Ordentlich gelötet ist was anderes. Sorry

Wenn du das sagst Prof meinte was anderes
Natürlich Farben etc. ist käse..... musste auf das zurückgreifen was da war. Die Lötstellen an sich waren gut so wurde es mir gesagt.
Verlöteten stellen waren alle schön glänzend was soll also schlecht an der reinen Lötarbeit sein?

Natürlich kann das nicht verglichen werden mit Professionellen arbeiten die das Jahre lang machen.



[Tr8or]

Naja, einige Lötstellen sehen wirklich kalt aus.
Sonst, gute Bastelarbeit 👍



[kieleich]

Aussehen ist egal so lange die funktion gegeben ist

Aber die Suche nach der schlechten Lötstelle ist ungefähr so spassig wie die suche nach fehlenden ; beim Programmieren

Löten richtig lernen kostet Zeit ... und Geld. Alte Elektronik zum Löten experimentieren gibts kostenlos beim E-Schrott aber Material ist halt nicht billig! Bzw. mit dem billig Zeug kommt man dann eben auch nicht weit



[Sahit]

Naja, einige Lötstellen sehen wirklich kalt aus.
Sonst, gute Bastelarbeit 👍

Sollten sie aber nicht sein. Bild täuscht glaube etwas. Ja ich hätte überall das Flussmittel noch entfernen sollen und unscharf ists Bild auch noch. Aber Wurst Arbeit ist schon lange her und wurde mit 1,3 bewertet. War natürlich nur nen Bruchteil vom Arbeitspensum und die Box hat zumindest bis ich die Uni verlassen habe gut funktioniert.



[Fusionator]

Also schlecht sieht das nicht aus. Besser geht meist immer, aber da habe ich schon wirklich schlimmeres gesehen. Wo sind da kalte Lötstellen? Ich habe jetzt das Bild nicht komplett untersucht.



[AGB-Leser]

Soweit ich das sehen kann, sind die Lötungen doch okay. DIe Kabel müssen jetzt nicht wirklich gekämmt sein, aber sortiert wäre ja schon ein Anfang



[Sahit]

Ging auch nicht die Box musste spritzwasser geschützt sein. Sprich ich musste die Kabel durch die Löcher führen und dann verlöten. War schon etwas Pain.



[AGB-Leser]

Flussmittel habe ich auch benutzt, weil es stellenweise nötig war.
Platine/Lötstellen aber vom Flussmittel säubern, das sorgt sonst für komische Fehler, weil das Flussmittel irgendwie ein "Halbleiter" ist



[Skysurfa]

@Sahit

Ordentliche Lötstellen haben eine saubere Kehle und keine Kugel obendrauf. So weiß man, dass das heiße Lötzinn sauber mit dem Draht und dem Lötauge bzw. der Lötfläche verbunden ist.



[Sahit]

@Skysurfa und wo siehst du das jetzt. Das ist auf ner Experimentierplatine aufgebracht. Die Dinger sind von unten verlötet.

Wenn du die Kabel meinst musst mir mal erklären wie du das auf Lötpads machen willst?
