Frohes Fest,
nachdem die Komponenten im eigenen Netzwerk immer mehr werden dachte ich mir es ist an der Zeit mein eigenes für mich passendes Rack zu bauen.
Voraussetzung ist kein 19" sondern 10"; nicht höher als 350mm; möglichst gute Flexibilität.
Dann mal auf die Suche. Schau mal was du dazu Fertiges findest oder was dir zusagt.
1) die Suche: Google, r/homelab, Makerlabs, etc...

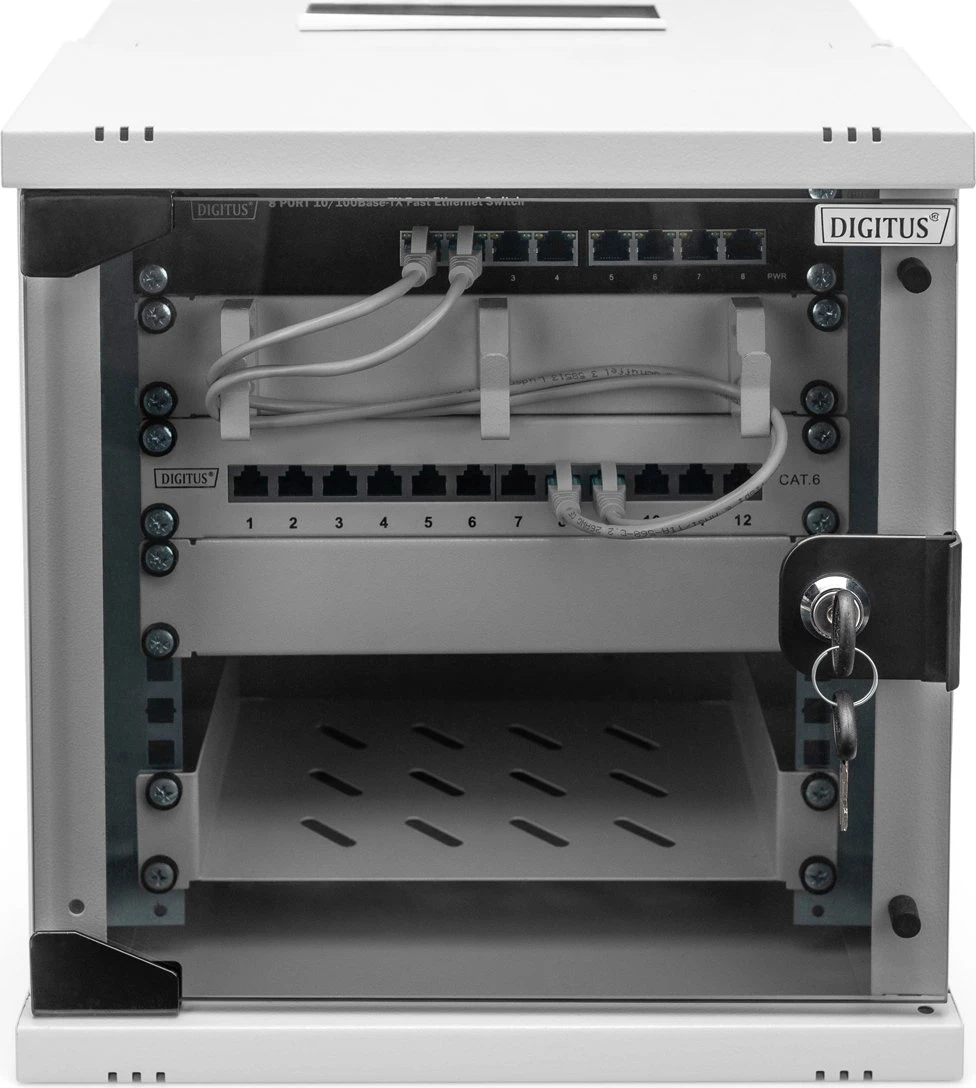

Es gibt die klassischen 10" fertig Racks a la LogiLink und Digitus.
Diese haben mit Sicherheit Ihre Berechtigung aber für meine Vorstellungen unpassend da sie zu starr sind.
Ich will Flexibilität und leichte Zugänglichkeit wenn ich etwas anpasse/tausche.
Dann gibt es dieses GeeekPi RackMate.
Uh ja das kann was. Aber 4U ist zu klein und 8U zu groß...
Ich will 6U. Mist.

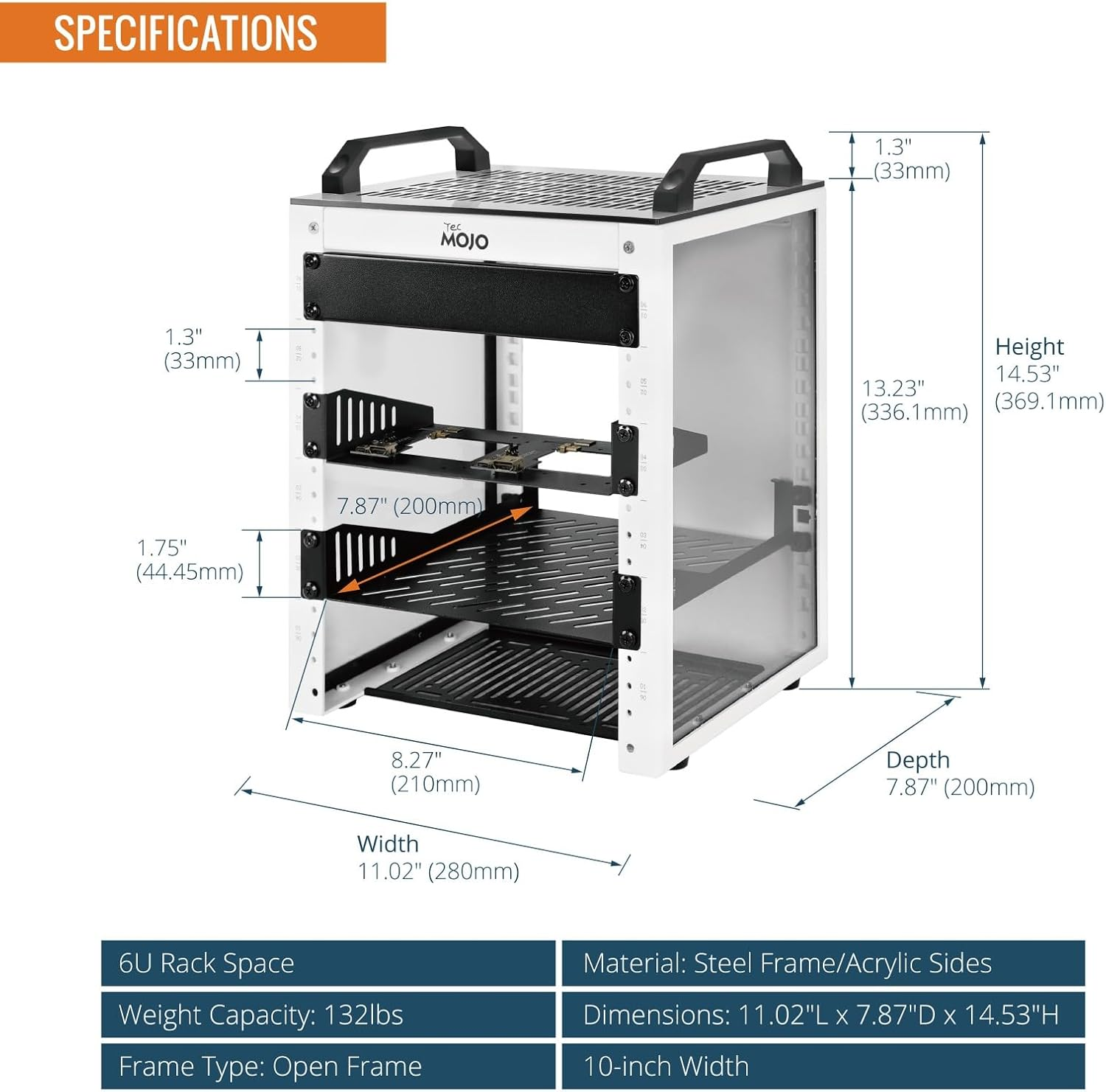

Dann findet ich das Tecmojo 6U.
Das will ich. Allerdings via Amazon nicht nach AT lieferbar.
Auch nicht über ubuy.com oder andere Anbieter.
Schade. Dann einfach mal für später merken.
Weitere Inspirationen bei r/homelab geholt und auch über diverse 3d-Drucker Plattformen.
Da ich allerdings keinen 3d-Drucker habe (noch nicht) und es keine fertige lieferbare Lösung gibt wollte ich mich selbst versuchen.
Die beste Inspiration lieferte mir ein 2020 Aluprofil Rack
https://www.reddit.com/r/homelab/co...ack_for_all_my/?tl=de&chainedPosts=t3_1iiwk0f
https://www.reddit.com/r/homelab/comments/1ni25l7/12u_custom_server_rack_growing_build/?tl=de
2) von der Idee

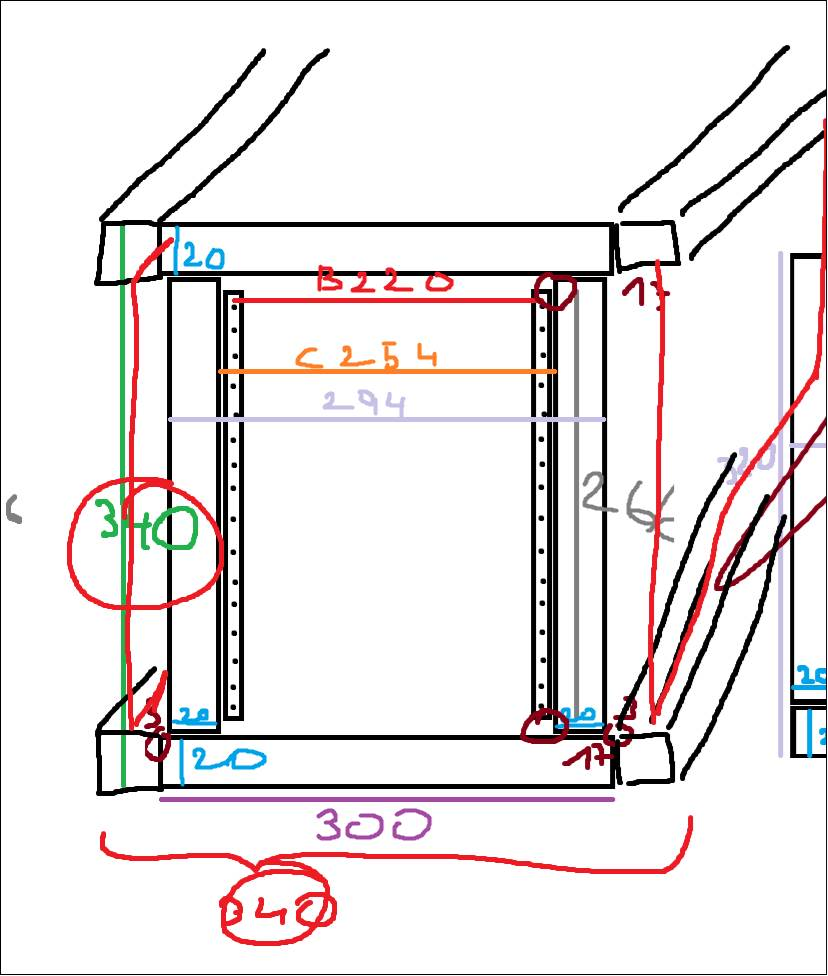

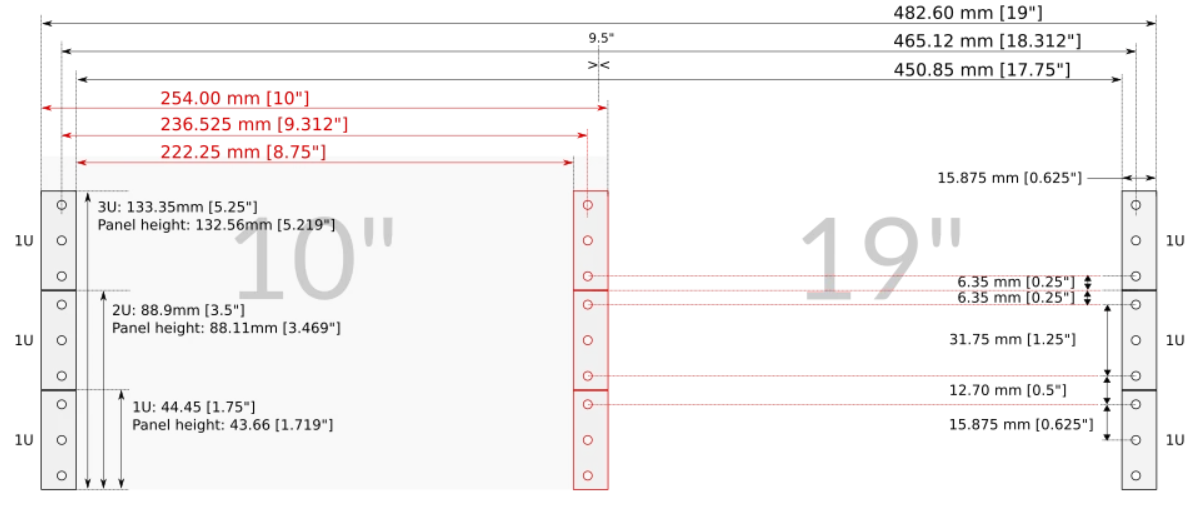

Gemäß IEC 60297 brauche ich folgende Abmessungen. Für meine 6U entsprechend angepasst.
Gut dann soll das hier mein grober Entwurf sein
3) zum Entwurf der nach etwas aussieht
Als nächstes versuchen wir das etwas greifbarer zu machen und bringen die Idee mittels CAD und 3D etwas näher an die Realität
Hierfür habe ich https://www.tinkercad.com/ verwendet.
Meine Schullizenz für das damalige Windows XP CAD Tool SolidEdge ... ja ist schon etwas alt und keine Ahnung wo die gebrannte CD ist.
Also los Zeichnen. Bevor ich euch den Link gebe erstmal nur ein Bild.
Das 2020 Alu Profil habe ich erst gefunden als ich mit dem Würfel und den anderen Objekten bereits das erreicht habe was ihr hier seht. Nochmal Zeichnen oder ersetzen wollte ich nicht.

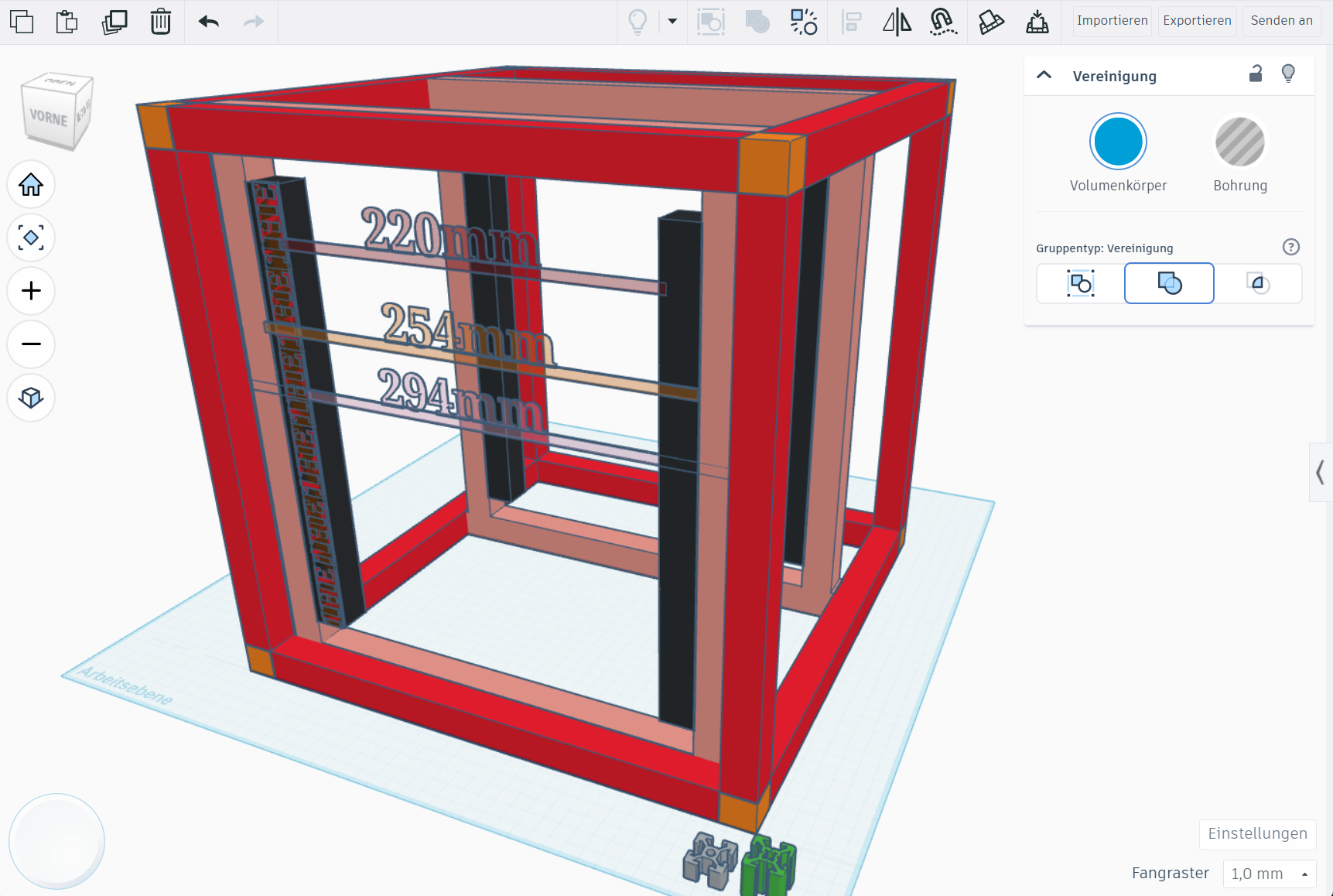

Ja also so sieht die Idee in 3D aus. Die Idee ist es einen Würfel zu haben
Hier nun der Link zu meinem Tinkercad - 10 inch 6U 340³mm RackCube
4) die Bestellliste Nr 1 für Modular - 340³ Cube Rack
alu-profile-zuschnitt.de - Profil 20x20 mm Nut 5 I-Typ
27,70€ - 16 Stück - 300mm
8,80€ - 4 Stück - 299mm
1,18€ - Verpackung
12,18€ - Versand
1x 9,99 - https://www.amazon.de/dp/B0DNSFXWL3 - 8 Stück 3-Weg Eckwinkelwürfel
1x 10,49 - https://www.amazon.de/dp/B09LQNCWDV - 10 Zoll | 6 HE Rackschiene
1x 9,99 - https://www.amazon.de/dp/B07DVG7LR5 - 60er Set Käfigmuttern
1x 9,99 - https://www.amazon.de/dp/B0CWXS4BY2 - 720 Stk M4 Innensechskant Schrauben Set
1x 8,99 - https://www.amazon.de/dp/B0CWWS6FXX - 360 Stk M5 Innensechskant Schrauben Set
1x 7,99 - https://www.amazon.de/dp/B0DSHZTS44 - 200 Nutensteine M4 M5 Set
1x 15,99 - https://www.amazon.de/dp/B0BGKQ3LTX - Innen Eckhalterung L-Form
1x 19,99 - https://www.amazon.de/dp/B0BFRBJCL3 - Innen Eckwinkel Zwickel 2 Loch
_____________________
143,28€
Werkzeug
1x 42,99 - https://www.obi.at/p/1138205 - Gewindebohrer-Set M4 - M10 6-teilig
1x 4,99 - https://www.obi.at/p/1138817 - Schlüsselfeile flachstumpf
1x 29,99 - https://www.obi.at/p/4160958 - Multi-AchsenSchraubstock
_____________________
77,97
5) der Zusammenbau

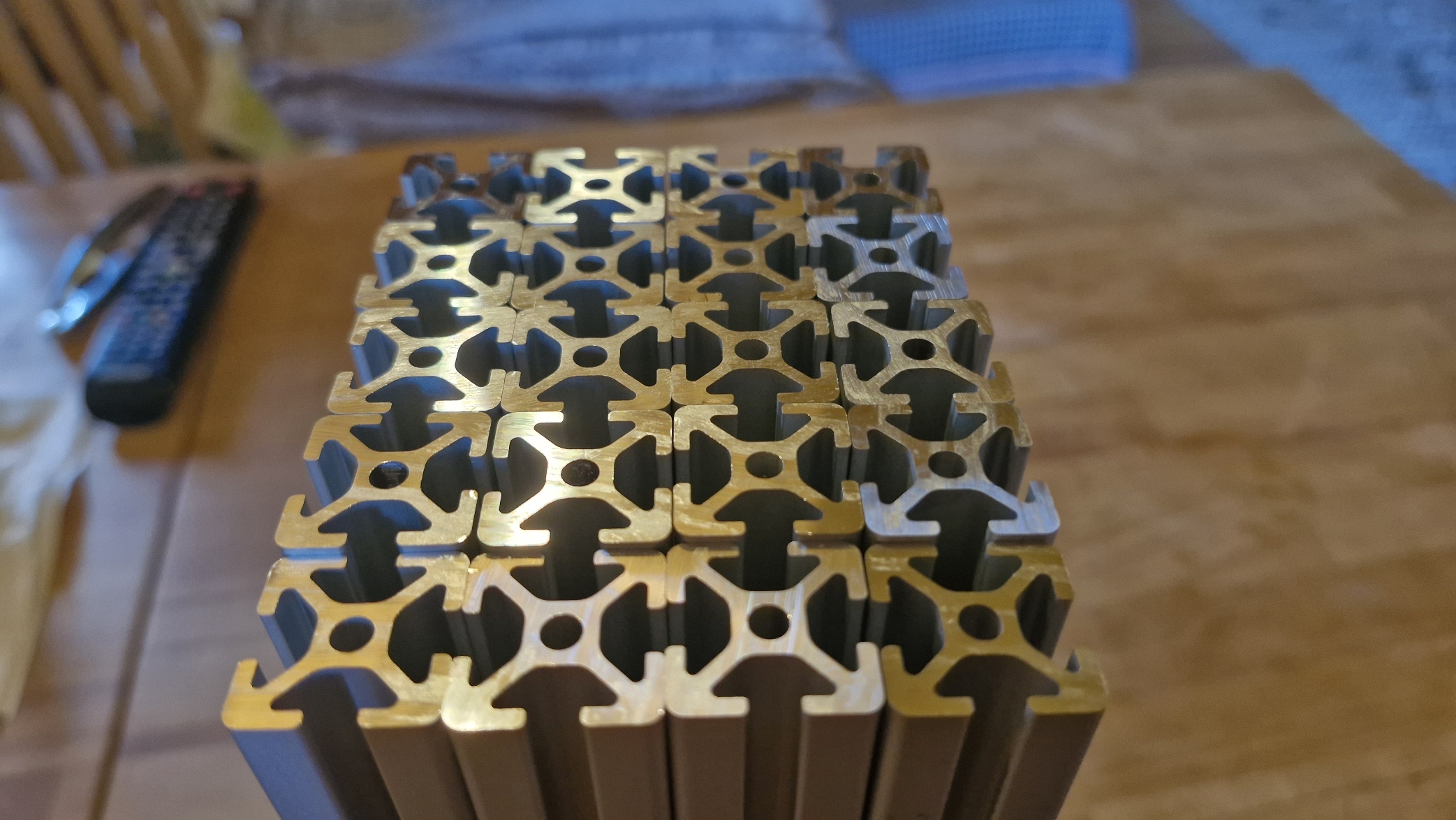

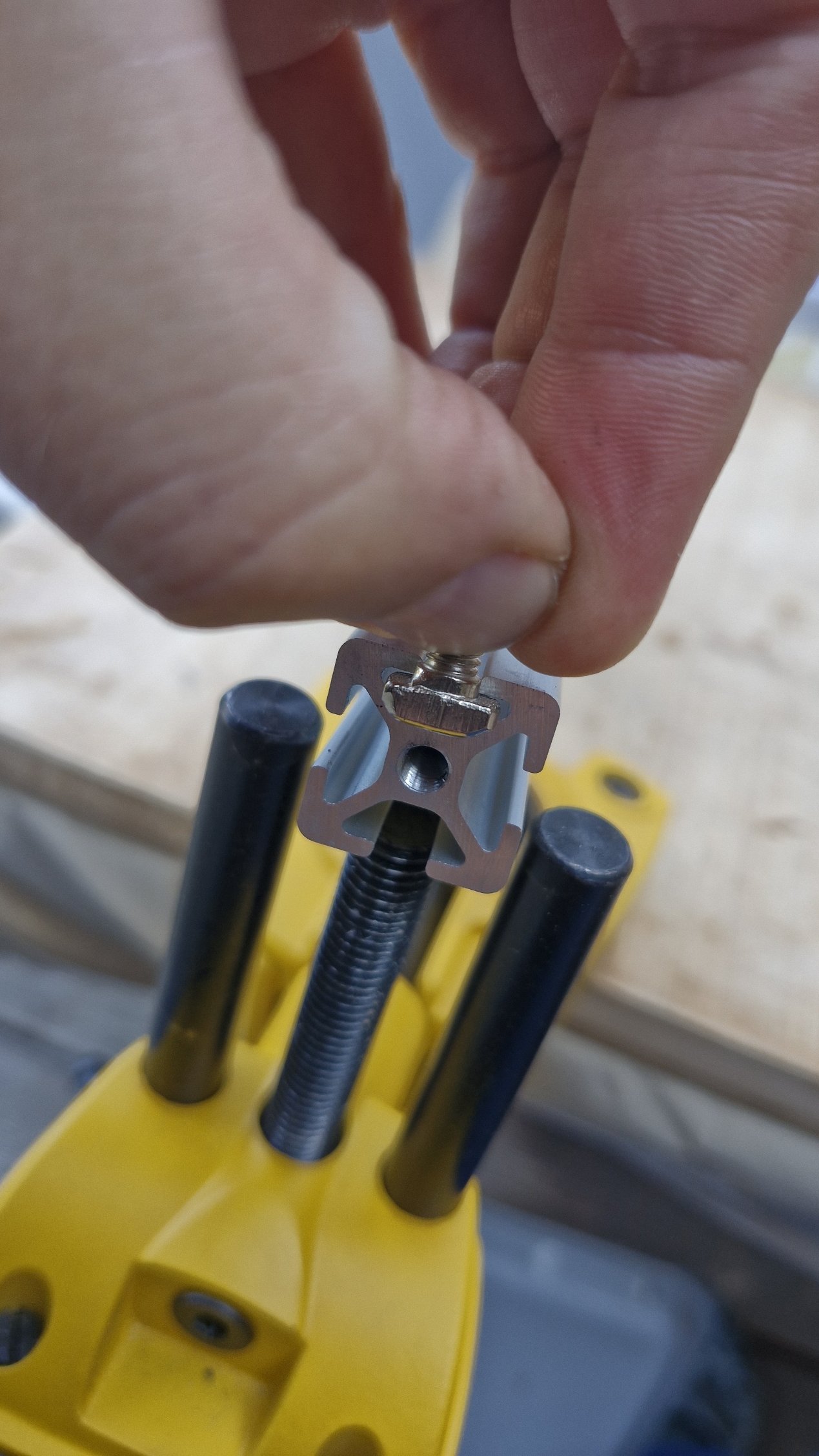

Damit der innere Rahmen auch bewegbar ist braucht es diese L-Eckhalter oder passende Schraubenköpfe oder Nuten+Schrauben

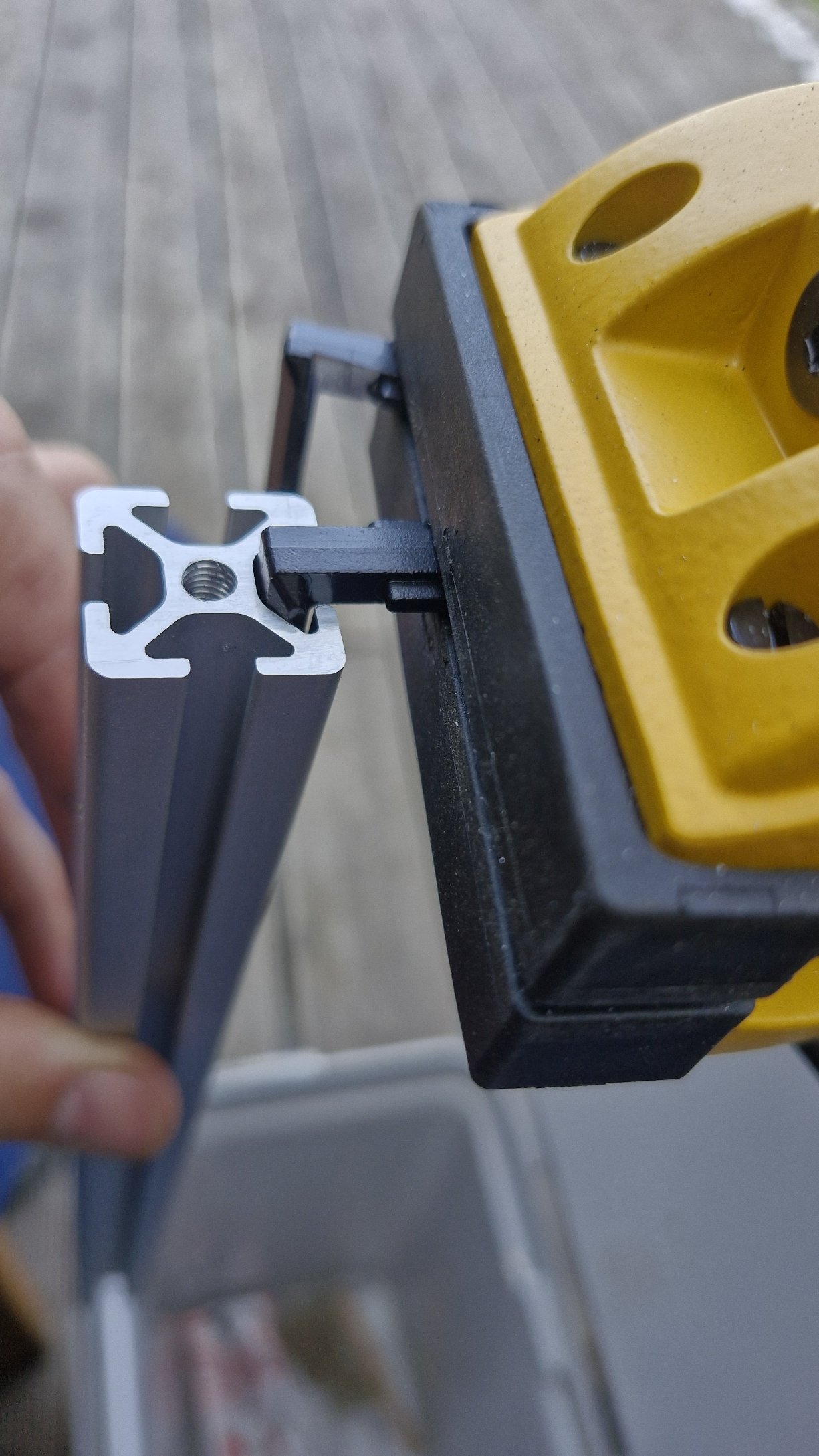

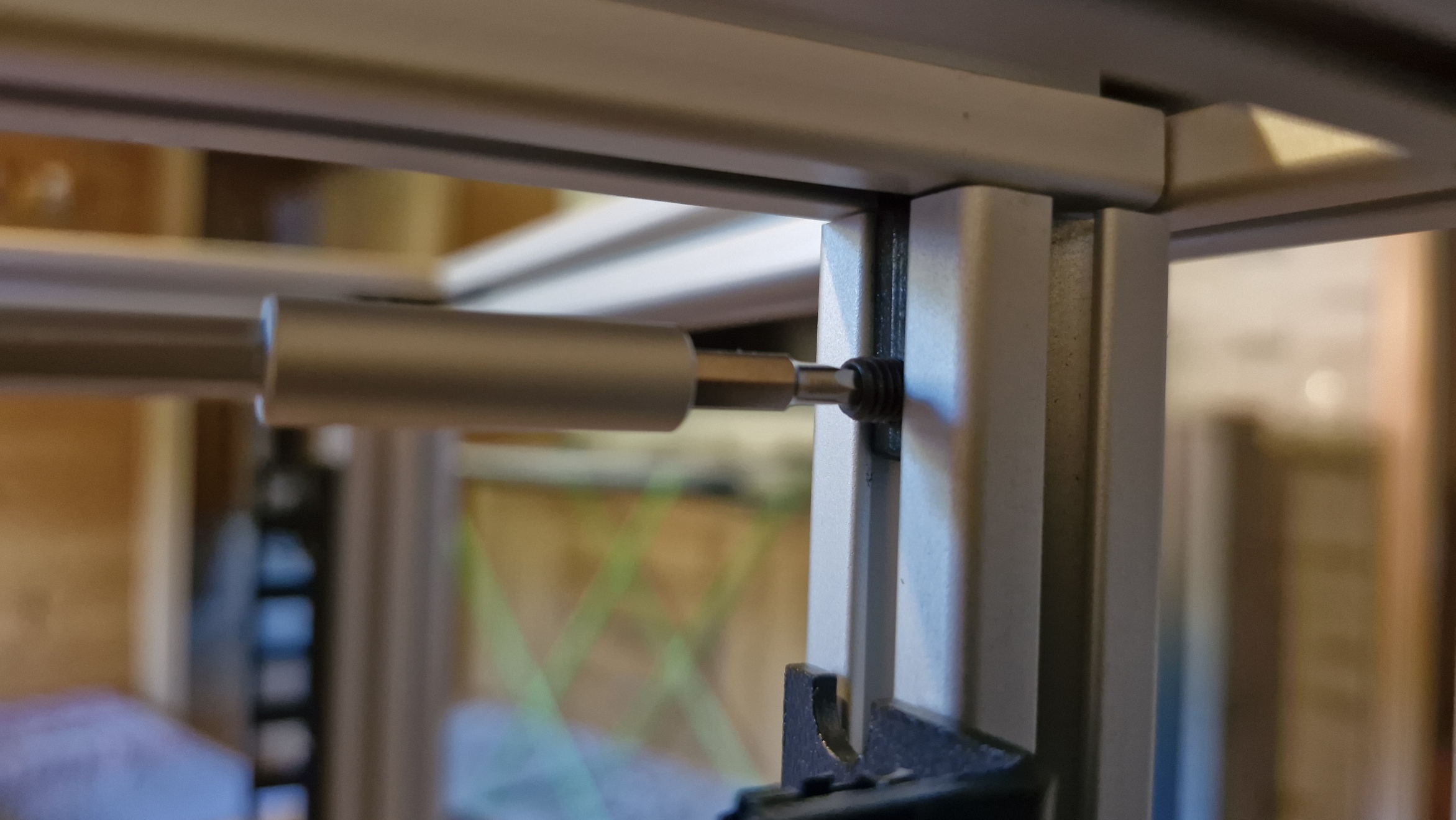

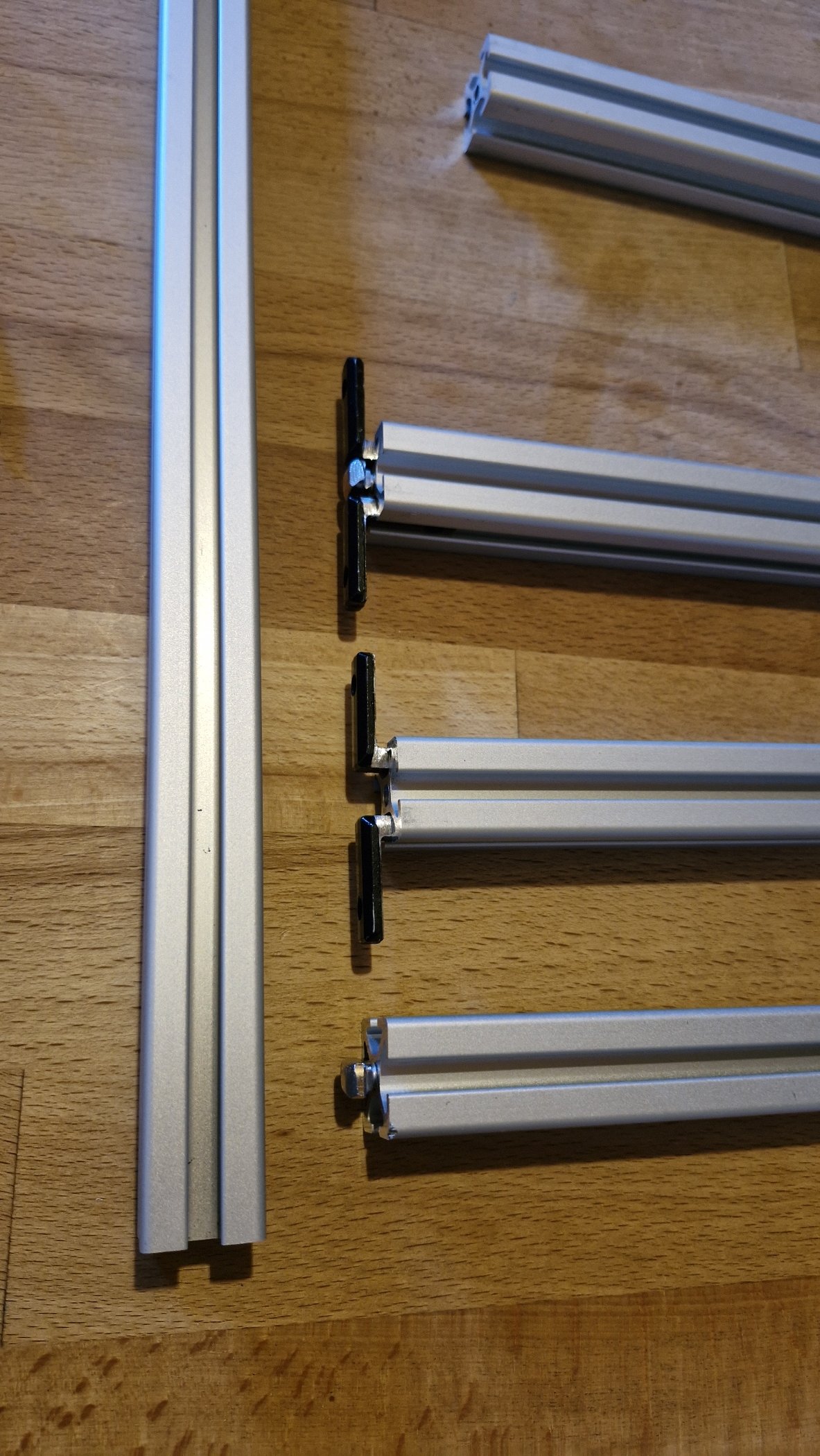

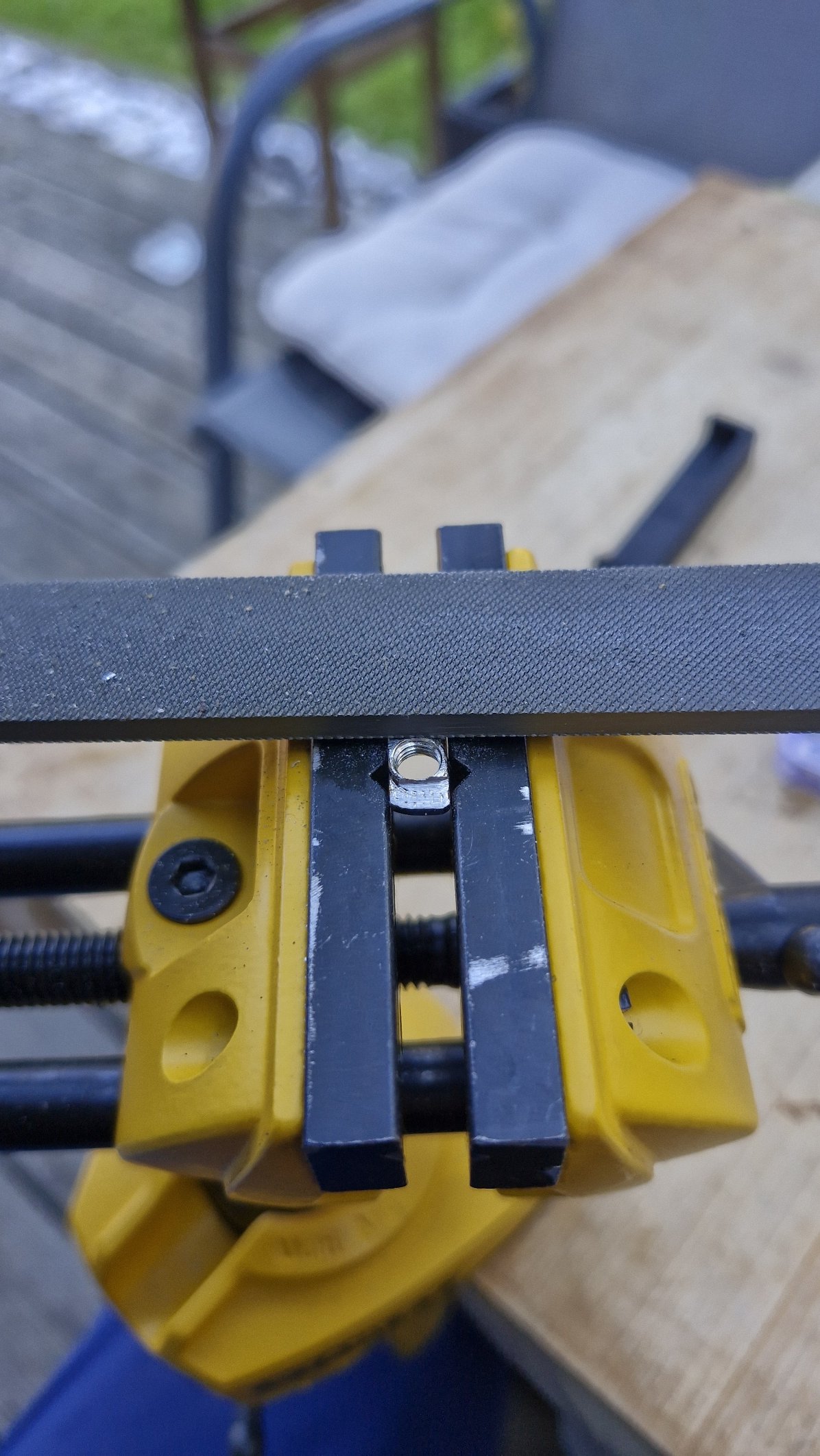

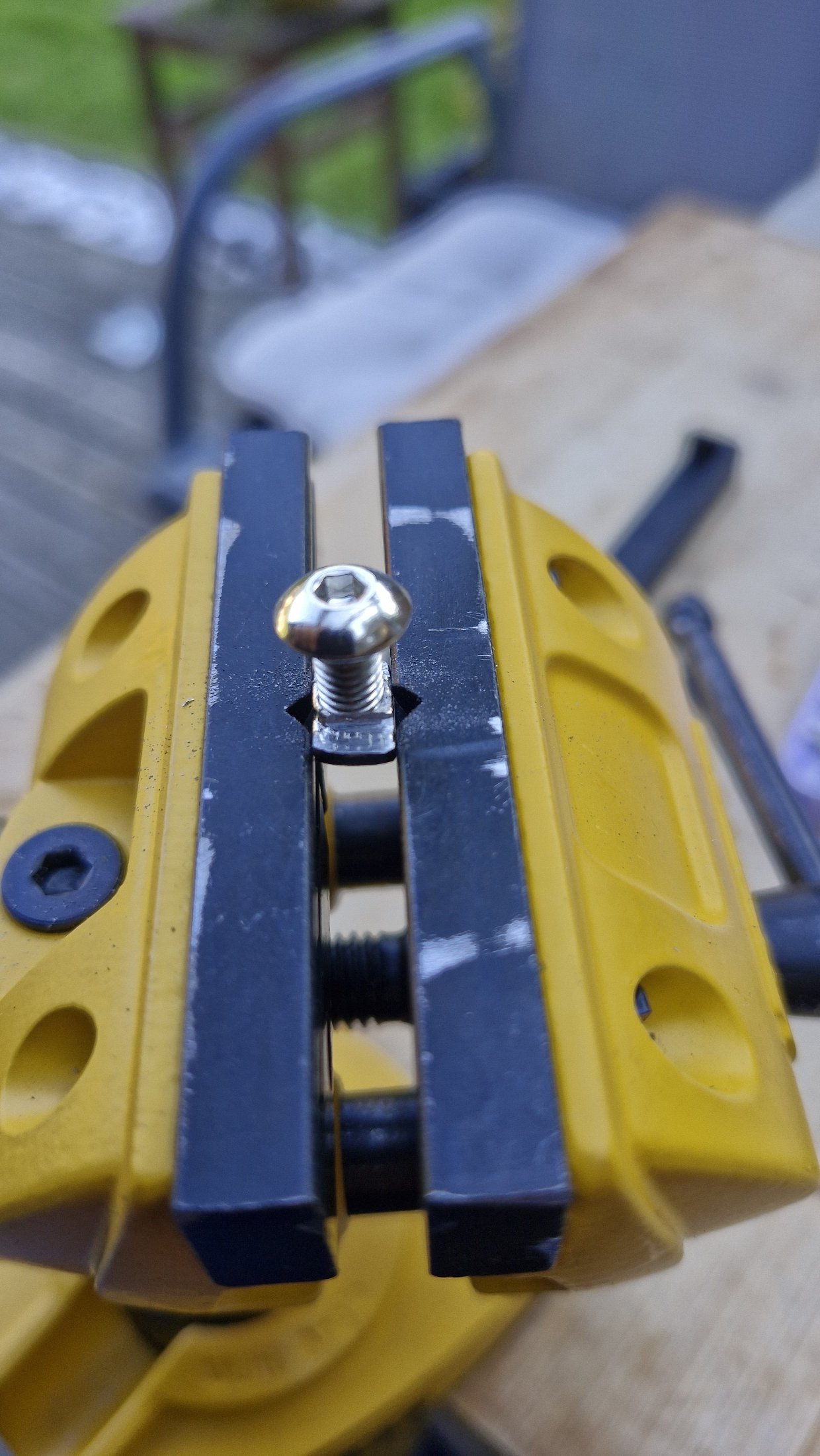

Damit diese leichter in der Schiene bewegt werden können musste ich sie etwas abfeilen ...
... und herumprobieren welche Variante nun klappt.
(Im Nachhinein würde ich es nicht nochmal machen da es sich immer verhackt. Bewegt man den oberen Teil, ist es unten verhackt, Bewegt man links hackt es rechts.)

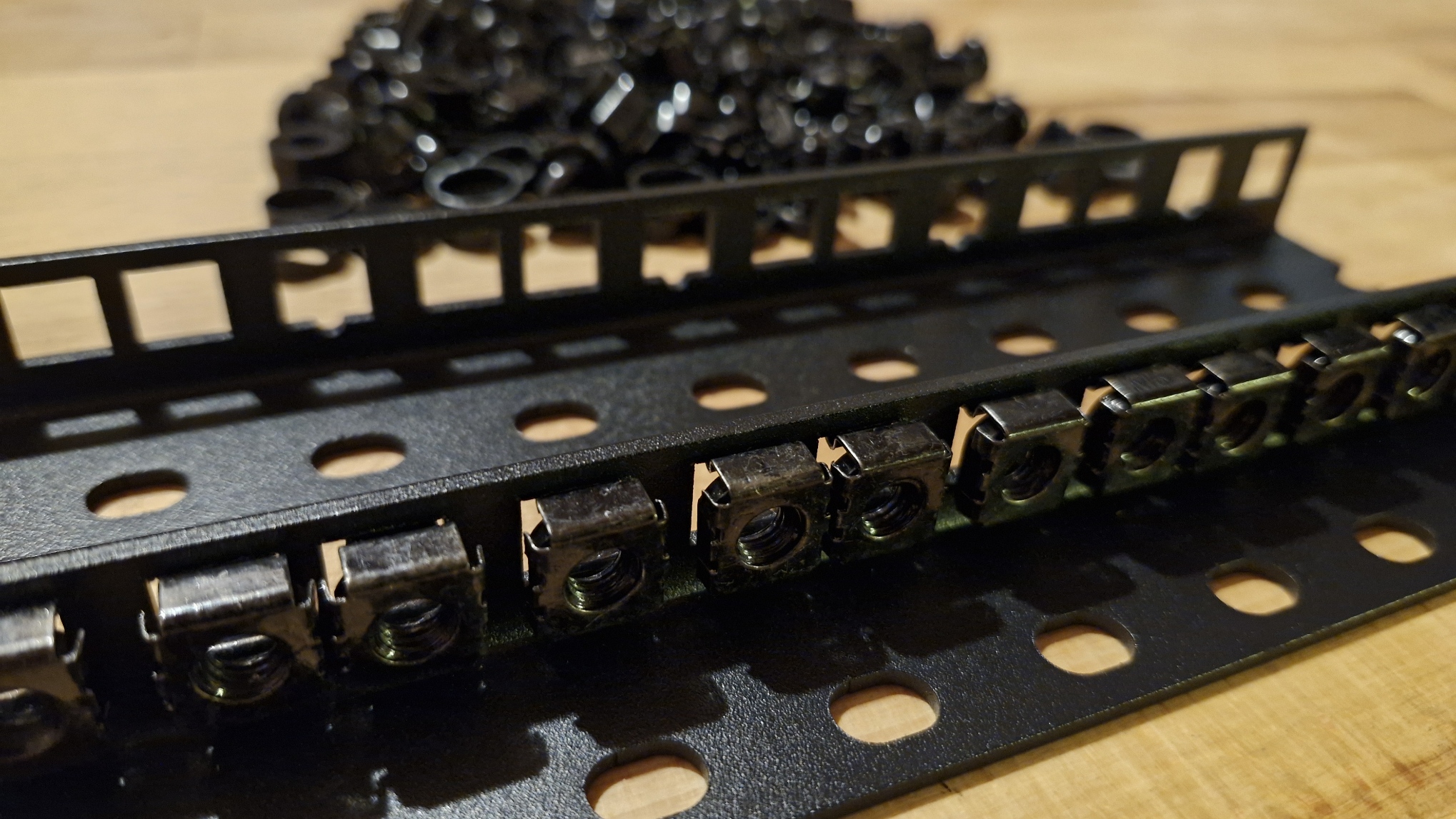

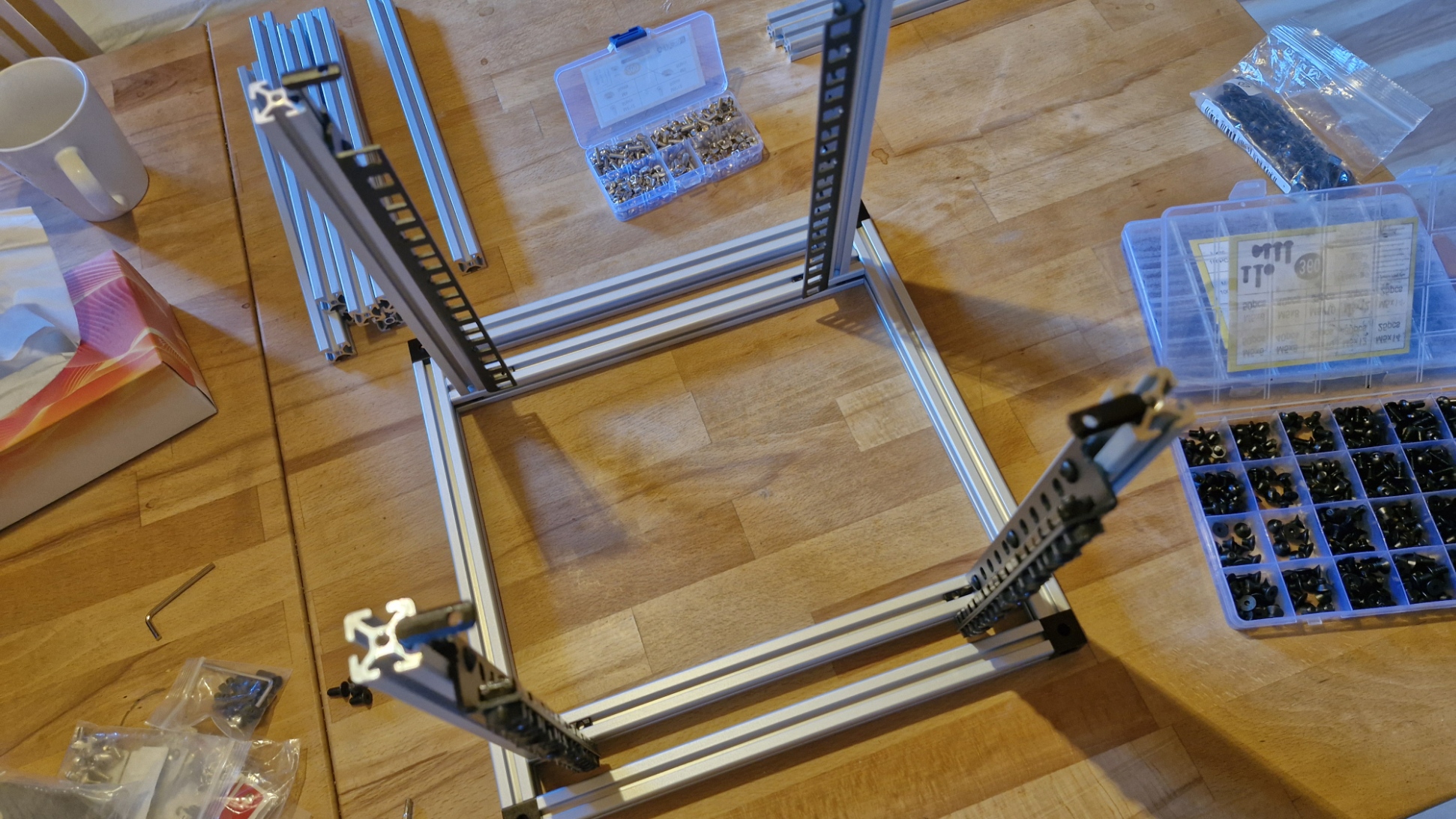

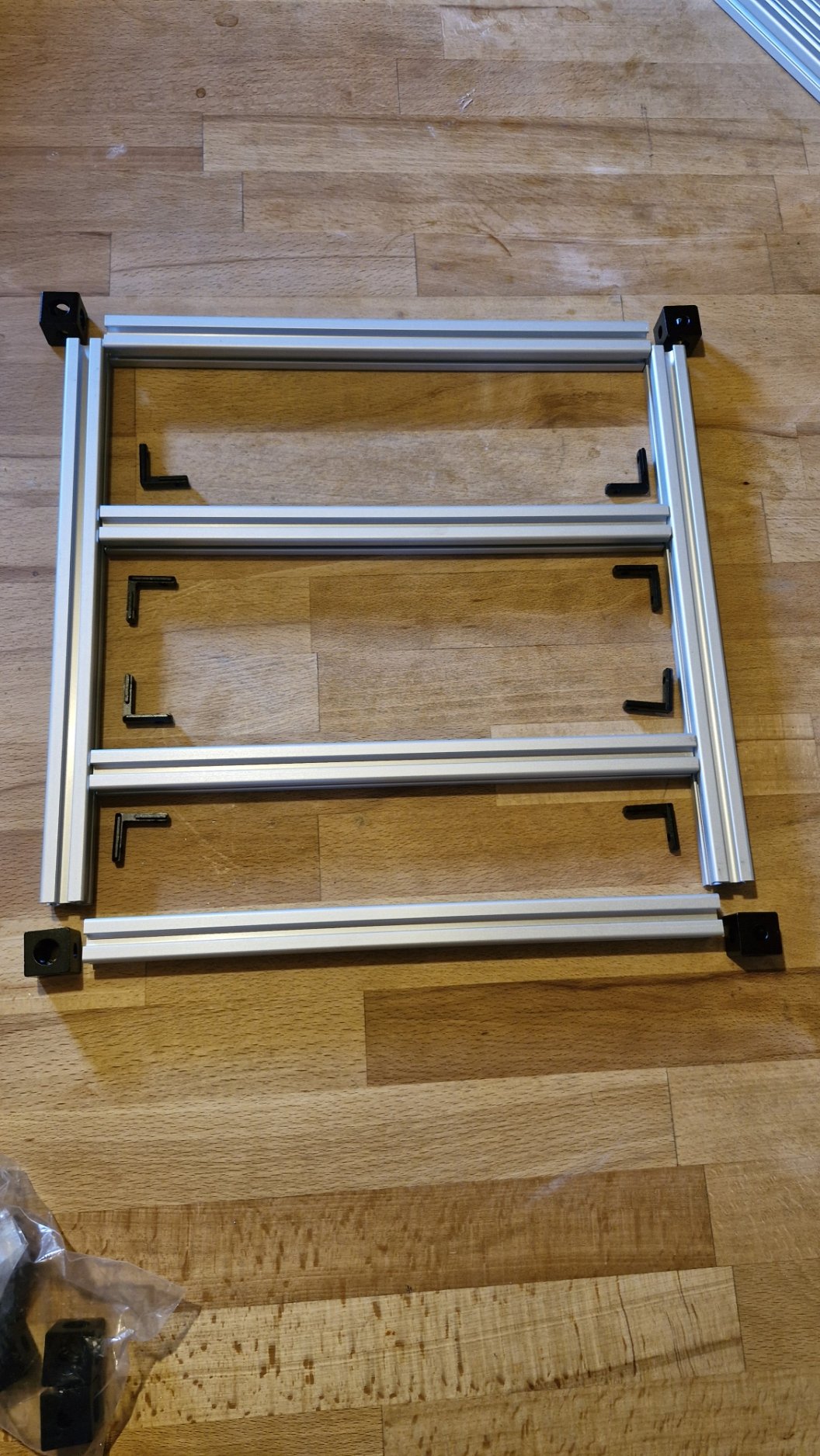

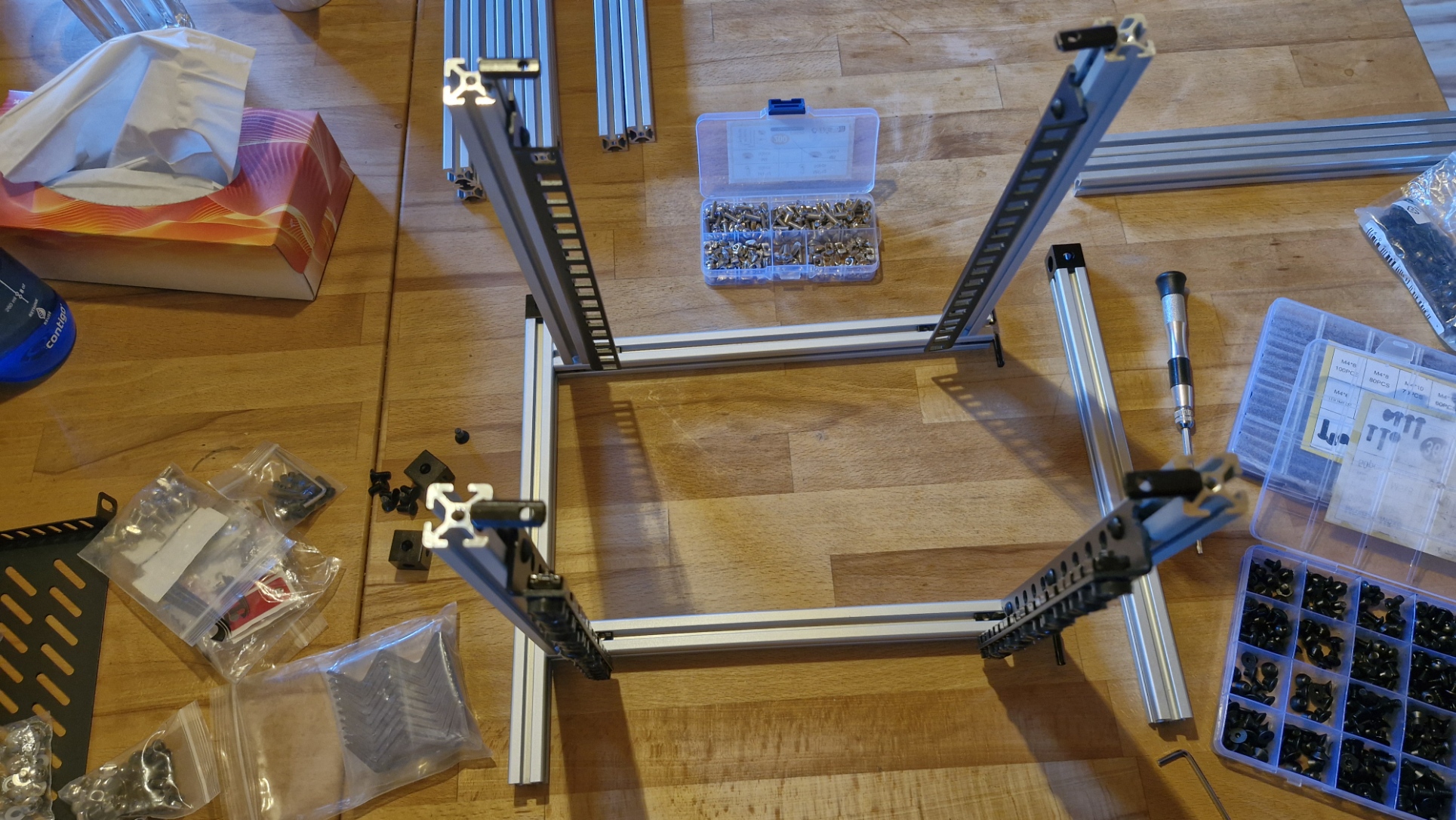

Einmal Auflegen,

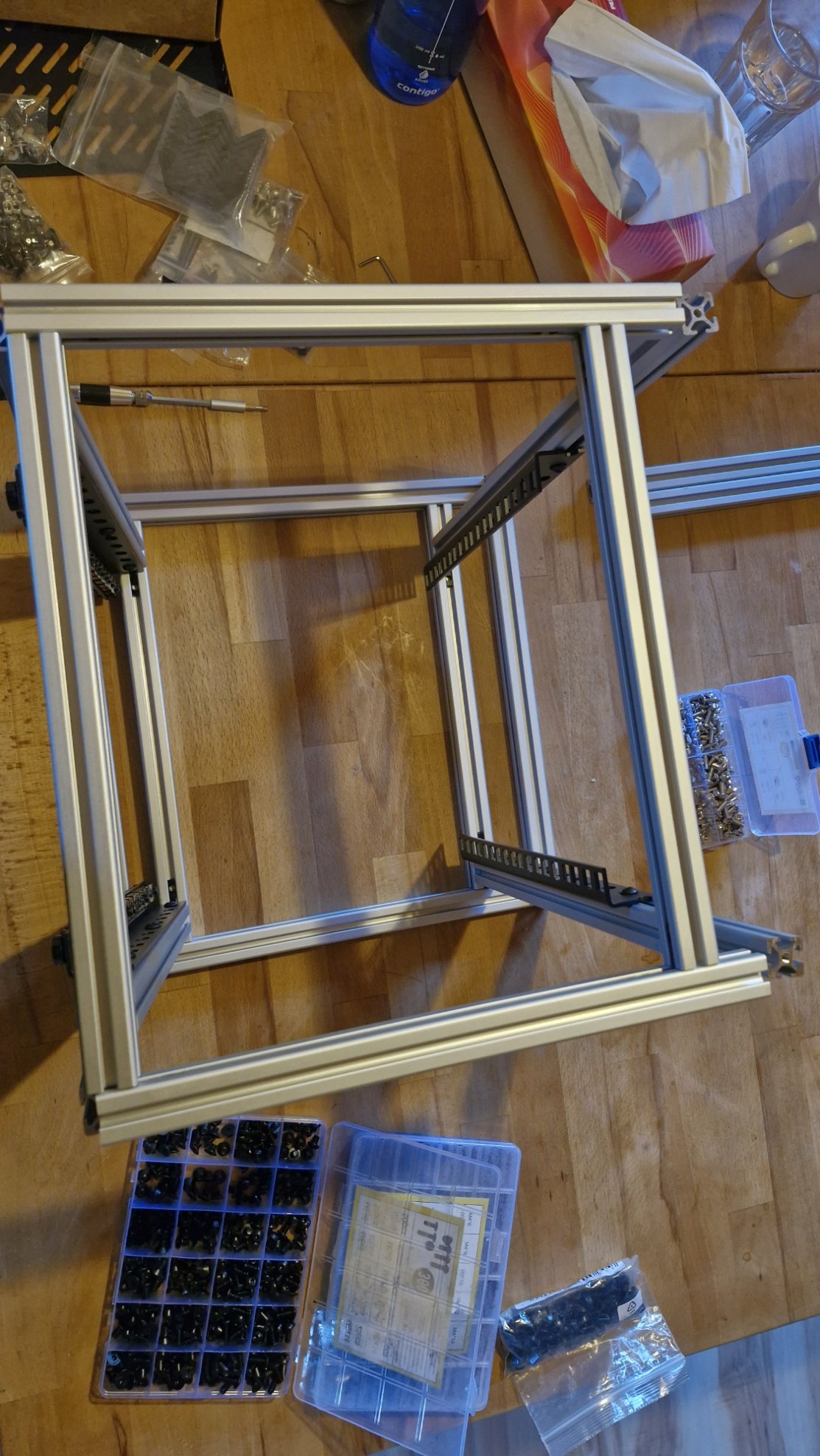

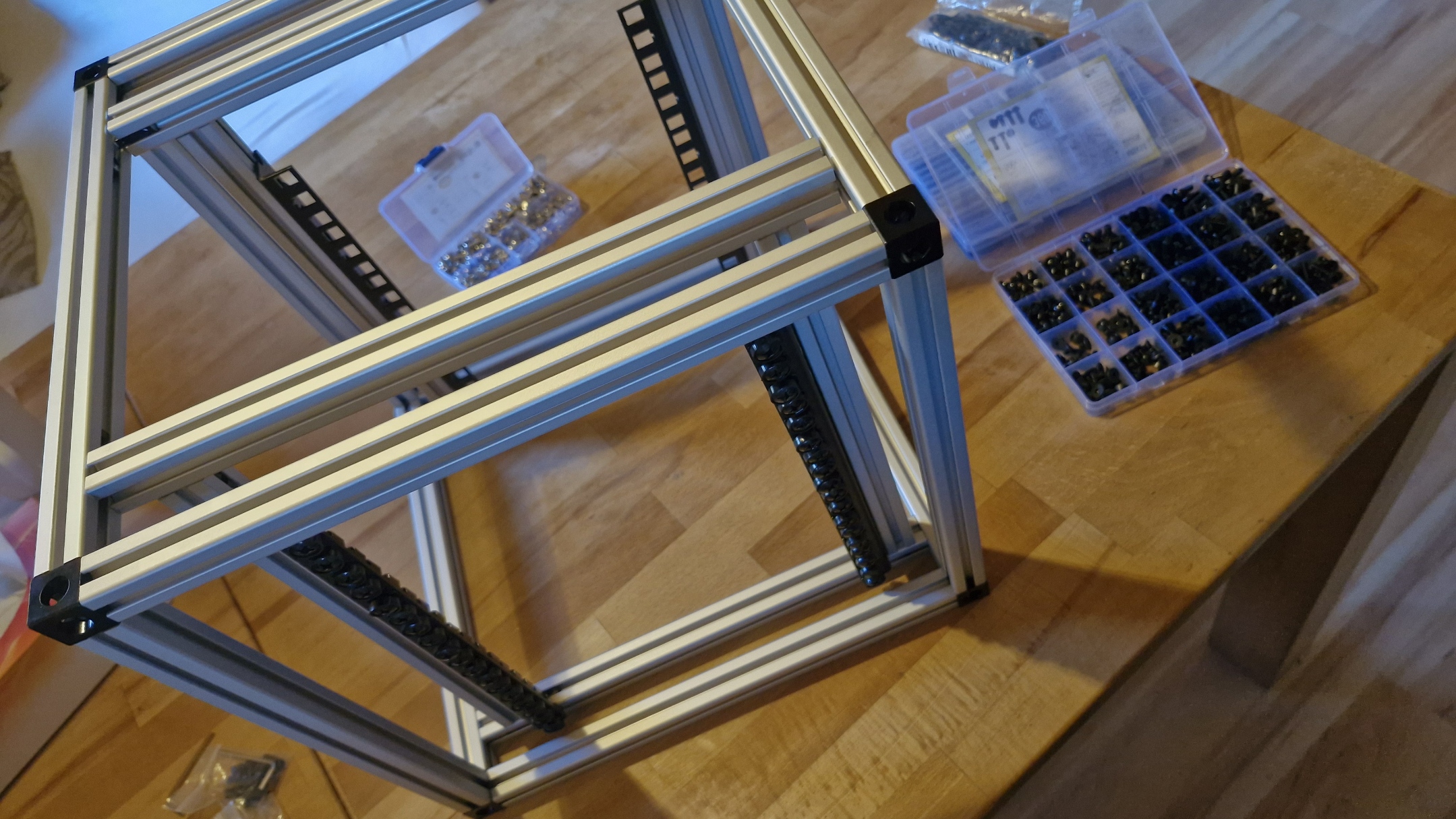

und zusammenbauen.
Dabei aber immer die Reihenfolge im Blick behalten

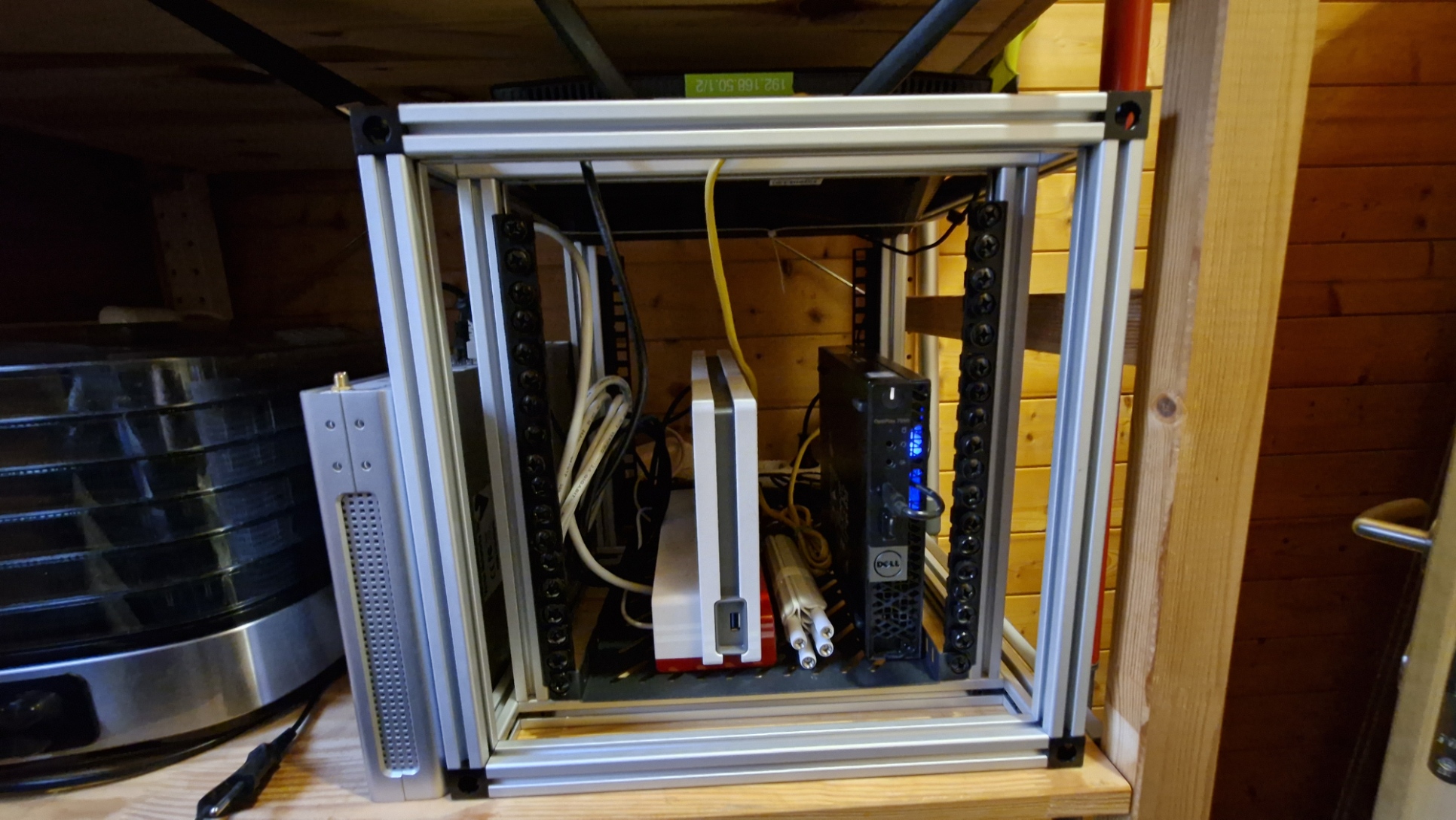

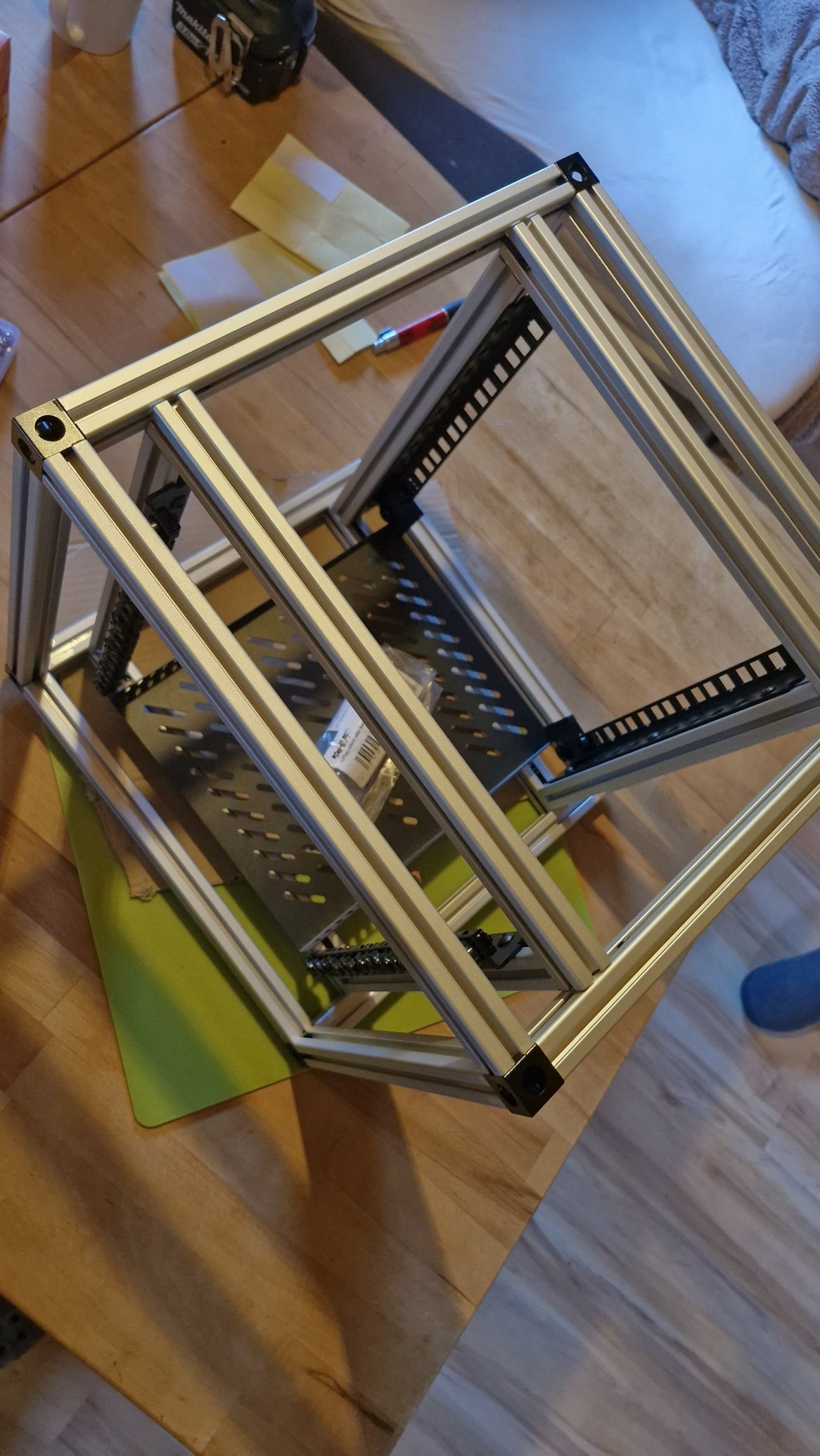

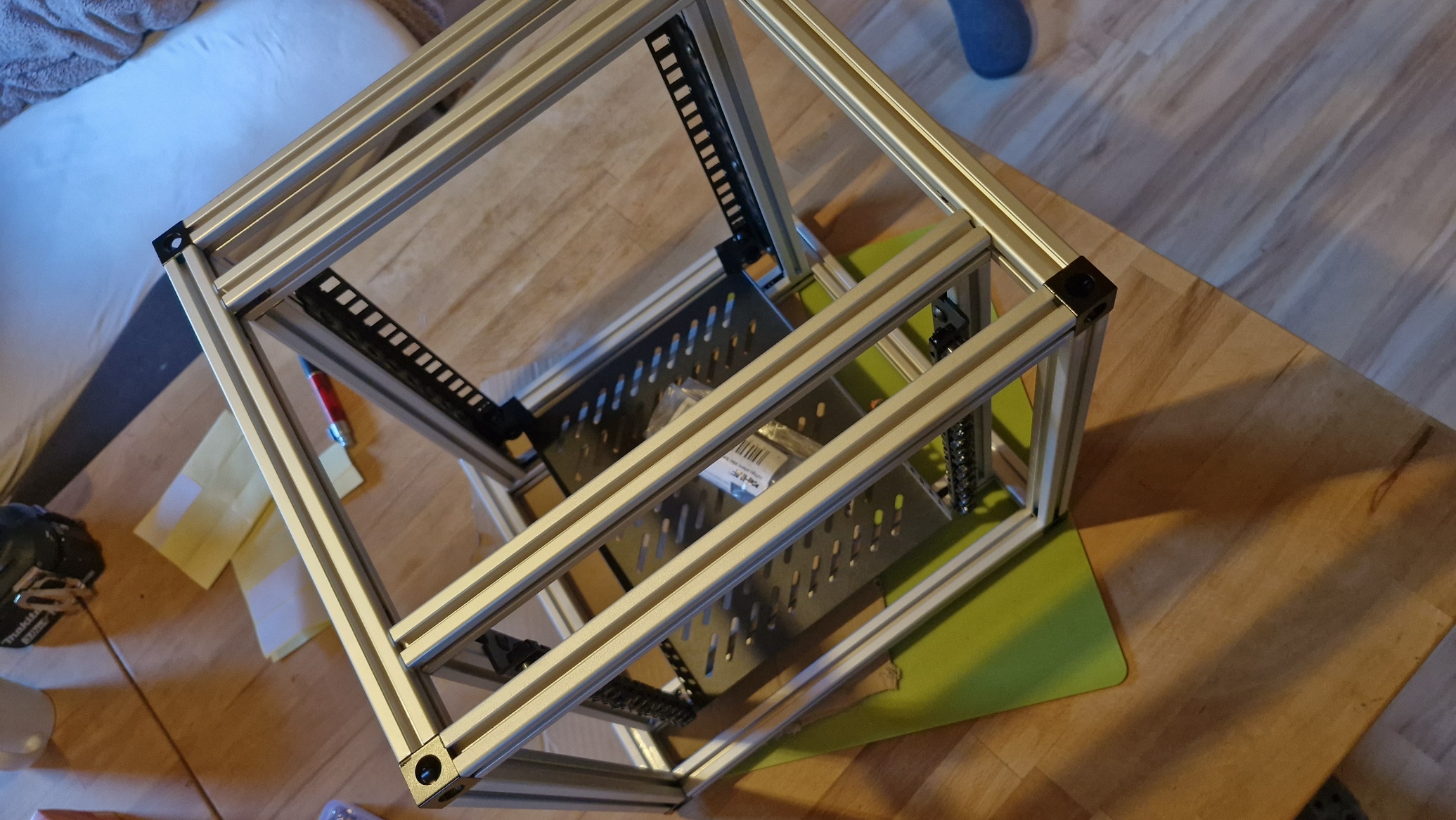

bis es fertig ist und aussieht wie die Zeichnung
6) Das Rack seinem Zweck zuführen
Ja OK damit bin ich erstmal zufrieden.
Natürlich kann und soll das nicht so bleiben. Da fehlt noch etwas.
7) Bestellung Nr 2 - Rack Innenleben
1x 18,95 - https://www.amazon.de/dp/B09M6W23ZM - 4-Fach Steckdosenleiste - 1HE - 10-Zoll
1x 24,99 - https://www.amazon.de/dp/B0DYJSPCB2 - 10 Zoll 0,5HE Rack-Fachboden
1x 24,99 - https://www.amazon.de/dp/B0FD2RZB24 - 10-Zoll-0,5U-12-Port-Blank-Keystone-Patchpanel mit Cat6-RJ45-Keystone-Buchse
2x 15,12 - https://www.amazon.de/dp/B0DL5R74GG - Kabel-Durchführung Panel mit Bürstenleiste - 0,5HE - 10-Zoll
1x 11,14 - https://www.amazon.de/dp/B0DTYBY4MQ - Cat6a Patchkabel 0,15m
1x 15,12 - https://www.amazon.de/dp/B0DTYRNM6K - Cat6a Patchkabel 0,25m
_____________________
125,43

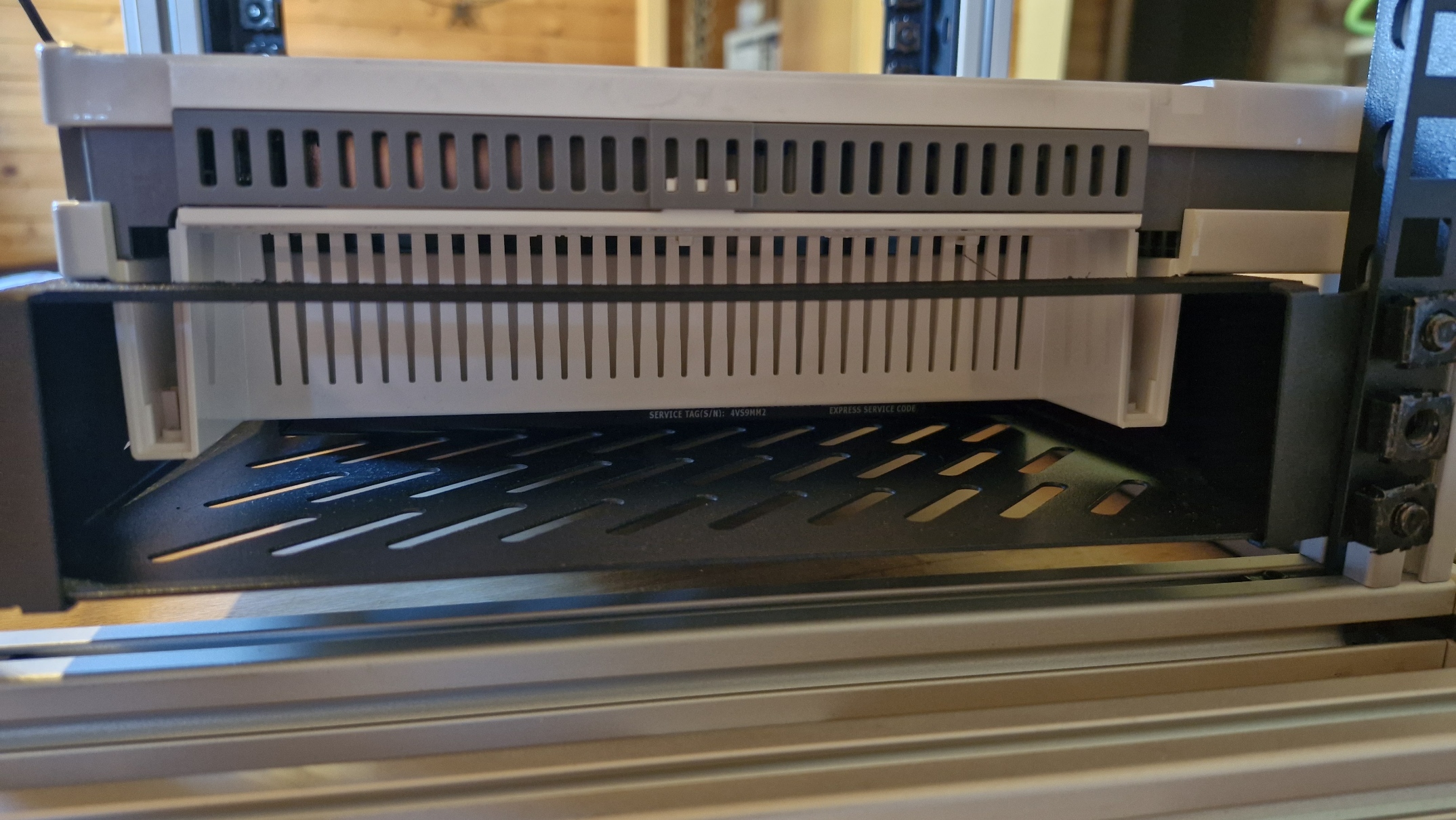

Die FritzBox die am Anfang stand passt natürlich nicht liegend in das Rack.

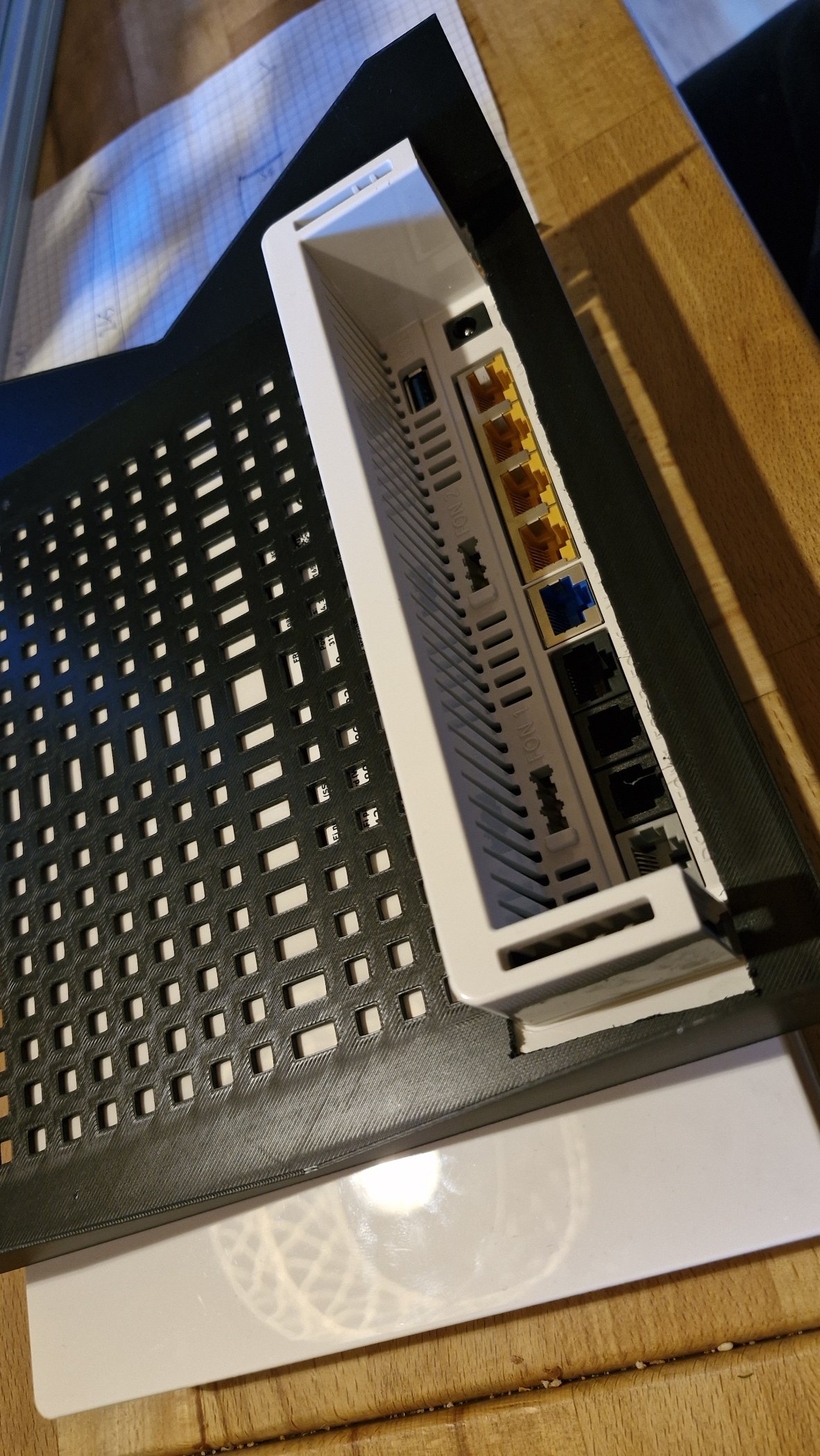

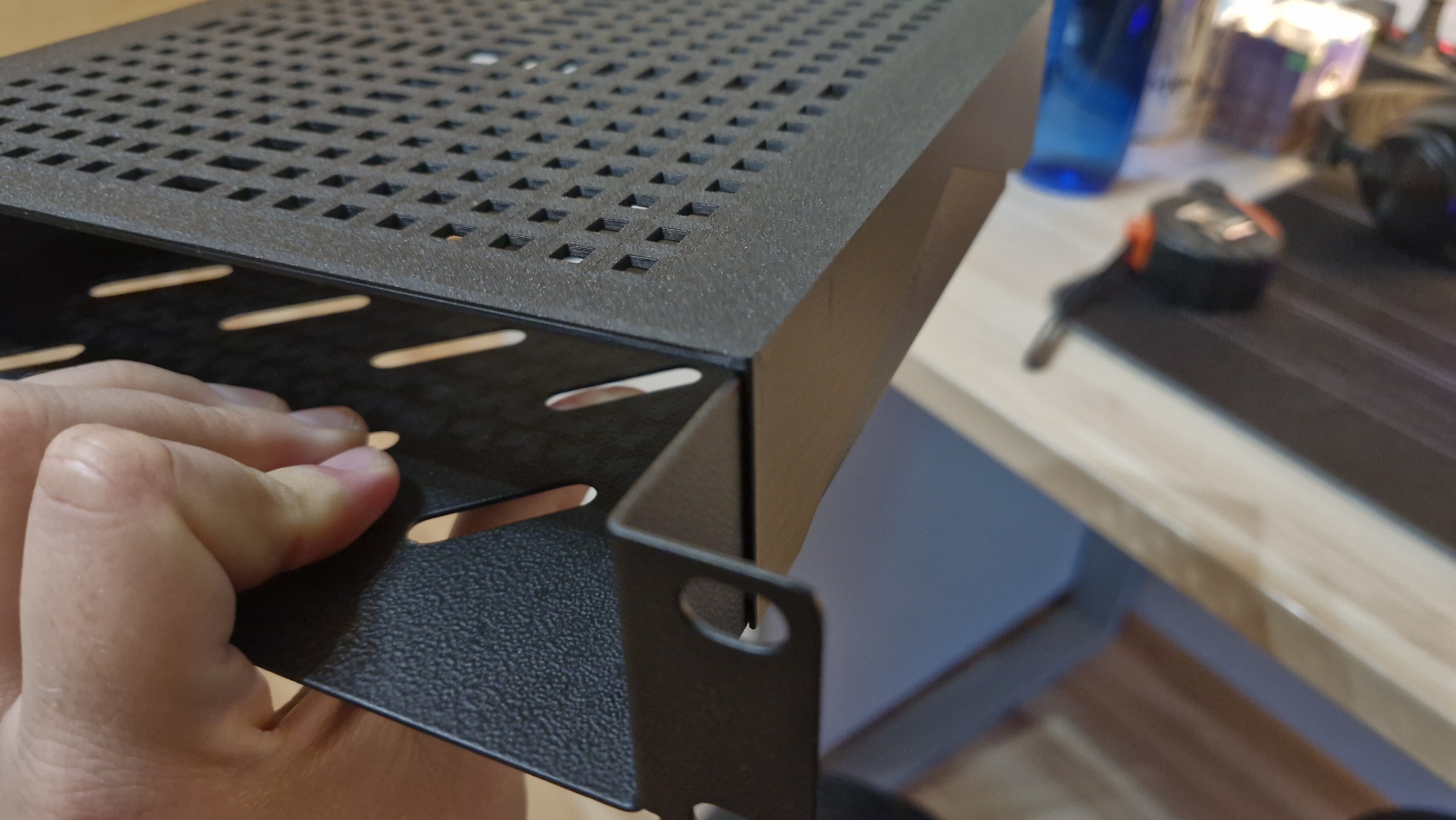

Dafür braucht es einen 3D gedruckten reverse-Boden mit Lochmuster das man ausschneiden kann um eine passende Aussparung für die FritzBox zu erhalten. Den 3D-Druck hat ein Arbeitskollege dann übernommen.
Damit ist die FritzBox dann 1U und passt.
8) Bestellung Nr 3 - Strom (optinal)
1x 39,99 - https://www.amazon.de/dp/B0FJL6LYFD - 350W USB C Ladegerät 8 Port GaN-III
6x 10,07 - https://www.amazon.de/dp/B0BJYW2FKG - 100W USB C auf USB C Kabel, 30CM
6x 11,99 - https://www.amazon.de/dp/B0D73F4K8Y - USB C Verlängerungkabel, 0,3m
1x 9,36 - https://www.amazon.de/dp/B0CR8VYTB2 USB-C XX Adapter
1x 5,03 - https://www.amazon.de/dp/B0C3W39J85 USB-C HP Adapter
1x 6,04 - https://www.amazon.de/dp/B0C3W31ZHK USB-C DELL Adapter
_____________________
192,78

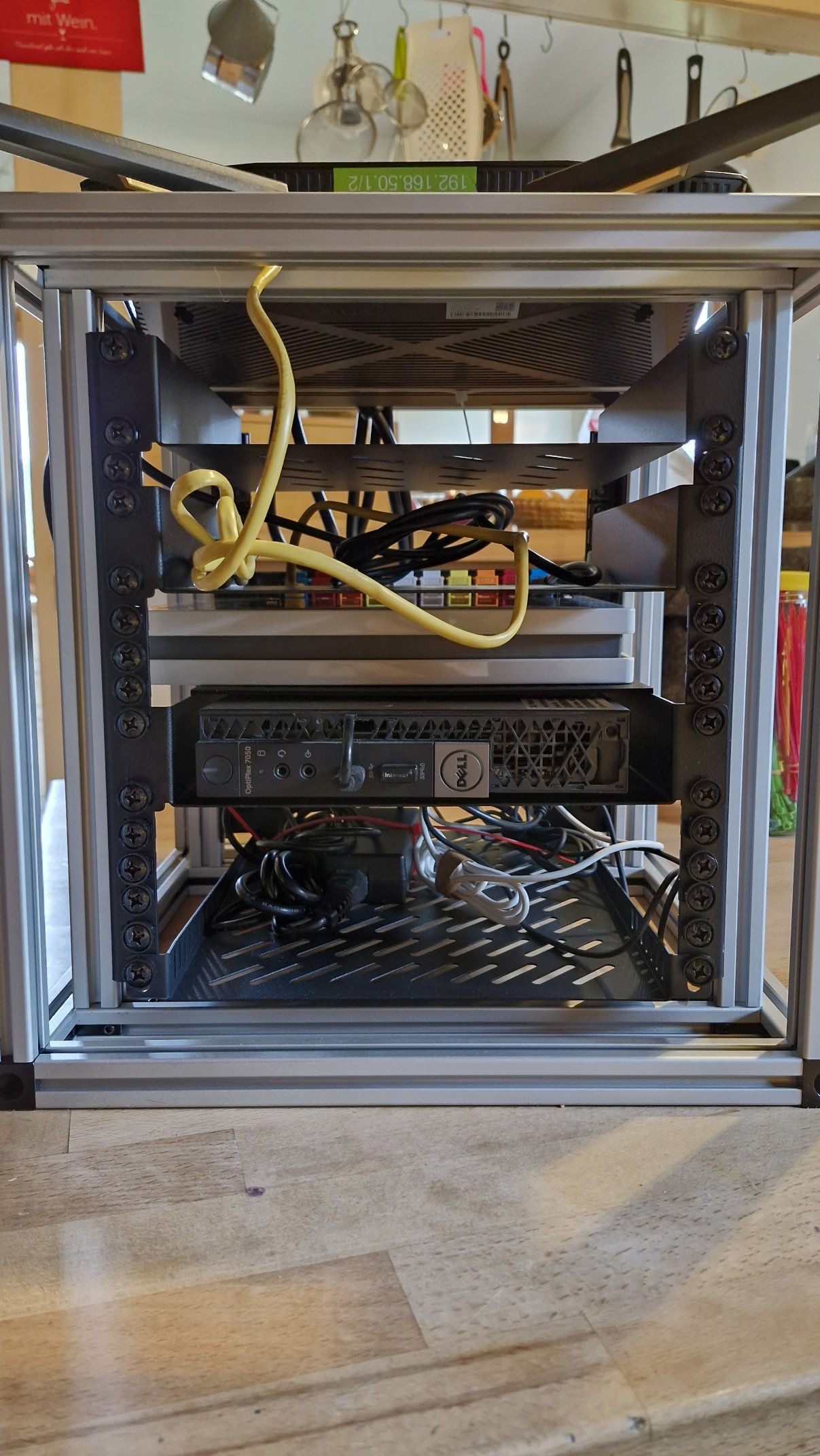

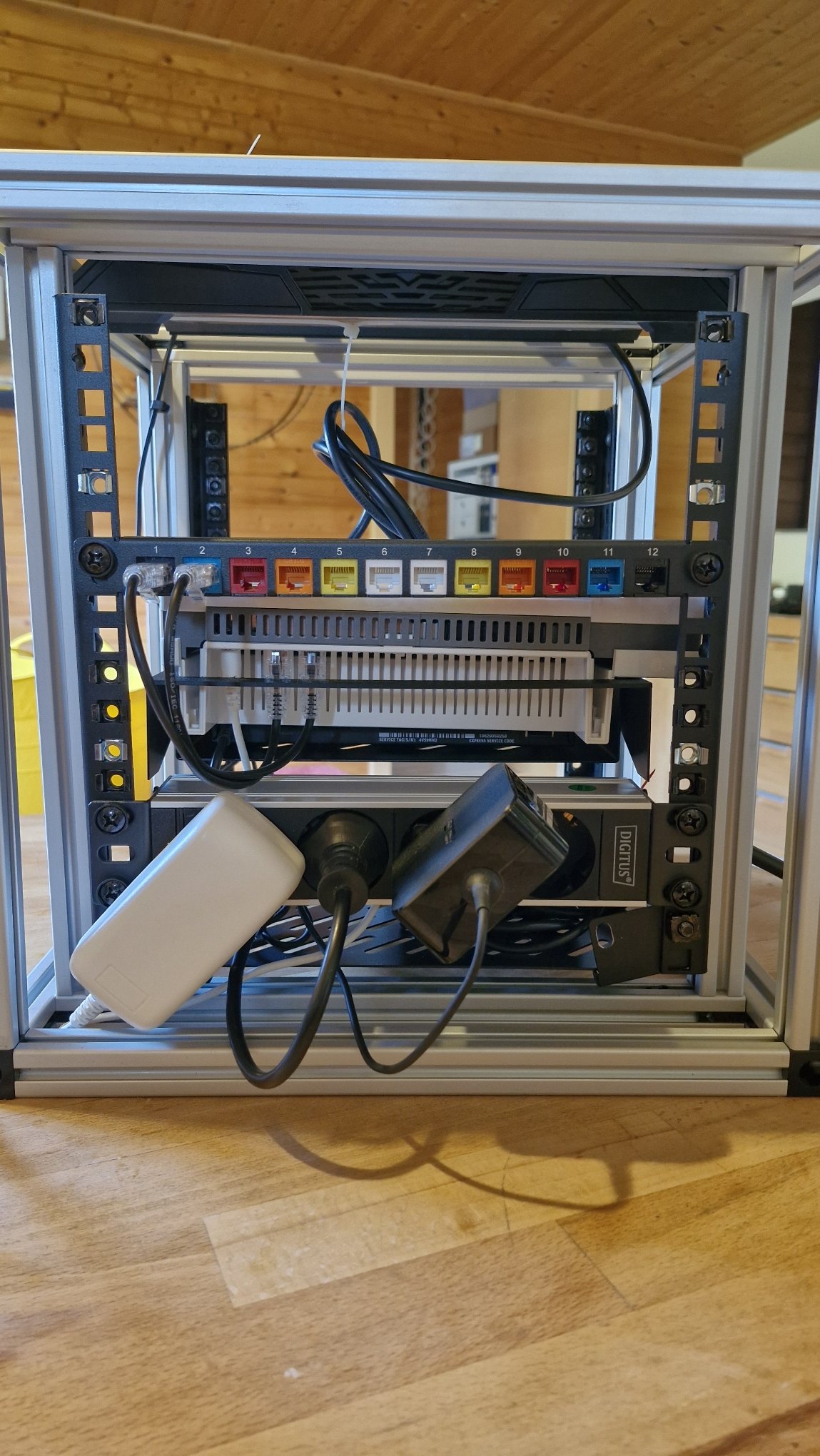

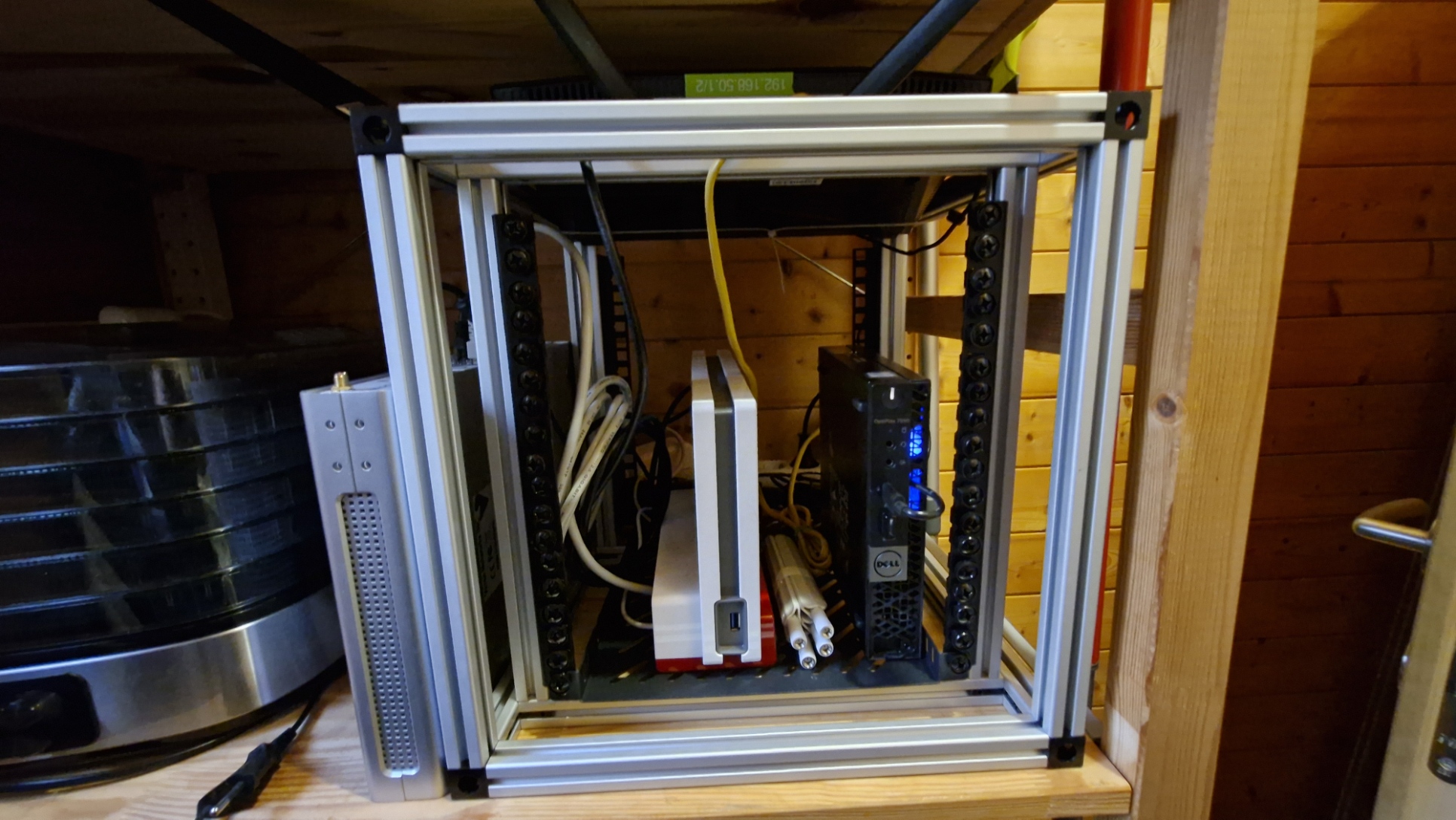

und weiterer Kleinkram bringen uns jetzt zum Endergebnis.
(USB-C 5-Port-Switch Cudy wenn mal jemand soetwas sucht)
Asus WLAN-Router (Ufo) - passt nicht in's Rack sondern nur oben rauf.

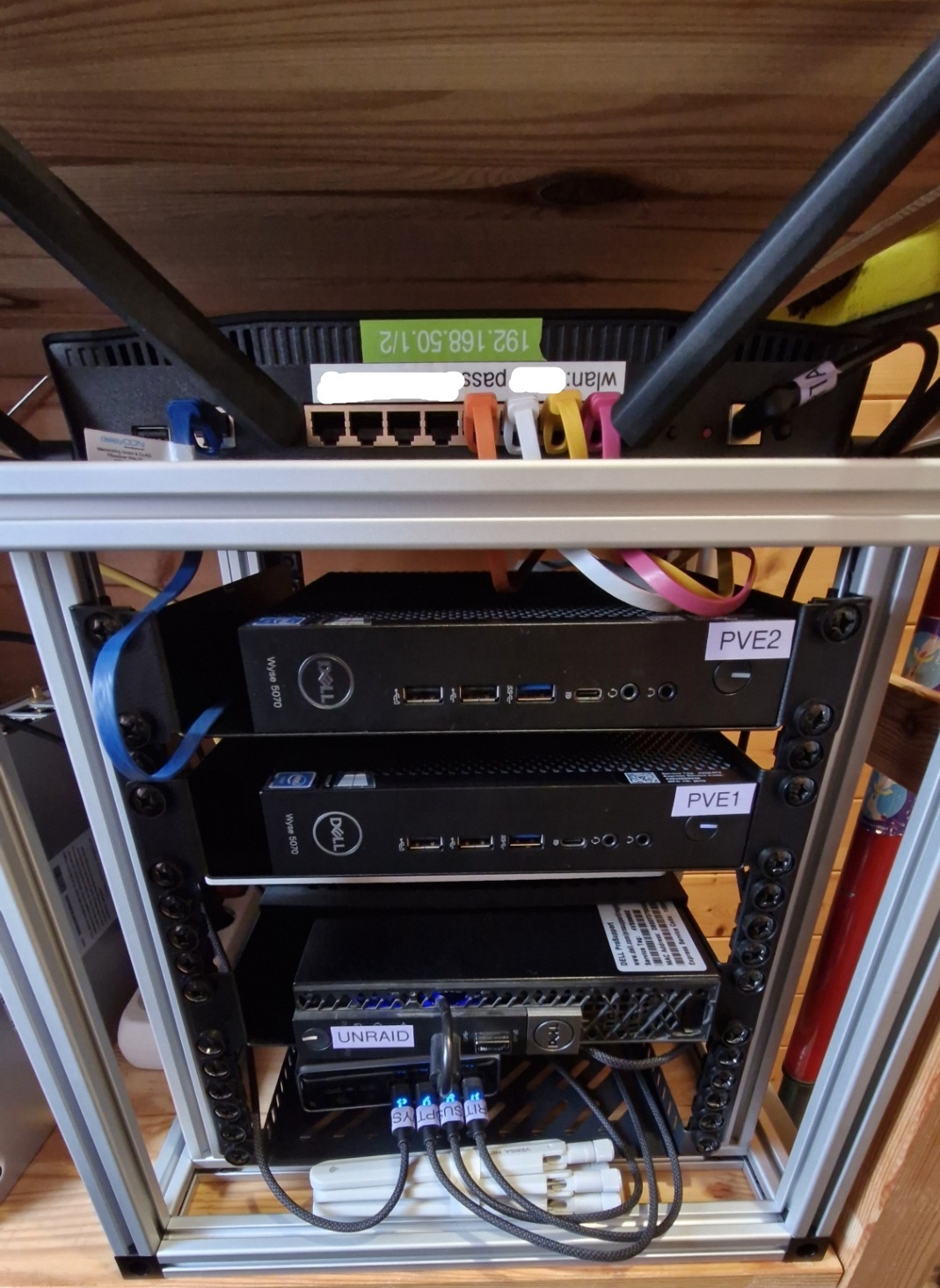

2x Dell Wyse Proxmox
FritzBox
Dell Optiplex Unraid
0,5U Fachboden für Strom.
Die Stromversorgung aller Geräte erfolgt via USB-C.

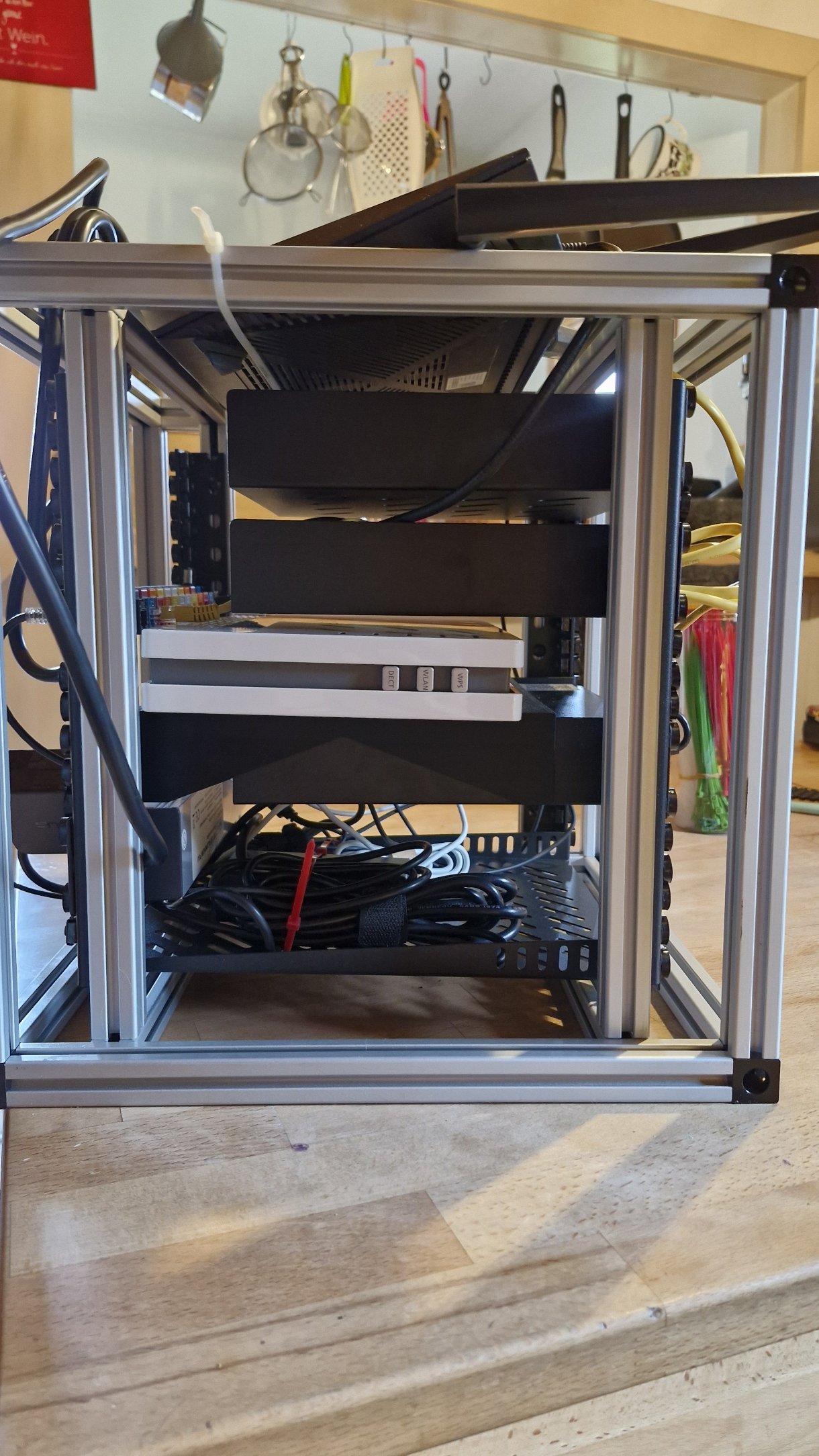

Die 4-Fach Steckdosenleiste auf der Rückseite hat 1 Stromstecker der zum Anker GaN Netzteil geht.
Dieses werde ich noch ersetzen um weitere USB-C Steckplätze zu erhalten denn aktuell ist nur 1/2 Dell Wyse online. Kommt mit USB-A nicht zurecht.
Auch denke ich darüber nach alle 3 Dell um 90° zu drehen und hinzustellen.
Fazit:
Mit 2020 Aluprofil klappt das sehr gut. Das Rack kann allseitig um weitere 10" erweitert werden und sogar auf 19" umgebaut werden.
Die Profilschienen kann man wiederverwenden wenn's einmal nicht mehr passt.
Von den Schrauben und anderen Dingen bleibt unendlich viel übrig da es diese Kombination eben nicht fertig zu kaufen gibt.
Hätte ich einen 3D-Drucker gehabt hätte ich mir eines der druckbaren Modelle gedruckt. Hiervon gibt es ja einige wie z.b.
https://makerworld.com/de/search/models?keyword=10 inch rack
https://www.printables.com/search/models?ctx=models&q=10+inch+rack
Hat es Spass gemacht? Auf jedenfall.
Würde ich nochmal 2020 Alu verwenden? Nein. Dafür ist ein 3D-Drucker optimal und passt zum Gesamtkonzept eines Homelab viel besser.
Frohe restliche Festtage
