486 basierter Am5x86 PCI Neon Renew

AquaX

Cadet 2nd Year
Registriert
Juni 2012
Beiträge
16
Hallo.
Kurz und bündig:
Mein AMD X5 3dfx PCI
Dos Pcmcia
Dos USB

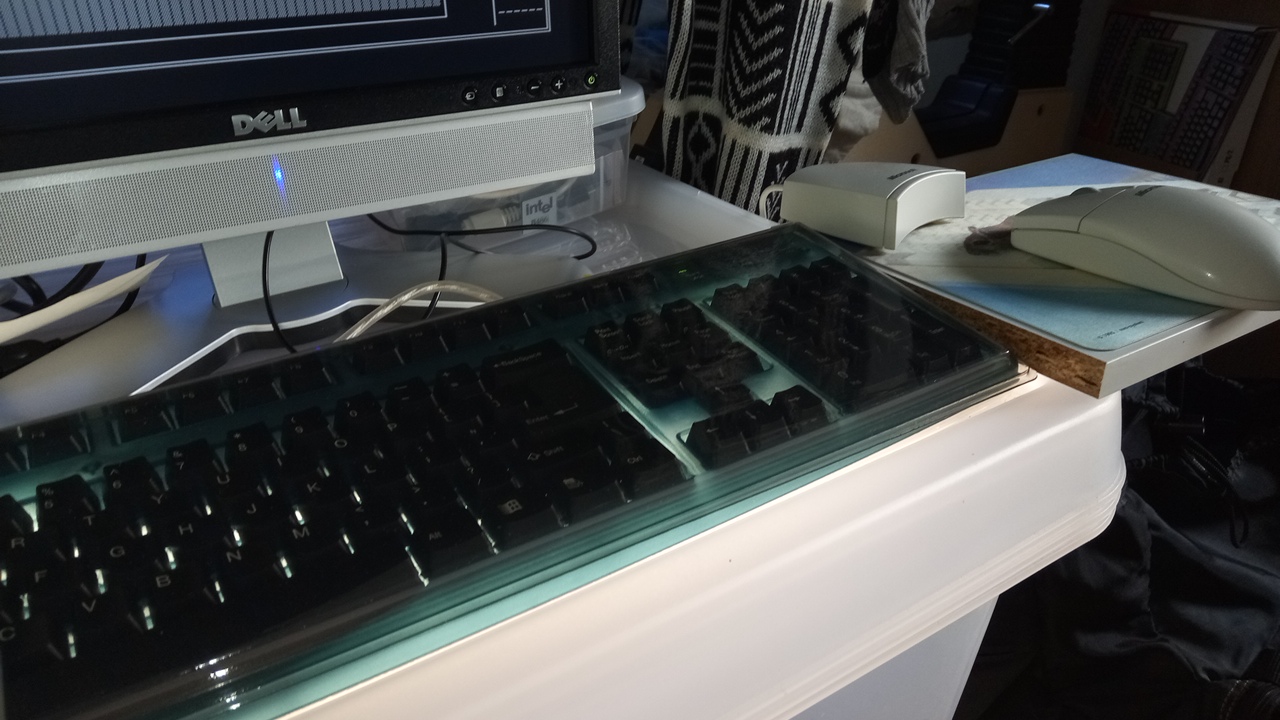

RS232 Cordless Channel
sprich FunkMaus

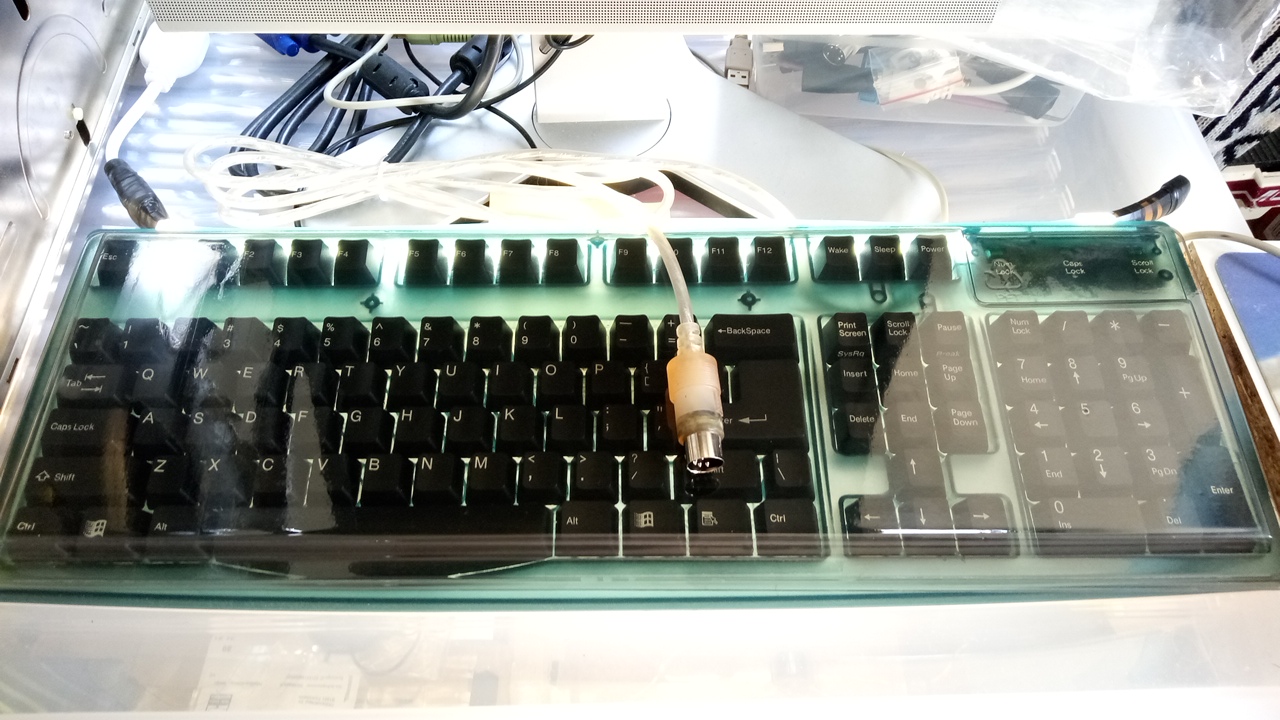

Lightning LED AT Keyboard

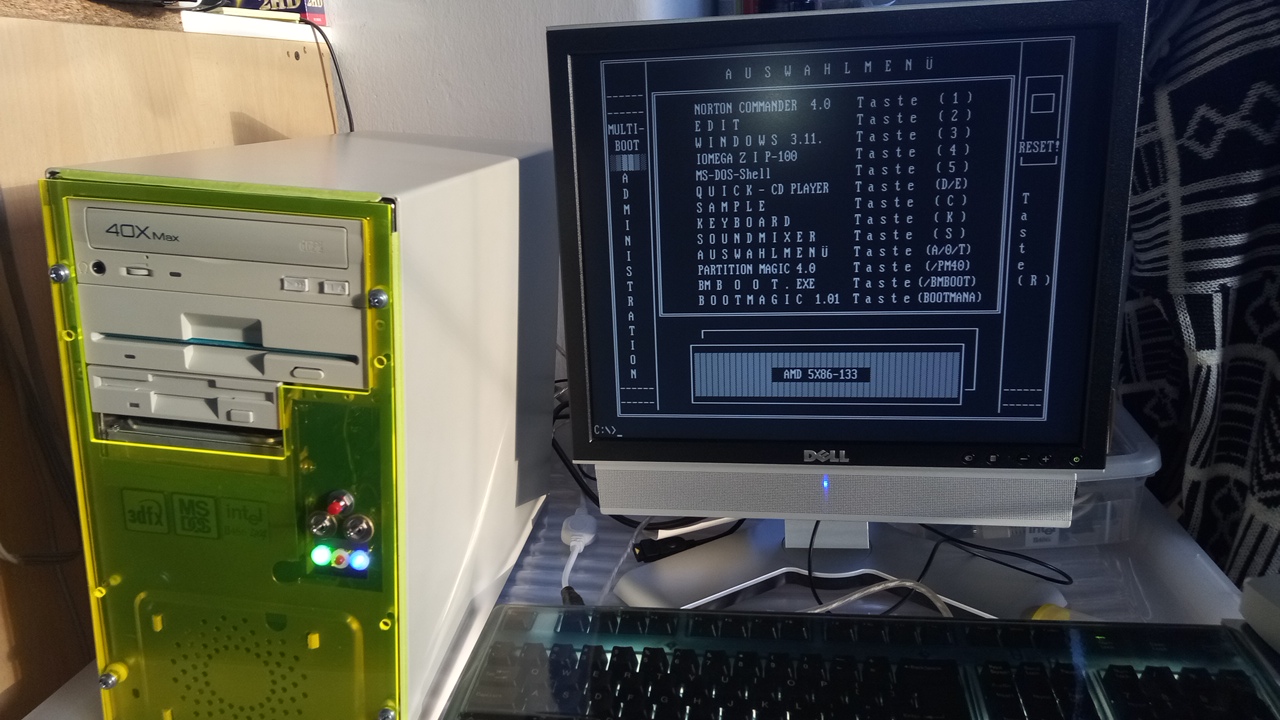

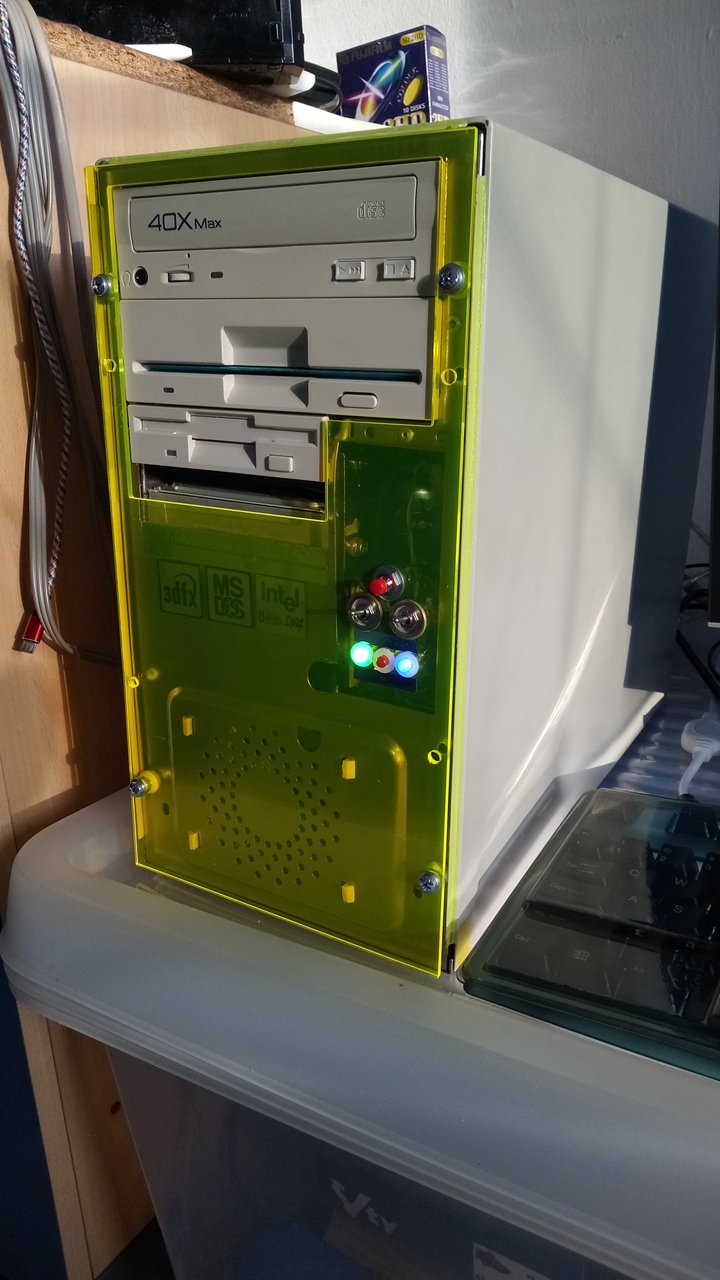

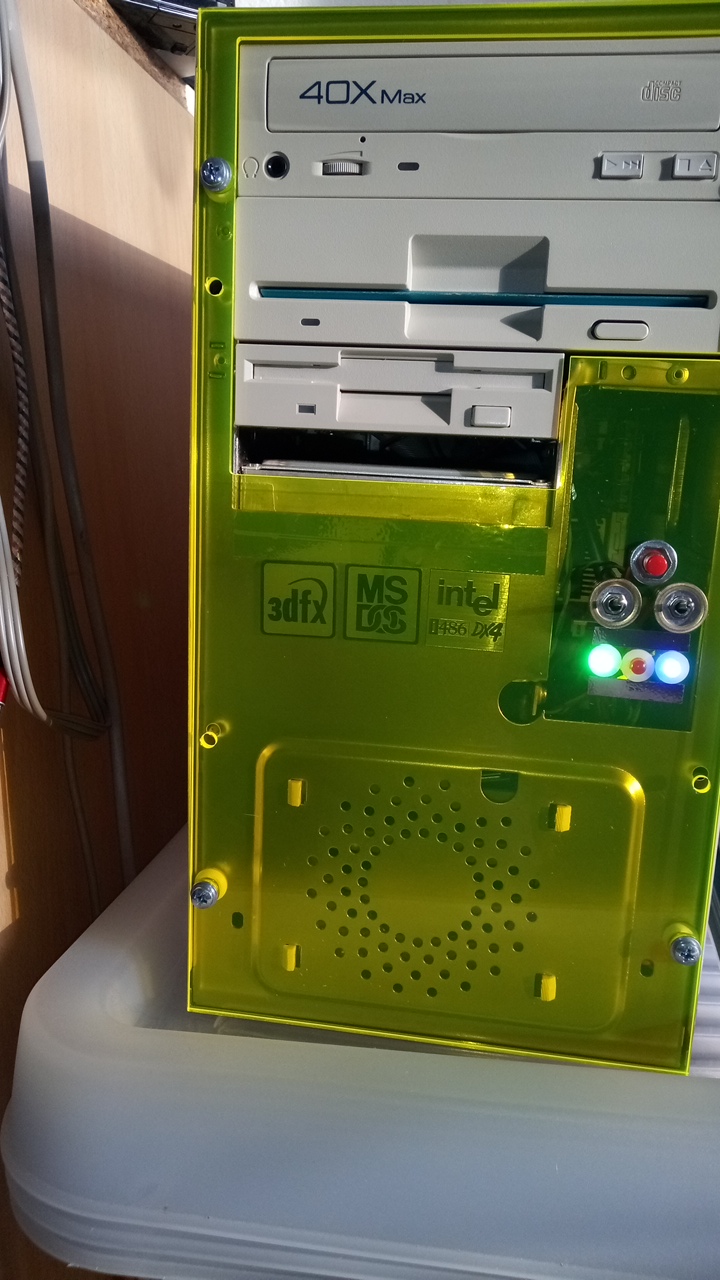

MS-DOS PC
"Neu"

MfG


Anhänge

  • IMG_20231017_131557.jpg
    402,3 KB · Aufrufe: 218
  • IMG_20230412_125641.jpg
    436,4 KB · Aufrufe: 213
  • IMG_20231022_165524.jpg
    380,7 KB · Aufrufe: 201
  • IMG_20231022_165501.jpg
    339,5 KB · Aufrufe: 205
  • IMG_20231022_165451.jpg
    359,4 KB · Aufrufe: 199
  • IMG_20231022_165441.jpg
    328,7 KB · Aufrufe: 205
  • IMG_20231022_165347.jpg
    335,9 KB · Aufrufe: 200
  • IMG_20231022_165331.jpg
    368,2 KB · Aufrufe: 215
  • IMG_20231022_165319.jpg
    342,4 KB · Aufrufe: 199
  • IMG_20230602_145507.jpg
    390,1 KB · Aufrufe: 201
  • IMG_20231022_165312.jpg
    342,6 KB · Aufrufe: 205
  • IMG_20231017_195049.jpg
    417,4 KB · Aufrufe: 209
  • IMG_20231017_131634.jpg
    392 KB · Aufrufe: 213
  • IMG_20231017_131707.jpg
    440,7 KB · Aufrufe: 201
  • IMG_20231017_131521.jpg
    536,7 KB · Aufrufe: 223
  • IMG_20231017_130359.jpg
    559,1 KB · Aufrufe: 231
  • Gefällt mir
Reaktionen: I30R6, Iceman87, AB´solut SiD und 4 andere
Intel-Sticker und AMD-CPU ... also wenn damit nicht das FBI bei dir anklopft, dann weiß ich es auch nicht...

Schönes Retro-Setup! Die Diamond Voodoo 1 liegt bei mir auch noch rum, legendäres Teil.

  • Gefällt mir
Reaktionen: AquaX
ich seh hier jetzt nix besonderes
dennoch schöner zusammenbau
solch hardware hab ich vor jahren kistenweise entsorgt
schade das kein bild der 'funk' maus dabei ist, ich hatte nur die mit infrafrot

  • Gefällt mir
Reaktionen: AquaX
AquaX schrieb:
Könntest du bitte noch etwas zu deinem Setup schreiben! Wäre super, wenn man so noch zustzliche Infos erfährt.

Gruss andi_sco

  • Gefällt mir
Reaktionen: AquaX
Schöne Tomate als mainboard, scheint zur letzten Generation and 486er board zu gehören bei denn alles damals nötige onboard war.
Hatte zwei ähnliche boards mit UMC-chipsatz bei mir und meinen Eltern im Einsatz, 8433UUD von Biostar bzw Shuttle HOT-433

  • Gefällt mir
Reaktionen: AquaX
LeChris schrieb:
Intel-Sticker und AMD-CPU ... also wenn damit nicht das FBI bei dir anklopft, dann weiß ich es auch nicht...

Schönes Retro-Setup! Die Diamond Voodoo 1 liegt bei mir auch noch rum, legendäres Teil.
Wieso ??

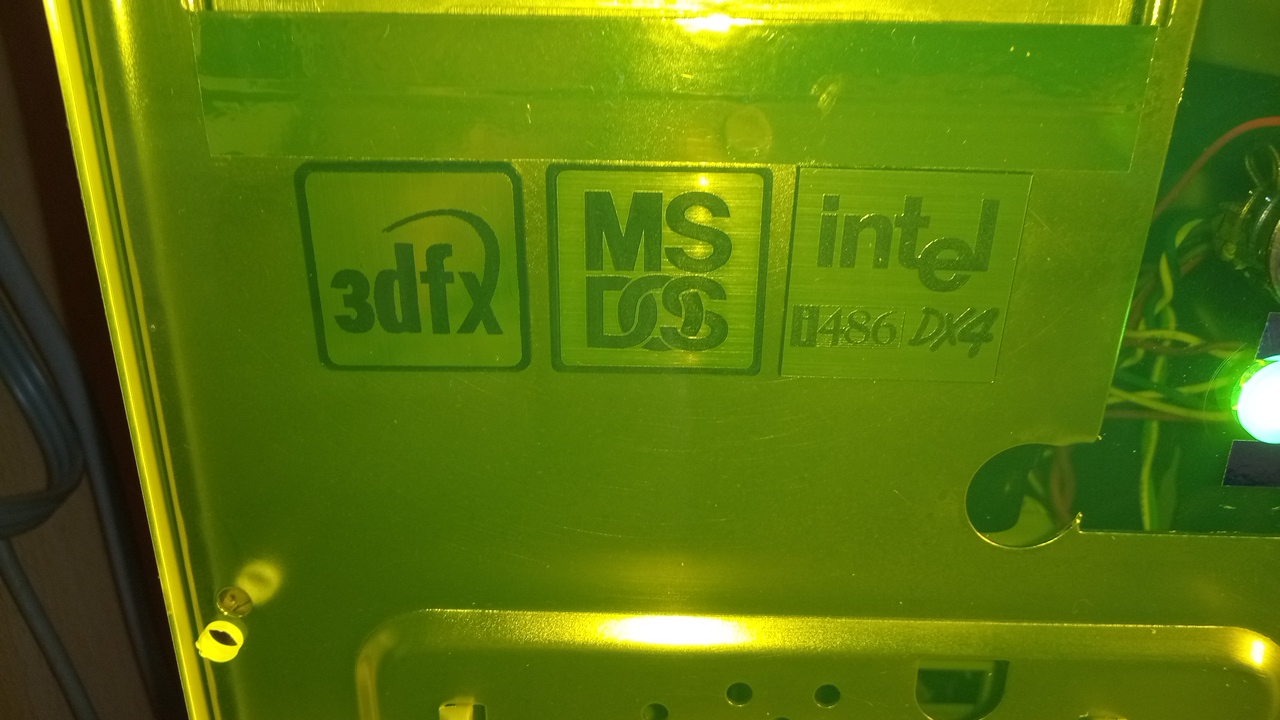

Am5x86 Sticker gibt's keine Ordentlichen,
der Am5x86 ist von der Taktung her auch ein echter DX4.
Damals konnte man sowohl Intel als auch AMD am Sockel stecken.

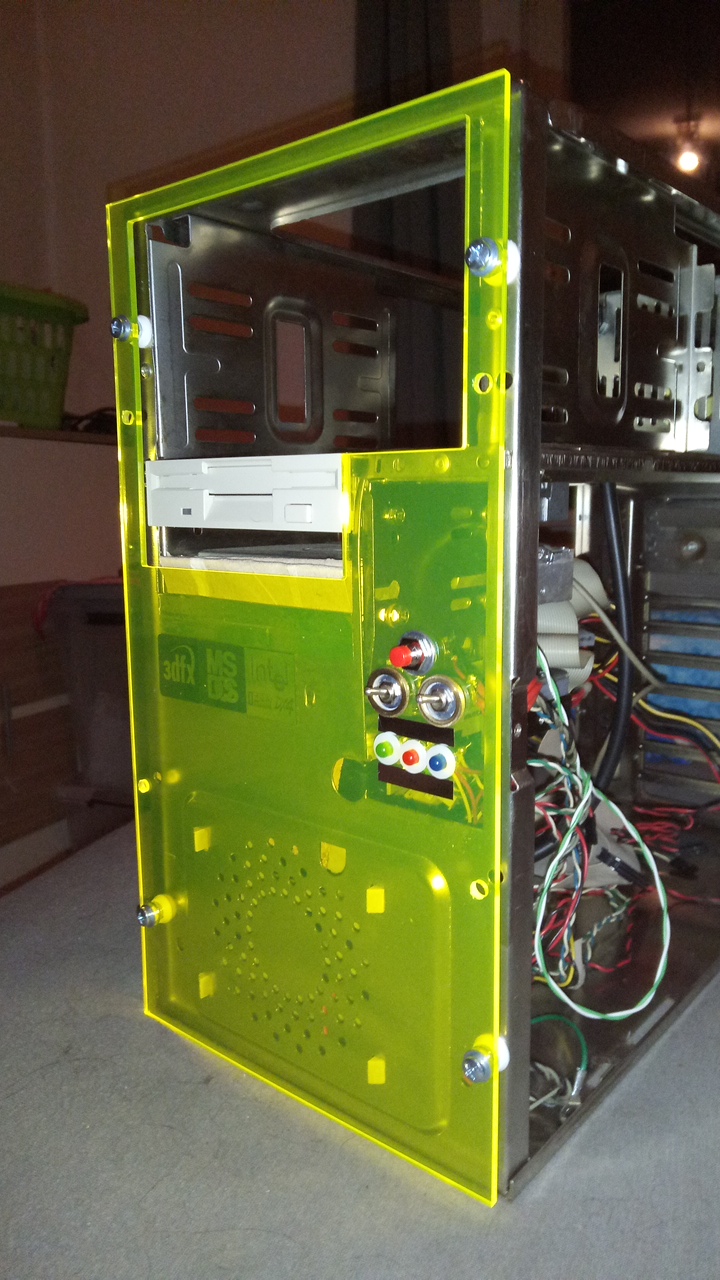

Dann müsste das FBI bei mir schon lang angeklopft haben, weil am alten, mittlerweile Feuerfest Braunen Panel klebte ein Intel Overdrive Sticker mit dem AMD drinn..
n1tro666 schrieb:
ich seh hier jetzt nix besonderes
dennoch schöner zusammenbau
solch hardware hab ich vor jahren kistenweise entsorgt
schade das kein bild der 'funk' maus dabei ist, ich hatte nur die mit infrafrot

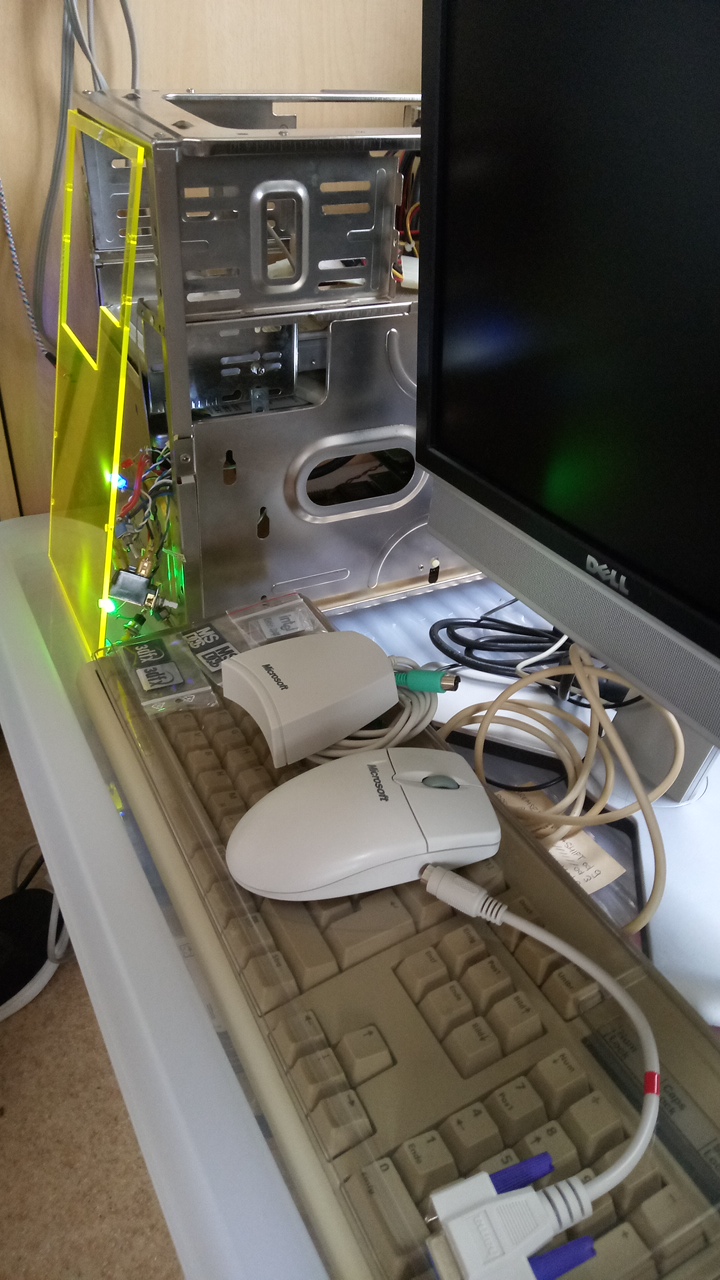

Kann man zwischen Channel 1 & 2 einstellen..
Ist eine PS2 Maus zu RS232 Adapter..
Microsoft Cordless
Beschreibung: PS2 und Seriell kompatibel.
Sollte auch im Video zu sehen sein.

andi_sco schrieb:
Könntest du bitte noch etwas zu deinem Setup schreiben! Wäre super, wenn man so noch zustzliche Infos erfährt.

Gruss andi_sco
Hallo andi_sco,

Also:

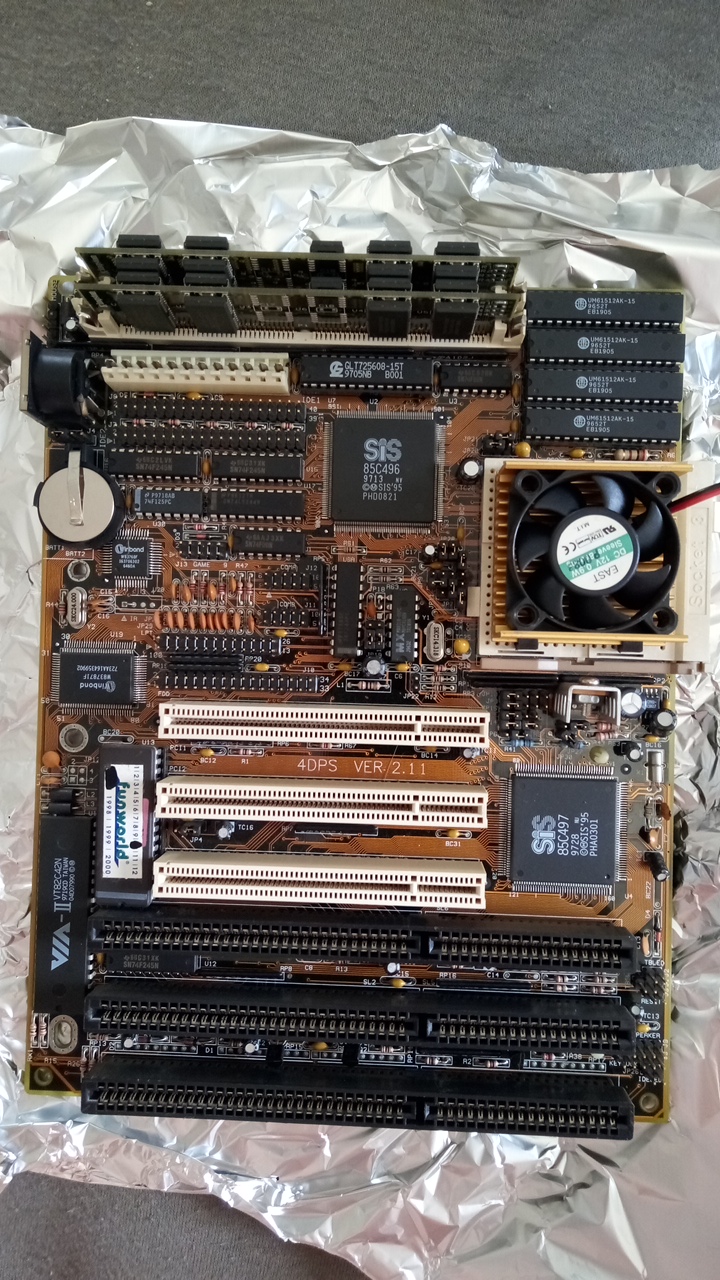

Zida4DPS Rev 2.11 Mainboard Sockel 3
PCI 2.1 Spezifikation
Dual IDE max 8.4GB pro Kanal
3x PCI, 3x ISA
2x 16MB Kingston FPM Ram 60ns
Am5x86 ADW, Write Back Mode,
32MB Ram ohne 256KB L2 No-Non Cacheable Areas
Western Digital 6,4GB
Maxtor 4,3GB

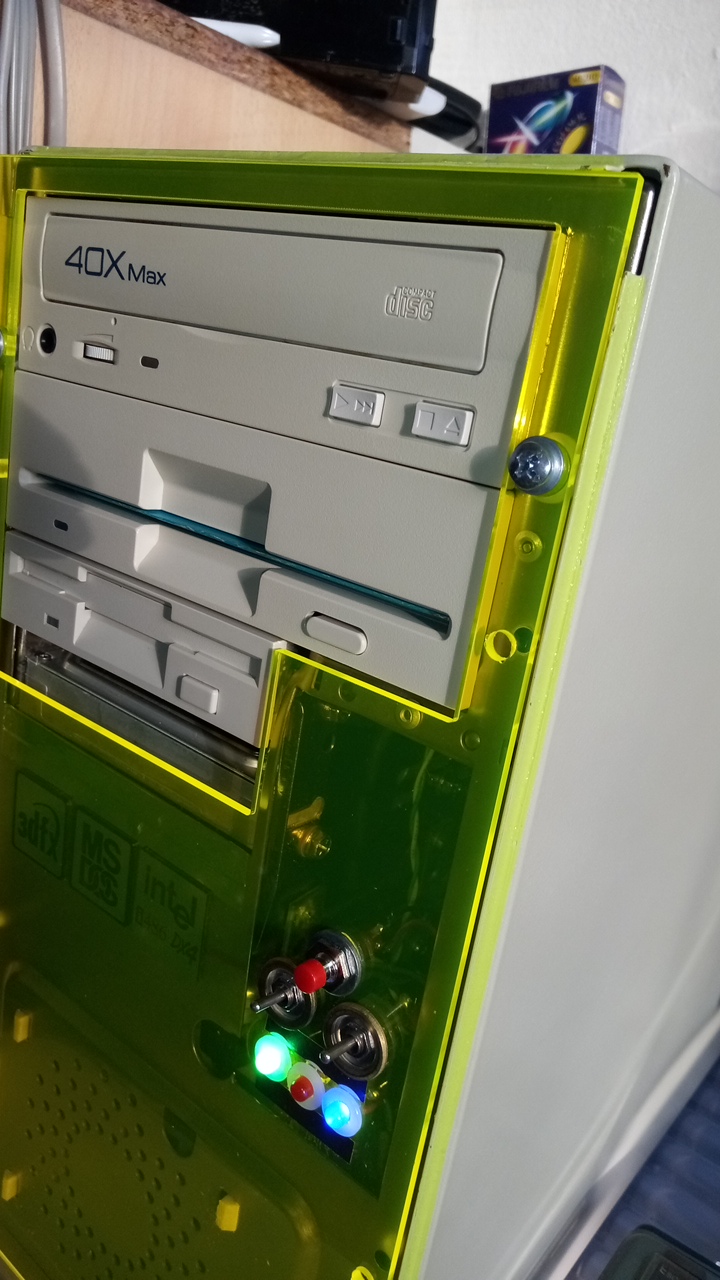

LiteON 40x CD-Rom
3,5" Floppy
5,25" Floppy

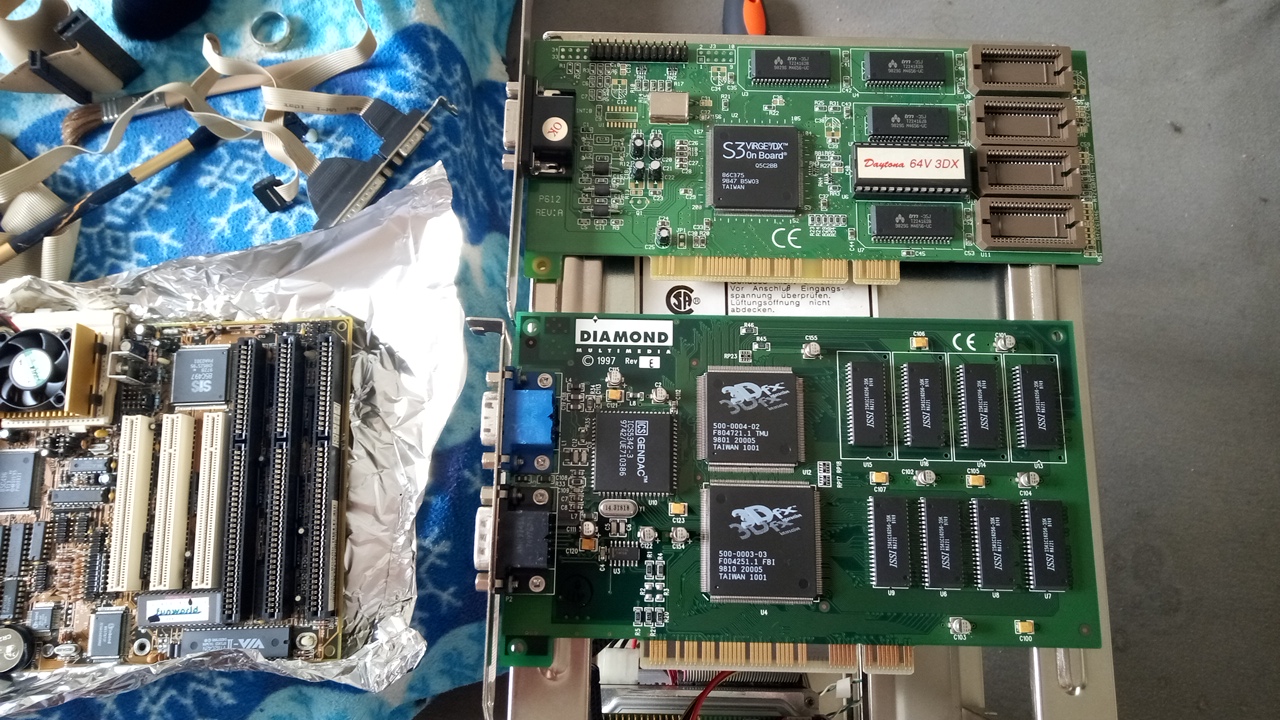

S3 VirgeDX375 PCI
3Dfx Voodoo Graphics 4MB -
Diamond Monster PCI

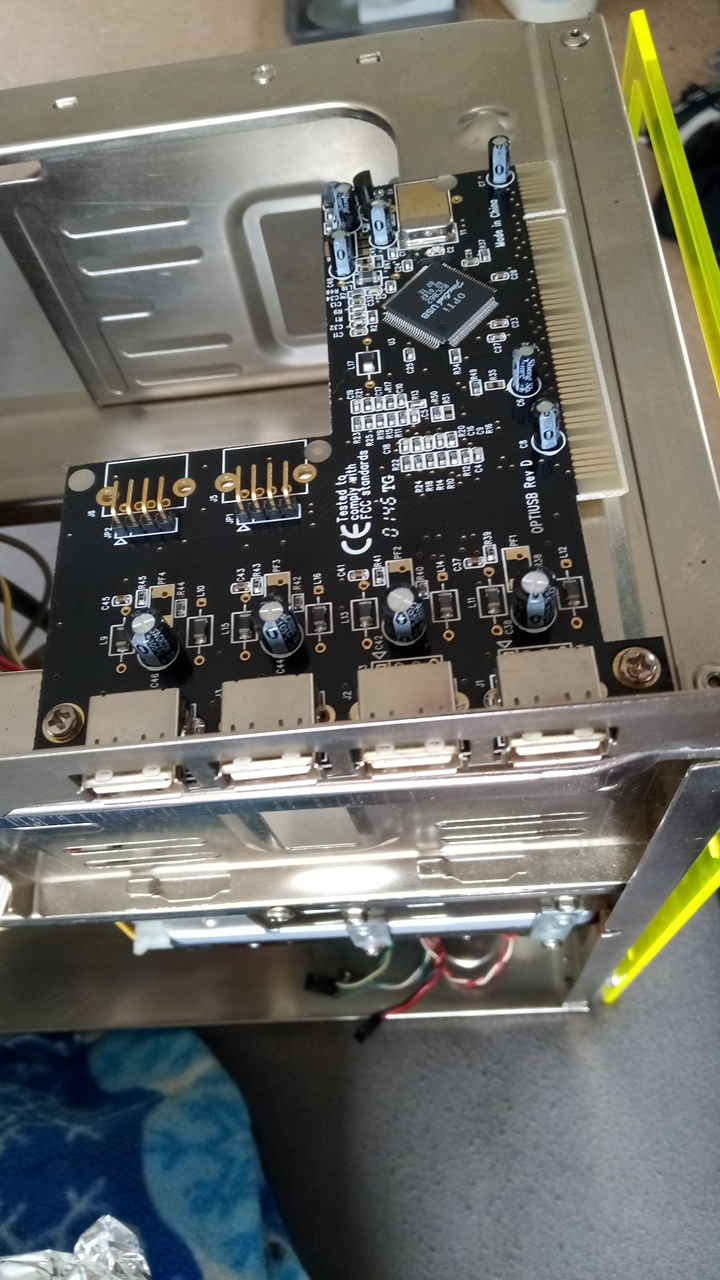

Opti 4 Port USB PCI, 2 Hosts

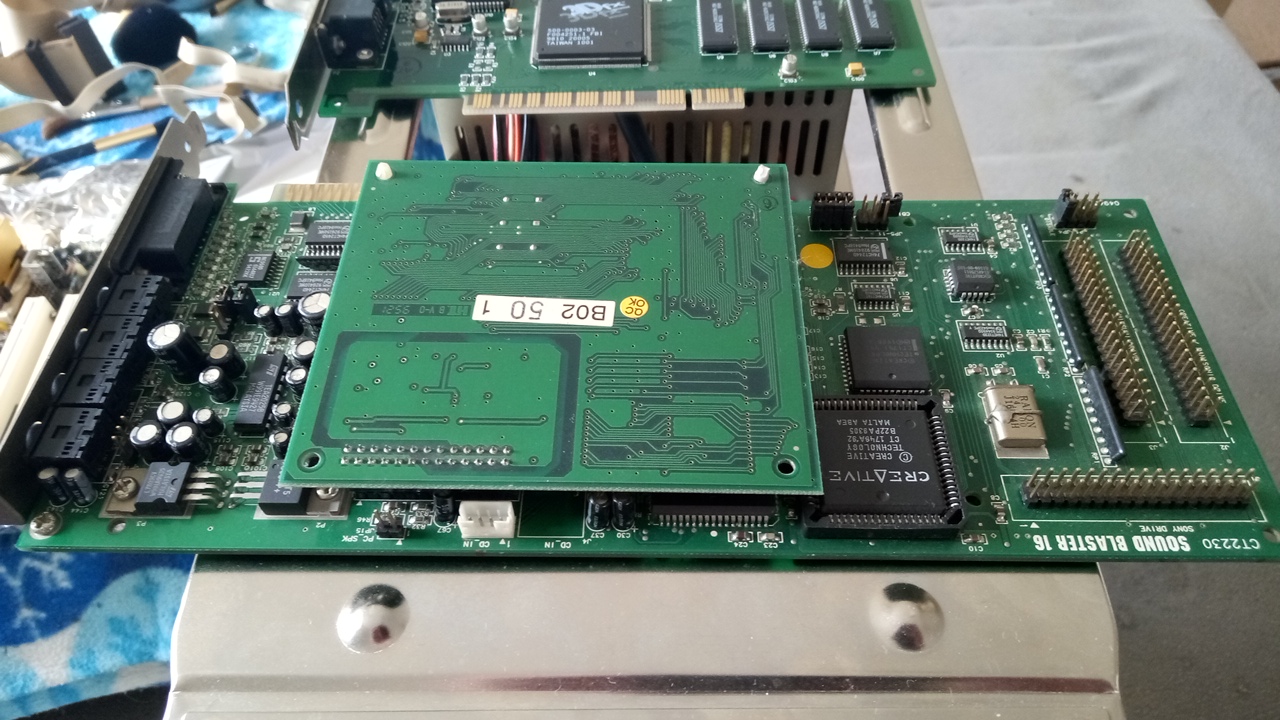

SB16 ASP Non PnP ISA
& 4MB Korg Wavetable Daughterboard

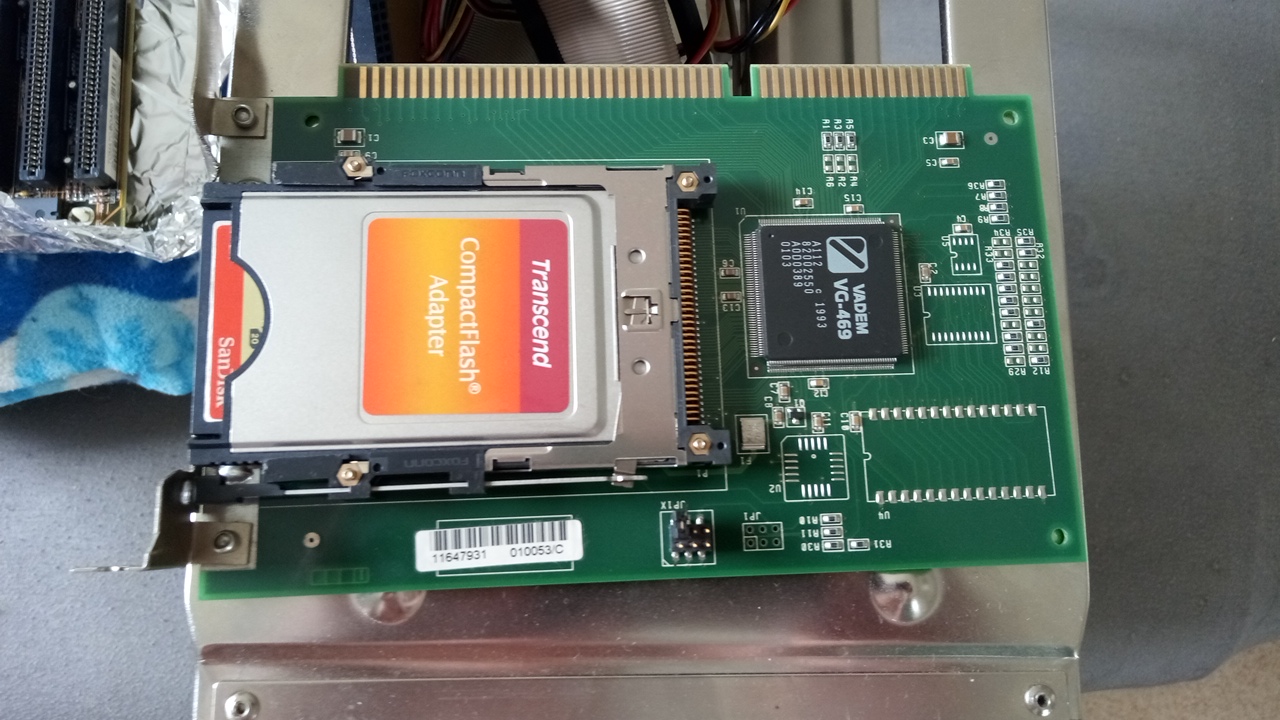

Avaya Vadem VG-469 PCMCIA ISA mit
64GB Sandisk CF
Partitioniert in 4 Partitionen
2x 2GB FAT16 für MS-DOS, NT4.0 SP5
2x FAT32~ für 98SE

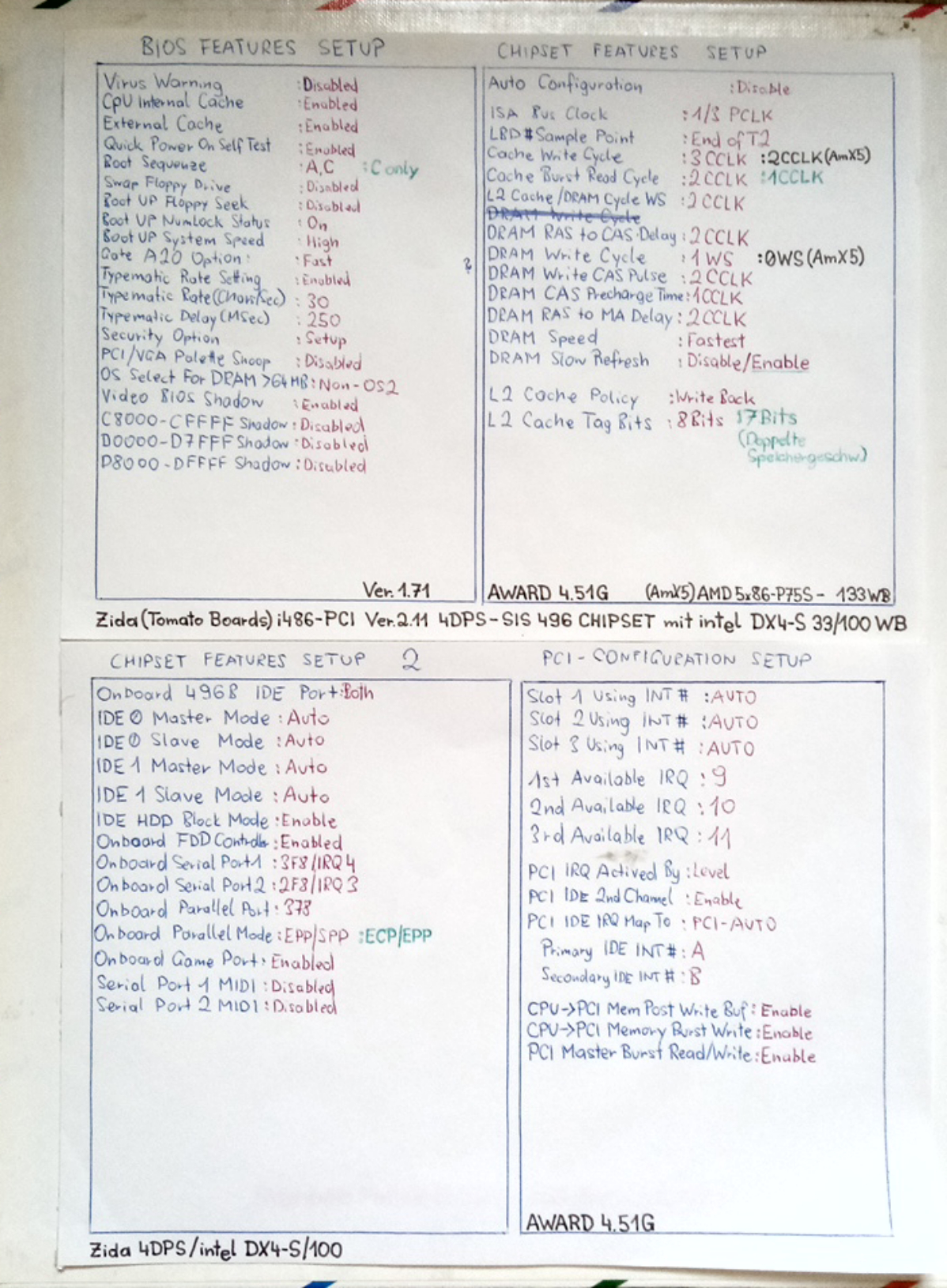

Im angefügten Bild die damals von Default auf noch stabilen ausgetesteten schnelleren BIOS Timing Settings notiert

Software:

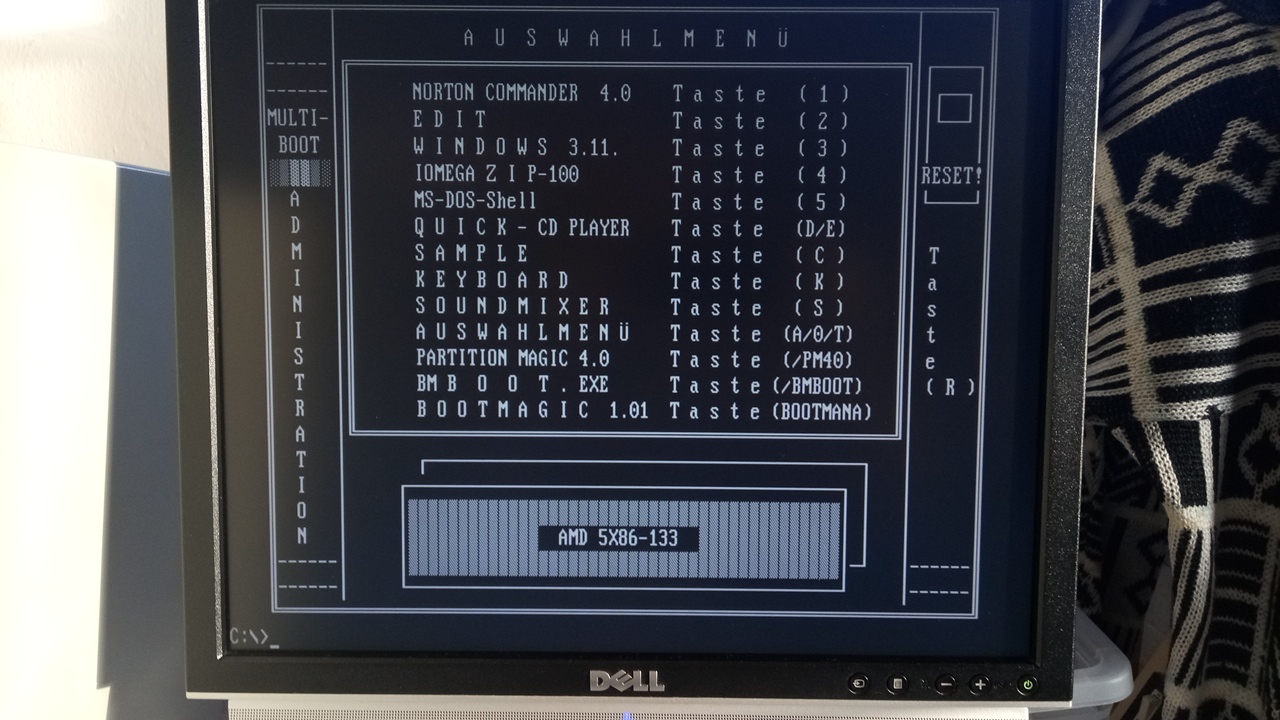

MS-DOS 6.22, Windows 3.1, WfW 3.11,
Calmira Shell
DOS-USB Panasonic ASPI & Novac MO ID Disk Driver, Phoenix Pcmcia Cardmanager

Windows 98SE, Generic NUSB, KernelEx 4.5.2, Pcmcia Socket

Windows NT4.0 SP5 & Dell USB
Pcmcia Socket

Hier das Ganze in ähnlicher Form..
http://forum31.gaby.de/viewtopic.php?t=98

MfG
