Da es hier im Forum und auch in der deutschsprachigen Wikipedia (wurde mittlerweile berichtigt, in der Fassung vor dem 13.2.2010 wurde von 65nm und K8 Architektur geschrieben: http://de.wikipedia.org/w/index.php?title=AMD_Athlon_II_%28Mobil%29&oldid=69958809) immer wieder zu Missverständnissen bezüglich der aktuellen Notebook Prozessoren von AMD kommt, möchte ich hier anhand einiger Screens des AthlonII M300 diese Fehlinformationen richtigstellen.
Als Testobjekt dient ein Notebook der Acer Aspire 7540 Serie. In der vorliegenden Version verfügt das Acer über 4 GB DDR2 667MHz RAM und ist mit einer ATI Radeon Mobility HD4570 mit 512 MB GDDR2 Grafikspeicher ausgestattet. Als Chipsatz kommt AMDs aktueller M880G Chipsatz zum Einsatz.
Detailbetrachtung
Der AMD AthlonII M300 ist mit einer TDP von 35 W spezifiziert. Weitere Details sind der AMD Compare Website zu entnehmen.

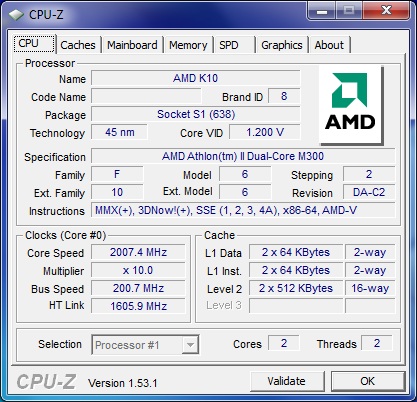

Wie auf dem CPU-Z Screen gut zu erkennen ist, basiert der AthlonII auf AMDs aktueller K10 Architektur, wird also im aktuellen 45nm SOI Prozess hergestellt und kommt im Sockel S1 daher. Entgegen der Info von Wikipedia wird auch der Befehlssatz SSE4a unterstützt.

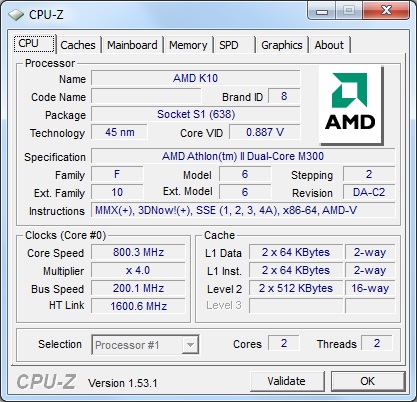

Im Idlezustand taktet sich der AthlonII Mobile dank C`nQ auf 800MHz runter und senkt die anliegenden Spannungen deutlich ab.

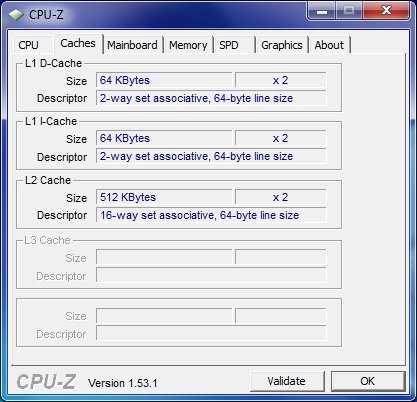

Die Größen der L1 und L2 Caches des M300 entsprechen dem Desktoppendant AthlonII X2 215.

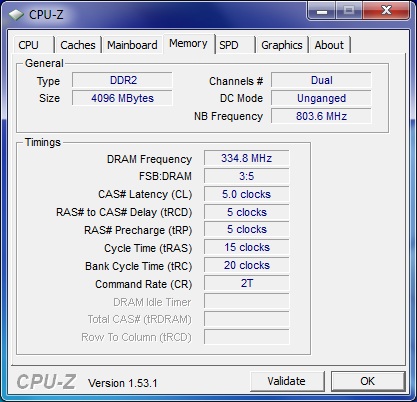

Der RAM ist mit 333 MHz (DDR2 667) getaktet.

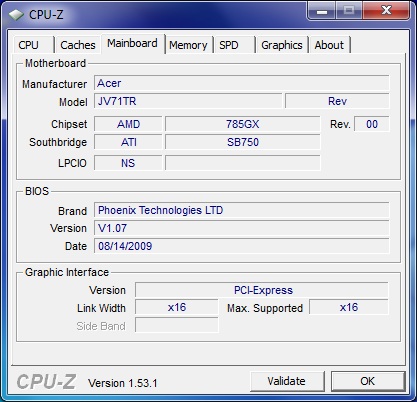

Der AMD M880G Chipsatz wird als AMD 785GX erkannt.

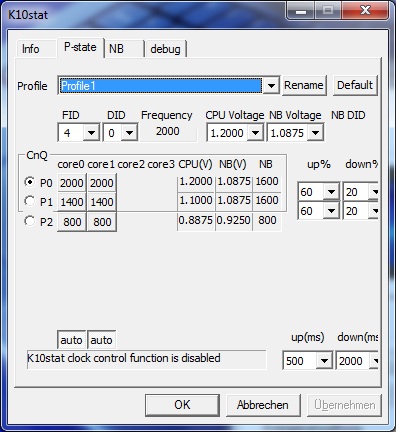

Das Tool K10stat erlaubt einen Blick auf die P-States des C`nQ und die anliegenden Spannungen. Auf Wunsch kann man hier den Stromverbrauch softwareseitige durch Spannungssenkung nochmals deutlich reduzieren, sowie die Taktfrequenzen der P-States manuell den eigenen Bedürfnissen anpassen. Mit älteren Tools, beispielsweise CrystalCPUID, sind wie bei den Desktoppendants der K10 Serie keine Spannungs- und Multiplikatoränderungen mehr möglich.

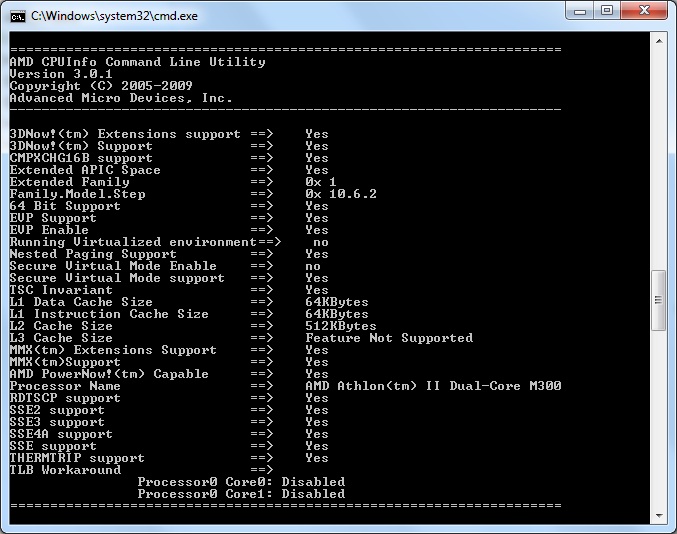

Mit dem Tool AMDCPUInfo lassen sich die unterstützten Features des Prozessors auslesen.
Diverse Tools ordnen den "Caspian" schon der kommenden Mobile CPU Generation "Champlain" zu.

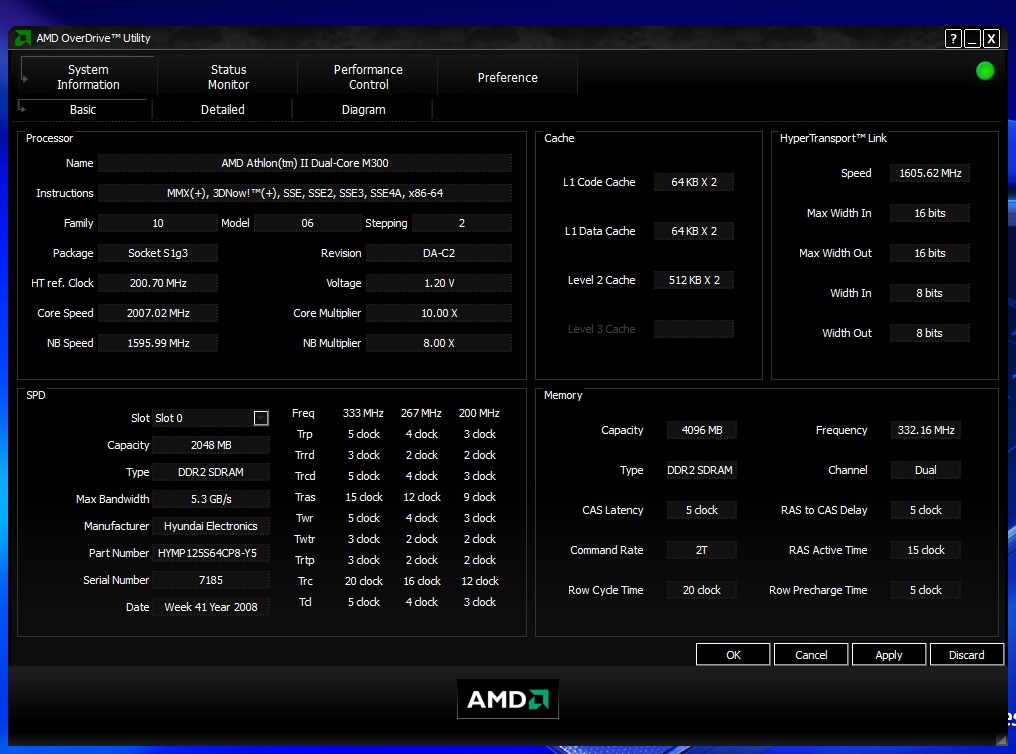

Der Vollständigkeit halber noch der AMD Overdrive Screen.
Benchmarkergebnisse
Da das Notebook nicht in meinem Besitz ist, und der Faktor Zeit eine Rolle beim testen gespielt hat, habe ich hier nur einige wenige Ergebnisse ermittelt:
Ergebnisse Everest (v5.30.2018 beta):
Speicher Lesedurchsatz: 5762 MB/s
Speicher Schreibdurchsatz: 5454 MB/s
Speicher Kopierdurchsatz: 6835 MB/s
Speicherverzögerung: 76.2 ns
CPU Queen: 7355
CPU PhotoWorxx: 9774
CPU ZLib: 26375 KB/s
CPU AES: 7181
FPU Julia: 1580
FPU Mandel: 996
FPU SinJulia: 866
Ergebnisse Cinebench R10:
Rendering (1 CPU): 1677 CB-CPU
Rendering (X CPU): 3244 CB-CPU

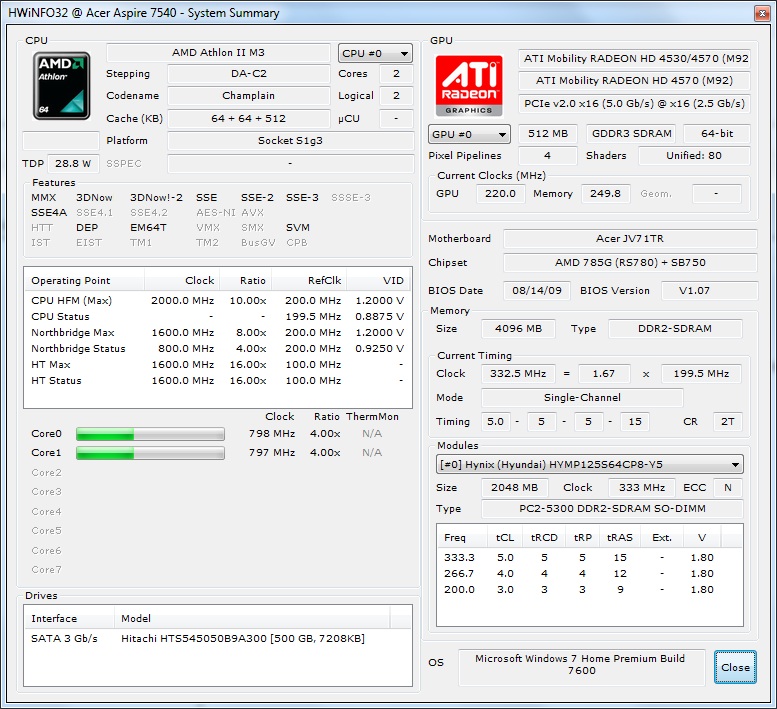

Ergebnisse HWINFO32 (v3.41-570) Benchmark:
CPU Benchmark: 43978
FPU Benchmark: 60239
MMX Benchmark: 36215
Memory Transfer Speed: 2894 MB/s
Unterschiede zum TurionII / TurionII Ultra
AMD Compare Website zum AthlonII / TurionII / TurionII Ultra
Im Gegensatz zum TurionII Ultra (2048 KB L2 Cache) verfügt der AthlonII/TurionII lediglich über 1024 KB L2 Cache. Der HT-Link arbeitet im AthlonII lediglich mit 1600MHz, die Turions sind hier höher getaktet (1800 MHz).

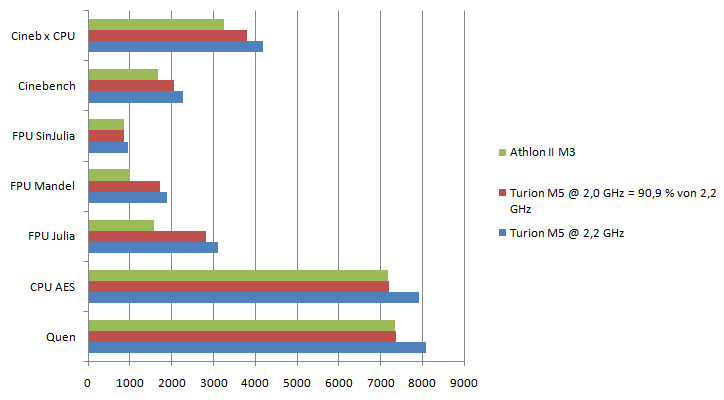

Laut einer der wenigen Quellen von AMD zum Caspian verfügt der AthlonII Mobile lediglich über eine 64 Bit breite FPU, bei der TurionII Familie dagegen arbeitet die FPU mit 128 Bit. Interessant sind in diesem Kontext die vergleichsweise schwachen FPU Werte im Everest Benchmark.
Als Testobjekt dient ein Notebook der Acer Aspire 7540 Serie. In der vorliegenden Version verfügt das Acer über 4 GB DDR2 667MHz RAM und ist mit einer ATI Radeon Mobility HD4570 mit 512 MB GDDR2 Grafikspeicher ausgestattet. Als Chipsatz kommt AMDs aktueller M880G Chipsatz zum Einsatz.
Detailbetrachtung
Der AMD AthlonII M300 ist mit einer TDP von 35 W spezifiziert. Weitere Details sind der AMD Compare Website zu entnehmen.
Wie auf dem CPU-Z Screen gut zu erkennen ist, basiert der AthlonII auf AMDs aktueller K10 Architektur, wird also im aktuellen 45nm SOI Prozess hergestellt und kommt im Sockel S1 daher. Entgegen der Info von Wikipedia wird auch der Befehlssatz SSE4a unterstützt.
Im Idlezustand taktet sich der AthlonII Mobile dank C`nQ auf 800MHz runter und senkt die anliegenden Spannungen deutlich ab.
Die Größen der L1 und L2 Caches des M300 entsprechen dem Desktoppendant AthlonII X2 215.
Der RAM ist mit 333 MHz (DDR2 667) getaktet.
Der AMD M880G Chipsatz wird als AMD 785GX erkannt.
Das Tool K10stat erlaubt einen Blick auf die P-States des C`nQ und die anliegenden Spannungen. Auf Wunsch kann man hier den Stromverbrauch softwareseitige durch Spannungssenkung nochmals deutlich reduzieren, sowie die Taktfrequenzen der P-States manuell den eigenen Bedürfnissen anpassen. Mit älteren Tools, beispielsweise CrystalCPUID, sind wie bei den Desktoppendants der K10 Serie keine Spannungs- und Multiplikatoränderungen mehr möglich.
Mit dem Tool AMDCPUInfo lassen sich die unterstützten Features des Prozessors auslesen.
Diverse Tools ordnen den "Caspian" schon der kommenden Mobile CPU Generation "Champlain" zu.
Der Vollständigkeit halber noch der AMD Overdrive Screen.
Benchmarkergebnisse
Da das Notebook nicht in meinem Besitz ist, und der Faktor Zeit eine Rolle beim testen gespielt hat, habe ich hier nur einige wenige Ergebnisse ermittelt:
Ergebnisse Everest (v5.30.2018 beta):
Speicher Lesedurchsatz: 5762 MB/s
Speicher Schreibdurchsatz: 5454 MB/s
Speicher Kopierdurchsatz: 6835 MB/s
Speicherverzögerung: 76.2 ns
CPU Queen: 7355
CPU PhotoWorxx: 9774
CPU ZLib: 26375 KB/s
CPU AES: 7181
FPU Julia: 1580
FPU Mandel: 996
FPU SinJulia: 866
Ergebnisse Cinebench R10:
Rendering (1 CPU): 1677 CB-CPU
Rendering (X CPU): 3244 CB-CPU
Ergebnisse HWINFO32 (v3.41-570) Benchmark:
CPU Benchmark: 43978
FPU Benchmark: 60239
MMX Benchmark: 36215
Memory Transfer Speed: 2894 MB/s
Unterschiede zum TurionII / TurionII Ultra
AMD Compare Website zum AthlonII / TurionII / TurionII Ultra
Im Gegensatz zum TurionII Ultra (2048 KB L2 Cache) verfügt der AthlonII/TurionII lediglich über 1024 KB L2 Cache. Der HT-Link arbeitet im AthlonII lediglich mit 1600MHz, die Turions sind hier höher getaktet (1800 MHz).
Laut einer der wenigen Quellen von AMD zum Caspian verfügt der AthlonII Mobile lediglich über eine 64 Bit breite FPU, bei der TurionII Familie dagegen arbeitet die FPU mit 128 Bit. Interessant sind in diesem Kontext die vergleichsweise schwachen FPU Werte im Everest Benchmark.
