Asrock 970 Extrem 3 Anschluss Problem

[lesmue]

Hi will mir og. Mainboard einbauen habe aber noch einige Unklarheiten hinsichtlich Steckerverbindungen.

Habe am PC neben dem 0815 Kram, noch an der Gehäusefront:

Audio und USB-Anschlüsse sowie noch ein Kartenlesegerät und weiß nicht wo ich das anklemmen soll?

Gebraucht habe ich das Lesegerät zwar noch nie der Vollständigkeit halber würde ich es aber gerne anschließen?



[Hanne]

Sind es alles USB-Geräte ?

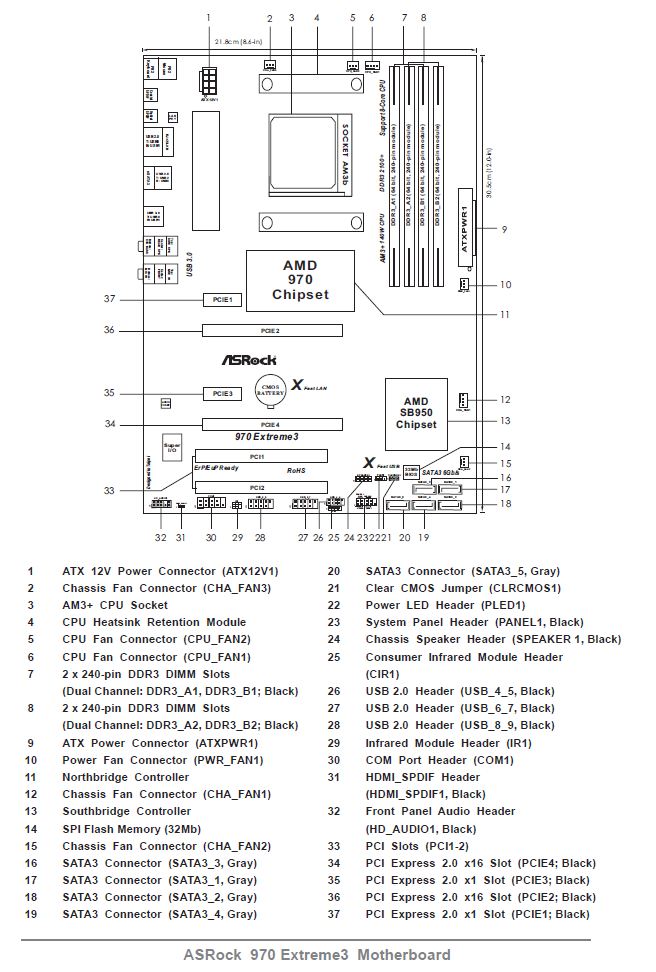

Hier an "26/27/28" die USB-Frontanschlüsse / Kartenleser anschließen / aufstecken (Front)

AUDIO-Frontanschluss auf "32" aufstecken -



[lesmue]

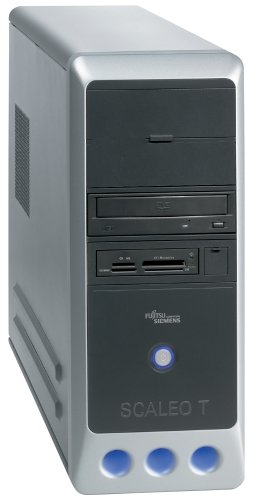

So sieht das Dingen aus, hab unter der kleinen Klappe noch 2 Front USB Anschlüsse:

http://ecx.images-amazon.com/images/I/41ZY2D9JYBL.jpg



[Hanne]

Vom Kartenleser das Kabel an Anschluss "27" aufstecken - der Audio - Anschluss für das LW muss eigentlich nicht aufgesteckt werden -



[lesmue]

Ok danke

Ergänzung (23. März 2012)

Ich schon wieder^^

Habe das kagg Board nun eingebaut bekomme die Kiste aber nicht zum laufen...

Problem:

Power Button an der Gehäuse Front habe das Ding gewiss schon 20 mal gedreht um sämtliche Kombinationen zu testen. aber der PC bekommt keinen Saft.

Das Kabel mit der Power SW bezeichnung von der Gehäuse-Front ist rot und schwarz hab nun schon alles durch und bin am verzweifeln:

Rot = PWRBTN#
Schwarz = GND unter PWRBTN#
oder Schwarz = GND neben PWRBTN#

der Rest muss eigentlich passen hab auch schon versucht das Ding nur mit Angeschlossenen Power Kabel zu starten (Ohne HD-LED bzw POWER-LED) bringt aber auch nix...
