Asus P3B-F + Slot1-Adapter = Black Screen

[Nargii]

Hallo,
ich bin gerade dabei, einen Retro-PC aufzubauen.

Das Problem ist, dass ich ihn mit dem Slot1-Adapter einfach nicht zum laufen kriege. Das Ganze endet in einem Black Screen, sprich ,der Monitor bleibt schwarz. Jedoch nicht, wenn ich ihn mit einem P2 350 MHZ betreibe.

Ich hoffe, ihr könnt mir helfen.

Komponentenliste:

Tower: Fujitsu T-Bird
Mainboard: Asus P3B-F Rev. 1.03 mit Bios 1008f.004 Beta (dem aktuellsten)
CPU + Slot1-Adapter: Adapter Sockel 370 (370SP Rev. 2.0) + Intel Pentium 3 1000 Mhz Coppermine (1000/256/133/1,75V)
RAM: 4x 256mb Infineon HYS64V32220GU-7.5-C2 (PC-133 / Non-ECC)
HDD: 80gb Samsung SV0802N
GPU: ATI Radeon 9700 (128mb)
Netzteil: Be Quiet BQT-P4-400W-S1.3 400W
Laufwerk: Super Multi DVD Drive Model GSA-H20L

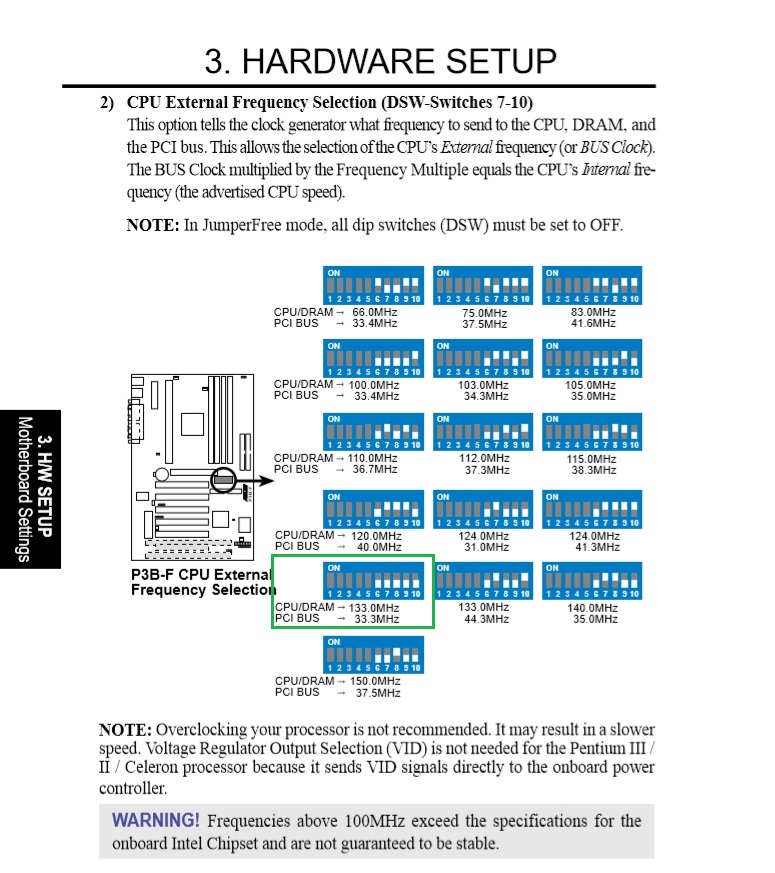

Als Hilfestellung habe ich die Anleitung des Mainboards genommen und mich mit dem Dip-Switches, bzw Jumpern probiert. Alles blieb erfolglos.
Neueste BIOS-Version wurde aufgespielt.

Eine andere Möglichkeit wäre, dass der Slot1-Adapter Zicken macht....
Bevor ich einen anderen bestellen würde, möchtte ich erst einmal sichergehen können, ob es auch wirklich an diesem liegt.

Folgendes habe ich probiert:

• Ohne CPU, bzw Slot1-Adapter kurz laufen lassen, bis die Beep-Töne kommen (siehe Link)
• Dip-Switches

Die Anleitung für das Mainboard bekommt man hier.



[HerrAbisZ]

Ich habe nach einem Manual für den Slot1 / Sockel 370 Adapter gesucht - bin aber nicht fündig geworden

Da sind ja auch Jumper drauf. Wegen dem Multipler ?

https://de.wikipedia.org/wiki/Intel_Pentium_III

Ergänzung (29. Dezember 2019)

Hier im Video als Beispiel ?

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Oder
https://forums.majorgeeks.com/threads/how-do-you-set-jumpers-on-super-slocket-3-cpu-card.132817/



[Nargii]

Hey,
danke für das Video und den Link.

Ich krieg die Kiste generell nicht zum Laufen. Das liegt womöglich an dem Dip-Schaltern von Asus Mainboard und / oder der Slot1-Adapter selbst, bzw den darauf befindlichen Jumpern. Ich weiß es leider nicht.

#edit:

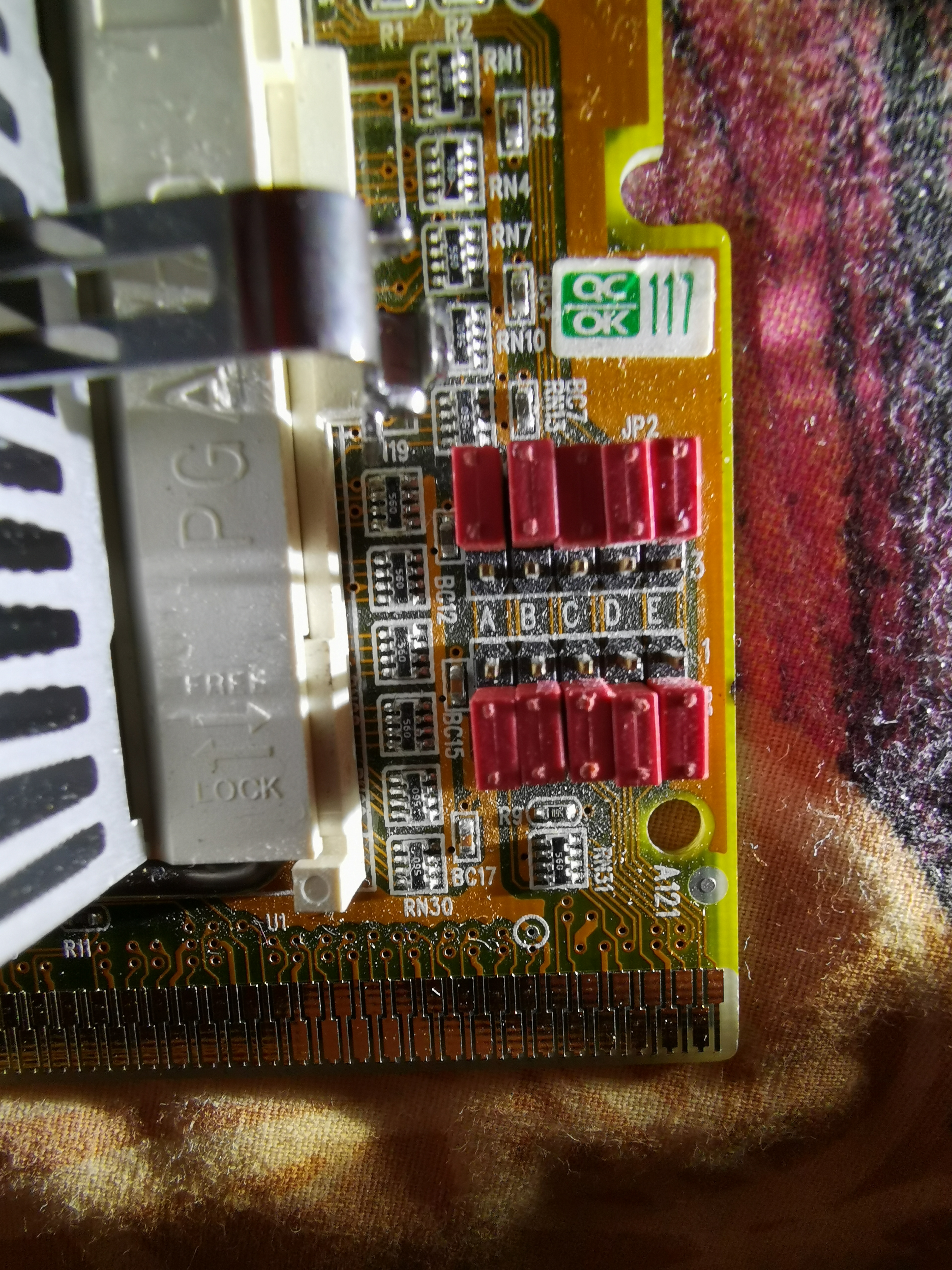

Am Adapter selbst habe ich alles so gelassen, wie es auf den Bild ersichtlich ist.

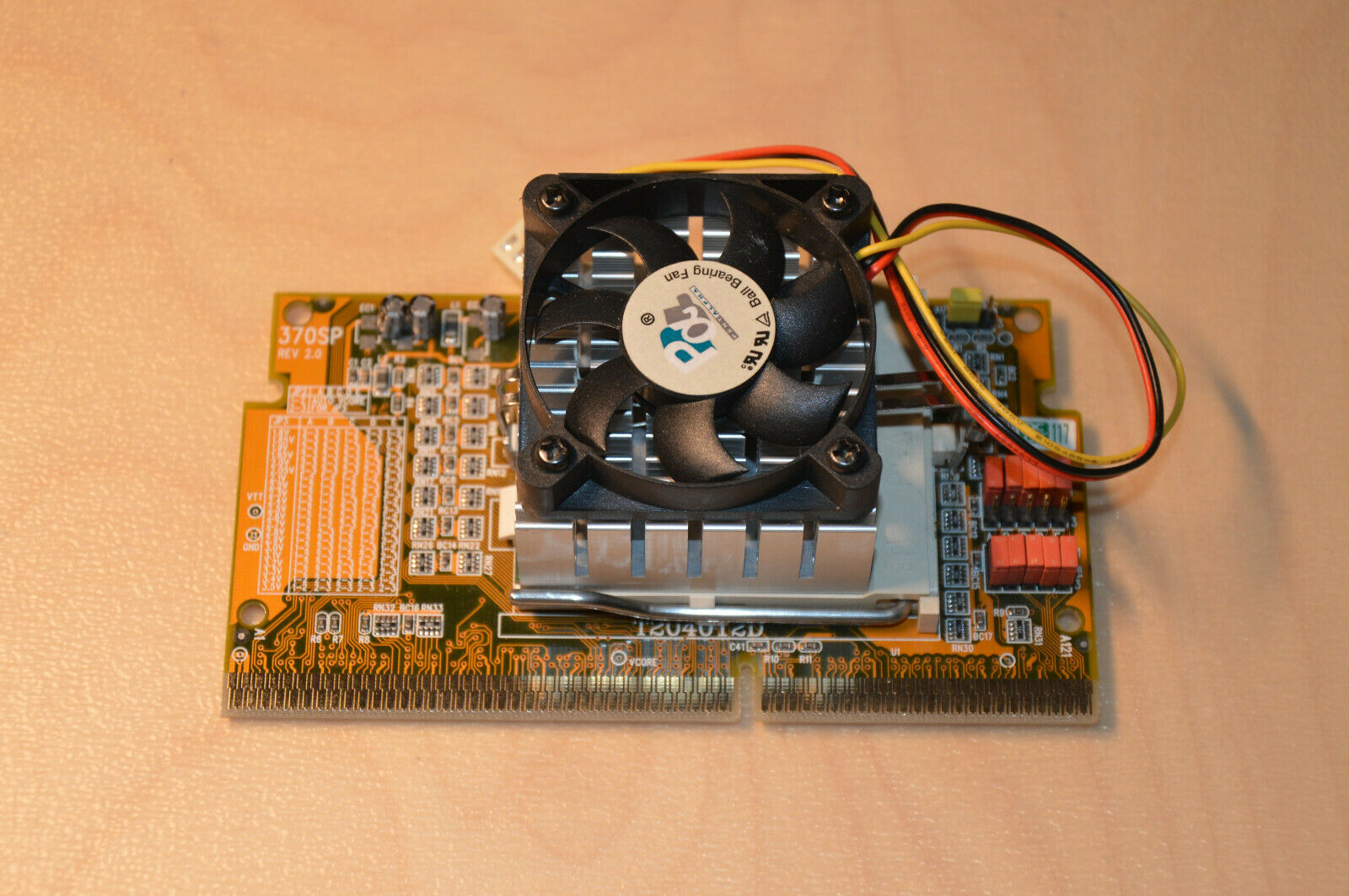

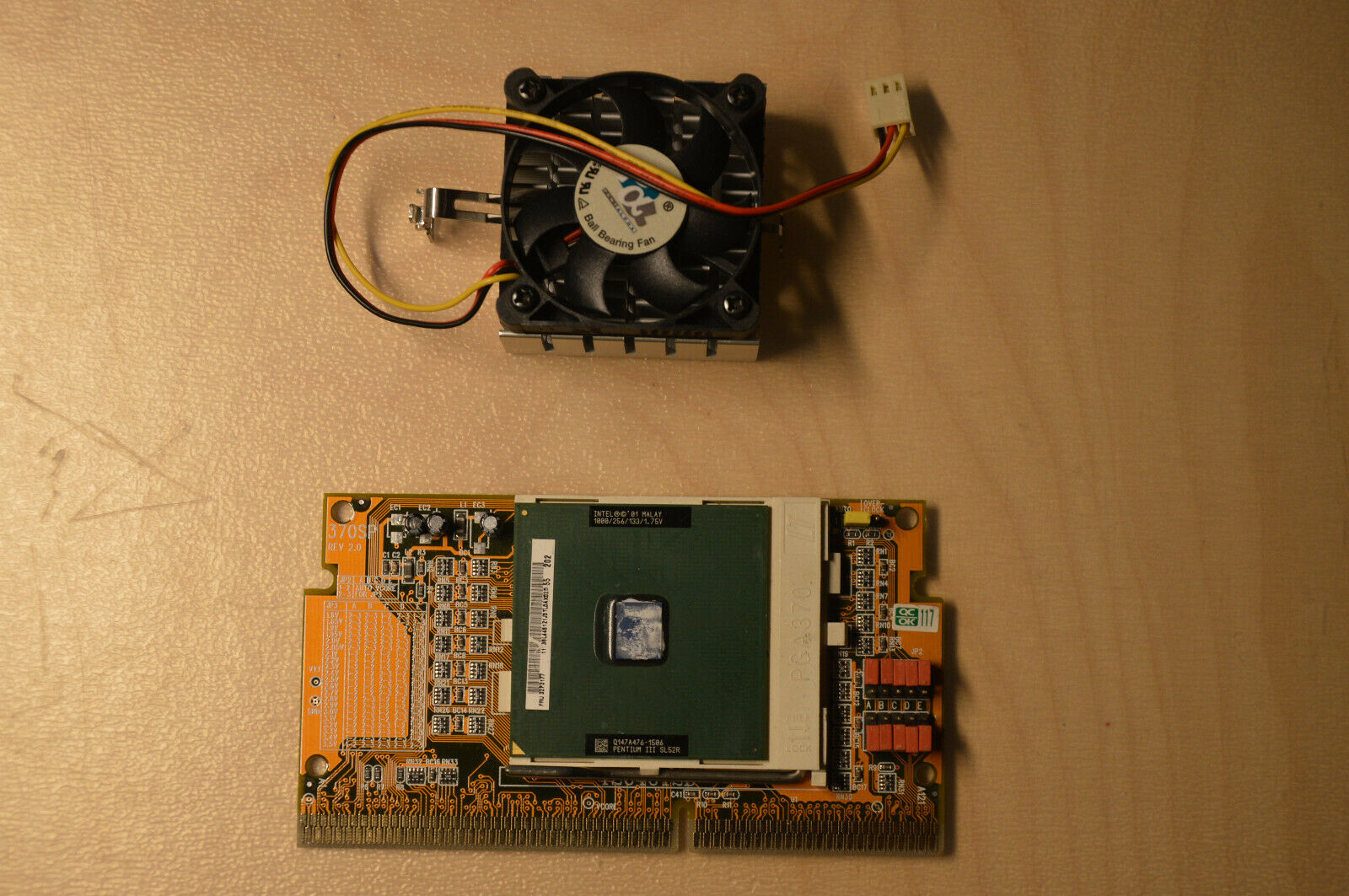

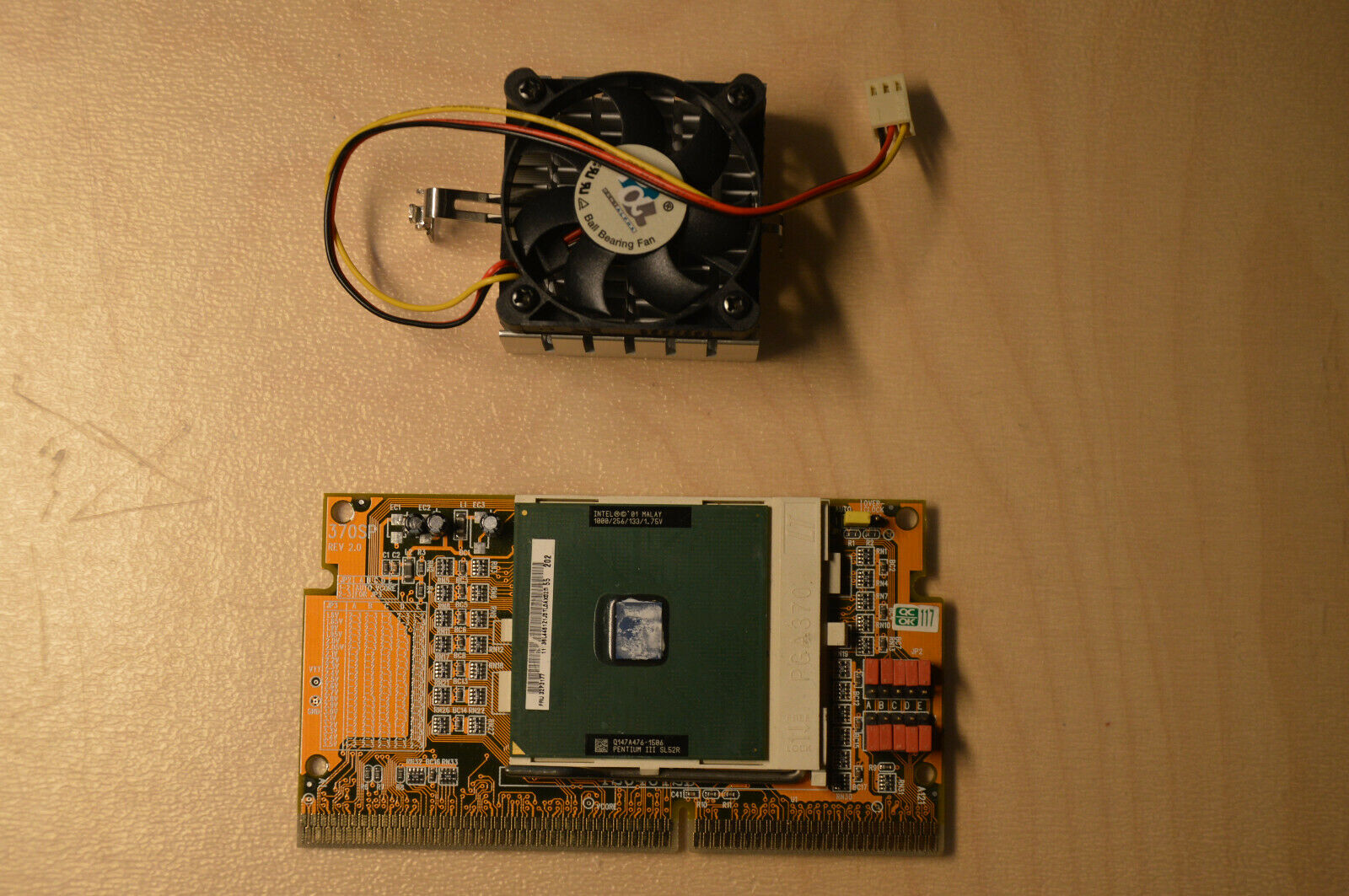

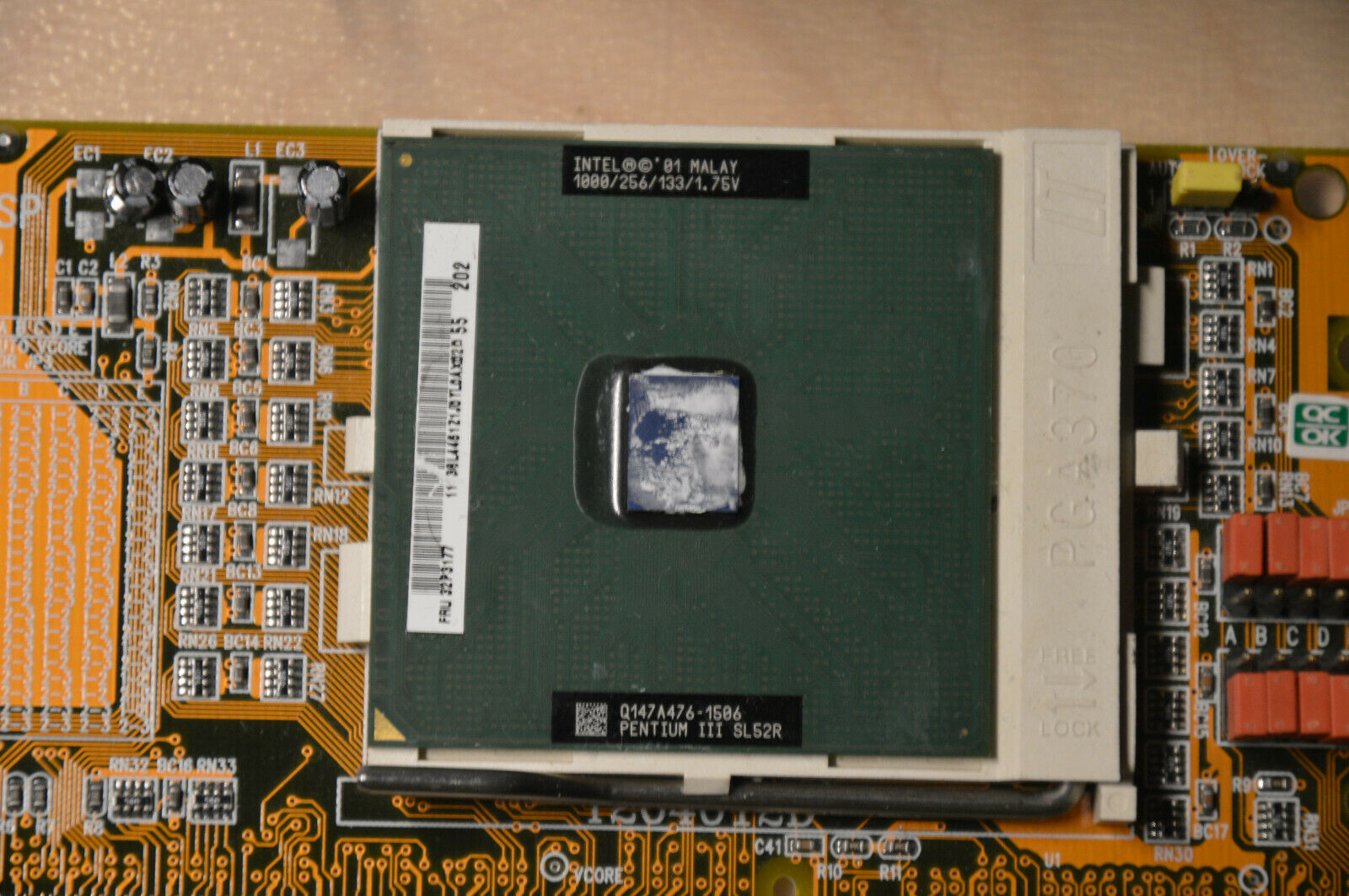

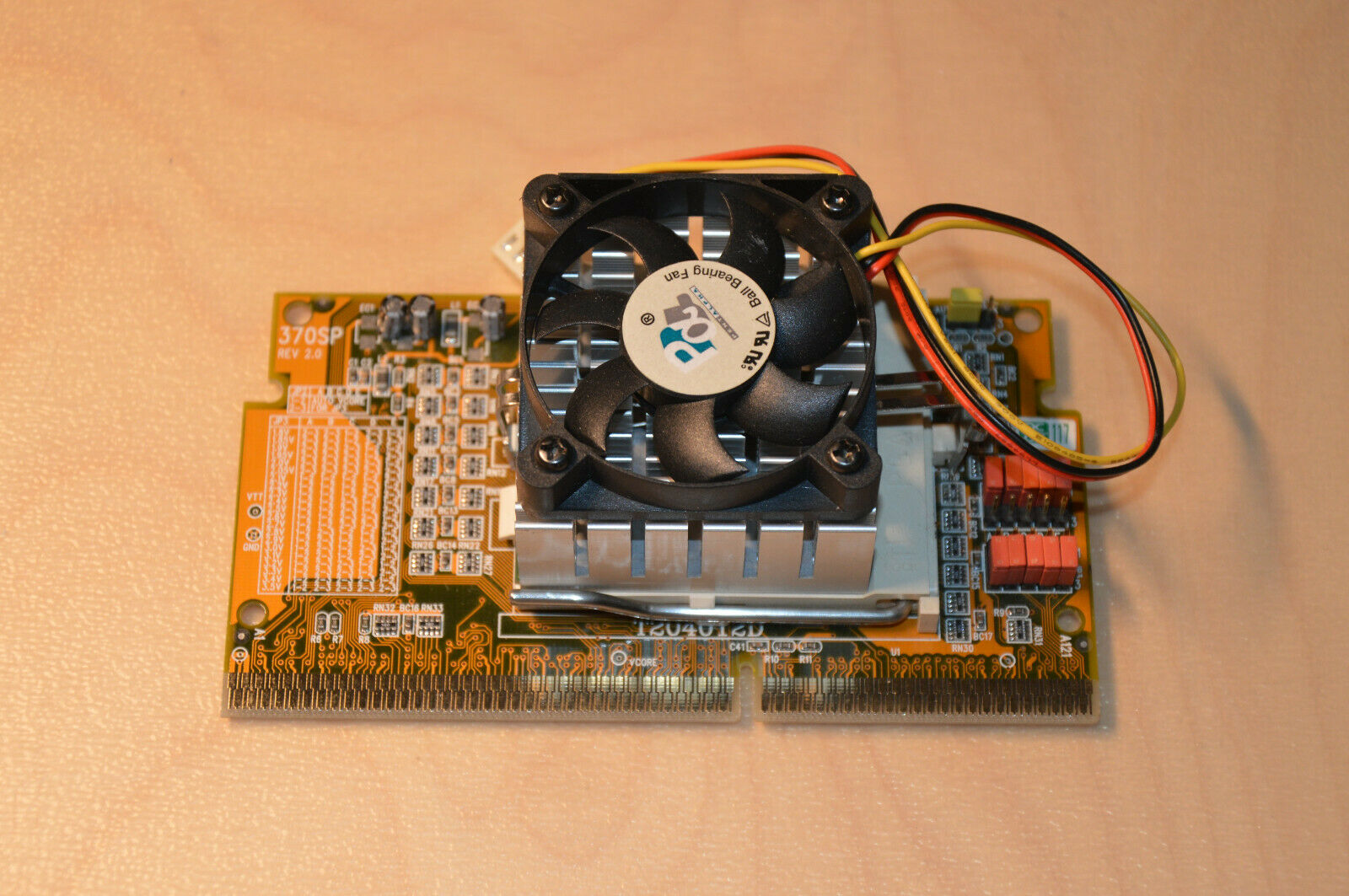

Hier zwei Bilder vom Adapter und dem Prozessor.



[watchi1108]

wenn´s ein Coppermine ist, solltest du mal FSB 100 prbieren. 133 hatte der Tulatin.



[HerrAbisZ]

Also da gibt es unterschiedliche Infos

https://ark.intel.com/content/www/u...rocessor-1-00-ghz-256k-cache-133-mhz-fsb.html

Lasse mal nur mit einem RAM starten

Aber das war alles vor meiner PC - "Beginnzeit". Eventuell weiß das @soggi besser



[watchi1108]

wenn´s ein Coppermine ist, solltest du mal FSB 100 prbieren. 133 hatte der Tulatin.

...und ofiziell ging auf dem Board doch nur max. 900MHz (siehe ASUS page). Ich hab noch nen 800er mit FSB 100. Wenn Interesse, kannste dich melden.



[Synxalot]

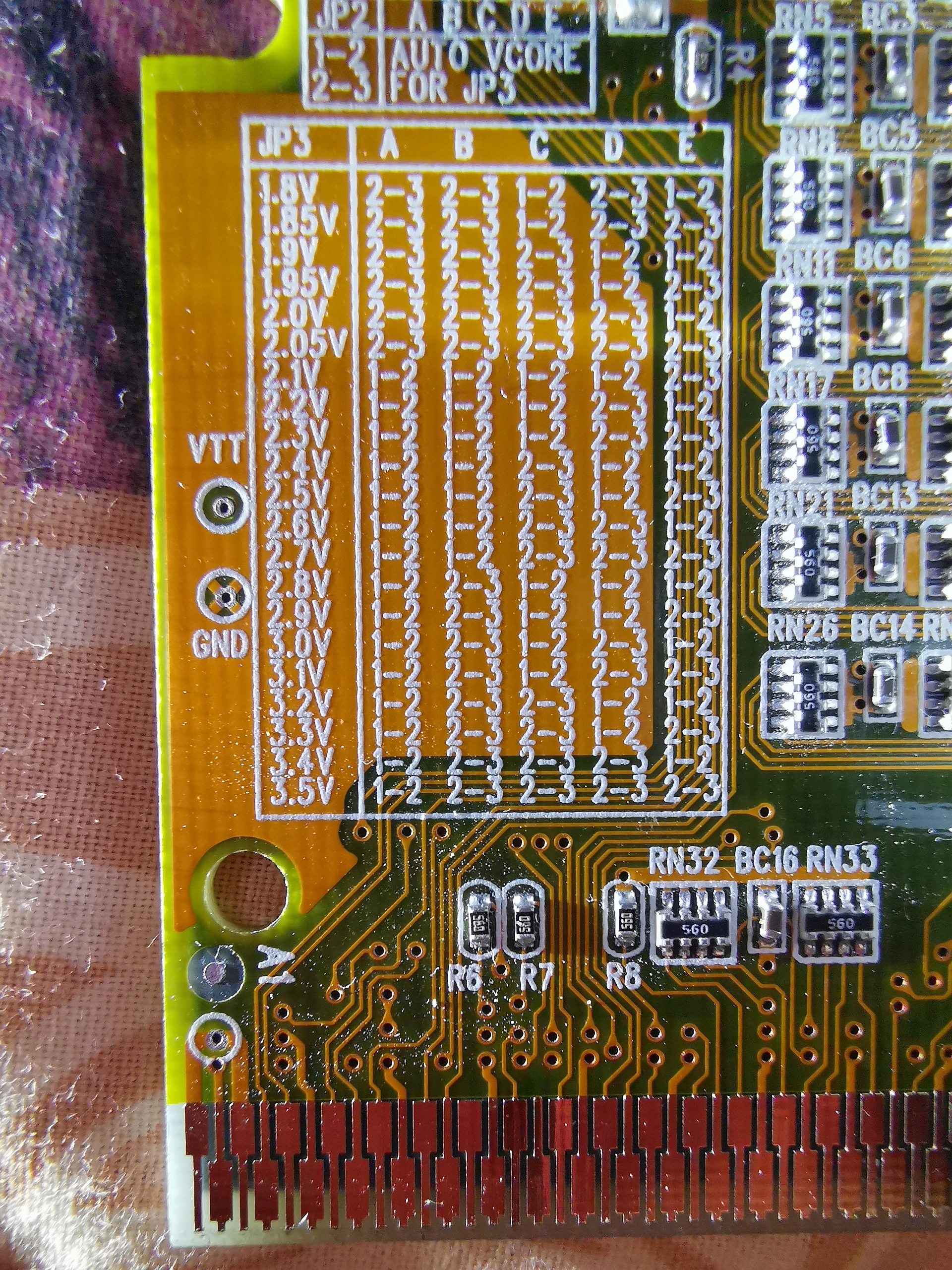

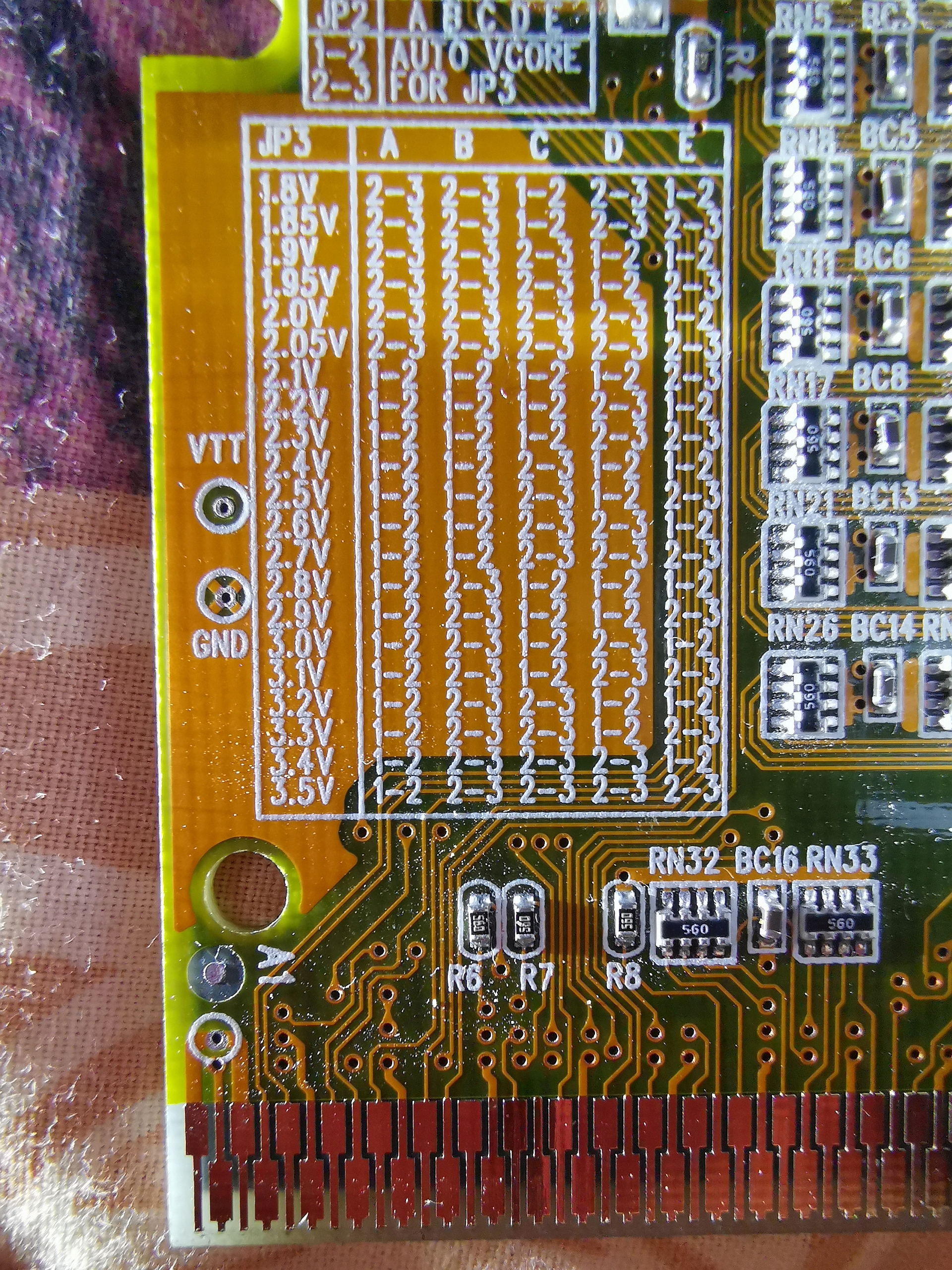

Musst du auf deinem Adapter nicht noch die Jumper setzen, für die passende Spannung? Wie die zu setzen sind, steht ja auf dem Slot1 Adapter direkt drauf. 1,75V benötigt deine CPU. Sollte die zweite Reihe sein links in der Tabelle. Kann man auf den Fotos leider nicht so gut erkennen.

Habe gerade auf der Asus HP geschaut. Der Celeron (S370) wird mit 1000MHz unterstützt, der Pentium 3 nur als Slot 1 Variante mit 1000MHz. Keine Ahnung ob es daran liegen könnte.
https://www.asus.com/de/supportonly/P3B-F/HelpDesk_CPU/



[watchi1108]

Also da gibt es unterschiedliche Infos

https://ark.intel.com/content/www/u...rocessor-1-00-ghz-256k-cache-133-mhz-fsb.html

Lasse mal nur mit einem RAM starten

Aber das war alles vor meiner PC - "Beginnzeit". Eventuell weiß das @soggi besser

OK?...ich war hier am gucken: https://www.pc-erfahrung.de/prozessor/desktop-prozessoren/intel-pentium-iii.html



[BlubbsDE]

Laut Asus ist das Board mit der CPU nicht kompatibel.

https://www.asus.com/de/supportonly/P3B-F/HelpDesk_CPU/



[HerrAbisZ]

In der Mitte steht

P3-1.0 GHz(slot1)

1.04

1008.001



[watchi1108]

In der Mitte steht

P3-1.0 GHz(slot1)

1.04

1008.001

Ja...sehr sinnvoll eingeordnet



[BlubbsDE]

Jepp Und ob die CPU läuft ist zu 100% geklärt?



[HerrAbisZ]

Jedoch nicht, wenn ich ihn mit einem P2 350 MHZ betreibe.

Welcher ist das genau bitte ? Danke



[Nargii]

In der Mitte steht

P3-1.0 GHz(slot1)

1.04

1008.001

Das Board hat die Rev. 1.03, welches mit dem neuesten BIOS (1008.004) beschrieben wurde.
Bei einigen Leuten läuft diese Kombi einwandfrei...

Nur hier nicht >_<

Welcher ist das genau bitte ? Danke

Ein Pentium II 350/512/100/2.0V S1 Prozessor :-)

wenn´s ein Coppermine ist, solltest du mal FSB 100 prbieren. 133 hatte der Tulatin.

Hab ich umgestellt. Half leider nicht :-(

...und ofiziell ging auf dem Board doch nur max. 900MHz (siehe ASUS page). Ich hab noch nen 800er mit FSB 100. Wenn Interesse, kannste dich melden.

Danke. Vielleicht komm ich noch auf dich zurück.
Vielleicht liegt es auch am Adapter? Angeblich soll so mancher rumzicken...



[watchi1108]

Einzige, was mir noch einfällt, wäre Board auf FSB 100 und Slotadapter auf 133 zu setzen. Dann mal probieren. Also quasi overclocken auf Solltakt.



[HerrAbisZ]

Der hat ja auch nur FSB 100 - läuft aber mit der 133iger Einstellung ?

Im Handbuch gibt es sogar eine Beschreibung ab Seite 111 für einen ASUS Slocket, wegen der Spannung

BIOS Reset schon versucht ?



[Nargii]

BIOS Reset hab ich schon zwei mal gemacht. Auch das half leider nichts.

@watchi1108
Wie genau gehe ich da vor? Sorry, hab davon kein Plan. Für mich ist die Tabelle auf dem Adapter ein wenig unverständlich und ich möchte auch nichts kaputt machen.



[HerrAbisZ]

Einzige, was mir noch einfällt, wäre Board auf FSB 100 und Slotadapter auf 133 zu setzen. Dann mal probieren. Also quasi overclocken auf Solltakt.

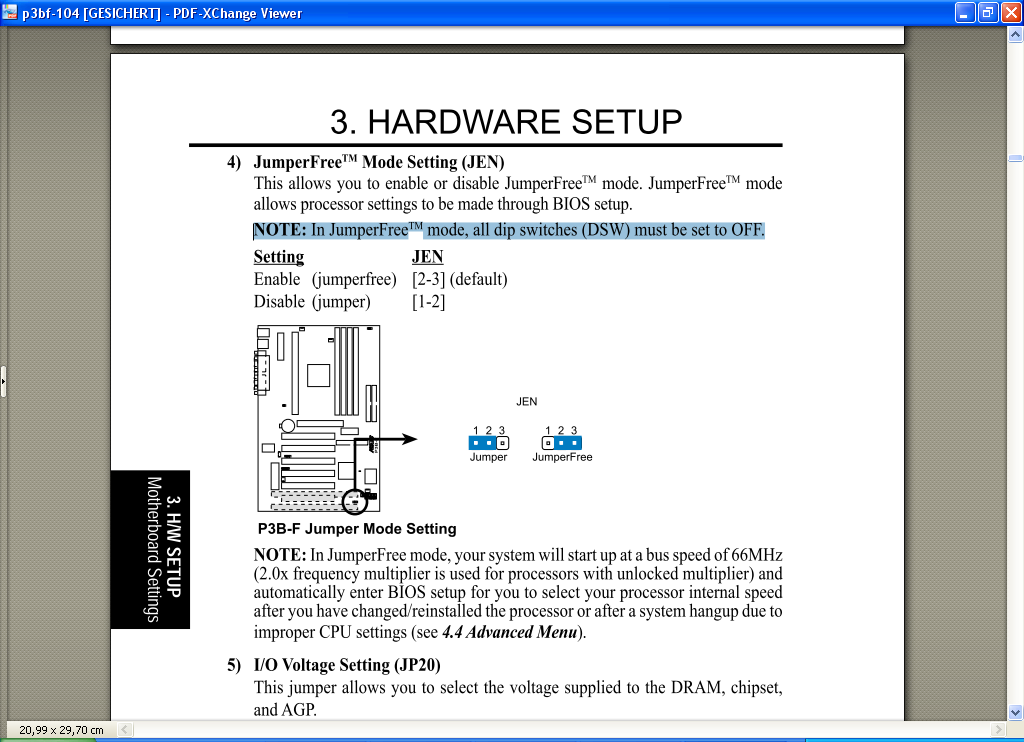

Ich habe gerade über den Jumper Free Modus gelesen

Und Seite 54 im Handbuch

Ob das funktioniert ?

Ergänzung (29. Dezember 2019)

Für mich ist die Tabelle auf dem Adapter ein wenig unverständlich

So wie ich das lese steht alles auf AUTO V-Core



[watchi1108]

• Alle DSW auf Mainboard auf Off
• Den Jumper für Jumperfree auf 2-3 stecken (unten auf dem Board)
• Auf dem Slotadapter Jumper JF0 und JF1 auf OFF
• Dann mal ins BIOS schauen und gucken, ob man die CPU da einstellen kann. Ich weiß jetzt nicht, welche Multiplikatoren da zur Verfügung stehen. Optimal wäre einer von 7,5 bei FSB133



[HerrAbisZ]

Auf dem Slotadapter Jumper JF0 und JF1 auf OFF

Ich denke, den hat er nicht auf seinem Slocket
