Hallo erst mal,
ich kenne CB schon seit einigen Jahren und hab mich schon des Öfteren in den Tiefen der Forenbeiträge „verloren“. Aus diesem Grund möchte ich allen Interessierten mit meinen Beitrag über meinen neuen Schreibtisch „mit Plug-In“( alias „Baumbart“) etwas zurückgeben. Jeder, der Ähnliches vor hat, erhält mit diesem Praxis-Beitrag vielleicht den ein oder anderen Anreiz im Modding-Wahn. Außerdem würde ich mich über Diskussionen und Fachsimplerein dazu sehr freuen – bin gespannt auf eure Meinung!
Baumbart’s Entwicklung werde ich euch natürlich regelmäßig berichten, denn zum Basteln gibt’s noch so einiges
Ich werde aus meinem Beitrag kein Studium machen und halte es daher überschaubar. Wenn jemand gewisse Dinge genauer wissen möchte – einfach fragen. Soweit möglich, werde ich den Beitrag entsprechend eurer Anregungen überarbeiten
Mein System besteht aus:
Intel 3770K @4600GHz
Asus P8Z77-V
Kingston DDR3 16GB (4x 4GB 1866 @1950)
MSI 780Ti @1200MHz
Creative Sound Blaster ZxR
und soll nach dem Umbau mit einer Wasserkühlung, bestehend aus zwei Kreisen, gekühlt werden. Der Plan sieht wie folgt aus:
CPU-Kreis:
AGB → Pumpe → Radiator 560 → CPU → Radiator 240 → MB SPWA
GPU-Kreis:
AGB → Pumpe → Radiator 1260 → GPU → Radiator 240 → MB SB
Kühler:
AlphaCool Eisblock XPX CPU
HEATKILLER MB-SET ASUS-P8Z77-V
Kryographics GTX 780Ti (acrylic glass)
Steuerung:
2x Aquero 5LT
1x Farbwerk
1x Vision
2x Durchflusssensoren High-Flow von AC
X Temperaturfühler Wasser/Luft
Pumpen:
2x aquastream ULTIMATE
Radiatoren:
2x Alphacool NexXxoS ST30 240 (2x 120mm)
Phobya Xtreme SUPERNOVA 1260 (9x 140mm)
AlphaCool NexXxoS ST30 560 (4x 140mm)
Sonstiges:
Schlauch AlphaTube HF 13/10
Adapter, Kabel, Werkzeug (kann man den Bildern entnehmen oder fragen)

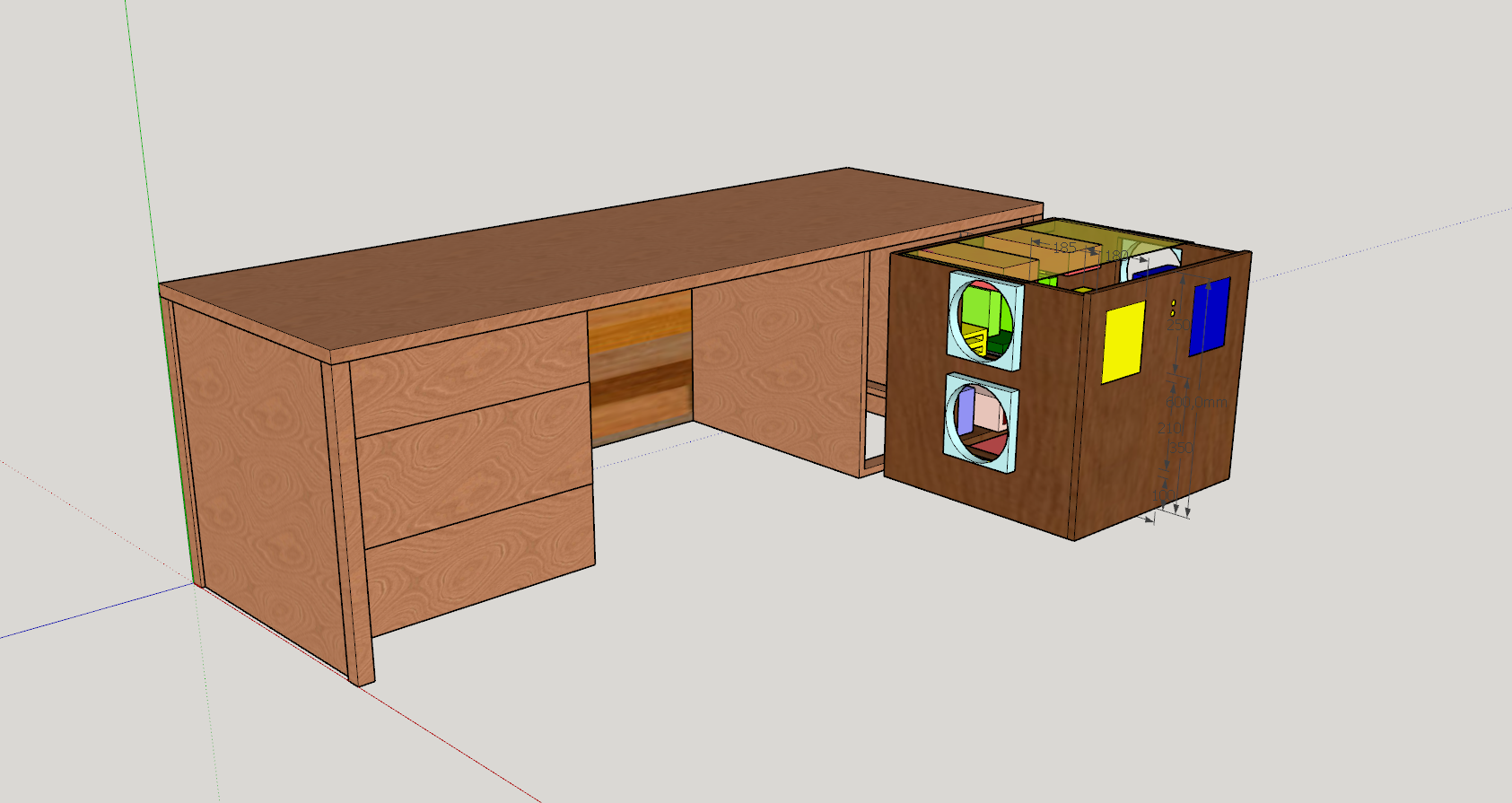

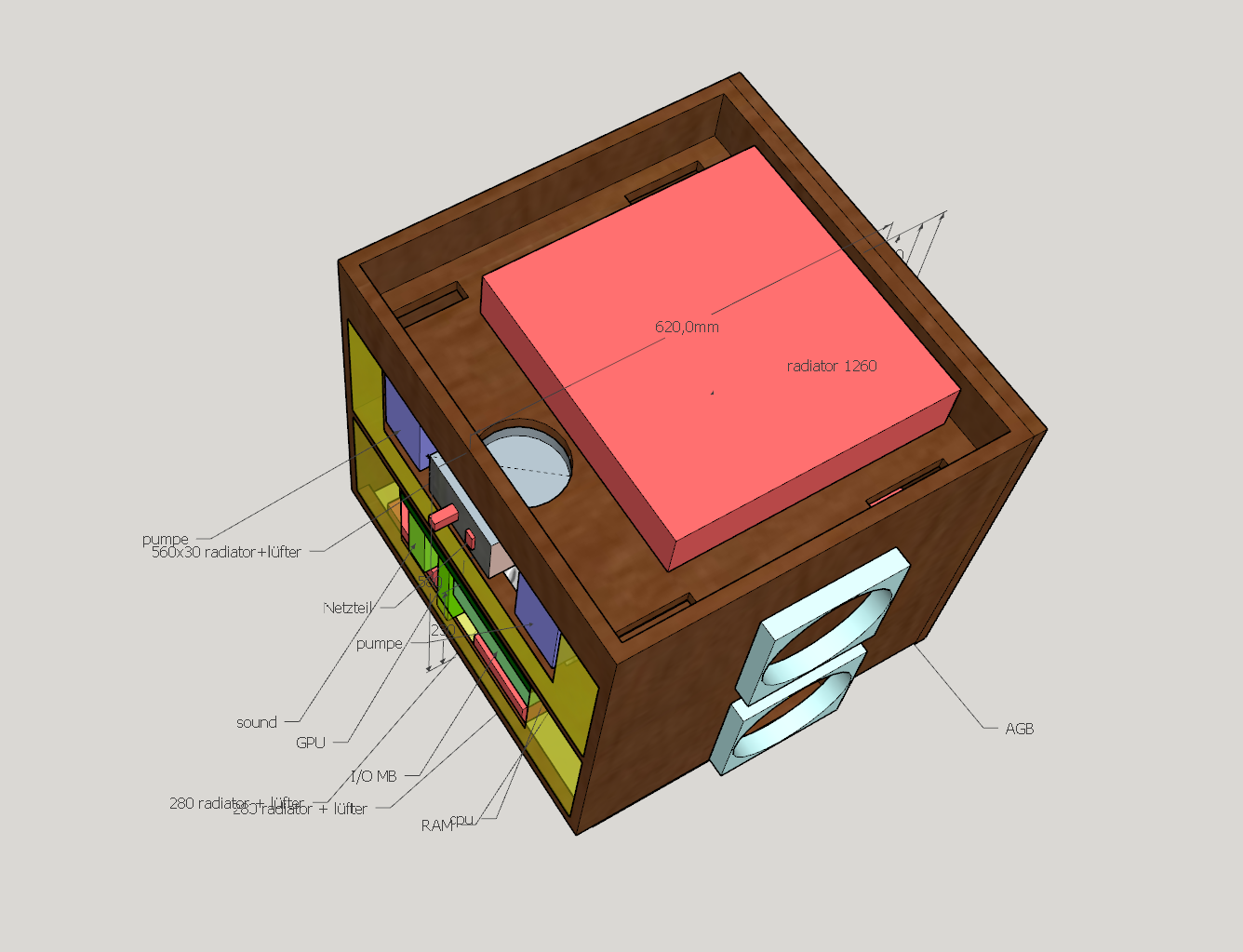

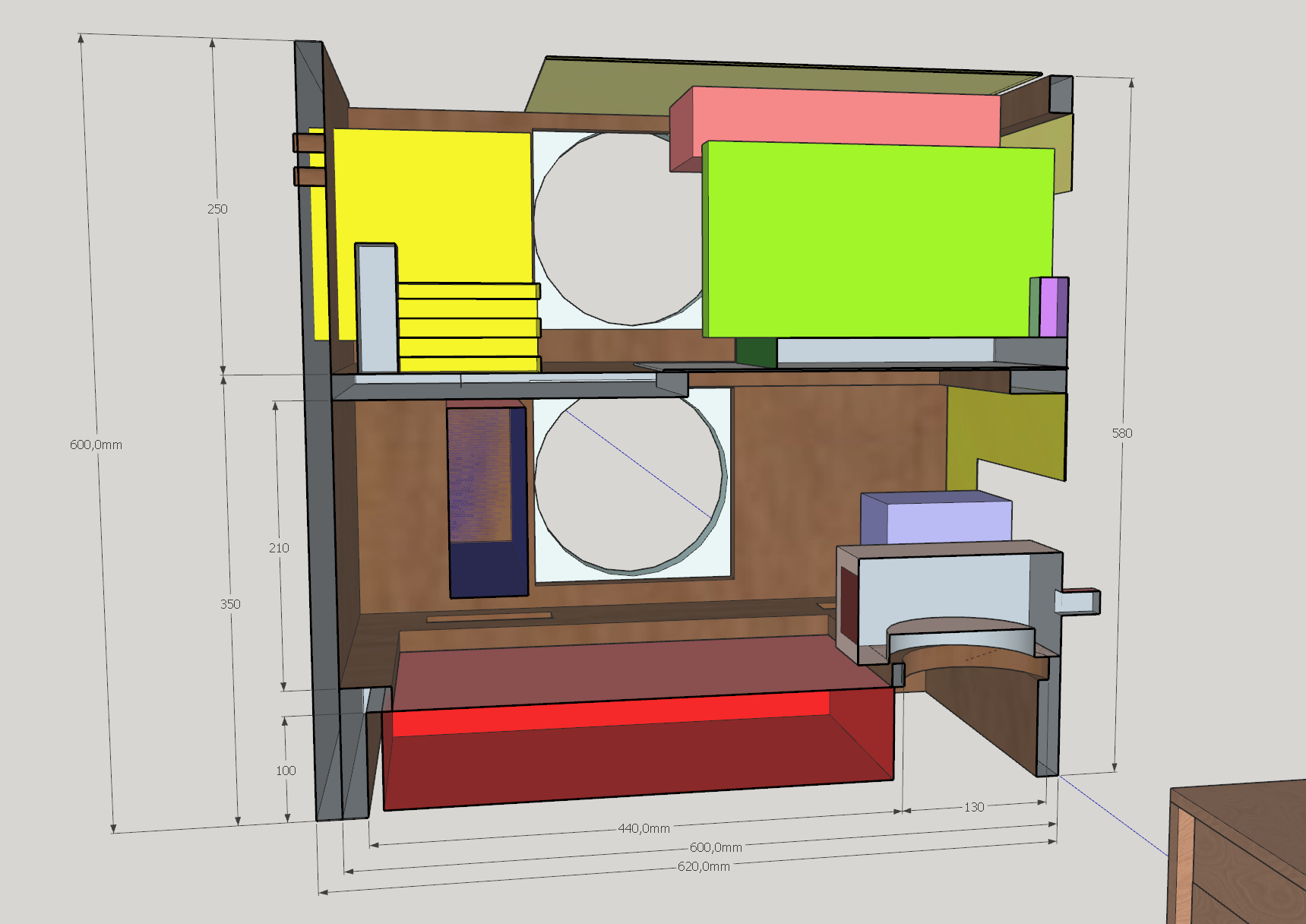

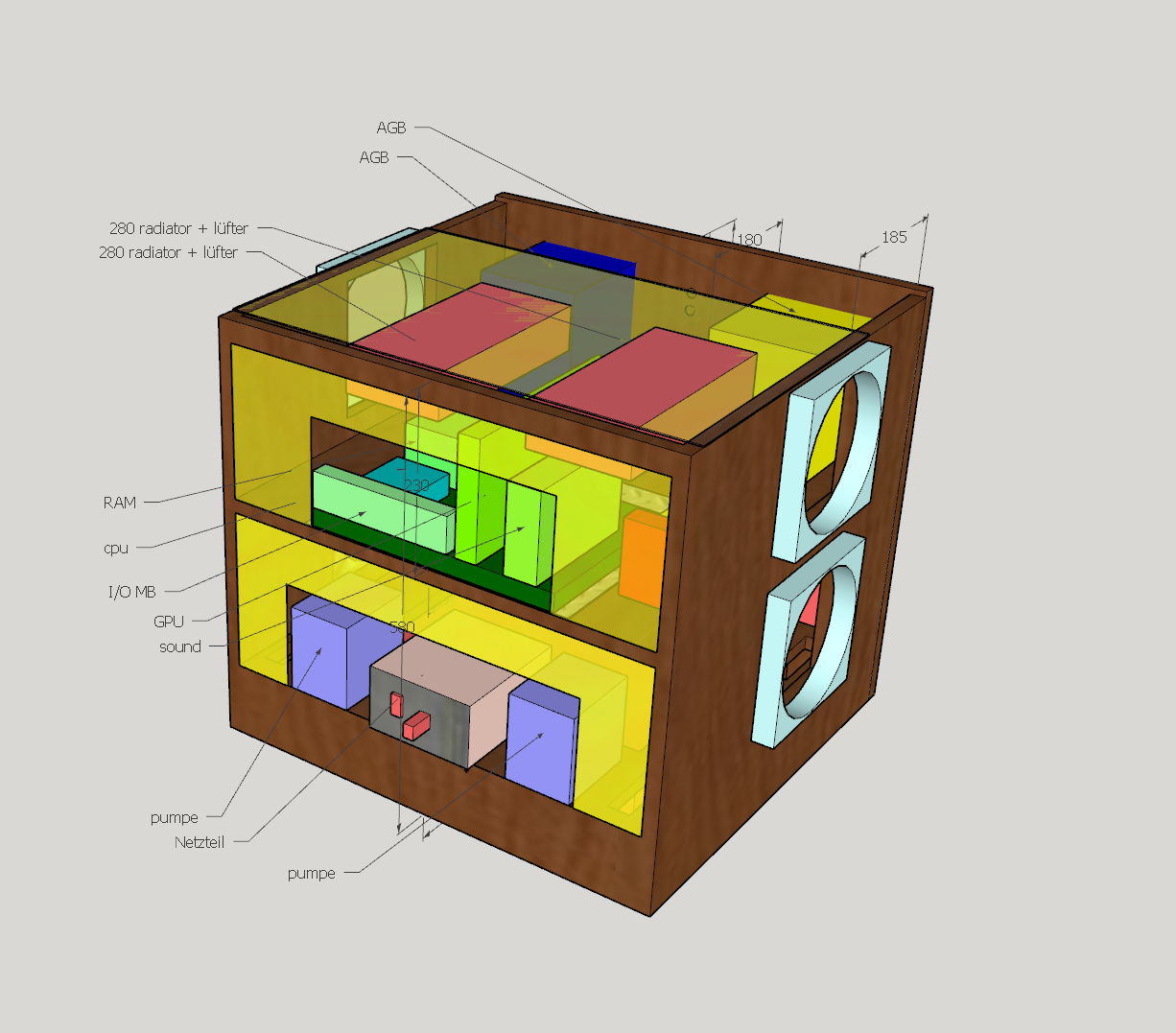

Dann hab ich hier noch eine Konzeptzeichnung, anhand der Baumbart entstanden ist.
Konzeptzeichnungen:




Wie man den Bildern entnehmen kann, wird das neue „Computer-Gehäuse“ über einen Schubladenschlitten aus dem Schreibtisch gezogen. Das hat den netten Vorteil, dass der PC zur Bebastellung auf eine angenehme Arbeitshöhe gebracht und von allen Seiten befummelt werden kann.

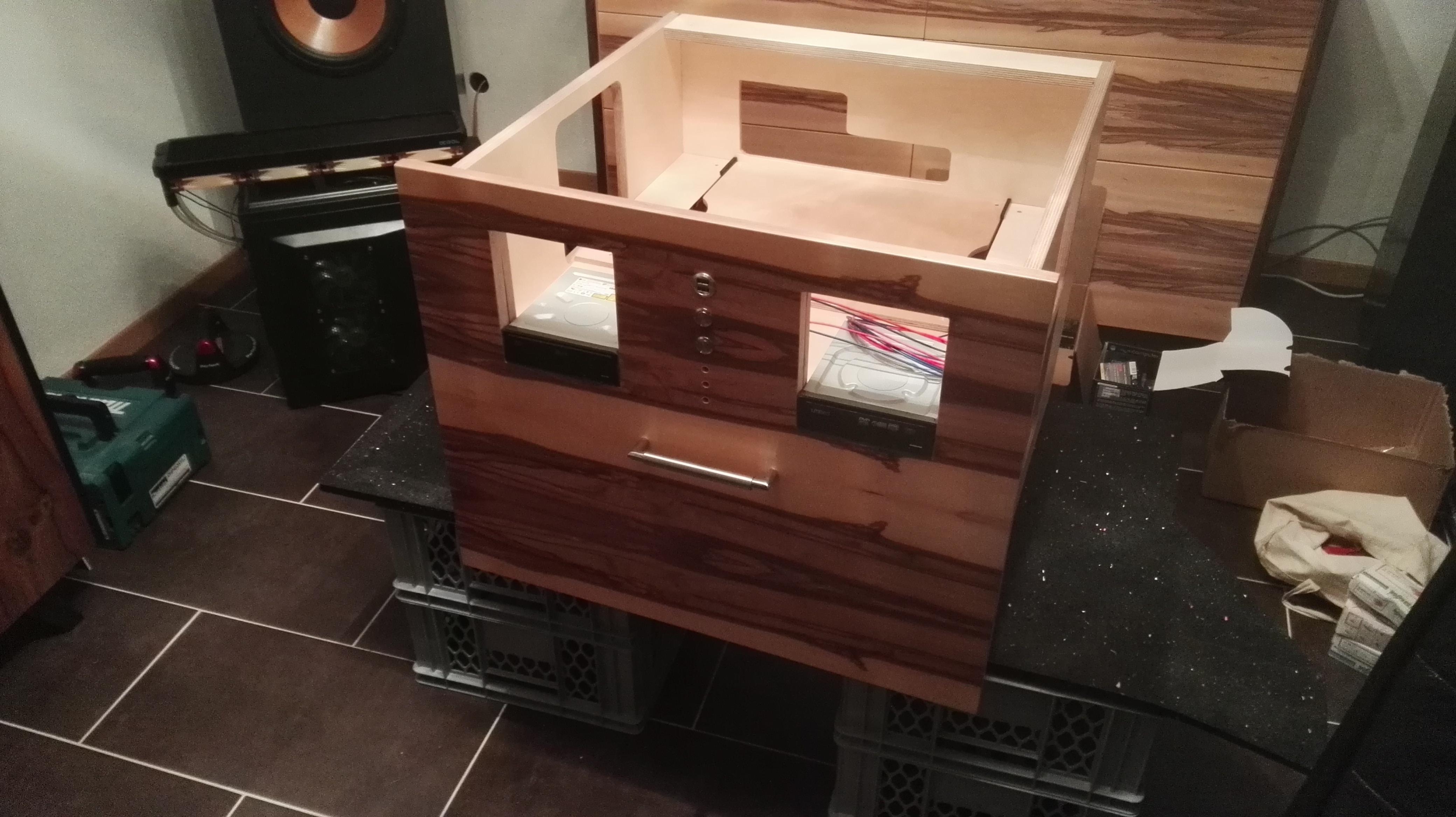

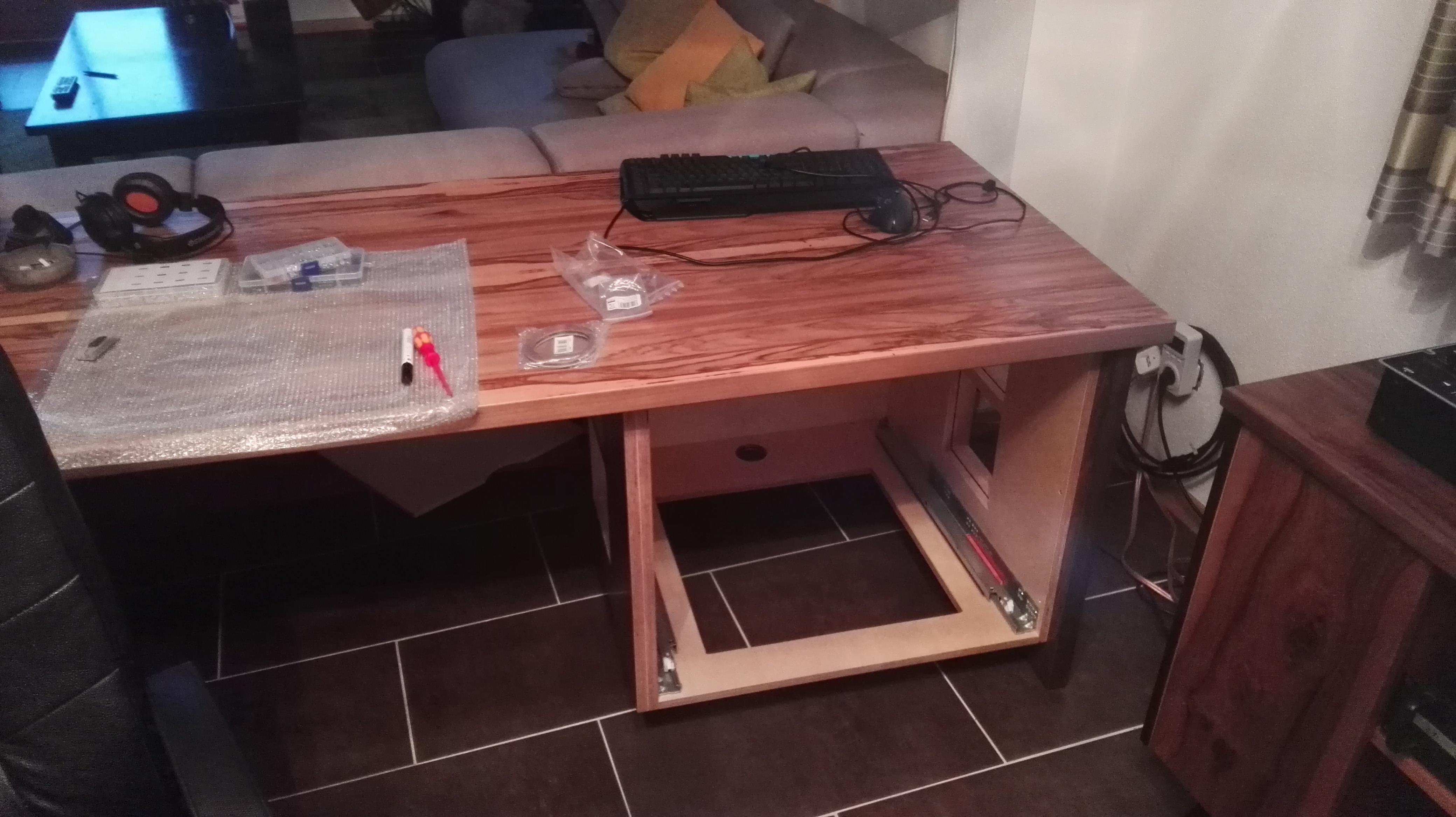

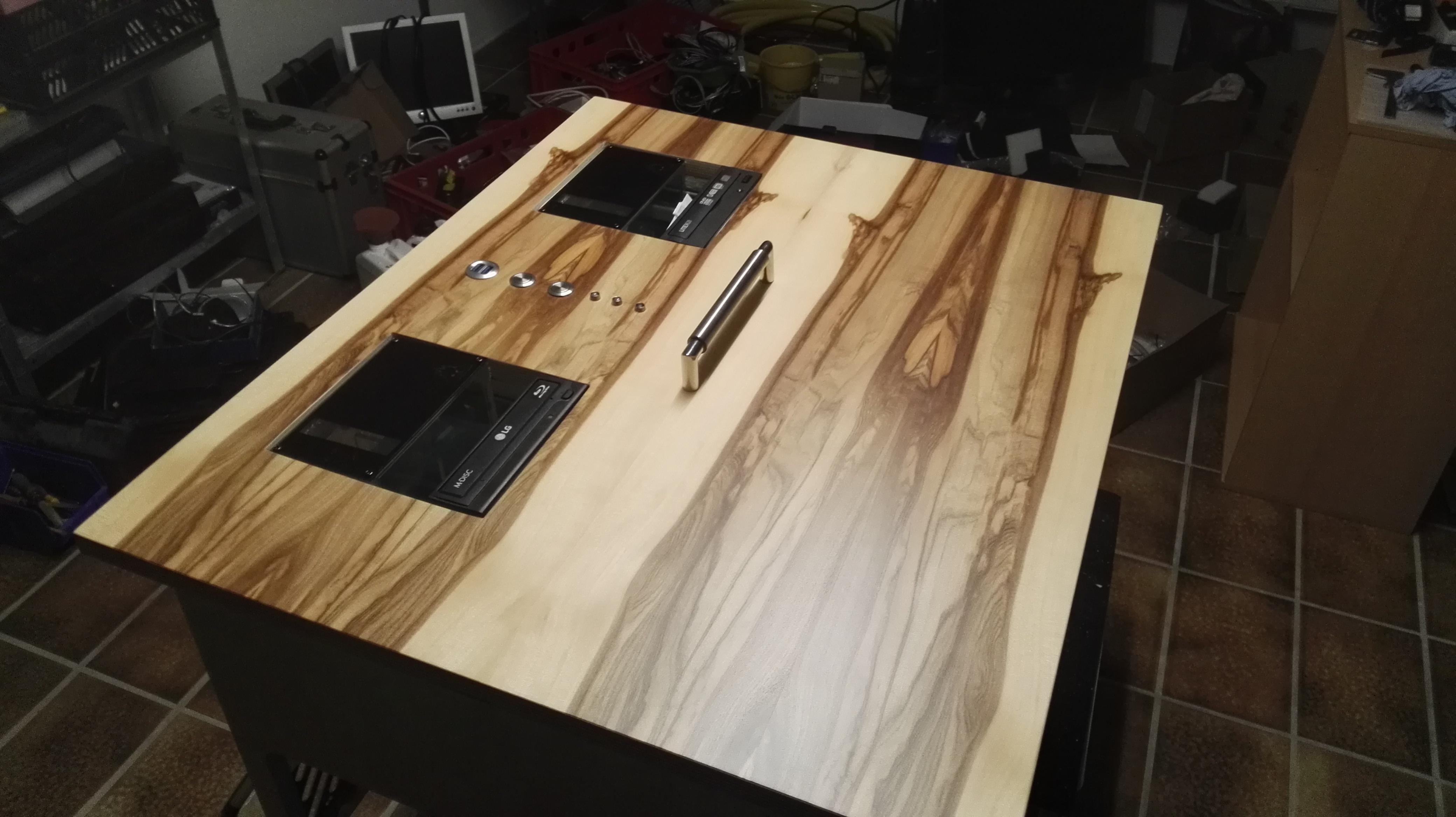

So schaut der Schreibtisch in natura aus.

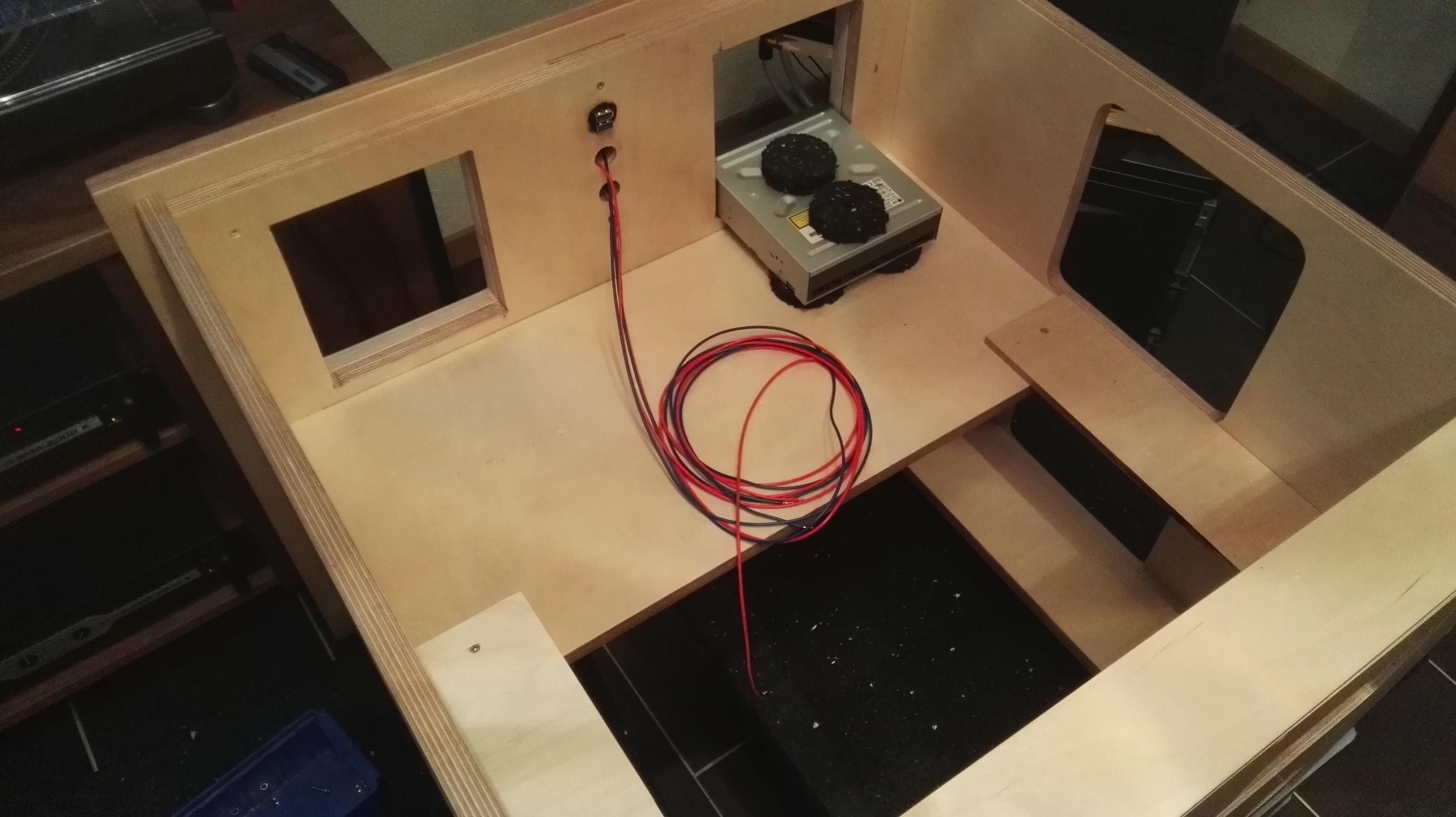

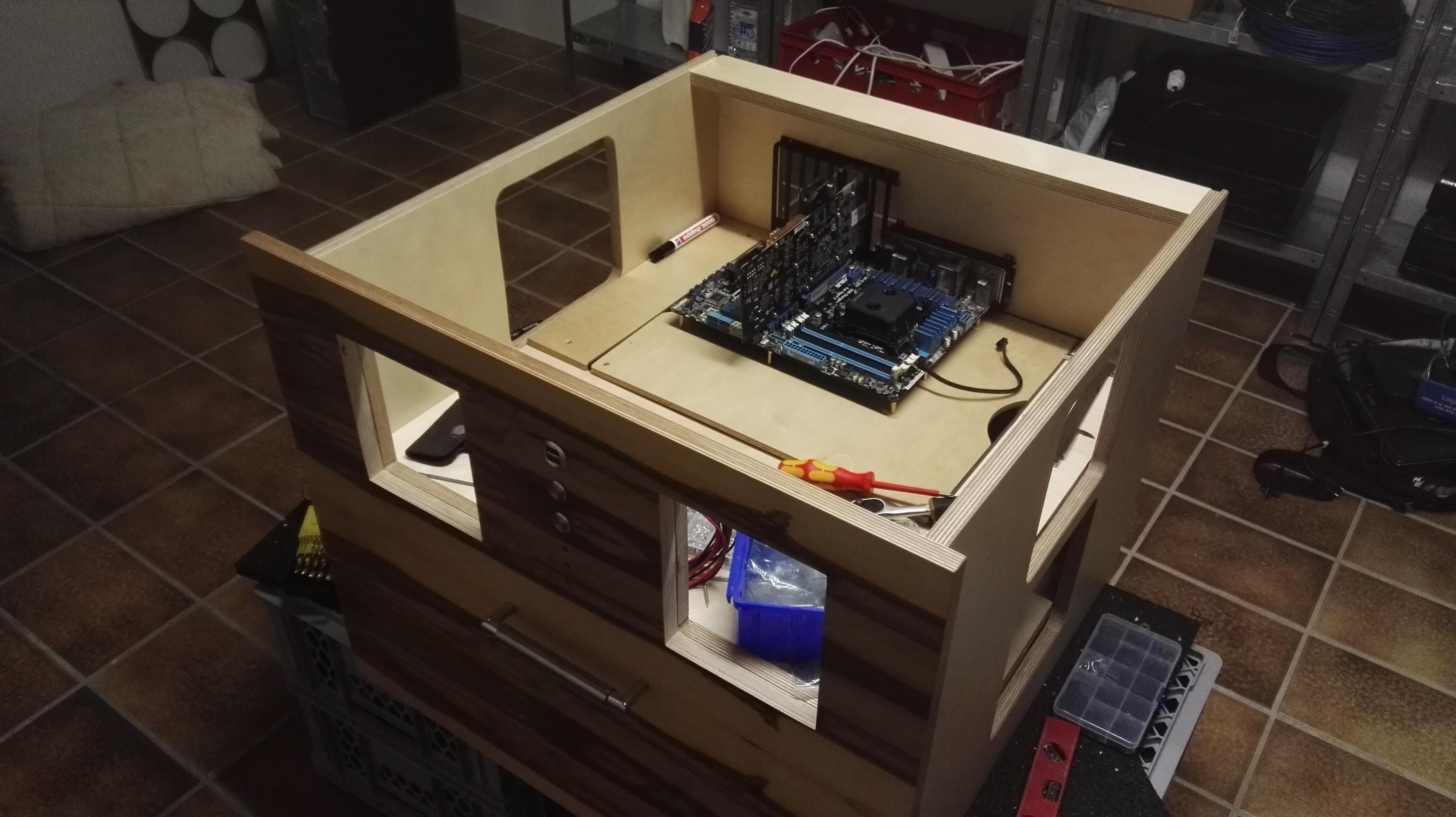

So hab meinen PC zerlegt und die Bauteile zum testen in das neue Zuhause gebaut.
Hierzu ein paar Bilder:

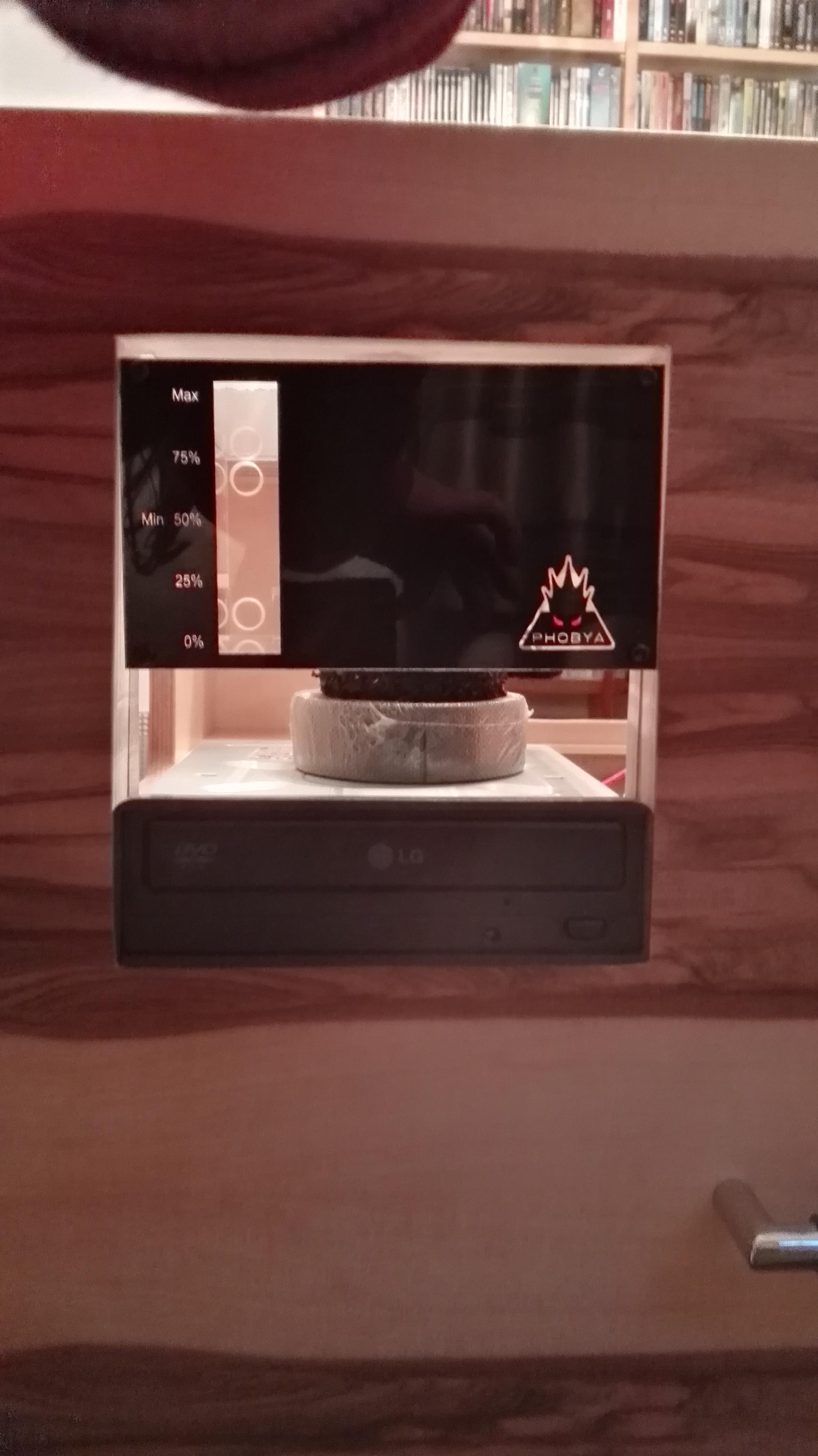

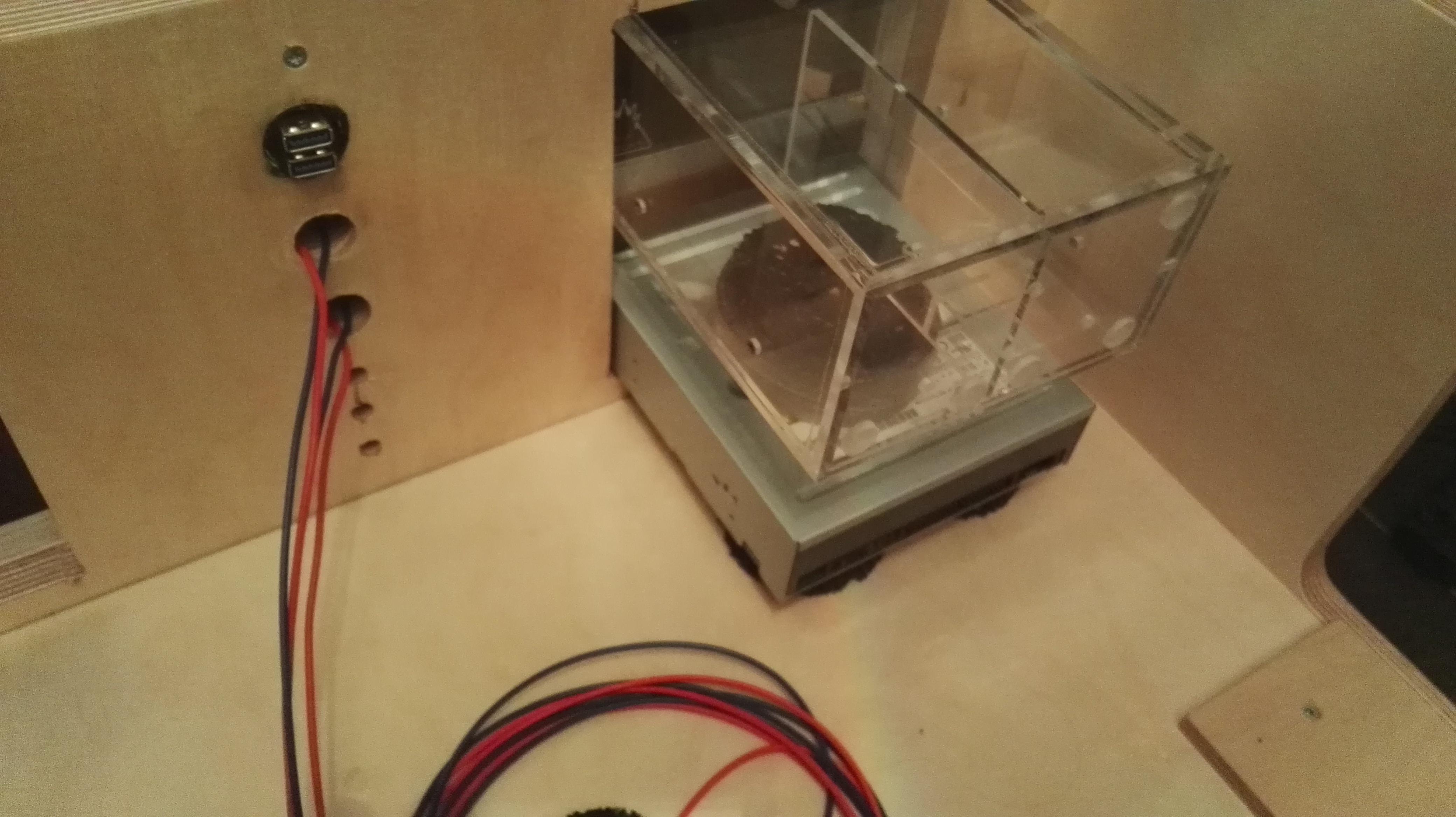

Der Laufwerksschacht passt schon mal. Ich bin mir aber noch nicht sicher was ich mit dem Zwischenraum beim AGB und Laufwerk anstelle. Könnte mir vorstellen, das ich mir da was schönes lasern lasse, möglicherweise so ne Art von Auge (in Summe dann zwei), die mit dem AGB in der Temperatur des zugehörigen Kreislaufes leuchten. Die Farbsteuerung kann ich über mein Farbwerk realisieren.
Was meint ihr?

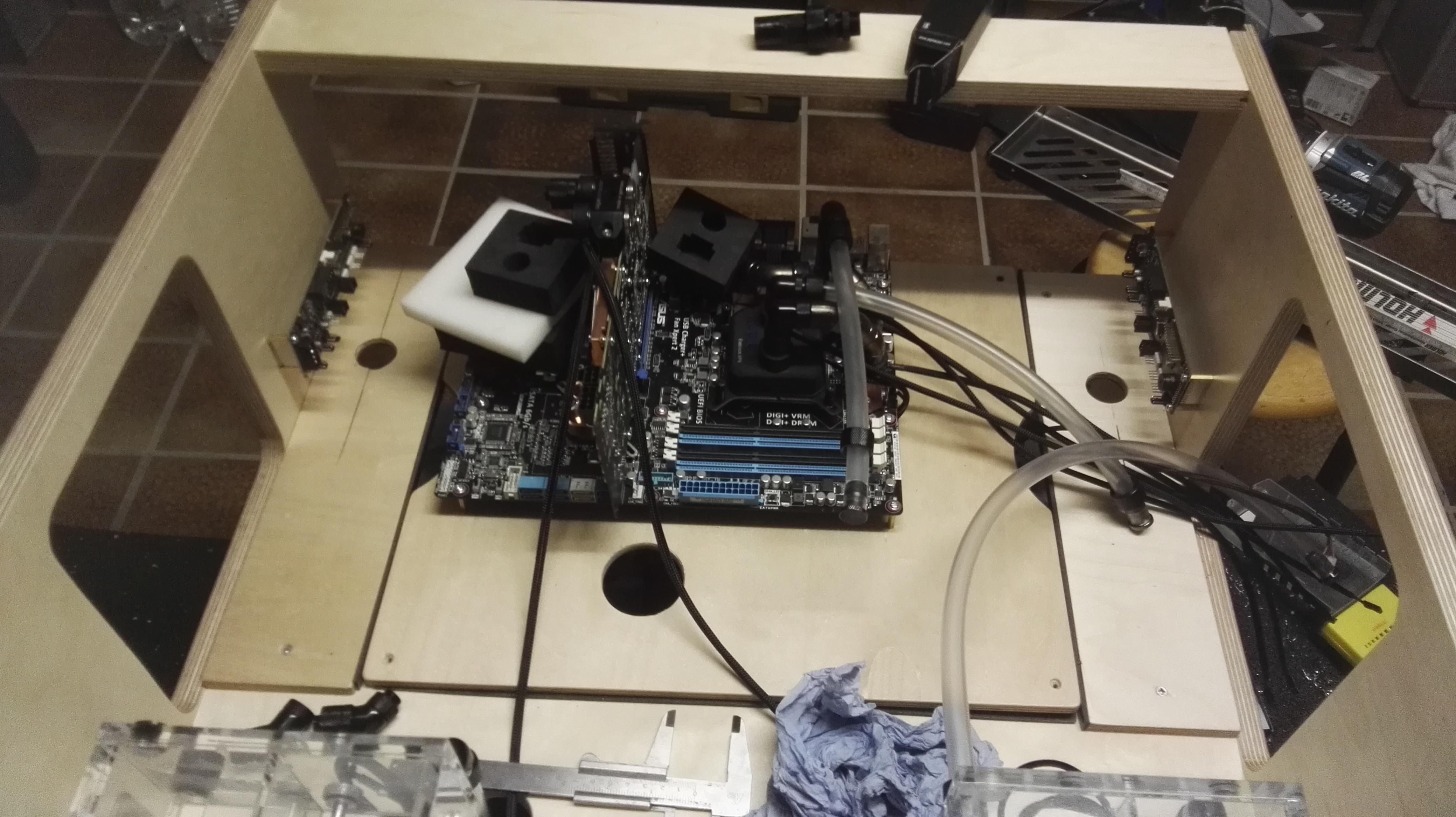

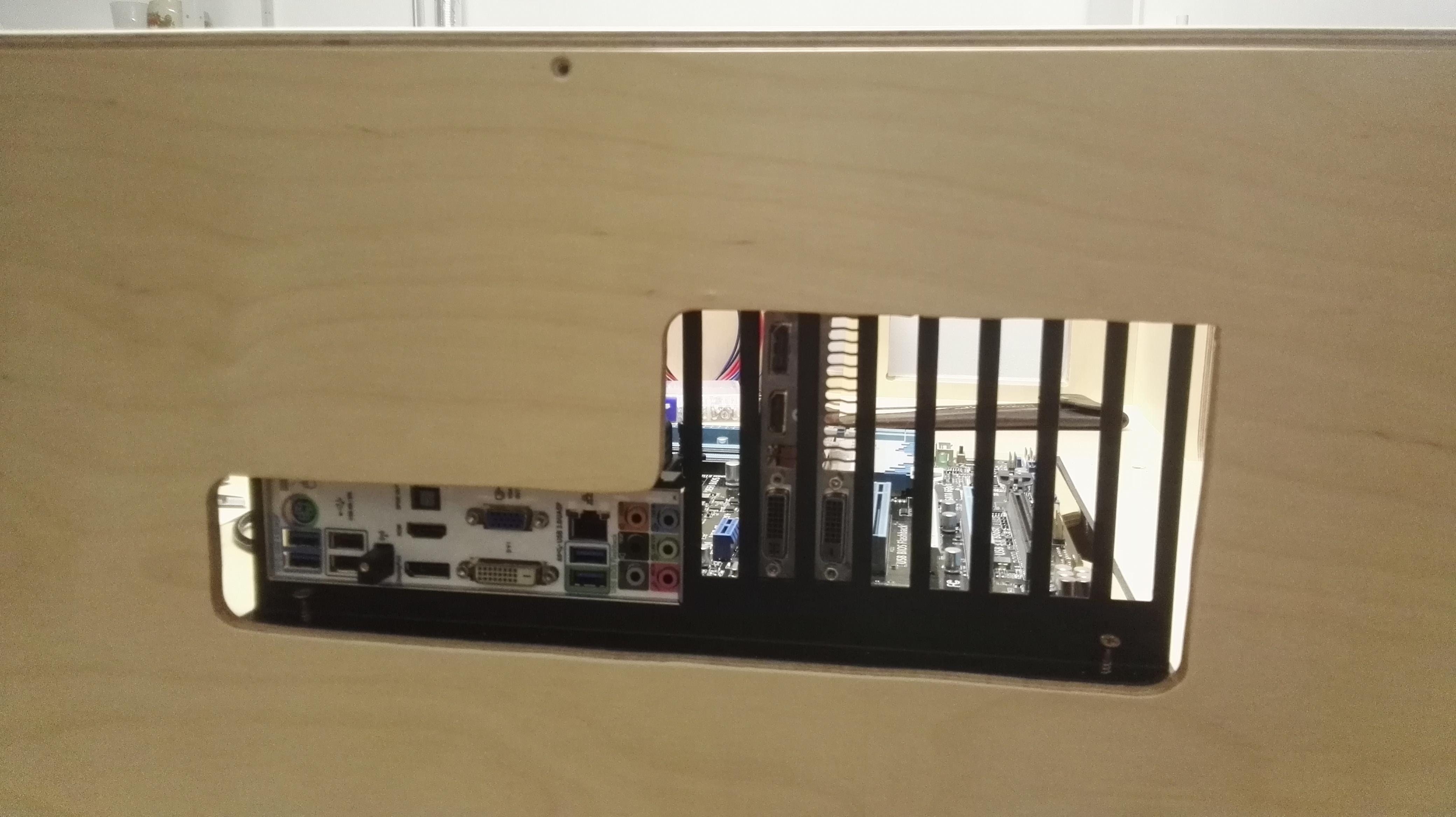

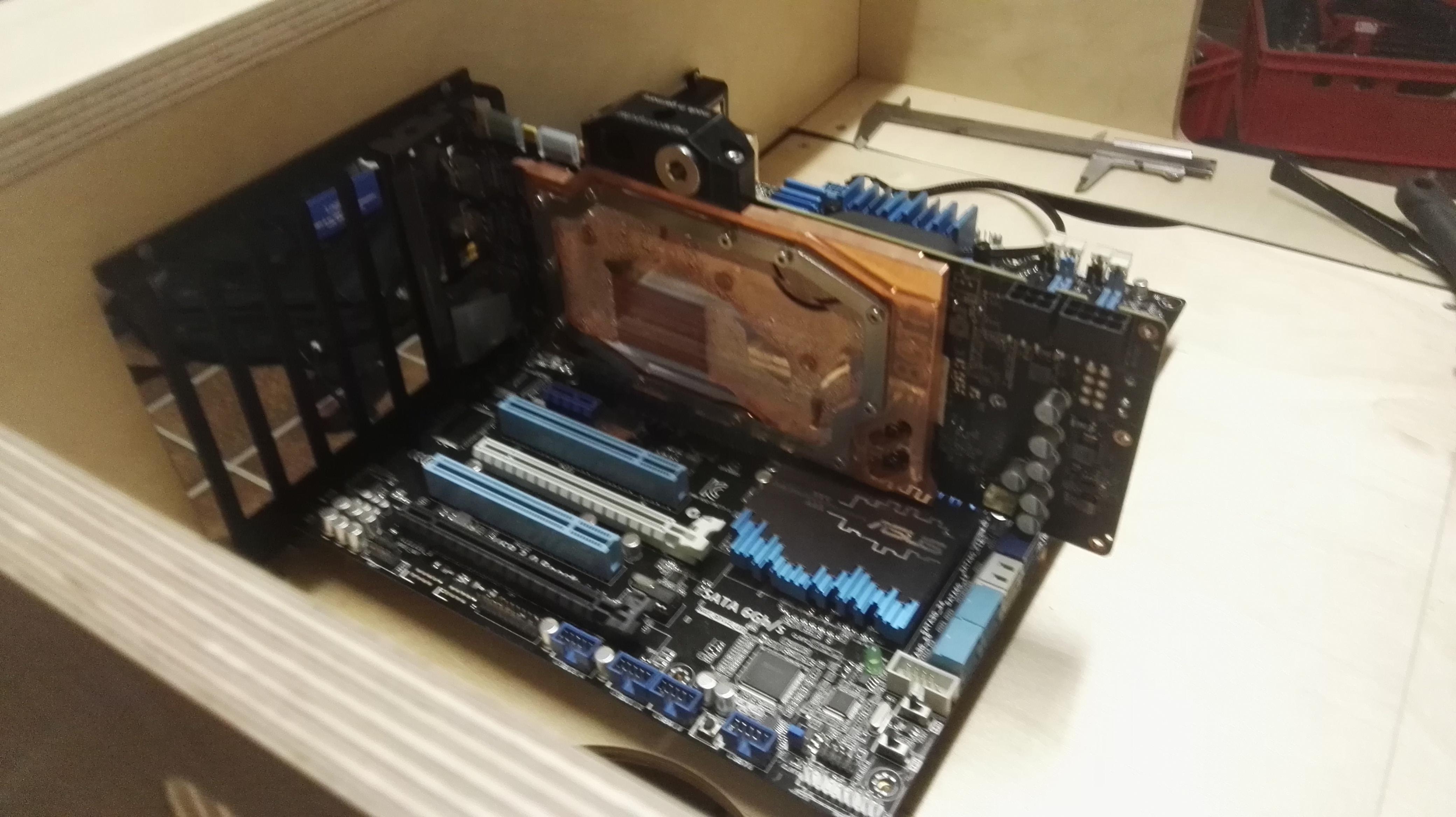

Hier sieht man die Einpassung des Mainboards und der Grafikkarte. - passt auch

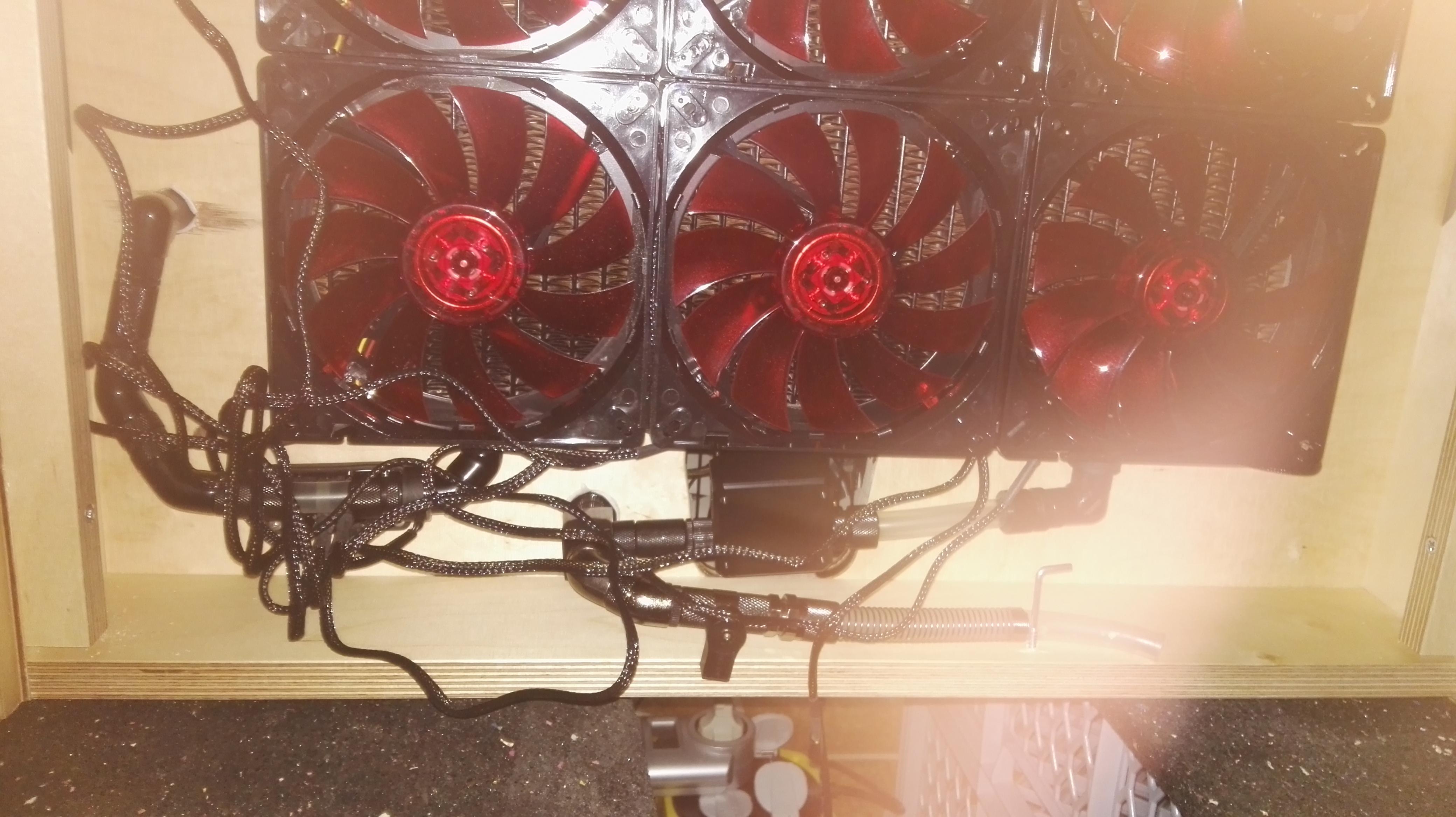

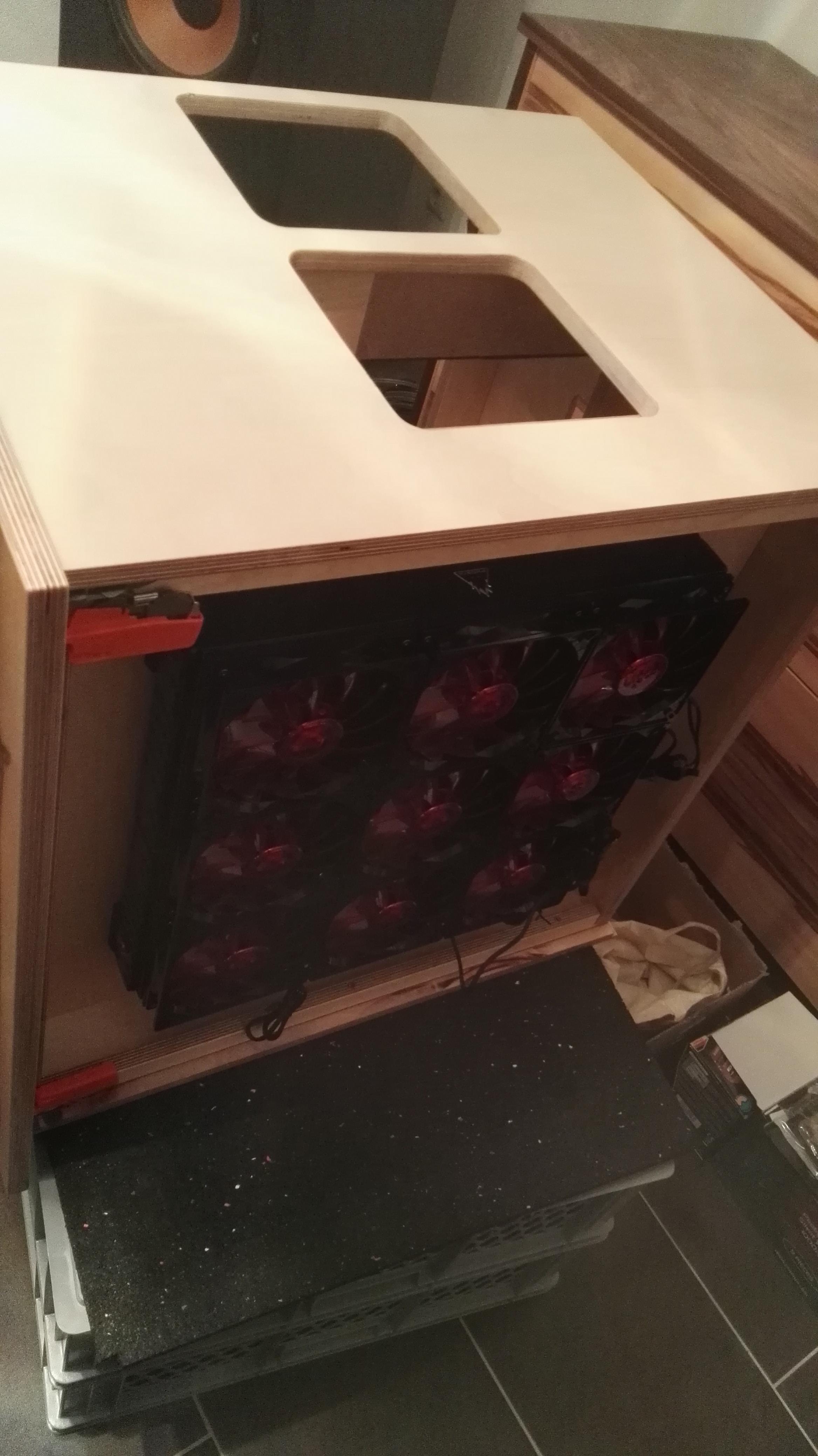

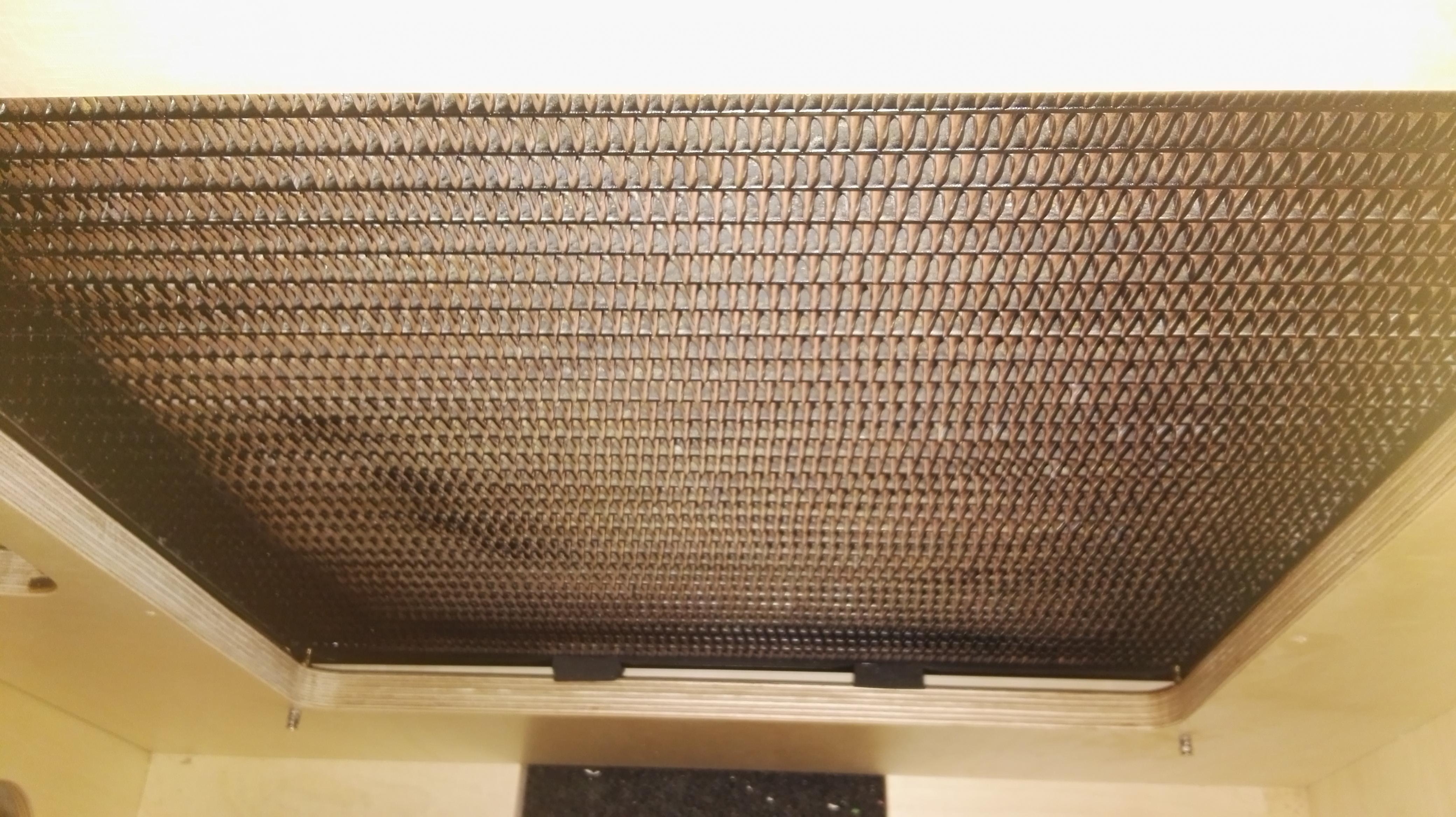

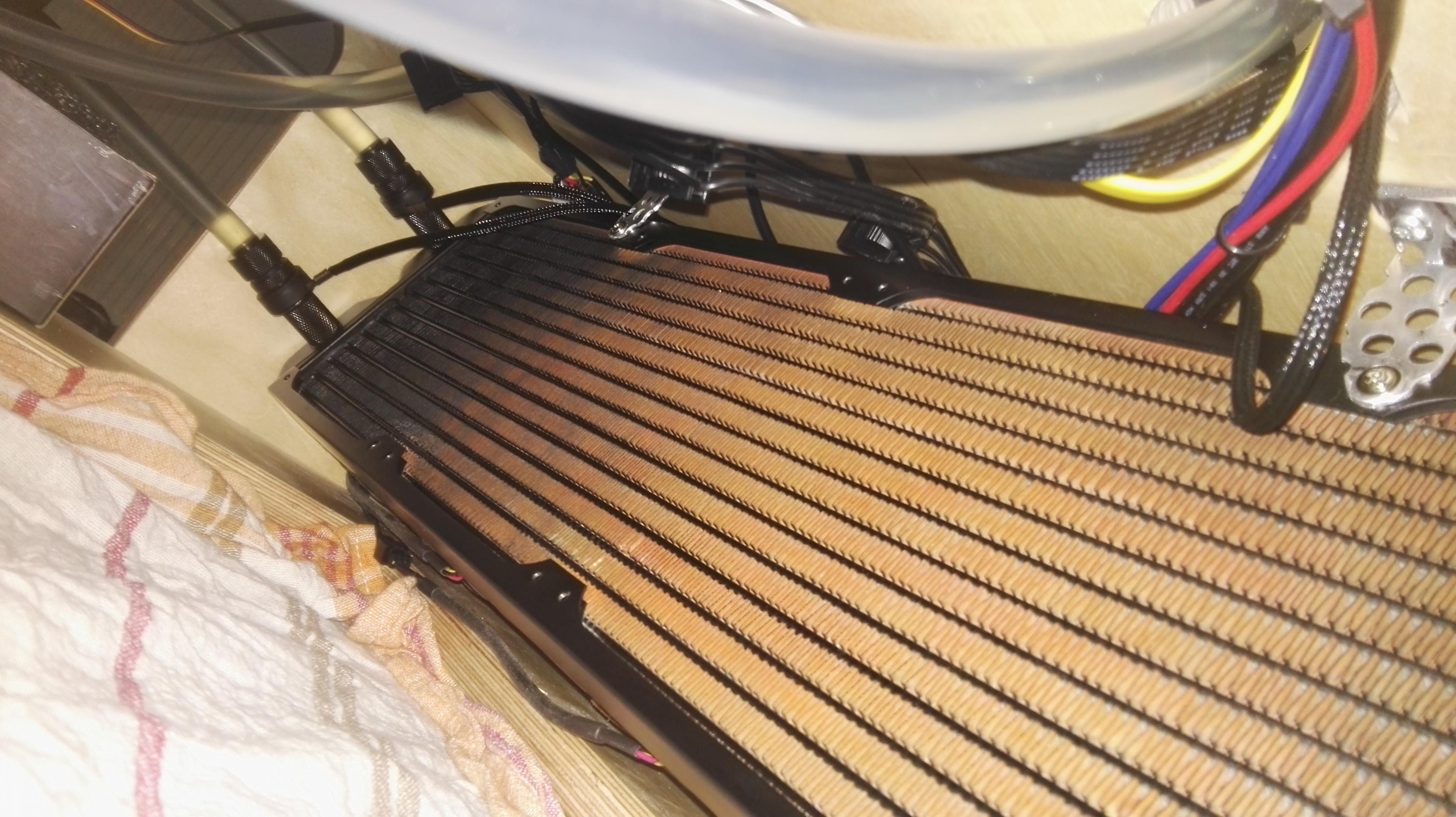

Und hier noch der untere Radiator (1260er) im der Schubunterseite:

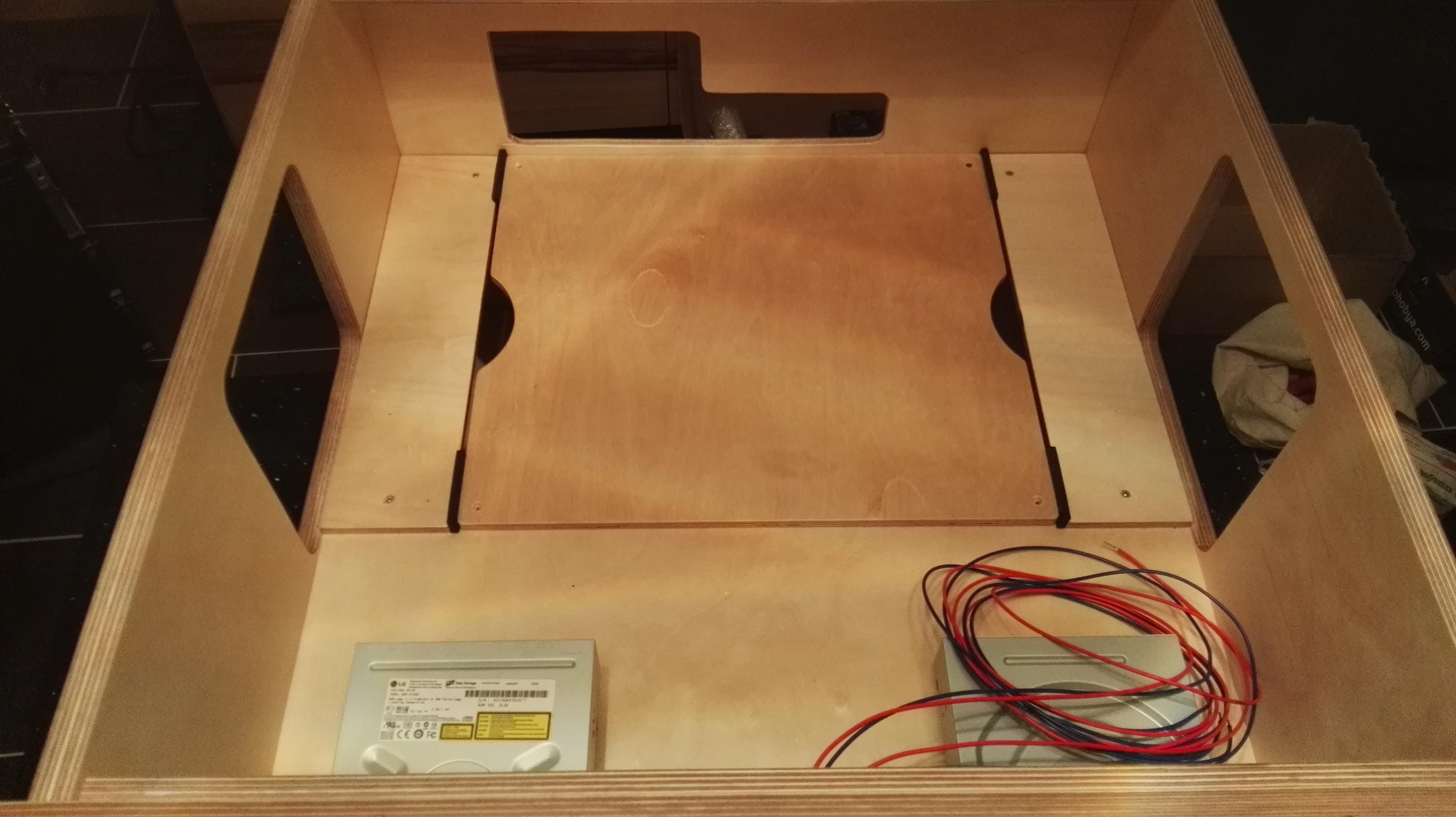

Hier, sieht man meinen 5,25" Laufwerkseinbaurahmen, den ich mir von einem Freund lasern lassen habe, passt ebenfalls.
Anhang anzeigen 663244
Anhang anzeigen 663245
Anhang anzeigen 663246
Anhang anzeigen 663247

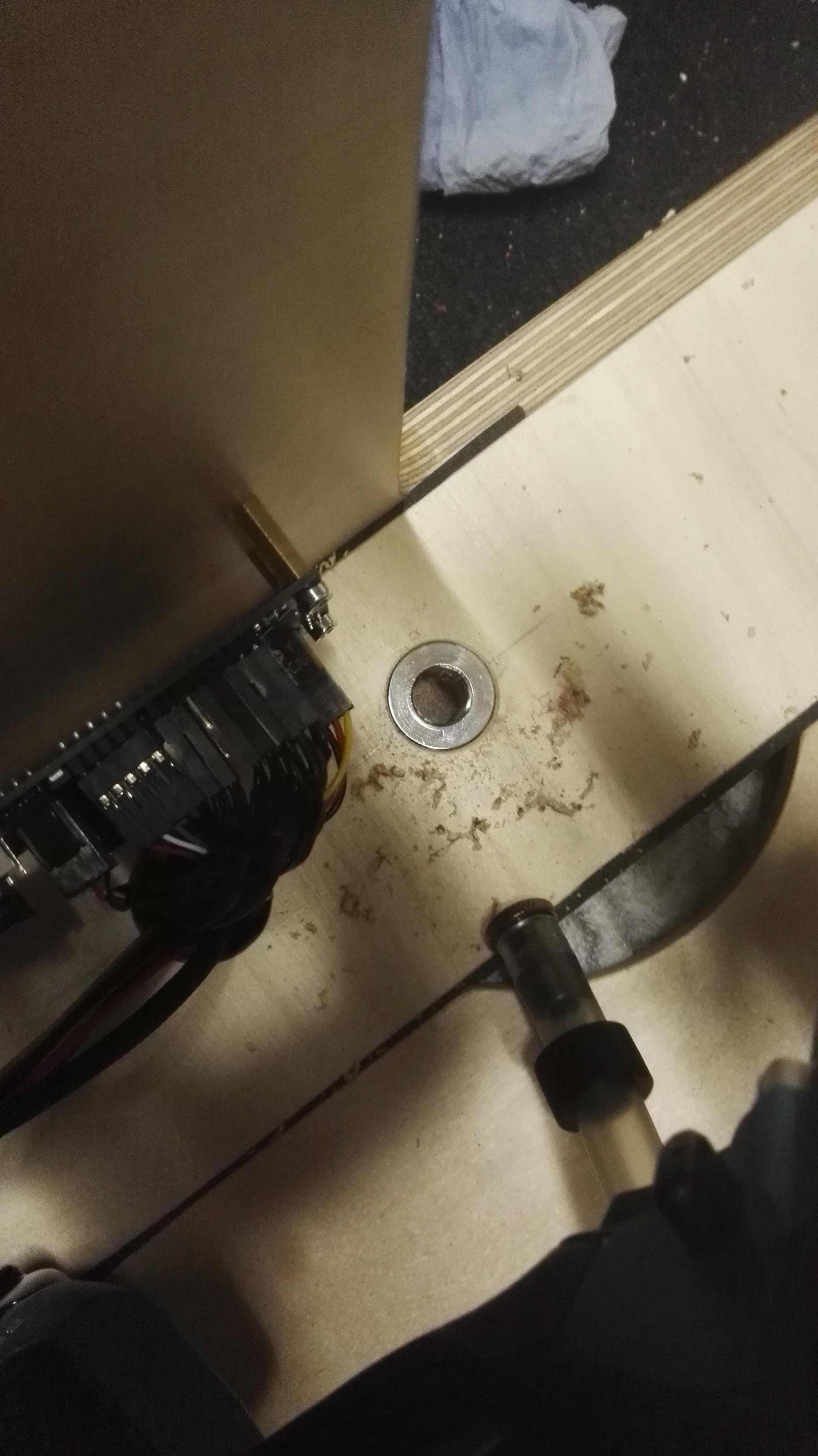

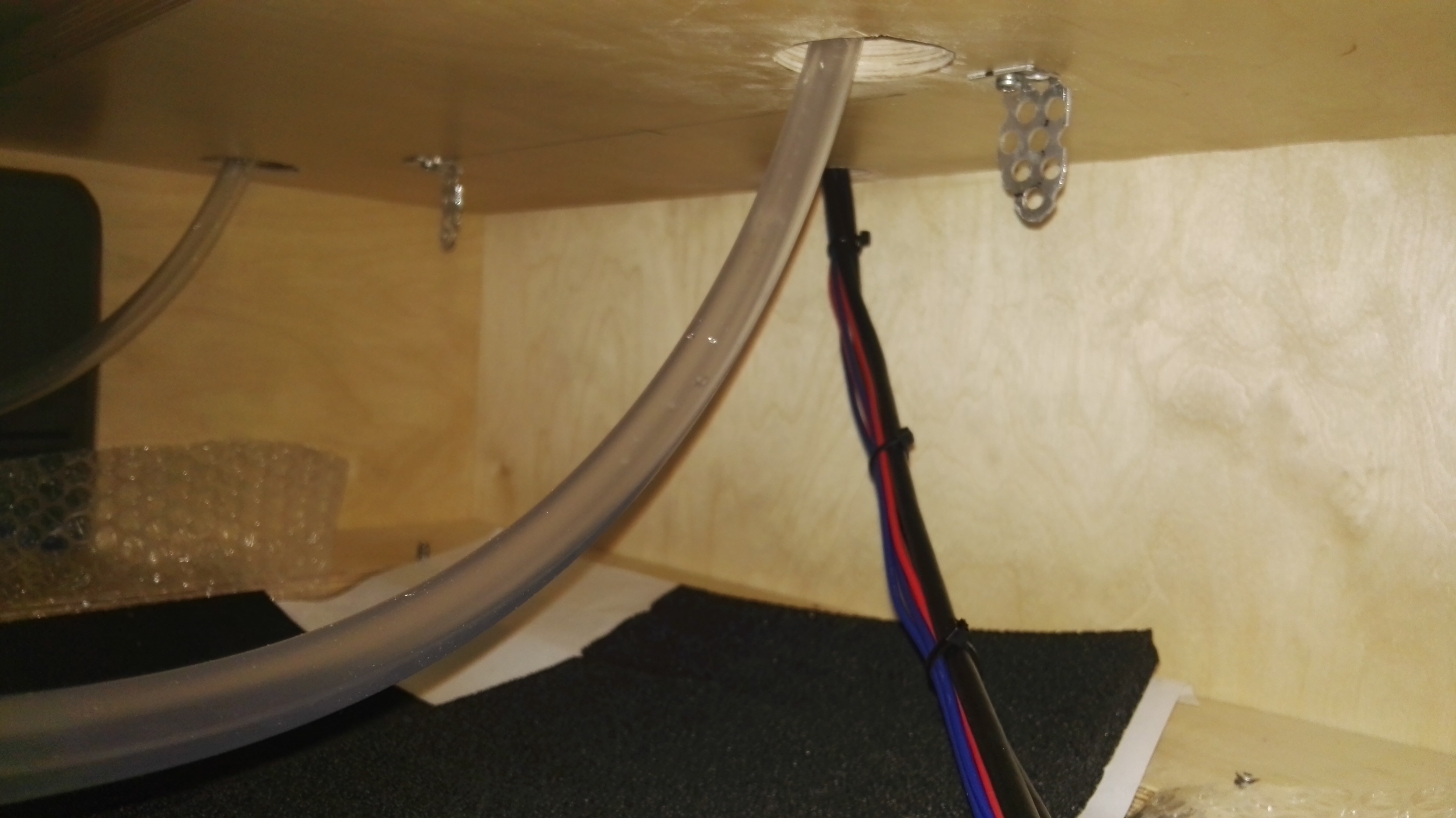

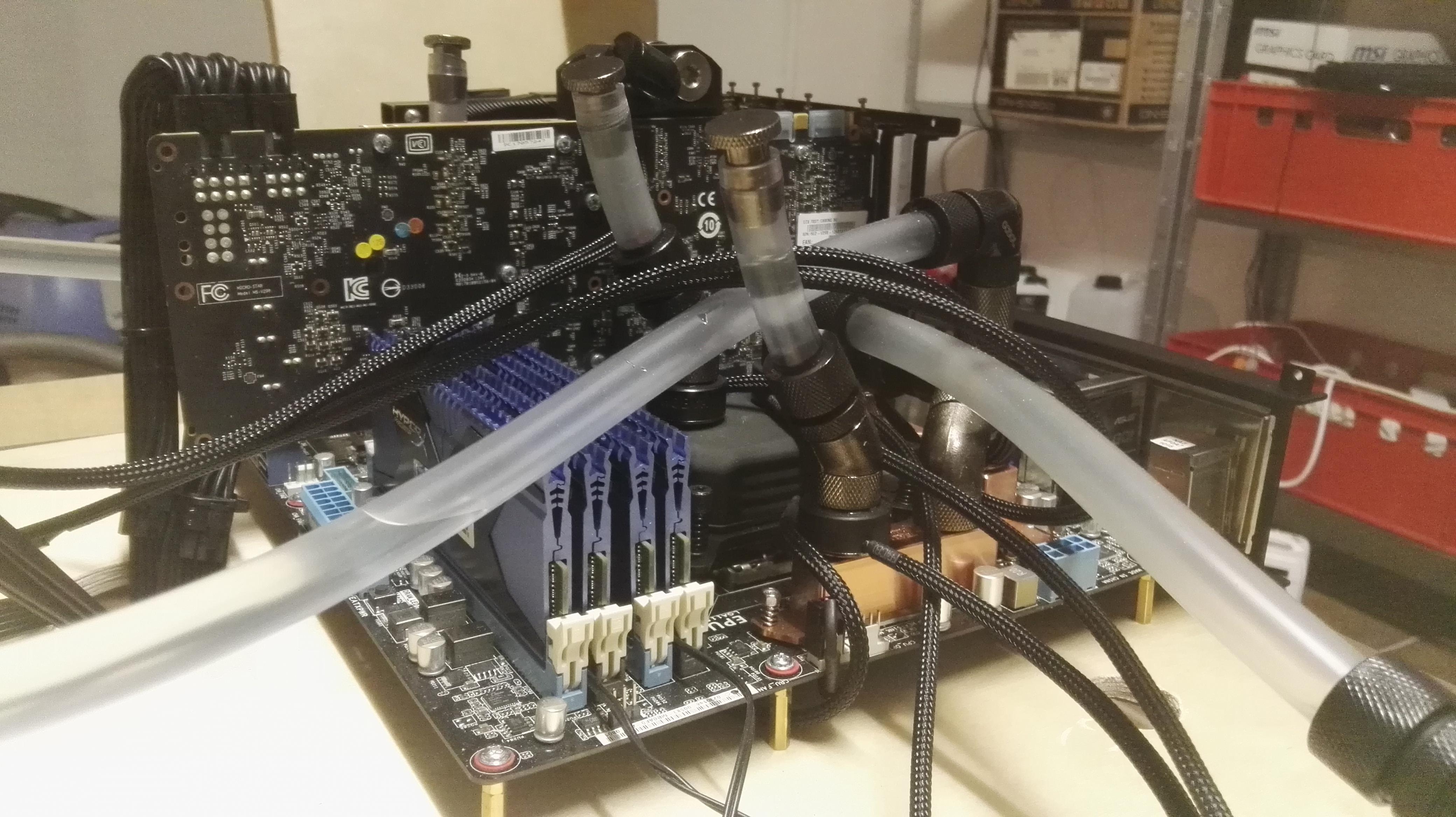

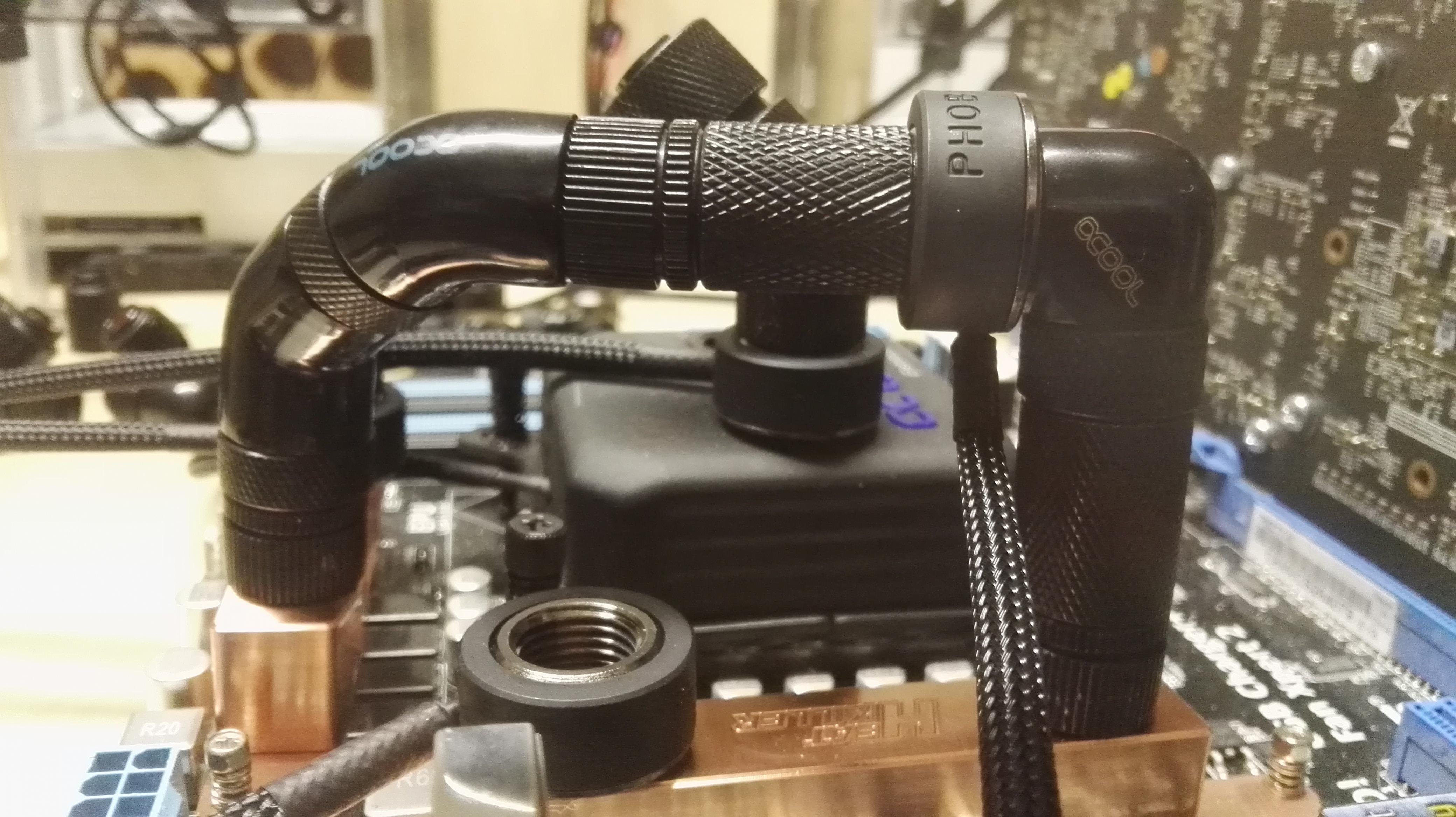

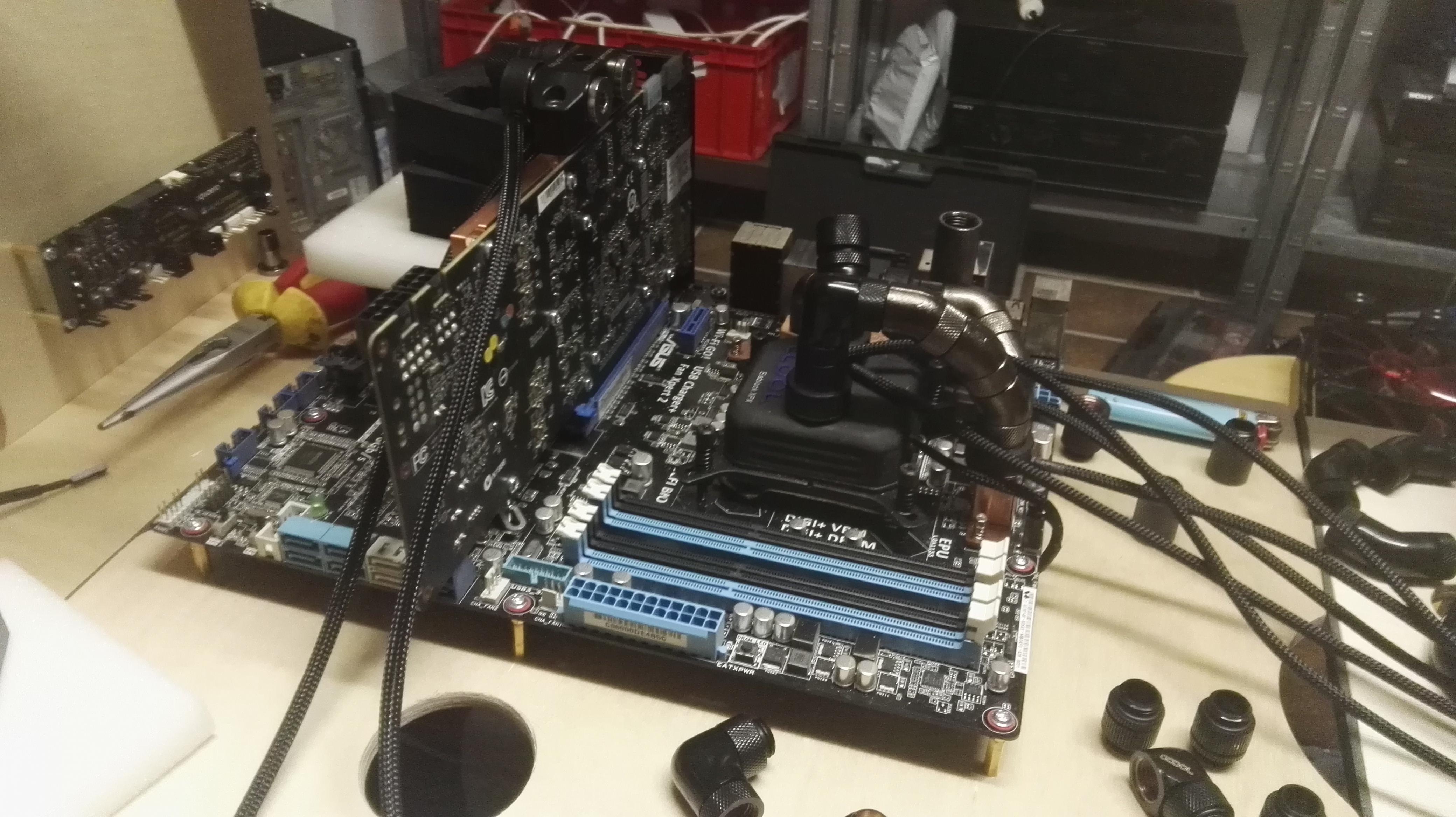

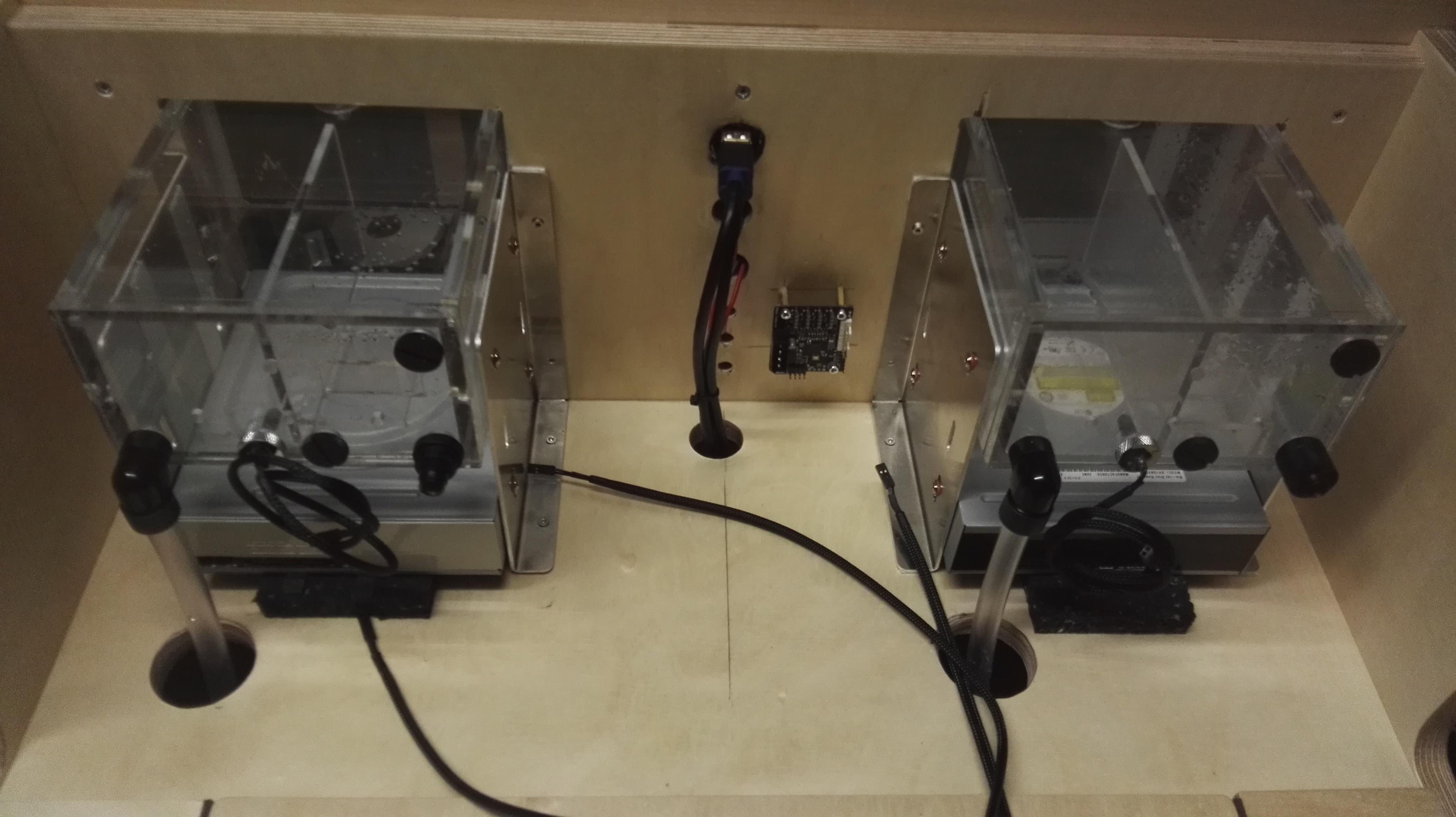

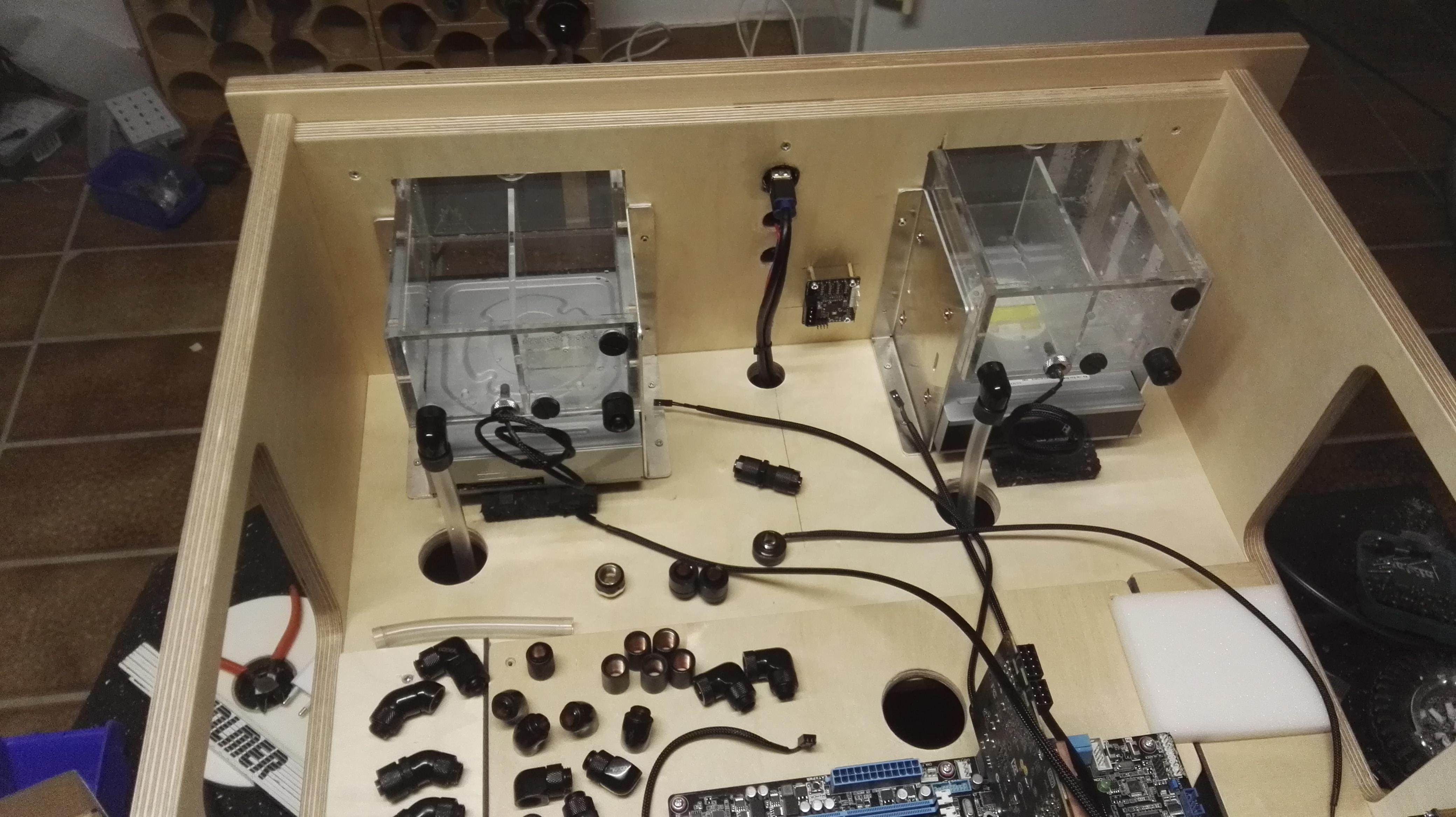

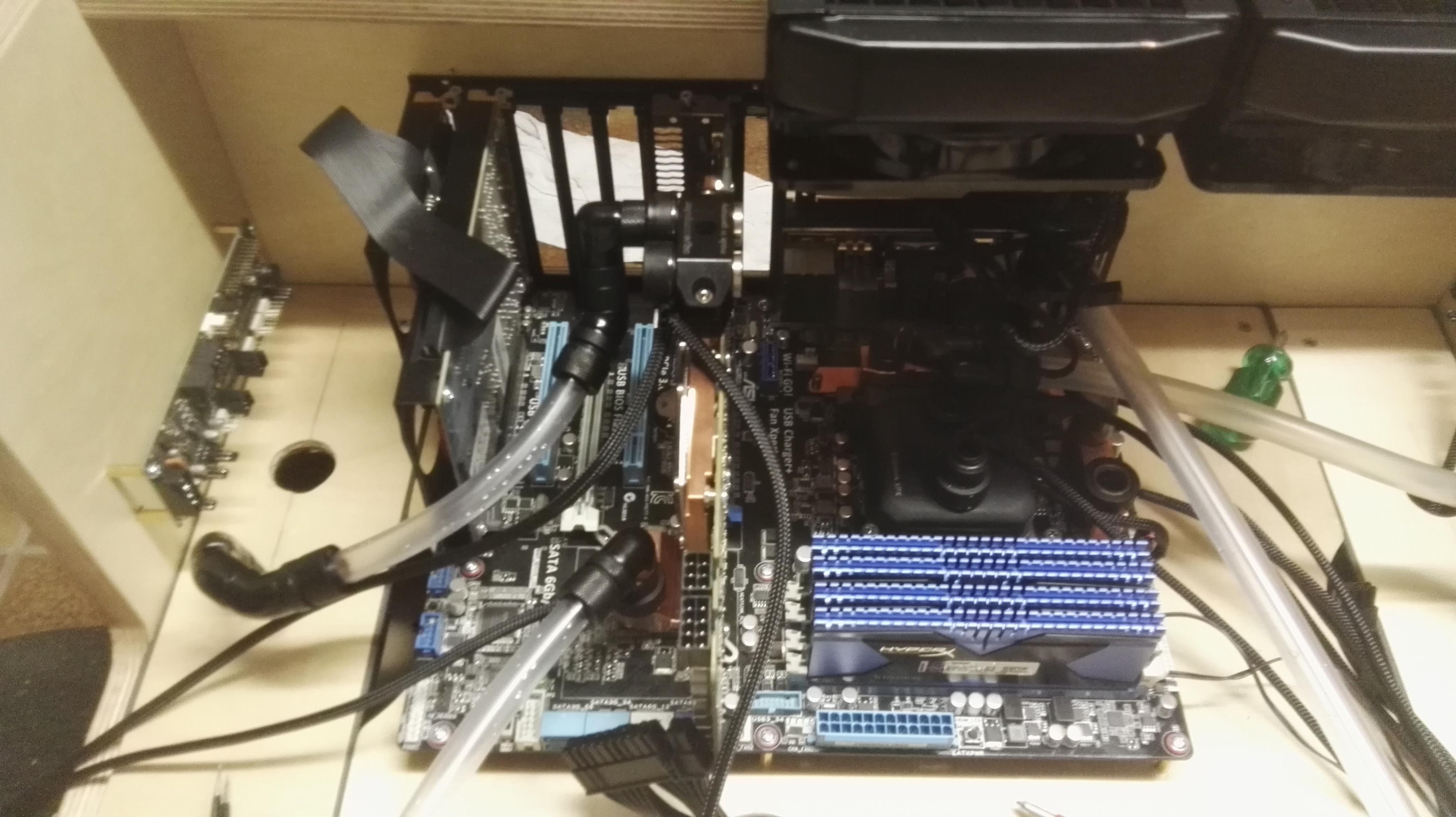

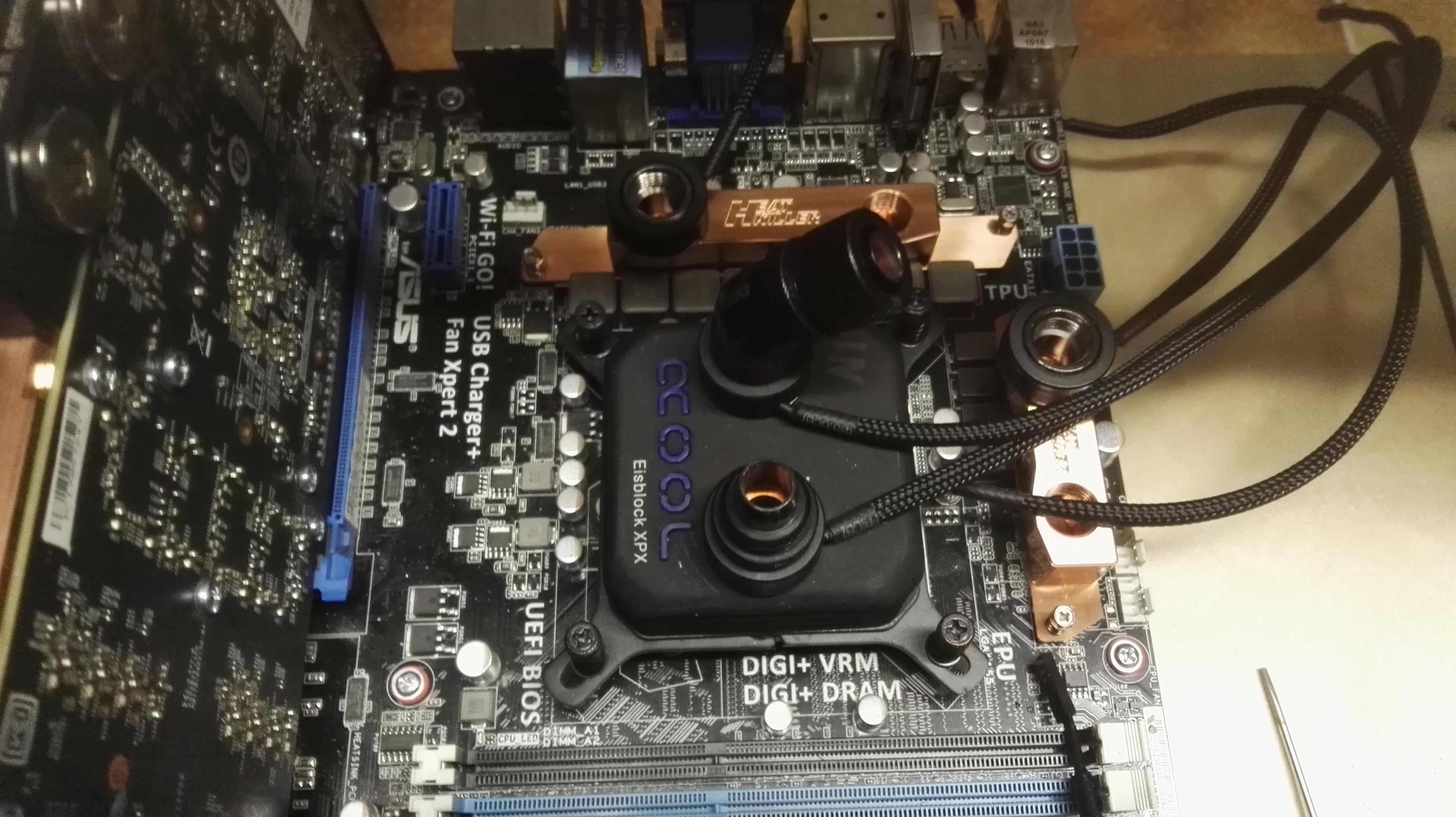

Nach ein paar Bohrungen am Korpus konnte ich mit der Verrohrung beginnen und erste Testläufe von den Wasserkreisen durchführen.











Der Einlauf
Anhang anzeigen 663250
Anhang anzeigen 663248
Anhang anzeigen 663251
Anhang anzeigen 663252
Anhang anzeigen 663253
Anhang anzeigen 663249
Anhang anzeigen 663254

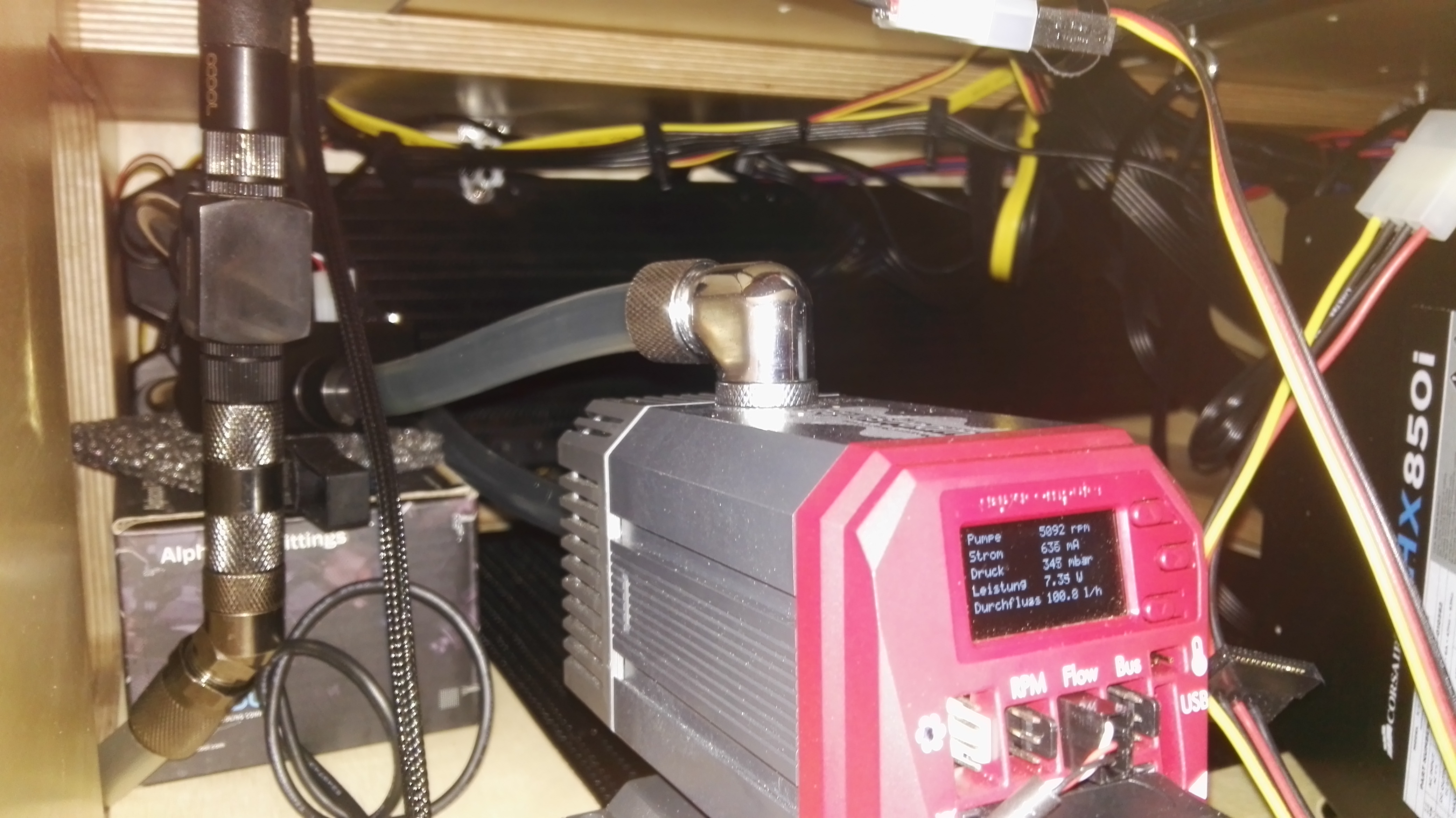

Entlüftung der Wasserkreise ist bei dieser Bauform, wie man sieht ein Traum, obwohl das Teil so um die (vermutlich) 30 bis 40 Kilo hat.


Hier mal ein paar Durchflussergebnisse vom CPU- und GPU-Kreis. Ich geb immer Min (3000rpm) und Max ("6000"rpm) der Aquastream an:
CPU: 36/73 l/h (hier stimmt was nicht, das muss ich nochmal checken oder die Heatkiller der SW minden den Durchfluss so, das wird sich noch zeigen)
GPU: 89/151 l/h (der schaut super aus)
-------------------Hier ein paar Fragen an euch----------------------------------
Was sagt ihr zu den Durchfluss im CPU-Kreis, sind die Heatkiller so grasse Durchfluss Kill?
