Projekt [Worklog] Neubau eines alten Bekannten Projekt "Battlefield"

[ivory2k20]

Vorwort​

Hallo CB endlich mal wieder etwas zum Vorzeigen.

Das Projekt ist ganz anders gestartet, wie es bis zum Schluss endete. Die Ursprüngliche Idee war ein „S.T.A.L.K.E.R. 2: Heart of Chornobyl“ Projekt zu bauen aus vielen Gründen wurde daraus dann aber bis zum Schluss ein Battlefield 6 Case-Mod mit vielen Extras… Ehm ja, das ist die kurze Version, eigentlich war es die Zeit die mir bis zum Schluss gefehlt hat um bis zum Release von S.T.A.L.K.E.R. 2 ein fertiges Projekt zu liefern, leider auch für den Release von Battlefield 6 jedoch zur Season 2 war es dann fertig… So viel zur Geschichte des Projekt jetzt aber zum Konzept.

Das Projekt​

Einige wissen vielleicht von meiner Teilnahem am Modding Contest im HWL hier der Link zum Worklog für jene die es verpasst haben -> [hardwareLuxx Modding Contest 2021]: Projekt „富士山“ - ivory2k14

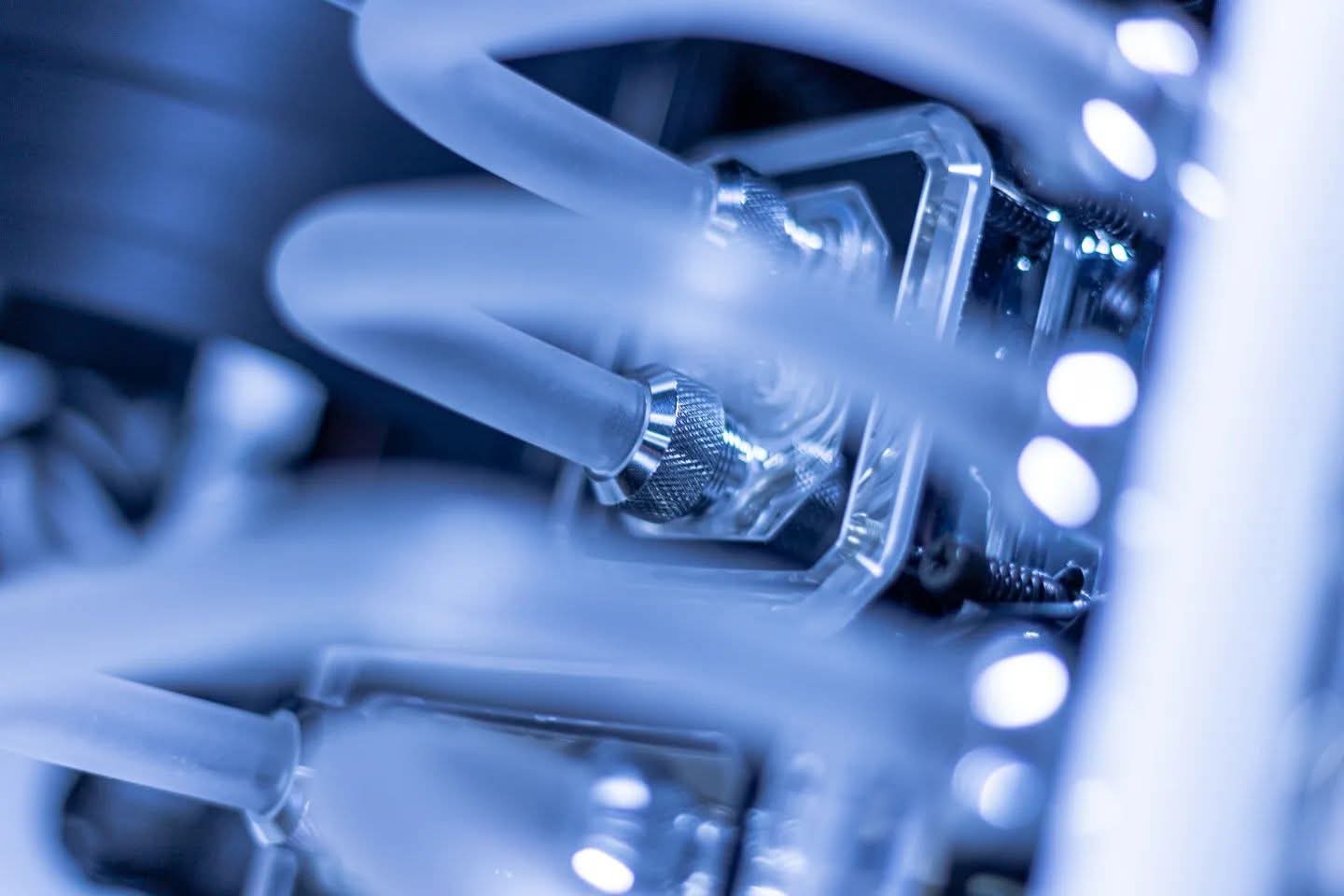

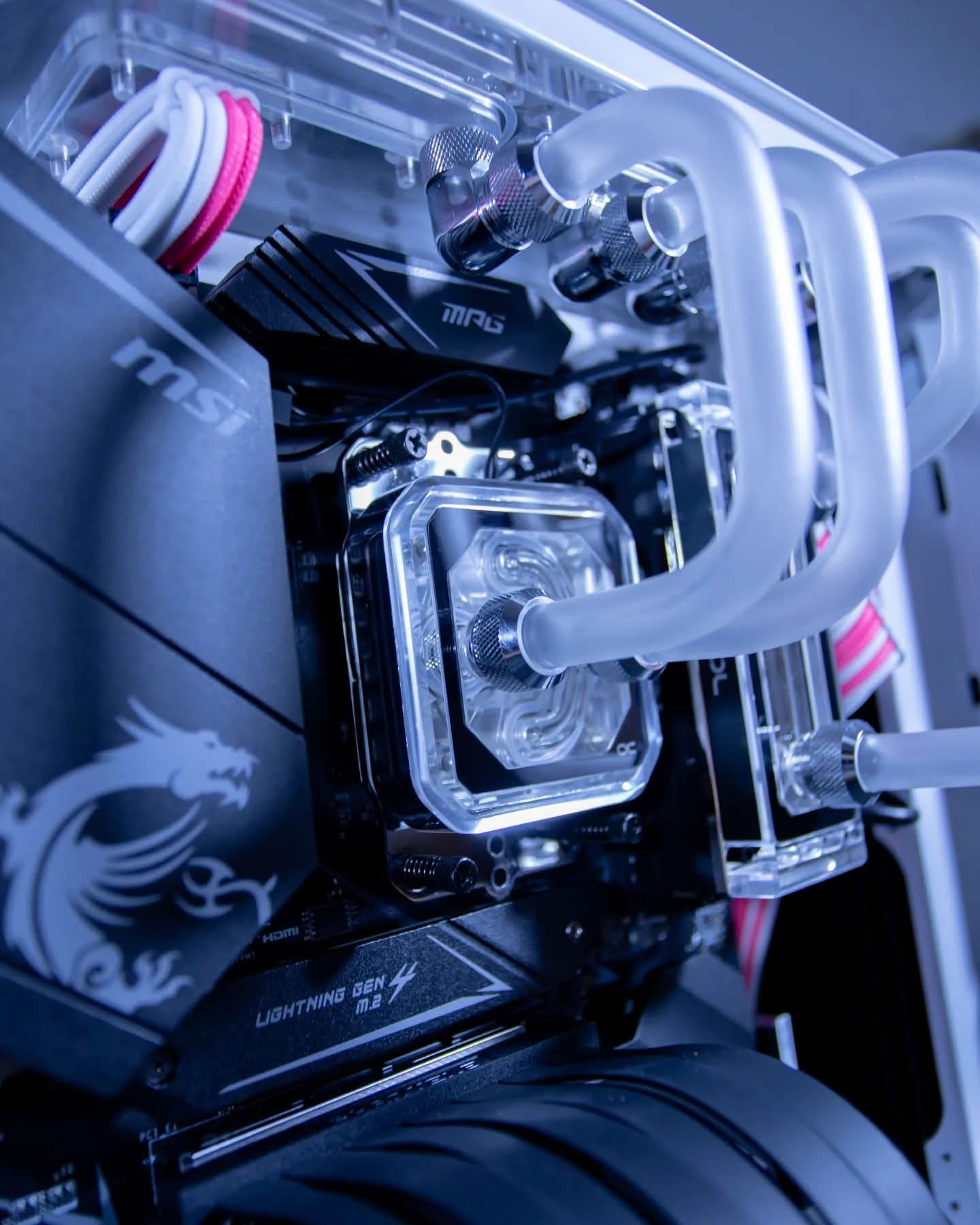

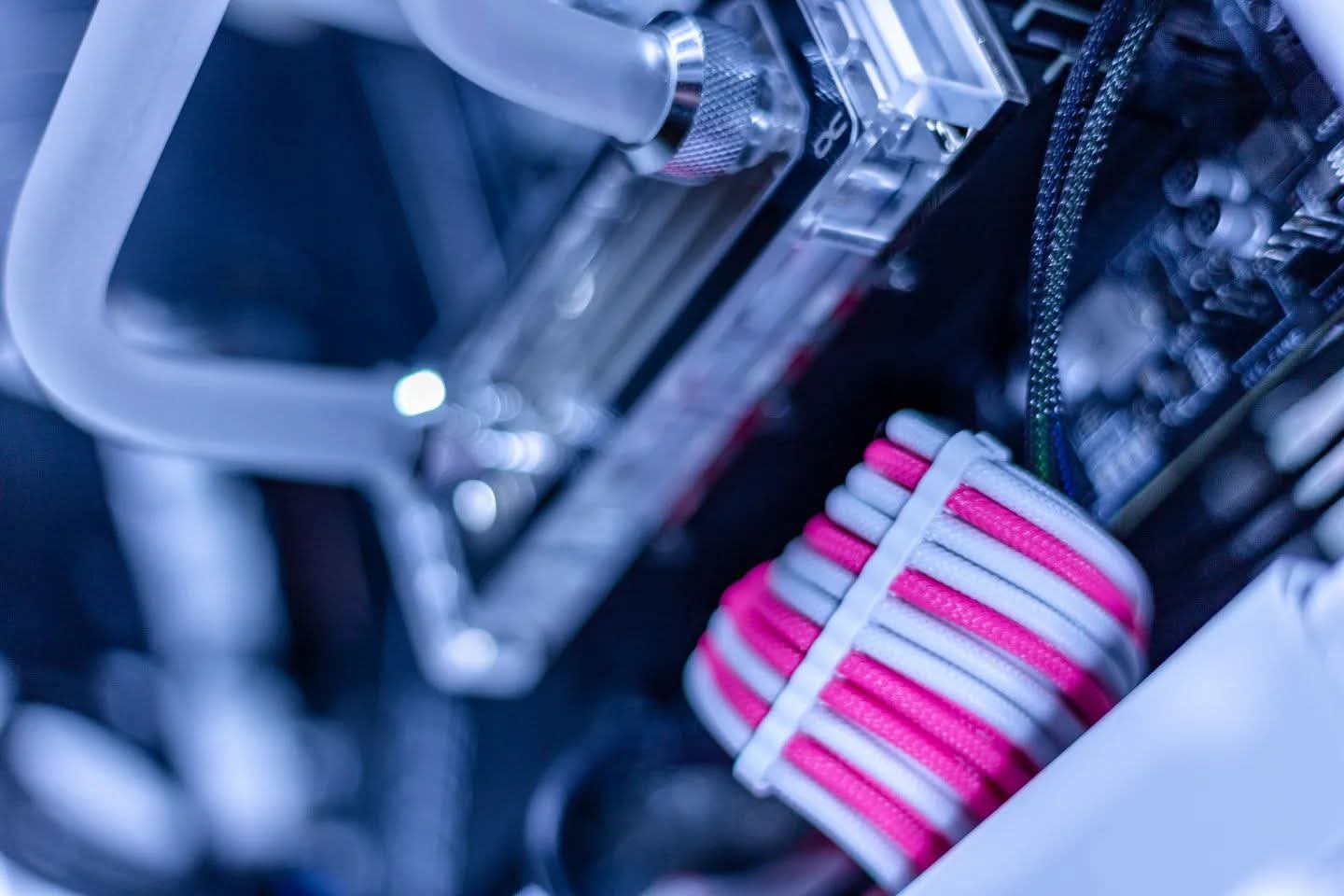

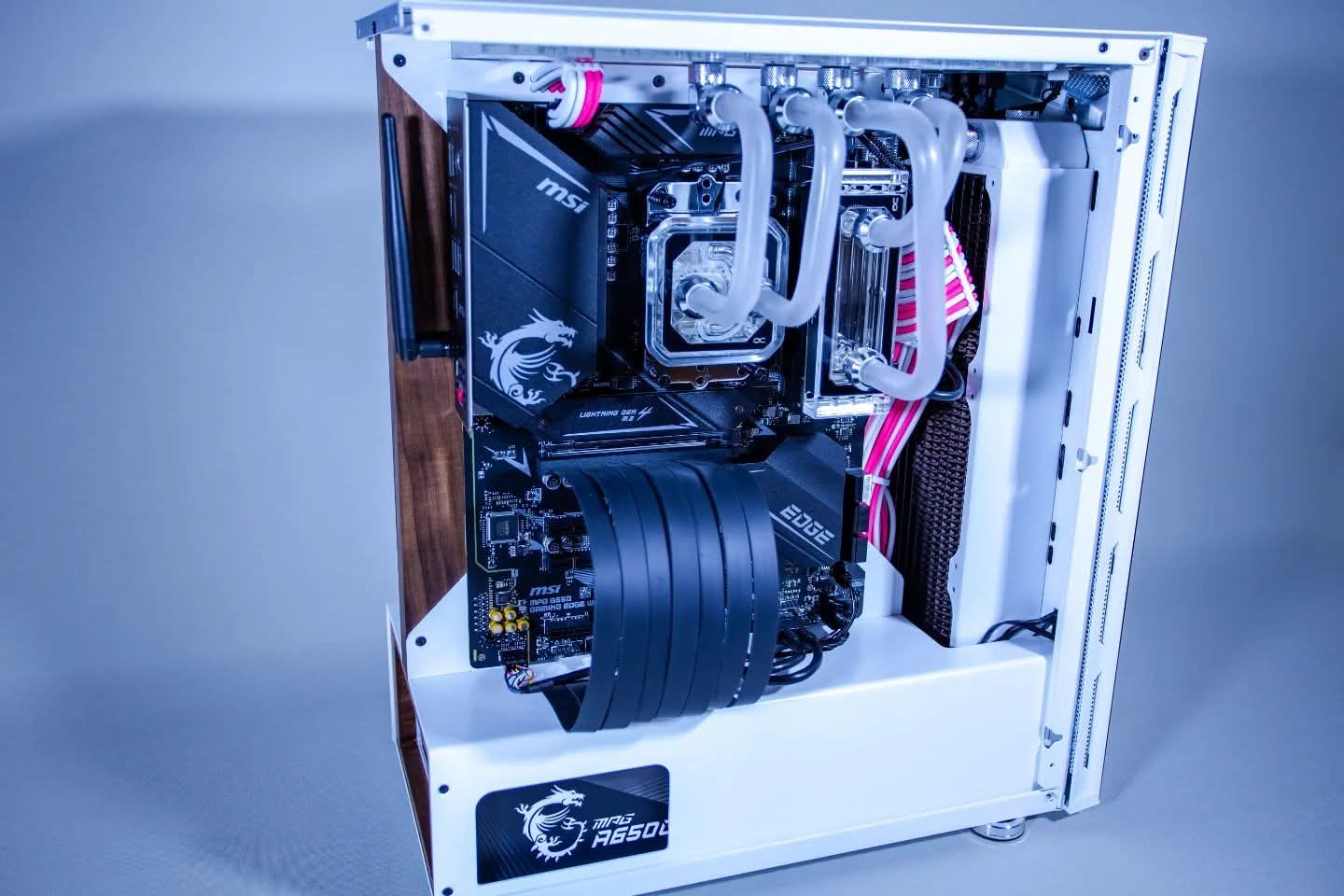

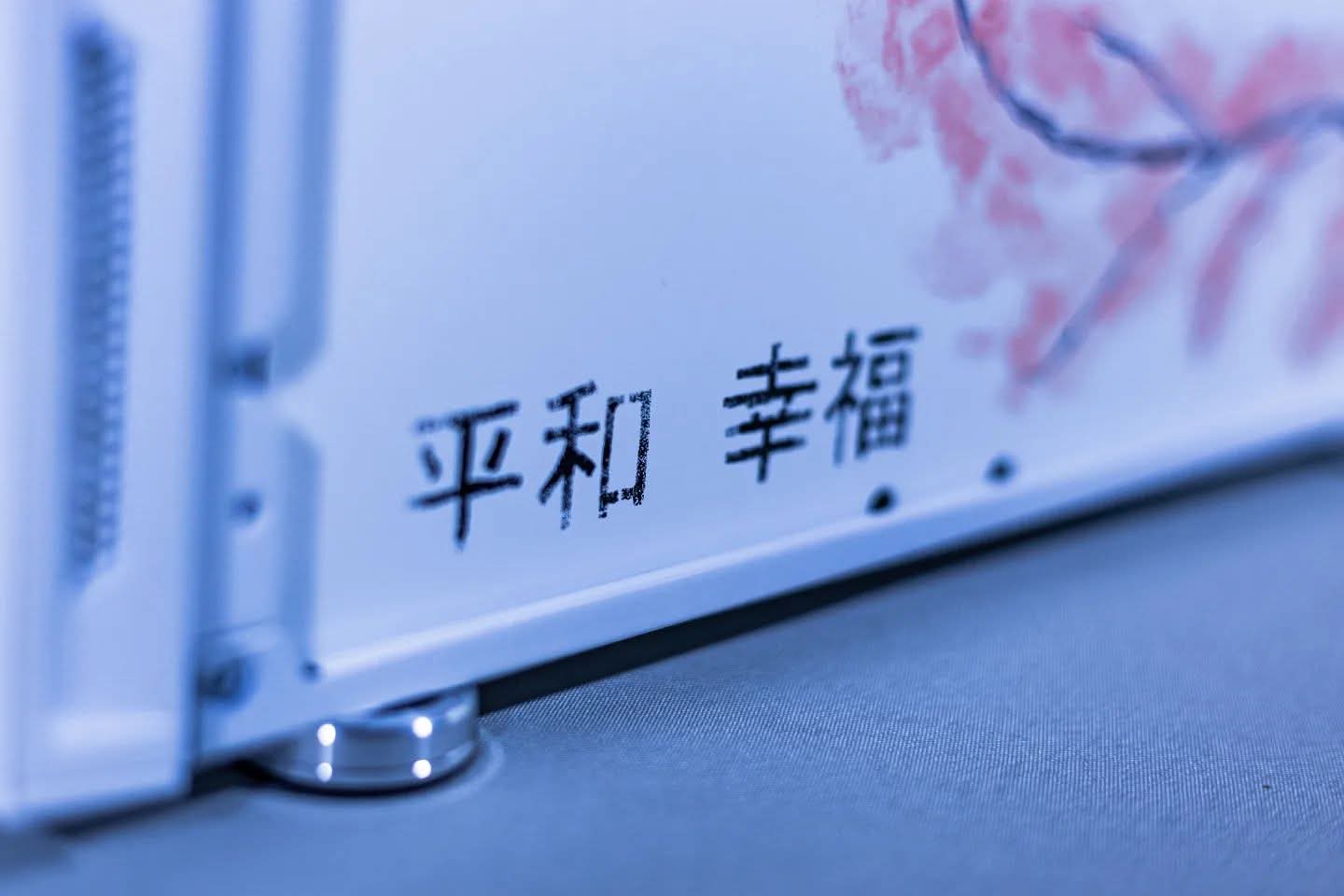

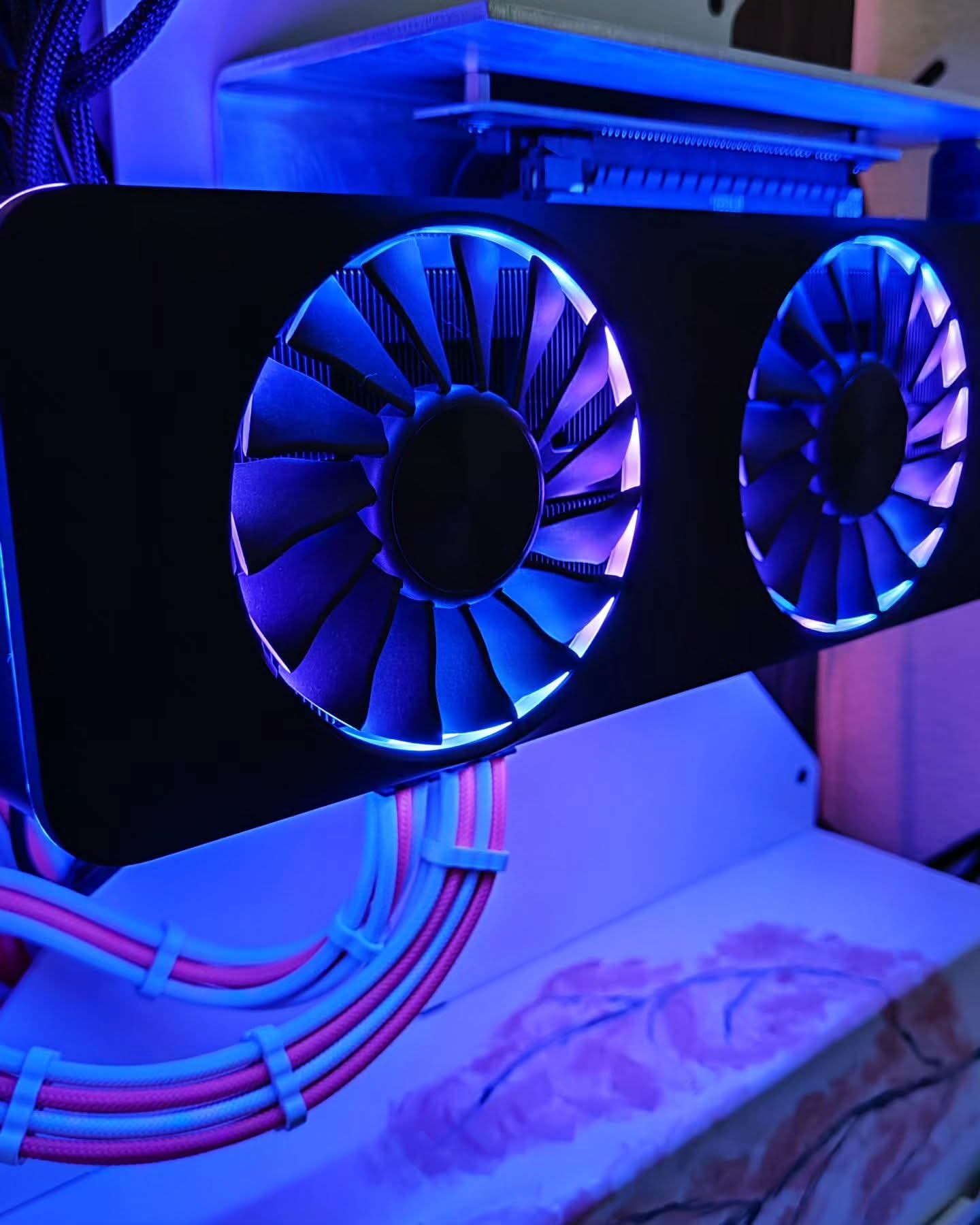

Hier einige Bilder denn die Imgur Datei scheint nicht mehr zu existieren:

Spoiler

Der PC stand bei mir auf dem Schreibtisch und mir war das dann doch alles etwas zu langweilig etwas Neues musste her. Aber das Case und die HW zu verschrotten war mir dann doch etwas zu schade, denn er lief gut und für meine Zwecke etwas Fusion 360, Bild und Videobearbeitung und ab und an etwas Gaming, wenn es die Zeit zulässt. Die GPU wurde im Laufe der Jahre durch eine Intel Arc A 770 getauscht das war das einzige.


Kurz dazu wie ich eigentlich auf diese Idee kam so ein Projekt zu starten.
Die Szene verfolge ich bereits einige Jahre und man kommt mit der Zeit auch mit vielen Menschen in Kontakt und wird auch von vielen großen Namen inspiriert wie z.B.:

Blue Horse Studio: https://www.instagram.com/bluehorse.studios/

AK Mod: https://www.instagram.com/akmodtw/

JMDF: https://www.instagram.com/jmdf_th/

Moddingcafe: https://www.instagram.com/moddingcafe/

CzugA: https://www.instagram.com/czuga/

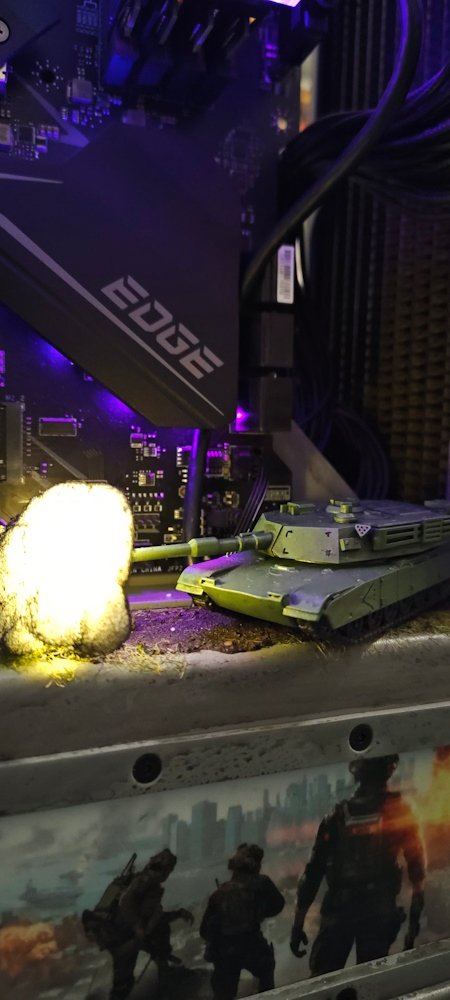

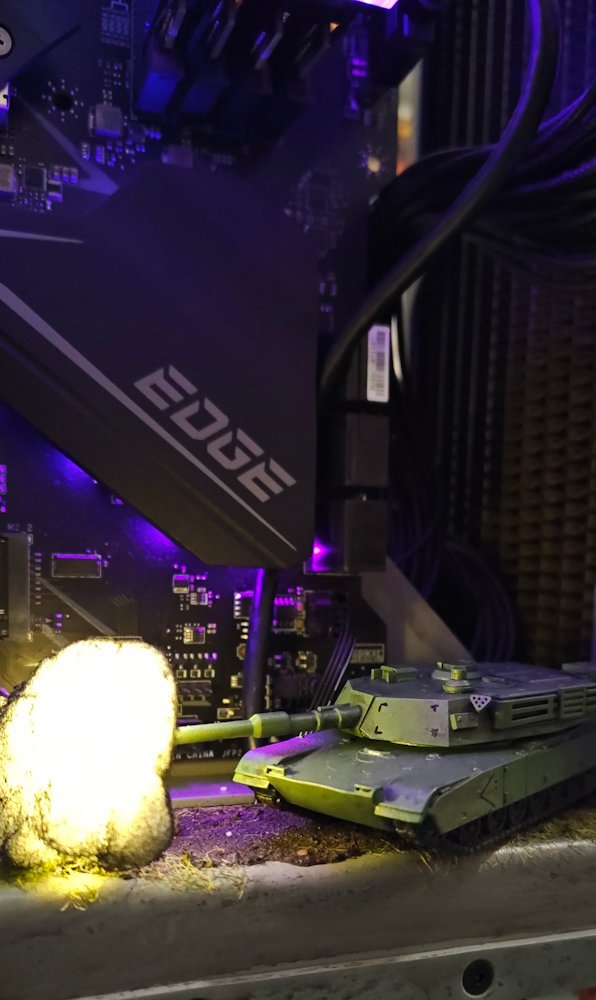

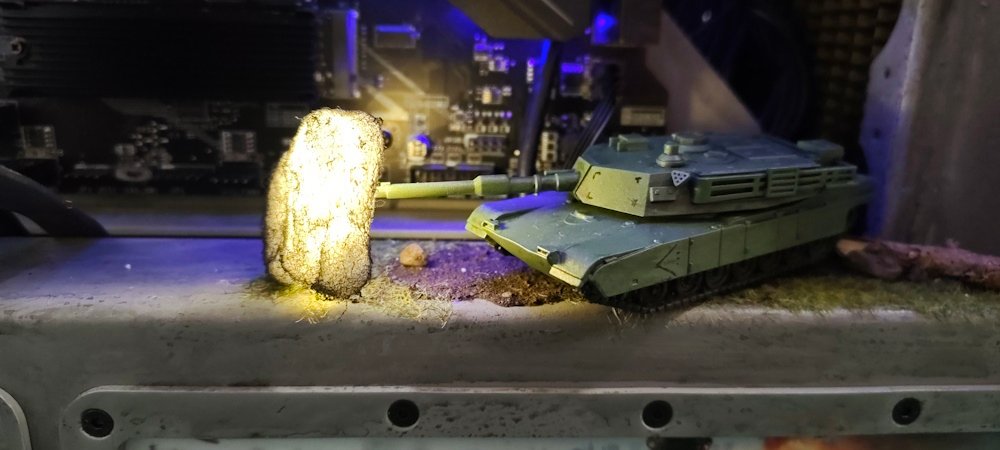

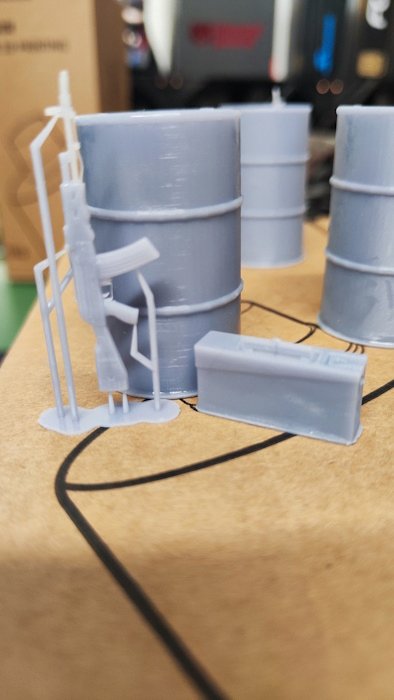

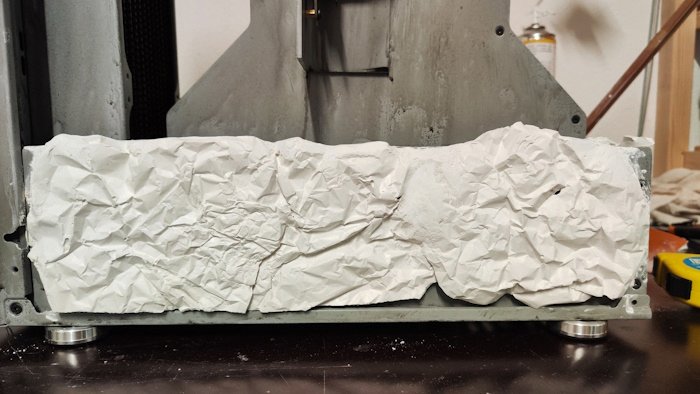

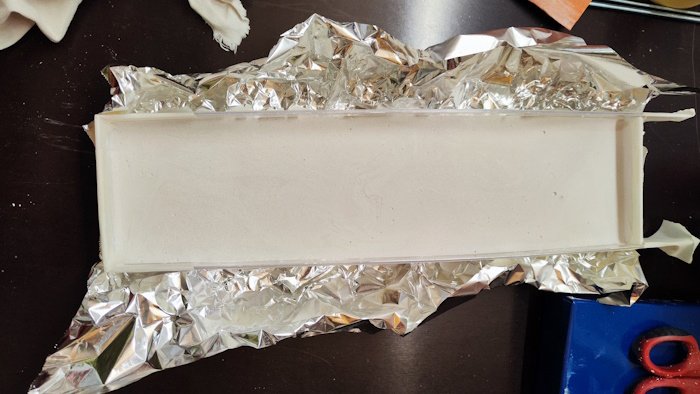

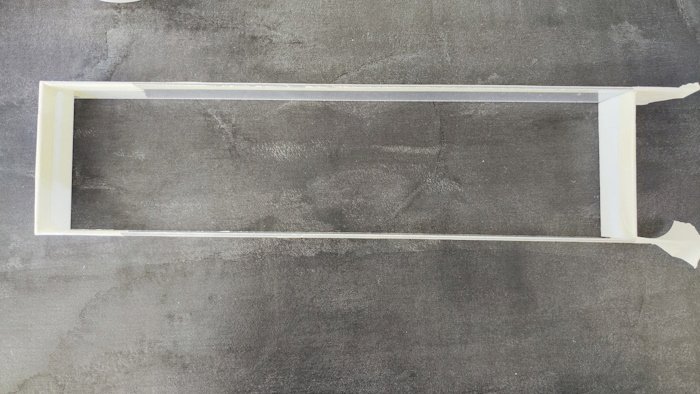

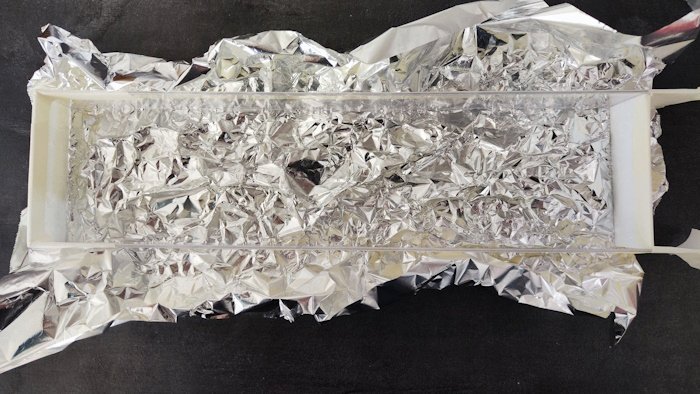

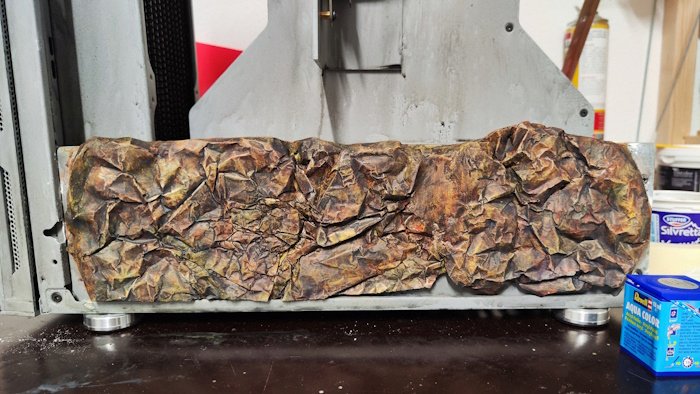

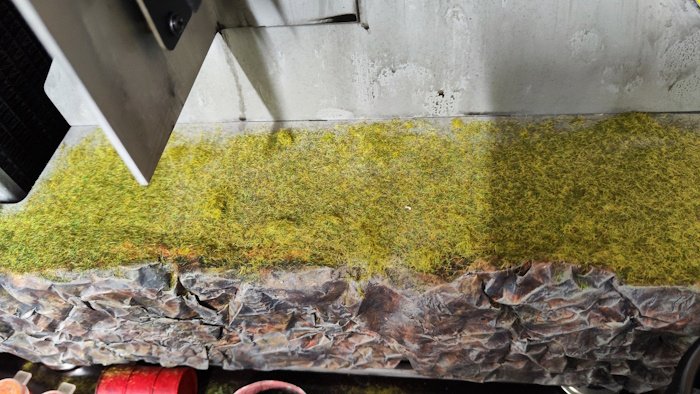

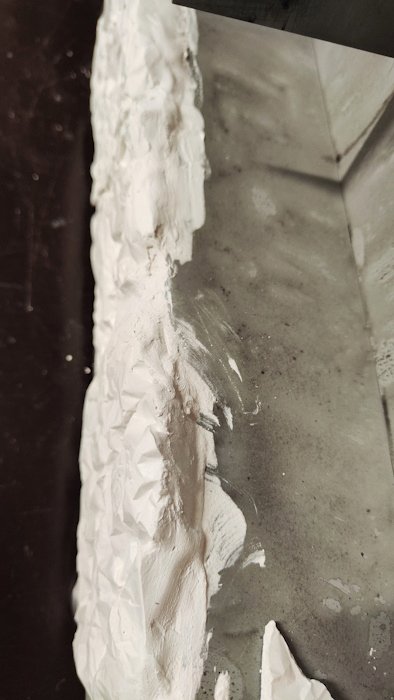

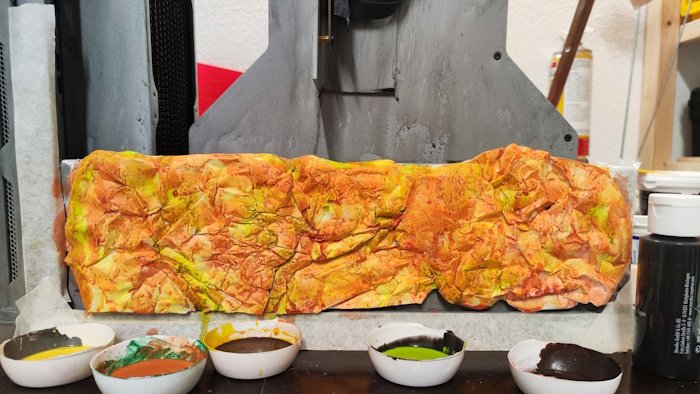

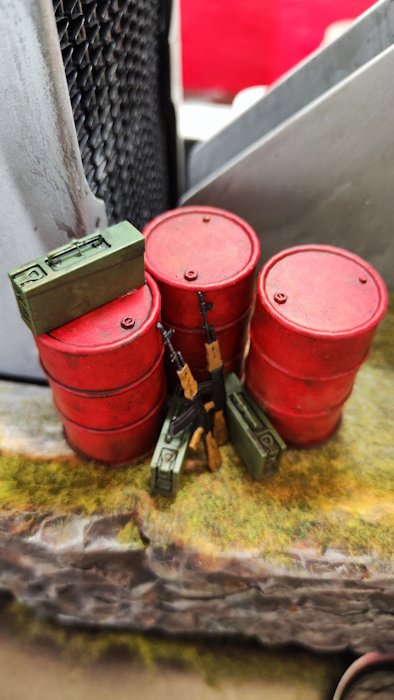

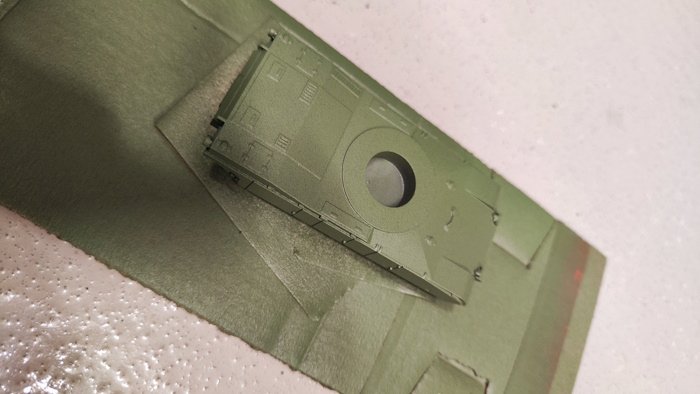

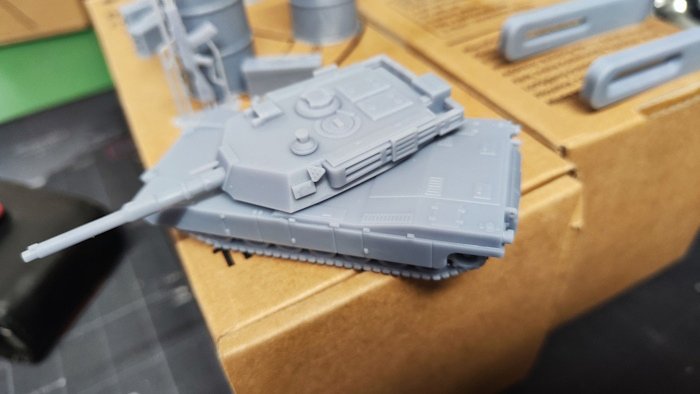

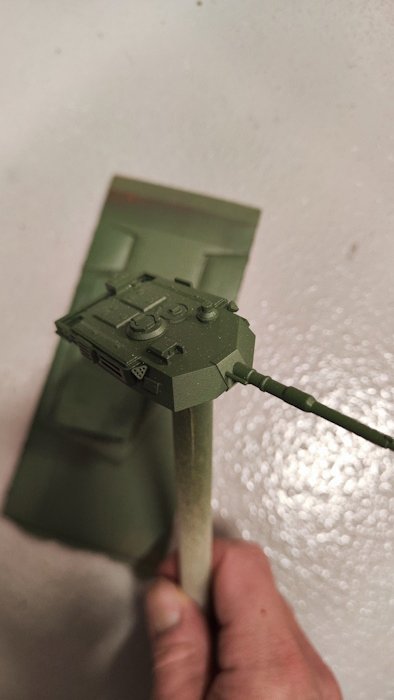

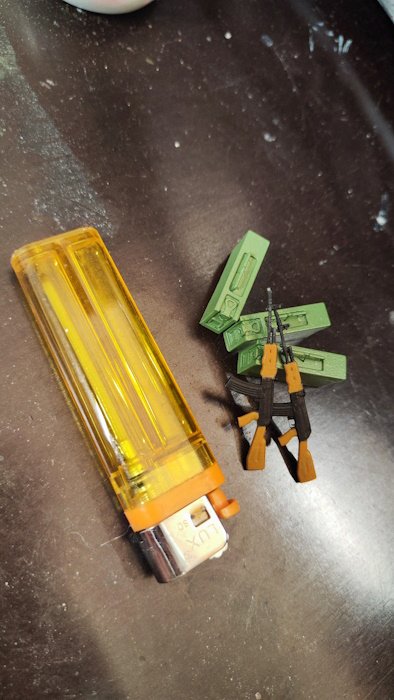

Es war an der Zeit etwas Neues zu probieren der einfache Case Mod war mir dann doch etwas zu langweilig deshalb die Idee, warum nicht ein Diorama mit allem Drum und Dran…

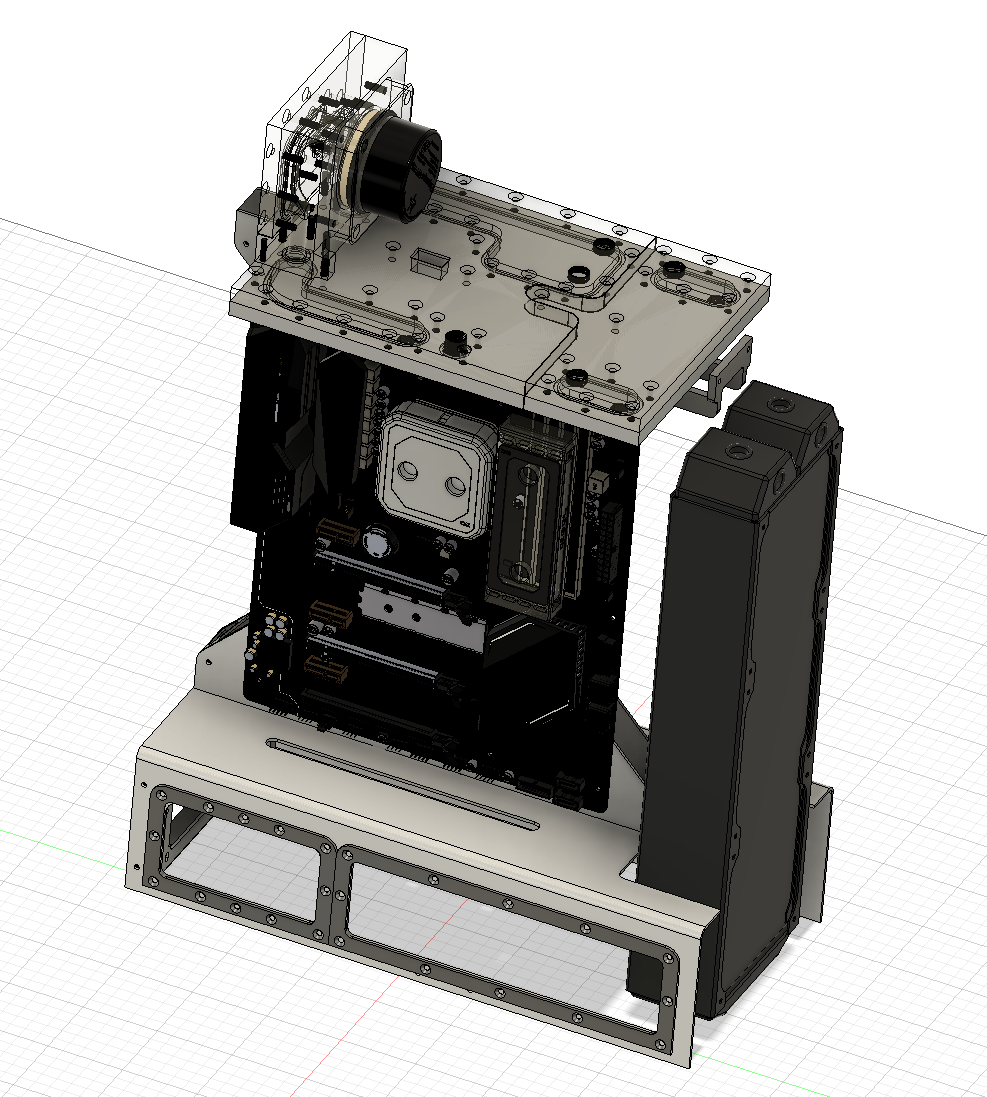

Nach einigen Gedankenspielchen und Skizzen war das Konzept dann einigermaßen klar.

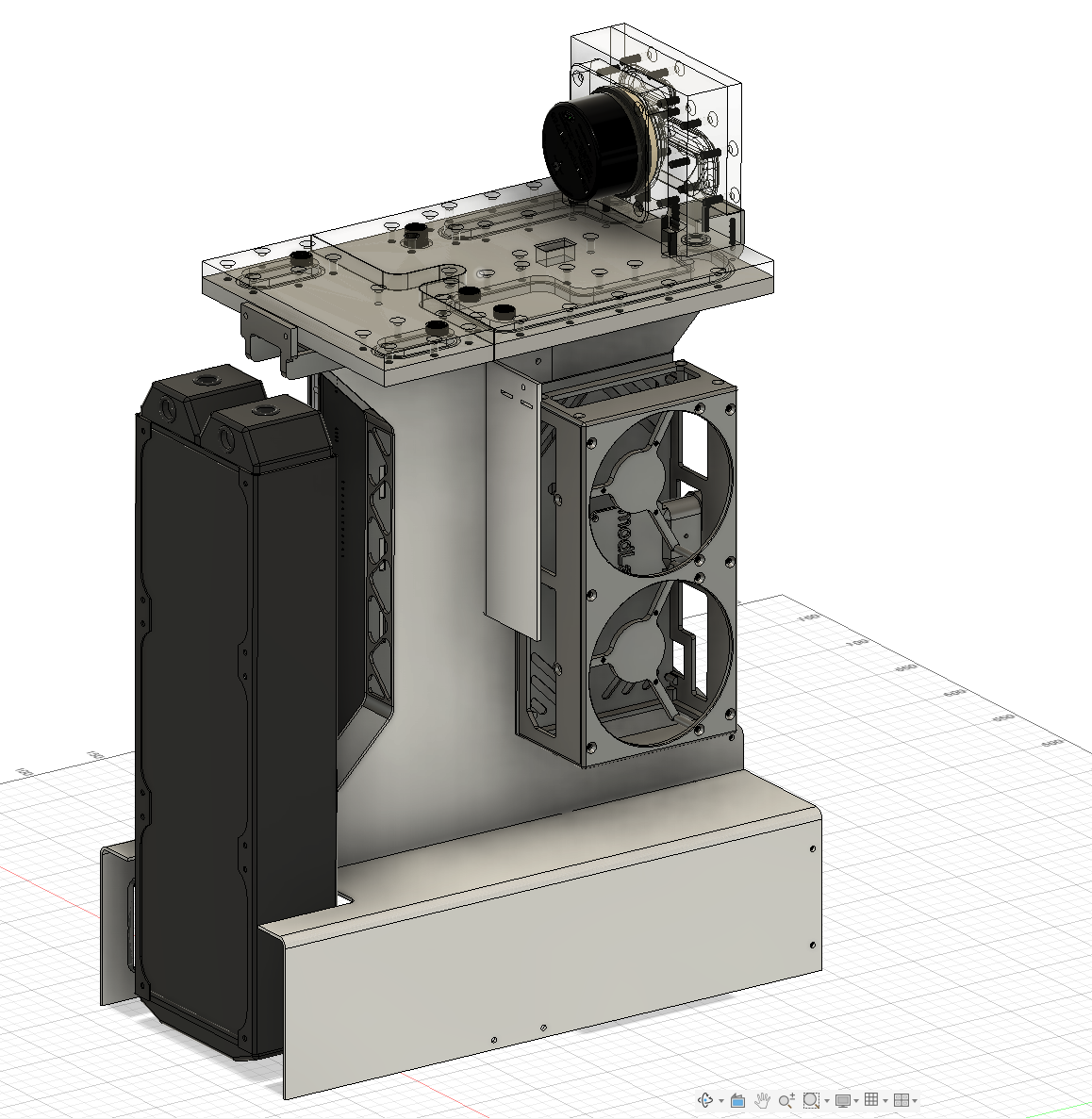

Ihr kennt das sicher im Fusion 360 alles modelliert und bereit loszulegen da kommt euch die Idee…

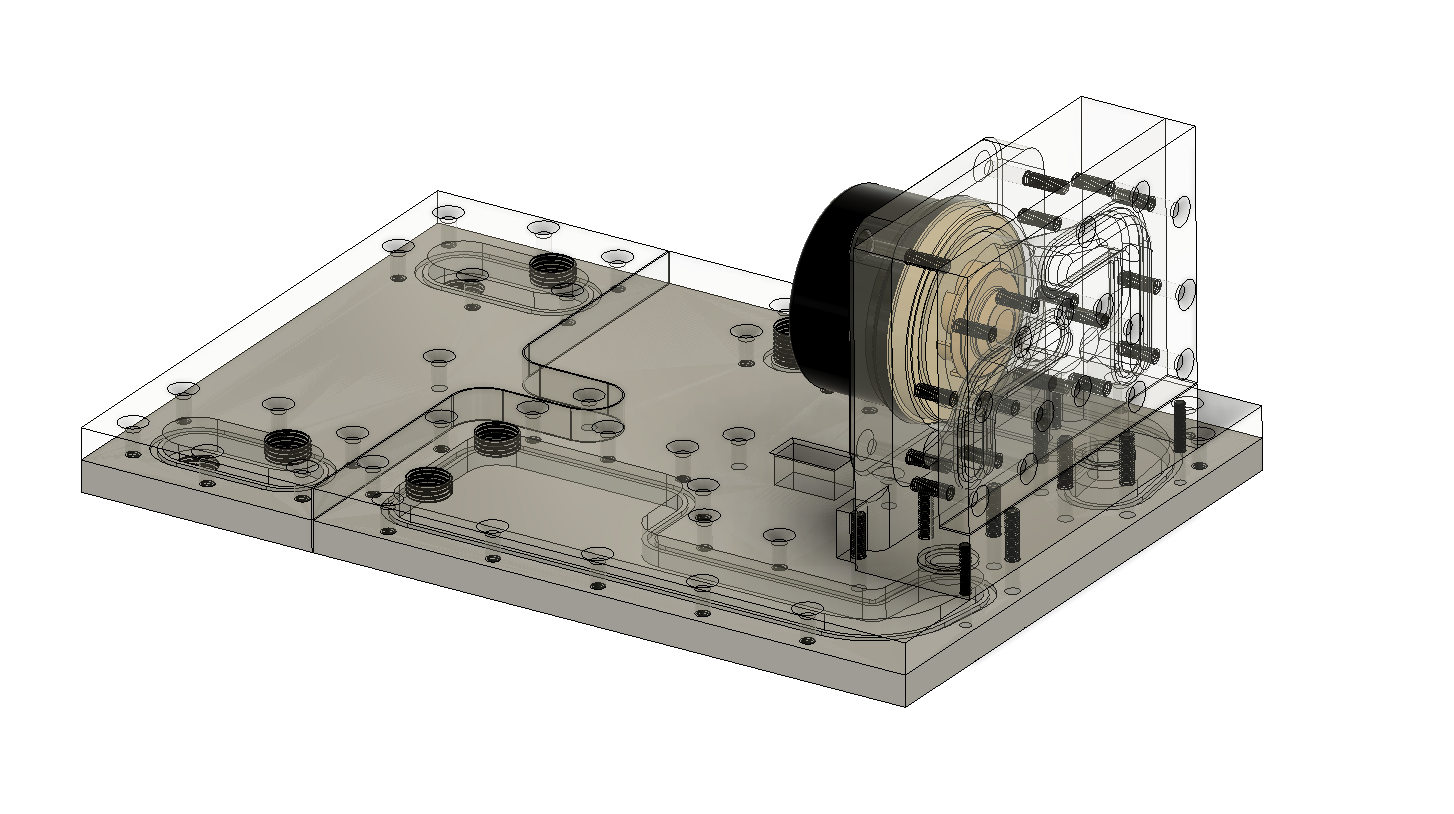

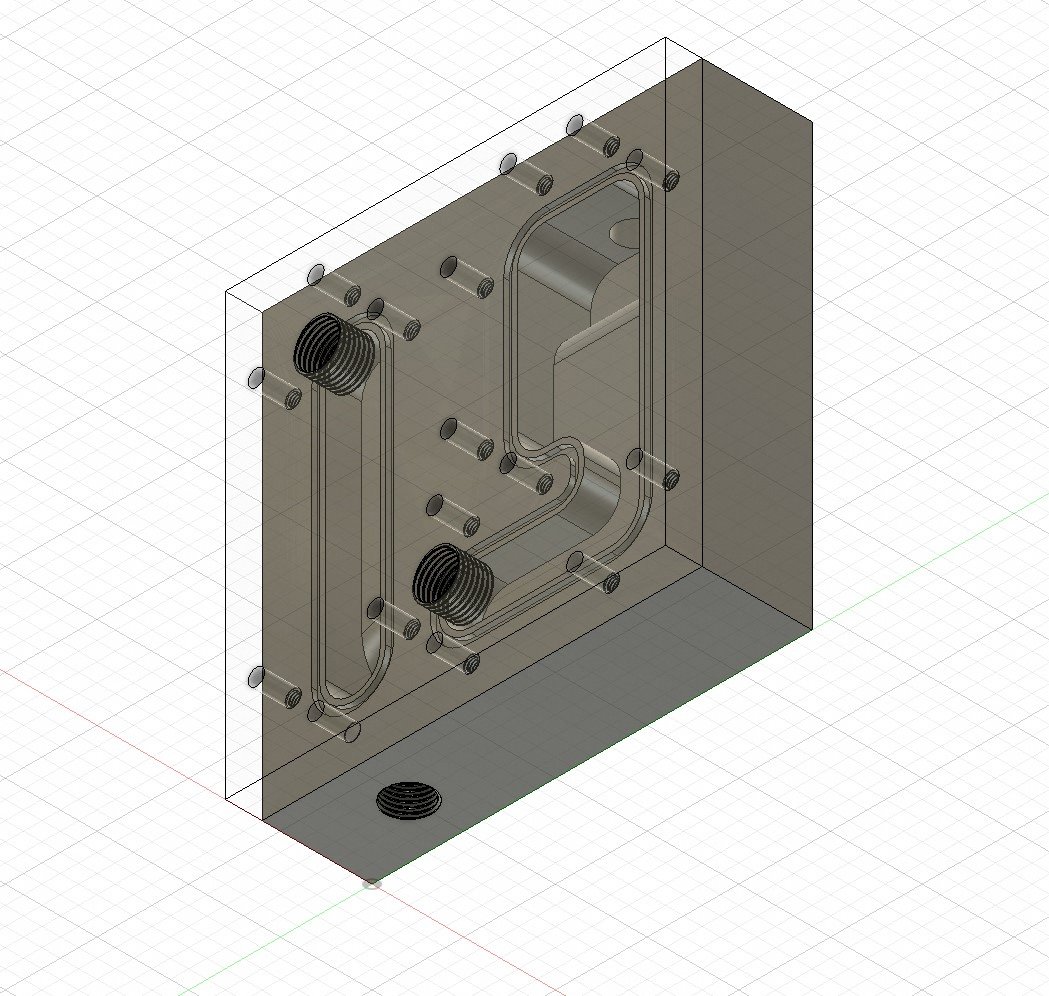

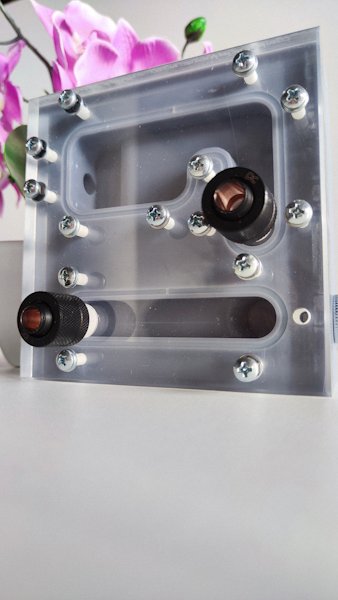

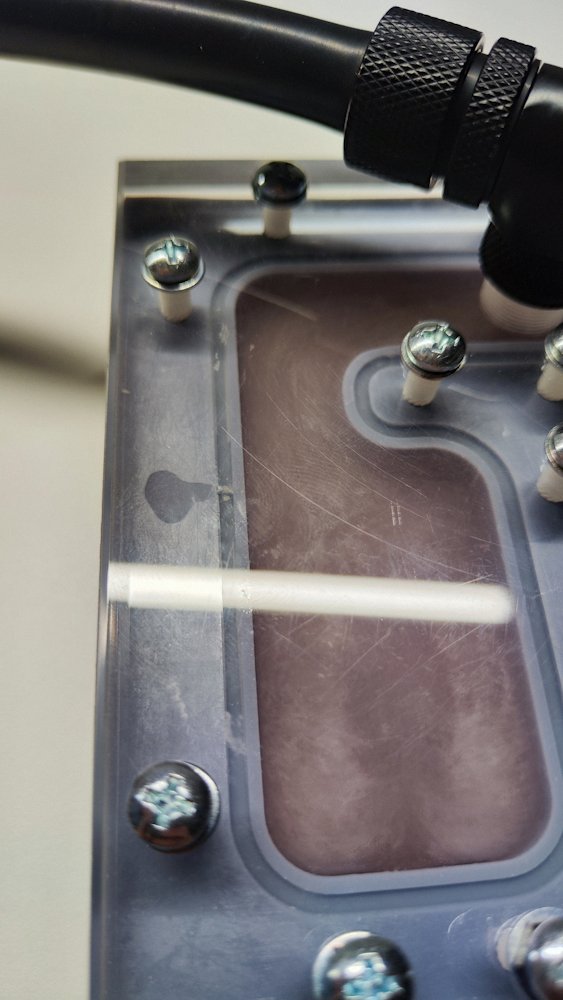

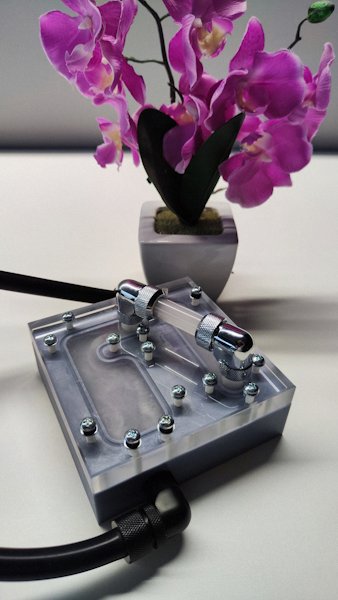

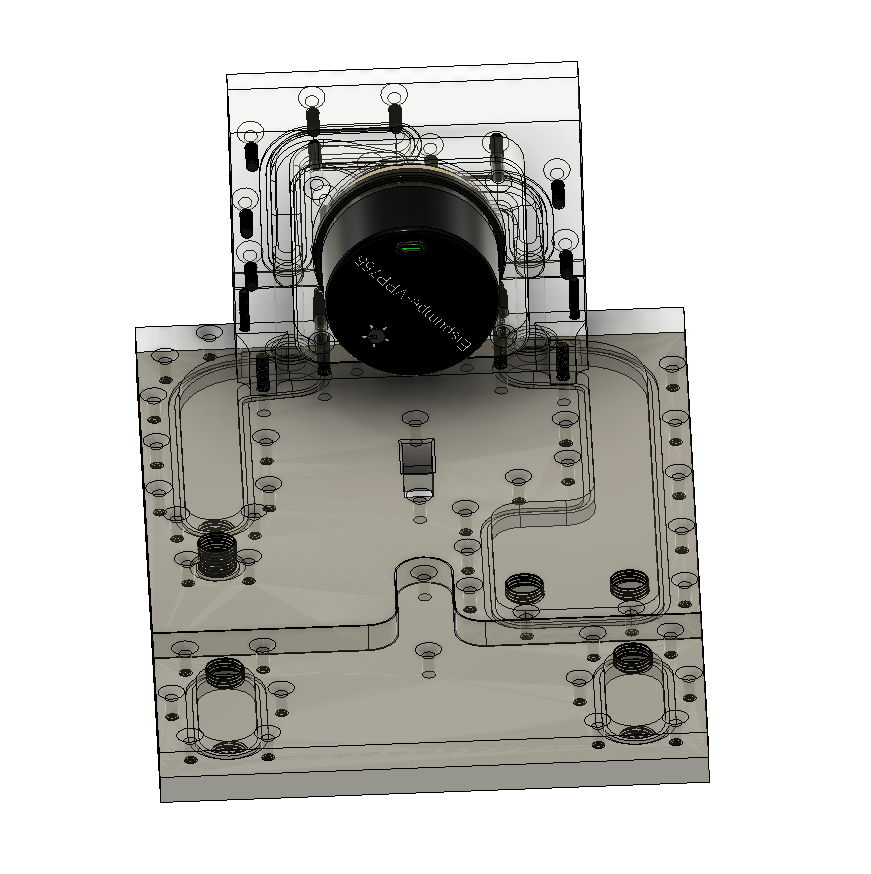

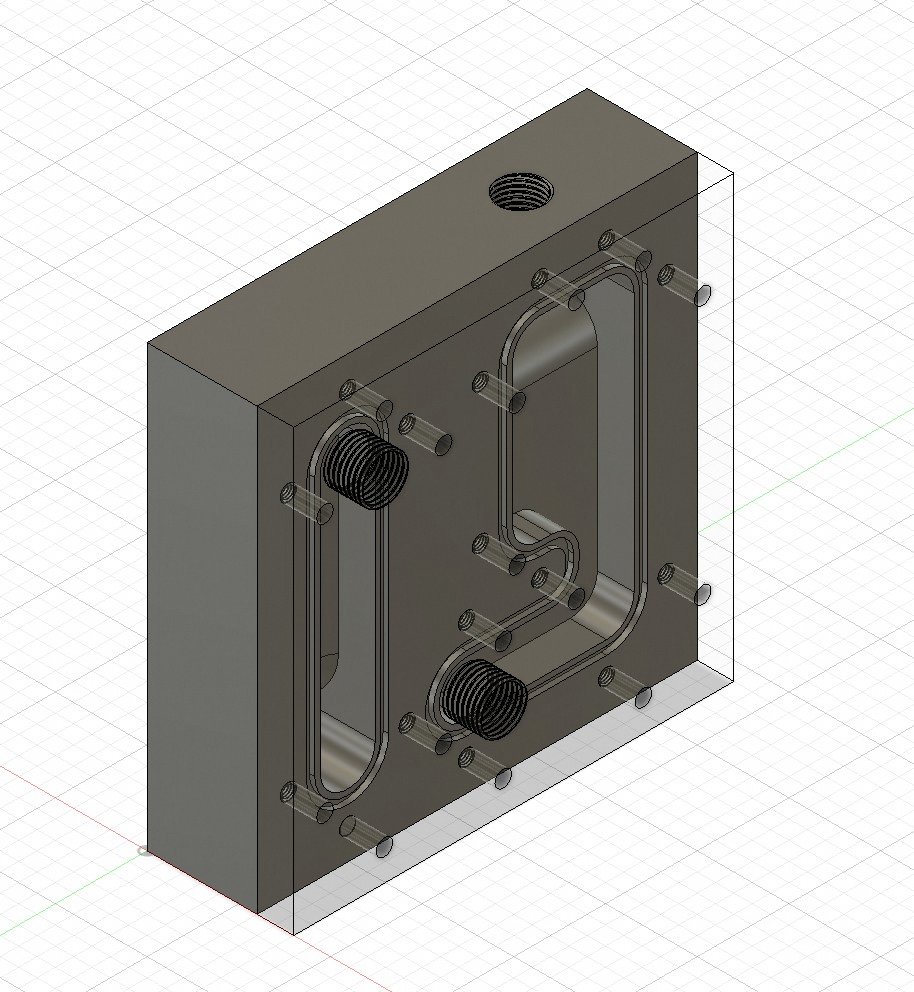

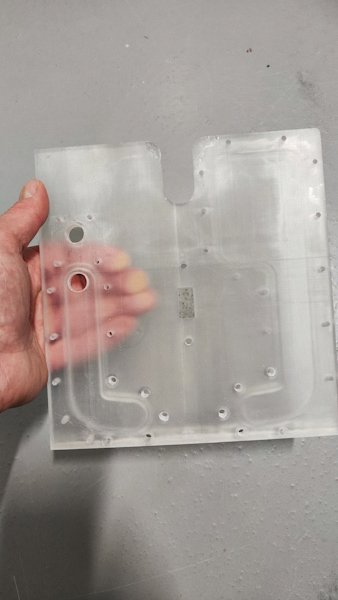

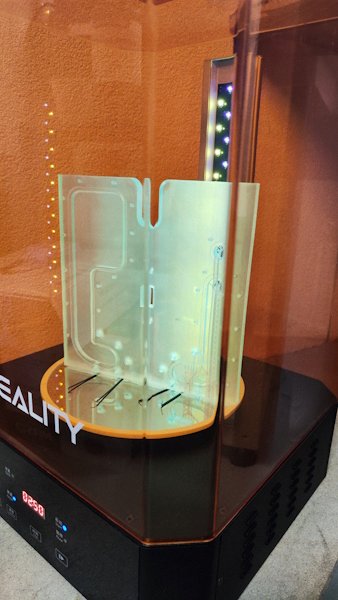

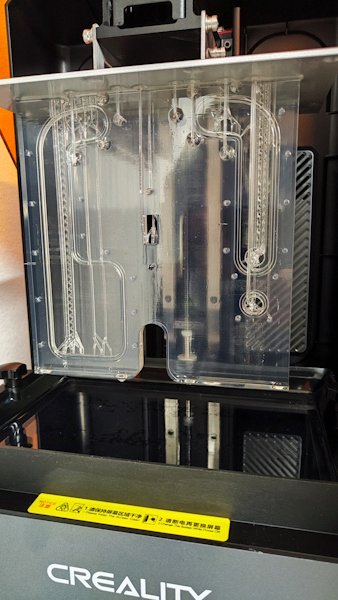

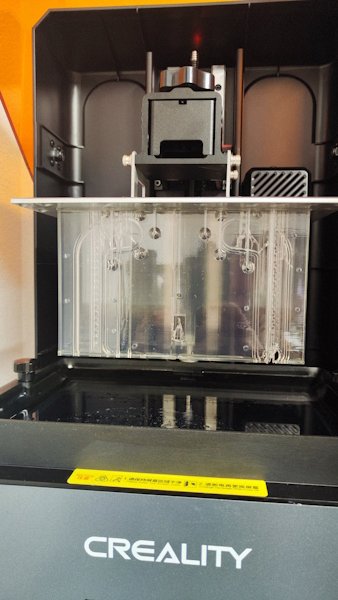

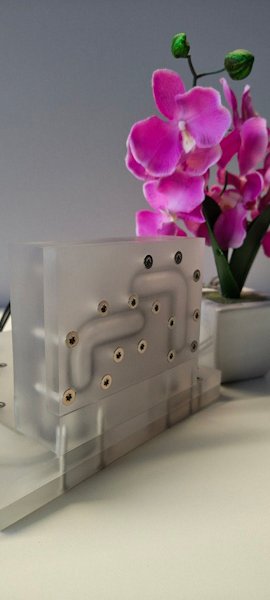

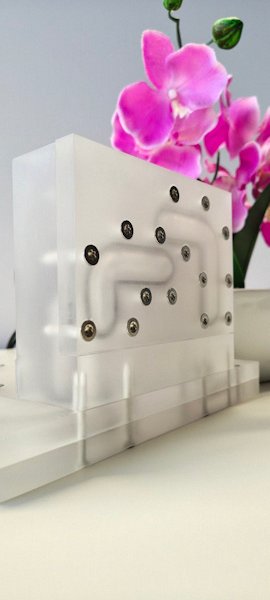

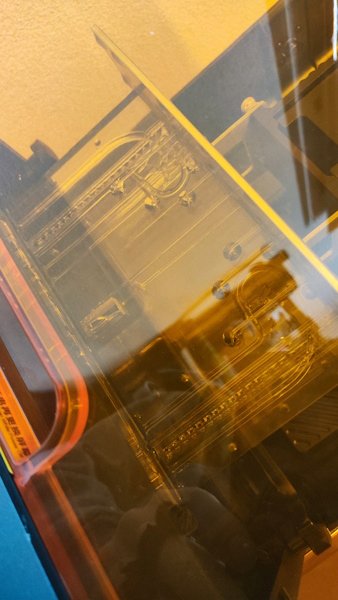

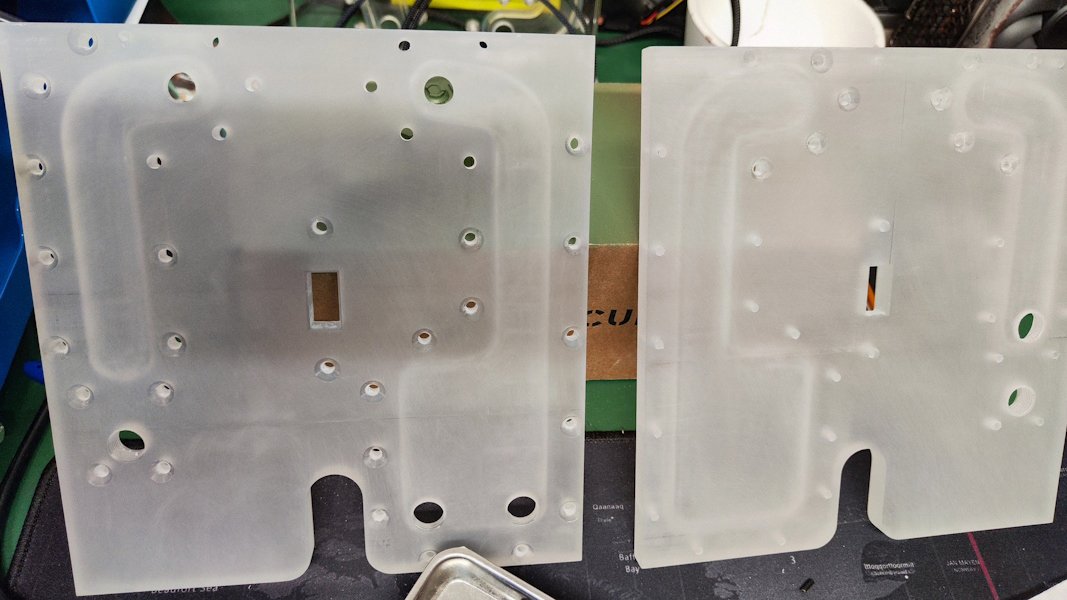

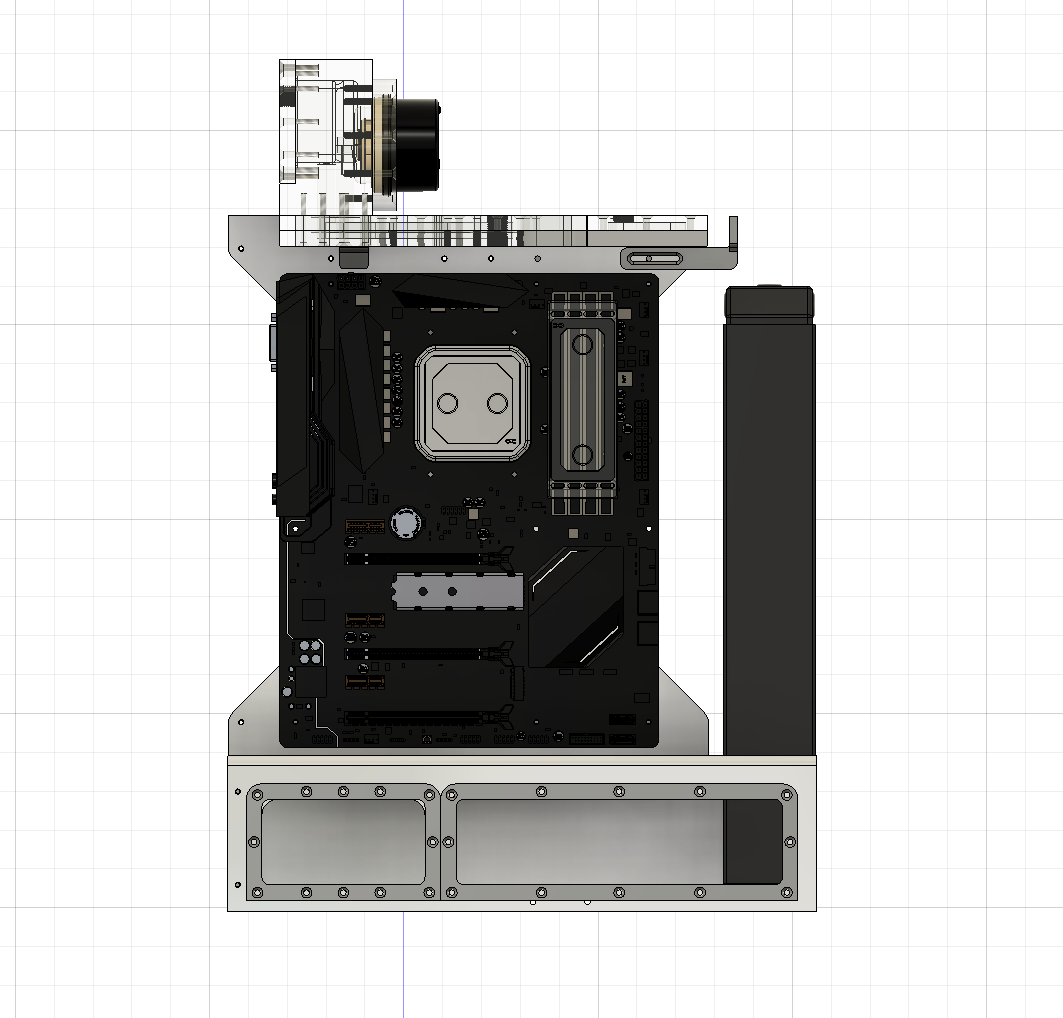

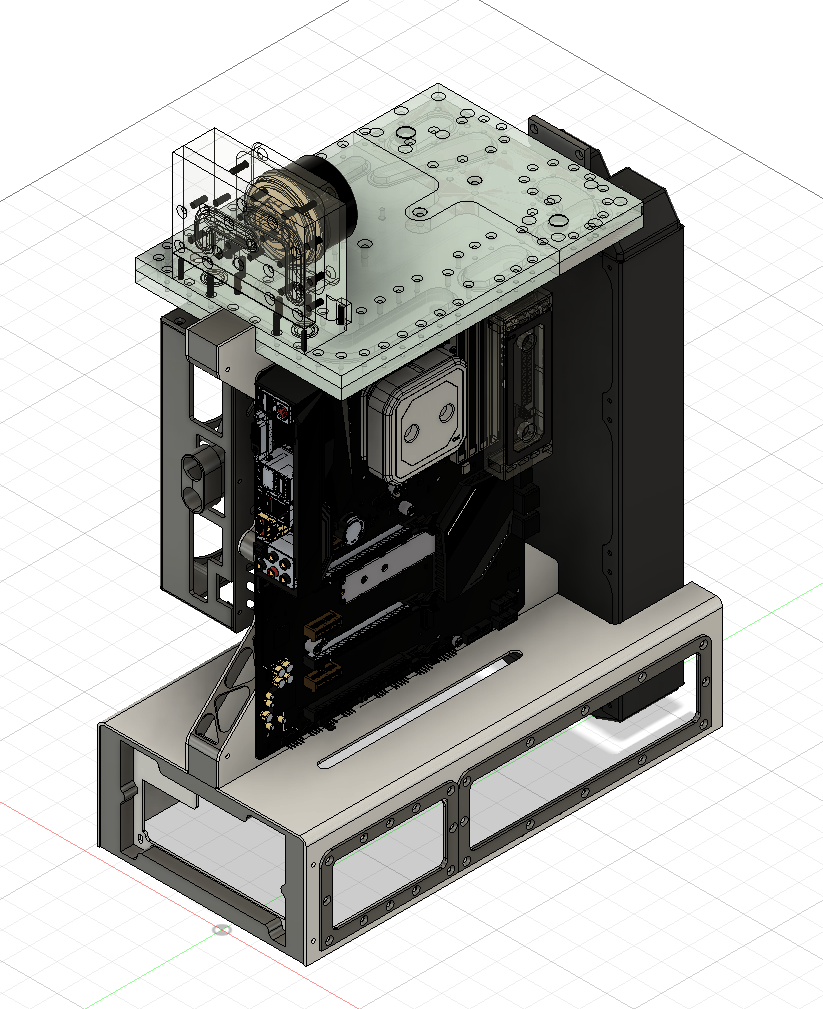

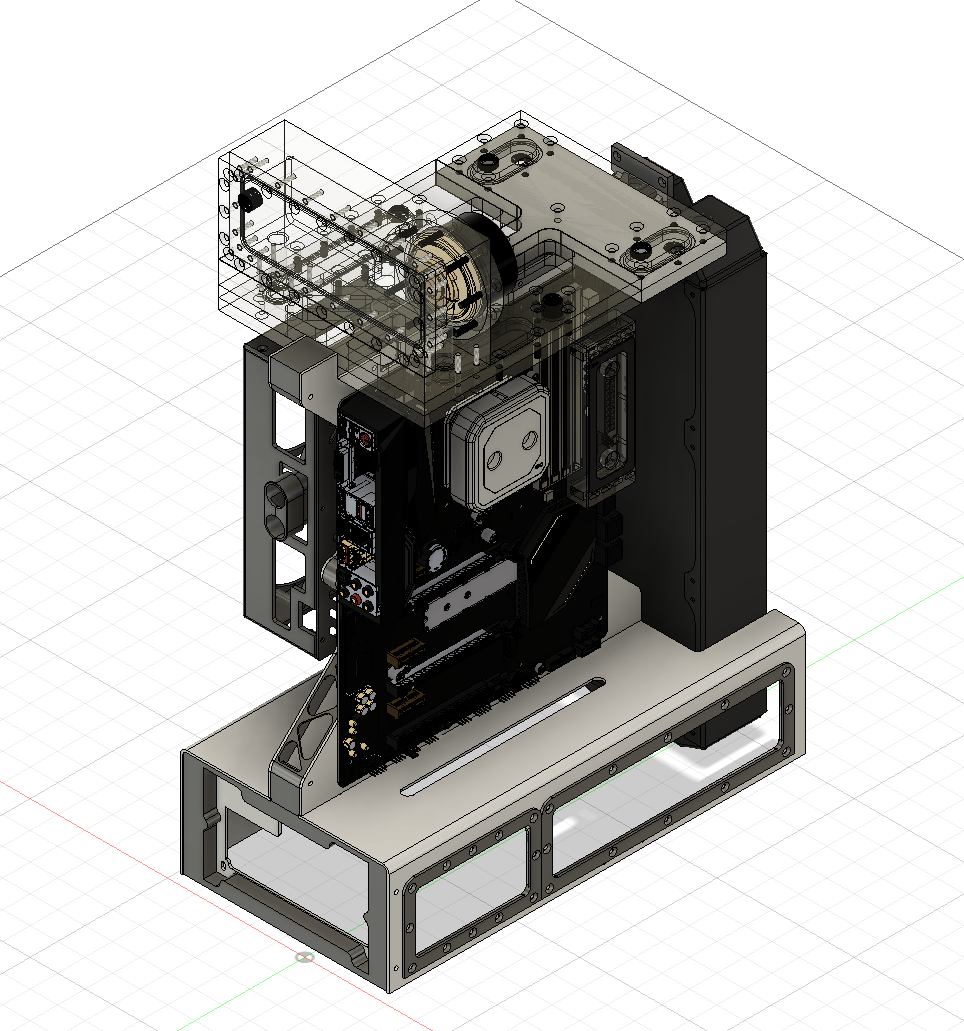

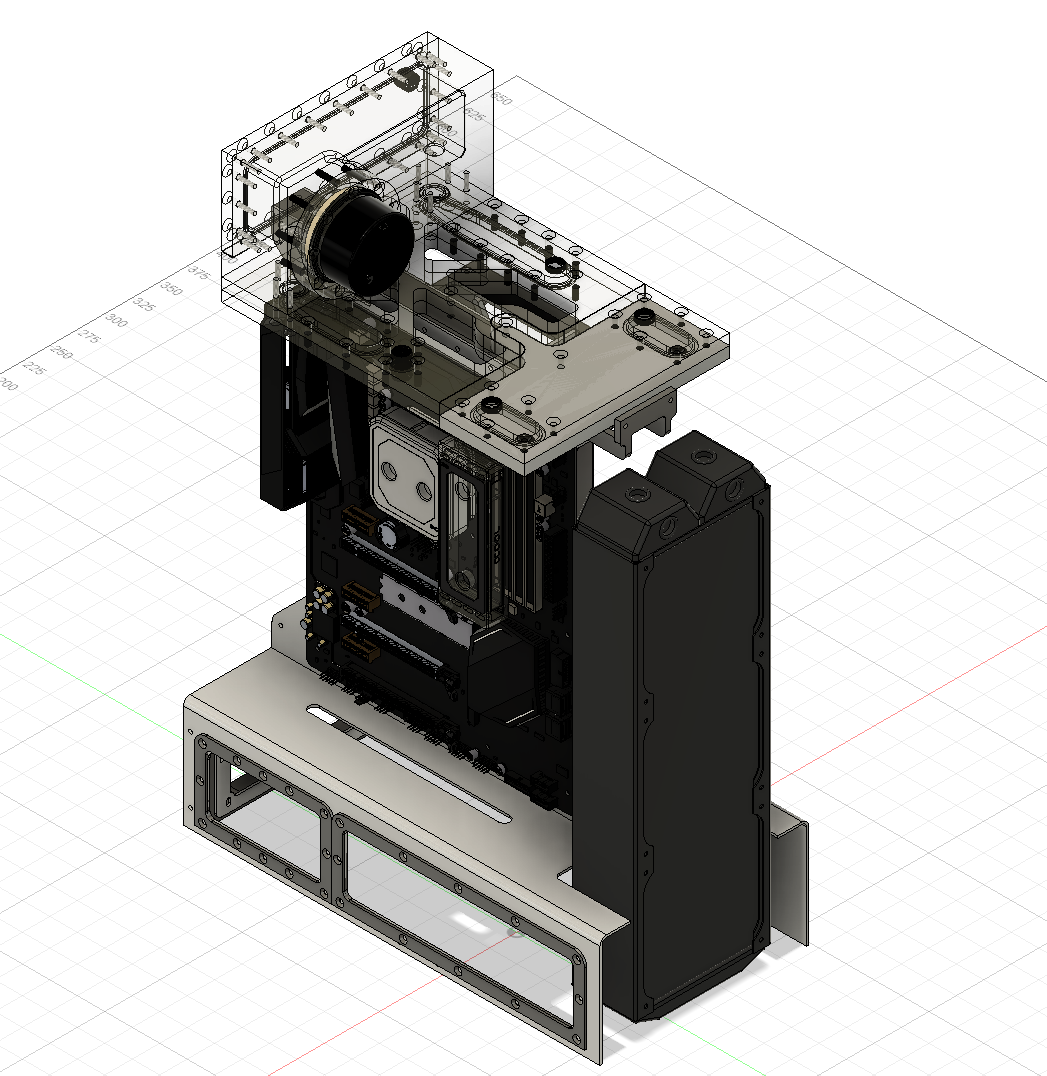

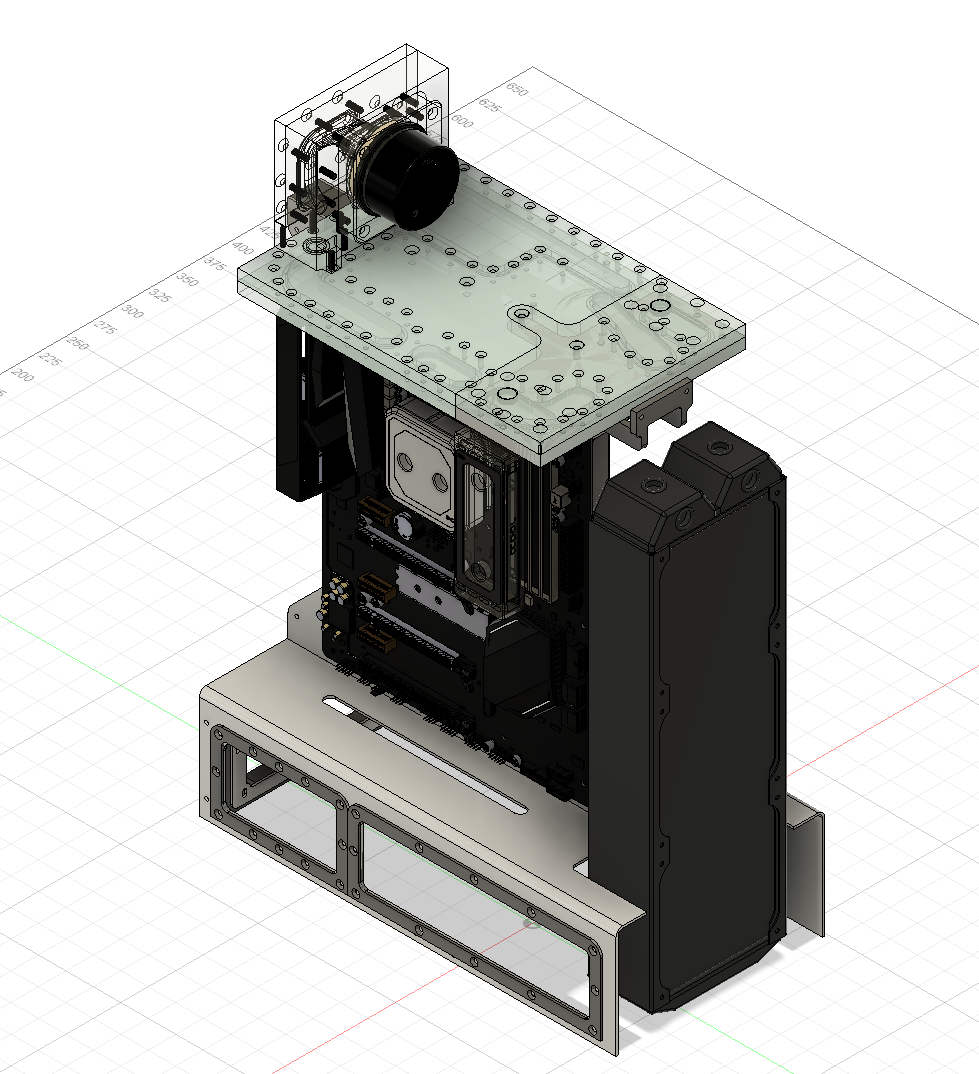

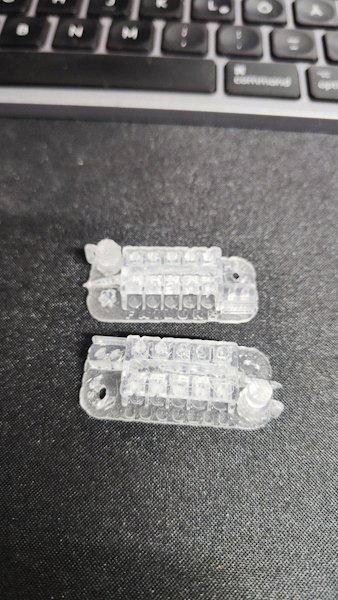

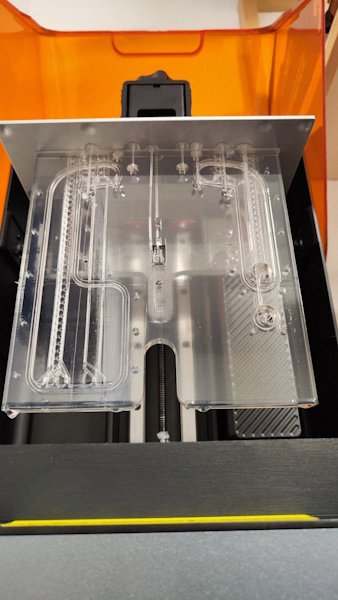

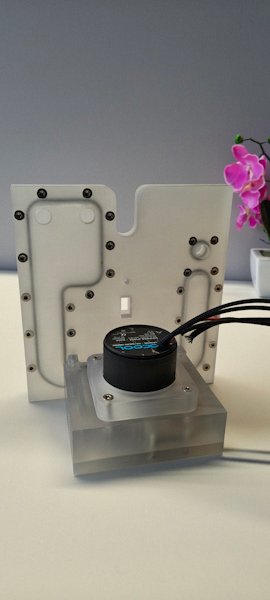

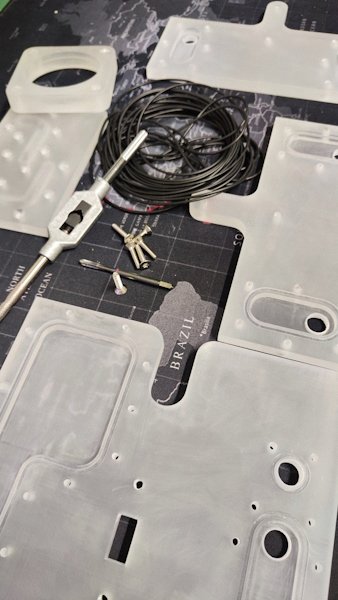

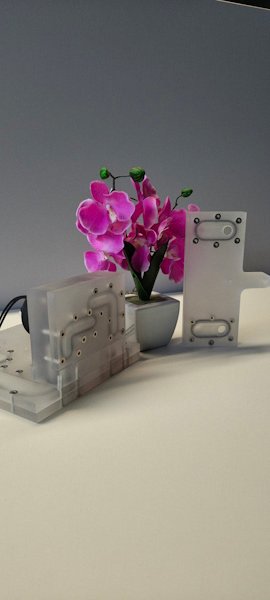

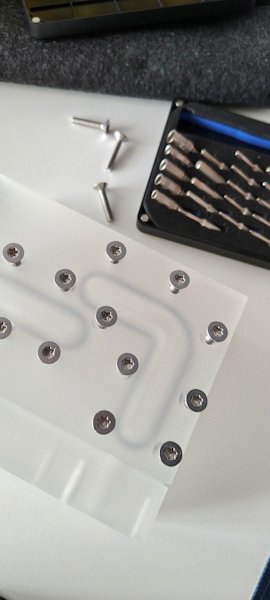

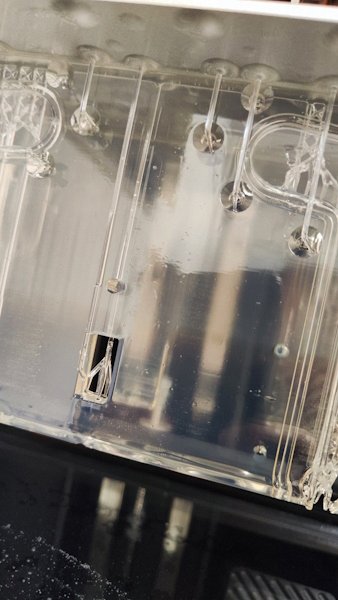

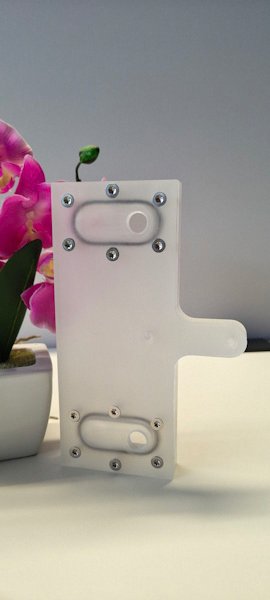

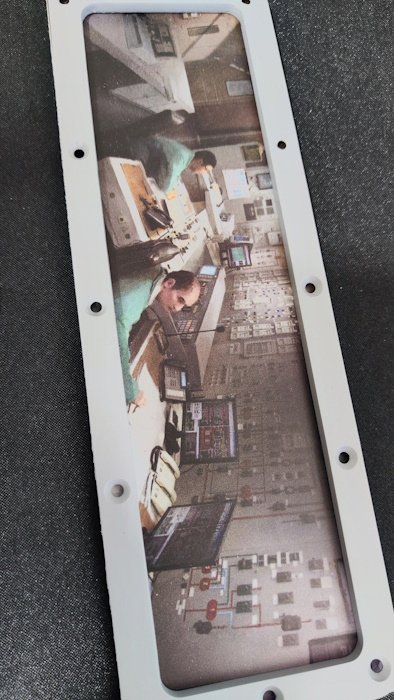

Warum nicht die Distro Plate neu gestalten gesagt getan hier ein kleiner Einblick:

Spoiler

Das macht jeder auf seine weiße, aber mir ist es lieber etwas in 3D gezeichnet zu haben dann kann ich mir auch darunter mehr vorstellen.
Jetzt war es an der Zeit das Projekt zu starten, einige Details waren in Fusion nicht wirklich möglich zu diesem Zeitpunkt, deshalb gab es diese nur auf Papier oder nun ja in meinem Kopf….

Hardware:​

Bis zum Ende des Projekts hat sich die Hardware dann doch etwas geändert hier die aktuelle Konfiguration zu der GPU gibt es noch einen separaten Post, denn diese wurde auch etwas angepasst.

Prozessor: AMD Ryzen 9 5900X

Mainboard: MSI MPG B550 GAMING EDGE WIFI

Arbeitsspeicher: G.Skill Trident Z Neo F4-3600C18D-16GTZN

Grafikkarte: Lenovo RTX 4080

SSD: MSI SPATIUM M480 PCIe 4.0 NVMe M.2 + 1TB no Name SSD

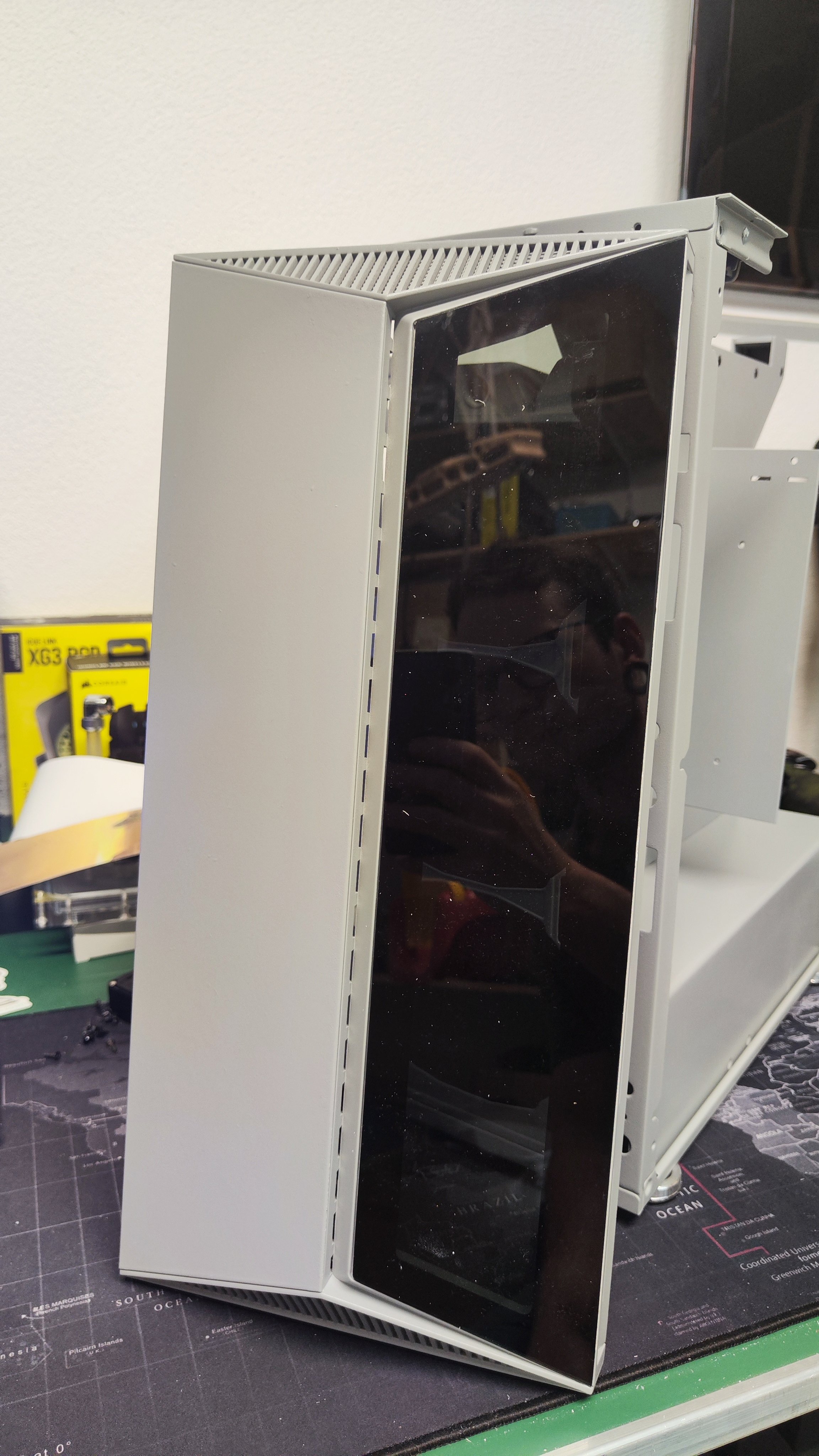

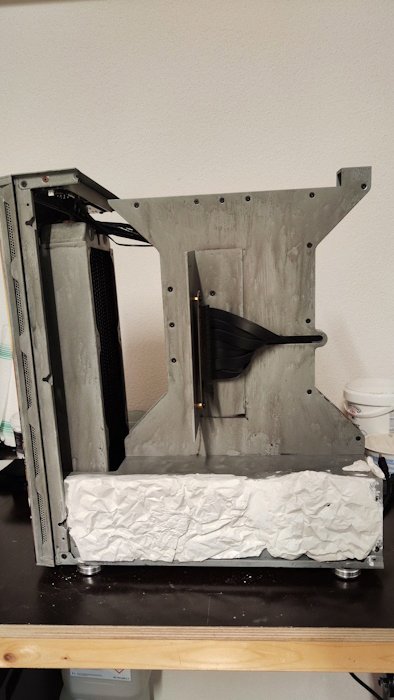

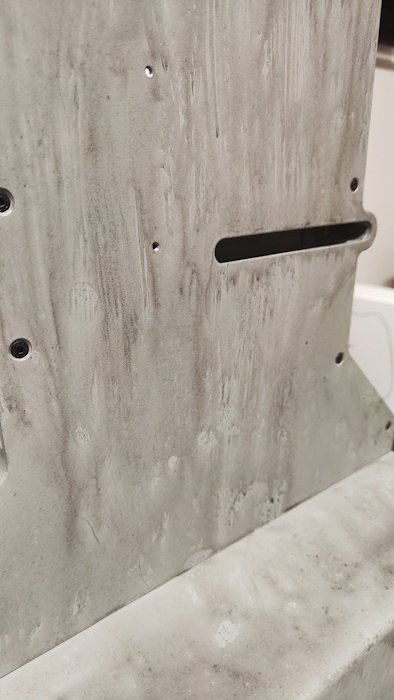

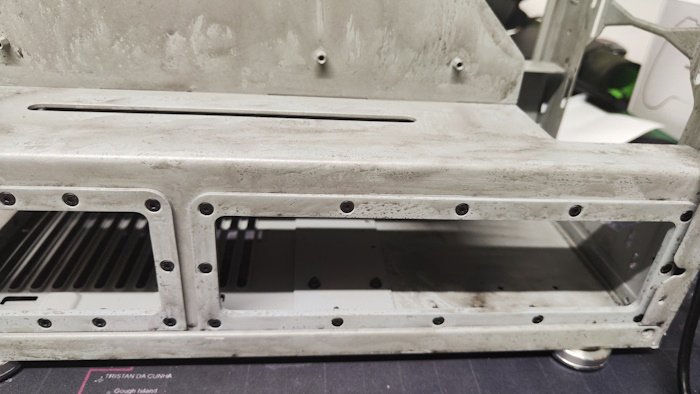

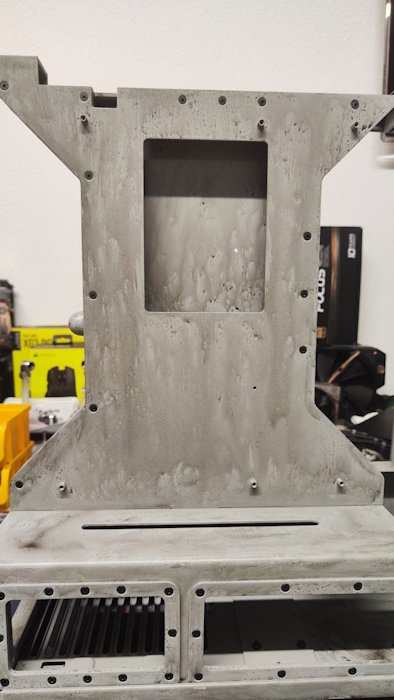

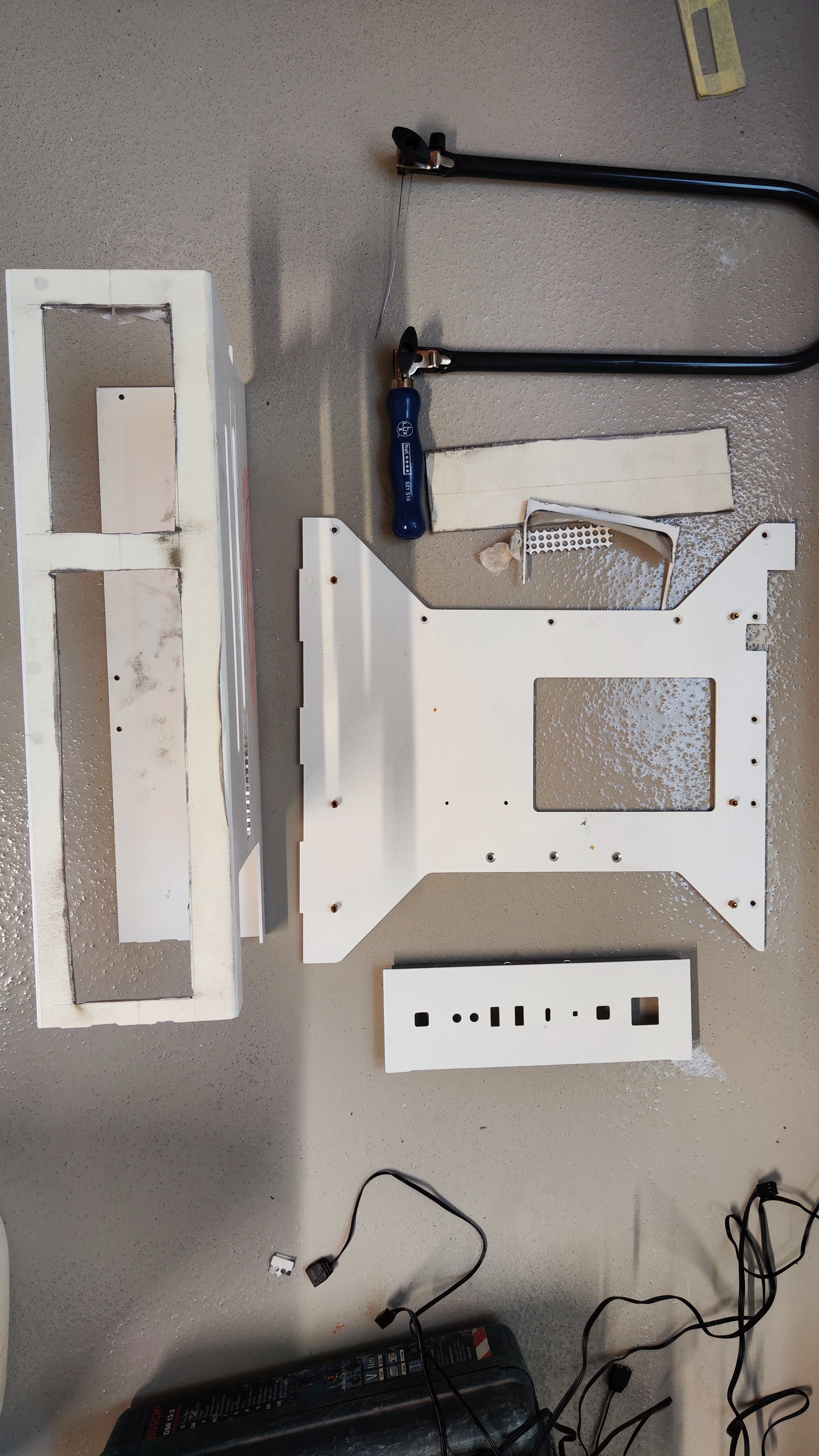

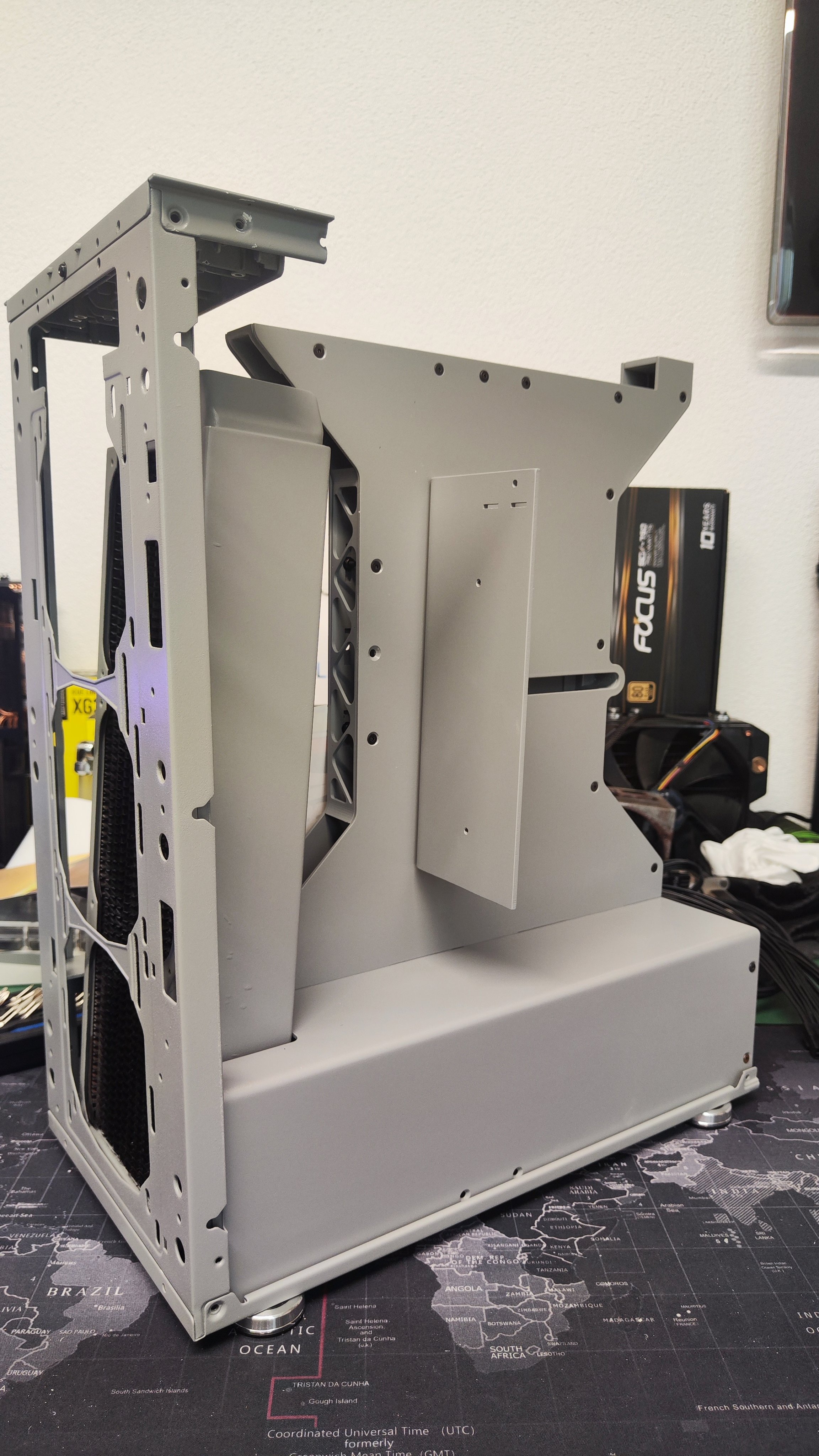

Gehäuse: MSI MPG GUNGNIR 110R

Netzteil: Seasonic Prime TX 1300

Kühlung:​

Alphacool, einiges bereits vorhanden einiges wurde mir zugesendet:

CPU Kühler: Alphacool Eisblock XPX Aurora Die Chrome Version nur scheint die EOL zu sein.
GPU Kühler/Backplate: Eigenbau Chip Kühler ist jedoch der XG3 RGB HYBRID GPU-Wasserblock für die 4080/4090

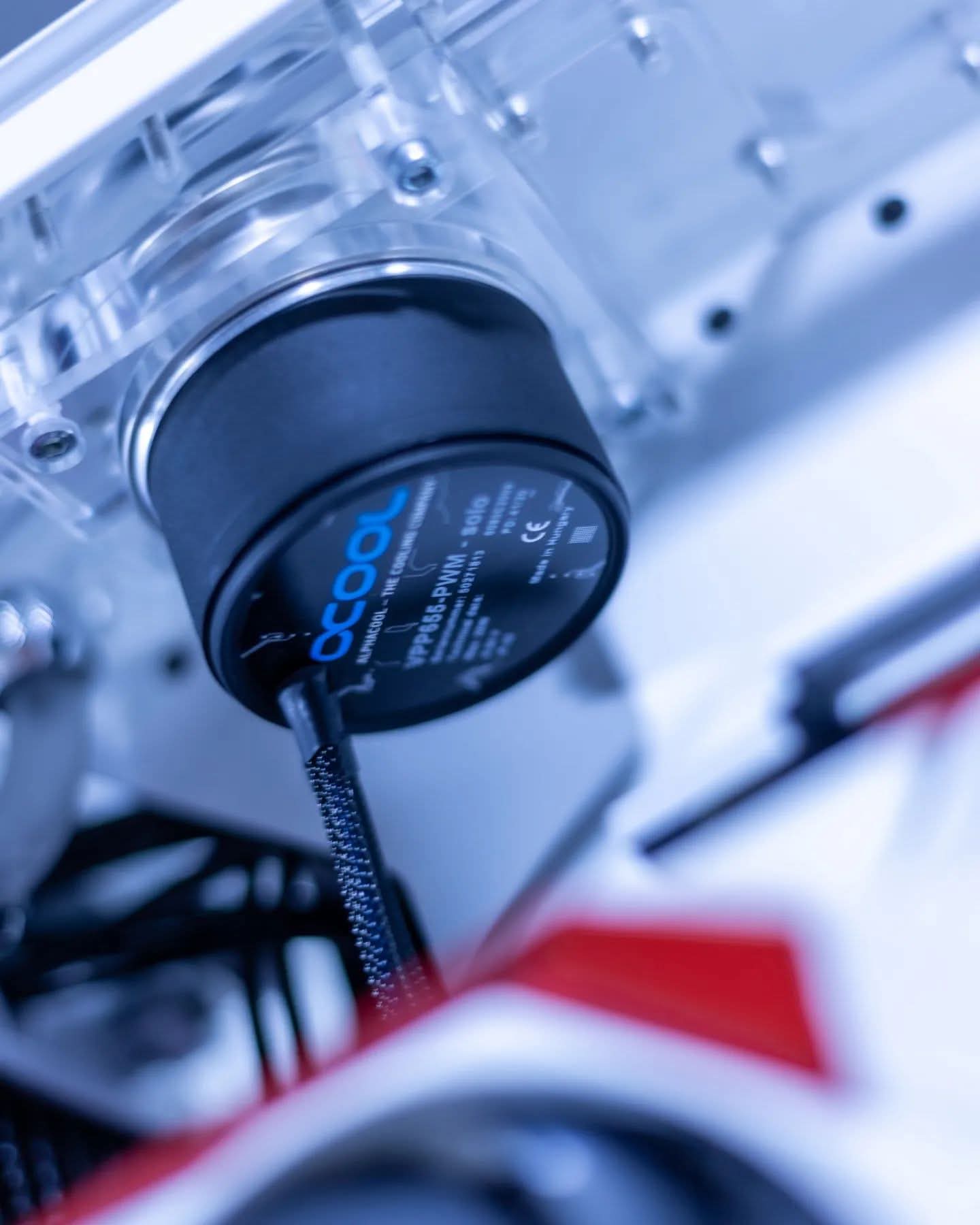

Pumpe: Alphacool VPP655PWM - Single Edition

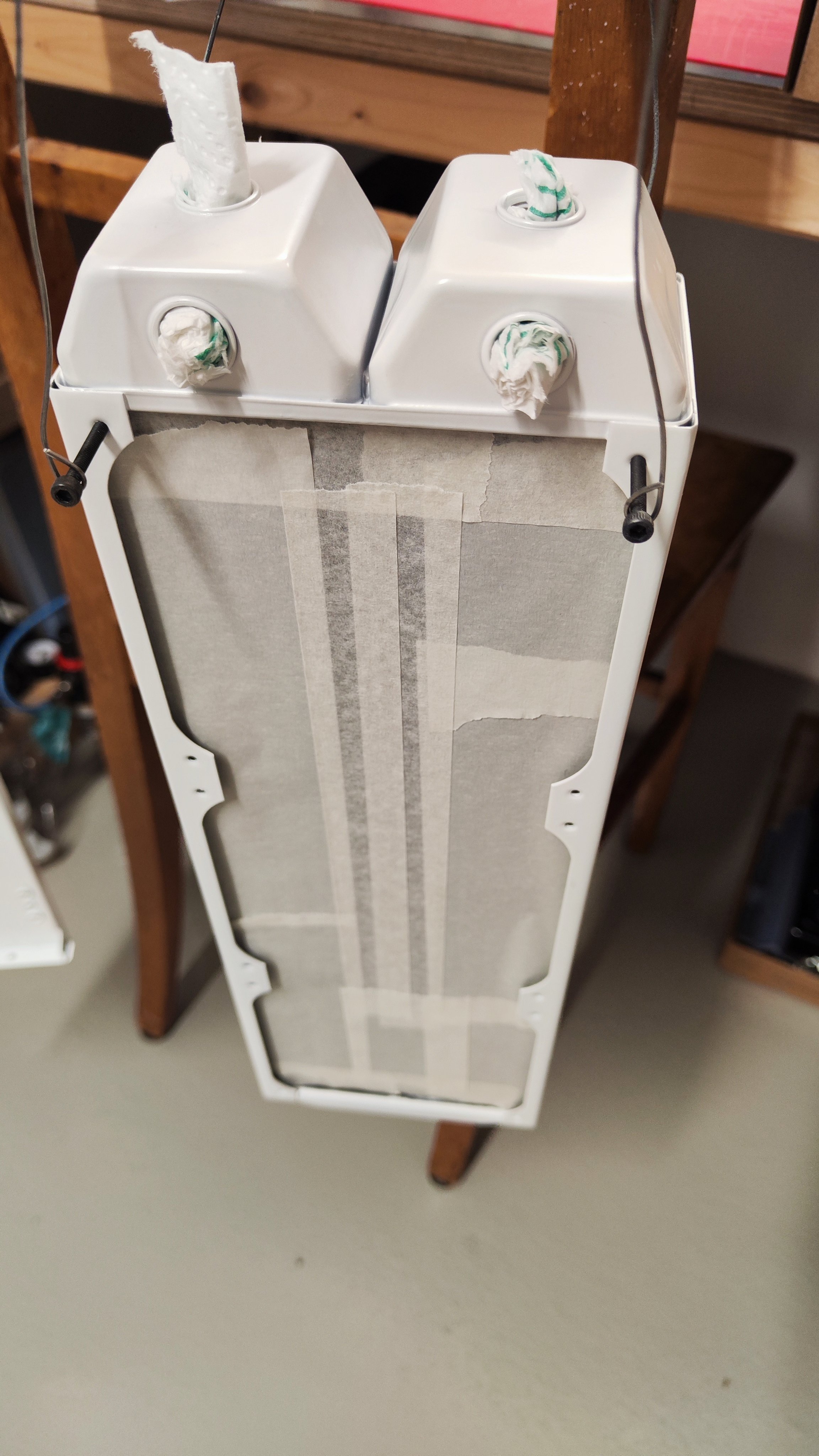

Radiator: 1x Alphacool NexXxoS UT60 Full Copper 360mm Radiator - White Special Edition + 2x Alphacool NexXxoS XT45 Full Copper 180mm Triple Radiator
Fittings: Eine Mischung aus Hard und Soft Tube Fittings der Eiszapfen Serie in 16/10mm Soft Tube und 13/10mm Hard Tube
Lüfter: 3x Valkyrie X12 ARGB 120mm Fan + 6x Phobya 180mm Lüfter
Tubes: 16/10mm Soft Tube und 13/10mm Hard Tube

Zubehör:​

Verschiedenes: Diverse Kabel, Stecker, 3D Drucker, Klebstoff, usw. wie immer …

Schlusswort:​

Ich muss sagen der PC ist bereits fertig und wird verwendet, der Worklog entsteht danach.
Lieder muss ich gestehen sollte ich sowas zeitgleich führen da mir durch ein Smartphone Wechsel leider einige Schritte fehlen da die Fotos nun weck sind.
Jedoch wird das beschrieben, um diese Lücke zu füllen. Das ein oder andere kam dann auch noch spontan dazu aber dazu mehr dann im Log.


Ein riesiges danke geht auch noch an die Sponsoren raus ohne ihnen wäre es auch nicht möglich gewesen dies zu realisieren


Alphacool
Thermal Grizzly
MSI Deutschland
Seasonic
G.Skill
AMD Deutschland
My Valkyrie


Admin: falls ich die Links löschen soll bitte melden.



Danke fürs lesen weitere Updates folgen in kürze.

PS: Ja das Banner wurde KI generiert, das nächste mal wird sowas wieder selber gemach...



[ivory2k20]

Fangen wir mit der GPU an…

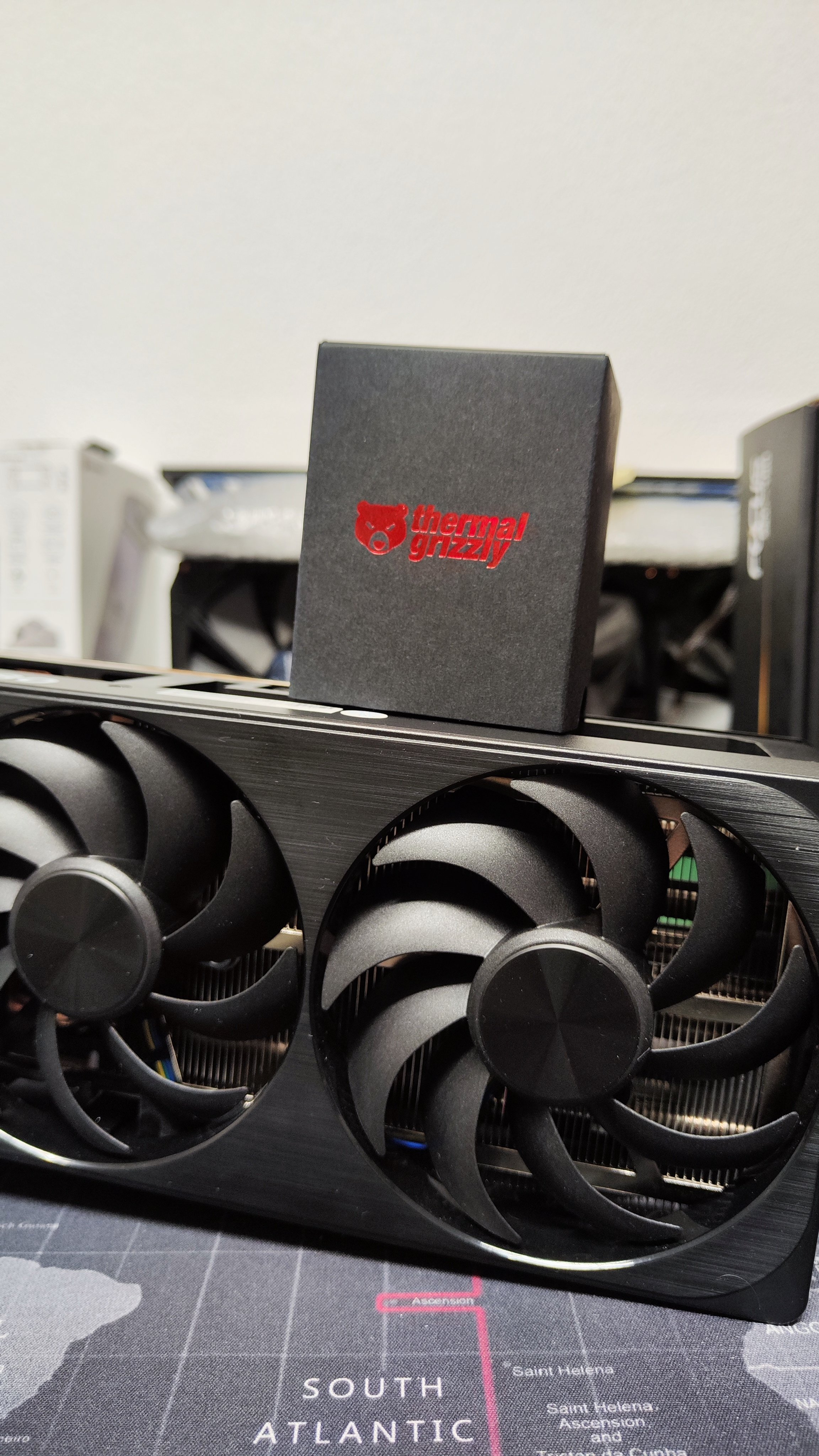

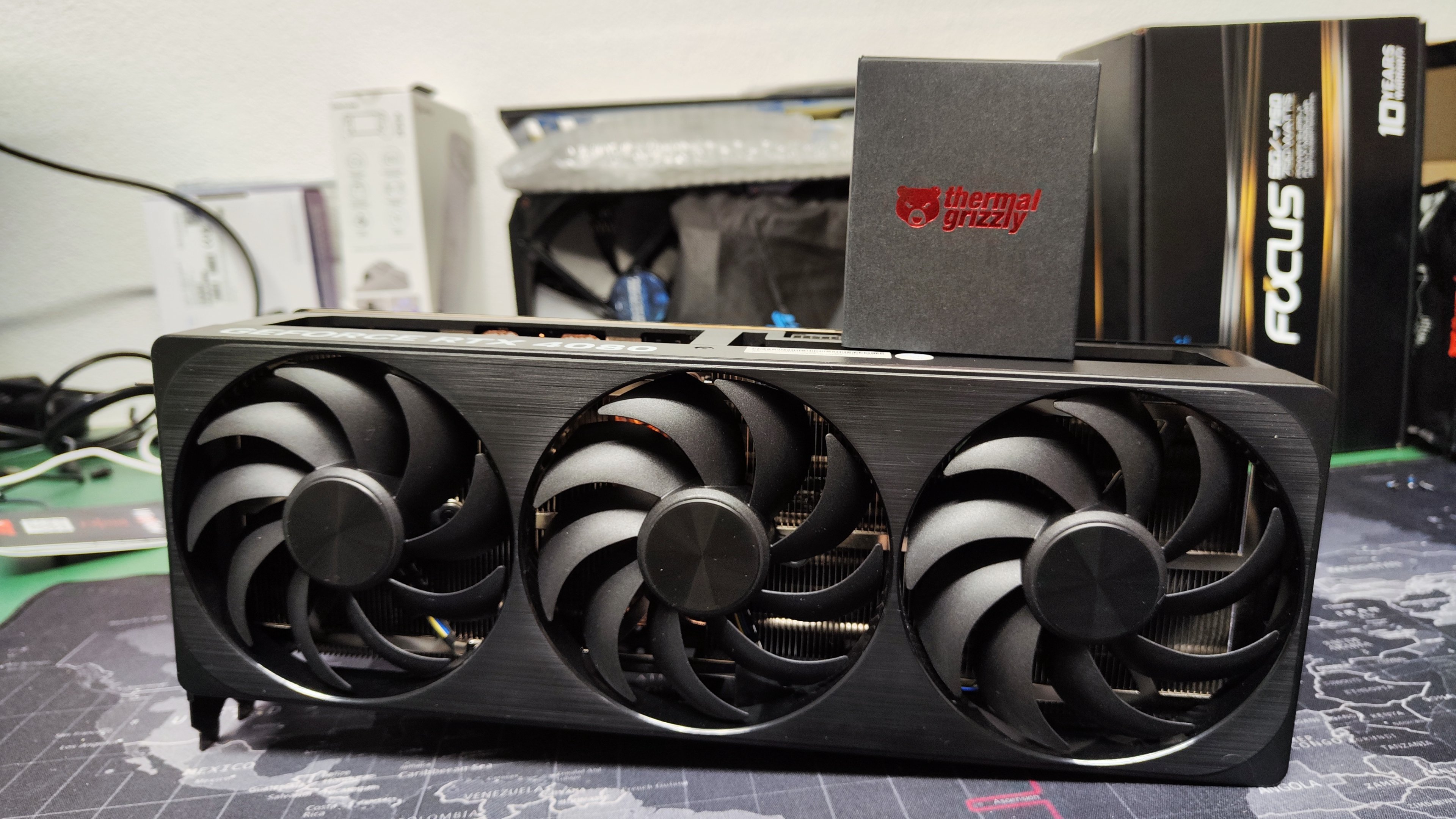

Durch Zufall bin ich an eine Lenovo 4080 gekommen ich muss zugeben eine Rarität, denn im Netz kann man kaum etwas finden. Die ein oder andere GPU hatte ich bereits in den Händen auch durch meine Arbeit, der Kühler wirkt auf mich sehr hochwertig und auch gut dimensioniert.

Spoiler

Zugegeben leider gibt es keine Daten im ausgangszustand…

Sehr schade eigentlich, denn was ich bis jetzt getestet habe, läuft die GPU sehr gut leider habe ich wie gesagt keine Werte zum Vergleich.

Das Konzept​

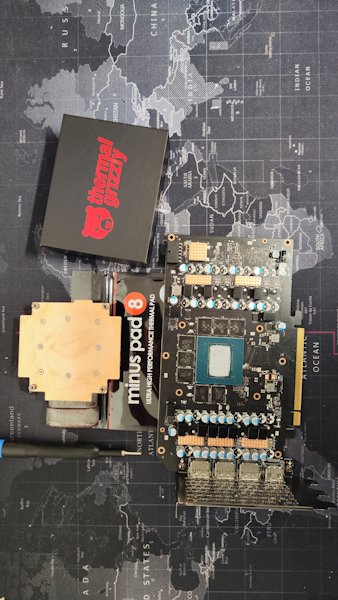

Die GPU sollte einen passenden Wasserblock erhalten deshalb erstmal alles demontiert.

Spoiler

Spoiler

Leider fehlen mir die Bilder des Originals aber das Ding passte auf die GPU, nur war es dann doch nicht ganz so wie gewünscht und sah dann auch nicht so schick aus.

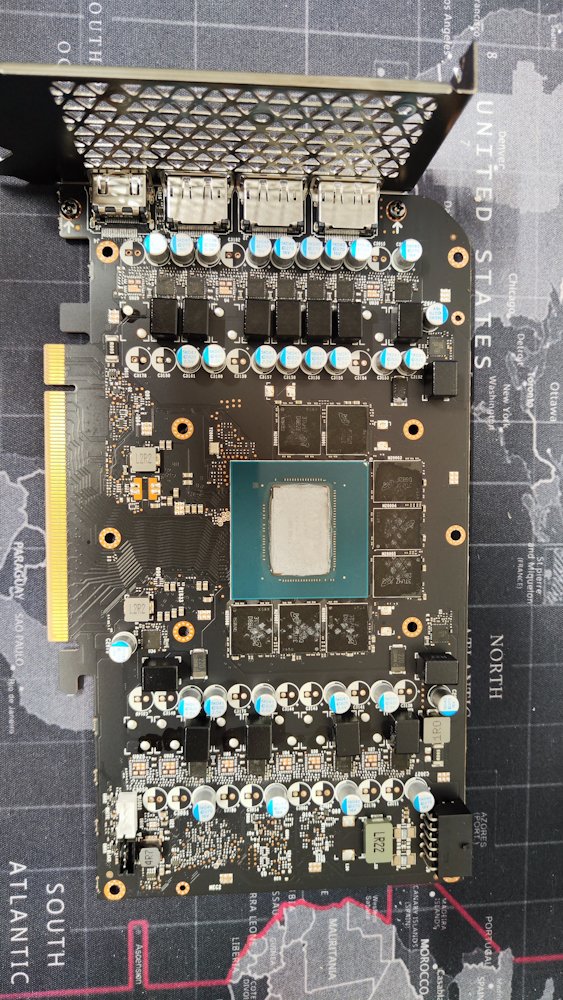

Erster Schritt Kühler demontieren und Maß nehmen.

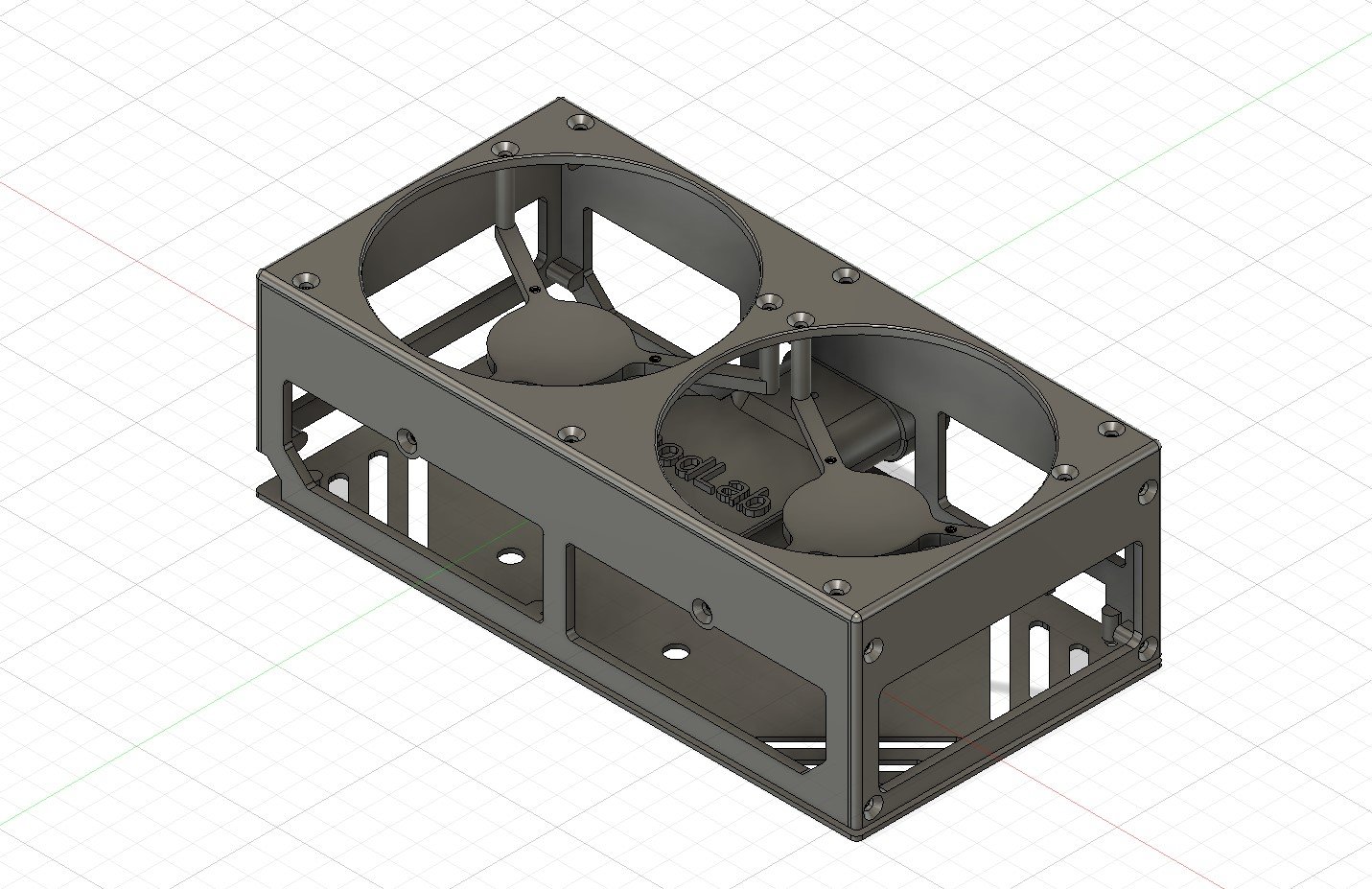

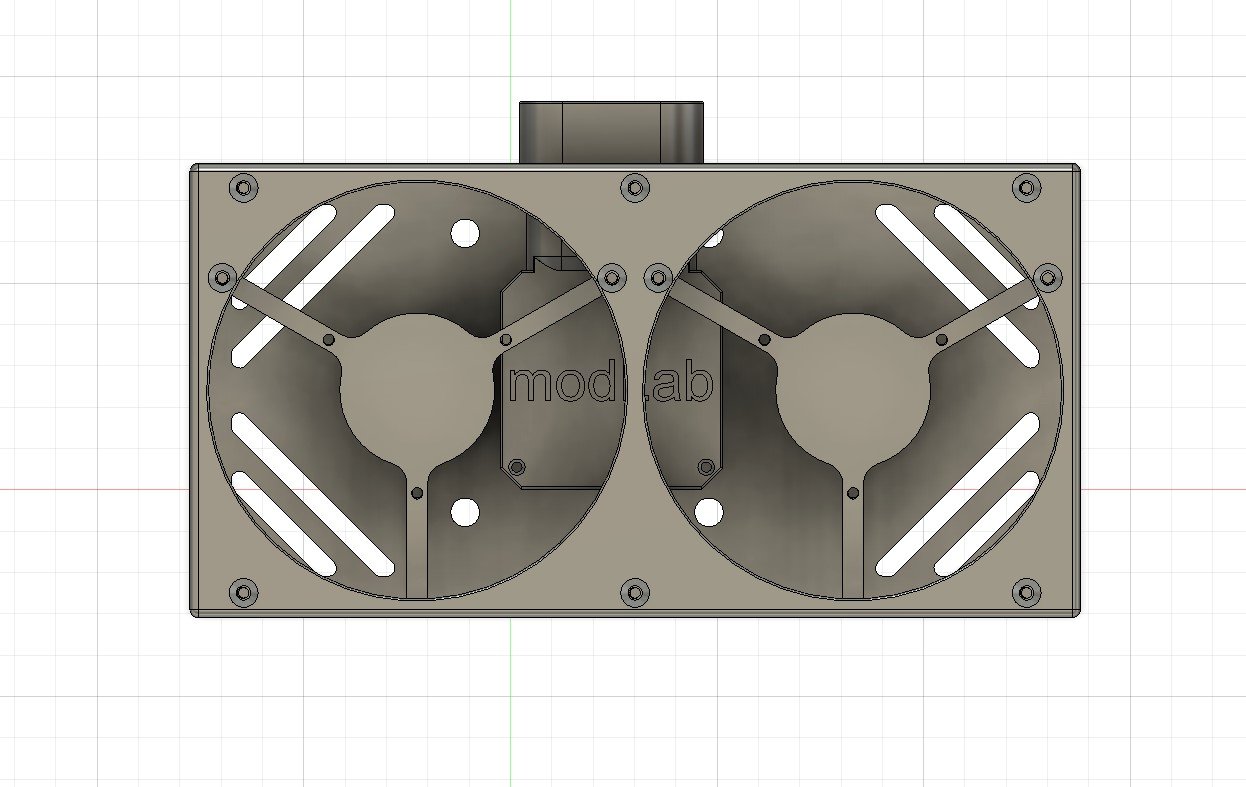

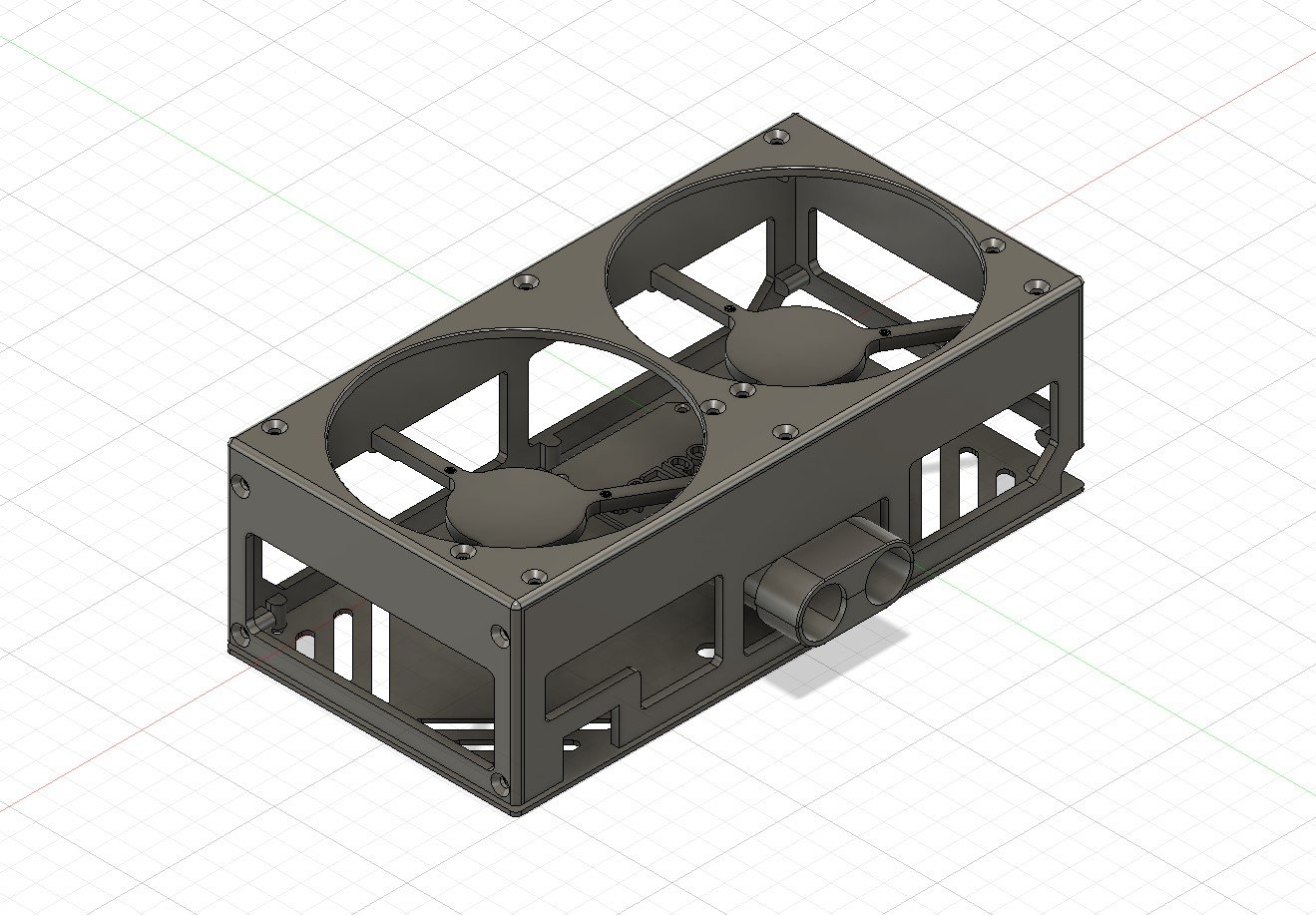

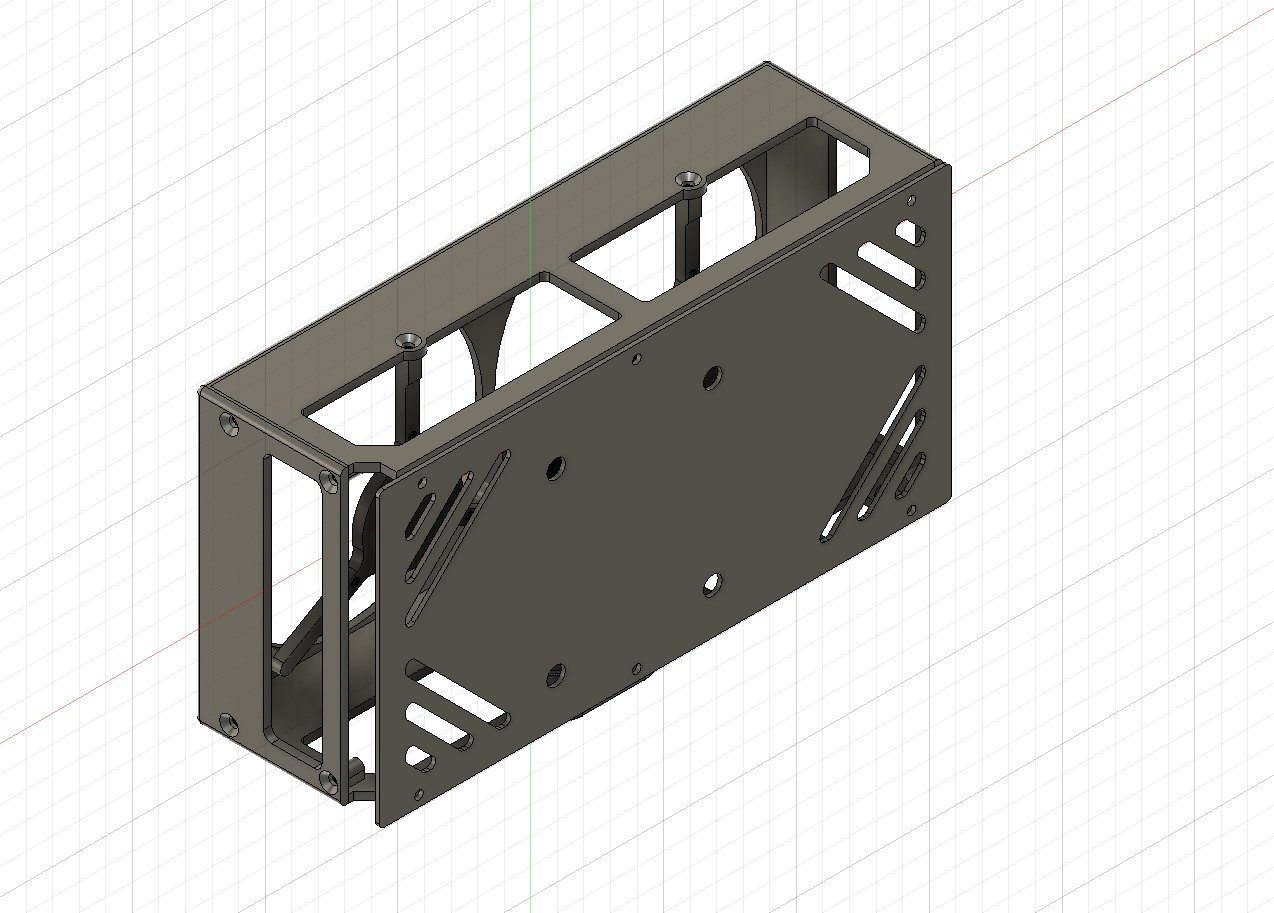

Nach einigen Stunden im CAD kam das heraus

Spoiler

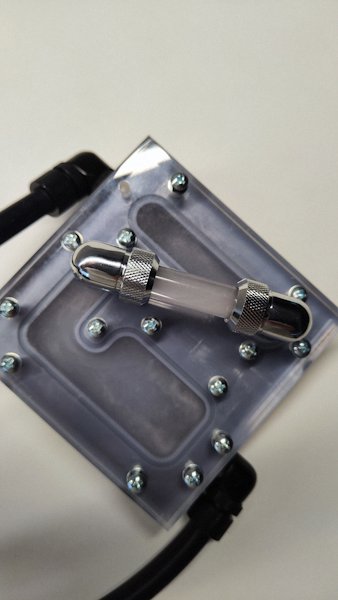

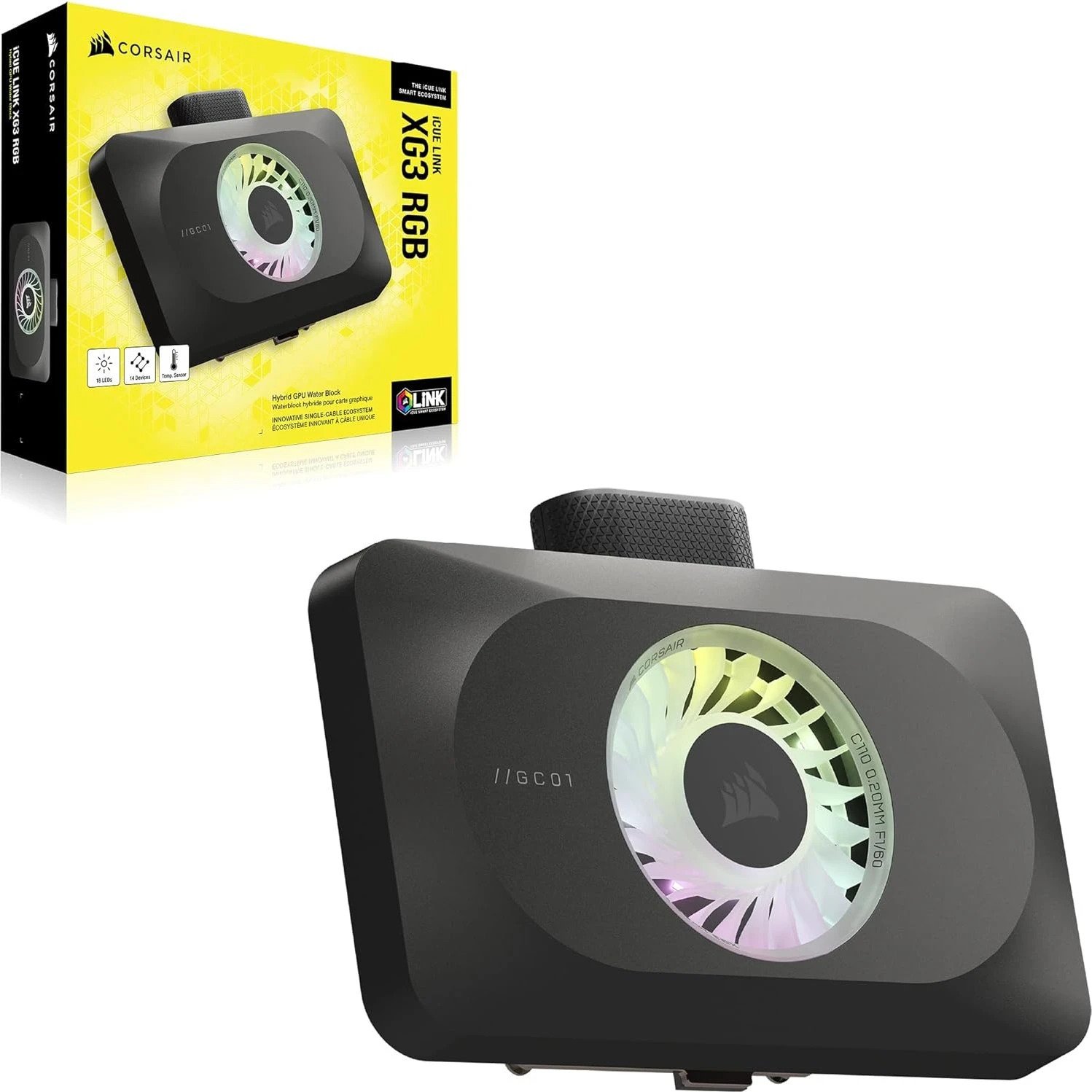

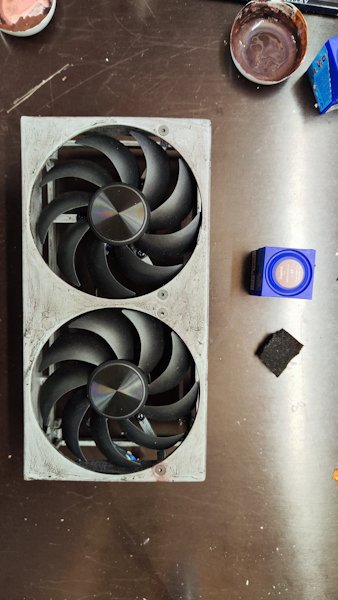

Im Grunde wie das Original nur mit 2 Lüfter und einen modifizierten XG3.

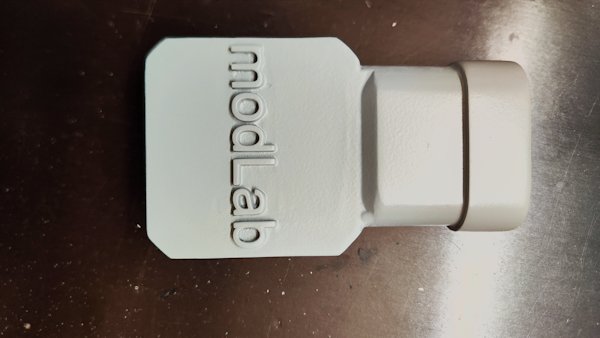

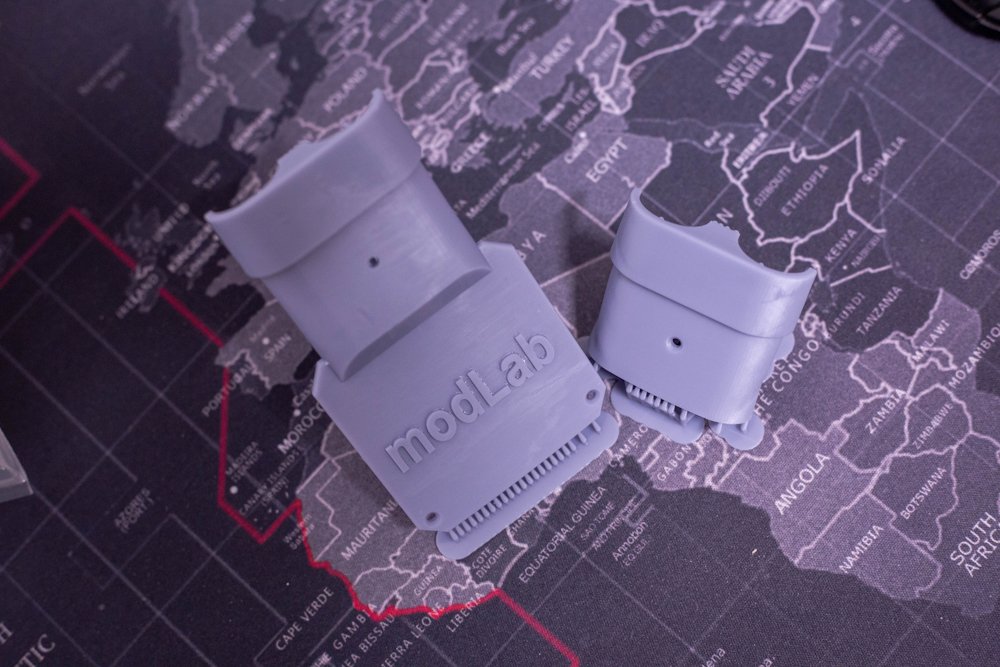

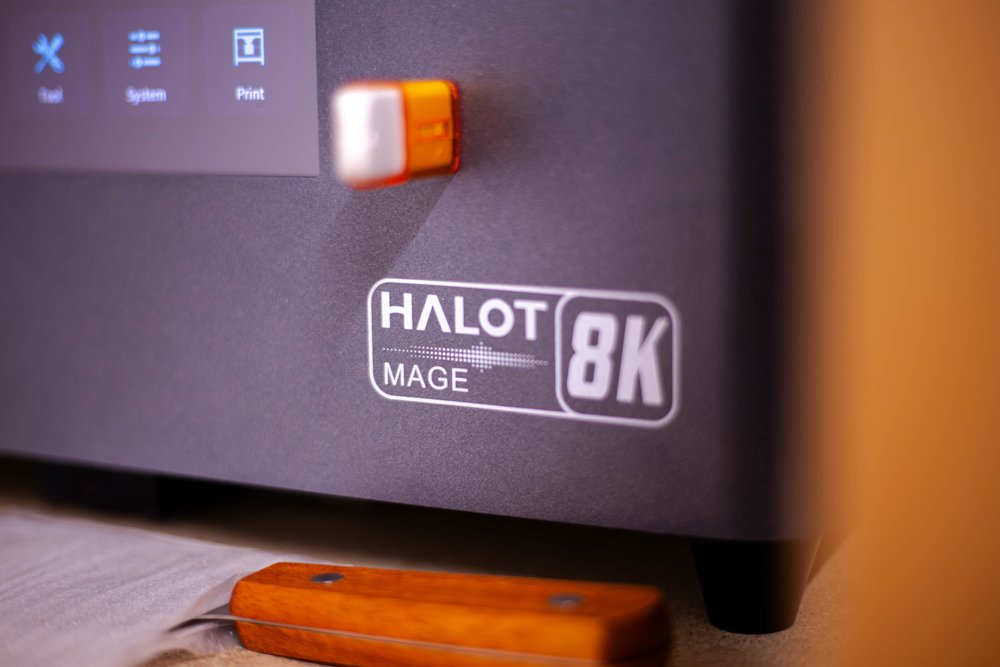

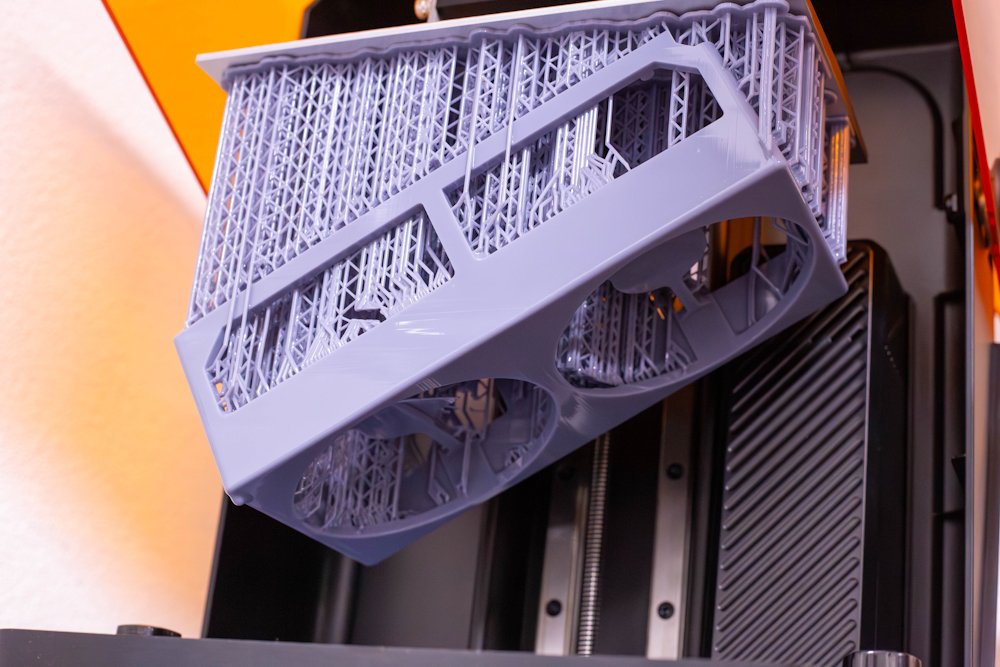

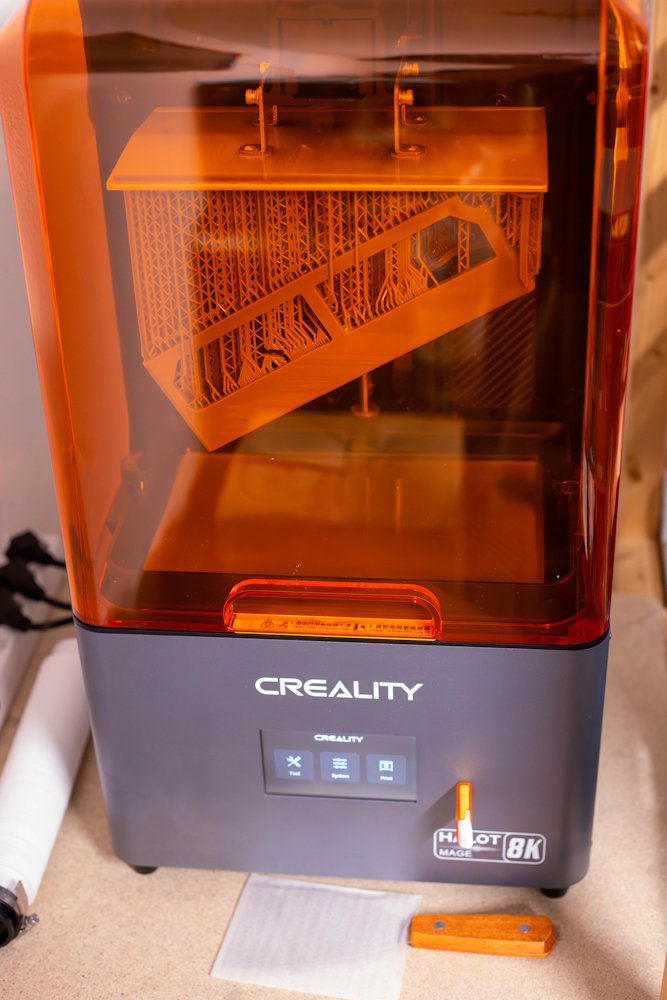

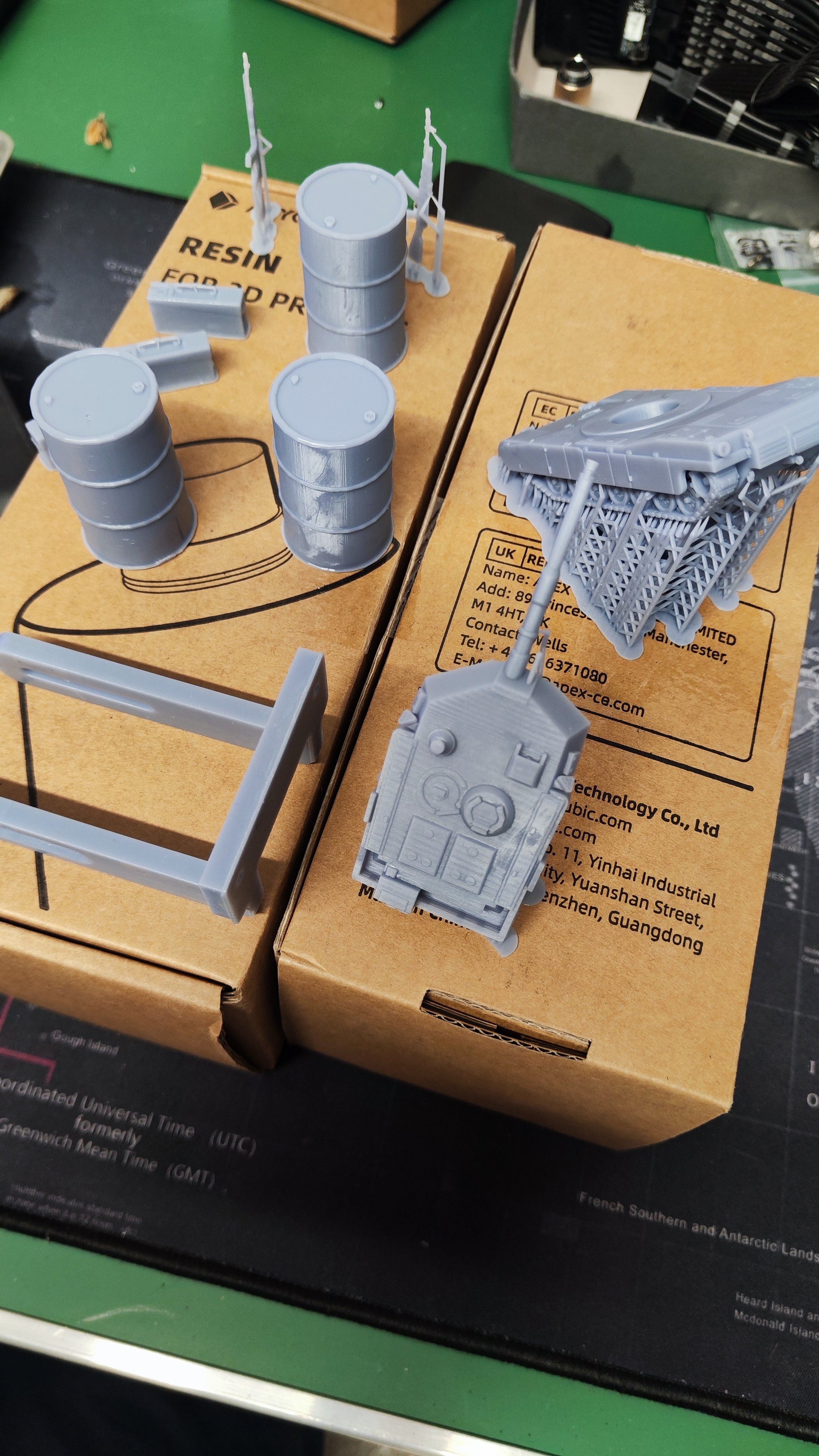

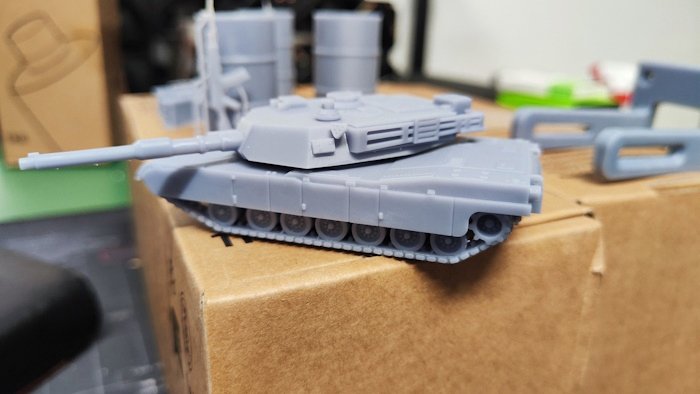

Alle Teile wurden mit einem Creality Halot Mage 8K gedruckt, um möglichst wenig schleifen zu müssen… :hust:

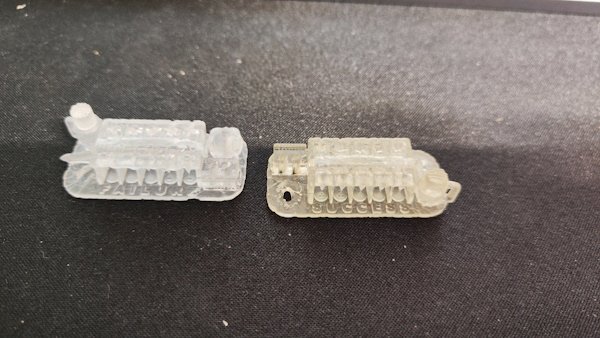

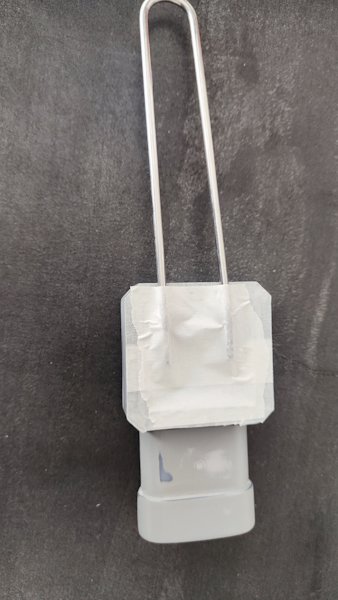

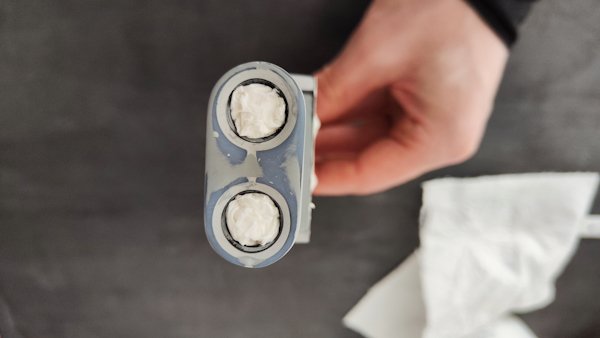

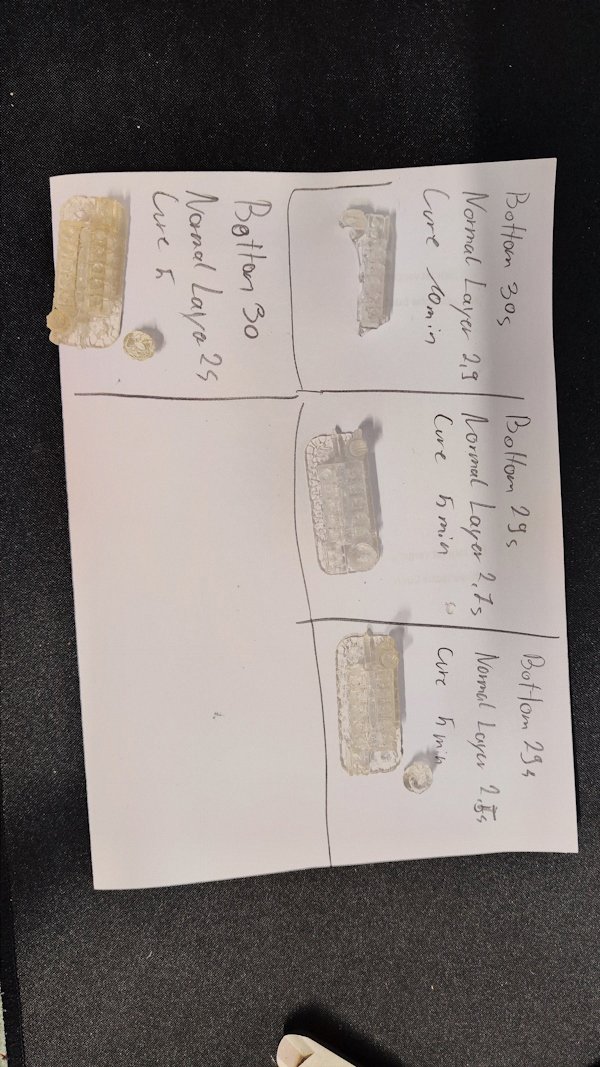

Zu diesem Zeitpunkt war das Drucken mit Resin eher noch Neuland und der Erste Druck war nicht wie gewünscht unter anderem auch weil die Konstruktion aus einem Elementen bestand leider war das dann ein kompletter Fail somit alles von Vorne und alles aufgeteilt.

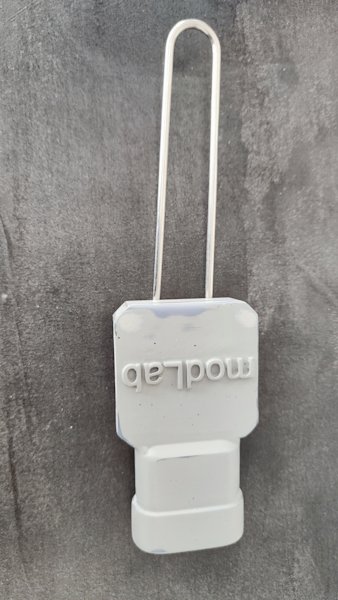

Die GPU-Abdeckung wurde bis zum Schluss dann Verklebt und verschraubt.

Spoiler

Grundsätzlich würde jeder Universale GPU-Kühler passen jedoch keiner kühlte die Speicher mit dieser hingegen schon. Die Abdeckung wurde mit 2 Komponenten Kleber verklebt und mehrmals gespachtelt und geschliffen dann die erste Schickt Lack dann noch einmal Spachtel und wieder schleifen.

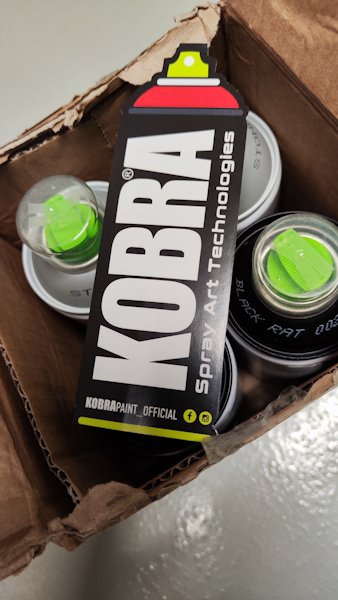

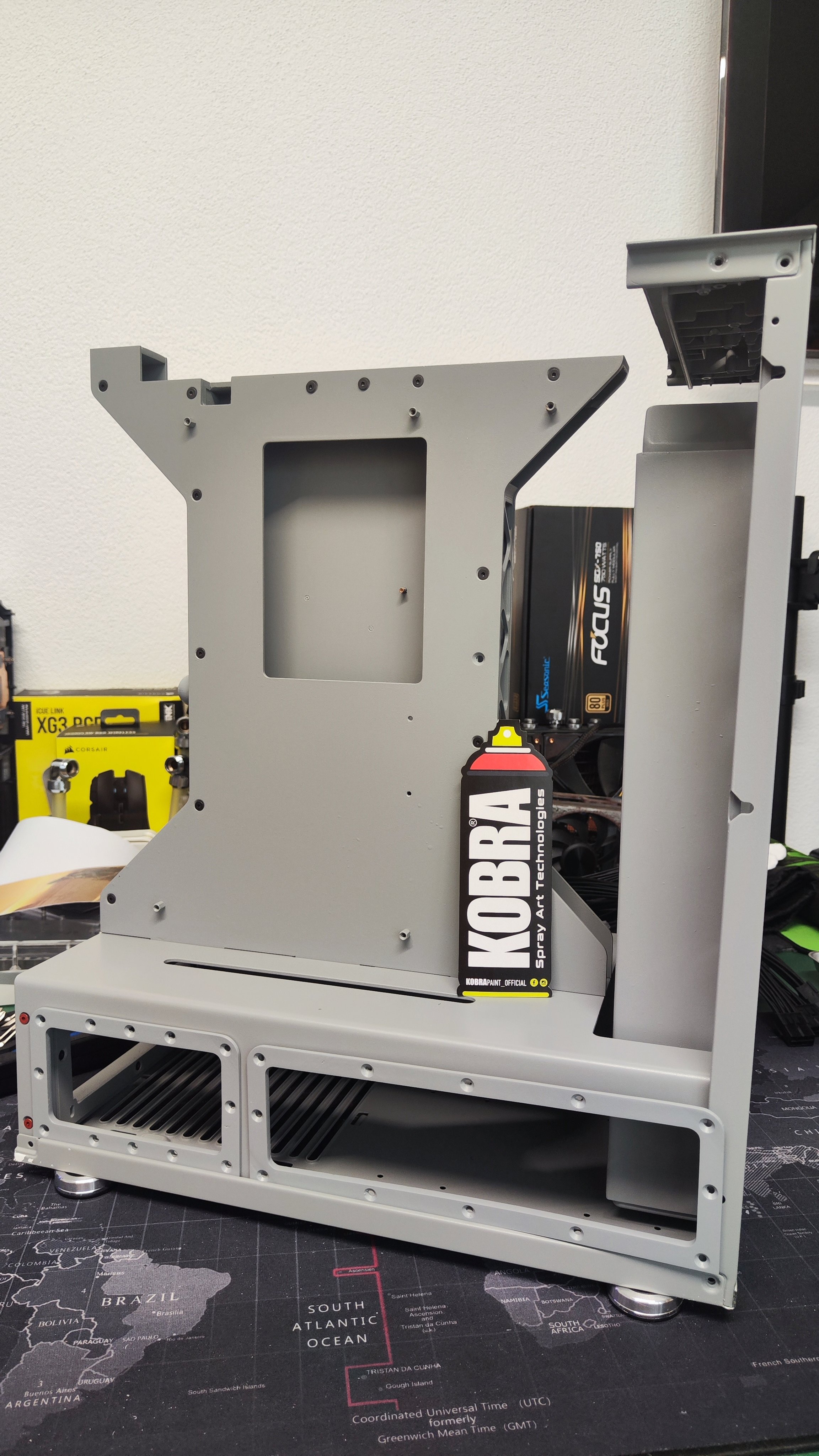

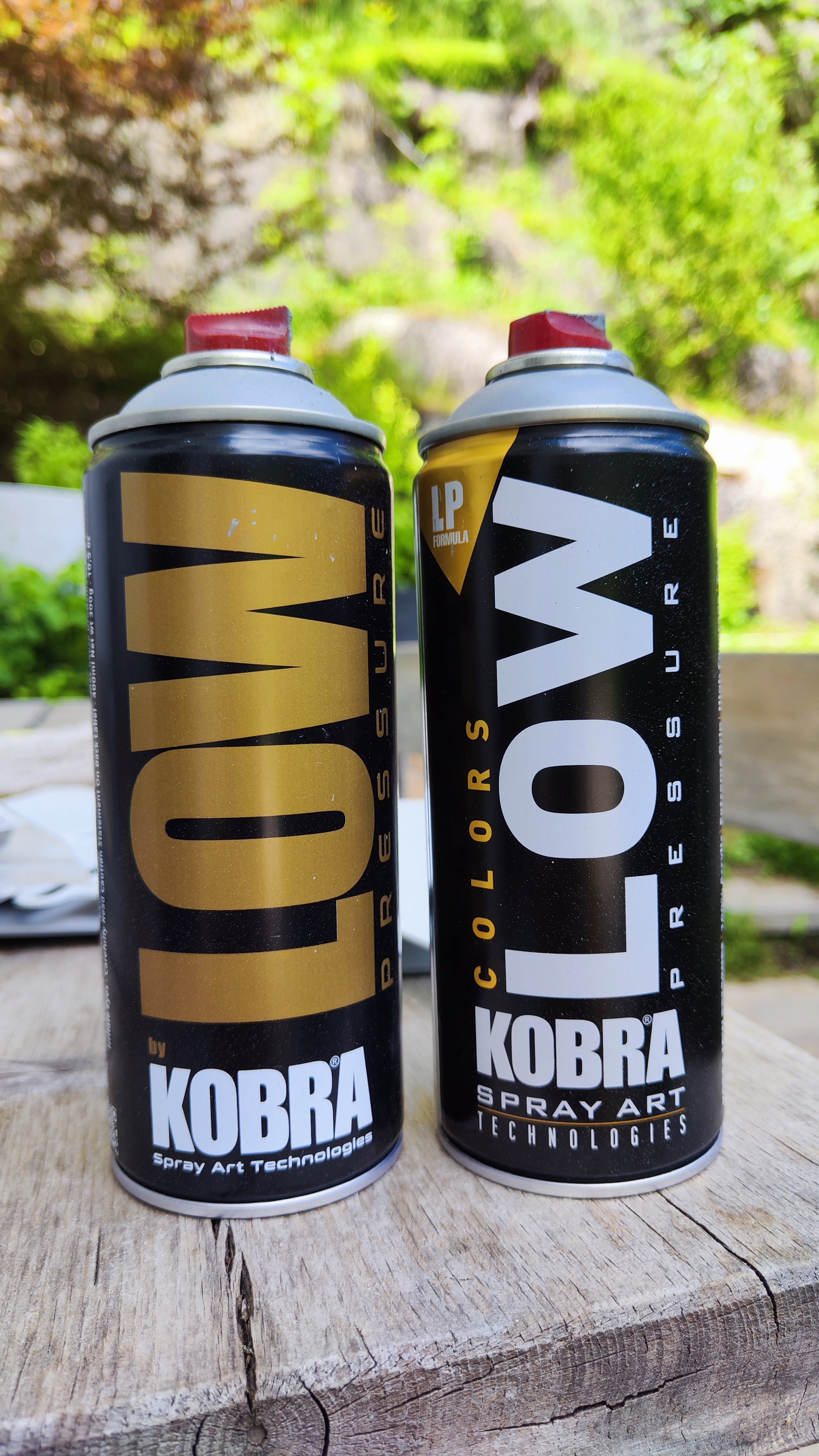

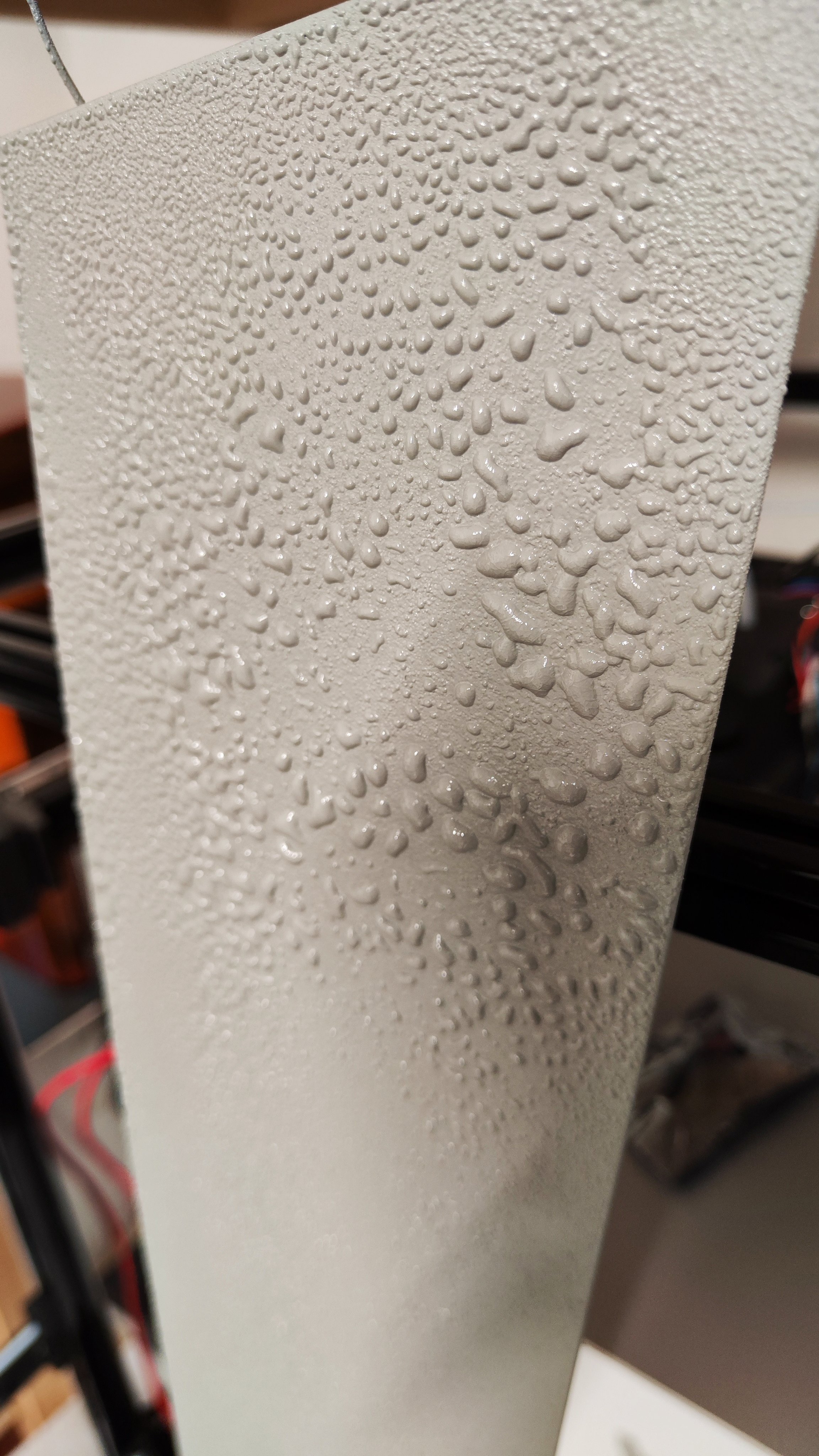

Als Lack habe ich für das gesamte Projekt Kobra Paint verwendet eine Marke, die für Graffiti Lacke bekannt ist, dieser hält bomben fest ohne Grundierung, sieht zudem auch richtig gut aus und was noch dazu kommt die Lacke kosten nicht viel.

Spoiler

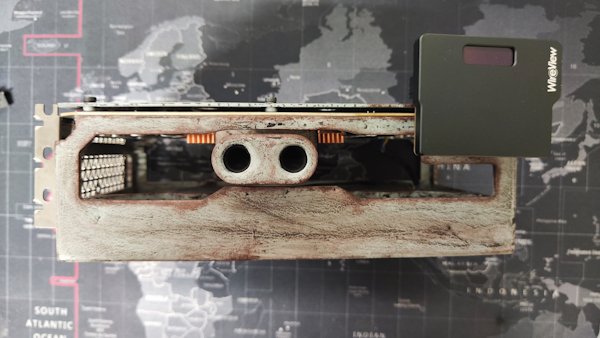

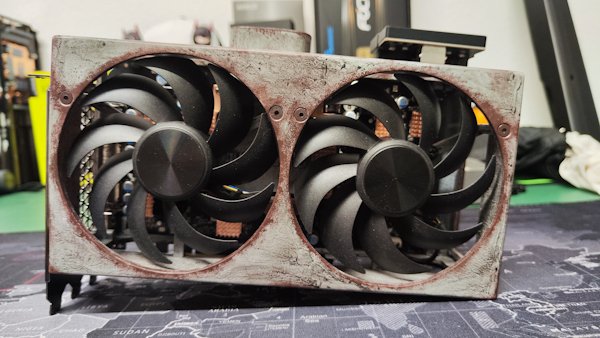

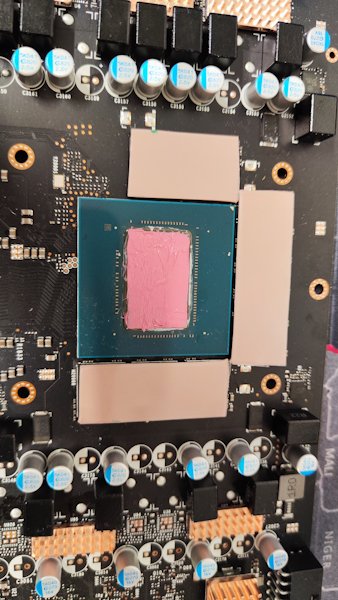

Etwas weathering, eine schöne Schicht Thermal Grizzly Hydronaut und die GPU hat einen schicken Wasserblock bekomme mit zusätzlichen Heatsinks für kühle Spannungswandler.
Sehr kompakt und dennoch die volle Leistung.

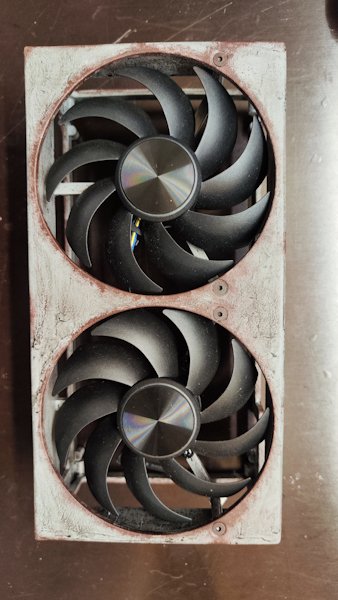

Spoiler

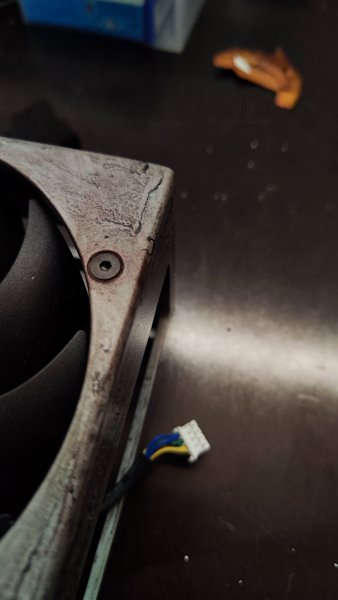

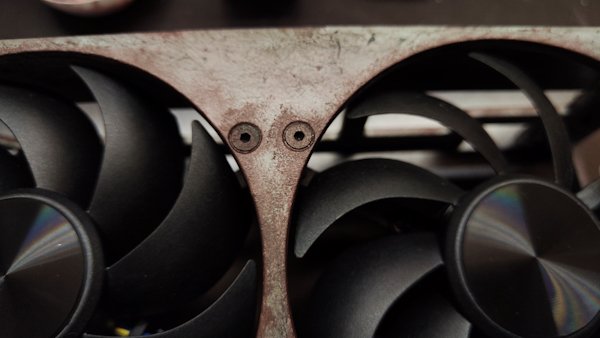

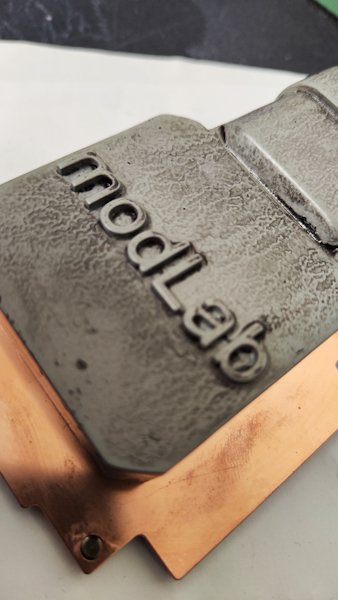

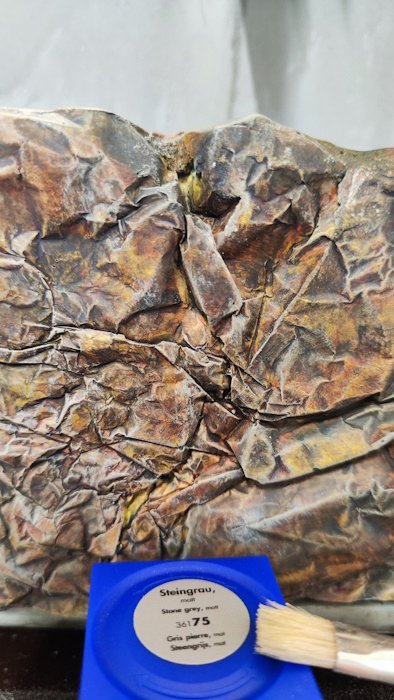

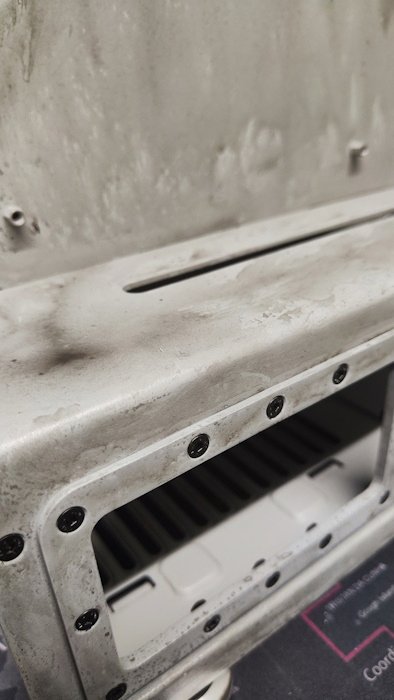

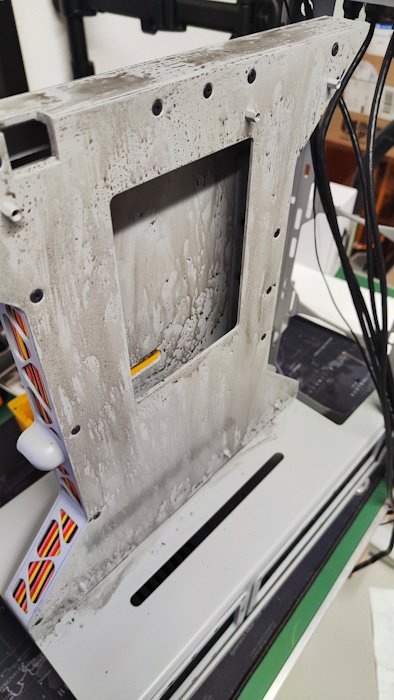

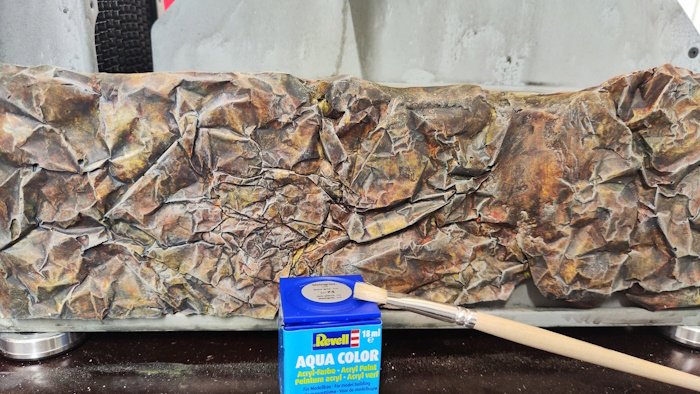

Das weathering ist mit Acrylfarben entstanden, die erste Schickt war ein eigentlich nur Wasser mit einem Tropfen schwarzer Farbe und mit dem Pinsel mehrere male großzügig aufgetragen.

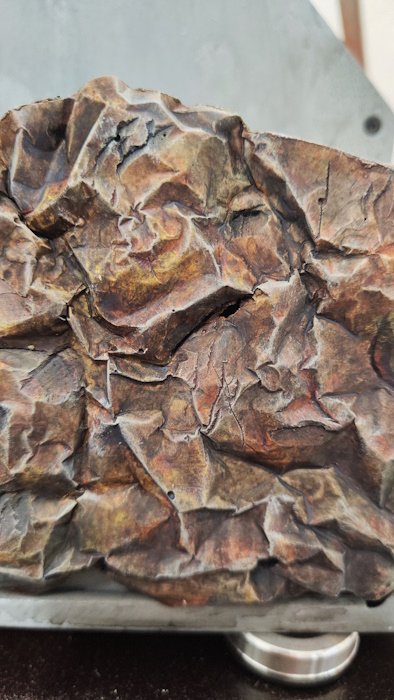

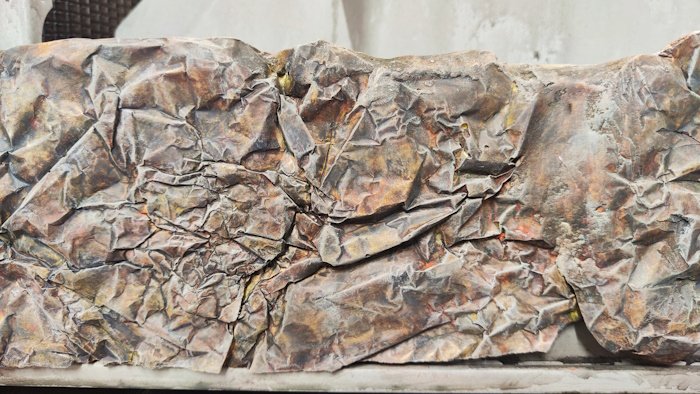

Der Rost wurde zusammen gemischt und mit einem Schwamm aufgetupft. Beim nächsten mal werde ich etwas Sand mittels Leim auftragen um einen 3D Effekt zu erzeugen.
Ich glaube aber auch das sieht im großen und ganzen nicht ganz so schlecht aus...

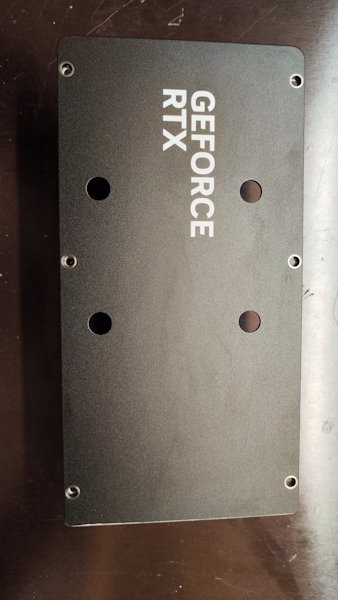

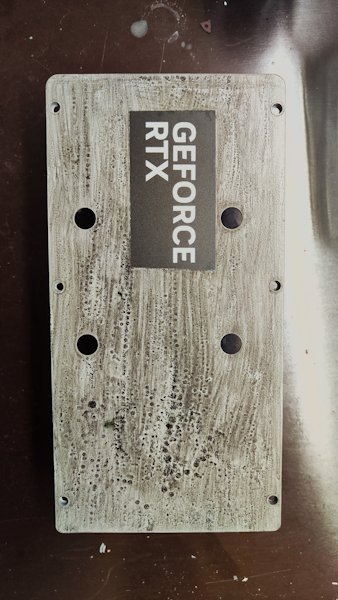

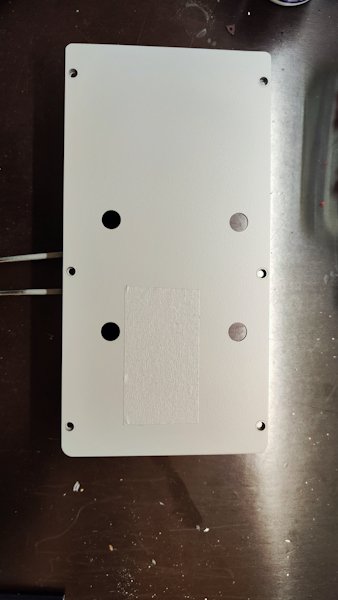

Als Backplate wollte ich erst ein anfertigen lassen jedoch war es etwas schwierig dies hinzubekommen da ich nicht jemanden gefunden habe der etwas Zeit hatte mir ein Aluteil mit dem Laser zu schneiden.

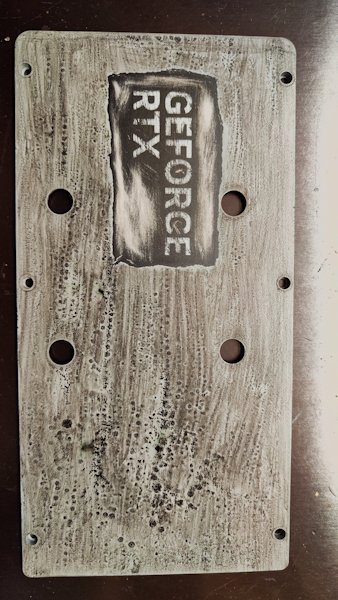

Den Weg, den ich gewählt habe, war der einfachste und zwar die originale Backplate etwas zu kürzen und farblich entsprechend anzupassen.

Spoiler

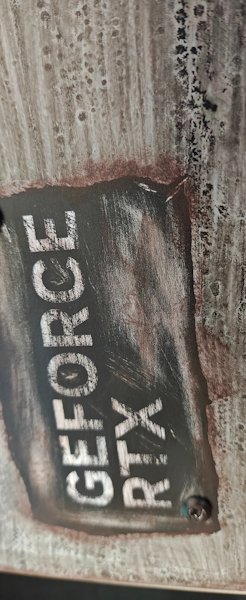

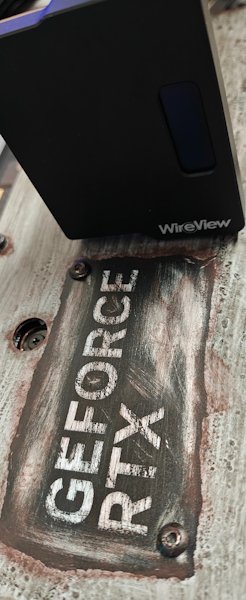

Das GeForce RTX Logo wollte ich beibehalten, se sollte wirken wie ein Schild jedoch erst als alles zu einander gefunden hat fiel mir auf das wird niemand sehen die GPU ist nur mit den Lüftern zu sehen...
Naja ein Detail das aber nicht fehlen durfte.

Das wars die GPU war bis dahin fertig und ich wusste damals noch ich, ob diese überhaut, funktionierte… xD

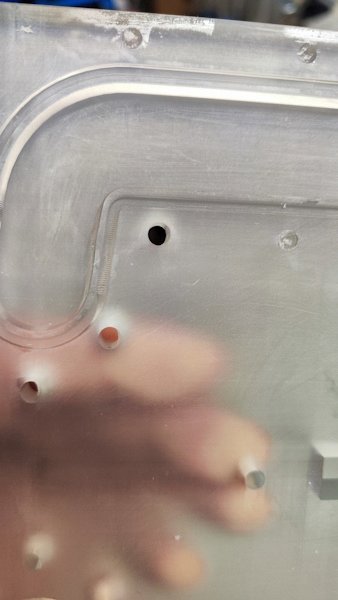

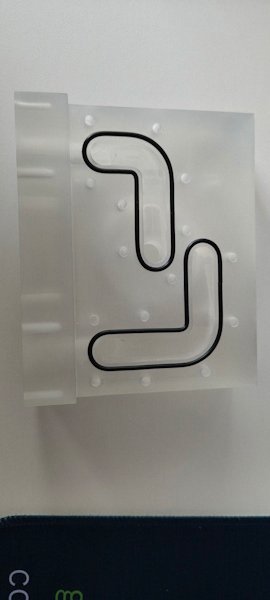

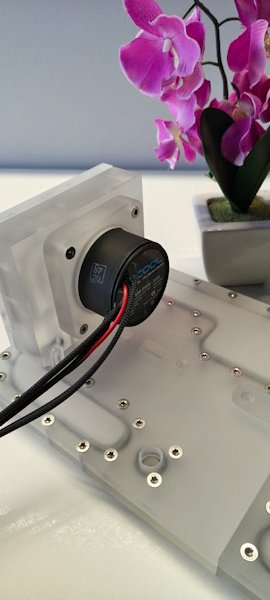

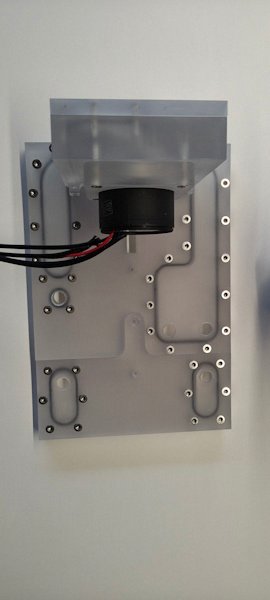

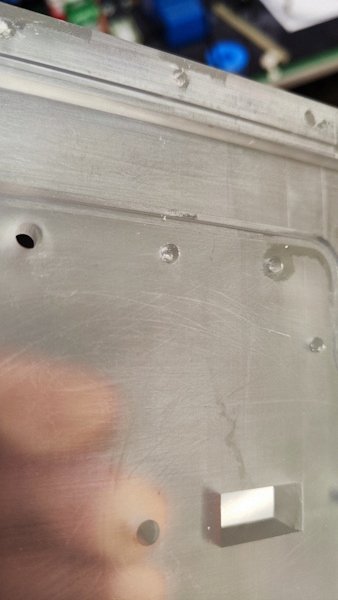

Als nächstes die Geschichte mit der Distroplate die wird noch spannender also bleibt dran. xD
