Cablemod Extension Kit

[RyujinJakka]

Hallöchen Jungs,
ich habe da mal eine ganz dumme Frage.

Ich bräuchte Hilfe beim identifizieren der Kabel und deren Zugehörigkeit. Leider sind die Kabel nicht beschriftet und ich möchte nur sicher gehen.

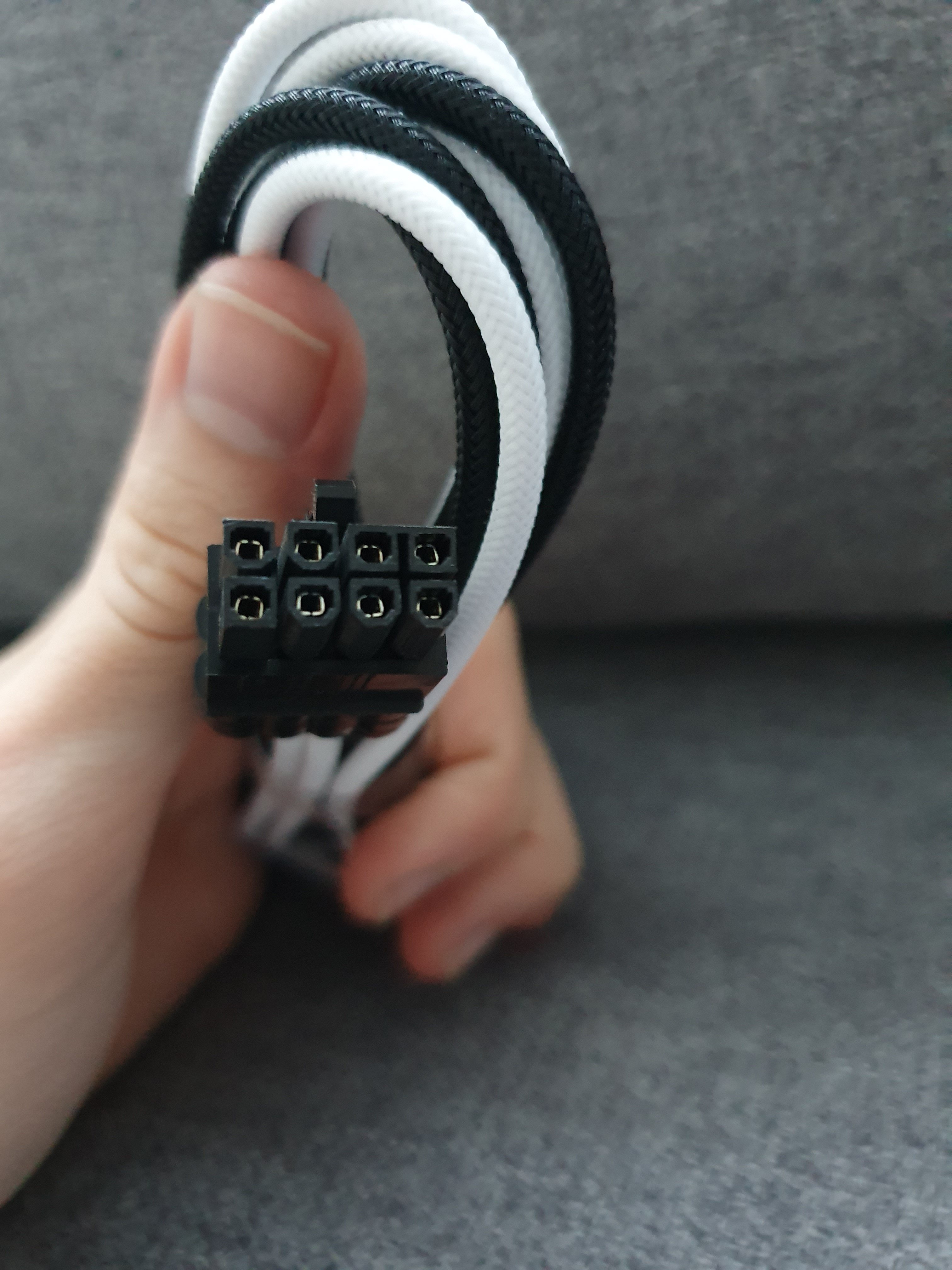

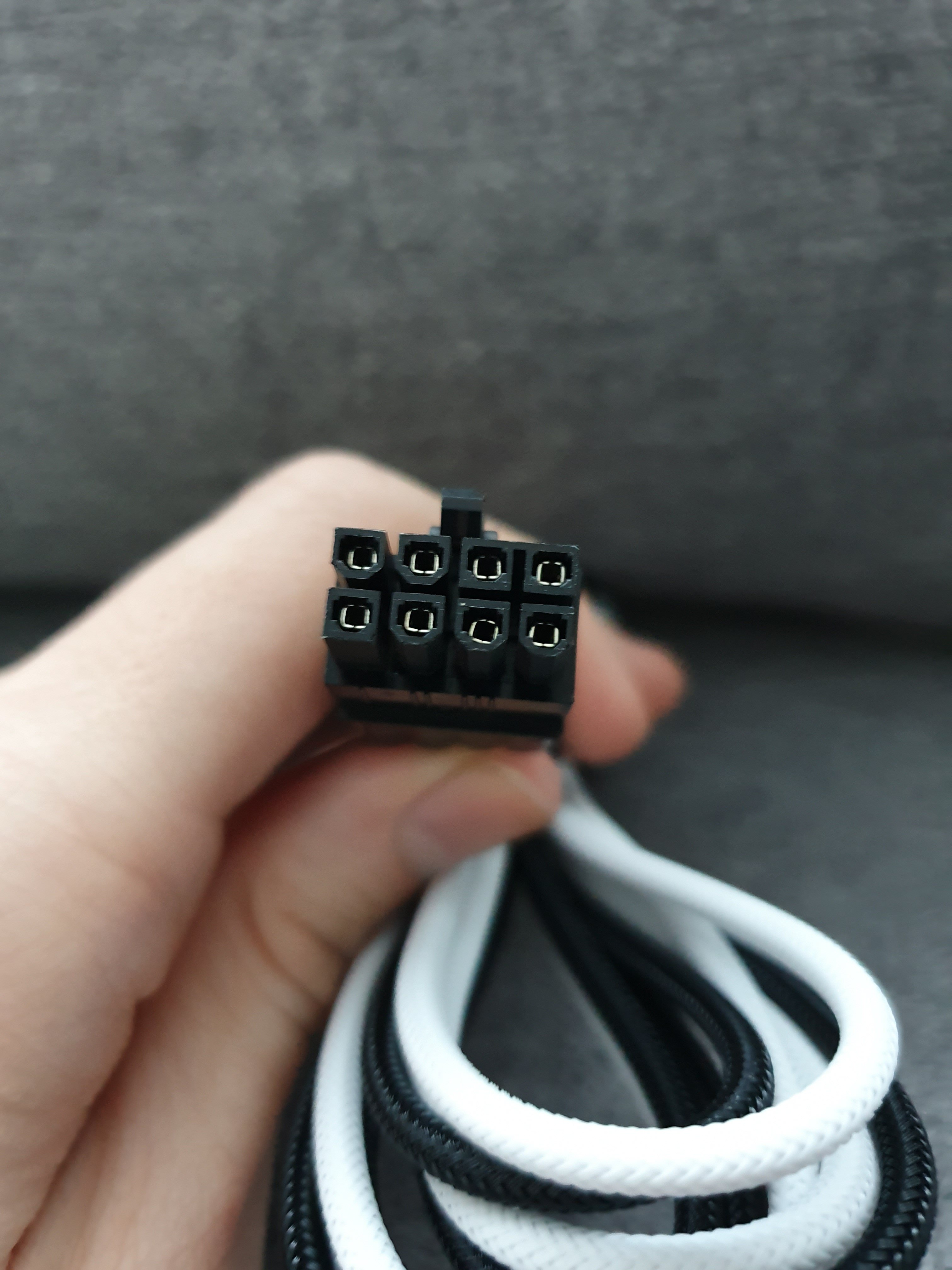

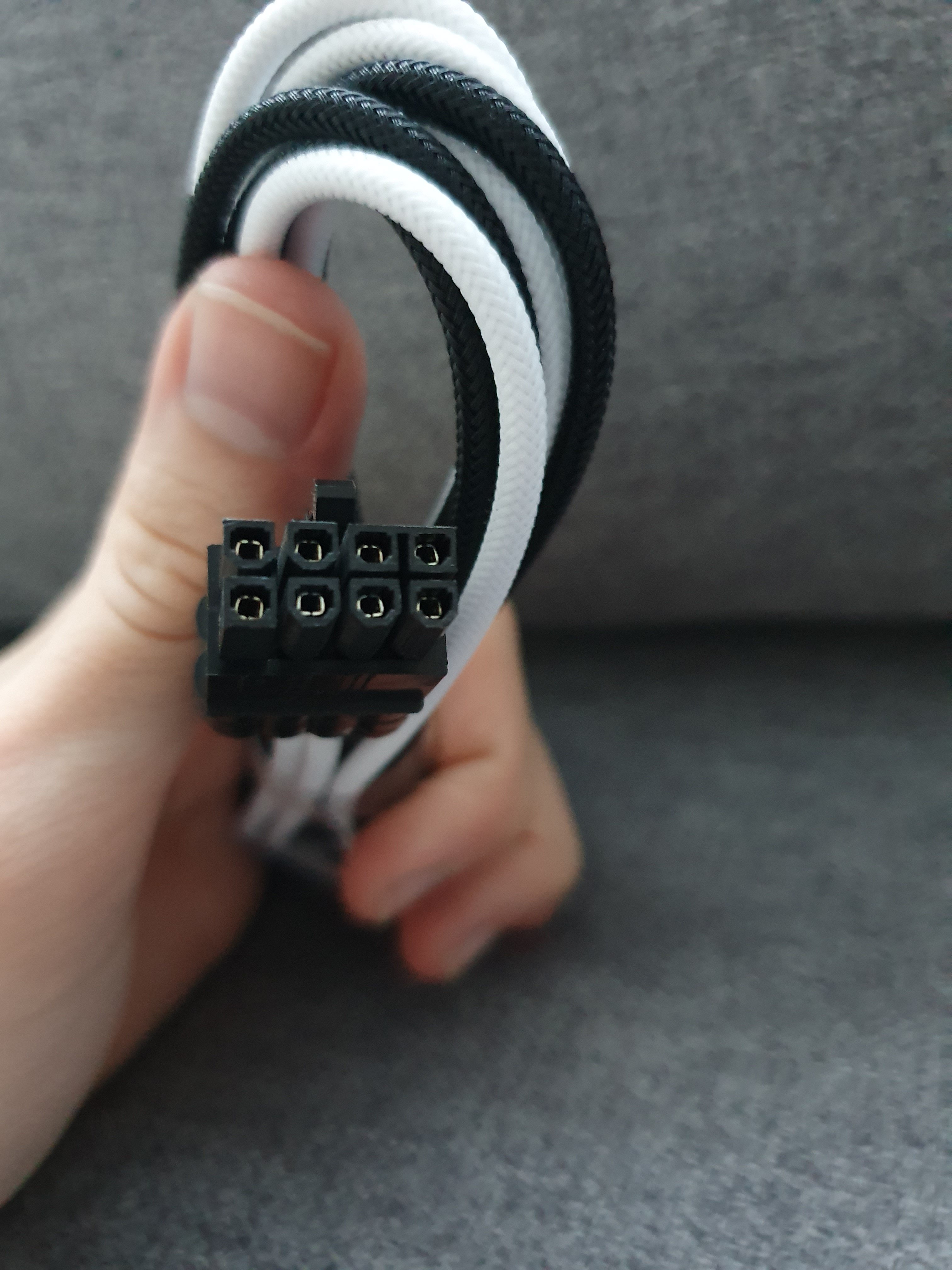

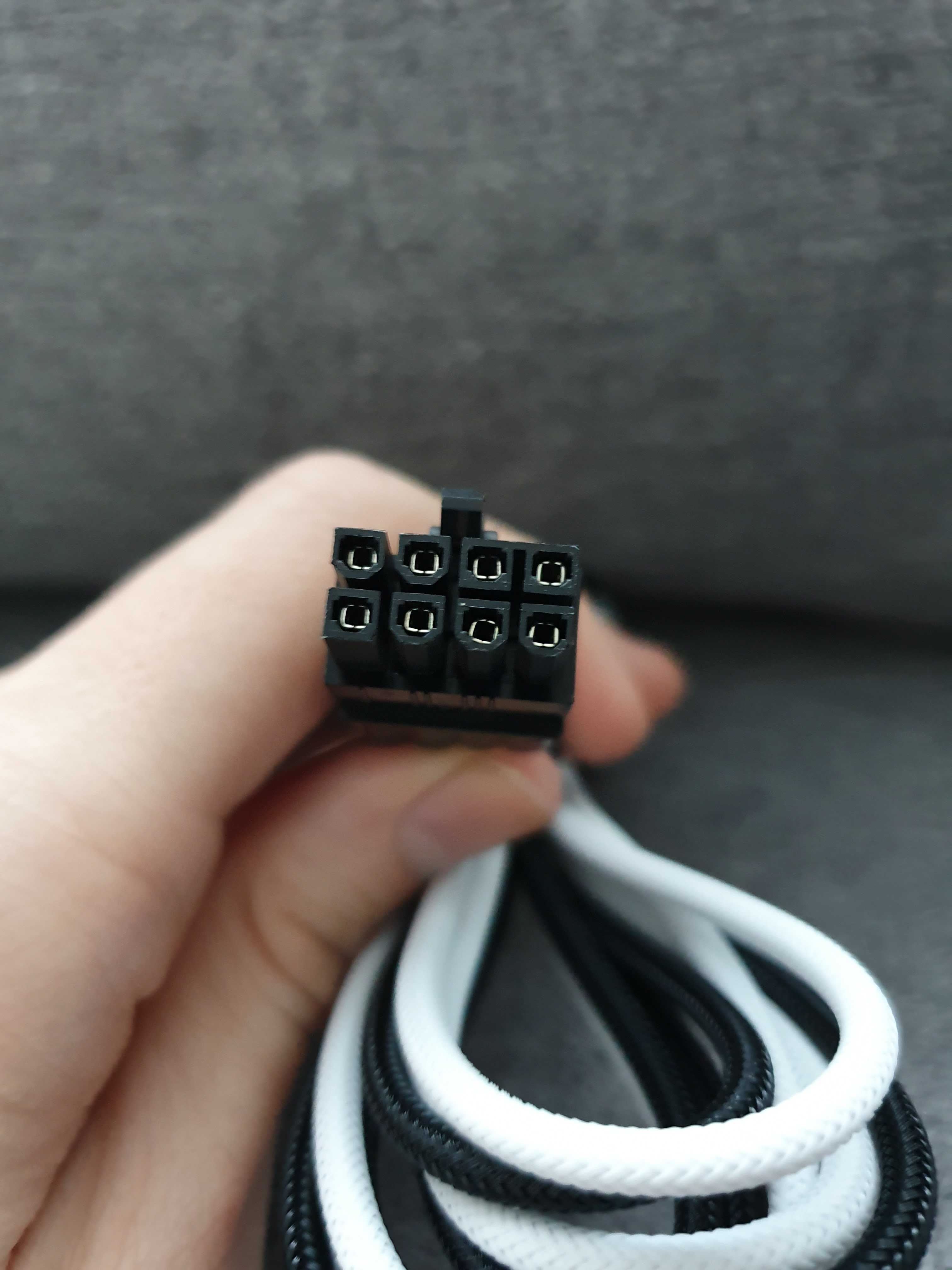

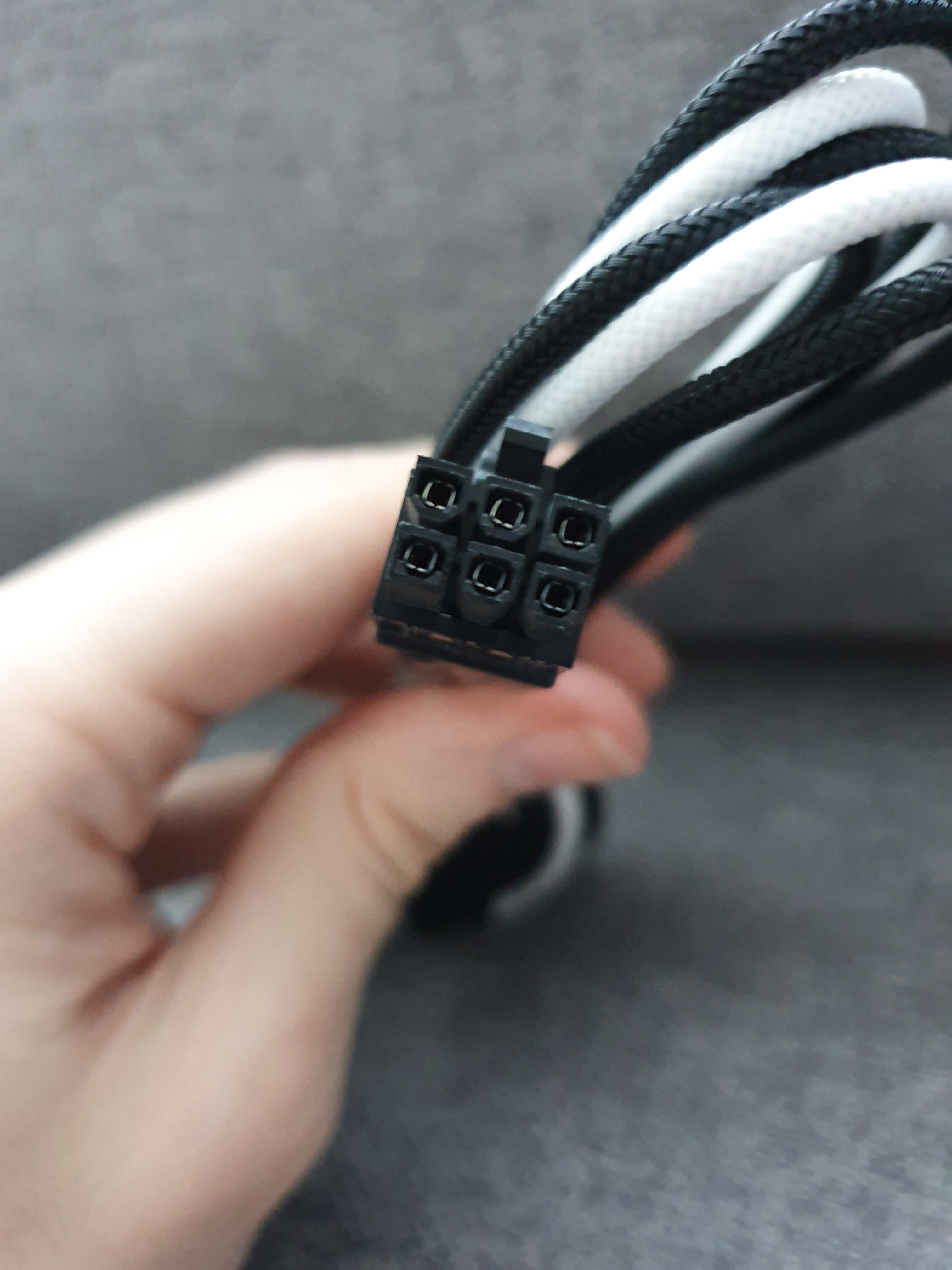

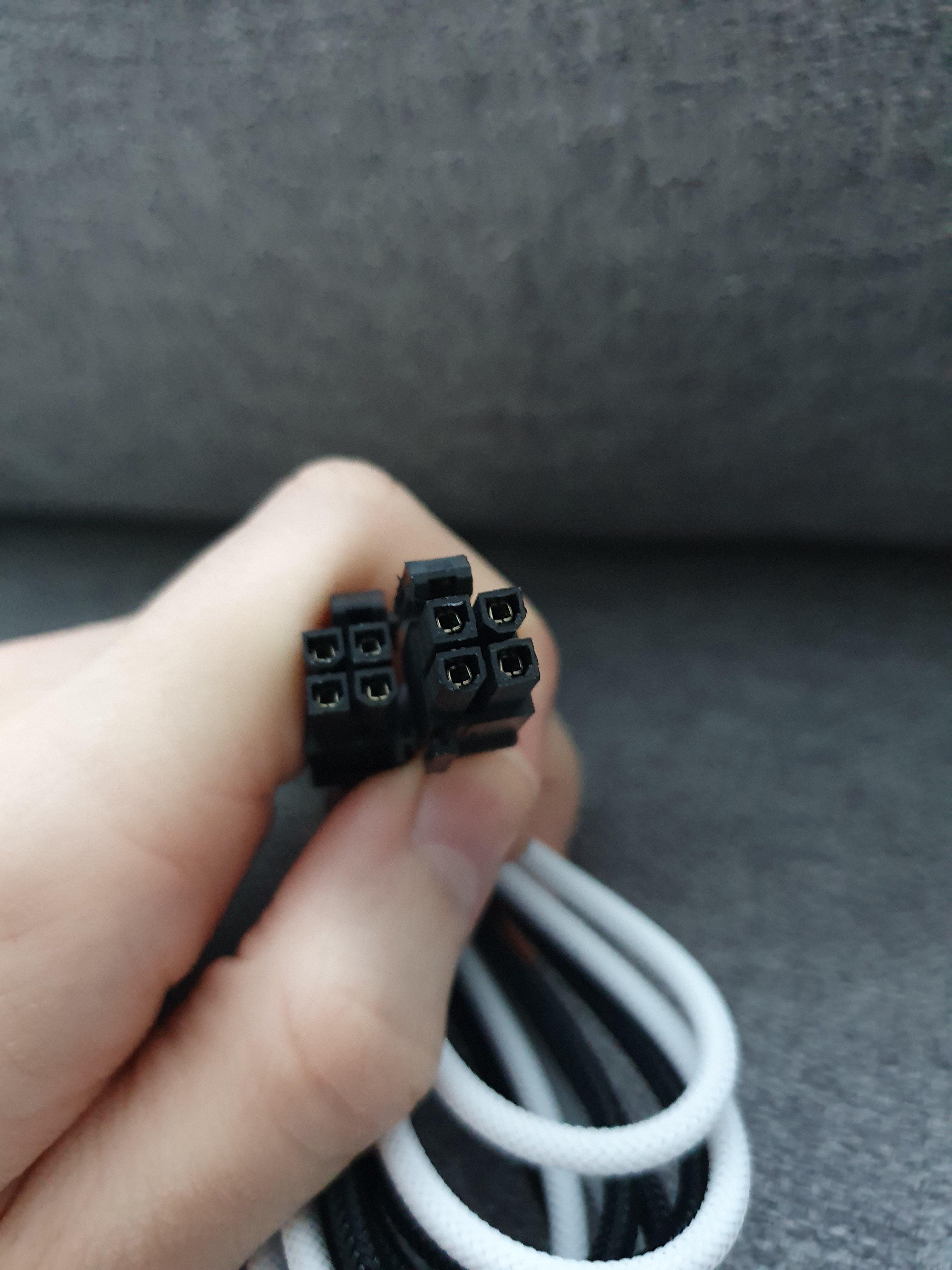

Nummer 1 & 2 müssten doch die GPU-Kabel sein, richtig?
[IMG]https://pics.computerbase.de/forum/attachments/736/736457-8935418920ea9498e6d681b7e887ff67.jpg[/IMG] [IMG]https://pics.computerbase.de/forum/attachments/736/736458-0b285510b9775f2451a8f5712be52f95.jpg[/IMG]

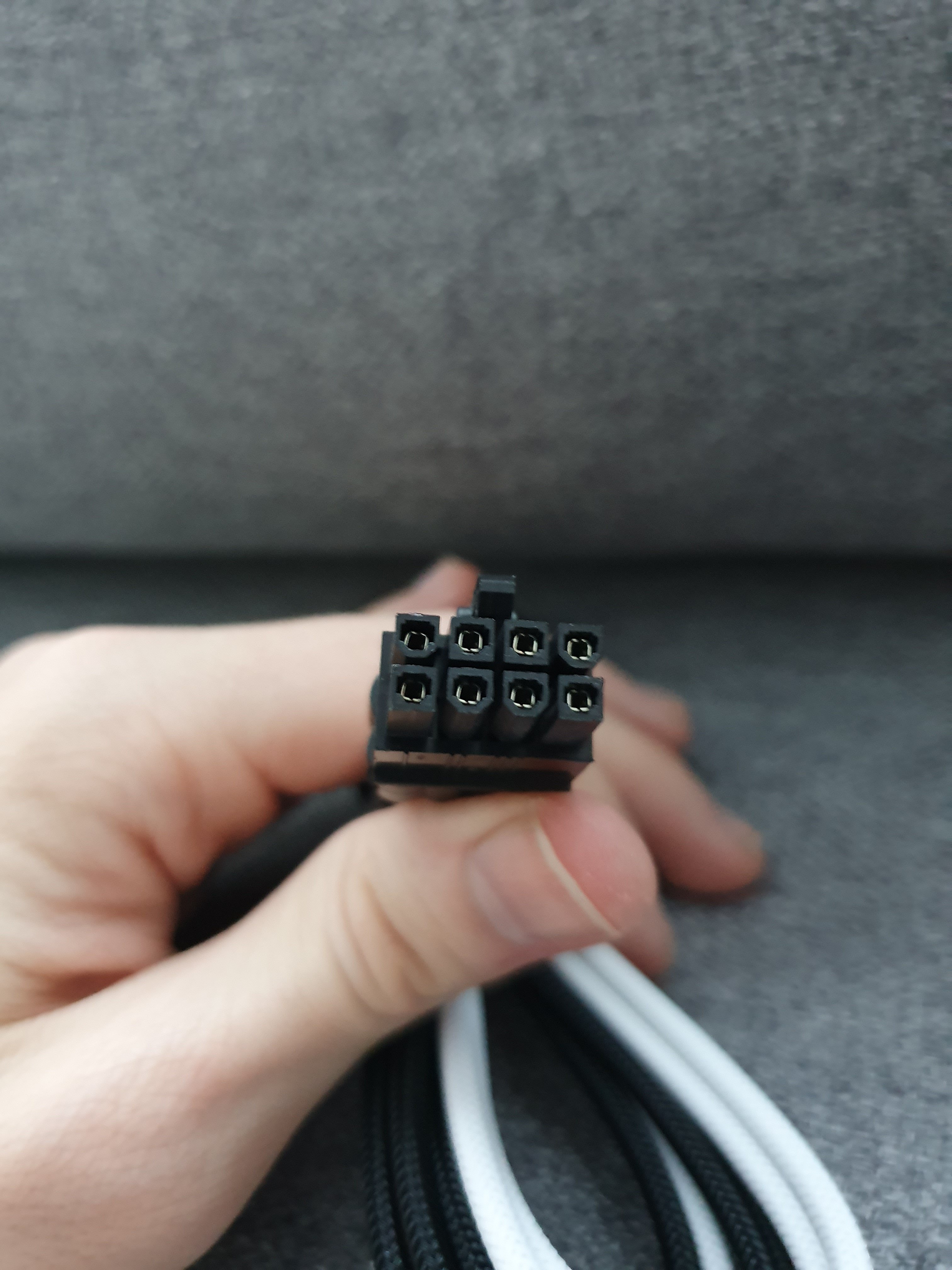

Nur bei dem CPU Kabel bin ich mir wirklich nicht sicher, da die Stecker nicht 1 zu 1 mit dem Netzteil-Stecker passen. Dies betrifft dann 3 oder 4, da Nummer 5 ja auch ein GPU-Stecker sein müsste?
[IMG]https://pics.computerbase.de/forum/attachments/736/736459-9eeadc30a258fdb5d2112558e91cfbdd.jpg[/IMG] [IMG]https://pics.computerbase.de/forum/attachments/736/736460-ec97f2885f0bf7a910ba476771226755.jpg[/IMG]

Tut mir Leid für die dumme Frage.. möchte mir aber auch nichts zerschießen.



[wickedgonewild]

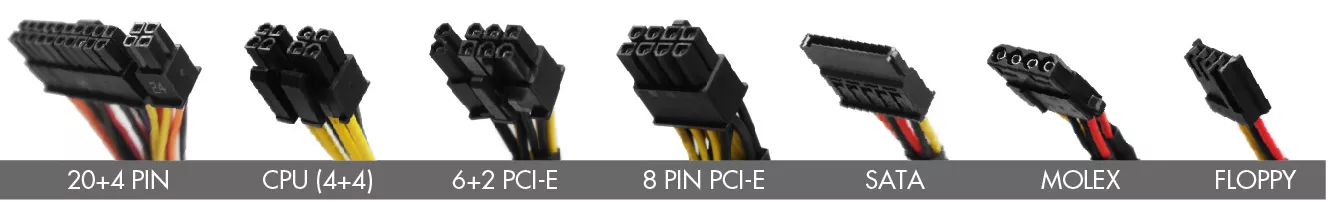

Bittesehr

https://www.pcinside.info/inside/inside-power-supplies/power-supply-cables-connectors/

Quelle: https://blog.nzxt.com/psu-cable-connections/



[br3adwhale]

Ist nicht durch die Form der die einzelnen Pins (durch die abgeschrägten Kanten) sichergestellt dass diese nicht in falsche Anschlüsse gesteckt werden können?



[mykoma]

4(+4) findest du eigentlich ausschließlich bei CPU/EPS, 6+2 sind PCIe.
Oder sind das 8Pin Anschlüsse, an denen man nichts abspalten kann?

Wenn du das "Basic" Kit con Cablemod hast, die kommen immer mit 1x24 ATX, 1x4+4 CPU und 2x 6+2 PCIe.



[RyujinJakka]

Hab mir das hier bestellt:
https://geizhals.de/cablemod-pro-modmesh-cable-extension-kit-cm-pcab-bkit-nkkw-3pk-r-a1779241.html

Bin halt auch etwas verwundert

Ergänzung (4. Dezember 2019)

hatte eine ähnliche Problematik mit den Steckern von meinem NT, selbe Problem. Laut Forum aber kein Prob



[RyujinJakka]

@mykoma bin mir halt unsicher Bild 3 und 4 sind dieselben Anschlüsse, nur dass der eine in der Mitte gespaltet ist, der andere ein "ganzer" Stecker ist



[mykoma]

Mal von der Herstellerseite:
Here’s what you get inside the package:

‧ 24-pin ATX – 3 closed combs
‧ 8-pin EPS – 2 closed combs
‧ 4+4 pin EPS – 2 x 8-pin / 2 x 4-pin hybrid combs
‧ 2 x 8-pin PCI-e — 3 closed combs
‧ 6-pin PCI-e – 3 closed combs

Leider ungünstig, das es sowohl einen 8 Pin EPS als auch 8 Pin PCIe gibt. Gibt es nichtmal eine kleine Beschriftung, was zu was gehört oder eine Anleitung mit genaueren Beschreibungen?
Ansonsten würde ich mal den Support anschreiben.



[br3adwhale]

Naja aber wie gesagt, die Stecker sind anders geformt so dass falsch anstecken technisch gar nicht möglich ist.



[RyujinJakka]

Leider nicht die Verpackung hat da nichts bei.
Es kann nur Bild 3 oder 4 sein für CPU, ich bin mir nur nicht sicher welchen der beiden ich nehmen soll.



[br3adwhale]

Also:

gemäß dieser Grafik: https://i.stack.imgur.com/Spsgx.png

BIld 1 + 2: PCIe 8 Pin

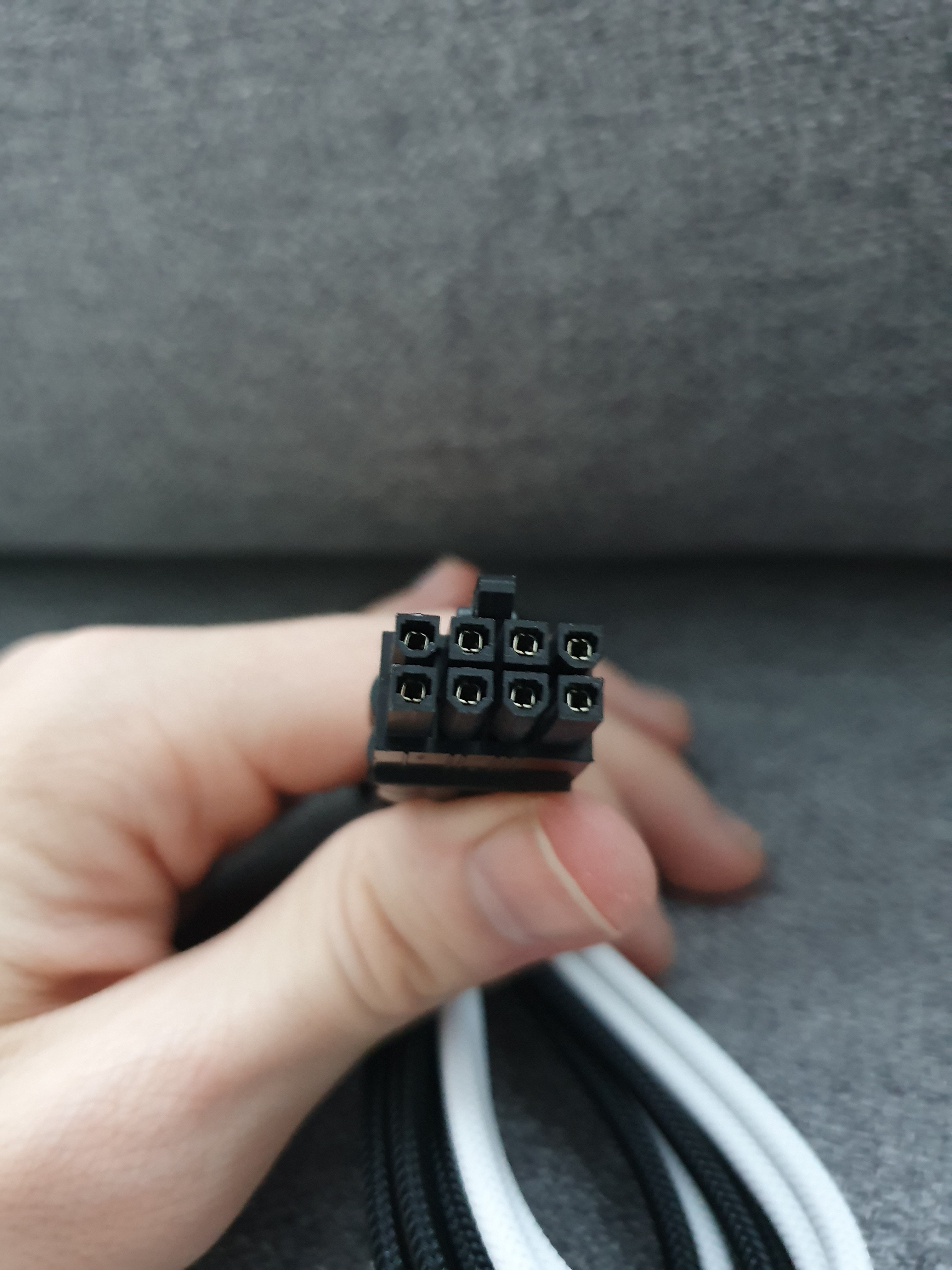

Bild 3: EPS12V

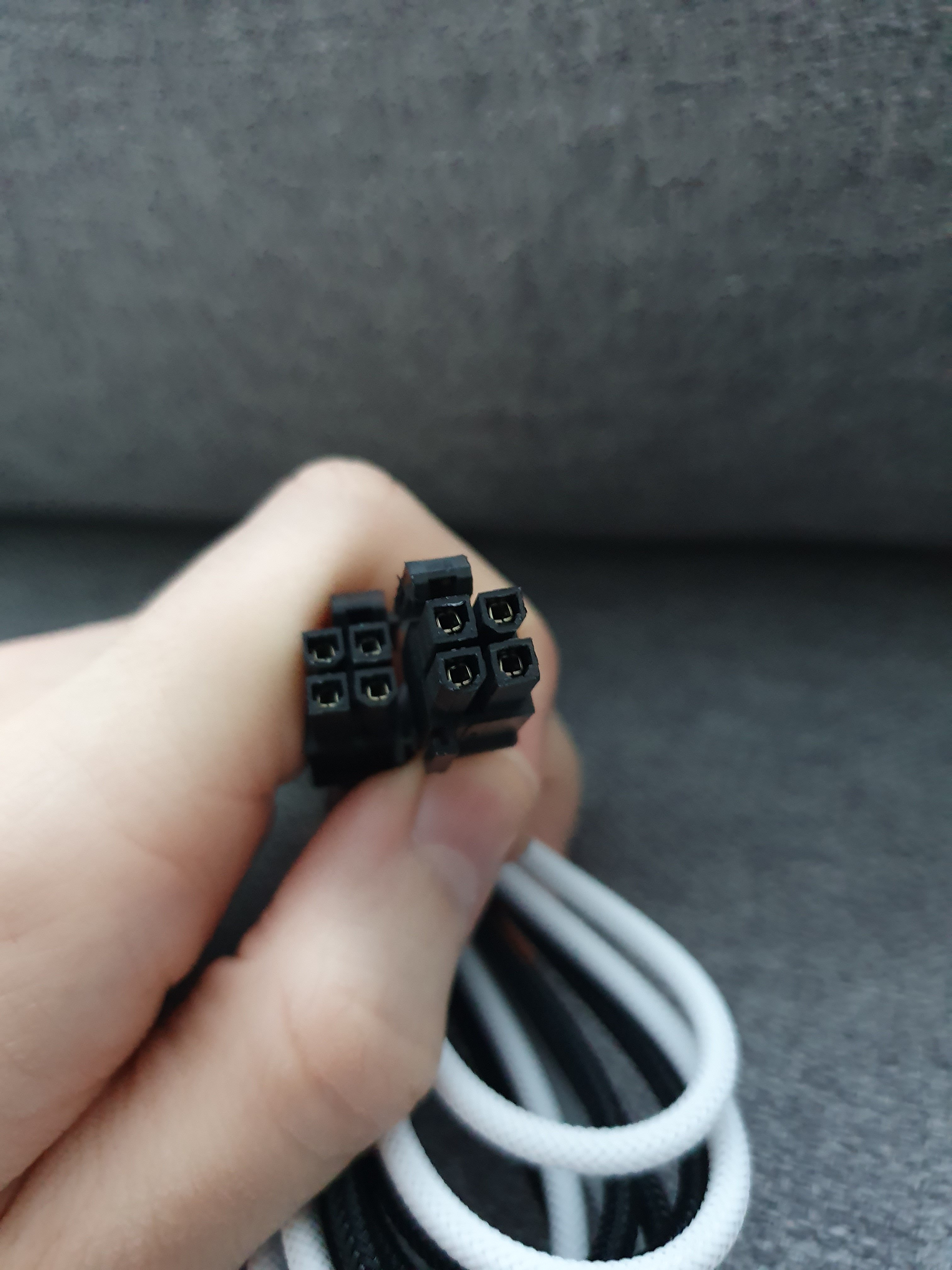

Bild 4: auf der linken Seite: ATX12V, zusammen mit dem anderen entspricht das EPS12V

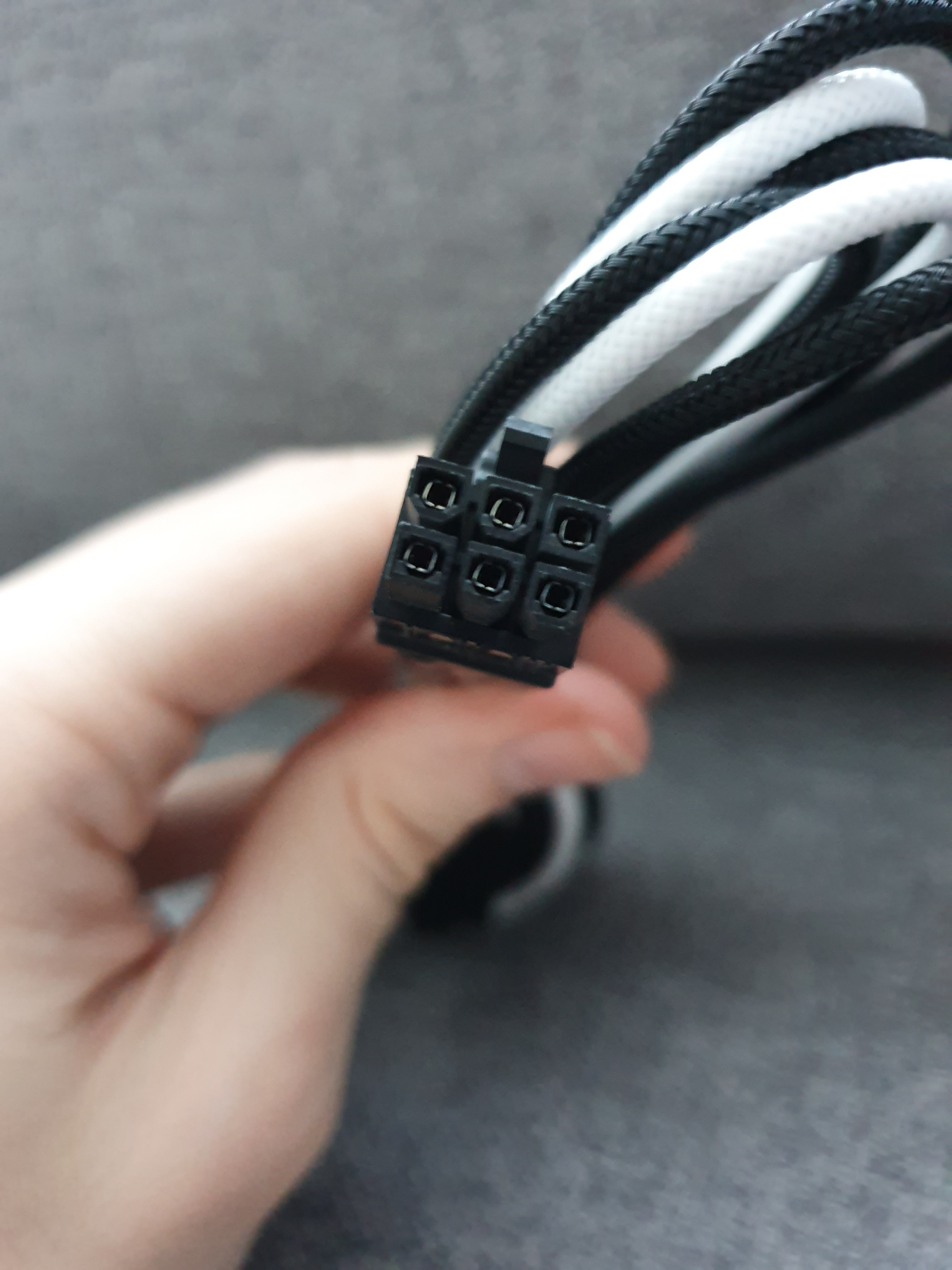

Bild 5: PCIe 6 Pin

Bedeutet: wenn dein Board einen 8 Pin Anschluss hat ist es egal ob du das Kabel aus Bild 3 oder Bild 4 verwendest.

Hat dein Board nur einen ATX12V-Anschluss dann geht auch nur das Kabel aus Bild 4, wobei der nicht genutzte teil dann einfach irgendwo rumbaumelt.



[RyujinJakka]

Danke für die Aufklärung
