Glasfaser Eigenes Modem an FTTH-Anschluss via SFP GPON Modul

[Martin240]

@DLMttH Ja, Faser hatte ich rausgezogen, hab die Box danach auch einmal ohne Faser neugestartet. Leider nichts.



[chriscom]

Hallo ihr lieben!

Ich lese jetzt hier seit ca. 3 Jahren mit, da ich seitdem auf meinen Glasfaseranschluss der Deutschen Glasfaser DG warte. Letzte Woche wurde er endlich aktiviert und nun versuche ich, mein Luuley LL-XS2510 GBIC damit in Gang zu bekommen.

Als ONT ist derzeit ein Genexis FiberTwist G2110C installiert, natürlich ohne 2,5 GBit Port.
https://hack-gpon.org/ont-genexis-ft-g2110c/
Auf Hack-GPON hab ich schon einige Dinge herausfinden können und bin auch aktuell mit dem ONT verbunden. Welche Daten des Genexis muss ich denn im Luuley eintragen, damit es funktioniert? Hat das schon jemand realisiert? Den FiberTwist F2115 habe ich mit geliefert bekommen. Hab mir jetzt noch ein LC/APC auf SC/APC SingleMode-Kabel bestellt, da ich mit meinem SC-SC Kabel, welches ich noch zu Hause hatte (ohne den F2115) leider keinen Link bekommen habe.

Kann alles weitere erst am Wochenende testen.

Brauche ich zwingend eine neue Firmware wie hier beschrieben?
https://www.computerbase.de/forum/t...luss-via-sfp-gpon-modul.2061989/post-29385813

Dem Luleey selbst habe ich mit der aktuellsten verfügbaren Firmware von der Luleey-Seite geflasht:
Firmware Version V1.0.2-241026

Aktuell habe ich folgendes eingetragen (persönliche Daten mit XXX "geschwärzt"):
LOID und LOID Password: leer
PLOAM Format ASCII
PLOAM Password 1234567890
GPON Seriennummer: GNXS04XXXXXX
Vendor ID: GNXS
Software Version 1 und 2: C-5.4.0-EFT1
OMCC version: 0x80
Product Class und HW version: G2110CV1D1
Device Serial Number: GNXS04XXXXXX
MAC: 6003a6XXXX40
MACKEY: 389e43ff172e62523f0b8927fXXXXXX
Den MacKey habe ich mit folgendem Tool generiert: CyberChef

Folgende Ausgaben habe ich vom ONT:

company@interos-ng:/# omcicli mib get 84
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
VlanTagFilterData
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
=================================
EntityID: 0x01
FilterTbl[0]: PRI 0,CFI 0, VID 380
FwdOp:  0x10
NumOfEntries: 1
=================================
=================================
EntityID: 0x02
FilterTbl[0]: PRI 0,CFI 0, VID 342
FwdOp:  0x10
NumOfEntries: 1
=================================

company@interos-ng:/# omcicli mib get 7
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
SWImage
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
=================================
EntityID: 0x00
Active: 1
Committed: 1
Valid: 1
Version: C-5.4.0-EFT1
ProductCode:
ImageHash: 0x00000000000000000000000000000000
=================================
=================================
EntityID: 0x01
Active: 0
Committed: 0
Valid: 0
Version: C-5.4.0-EFT1
ProductCode:
ImageHash: 0x00000000000000000000000000000000
=================================

company@interos-ng:/# omcicli mib get 256
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Ontg
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
=================================
EntityID: 0x00
VID: GNXS
Version: G2110CV1D1
SerialNum: GNXS04XXXXXX
TraffMgtOpt: 2
AtmCCOpt: 0
BatteryBack: 0
AdminState: 0
OpState: 0
OnuSurvivalTime: 0
LogicalOnuID: user
LogicalPassword:
CredentialsStatus: 0
ExtendedTcLayerOptions: 0x0
OntState: 1
=================================

company@interos-ng:/# omcicli mib get 257
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Ont2g
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
=================================
EntityID: 0x0000
EqtID: 0x466962657254XXXXXXXXXXXXXXX313043000000
OMCCVer: 0x80
VPCode: 0
SecCapability: 1
SecMode: 1
NumOfPriQ: 128
NumOfScheduler: 16
Mode: 1
NumOfGemPort: 64
SysUpTime: 9018100
ConnectivityCapability: 0x007f
CurrentConnectivityMode: 0
QosConfigurationFlexibility: 0x003b
PriorityQueueScaleFactor: 1
=================================

company@interos-ng:/# /etc/scripts/flash get GPON_PLOAM_PASSWD
GPON_PLOAM_PASSWD=1234567890

company@interos-ng:/# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br0 state UNKNOWN qlen 1000
    link/ether 60:03:a6:XX:XX:40 brd ff:ff:ff:ff:ff:ff
3: eth0.2: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000
    link/ether 00:00:00:01:00:02 brd ff:ff:ff:ff:ff:ff
4: eth0.3: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 1000
    link/ether 00:00:00:01:00:02 brd ff:ff:ff:ff:ff:ff
5: nas0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN qlen 1000
    link/ether 60:03:a6:XX:XX:40 brd ff:ff:ff:ff:ff:ff
6: pon0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:00:00:01:00:02 brd ff:ff:ff:ff:ff:ff
7: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 60:03:a6:XX:XX:40 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.1/24 brd 192.168.1.255 scope global br0
       valid_lft forever preferred_lft forever
8: ppp0: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
9: ppp1: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
10: ppp2: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
11: ppp3: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
12: ppp4: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
13: ppp5: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
14: ppp6: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
15: ppp7: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 3
    link/ppp
16: nas0_0: <NO-CARRIER,BROADCAST,UP> mtu 1500 qdisc pfifo_fast master br0 state DOWN qlen 10
    link/ether 60:03:a6:XX:XX:43 brd ff:ff:ff:ff:ff:ff

Gibt es sonst noch etwas zu beachten? Hat jemand die gleiche Konstellation mit dem FiberTwist?

Welche VLAN ID muss ich konfigurieren? 380 sollte passen, oder?

Vielen Dank schon mal!

Christian



[chriscom]

@chriscom Kleine Rückmeldung zu meinem Test:

Es funktioniert alles. VLAN 380 ist korrekt. Ich habe nur das Problem, dass ich nur ca. 200MBit/s im Down- und 3 !!! MBit/s im Upstream habe.



[Dark_Hell]

Hi, bei mir geht es langsam drauf zu das ich Glasfaser bekomme. Ich hab mir schon mal ein Huawei
MA5671A besorgt. Meine Frage ist vorerst kann man die IP einfach ändern?

In der einen Anleitung hab ich was gefunden.

Setting management IP​

fw_setenv ipaddr www.xxx.yyy.zzz

Könnte ich da einfach die 192.168.2.1 setzen oder muss ich nochwas dabei beachten? Weil ich würde gern im nachhinein auf das Modul zugreifen können.

Danke

Gruß



[chriscom]

Kleines Fazit:
Mit der neueren Firmware vom Luleey funktioniert es irgendwie aktuell gar nicht mehr. Mit der alten Version bekomme ich jetzt die volle Geschwindigkeit. Leider - wie bereits bekannt - provisioniert DG nicht voll und demnach bekomme ich nur ca 940Mbit im Downstream.



[vino-o-meter]

Hallo, ich habe nun einiges hier gelesen und hoffe ihr könnt mir ein wenig weiterhelfen. Ich bin zwar nicht ganz fachfremd wenn es um Netzwerke geht, aber bei Glasfaser habe ich leider bisher gar keine Ahnung. Bei uns (wie bei vielen hier) kommt hoffentlich bald der Anschluss von der Deutschen Telekom. Da mein CWWK N100 Router (mit OpenWRT) einen SFP+ Port hat, möchte ich gerne das Glasfaser Modem 2 von der Telekom nicht verwenden, sondern direkt ein SFP(+) Modul verwenden. Was mich gestört hat ist, dass das Zyxel Modul nur 1 Gbit/s unterstützt. Schlimmer noch: Hier lese ich, dass es bei einem Telekom-Anschluss sogar nur 950 MBit/s kann (technologisch bedingt).

Meine Frage ist jetzt: Gibt es ein Modul, mit dem ich auch für einen eventuellen 2G Anschluss (XGS-ONT?) bereits gewappnet bin? Es sollte natürlich bis dahin mit dem 1G-Anschluss tun. Geht das überhaupt? Wenn ja, welches?



[rezzler]

Hallo und Willkommen bei ComputerBase!

Schlimmer noch: Hier lese ich, dass es bei einem Telekom-Anschluss sogar nur 950 MBit/s kann (technologisch bedingt).

Mit Brutto-Gigabit kommen ca. 940 MBit/s netto raus, egal mit welchem SFP. Wenn dein SFP 2,5G als Schnittstelle zum Router beherrscht wären netto ca. 1100 MBit/s drin. Der Sonderfall, das selbst dann netto nur 950 MBit/s durchgehen wurde bis jetzt meines Wissens nicht wirklich aufgeklärt.

Meine Frage ist jetzt: Gibt es ein Modul, mit dem ich auch für einen eventuellen 2G Anschluss (XGS-ONT?) bereits gewappnet bin? Es sollte natürlich bis dahin mit dem 1G-Anschluss tun. Geht das überhaupt?

Nein, das geht nicht. Bis Gigabit läuft alles über GPON, der 2G-Tarif nutzt aber XGS-PON, was auf anderen Wellenlängen als GPON arbeitet.



[robert_s]

Nein, das geht nicht. Bis Gigabit läuft alles über GPON, der 2G-Tarif nutzt aber XGS-PON, was auf anderen Wellenlängen als GPON arbeitet.

Warum sollte das nicht gehen? Es gibt doch auch Combo-OLTs, welche beides beherrschen.

Nur baut wohl keiner Combo-ONTs (obwohl die Google-KI munter behauptet, das gäbe es, wohl weil viele ONT-Anbieter ihr Produktportfolio mit "GPON & XGS-PON ONTs" bewerben, dabei aber unterschiedliche Produkte meinen)... Möglicherweise, weil der Einbau von zwei Laser-LEDs kaum Kostenvorteile ggü. Produkten mit einer einzelnen Laser-LED ergibt, während die "Synergien" bei anderen Kommunikationstechnologien (DSL, DOCSIS) deutlich besser sind.



[vino-o-meter]

Ok danke. Gibt es in dem Fall noch einen guten Grund nicht die/das Digitalisierungsbox Glasfasermodem bzw. Zyxel PMG3000 von der Telekom zu verwenden? Mein SFP board im Router hat wohl einen Intel 82599ES Controller der kein 2.5 HSGMII unterstützt. Fällt das ins Gewicht wenn das Model nur mit 1G läuft?



[robert_s]

Mein SFP board im Router hat wohl einen Intel 82599ES Controller der kein 2.5 HSGMII unterstützt. Fällt das ins Gewicht wenn das Model nur mit 1G läuft?

ca. 150Mbit/s. Haben oder nicht haben macht 300Mbit/s



[rezzler]

Nur baut wohl keiner Combo-ONTs

Eben deshalb geht es nicht

Möglicherweise, weil der Einbau von zwei Laser-LEDs kaum Kostenvorteile ggü. Produkten mit einer einzelnen Laser-LED ergibt,

Edit: Es bringt sogar Kostennachteile. Bei FS kostet das GPON-OLT-SFP rund 50€, das XGS-SFP ca. 80€ und das Combo-SFP 330€. Wenn das Verhältnis bei Nokia/Adtran/Huawei ähnlich ist ergibt der zögerliche XGS-Ausbau auf einmal Sinn.

während die "Synergien" bei anderen Kommunikationstechnologien (DSL, DOCSIS) deutlich besser sind.

Zumal dort der genutzte Frequenzbereich ja identisch ist oder "nur" erweitert wird, während er bei GPON vs. XGS komplett verschieden ist.



[robert_s]

Zumal dort der genutzte Frequenzbereich ja identisch ist oder "nur" erweitert wird, während er bei GPON vs. XGS komplett verschieden ist.

Mir kommt es eher so vor, dass da der optischen Technologie noch 1-2 Evolutionsstufen fehlen, die man in der Kupfer- und Funkbasierten Kommunikationstechnik schon erreicht hat. So ist man dort sogar schon über den "Tuner" hinaus zum "Full Band Capture" - derweil Laserdioden gerade erst auf dem Weg zu "tunable" zu sein scheinen.

Den "Siliziumteil" gibt es ja schon als Combo, wie man an den Fritz!Boxen sieht. Wenn es jetzt noch die "tunable" Optik gäbe, müsste es schon kostengünstiger sein, die mit einer integrierten Optik für alle Standards zu bauen als mit austauschbarer Optik.

Und dann kehrt vielleicht auch im Bereich der optischen Netzwerkkarten mal die Multi-Standard-Lösung ein, statt wie derzeit immer die zur Gegenstelle passende Optik zu benötigen, was ein deutlicher Rückschritt gegenüber der Kupfertechnologie ist.



[rezzler]

derweil Laserdioden gerade erst auf dem Weg zu "tunable" zu sein scheinen.

Selbst-einstellende 10G-SFP, die sich aus den 40 DWDM-Kanälen selbstständig 2 Kanäle für einen Link raussuchen, sind bereits im Einsatz. Passenderweise bei Kabel Deutschland als Zuführung für die Fiber Nodes Braucht dann natürlich ne Weile, bis ein Link aufgebaut ist.

Andererseits hat man da ja einen viel engeren Frequenzbereich (50nm), den man abdecken muss, im Vergleich zu GPON vs XGS. (1310 & 1490 vs. 1270 & 1577nm)



[vino-o-meter]

ca. 150Mbit/s. Haben oder nicht haben macht 300Mbit/s

Puh, das ist schon hart. Ein 10G SFP+ GPON-Modul wird es wohl nicht geben, oder?

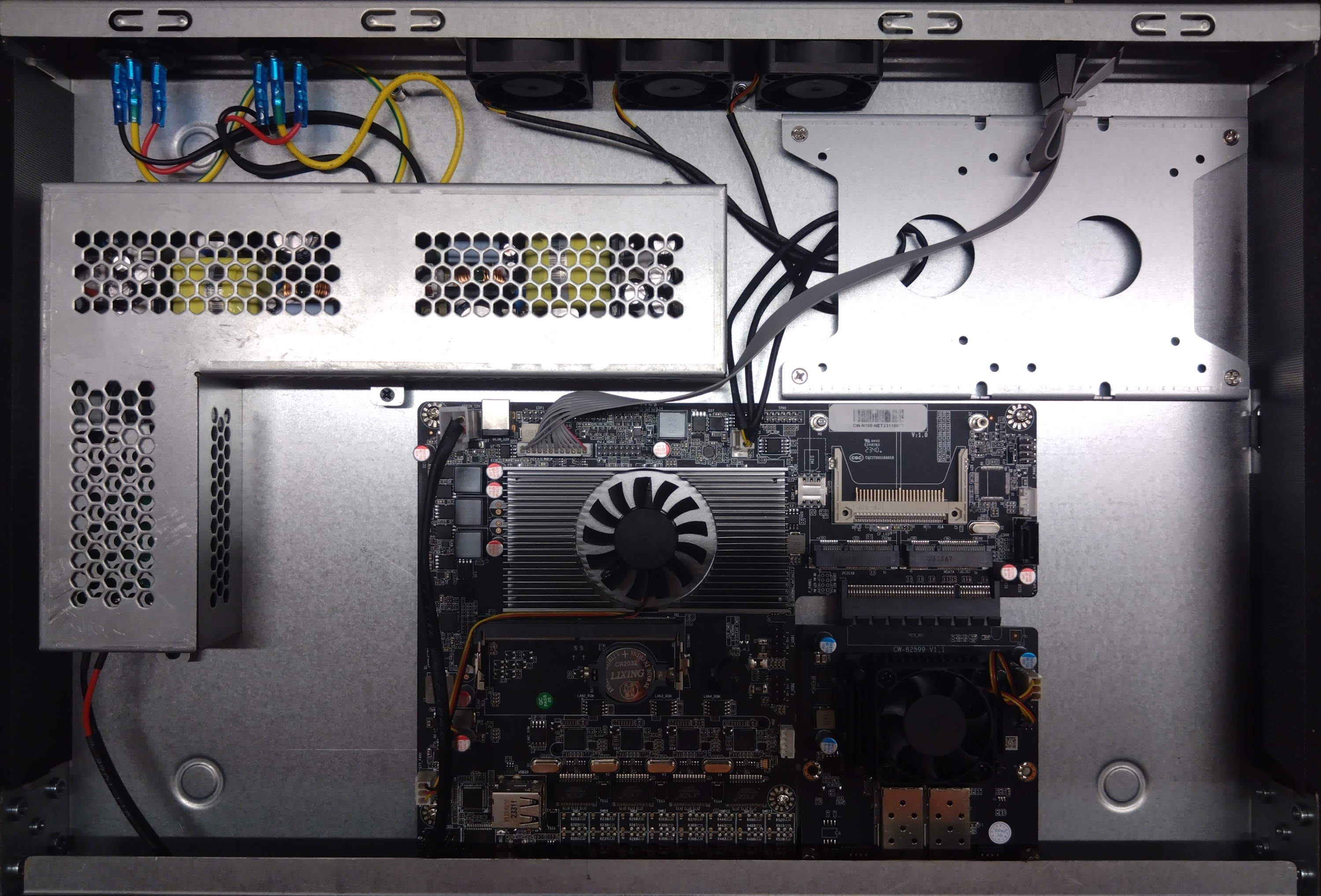

Ich bin mir nicht sicher, ob ich ein anderes passendes 2.5G SFP PCIe-Board für meinen CWWK-Router finde, bzw. ob das irgendeinen Formfaktor einhält in dem 19" Rack-Gehäuse. So sieht das ganze von innen aus (Quelle):



[rezzler]

Puh, das ist schon hart.

Naja, 150 MBit/s im Download, 150 MBit/s im Upload. Als "armer Schlucker" wirst du mit 940 MBit/s netto nicht dastehen Aber klar, wenn mans einfach mitnehmen kann...

Ein 10G SFP+ GPON-Modul wird es wohl nicht geben, oder?

Nein, das haben schon andere gesucht.

Ich bin mir nicht sicher, ob ich ein anderes passendes 2.5G SFP PCIe-Board für meinen CWWK-Router finde, bzw. ob das irgendeinen Formfaktor einhält in dem 19" Rack-Gehäuse.

Es gibt da 10G-SFP zum nachrüsten und 2,5G-RJ45, die PCIe-Karte sieht (für mich) aber nicht sonderlich standardisiert aus.

Wenn der Router gegeben ist würd ich mich wohl eher mit dem Gf-Modem 2 arrangieren und die 2,5G-Ports nutzen/nachrüsten.



[sendai]

Puh, das ist schon hart. Ein 10G SFP+ GPON-Modul wird es wohl nicht geben, oder?

Ich bin mir nicht sicher, ob ich ein anderes passendes 2.5G SFP PCIe-Board für meinen CWWK-Router finde, bzw. ob das irgendeinen Formfaktor einhält in dem 19" Rack-Gehäuse. So sieht das ganze von innen aus (Quelle):

Interessantes Teil, hast du den CWWK-Router schon da, oder würdest du den erst noch bestellen?

Wenn ich die verlinkte Quelle überfliege hätte das Board neben der 2x 10G SFP+ Karte auch noch 4x 2,5G per I226-V Intel Chip onboard, wäre das nicht eine Option in Verbindung mit dem Glasfasermodem 2?



[vino-o-meter]

Den Router habe ich schon und das Glasfasermodem 2 wollte ich gerne explizit vermeiden.

Es gibt da 10G-SFP zum nachrüsten

Ja, aber das 10G SFP-Board habe ich ja schon. Das 2.5G RJ45 bringt mir leider nichts, da ich dann trotzdem noch das externe Modem brauche (und die vier fest verbauten Ports sind ohnehin 2.5G).

Dann bleibt mir aber nichts anderes übrig als das Glasfasermodel 2 zu verwenden und zu hoffen, dass irgendwann ein SFP+ Modul rauskommt. Mies...

EDIT: Wo und wie würdet ihr denn verfolgen, ob ein SFP+ Modul auf den Markt kommt? Ich kenne weder die Hersteller, noch die genaue Bezeichnung, wonach ich suchen müsste. "10G SFP GPON" oder "SFP+ GPON" würde ich jetzt annehmen, aber es muss ja auch mit der Telekom kompatibel sein.

EDIT2: Das Teil hier (SFP 10G XG-PON XGPON-GPON Combo OLT) von AliExpress ist ein Fake, oder?



[DLMttH]

GPON ist erst einmal GPON, der Provider ist da egal. Wobei eh die Frage ist, ob du auf ewig bei der Telekom bleiben möchtest.



[vino-o-meter]

Das weiß ich auch nicht, bisher war ich immer zufrieden mit der Telekom. Was hätte das zur Folge? Funktioniert das Modem nur bei der Telekom?

Hab das Teil hier noch gefunden, damit könnte ich vielleicht das Model umgehen: https://www.amazon.de/10Gtek-Conver...er-European/dp/B089KGVDV8/262-3683542-8437431



[sendai]

EDIT2: Das Teil hier (SFP 10G XG-PON XGPON-GPON Combo OLT) von AliExpress ist ein Fake, oder?

Module mit OLT in der Bezeichnung sind für die Provider-Seite, die nützen uns als Endkunden leider nichts.

Das weiß ich auch nicht, bisher war ich immer zufrieden mit der Telekom. Was hätte das zur Folge? Funktioniert das Modem nur bei der Telekom?

Hab das Teil hier noch gefunden, damit könnte ich vielleicht das Model umgehen: https://www.amazon.de/10Gtek-Conver...er-European/dp/B089KGVDV8/262-3683542-8437431

Der Name 10Gtek irritiert leider, das ding spricht nur SFP und wird genutzt wenn man z.B. von einer Multimode Glasfaser auf eine Single Mode Glasfaser wechseln oder sonst irgendwie aktiv verlängern müsste. Sprich würde leider an deiner FW auch wieder nur 1G per SFP ankommen.

Ergänzung (27. Juli 2025)

Nachtrag, soerwas wie das 10Gtek, könnte aber vielleicht die Lösung sein, sowas gibt's doch bestimmt auch mit SFP+ Slots, wenn so ein Teil dann noch zu SFP 2.5G abwärtskompatibel sind, könnte ein 2.5G GPON SFP ja wieder ins Spiel kommen.
