Einordnung Kabel Werte Fritzbox

[DrCox1911]

Vodafone hat gerade das Ticket wieder auf erledigt gestellt, weil ja die Verbindung heute dann wieder besteht😐

Ruf da am Montag Mal nochmal an und bestehe dann auf den Techniker, nervt gerade extrem.



[Dr. Chaos]

Vodafone hat gerade das Ticket wieder auf erledigt gestellt, weil ja die Verbindung heute dann wieder besteht😐

Ticket sofort händisch wieder öffnen nur dann wird es eskaliert.



[DrAgOnBaLlOnE]

Ja, nicht unterkriegen lassen. Da muss man hartnäckig sein und bleiben.
Je mehr Du Druck aufbaust, desto eher verstehen die, dass es nötig ist.

Das DOCSIS-Tool ist wirklich intertessant.
Weiß einer von den Anwesenden hier wie man das zufälligerweise unter Windows 10 Pro x64 zum laufen bringt? 🤔
Ich würde es mir gern mal etwas genauer anschauen!



[DrAgOnBaLlOnE]

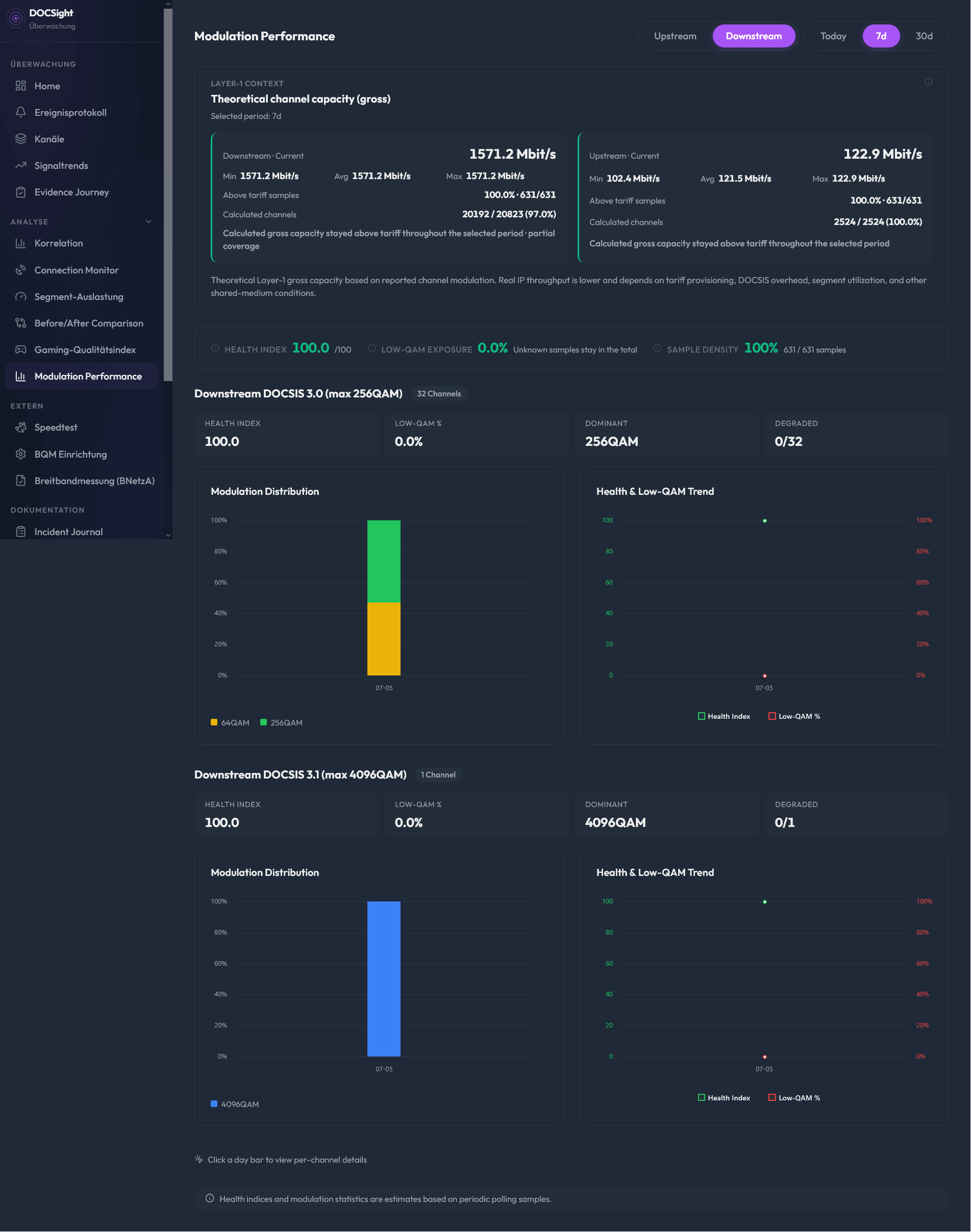

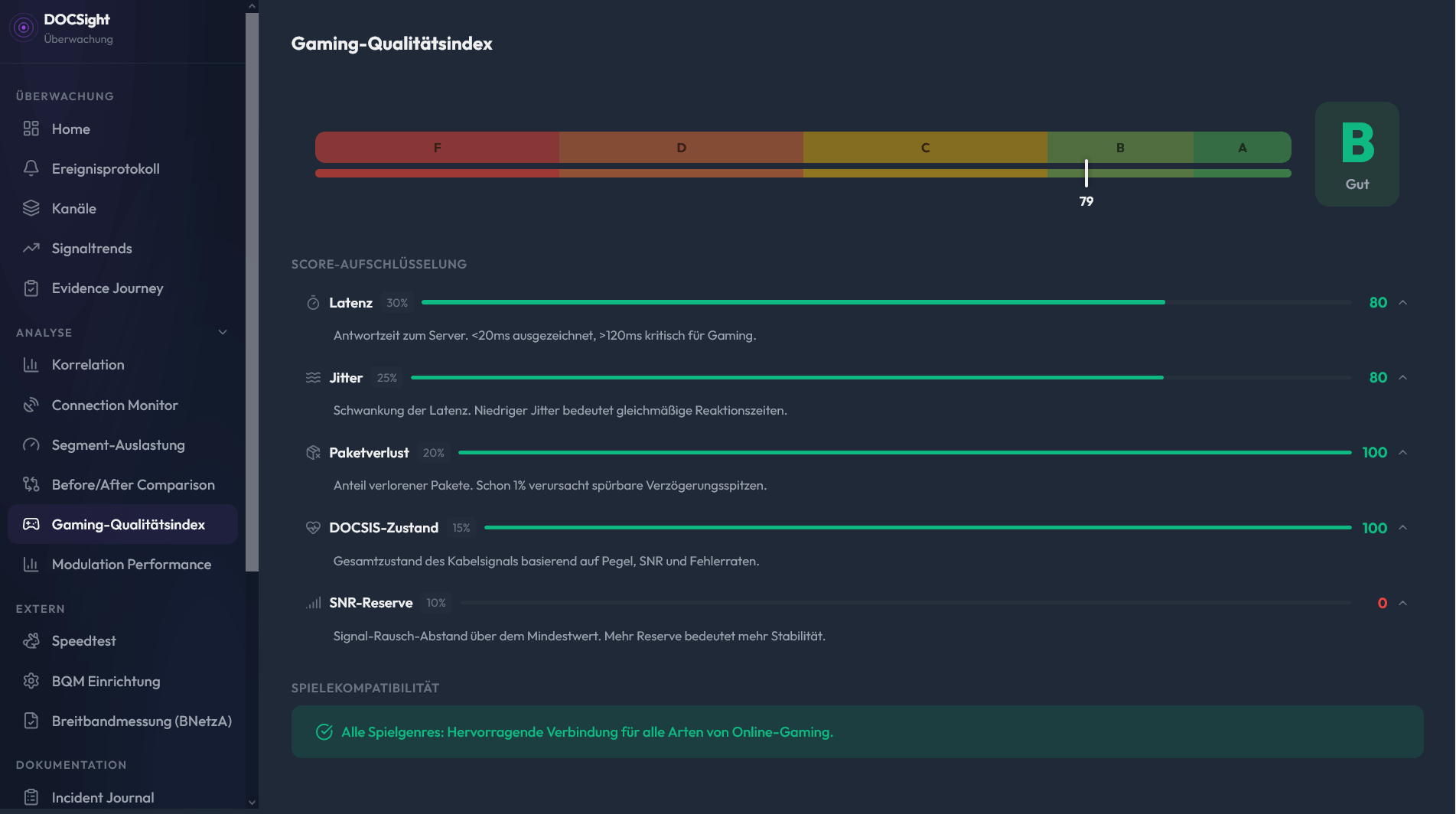

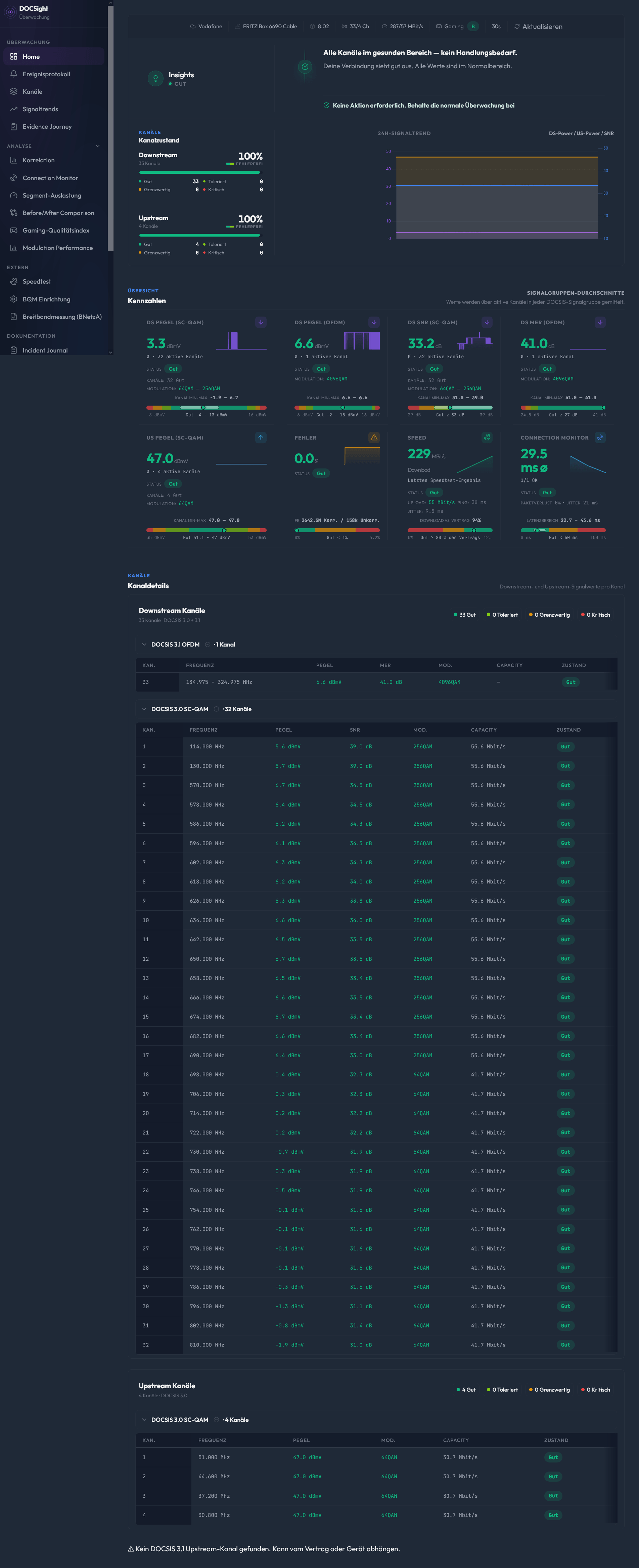

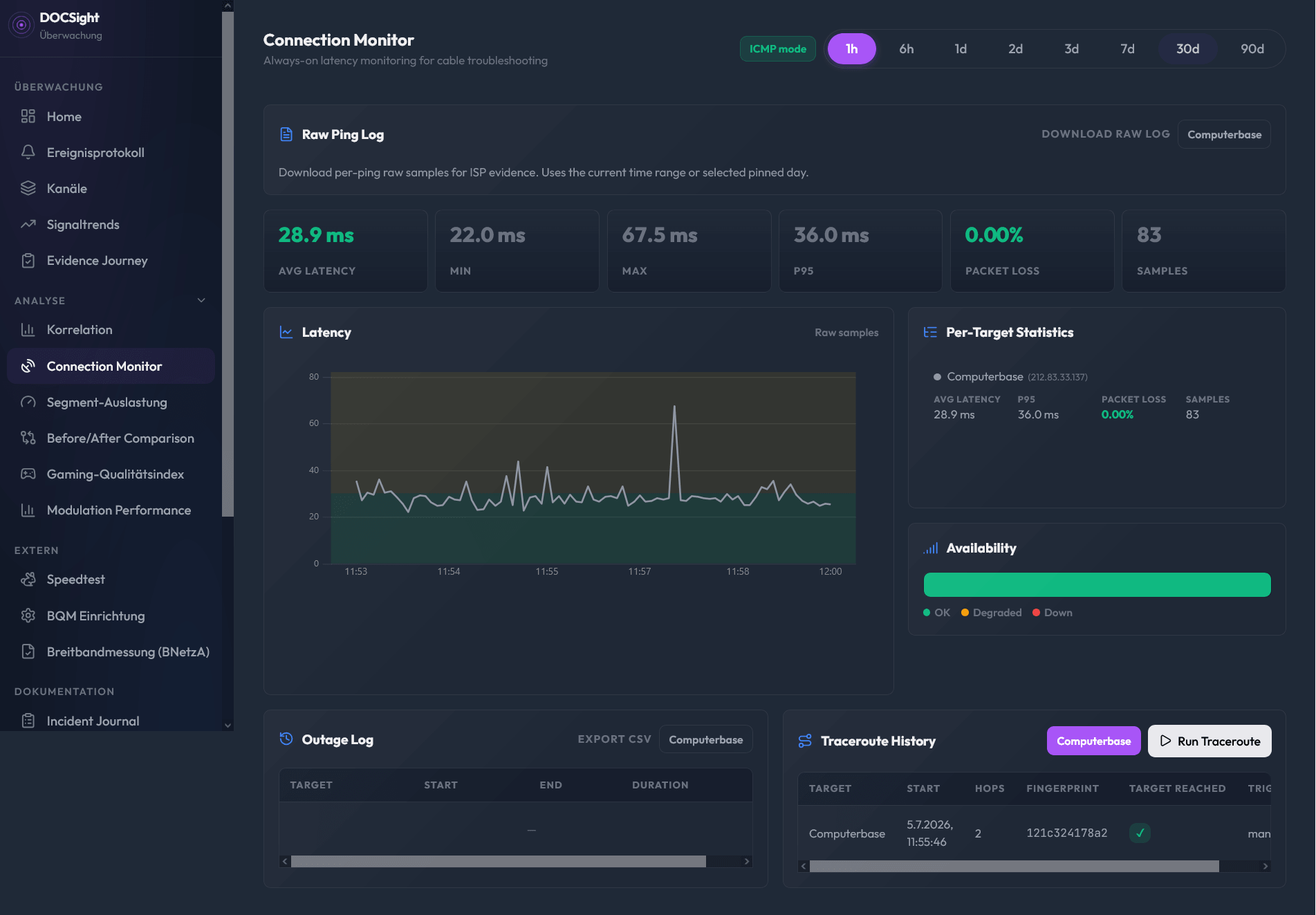

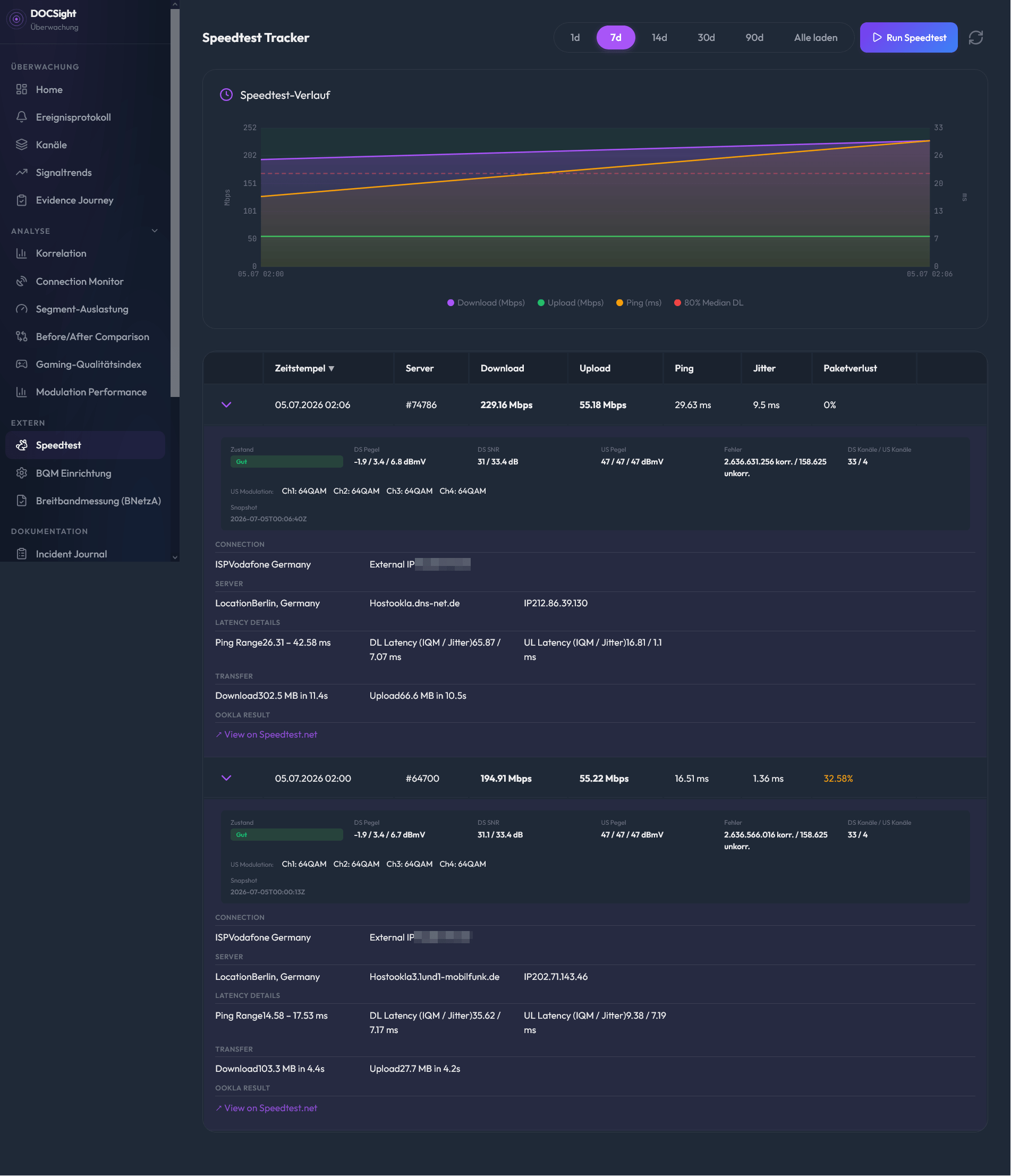

So ich hab mich mal zusammen mit KI-Gemini die Nacht dran gemacht und das Tool DOCSight unter meinem Windows 10 Pro x64 ans laufen gebracht. Was ein Krampf aber egal. Ist schon Wahnsinn was das Tool alles noch an zusätzlichen Daten/Infos aus dem Modem der Fritzbox und vielen anderen Kabel-Gateways auslesen kann.

Meine Internetleitung ist wohl ein Paradebeispiel, dass DSL über einen Kabelanschluss ohne Probleme und äußerst stabil laufen kann. Seit gut 3 Monaten besteht meine Internet-Verbindung ohne Downtime.

Schon beeindruckend ist die Zahl ~1600 Mbit/s der theoretischen max. Downloadgeschwindigkeit, die DOCSIS aktuell an meinem Anschluss liefern könnte. Erschreckend ist dagegen der max. Upload, den DOCSIS angeblich nur schafft. Mit mageren ~120 Mbit/s ist das echt wenig. Wirklich viel Luft nach oben ist da aktuell vom Standard nicht. Da müssen die Entwickler von DOCSIS definitiv noch dran arbeiten. Da ist VDSL definitiv besser und schneller im Upload schon jetzt.

Wirklich ein sehr interessantes Tool. Wenn die Installation nicht so ein Krampf wäre, wäre es sicher für viele Benutzer da draußen zugänglicher. Ich hoffe der oder die Entwickler legen da noch Hand an und vereinfachen den Installationsprozess noch deutlich. Ansonsten läuft es bisher stabil und ohne Murren oder Fehler, und kann es daher wirklich nur jedem empfehlen, der sich vom Installationsprozess nicht abschrecken lässt.



[donmiguell]

@DrCox1911
ruf lieber nicht an, das gibt nur graue Haare, und keiner weiß danach etwas.

Stattdessen arbeite lieber mit dem Bot auf Whatsapp.
Wenn die ersten allgemeinen Fragen beantwortet sind, aussagekräftige Screenshots hochladen.
(evtl. noch 1- 2 Pingplotter screenis mit packetloss, falls vorhanden.)

Dann kapituliert der bot und veranlasst einen Techniker (externe Firma)- Termin!

Wichtig, denk an den freien Zugang zum HÜP (Hausübergabepunkt).

saludos



[Web-Schecki]

Meine Internetleitung ist wohl ein Paradebeispiel, dass DSL über einen Kabelanschluss ohne Probleme und äußerst stabil laufen kann.

Mit DSL hat da alles überhaupt nichts zu tun. Aber schön, dass es läuft.

Schon beeindruckend ist die Zahl ~1600 Mbit/s der theoretischen max. Downloadgeschwindigkeit, die DOCSIS aktuell an meinem Anschluss liefern könnte.

Das Problem ist, dass das halt für das gesamte Segment gilt... Immer wieder erstaunlich, dass es trotzdem so gut funktioniert.



[Dr. Chaos]

Meine Internetleitung ist wohl ein Paradebeispiel, dass DSL über einen Kabelanschluss

Du hast kein DSL über Kabel, so etwas gibt es nicht.
Das hier ist ein DOCSIS Anschluss!

Schon beeindruckend ist die Zahl ~1600 Mbit/s der theoretischen max. Downloadgeschwindigkeit, Mit mageren ~120 Mbit/s ist das echt wenig.

Das ist einfach nur die Kapazität deiner empfangenen DOCSIS 3.0 Kanäle zusammengerechnet.
Dazu kommt noch der komplette DOCSIS 3.1 Bereich, welcher das Tool nicht eingerechnet hat oder kann.



[DrCox1911]

Techniker war gerade da, Geschwindigkeiten sind gleich geblieben, aber so wirklich pralle sind die Werte jetzt mMn auch nicht:
↓ Empfangsrichtung / Downstream

DOCSIS 3.1

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	MER (dB)	PLC (MHz)	FFT Größe	nicht korrigierbare Fehler
193	4096QAM	134.975 - 324.975	-3.9	42	264	4K	4

DOCSIS 3.0

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	MSE (dB)	Latenz (ms)	korrigierbare Fehler	nicht korrigierbare Fehler
1	256QAM	114.000	-6.1	-36.6	0.32	4125	0
2	256QAM	130.000	-3.9	-40.4	0.32	479	0
3	256QAM	570.000	-2.8	-40.9	0.32	0	0
4	256QAM	578.000	-2.5	-40.4	0.32	5	0
5	256QAM	586.000	-1.9	-40.9	0.32	5	0
6	256QAM	594.000	-1.5	-40.9	0.32	5	0
7	256QAM	602.000	-1.1	-40.4	0.32	0	0
8	256QAM	618.000	-1.5	-40.9	0.32	1	0
9	256QAM	626.000	-2.6	-40.4	0.32	0	0
10	256QAM	634.000	-5.7	-38.6	0.32	0	0
11	256QAM	642.000	-9.8	-36.6	0.32	32	0
12	256QAM	650.000	-10.9	-35.8	0.32	38	0
13	256QAM	658.000	-8.3	-37.6	0.32	0	0
14	256QAM	666.000	-6.2	-39.0	0.32	0	0
15	256QAM	674.000	-4.1	-40.4	0.32	6	0
16	256QAM	682.000	-3.2	-40.4	0.32	0	0
17	256QAM	690.000	-2.4	-40.9	0.32	0	0
65	64QAM	698.000	-8.2	-37.3	0.32	0	0
66	64QAM	706.000	-7.8	-37.3	0.32	0	0
67	64QAM	714.000	-7.3	-37.6	0.32	4	0
68	64QAM	722.000	-7.0	-37.6	0.32	0	0
69	64QAM	730.000	-6.8	-37.6	0.32	4	0
70	64QAM	738.000	-7.1	-37.6	0.32	0	0
71	64QAM	746.000	-7.6	-37.6	0.32	0	0
72	64QAM	754.000	-7.6	-37.3	0.32	0	0
73	64QAM	762.000	-8.2	-37.6	0.32	0	0
74	64QAM	770.000	-7.8	-37.6	0.32	5	0
75	64QAM	778.000	-8.2	-36.6	0.32	0	0
76	64QAM	786.000	-8.2	-37.3	0.32	5	0
77	64QAM	794.000	-8.4	-36.3	0.32	5	0
78	64QAM	802.000	-8.7	-36.6	0.32	0	0
79	64QAM	810.000	-8.4	-37.0	0.32	0	0

↑ Senderichtung / Upstream

DOCSIS 3.1

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	Aktive Subcarrier	FFT Größe
43	512QAM	29.775 - 64.775	41.0	640	2K

DOCSIS 3.0

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	Multiplex-Verfahren
12	16QAM	30.800	44.3	ATDMA
11	64QAM	37.200	44.0	ATDMA
10	16QAM	44.600	45.3	ATDMA
9	16QAM	51.000	46.0	ATDMA

Wirkt jetzt auf mich nicht wirklich besser, vor allem kennen die nicht korrigierbaren Fehler nur eine Richtung, und zwar rapide nach oben.
Der Upload ist dabei klar schlechter geworden (von den Verbindungswerten her, nicht vom effektiven Upload Speed in den Tests, die ich gerade gemacht habe). Jetzt drei 16QAM wo es vorher nur einer war.

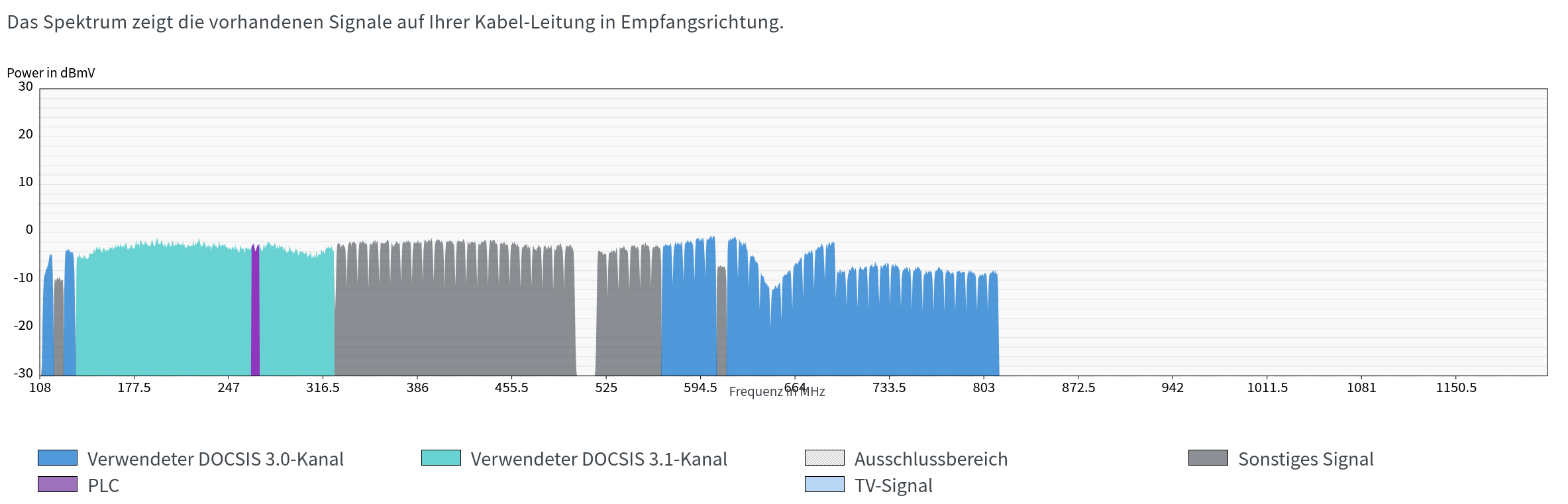

Spektrum hat auch eine heftige Delle bekommen, kann ich sonst aber schwer einordnen:



[cartridge_case]

Na viel hat sich da ja nicht verändert.



[DrAgOnBaLlOnE]

Also besser geworden ist auf alle Fälle der Signalpegel, der sich jetzt verdoppelt hat gegenüber vorher, speziell die Kanäle 65-79. Das ist gut. Noch nicht im optimalen Bereich, aber definitiv besser als vorher.

Das jetzt 3 der 4 Upload-Kanäle nur noch mit 16QAM modulieren, spricht dafür, dass auf den Frequenzen starkes Rauschen drauf sein muss. Müsste man mal beobachten, ob dies Tageszeitabhängig ist. Wenn JA könnte das auf ein Gerät in der Nähe oder Nachbarschaft hindeuten, das auf der Frequenz starke Störsignale aussendet, was eben nur zu den Tageszeiten aktiv ist.

Sehr seltsam ist der starke Pegelabfall bei um die ~650Mhz von -5dBmV auf -12dBmV. Schön auch in deiner Kanalliste zu sehen, mit -10,9dB dort gelistet. Da dein MSE aber durchweg über alle Kanäle bei über 33dB liegt, sollte die Leitung nun keine Downtime mehr haben.

Aufgabe an Vodafon klar die Ursache für die starke Dämpfung bei ~650MHz finden und falls die Rückkanäle dauerhaft nur auf 16QAM Modulation verbleiben, wo dort der Störfaktor zu finden ist.

Wenn beides gefunden und behoben wird, sieht alles eigentlich gut aus und sollte dann auch stabil laufen!

Was für eine Koaxleitung verwendest Du von der Mediadose zur Fritzbox? Das mitgelieferte oder eines das Du selber gekauft hast? Und befinden sich viele billige Schalt-Steckernetzteile in der nahen Umgebung vom Koaxkabel von der Mediadose zur Fritzbox. Wenn JA, diese mal weitestgehend entfernen/abstecken und schauen ob sich eines dieser Netzteile eventuell schon als Übeltäter (EMV/EMI) zeigt!



[DrAgOnBaLlOnE]

wie läuft den die Leitung jetzt mittlerweile @DrCox1911?



[DrCox1911]

wie läuft den die Leitung

Wollte dem ganzen noch etwas Zeit geben, ging einigermaßen, wobei jeden Tag eine Neuverbindung passiert ist. Die Upload Kanäle hatten sich aber wieder auf 64 umgestellt.

Seit gestern sind die Ausfälle aber wieder verstärkt, jetzt heute Nachmittag geht wieder gar nichts mehr.

Ticket ist wieder auf, nächste Woche kommt wohl wieder ein Techniker vermute ich.



[DrAgOnBaLlOnE]

Hat sich denn irgendwas mittlerweile am Frequenzspektrum geändert?

Was ist mit Störquellen wie schlechte Schaltsteckernetzteile in der Nähe deiner Fritzbox bzw. dem Verbindungs-Koaxkabel?



[DrCox1911]

Am Spektrum ist mir nichts aufgefallen, einzige Auffälligkeiten war eben, dass sich alle vier Uploadkanäle wieder auf 64 statt 16 umgestellt hatten.

Eine Brennenstuhl Steckdosenleiste befindet sich unterhalb der Multimediadose am Boden. Aus der Multimediadose geht das bei der Fritzbox mitgelieferte Koaxialkabel auf den Schreibtisch, wo die Box steht.

An diesem Aufbau hat sich seitdem wir bei Vodafone sind (ca 9 Monate) nichts geändert.

Edith:
Aktuell ist es 45 Minuten sogar so, dass gar keine Verbindung mehr zustande kommt.



[DrAgOnBaLlOnE]

Hm sehr seltam. Ist die Fritzbox mal getauscht worden? Nicht das der Fehler bei der Box selbst liegt!



[DrCox1911]

Ist die Fritzbox mal getauscht worden?

Nope, habe aktuell auch kein anderes Modem hier, was Kabel könnte, nur noch die VDSL Fritzbox.

Ich habe die Multimediadose und die Fritzbox gerade Mal an einen anderen Kabelanschluss gehangen, aber auch hier kommt aktuell gar keine Verbindung mehr zustande.

Welcher andere Kabelrouter ist denn empfehlenswert? (Oder halt Modem)
Dann bestelle ich Mal einen.



[Tom_123]

Welcher andere Kabelrouter ist denn empfehlenswert? (Oder halt Modem)
Dann bestelle ich Mal einen.

Es gibt leider fast keine anderen Kabelrouter/-modems - außer Fritz!Boxen - auf dem deutschen Markt zu kaufen

Hier einige Geräte, nach denen du aber Ausschau halten kannst:

• Technicolor TC4400-EU
• Arris TM3402B
• Arris CM3500
• Technicolor CGA4233
• Arris TG3442SP

Mein Rat: Lass es sein ein(en) eigenes/n Kabelmodem/-router - außer evtl. einer eigenen Fritz!Box Cable - an einem problematischen Kabelanschluss zu betreiben! Du bist mit solch einem Gerät seitens des Providers und Geräteherstellers komplett auf dich alleine gestellt! Kein Support diesbezüglich bei Problemen!

Alternative wäre noch ein gemietetes Gerät von Vodafone: https://www.vodafone.de/privat/internet/router-und-zubehoer.html
Dann ist es Sache von Vodafone, dass dieses an deinem Anschluss läuft



[DrAgOnBaLlOnE]

Also wirkliche Modems gibt es gar nicht so viele.
Ich kenne nur eines persönlich selber, das Technicolor TC4400. Dieses gibt es aber soweit ich weis aktuell nicht mehr zu kaufen, nur noch als gebraucht Geräte auf Kleinanzeigen oder eBay.
Ansonsten gibt es meines Kenntnisstandes nur Gateways von Providern direkt. AVM ist mit ihren Fritzbox'n da im Grunde der einzige Hersteller, der entsprechende Geräte auch für Endverbraucher anbietet.

Ansonsten hier mal eine Liste von eben fast allen Provider-Geräte, die Du sicherlich auch auf Kleinanzeigen gebraucht hier und da findest!



[DrCox1911]

Habe gerade an der anderen Dose (also Dose Nr. 2 nenn ich sie jetzt mal) eine Verbindung bekommen.
Die Werte sind:
↓ Empfangsrichtung / Downstream

DOCSIS 3.1

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	MER (dB)	PLC (MHz)	FFT Größe	nicht korrigierbare Fehler
193	4096QAM	134.975 - 324.975	4.8	43	264	4K	0

DOCSIS 3.0

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	MSE (dB)	Latenz (ms)	korrigierbare Fehler	nicht korrigierbare Fehler
1	256QAM	114.000	1.8	-37.6	0.32	169	0
2	256QAM	130.000	3.8	-40.4	0.32	35	0
3	256QAM	570.000	8.0	-40.4	0.32	0	0
4	256QAM	578.000	8.4	-40.4	0.32	0	0
5	256QAM	586.000	8.8	-40.4	0.32	0	0
6	256QAM	594.000	9.2	-40.9	0.32	7	0
7	256QAM	602.000	9.6	-43.4	0.32	0	0
8	256QAM	618.000	9.5	-43.4	0.32	0	0
9	256QAM	626.000	8.6	-40.4	0.32	7	0
10	256QAM	634.000	5.7	-40.4	0.32	0	0
11	256QAM	642.000	1.3	-38.6	0.32	18	0
12	256QAM	650.000	0.3	-38.6	0.32	33	0
13	256QAM	658.000	3.1	-39.0	0.32	1	0
14	256QAM	666.000	5.7	-40.4	0.32	0	0
15	256QAM	674.000	7.5	-40.4	0.32	0	0
16	256QAM	682.000	8.7	-40.9	0.32	20	0
17	256QAM	690.000	9.3	-40.9	0.32	0	0
65	64QAM	698.000	3.6	-38.9	0.32	0	0
66	64QAM	706.000	4.2	-38.9	0.32	0	0
67	64QAM	714.000	4.6	-38.6	0.32	0	0
68	64QAM	722.000	5.2	-38.9	0.32	4	0
69	64QAM	730.000	5.3	-38.9	0.32	6	0
70	64QAM	738.000	5.2	-38.9	0.32	0	0
71	64QAM	746.000	4.9	-38.6	0.32	0	0
72	64QAM	754.000	4.7	-38.6	0.32	0	0
73	64QAM	762.000	4.5	-38.9	0.32	0	0
74	64QAM	770.000	4.6	-38.6	0.32	4	0
75	64QAM	778.000	4.4	-38.6	0.32	5	0
76	64QAM	786.000	4.5	-38.9	0.32	4	0
77	64QAM	794.000	4.4	-38.9	0.32	5	0
78	64QAM	802.000	4.4	-38.9	0.32	0	0
79	64QAM	810.000	4.4	-38.9	0.32	0	0

↑ Senderichtung / Upstream

DOCSIS 3.1

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	Aktive Subcarrier	FFT Größe
43	128QAM	29.775 - 64.775	34.0	640	2K

DOCSIS 3.0

Kanal ID	Modulation	Frequenz (MHz)	Power Level (dBmV)	Multiplex-Verfahren
12	16QAM	30.800	38.3	ATDMA
11	16QAM	37.200	37.3	ATDMA
10	16QAM	44.600	38.5	ATDMA
9	16QAM	51.000	39.5	ATDMA

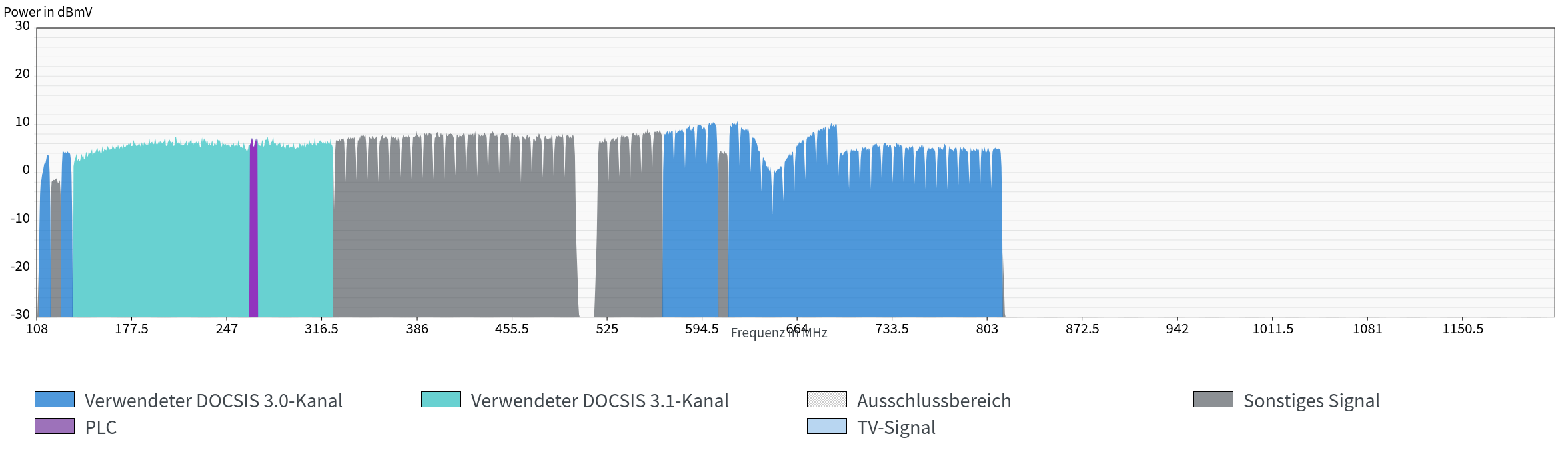

Und das Spektrum dazu:



[DrAgOnBaLlOnE]

Ohha...was ist das denn. Die Pegelwerte sind ja auf einmal alle im Grünen-Bereich. Genau da, wo sie sein sollten.

Fast kein Abfall mehr der hohen Frequenzen. Ja, die Delle bei um die ~650MHz ist noch da. Aber es sieht ja um Längen besser aus als an der anderen Dose. Das spricht für mich dafür, dass die andere Mediadose ein Problem hat.
Warum das der Techniker vor Ort nicht bemerkt hat, erschließt sich mir grad nicht.
Die Upload-Kanäle sind zwar noch bei 16QAM, aber das sollte sich mit der Zeit noch nach oben justieren, hoffe ich. Ich würde die 6690 mal an dieser Dose belassen und testen an deiner Stelle!

Seltsam ist noch, dass die ~108MHz am Frequenzanfang oben immer leicht abgeschnitten werden bei Dir.
Das sollte eigentlich so aussehen, wie der zweite blaue Balken bei um die ~120MHz.
Hast Du ein zweites Koaxkabel da zum tauschen?

Ergänzung (10. Juli 2026)

Falls Du kein Ersatz-Koaxkabel haben solltest bestell Dir zur Vorsicht mal eines.
Ich verwende ausschließlich dieses Kabel an meiner 6690.

Amazon: 5-Fach geschirmtes Koaxialkabel 135dB
Gibt es auch mit geradem und gewinkeltem Stecker: !!KLICK!!

Kaufe es ruhig in der kürzesten Variante. Je kürzer das Kabel, je weniger Störsignale können ins Kabel einstreuen!
