Festlatte als Lautsprecher

neu13

Ensign
Dabei seit
Jan. 2012
Beiträge
156

Anhänge

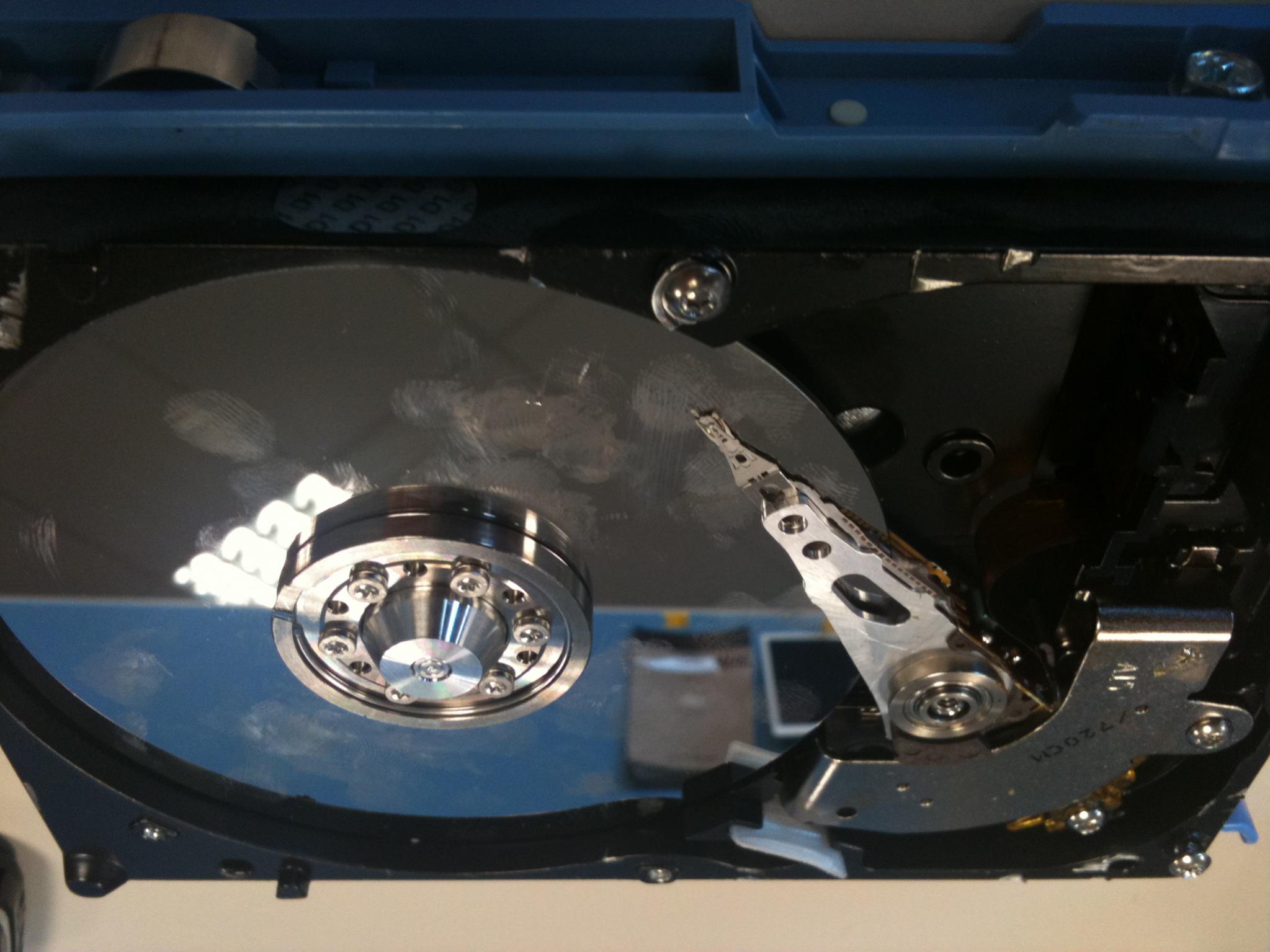

  • IMG_0551[1].jpg
    221,1 KB · Aufrufe: 146
  • IMG_0550[1].jpg
    224,4 KB · Aufrufe: 135

smiile

Lt. Commander
Dabei seit
März 2011
Beiträge
1.099

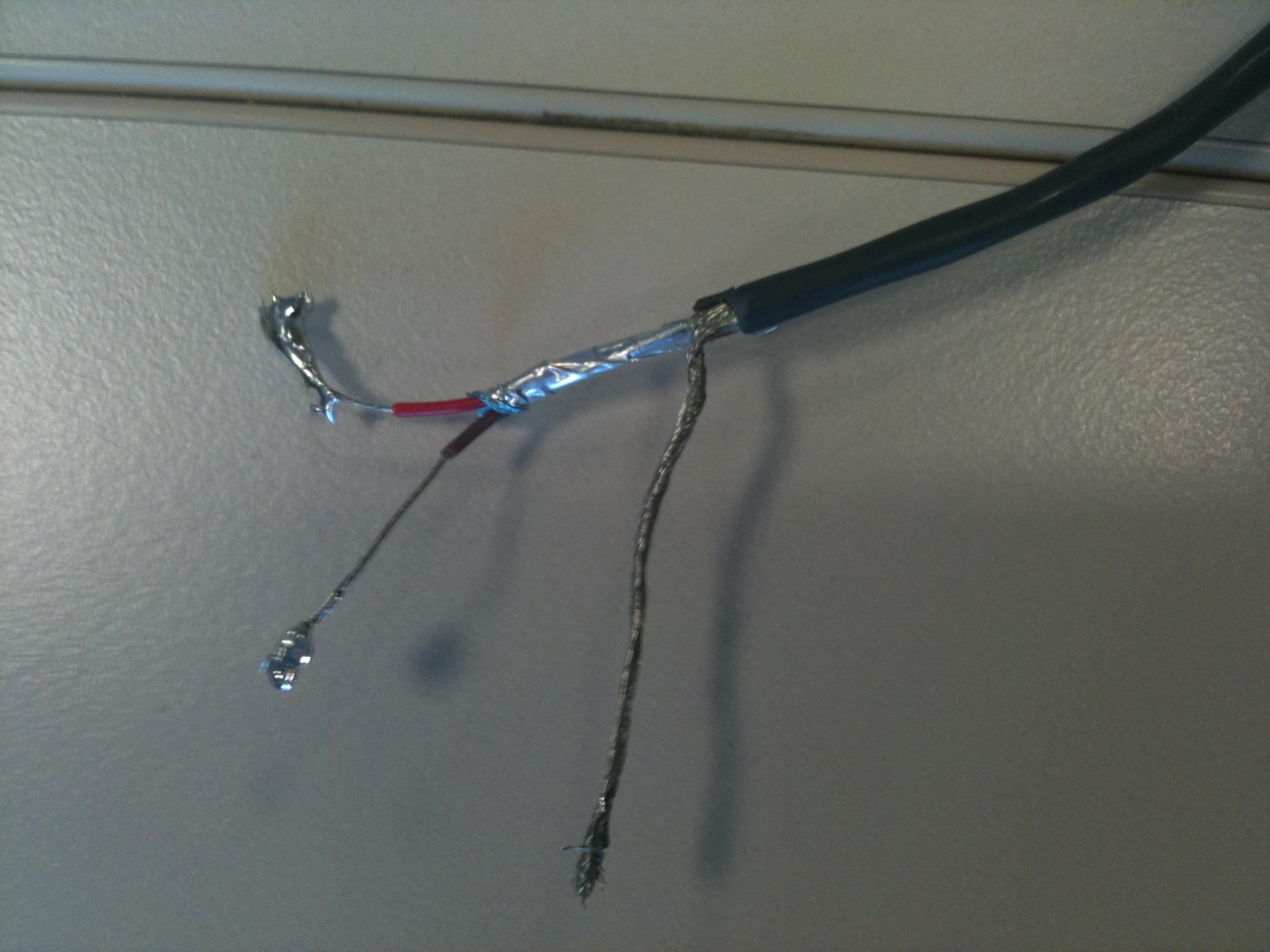

Das "Kabel" rechts unten wird die Schirmung um die 2 anderen Kabel sein, nur in "zusammengedrillt". Du brauchst nur Rot und Schwarz wenn ich mich nicht täusche :)


KLITZI

Cadet 4th Year
Dabei seit
Juli 2007
Beiträge
95
er hatt es doch im video gesagt das man das kabel an den motor löten soll. auf deinem bild erkenntman nicht viel und ich kann deswegen nicht genau sagen wo was hin soll.

du hast ein stereo kabel und deswegen sind da 3 dräthe (2 kanäle), bei einem mono kabel hast du nur 2 dräthe(ein kanal). was deine 3 dräthe angeht der schwarze und der rote sind +(rechts, links), die alufolie und das drahtgeflecht ist - (= abschirmung).

@smiile er braucht das zusammen gedrillte und eins von den anderen (rot oder schwarz)


neu13

Ensign
Ersteller dieses Themas
Dabei seit
Jan. 2012
Beiträge
156

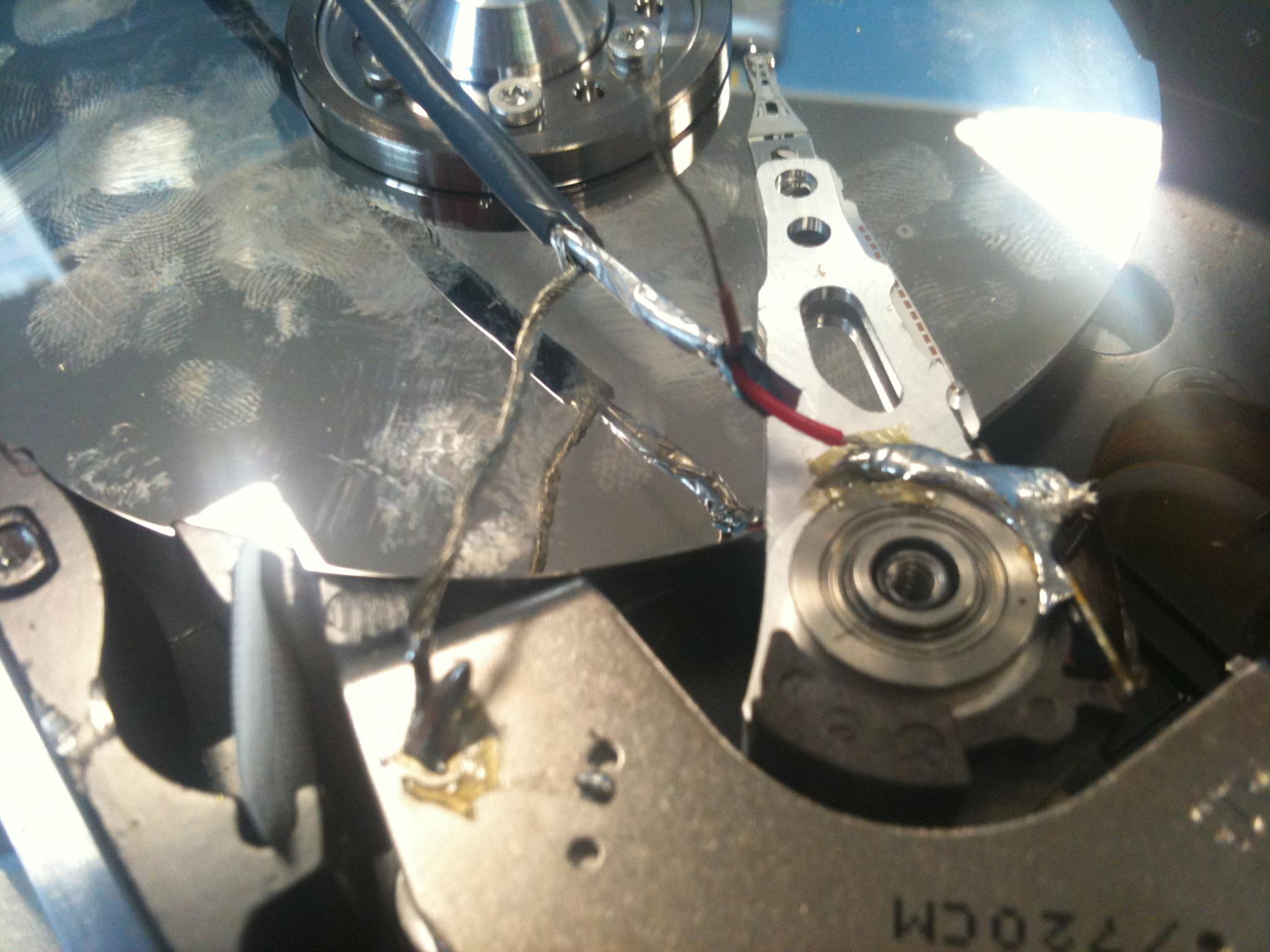

ich habe es nun angelötet das plus an die nadel und die schirmung an as metall auf der seite u wenn ich es am laptop anschließe tut sich rein gar nix...


Anhänge

  • IMG_0552[1].jpg
    283,1 KB · Aufrufe: 138

KLITZI

Cadet 4th Year
Dabei seit
Juli 2007
Beiträge
95
so ist es voll falsch

minus auf den magneten und plus auf die spule unter dem magneten und dan muss es gehen. das zusammen gedrillte ist richtig nur das rote ist falsch

Zuletzt bearbeitet:

neu13

Ensign
Ersteller dieses Themas
Dabei seit
Jan. 2012
Beiträge
156

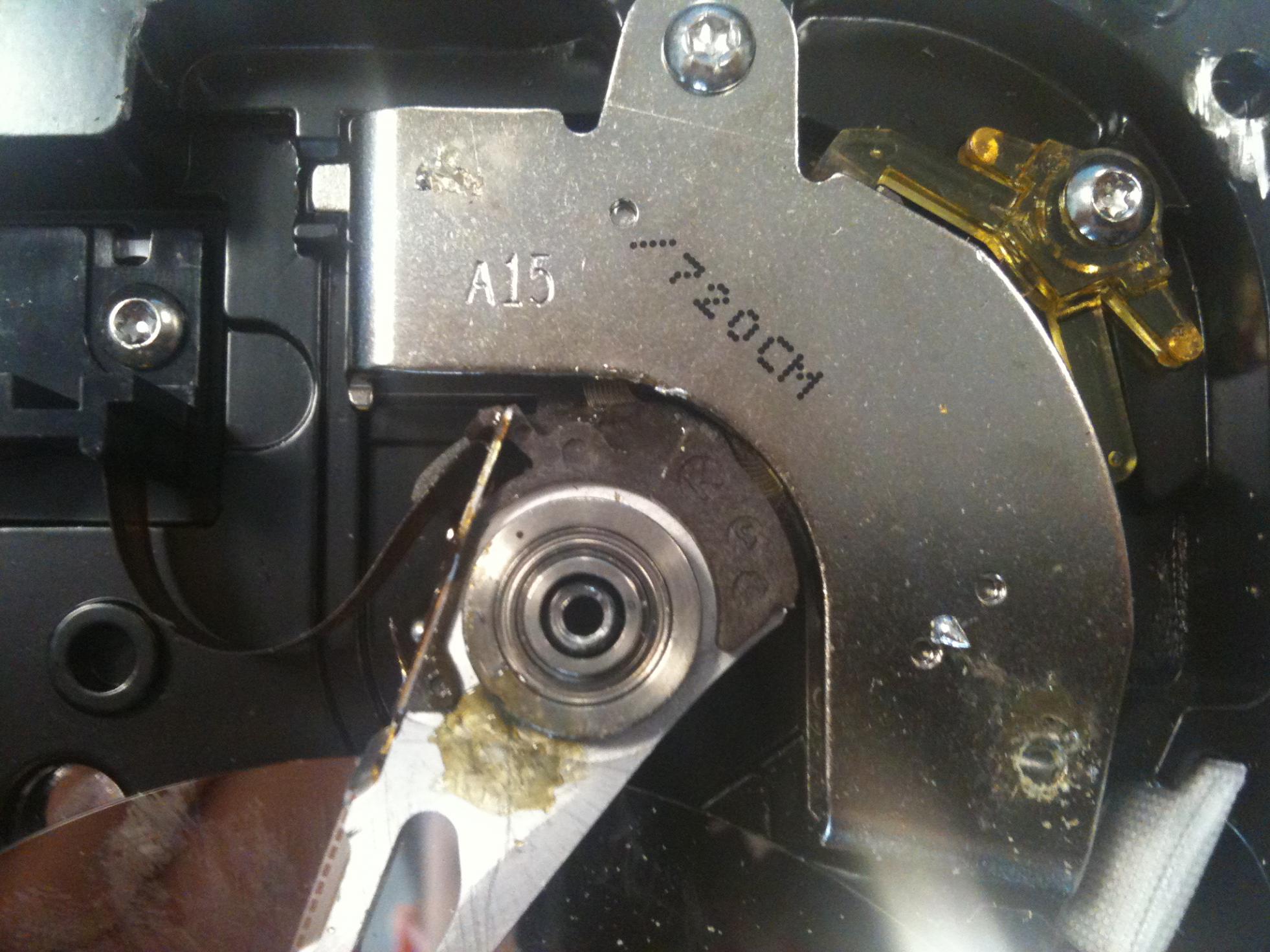

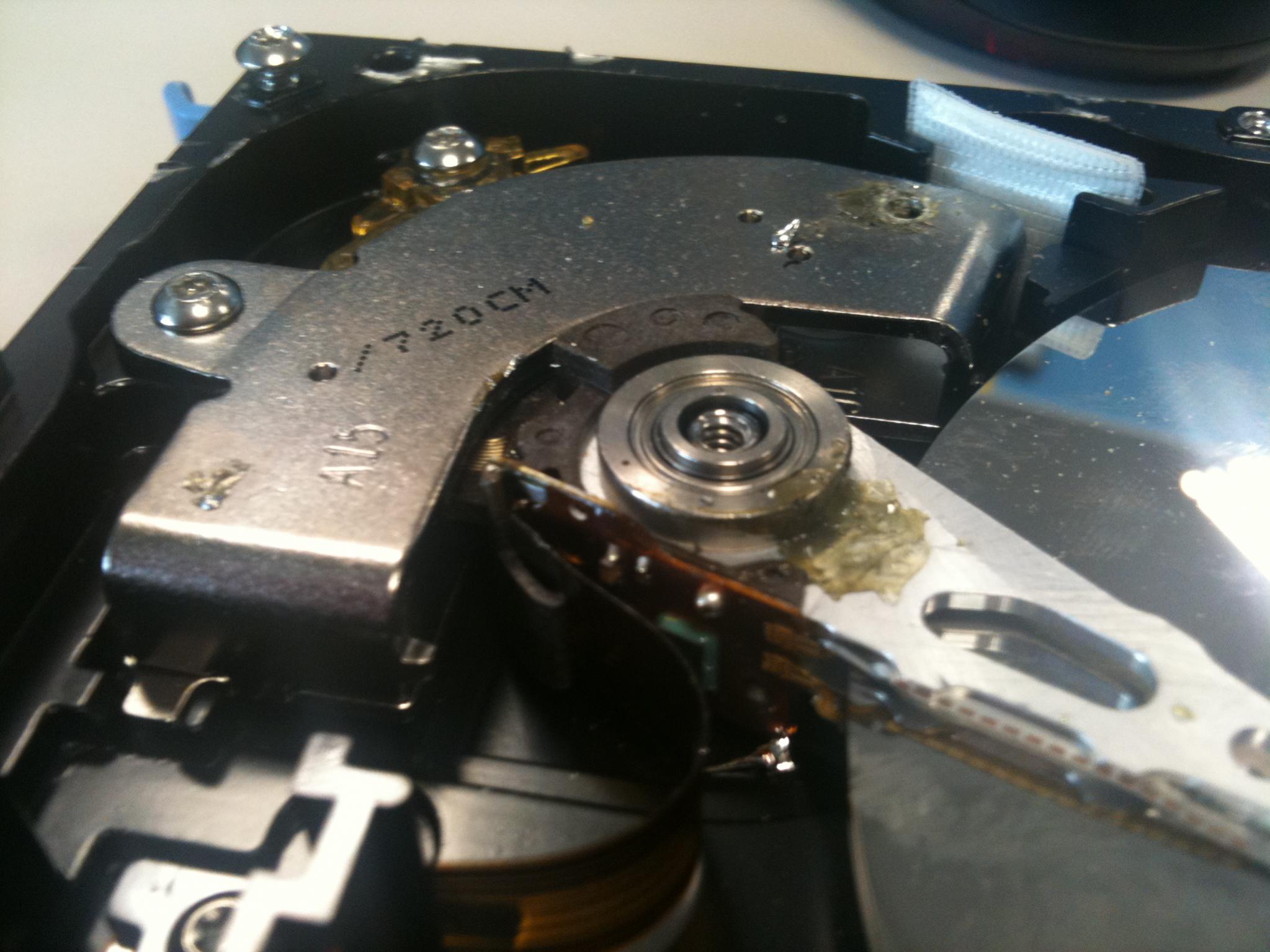

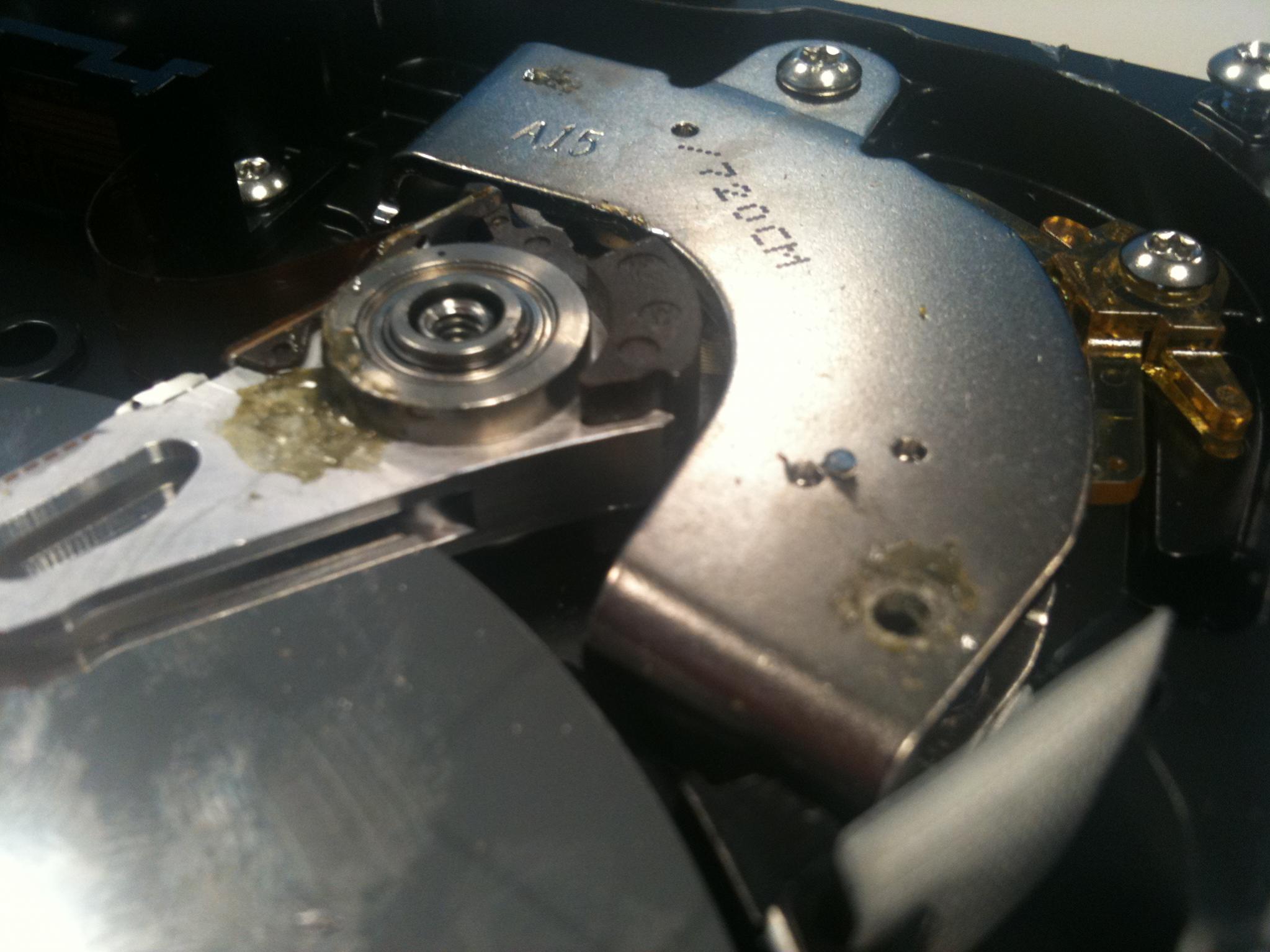

könntest du mir punkte einzeichen wo ich welches kabel anlöten soll ?
Ergänzung ()

das minus hab ich in dem fall gar nicht angelötet gehabt


Anhänge

  • IMG_0553[1].jpg
    248,5 KB · Aufrufe: 74
  • IMG_0554[1].jpg
    231,7 KB · Aufrufe: 54
  • IMG_0555[1].jpg
    300,1 KB · Aufrufe: 105

KLITZI

Cadet 4th Year
Dabei seit
Juli 2007
Beiträge
95

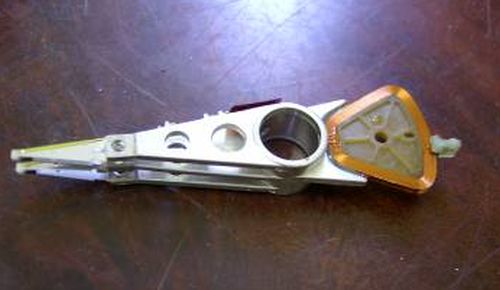

in meinem anhang kanst du den ausgebauten lesekopf sehen und das markierte ist die kuferspule wo das rote kabel hinn muss. nicht direkt auf die spule löten. schau erst wo der strom für die pule herkommt und löte dan die kabel da hin.


Anhänge

  • Clipboard01.jpg
    19,3 KB · Aufrufe: 98
  • Clipboard02.jpg
    19,4 KB · Aufrufe: 89
Zuletzt bearbeitet:

neu13

Ensign
Ersteller dieses Themas
Dabei seit
Jan. 2012
Beiträge
156
komisch selbst wenn ich es nur anlege tut sich nix...
Ergänzung ()

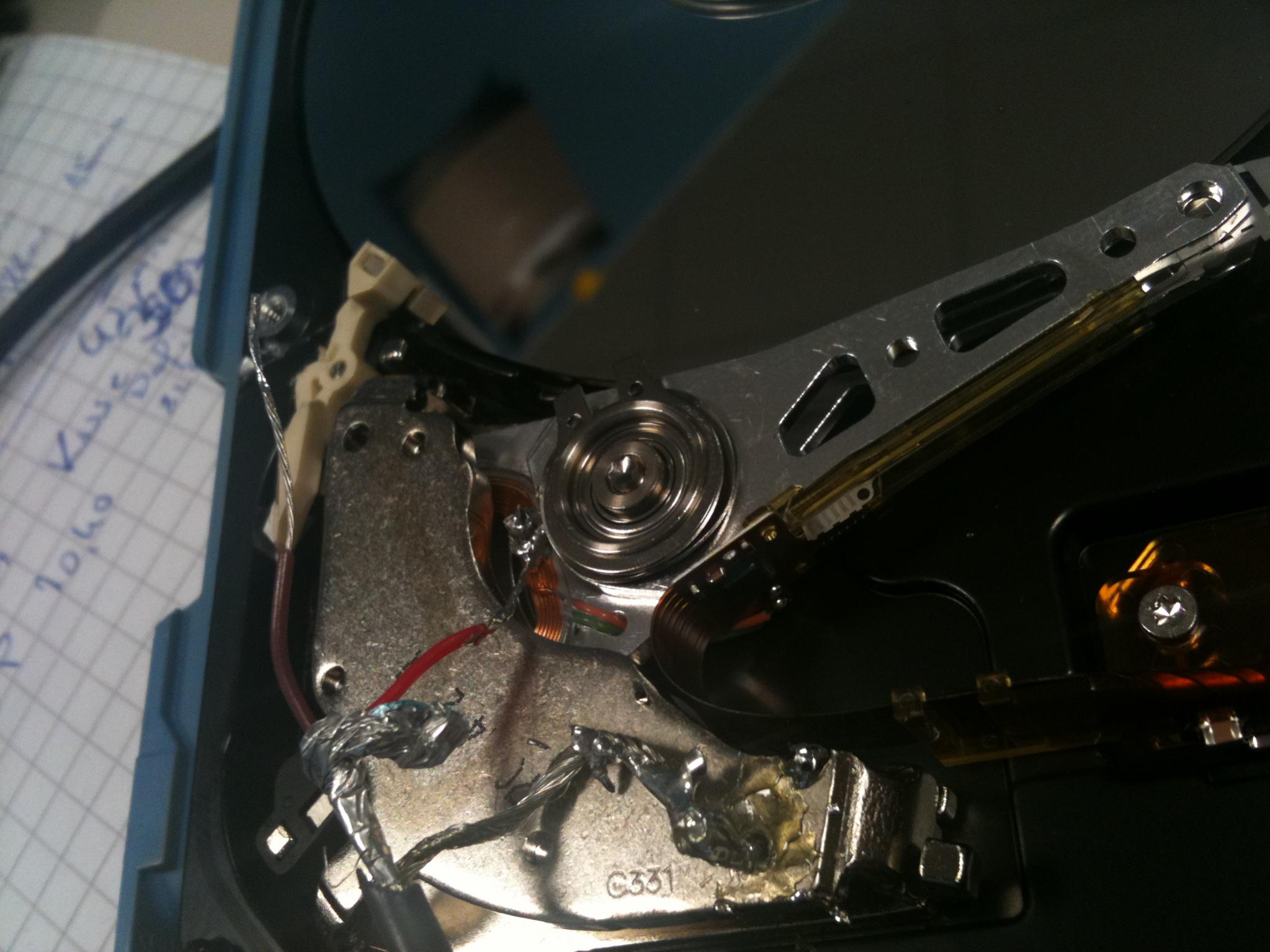

hab nun eine andere platte genommen wo ich besser das plus verlöten könnte auch nix


Anhänge

  • IMG_0556[1].jpg
    245,2 KB · Aufrufe: 84
