Frage zum SIS5591/5595 Chipsatz

[x16]

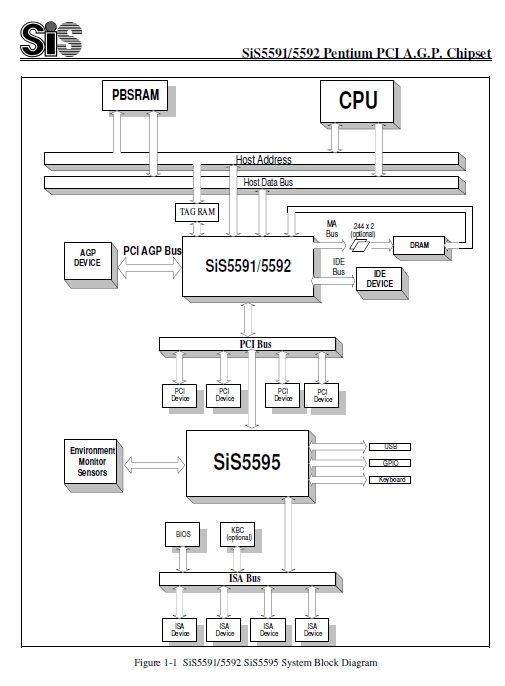

Kann mir jemand sagen, woran man an dem Bild erkennt, wo die PCI-Ports angebunden sind? Ich weiß bei sowas immer nicht, ob die zur North- oder Southbridge gehören.



[HominiLupus]

North. Gehörten immer zur Northbridge: North waren PCI, Speichercontroller und ggf. Grafik. South waren alle I/O Ports.



[chriss_msi]

Wo haste denn das Fossil ausgegraben?

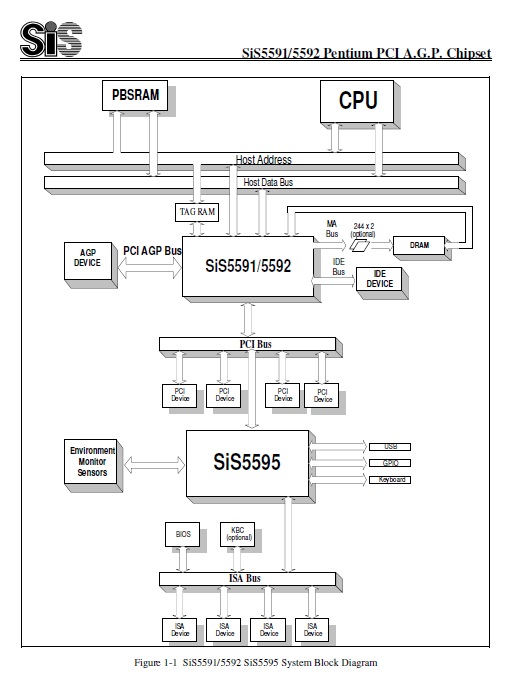

Der SiS 5591/5592 ist die Northbridge, der SiS 5595 ist die Southbridge. Der PCI-Bus verbindet, wie man unschwer erkennen kann, die North- und Southbridge, wobei das Konstrukt schon sehr eigenartig ist.
Für gewöhnlich gehört der PCI-Bus immer zur Northbridge.



[x16]

North. Gehörten immer zur Northbridge: North waren PCI, Speichercontroller und ggf. Grafik. South waren alle I/O Ports.

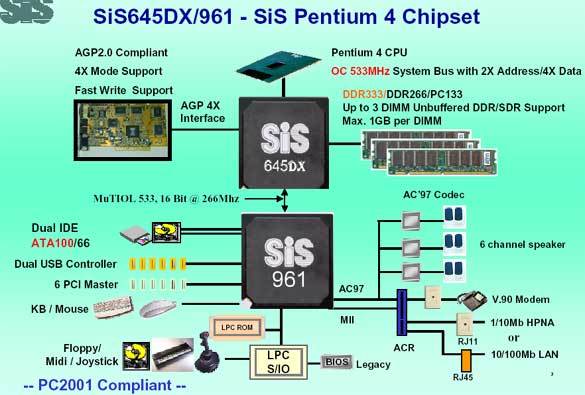

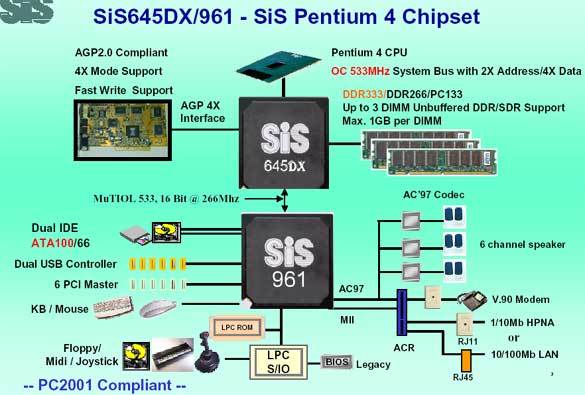

Nein die PCI-Slots gehören nicht immer an die NB. Sie können auch an die SB gebunden sein. Guck dir den SIS 645DX/961 an. Genauso können sogar die IDE Ports statt an die SB, an die NB gebunden sein, wie beim SIS5591/5595.

Ergänzung (27. November 2014)

OK laut Datenblatt gehören die PCI's wohl wirklich zur NB. Danke an alle.
