Frage zur HD STROMVERSORGUNG

[XGüntherX]

Nach der PC Innenreinigung startet die HD SSD nicht mehr.
Das Asrock Z 370 Extreme 4 blinkt grün/gelb.
Habe das HD Powerkabel geprüft.
Ergebnis. Rot 5 V - Orange 3,3 V - Gelb 0 V
Frage: Ist das Netzteil defekt, oder werden die fehlenden 5 V
auf den gelben Kabel später zugeschaltet.
Danke für eure Hilfe im Voraus.
Gruß G<nther



[lazsniper]

sata ist so belegt:

Pin	Bezeichnung	Funktion
1	unbelegt V33	früher: 3,3 V
2	unbelegt V33	früher: 3,3 V
3	DevSlp V33pc	DevSleep, früher: 3,3 V pre-charge
4	GND	Masse
5	GND	Masse
6	GND	Masse
7	V5pc	5 V pre-charge
8	V5	5 V
9	V5	5 V
10	GND	Masse
11		Staggered Spin-up / Activity LED
12	GND	Masse
13	V12pc	12 V pre-charge
14	V12	12 V
15	V12	12 V

was kriegst du für eine fehlermeldung? bootet der kasten einfach nicht mehr? auf gelb müssen 12 v ankommen.



[Amaoto]

Frage: Ist das Netzteil defekt, oder werden die fehlenden 5 V
auf den gelben Kabel später zugeschaltet.

Gelb ist 12 V: https://de.wikipedia.org/wiki/Serial_ATA#Stromleitung
Ohne laufen 3,5"-Festplatten im Normalfall nicht.



[msgt]

ist die frage ob die 12V vom Netzteil auch noch bei anderen Steckern fehlen, ohne 12V läuft kaum ein Desktop PC



[XGüntherX]

Die Messungen wurden direkt an HD Steckern ausgeführt
Nach meiner Recherche sollte 2x 5V [rot u. gelb] 1x 3,3 V [ orange] Grund [ Schwarz] vorhanden sein. Frage : dauerhaft?
Gruß Günther
.



[Cardhu]

Wo hast du denn das recherchiert?
Rot 5V
Schwarz Masse
Schwarz Masse
Gelb 12V

War quasi schon immer so.
Und wie kommst du auf Orange? Hast du eventuell ein falsches Kabel in der Hand? Bild bitte



[XGüntherX]

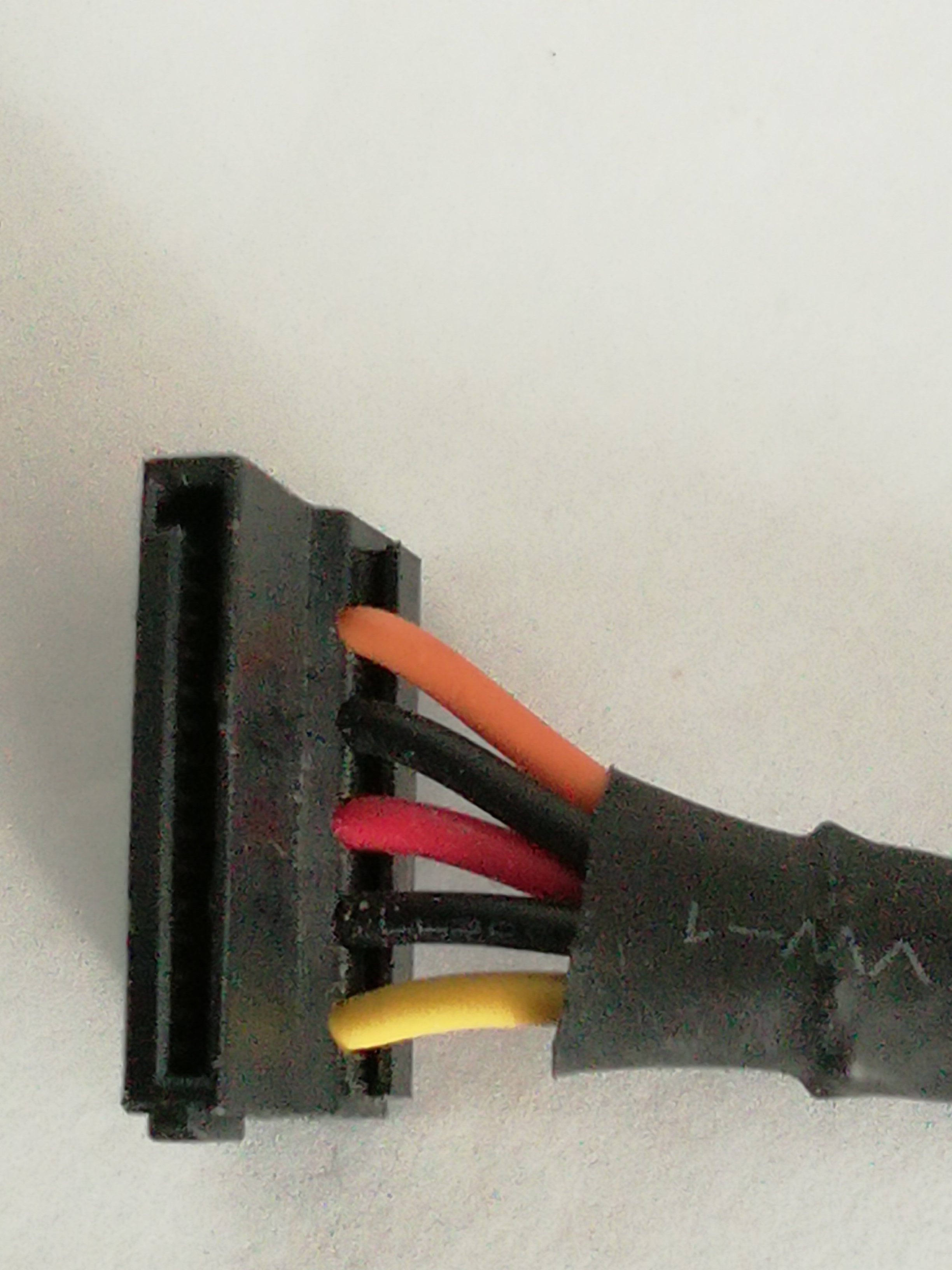

Ein Bild hilft oft.
OK. Dann fehlen die 12 V [ auf gelb]



[Cardhu]

Achja stimmt, das gab es ja auch mal. Das Netzteil müsste dann aber schon ziemlich alt sein. Vor 2010 oder knapp danach? Kann das sein? Hab ich schon ewig nicht mehr gesehen, glaub ich.
Für deine SSD wird es sowieso nicht gebraucht. Die braucht allerdings auch die 12V nicht, da die normalerweise alle mit 5V betrieben werden.
Es handelt sich doch um eine normale 2,5" SSD?


Nenn mal bitte die genaue Modellbezeichnung von SSD und Netzteil



[XGüntherX]

Das Netzteil ist von Februar 2010.
Ist das OK. dass das gelbe Kabel
stromlos bleibt? Wenn ja, weshalb verweigert der PC zu arbeiten?
Gruß Günther



[Cardhu]

Nenn mal bitte die genaue Modellbezeichnung von SSD und Netzteil

..

Ich weiß ja nicht wie du da die 12V bzw die anderen misst, aber es sollten an der SSD definitiv keine 12V anliegen. Die hat dafür quasi auch keinen "Anschlusspunkt". Es liegt also "blind" auf ohne Kontakt zu haben.

Du könntest mal einen andere SATA Anschluss von einem anderen Kabelstrang nehmen.

Es kann natürlich sein, dass das Netzteil einen Defekt hat oder eben auch, dass die SSD hops gegangen ist.

Ich weiß auch nicht wie du erkennen willst, ob eine SSD eingeschaltet ist oder nicht.
Bzw was veranlasst dich GANZ KONKRET dazu zu denken, dass die SSD nicht laufen würde?



[XGüntherX]

Meine Erklärung: SSD geht oder geht nicht.
Beim Rechnerstart meldet sich normal das CD Laufwerk mit dem üblichen Startgeräusch. Dieses Geräusch war nicht vorhanden, deshalb nahm ich an,
Power fehlt. Zusätzlich gibt das Mainboard optische Signale aus.
Die Grafigkarte streikt. Keine Wiedergabe auf den Monitoren.
Betreff HD Stecker. Nehme an das gelbe Kabel ist vorhanden wird aber nicht
mit 12V gespeist. [ mein Messergebnis]
Werde meine 4 ssd und alles Andere neu verbauen und verkabeln.
Ergebnis werde ich nachfolgend mitteilen.
Gruß Günther



[Cardhu]

Deine Mithilfe zur Lösung deines Problems ist faszinierend abwesend.
Dann wünsche ich noch viel Erfolg



[XGüntherX]

Mag sein dass ich die Sache falsch angehe.
Das Ergebnis wird sich zeigen.



[BFF]

Dann steck das CD-Teil ab.
Tut dann die HDD oder die SSD immer noch nix?
