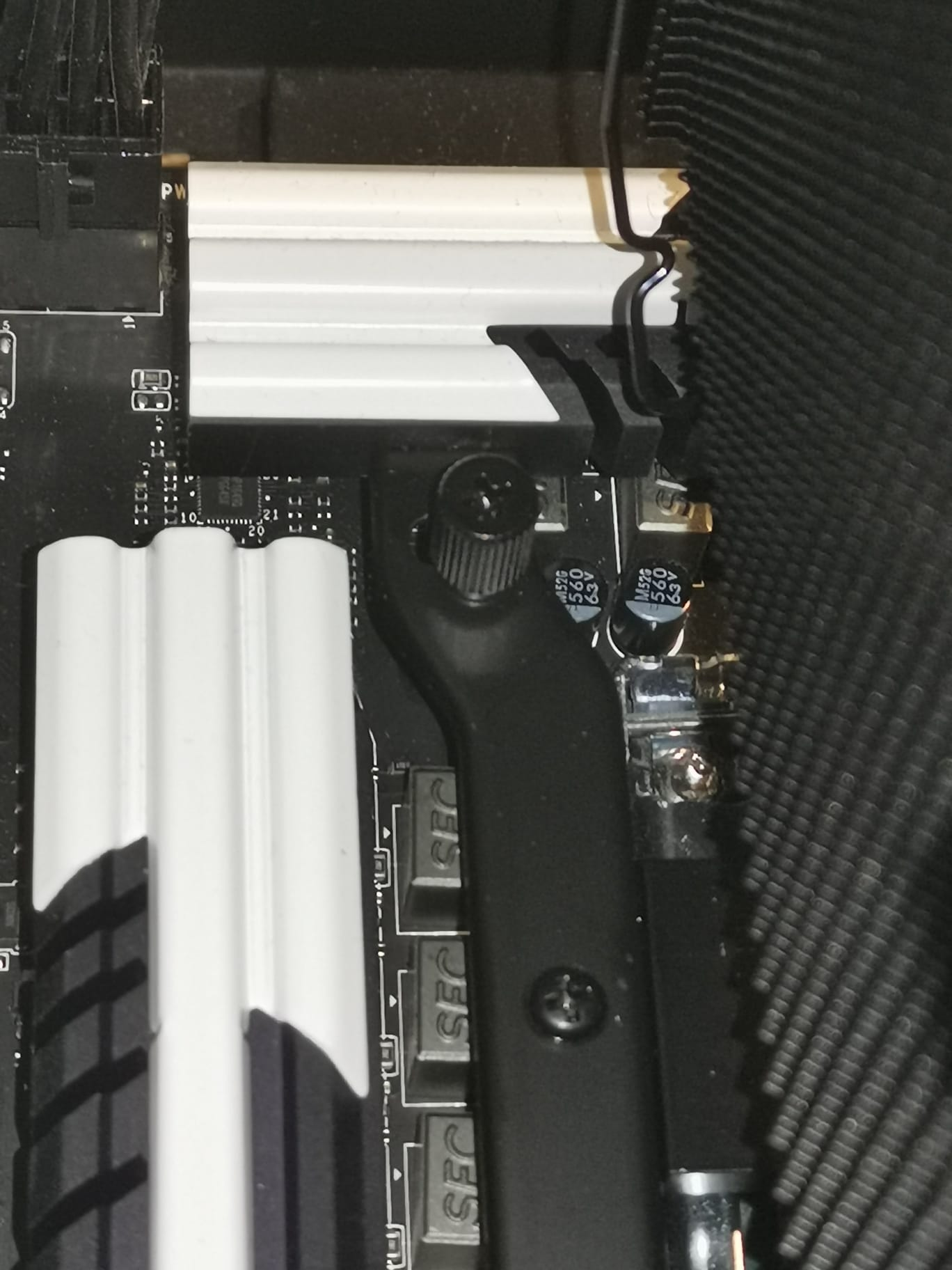

Freezer 34 - Mounting Bracket berührt Kühlfinne auf dem Board

[Captain Mumpitz]

Hi zusammen

Ein Kumpel hat sich grad diesen Kühler auf mein Anraten hin eingebaut, nun postet die Kiste nicht mehr.
Möglich dass hier Strom geleitet wird?

Beim Anschalten drehen alle Lüfter für 2 Sekunden, dann wieder nicht mehr. Dann erneut und wieder nicht mehr. Kein Bild oder sonstwas.

Hat er das Teil falsch montiert? Sollte in meinen Augen doch egal sein, oder?



[DannyA4]

Denke ich nicht. Sonst schon mal Nullmethode probiert? BIOS resettet?
Alles abgesucht, ob er manchmal mit dem Schraubenzieher abgerutscht ist?



[RaptorTP]

Sollte wirklich egal sein.

Kühler runter und schauen ob sich was anders verhält (denke nicht)

Da passt was anderes nicht.

Immer schwer mit so wenig Details



[Captain Mumpitz]

Ist ein älteres Haswell System mit 4770k, 2080 und 32GB RAM, lief bis anhin problemlos.
Seine alte Corsair AiO hat plötzlich nicht mehr richtig gekühlt, Temps gingen auf 90° hoch und daraufhin hat er sich den Freezer geholt und soeben eingebaut.

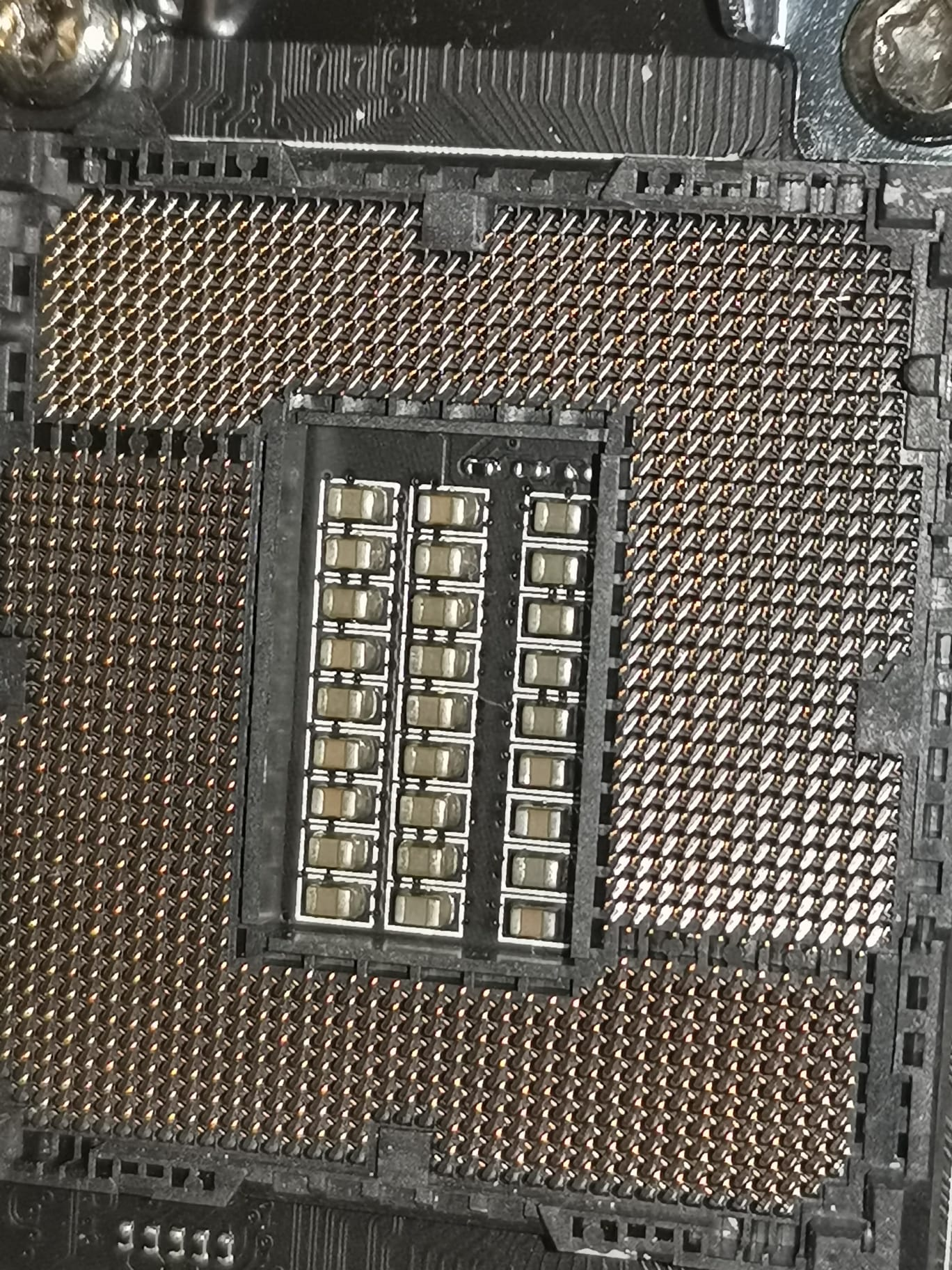

Wir glauben allerdings, den Fehler gefunden zu haben, man siehe oben rechts im Sockel...

Anpressdruck? Oder was war das?



[atari2k]

Auch wirklich die langen Abstandshalter genommen?



[Captain Mumpitz]

@atari2k laut ihm, ja. er hats 2x überprüft.



[atari2k]

hmmmm..mal gucken für was der defekte pin zuständig ist....



[xxMuahdibxx]

langsam und schonen beibiegen kann helfen



[DannyA4]

Ja, hatte ich auch mal. Am besten mit einer Lupe und einer Nadel dabei gehen und ganz vorsichtig wieder gerade biegen. Wichtig dabei ist zu schauen, dass der Strich beibehalten wird, also die Richtung, in die der Pin zeigte/die direkt umliegenden zeigen.



[M4ttX]

Laut erstem Bild scheint, ist der Lüfter auch nicht richtig eingerastet. Da gibts Löcher, in die dieses Metallgestänge einrastet.



[atari2k]

Laut Intel Datasheet Pin D37 - VSS....also Versorgungsspannung....unter der Voraussetzung, dass ich mich nicht verschaut habe.
Ab Seite 107: http://www.csit-sun.pub.ro/~cpop/Do...h-gen-core-family-desktop-vol-1-datasheet.pdf



[Captain Mumpitz]

@M4ttX du meinst auf dem Haltebügel?
Sieht für mich korrekt aus, wenn du dir die Stock-Bilder ansiehst...



[M4ttX]

@Captain Mumpitz Nein mein nur den schwarzen Drahtbügel. Der scheint am Foto auch noch locker zu sein - nur so ein Hinweis



[Captain Mumpitz]

den vom Lüfter meinst du?
ich glaub der war schon richtig.

hat aber nix damit zu tun dass nun das Board hin ist :B



[fanaticmd]

@M4ttX

Wahrscheinlich wurde der Lüfter entfernt um das Foto besser zu treffen oder noch nicht montiert da gerade erst festgeschraubt.



[RaptorTP]

also durch den Anpressruck kannste nicht einen PIN so verdrücken.

Mit ner Nadel wieder richten - sollte gehen. Muss man sich aber zutrauen.



[PusteBlume0815]

Mit ner Nadel wieder richten - sollte gehen. Muss man sich aber zutrauen.

Viel Optionen hat man ja dann nicht. Entweder es geht oder das Board ist hin.

Wie sehen denn die Pins an der CPU aus? Hatte dein Kumpel die CPU aus dem Sockel raus genommen beim Kühlerwechsel?

Ich frage mich wie so was passieren kann.



[Captain Mumpitz]

Die CPU wurde zur Reinigung aus dem Sockel genommen, sieht an der Unterseite aber völlig normal aus. Es ist/war wirklich nur das Board in Mitleidenschaft gezogen worden.

Er hat's jedenfalls geschafft, den Pin wieder gradezubiegen und die Kiste läuft.
Wie er das beim Ausbau genau geschafft hat, ist uns jedoch nach wie vor ein Rätsel.



[PusteBlume0815]

Manche Dinge bleiben unbeantwortet im Leben. Aber schön zu hören, daß der Rechner wieder geht.



[xxMuahdibxx]

Wäre nicht der erste Fall von verbogen Pins ... und seid froh es war nur einer ;-)

habe da schon Kraterlandschaften hier gesehen ^^
