Front Panel Kabel, wohin damit -> Asus Prime B350-Plus

[Duststorm]

Hallo zusammen!

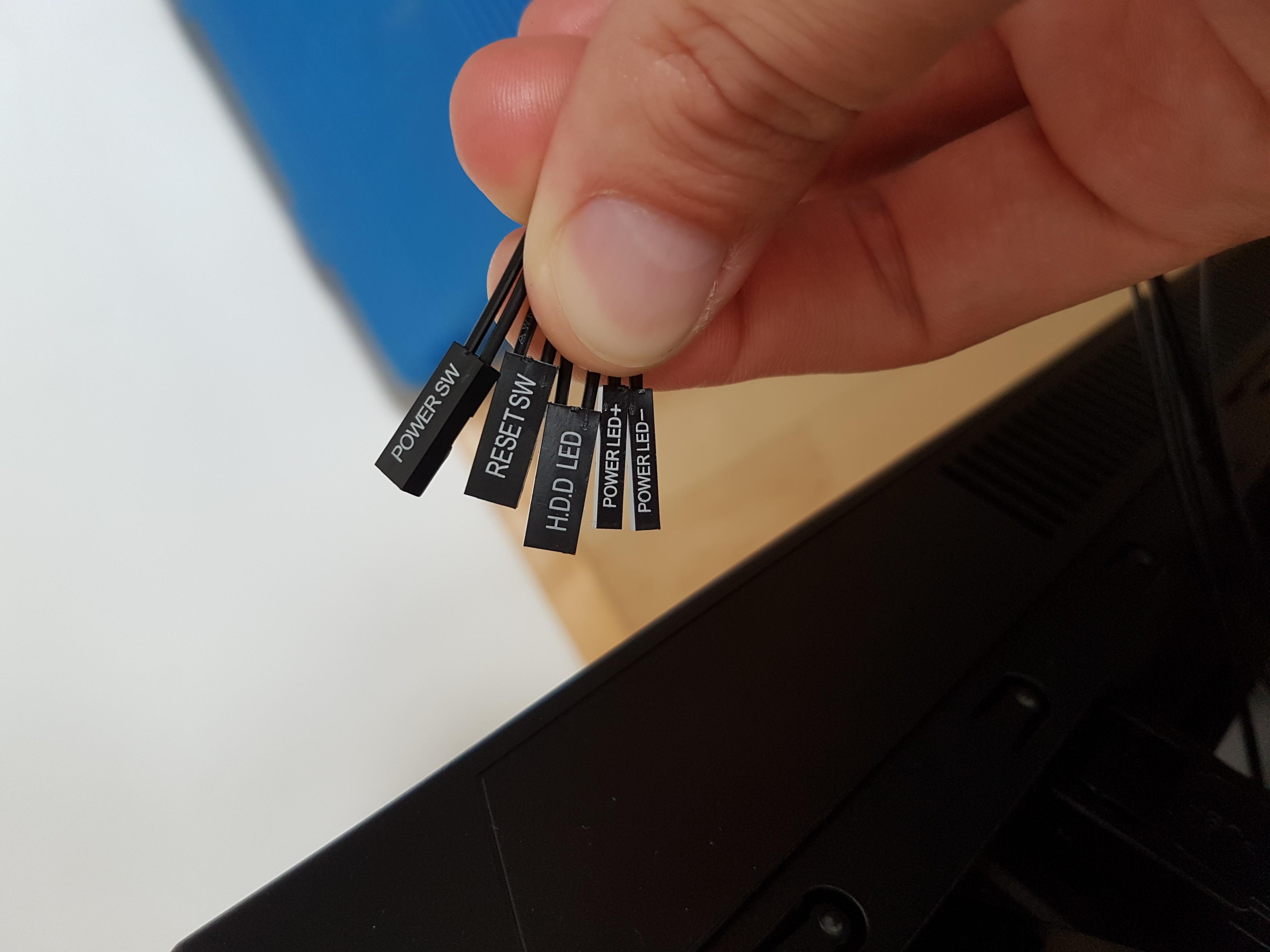

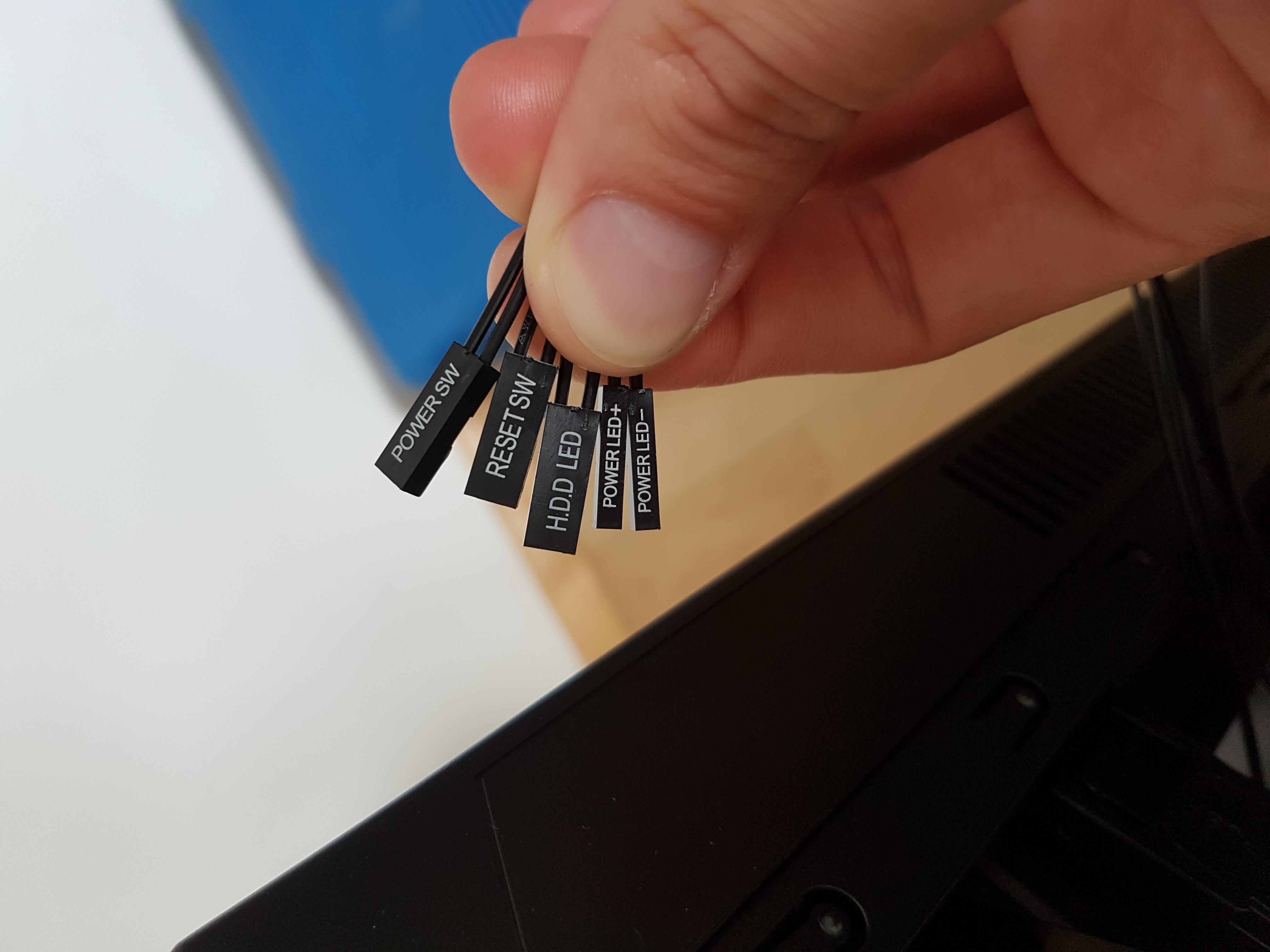

Ich komme mit meinen Front Panel Kabel einfach nicht mehr weiter. Es handelt sich um ein Corsair 100R Silent der mit einem Asus Prime B350 Motherboard verbunden werden soll. Die Hilfestellung hier auf CB wie auch im Handbuch (das versteh ich bei dem Punkt einfach nicht) bringt mich auf keinen grünen Zweig. Hier mal Bilder




Sind diese Kabel angeschlossen, könnte ich meine neue Kiste endlich anschmeißen.
Danke!!



[BlubbsDE]

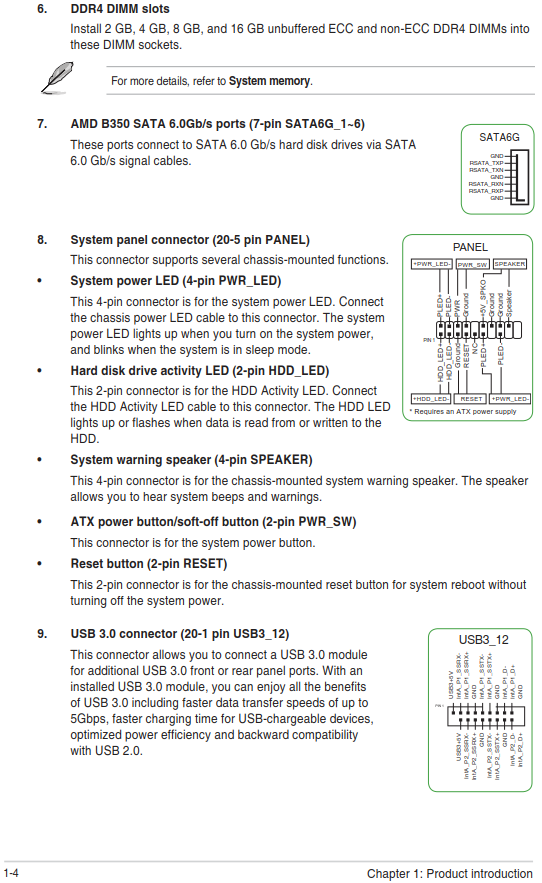

Du musst auch die richtige Seite im Handbuch aufschlagen. Seite 1-4

http://dlcdnet.asus.com/pub/ASUS/mb/SocketAM4/PRIME_B350-PLUS/G12581_PRIME_B350-PLUS_UM_V2_WEB.pdf



[Dextro1975]

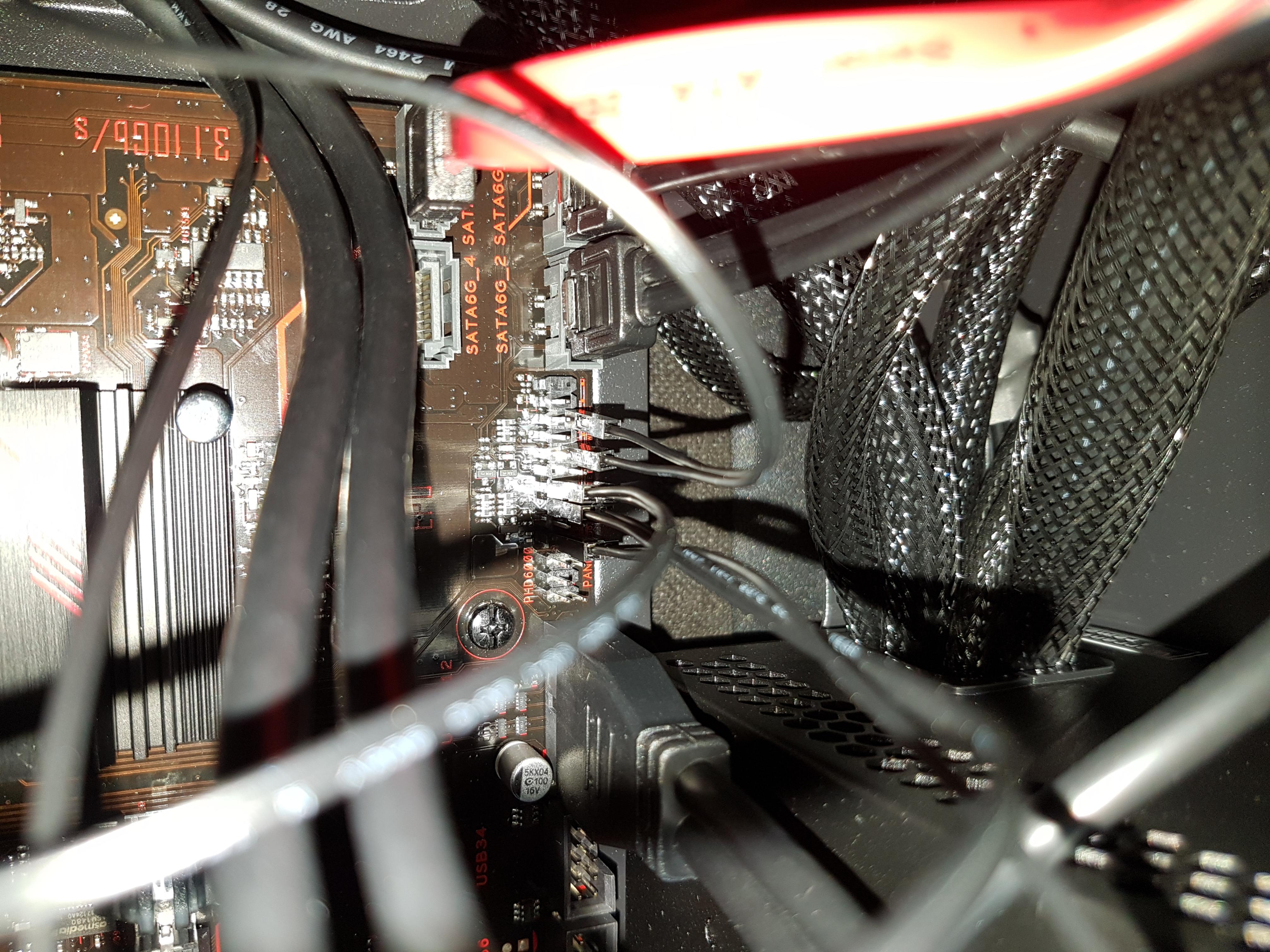

Unten auf dem Mainboard steht es doch.



[AdoK]

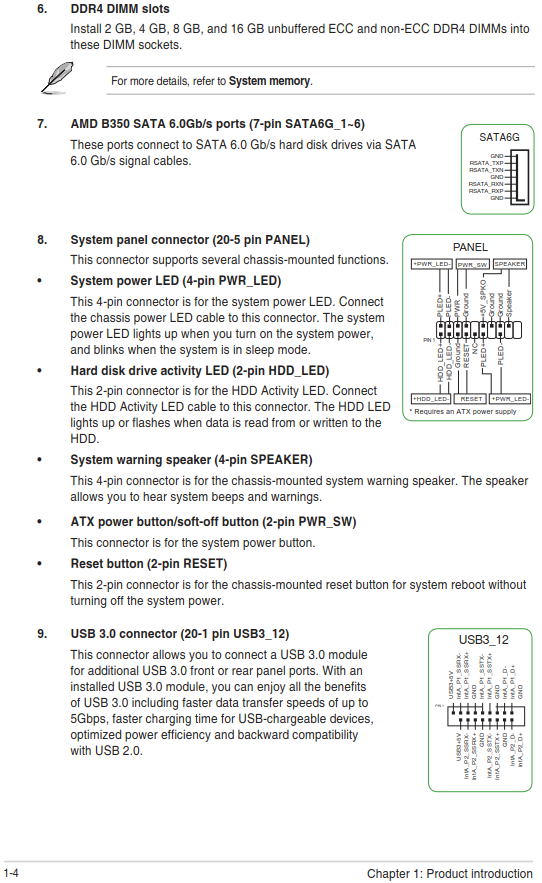

Die richtige Seite im Handbuch ist Seite 1-4


Der Rest sollte selbsterklärend sein.



[Tamron]

Dein Mainboard ist doch sogar schon beschriftet, wo ist dein Problem? Und wie Blubbs schon sagt: Richtige Seite im Mainboard aufschlagen. Front IO Header.



[Candy_Cloud]

Und um die letzte mögliche Verwirrung zu nehmen:

PW_LED gibt es deshalb 2x weil es Gehäuse gibt mit einem 2-Pin Stecker und welche mit 3-Pin Stecker. Dein Board kann theoretisch beides.



[Duststorm]

Uuuuups Und ich hab mich so auf die Seite eingeschossen.
Aber wie sagt man so schön: Den Wald vor lauter Bäumen nicht gesehen.
Danke Jungs



[JaKno]

Diese Pfostenstecker sind das allerletzte bei den PCs. Ich versteh es nicht, warum die Hersteller es nicht schaffen einen Standard zu etablieren wie z.B bei dem 24-poligen Anschluss, mit allen Anschlüssen zusammen und verdrehsicher.



[Farkadonitis]

weil mehr geld kostet ...
Oder nach ein anderem legende...so wie autos...Räder kann mann eckech machen



[Duststorm]

.



[Dextro1975]

Bei power und reset ist es egal wie rum, bei den leds nicht(wegen + und -).
Einfach bei den leds ausprobieren.
