Front USB an Mainboard aber wie?

[ChinaOel]

Hallo habe ein Gehäuse dessen Stecker nicht so ganz mit dem für mein Mainboard übereinstimmen.

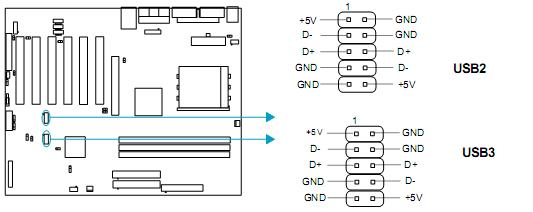

Siehe bitte beide Bilder!


Wie kann ich nun meine Front-USB anstecken?



[computamaus]

Das mit den Steckern ist das völlig O.K.

Anschluß erfolgt folgendermaßen:

Von links oben nach links unten an USB2:
1.VCC an USB2 Pin 1 +5V
1.D- an USB2 Pin 2 D-
1.D+ an USB2 Pin 3 D+
1.GND an USB2 Pin 4 GND

Von rechts unten nach rechts oben an USB2:
2.VCC an USB2 Pin 6 +5V
2.D- an USB2 Pin 7 D-
2.D+ an USB2 Pin 8 D+
2.GND an USB2 Pin 9 GND

Alles klar?



[kForce]

Es ist also immer eine Spalte von oben nach unten. Einer der GND bleibt pro Spalte frei.



[ChinaOel]

das heisst da ich ja 2 mal diese 4 einzelne PINs habe das alle 8 stecker auf EIN USB Anschluss kommen und der andere auf dem Mainboard unbenutzt bleibt!?



[bensen]

4 pins = ein usb stecker

das 8pin feld auf dem mobo ist für 2usb slots
so war es zumindest auf allen boards die ich je hatte



[kForce]

Das ist richtig chinaOel!
