Hat das von euch schon mal jemand gemacht?

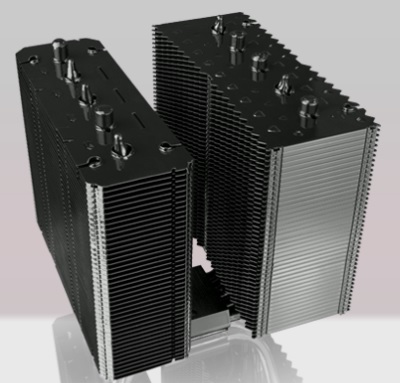

Also sowas in V-Form biegen... brechen da die Pipes oder geht das? ^^
Also sowas in V-Form biegen... brechen da die Pipes oder geht das? ^^
wuesty
Lt. Commander
- Registriert
- Nov. 2012
- Beiträge
- 1.505
bei nem thermaltake sonic tower ging das recht easy und auch ohne größere probleme... musst halt aufpassen das die heatpipes nicht knicken dann ist sense mit der kühlung.
heatpipes sind ja meist aus kupfer, kupfer ist recht weich, dazu sind die ja hohl innen...
zu oft sollte man das eben nicht machen wegen der gefahr des knickens! entweder diese flüssigkeit/gas kommt nicht mehr durch oder es entsteht ein riss und diese tritt aus. beiden fällen kannst du den kühler weg werfen. (oder mit verminderter leistungsfähigkeit weiter nutzen)
heatpipes sind ja meist aus kupfer, kupfer ist recht weich, dazu sind die ja hohl innen...
zu oft sollte man das eben nicht machen wegen der gefahr des knickens! entweder diese flüssigkeit/gas kommt nicht mehr durch oder es entsteht ein riss und diese tritt aus. beiden fällen kannst du den kühler weg werfen. (oder mit verminderter leistungsfähigkeit weiter nutzen)
- Registriert
- März 2010
- Beiträge
- 8.940
Also ich denke schon das das geht wenn man die Kraft ordentlich übertragen kann und du nen Biegeradius hast. Viel mehr wird das Problem sein das die Heatpipes knicken und dort dann auch natürlich aufbrechen.
Edit: Scythe hat sowas im übrigen sogar zum Kaufen https://geizhals.de/scythe-grand-kama-cross-3-scgkc-3000-a1325682.html?hloc=at&hloc=de
Edit: Scythe hat sowas im übrigen sogar zum Kaufen https://geizhals.de/scythe-grand-kama-cross-3-scgkc-3000-a1325682.html?hloc=at&hloc=de
xallobj
Lt. Junior Grade
- Registriert
- Juni 2004
- Beiträge
- 397
Wie gesagt, die Pipes sind hohl und dadurch empfindlich. Wenn beim Biegen zu viel Druck aufgebaut wird, kann der Hohlkörper schnell einknicken, sieht man auch bei dem normalen Produkt, dass an der Biegestelle das eventuell etwas eingerdückt wirkt auf der Innenseite des Radius.
Das gefährliche sind spannungen zwischen Außenseite und Innenseite, welche dann im Betrieb (erhizen und wieder erkalten zu feinen Rissen werden können, wodurch dannn die Flüssigkeit im Inneren der Heatpipe austreten kann.
Das Erhizen kann helfen, ich kann aber nicht sagen, ob ein Heißluftföhn genügend Hitze erzeugt.
Das gefährliche sind spannungen zwischen Außenseite und Innenseite, welche dann im Betrieb (erhizen und wieder erkalten zu feinen Rissen werden können, wodurch dannn die Flüssigkeit im Inneren der Heatpipe austreten kann.
Das Erhizen kann helfen, ich kann aber nicht sagen, ob ein Heißluftföhn genügend Hitze erzeugt.
shadowrid0r
Commander
- Registriert
- Juni 2008
- Beiträge
- 2.280
Geplante Biegung auf Papier vorbereiten (Pause der Körperkanten) dann messen wieviel Platz für RAM bleibt (Höhe). Beim biegen kommen die äußeren Kanten der Kühllamellen tiefer. Das nimmt den RAM Modulen den Platz weg. Evtl. hilft LP RAM (LowProfile)

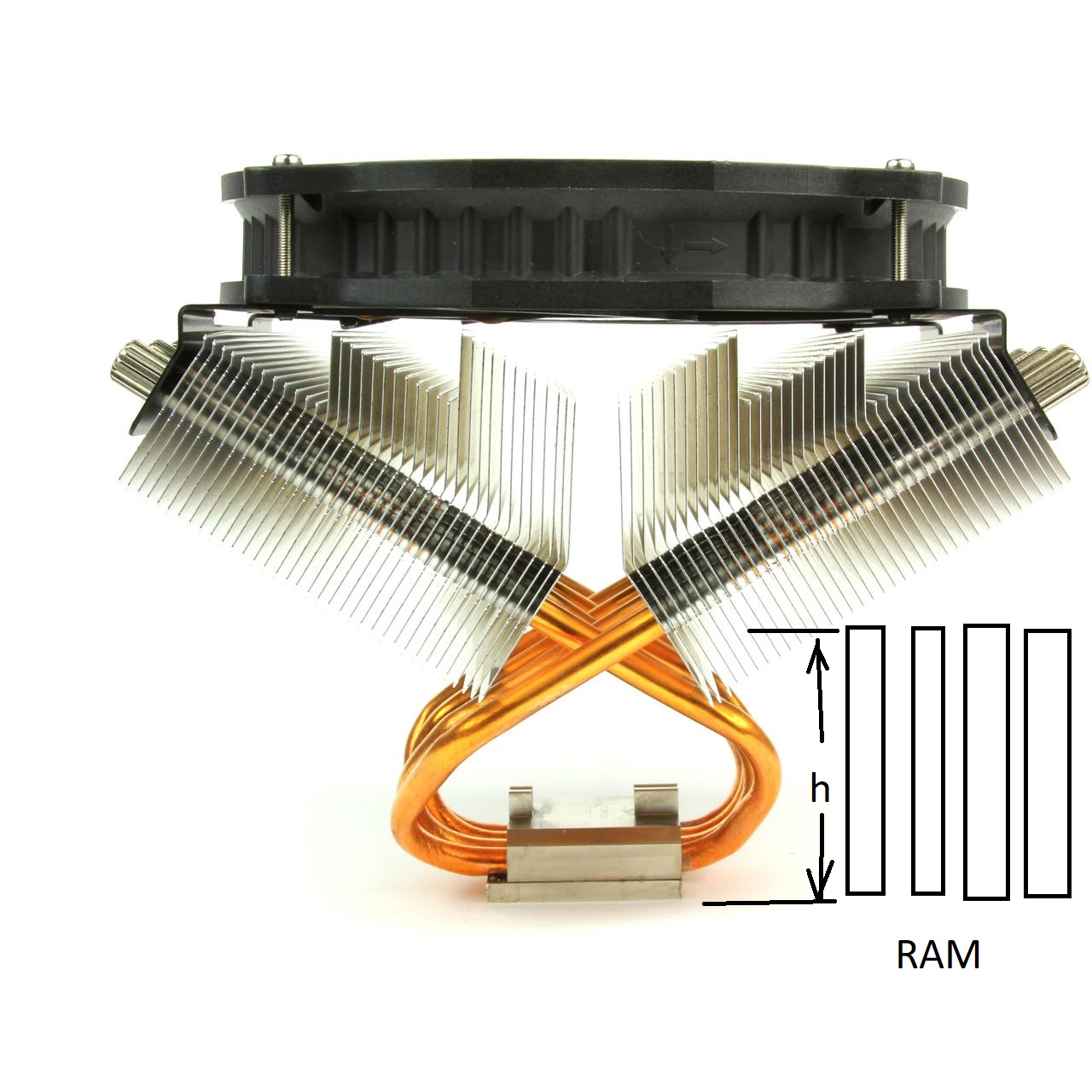

Der von Scyte sieht so aus (Heatpipes kreuzen sich Mittig über dem Kühlkörper) damit der RAM drunter passt.
Geometrisch hätte er das gleiche Problem wie das Vorhaben des TEs

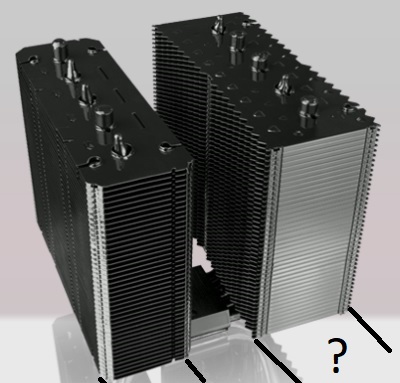

Das die Kühllammelen auf einer Seite dicker sind hat der TE gesehen?
Das nimmt dem RAM die Höhe weil die untere Außenkante tiefer kommt.
180° gedreht...
Kann der KK mit dem VRM Kühlkörper des MBs kollidieren...
Ich würde das ganze Vorhaben gründlich überdenken.
Dennoch... Viel Erfolg!

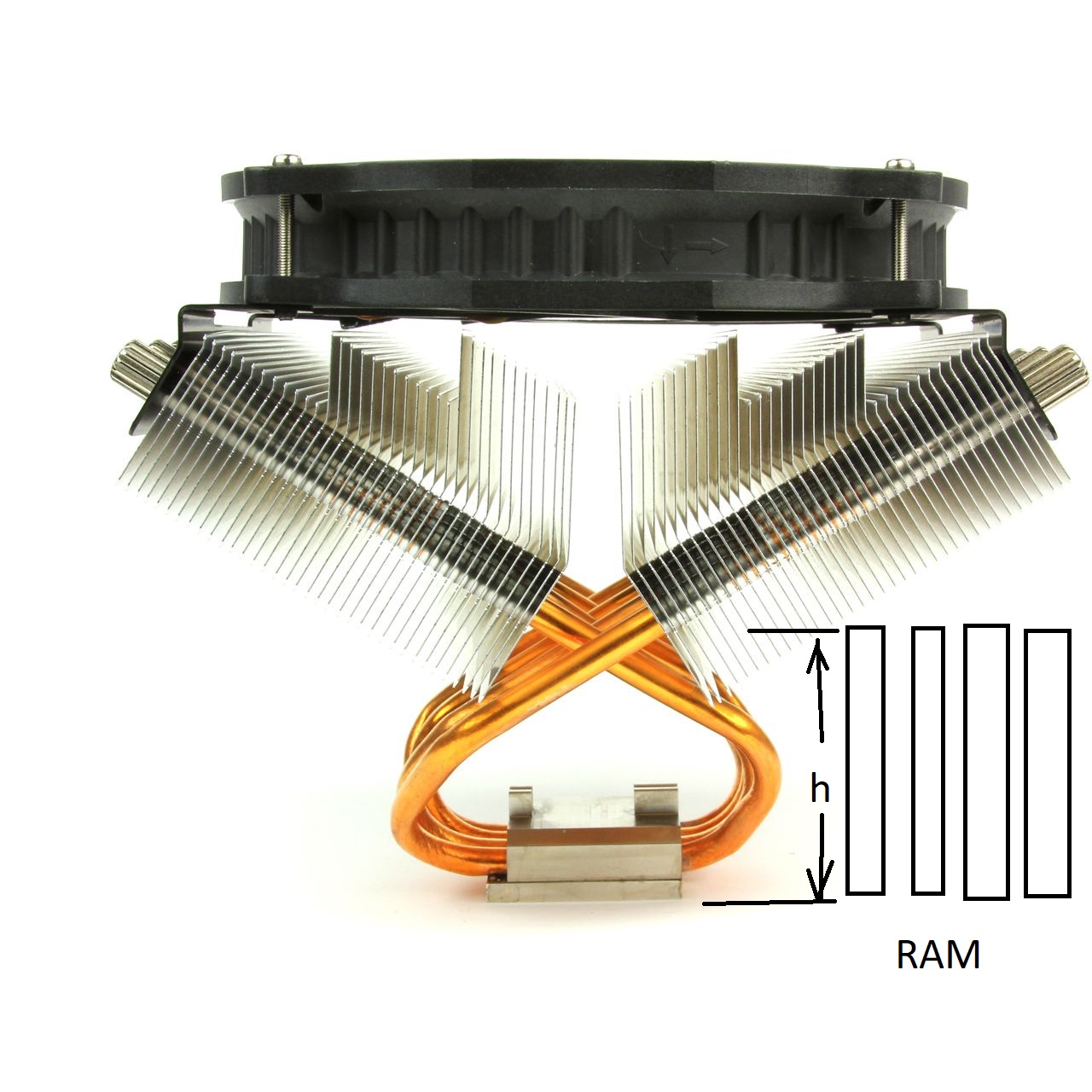

Der von Scyte sieht so aus (Heatpipes kreuzen sich Mittig über dem Kühlkörper) damit der RAM drunter passt.
Geometrisch hätte er das gleiche Problem wie das Vorhaben des TEs

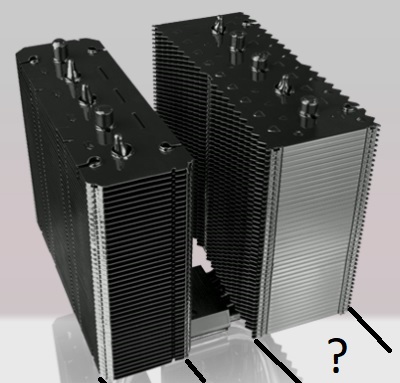

Das die Kühllammelen auf einer Seite dicker sind hat der TE gesehen?
Das nimmt dem RAM die Höhe weil die untere Außenkante tiefer kommt.
180° gedreht...
Kann der KK mit dem VRM Kühlkörper des MBs kollidieren...
Ich würde das ganze Vorhaben gründlich überdenken.
Dennoch... Viel Erfolg!
Zuletzt bearbeitet:
BFF
¯\_(ツ)_/¯
- Registriert
- Okt. 2017
- Beiträge
- 36.037
Mit 'nem Heissluftfoen wird das nix.
Und wie es wo anders hier bei CB behauptet wird, dass Kupfer bei 120-150 Grad weich wird, vergiss.
Vorsichtig millimeterweise biegen mit Pausen dazwischen, duerfte der einzige Weg sein.
Achte darauf das die Pipes nicht einknicken oder einreissen. Das sie u.U. oval werden ist moeglich.
BFF
Und wie es wo anders hier bei CB behauptet wird, dass Kupfer bei 120-150 Grad weich wird, vergiss.
Vorsichtig millimeterweise biegen mit Pausen dazwischen, duerfte der einzige Weg sein.
Achte darauf das die Pipes nicht einknicken oder einreissen. Das sie u.U. oval werden ist moeglich.
BFF
shadowrid0r
Commander
- Registriert
- Juni 2008
- Beiträge
- 2.280

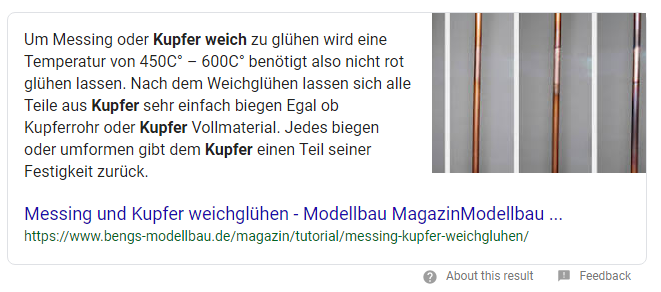

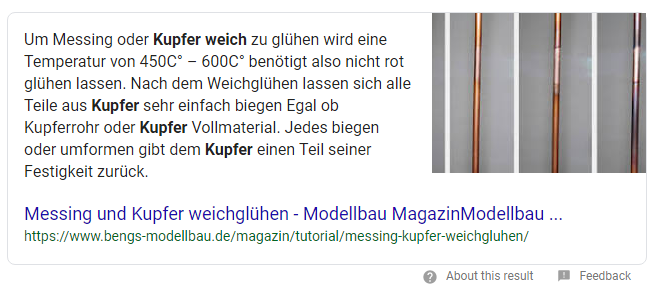

Eine Heatpipe ist ja auch noch eine Sonderausführung von Kupferrohr gefüllt mit Kühlmittel welches an einem Punkt verdampfen soll und kühler Stelle wieder kondensieren soll. Wenn der TE das mit 450°C~650°C weichglüht wird wohl eher die Heatpipe platzen weil sich die enthaltenden Menge Luft im Rohr ausdehnen will.BFF schrieb:Mit 'nem Heissluftfoen wird das nix.
Anhang anzeigen 799507
Und wie es wo anders hier bei CB behauptet wird, dass Kupfer bei 120-150 Grad weich wird, vergiss.
Vorsichtig millimeterweise biegen mit Pausen dazwischen, duerfte der einzige Weg sein.
Achte darauf das die Pipes nicht einknicken oder einreissen. Das sie u.U. oval werden ist moeglich.
BFF
Ob das Funktionsprinzip Heatpipe dananch noch funktioniert erachte ich als Fraglich an...
Den genauen Ablauf der Heatpipe Fertigung kenne ich nicht. Also, wann gebogen, wann befüllt und Verschlossen wird. Das Biegevorhaben des TEs am fertigen Produkt erachte ich als Falsch.
BFF
¯\_(ツ)_/¯
- Registriert
- Okt. 2017
- Beiträge
- 36.037
