Gigabyte H110M-2SPV - Kabelanschlüsse

[Torys]

Hallo zusammen,

haben bei einen Kumpel grade einen PC mit aller Hardware selbst zusammengebaut.
Leider hat keiner von uns bisher ein Mainboard getauscht gehabt.

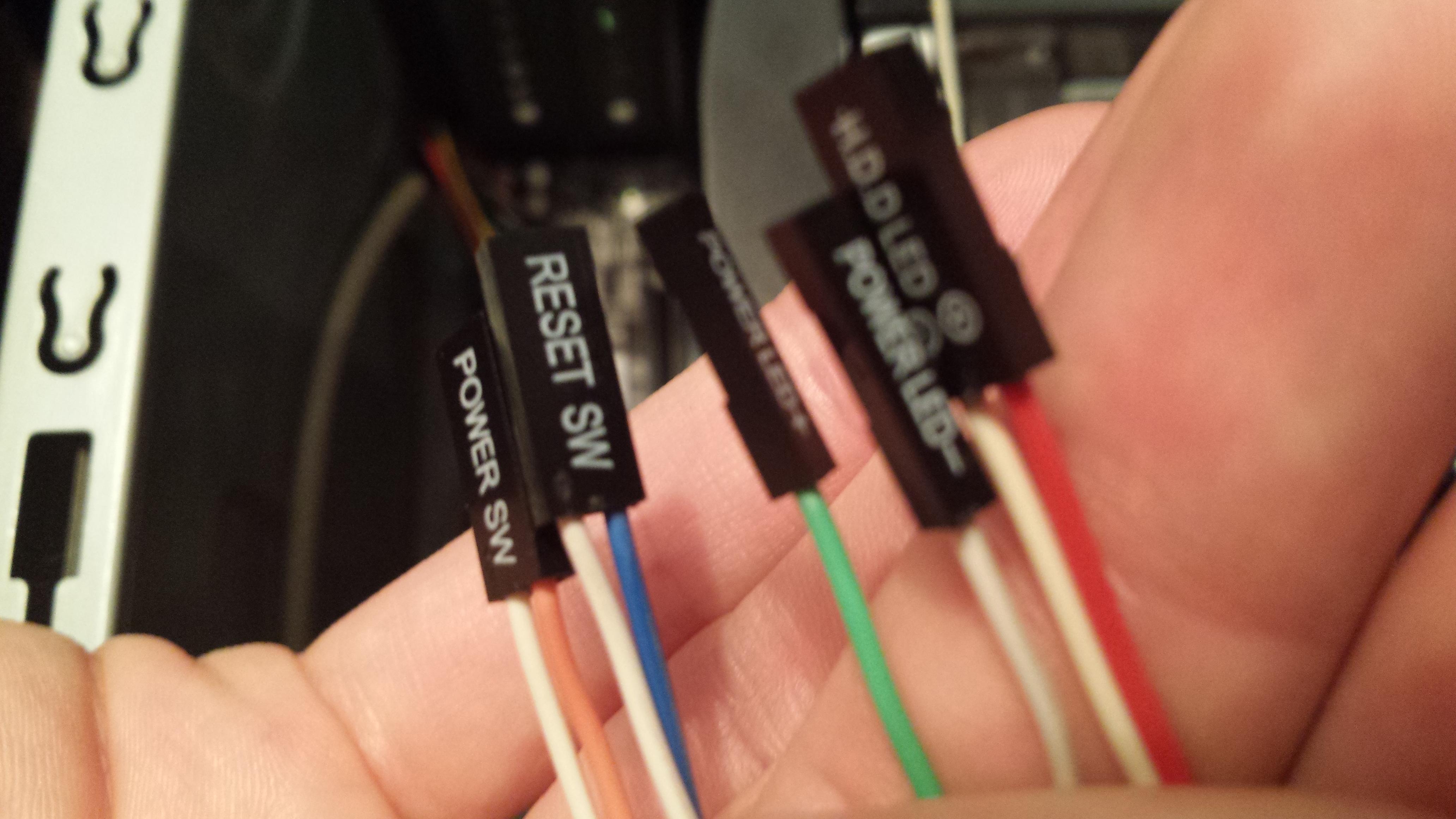

Bei den Kabeln (Bild) soll laut Internetanleitungen die Schrift immer nach außen zeigen.
Ebenfalls haben wird gelesen das die Farbe weiß wohl fast immer - und die anderen Farben dann + sind.

Haben die 5 Kabel wie folgt angeschlossen:
Power SW: +PW-
Reset SW: -RES+
HDD LED: +HD-
Power LED- : +LED- rechter Platz (-)
Power LED+: +LED- linker Platz (+)

Alle Schriften zeigen nach außen außer bei Power SW! Würden wir hier die Schrift nach außen setzen wäre + bei -???
Der PC fährt beim Powerknopf 5 Sekunden hoch (piepst) CPU Lüfter wird recht laut und macht anschließend immer wieder einen Neustart!

Bitten euch dringend um Hilfe wie die Kabel angeschlossen werden

Vielen Dank schonmal in Voraus.

Grüße, Torys



[mugam]

Schrift immer nach außen zeigen - so ein Quatsch.
Du richtest dich selbstverständlich nach der Beschriftung +/- auf dem Board und auf den Steckern, wobei
die Polung eh nur bei den LEDs von Bedeutung ist, bei den Schaltern spielt das nicht wirklich eine Rolle.



[miac]

Das mit der Schrift ist ja mal ne Theorie...

Die Schalter dürften egal sein, der Rest ist ja eindeutig.



[Torys]

Das mit der Schrift ist ja mal ne Theorie...

Die Schalter dürften egal sein, der Rest ist ja eindeutig.

Haben das bei Youtube angeschaut, der hatte 1000 Likes auf dem Video...Dachten der weiß was er macht.
Stimmt den die Kabelzuordnung?
Warum fährt der PC wenn das Reset Kabel fehlt garnicht hoch? Ist bei meinen Zuhause garnicht angeschlossen.



[mugam]

Der Reset Knopf muss nicht angeschlossen sein, dann ist irgendwas falsch angeschlossen ?!
Mach mal ein Bild mit den angeschlossenen Kabeln.



[Torys]

Power SW: +PW-
Reset SW: -RES+
HDD LED: +HD-
Power LED- : +LED- rechter Platz (-)
Power LED+: +LED- linker Platz (+)

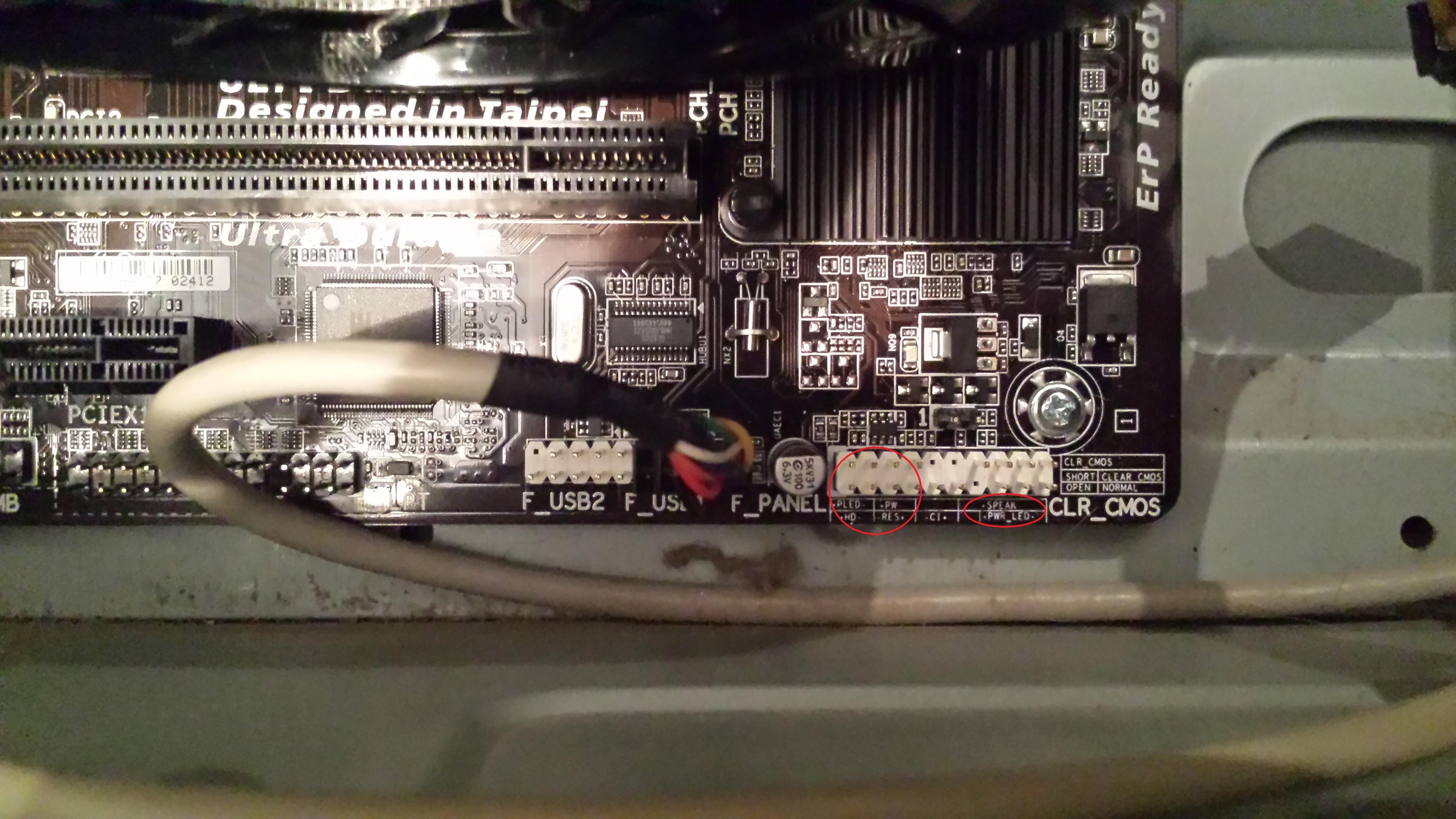

Stimmt das den so oder muss rechts daneben bei PWR LED die LED Kabel dran (rechts umkreist)...
Möchte nun ungern das Board wegen sowas schrotten.



[mugam]

PWR_LED ist sicherlich ein 3pin-Anschluß, da müsste der mittlere leer bleiben.



[HominiLupus]

Nichts, aber auch gar nichts muss angeschlossen werden ausser der "Pwr" oder "Pwr Sw" oder so ähnlich. Alle anderen sind völlig optional. Also nur diesen anschließen und booten. Wenns geht, dann den Rest anschließen. Wenns nicht geht: Lautsprecher anschließen zum debugging oder nachsehen wo man sonst beim Zusammenbau was versaubeutelt hat.



[Torys]

Der Reset Knopf muss nicht angeschlossen sein, dann ist irgendwas falsch angeschlossen ?!
Mach mal ein Bild mit den angeschlossenen Kabeln.

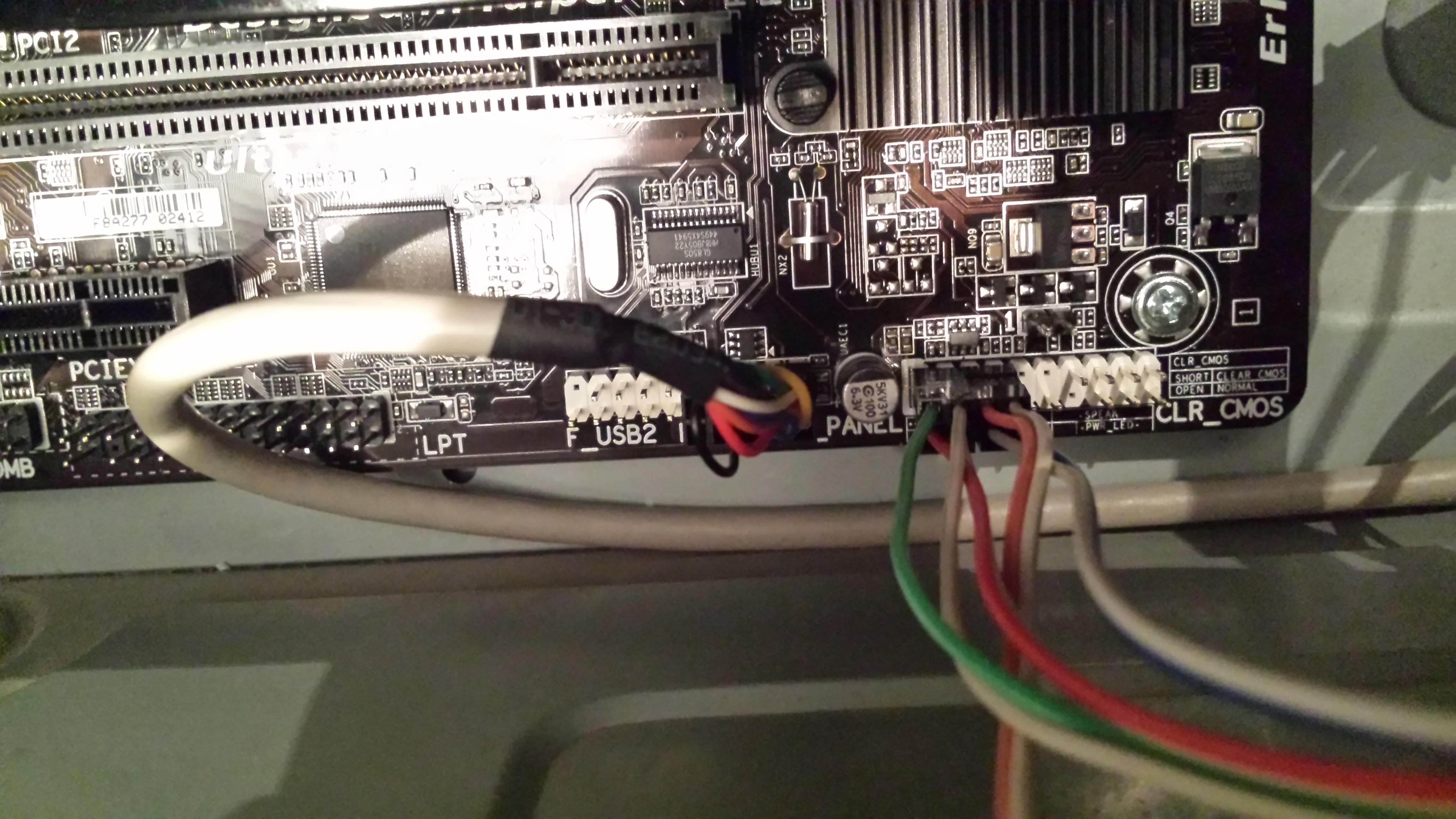

Hier das Bild

Ergänzung (11. März 2016)

PWR_LED ist sicherlich ein 3pin-Anschluß, da müsste der mittlere leer bleiben.

2 Pin= Power SW: +PW-
2 Pin= Reset SW: -RES+
2 Pin=HDD LED: +HD-
1 Pin=Power LED- : +LED- rechter Platz (-)
1 Pin=Power LED+: +LED- linker Platz (+)

3er Stecker haben wir hier nicht?

Ergänzung (11. März 2016)

Nichts, aber auch gar nichts muss angeschlossen werden ausser der "Pwr" oder "Pwr Sw" oder so ähnlich. Alle anderen sind völlig optional. Also nur diesen anschließen und booten. Wenns geht, dann den Rest anschließen. Wenns nicht geht: Lautsprecher anschließen zum debugging oder nachsehen wo man sonst beim Zusammenbau was versaubeutelt hat.

Haben einen 2 Pin= Power SW Stecker den haben wir an +PW- (Kennzeichnung Mainboard) angeschlossen oder kommt der rechts auf den Bild dran?



[bisy]

passt soweit



[mugam]

Nee, das passt schon soweit, Rechts PWR_LED ist ein alternativer POWER_LED-Anschluss, es gab auch mal 3Pin-Stecker für die Power-LED.



[Torys]

Vielen Dank euch
Problem lag nicht an der Verkabelung sondern an einen alten RAM Riegel
