K7S5A Anschluß

[Hein-Blöd]

Tach Leute, ich hab ein riesen Prob, au wenn ihr jetzt alle lacht, ich hab von nem kumpel grad ien Mainboard und Prozi gekriegt, des kommt jetzt mit den andren Teilen die ich hier hab ich mein Gehäuse, dann kreigt meine Schwester den Rechnr, jetzt mein Prob, ich raff des net mit der Belegung der Pins, von HDD LED, Power Led, Reset und Power Schalter. Das Mainboard ist das Elitegroup K7S5A. Wenn ihr mir helfen könnten, des wär klasse, in der Suche hab ich au nix passendes gefunden



[mh1001]

Hallo,

in deinem Mainboard-Handbuch sollte eigentlich eine genaue Beschreibung der Belegung vorhanden sein. Daraus sollte es dann eigentlich einfach ersichtlich sein, wie die Stecker angebracht werden müssen.

MfG mh1001



[Hein-Blöd]

Ja, das hab ich mir fast gedacht so doof bin ich dann au net, aber ich hab kei handbuch, sonst hätt ich des glaub ich hingekriegt



[mh1001]

Das hab ich jetzt auch schon fast gedacht.
Das Handbuch lässt sich aber auch im PDF-Format von der Herstellerseite herunterladen: *klick*

MfG mh1001



[0711panzer]

dann lads dir hier einfach runter

edit: mist mal wieder zu spät



[Noxman]

Dann geht man auf die Seiten von ECS ins Archiv, sucht sich die richtige Boardrevision raus und läd sich das Handbuch runter!

Gruss Nox


*edit* Man sollte fix schreiben, sonst sind alle schneller! *edit*



[Hein-Blöd]

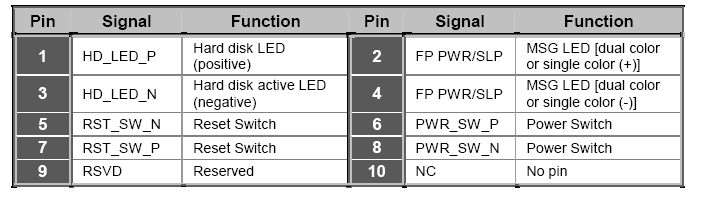

Also , da steht:

Device ---------- Pins

HD_LED_P --------- 1
FP PWR/SLP --------- 2,4
HD_LED_N --------- 3
RST_SW_N -------- 5,8
RST_SW_N ---------- 6,7
KEY ----------- 9,10


heist des jetzt, das ich
Power LED an ?
HDD LED an 1+3
RESET schalten an 5+7 oder 6+8
Power schalter an 2+4

anschließen muss ??

wenn ja, wo kommt die Power LED ran, wenn das falsch ist, korrigiert mich bitte



[mh1001]

Ich weiß jetzt nicht was für ein Handbuch du hast aber bei mir steht was anderes :

Power-Schalter: 6+8
Reset-Schalter: 5+7
Power-LED: 2+4
HDD-LED: 1+3

MfG mh1001



[Hein-Blöd]

und du hast auch ein K7S5A von Elitegroup ?

wenn ich nach deinen angaben gehe, müsste ich aber power led und power schalter tauschen, sonst passt des mit den pins net, ich versuchs einfach ma



[mh1001]

und du hast auch ein K7S5A von Elitegroup ?

Nein, aber soeben das Handbuch heruntergeladen.

[...] wenn ich nach deinen angaben gehe, müsste ich aber power led und power schalter tauschen, sonst passt des mit den pins net, ich versuchs einfach ma

Warum dies? Langsam verstehe ich überhaupt nichts mehr.

MfG mh1001



[Hein-Blöd]

ahja, is dein handbuch deutsch ??


wenn ich nach deinen angaben gehe, müsste ich aber power led und power schalter tauschen, sonst passt des mit den pins net, ich versuchs einfach ma



[Noxman]

@Hein-Blöd,

wirf einen Blick auf dein Mainboard und sieh nach welche Revision du von dem Board hast! Das ist wichtig. Die Anschlussbelegung kann sich durchaus mit einer neuen Revision geändert haben!

Gruss Nox



[mh1001]

@Hein-Blöd:

Sorry, war mein Fehler. Ich hatte oben statt der normalen Ausführung die Pro-Variante verlinkt und bin so auch zu einer anderen Belegung gekommen. Die Belegung, wie du sie geschrieben hast, sollte aber vollkommen richtig sein. Somit gehe ich einfach davon aus, dass du auch die Standard-Variante besitzt. Laut Handbuch scheint wahrscheinlich einfach kein weiterer Anschluss für eine LED vorhanden zu sein.

MfG mh1001



[Hein-Blöd]

wo steht die revision ?

ganz einfach, weil der stecker der power led 3 pins breit is und die auseren 2 angeschlossen sind.

hier der aufbau aufm mainboard.


1 . . 2
3 . . 4
5 . . 6
7 . 8 is leer
9 . . 10

weiste jetzt was ich meine, 1+3 is HDD, 5+7 is Reset, 2+4 kann net power led sein, da 3 pin, müsste also 6+10, und bei power schalter, power 6+8 is nich, da sonst led von power kein platz mehr hat



[Noxman]

Die Revisionsnummer steht irgendwo auf den Board. Habe ein K7S5A schon seit bestimmt 2 Jahren nicht mehr in den Händen gehabt und kann mich nicht mehr erinnern wo sie steht.

Das der Gehäuseanschluß für die Power LED 3 Pins breit ist hat gar nichts zu sagen. Es gibt Boards auf denen der Anschluß auf 3 Pins ausgelegt ist, es gibt aber ebenso welche bei denen nur 2 Pins benötigt werden!

Gruss Nox



[Hein-Blöd]

Post1

keiner mehr da ?

Post2

also mit meiner belegung, tut sich heir gar nix



*edit* Bitte keine Doppelposts. Gruss Noxman *edit*


sorry, werds mir merken



[Noxman]

Wie oft denn noch?

Die Revision rausfinden, das richtige Handbuch runterladen und dort nachsehen!

Gruss Nox



[Hein-Blöd]

Also Leute, herzlichen Dank für die schnelle und kompetente Hilfe, ich hab doch gedacht, bisher hat doch rechner bauen immer geklappt, warum heut net, habs rausgefunde, bin im pin block verrutscht, die ganze Zeit, habs grad gemerkt, jetzt bootet er



[bitfunker]

Das kostet Geduld...

Also, einfach alle so anschließen, wie es mh1001 geschrieben hat. Wenn es dich beruhigt. Bei meinem K7S5A musste ich auch eine Stecker (Speaker, glaube ich) durchschneiden, weil er anders nicht auf die Pins gepasst hätte. Nun gut, ja?

Und zur beruhigung: Kaputt machen kann man an sich nix, wenn man die Pins vertauscht, nur die Kiste läuft dann halt nicht.

EDIT: Mist, zu langsam...



[Noxman]

Na, dann viel Spass mit dem Rechner!

Gruss Nox
