Kann man 3pin Lüfter steuern und kann man einen 1x 3pin auf 4x 3pin Adapter gut nutzen?
bei solchen adaptern muss man noch darauf achten dass man die maximale leistungsfähigkeit des lüfteranschlusses nicht übersteigt. wofür brauchst du einen solchen adapter überhaupt?

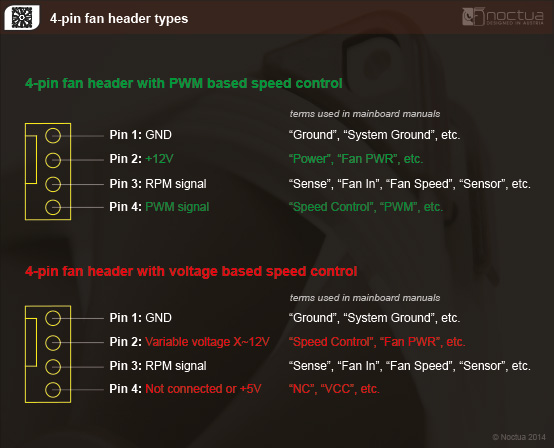

Spannung:
1. Pin GND, 2. Pin Spannung (Steuerung), 3. Pin Sensor (Drehzahl), 4. Pin sollte nicht belegt sein
Hinweis:
Bei der PWM-Steuerung liegen am zweiten Pin immer +12V an und der Lüfter wird über das PWM-Signal gesteuert - ein 3-Pin Lüfter dreht daher mit seiner Maximal-Drehzahl.
Es gibt Adapter um an einen Anschluss mehrere Lüfter anzuschließen auch mit eigener Stromversorgung, dann ist die maximale Leistung pro Anschluss irrelevant.
Handbuch mb_manual_ga-ax370m-ds3h_e.pdf
Seite 26
Smart Fan 5 Settings
Monitor
Allows you to select a target to monitor and to make further adjustment. (Default: CPU FAN)
Fan Control Mode
Auto
Lets the BIOS automatically detect the type of fan installed and sets the optimal control mode. (Default)
Voltage
Voltage mode is recommended for a 3-pin fan.
GA-AX370M-DS3H (rev. 1.x) X370:
Für den Ryzen 7 2700(X), Ryzen 5 2600(x) wird BIOS-Version F20 und für Ryzen 5 2400GE Version F22 benötigt, ausgeliefert wird/wurde es mit F1.
Zuletzt bearbeitet von einem Moderator:
(Kaputten Link entfernt)
Also kann man 3pin Lüfter doch nicht steuern?
Und wenn doch ist dass doch mit so einem Adapter mit eigener Stromversorgung doch dann nicht möglich oder nicht?
Ich will einen Ryzen 5 2600x betreiben.
Also kann ich einfach einem Adapter nutzen muss jedoch darauf achten das der Anschluss nicht zu viel strom kriegt?
@ TE:
da würde ich eher zu nem B450-MB greifen. z.b. zum MSI B450-A Pro oder Tomahawk. die haben beide auch 4 4pin-anschlüsse. ja, die erlauben auch eine steuerung über die spannung.

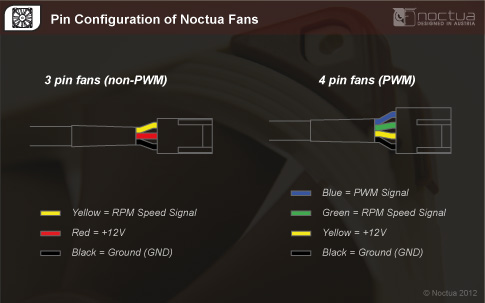

Ja, sieh Beitrag #8. Vergleich der Pin-Belegungen der Abbildungen Mainboard- und Lüfter-Anschluss. Die Verbindung ist vorhanden und das Mainboard regelt die Spannung herunter. Der vierte Pin - PWM-Signal - des Adapter bleibt beim 3-Pin Lüfter frei.
Also noch mal fürs Verständnis: Ich schließe den Phobya Splitter an mein MB an (mit einem 4pin?). An den Splitter kommen die 3pin Lüfter und ich kann dann alles steuern und mit strom versorgen?
Korrekt, der Phobya 4-Pin PWM auf 8x 4-Pin PWM Splitter (81136) hat eine eigene Stromversorgung.
Pin-Belegungen und Steuerung
Pin GND
Pin Spannung (Steuerung) bei PWM+12V (fix)
Pin Sensor (Drehzahl)
Pin PWM-Signal (Steuerung) bleibt frei
Das Mainboard ändert die Spannung am zweiten Pin von x bis +12V, dadurch wird die Drehzahl des Lüfters gesteuert. Da die Beschreibung zum 'Fan Control Mode' im Handbuch nicht 100% eindeutig ist, würde ich beim Hersteller nachfragen, ob dies auch für den SYS_FAN Anschluss gültig ist, wovon ich nach der Beschreibung ausgehe.
Warum soll es nicht funktionieren? Die Pin-Belegung ist gleich, bei PWM kommt noch der vierte Pin / die vierte Leitung hinzu, über die das PWM-Signal übertragen wird. Gesteuert wird über die Spannung am zweiten Pin / Leitung.
Weil bei dem Phobya-Splitter die 12V nicht vom MB sondern der externen Stromversorgung kommen und somit eine Spannungsregelung über das MB nicht mehr funktioniert.
Um 3pin-Lüfter mittels Spannung zu steuern gehen nur Splitter ohne zusätzliche Stromversorgung und dann muss halt darauf geachtet werden, dass die Lüfter zusammen nicht mehr Leistung ziehen als der MB-Anschluss liefern kann.
