Kompatibilität dieser Lüfter mit Mainboard und Case?

[JohannesHirsch]

Moin,
bin gerade dabei mir mal wieder einen PC zu bauen, habe allerdings eine
Frage zur Kompatibilität mancher Bauteile.

Folgendes Problem:

Ich möchte diese Lüfter
https://www.amazon.de/gp/product/B0...&linkId=a7b323038d87363ecfa2ab848ac2a655&th=1

in dieses Gehäuse https://de.sharkoon.com/product/28146#desc

auf diesem Mainboard
https://www.mindfactory.de/product_...M4-Dual-Channel-DDR4-mATX-Retail_1327450.html

verbauen.

Die 2 wichtigen Bilder um das Problem zu verstehen sind im Anhang.
Mein Gedankengang ist folgender, da das Mainboard keinen 5v ARGB Header
hat:

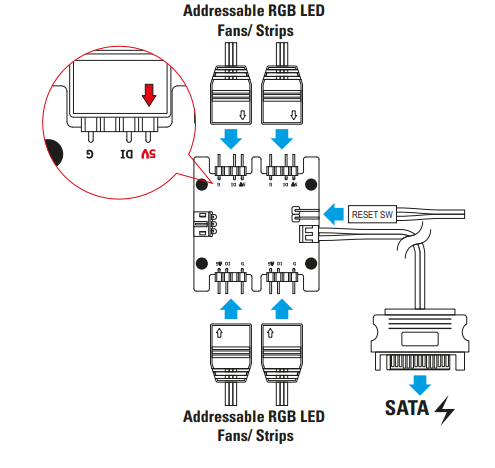

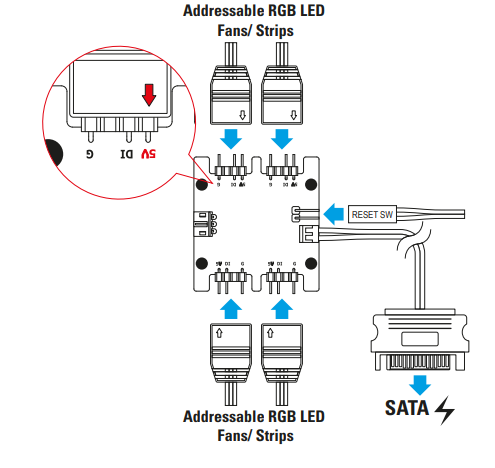

Die Gehäuse LED Stripes werden am Netzteil und am Reset SW stecker
angeschlossen und dann über den Knopf am Gehäuse gesteuert.
Die 6 Lüfter werden an der beigelegten lüftersteuerung angeschlossen,
und die über das Netzteil gepowert, und dann an einen FAN Header am
Mainboard angeschlossen. Allerdings nur ein Fan Header, kein ARGB
Header.
Gibt das ein Problem mit der Steuerung oder kann ich die LED Lüfter auch
über den normalen FAN Header mithilfe aura sync so steuern?



Bin mir echt nicht sicher und frag lieber nach bevor ich falsch kaufe.
Danke schonmal.



[Neodar]

Wenn die Lüftersteuerung der RGB Lüfter nicht an einem passenden ARGB Header hängt, kann man da natürlich nichts über die Boardeigene Software steuern. Denn genau dazu braucht es ja diesen ARGB Header.



[Hauro]

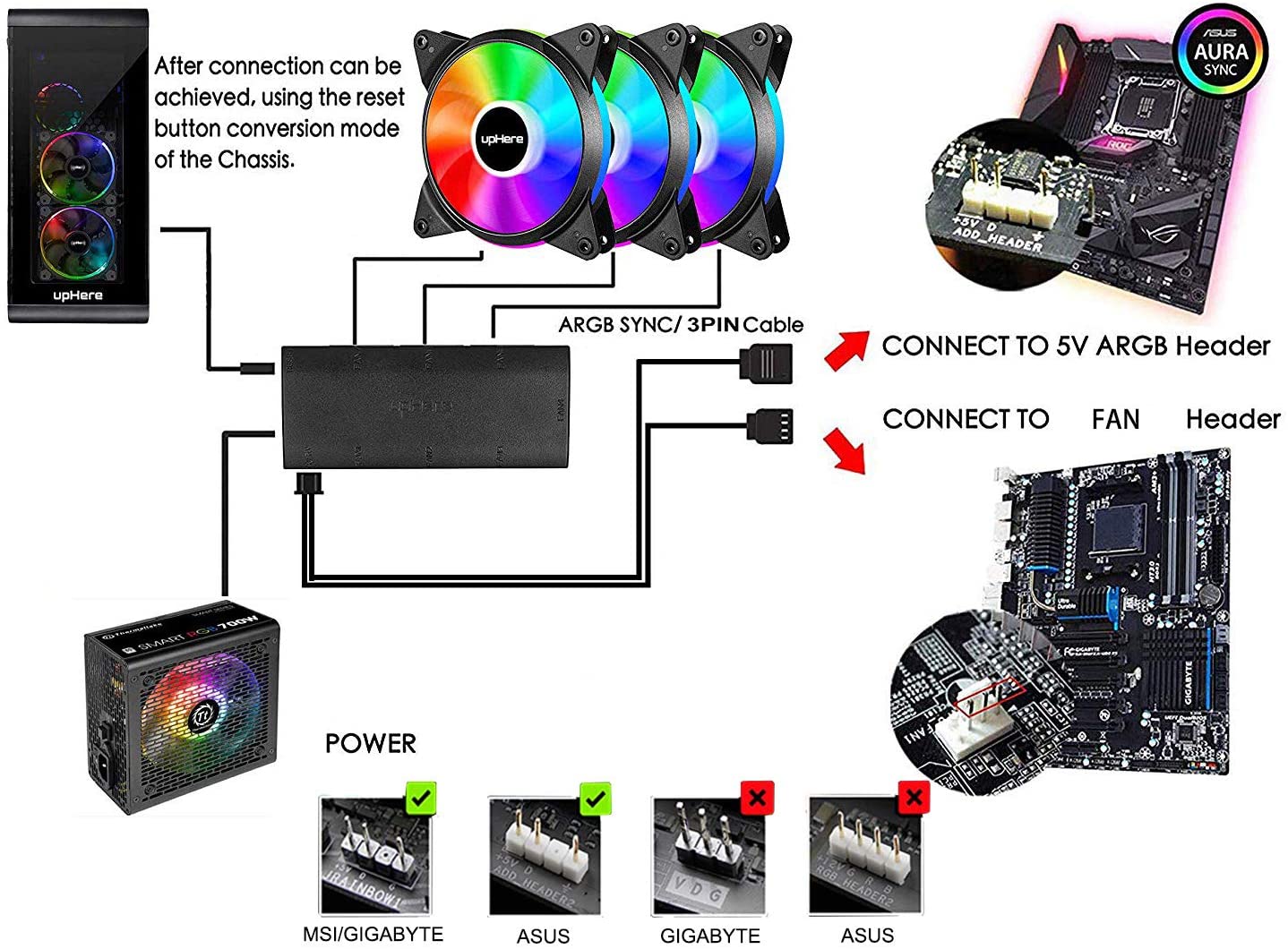

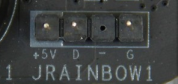

Es ist 3-Pin ARGB (+5V/DATA/GND oder VD G) - 5V addressable RGB.

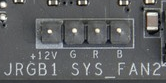

Das Mainboard hat einen 4-Pin RGB (+12V/G/R/B):

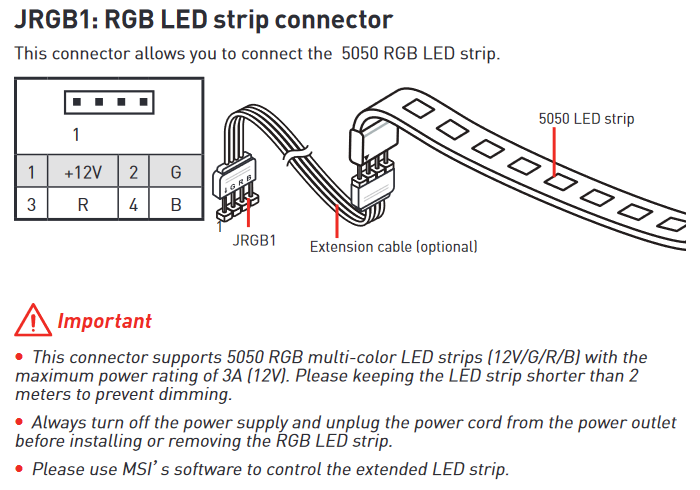

MSI B450M PRO-VDH MAX Manual

Näheres siehe
RGB-LED-Plattformen im Test: Aura, RGB Fusion, Mystic Light und iCUE im Vergleich | ComputerBase

Wer es gern bunt treibt: der ultimative RGB-Guide für alle, die nach einer Erleuchtung suchen | Igor'sLAB



[JohannesHirsch]

Es ist 3-Pin ARGB (+5V/DATA/GND oder VD G) - 5V addressable RGB.
Anhang anzeigen 1082210

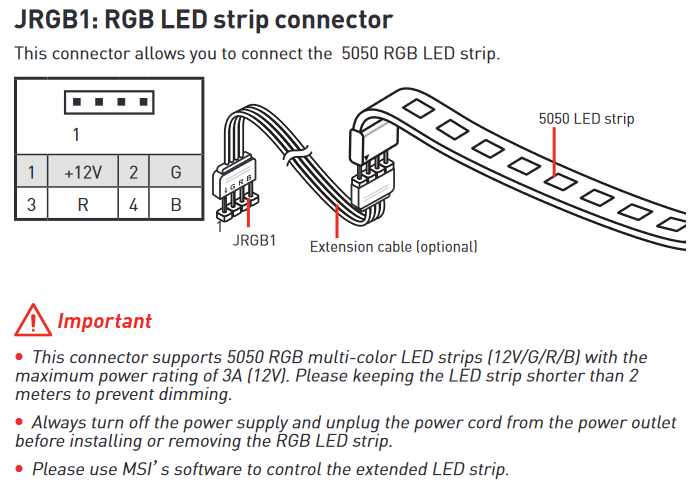

Das Mainboard hat einen 4-Pin RGB (+12V/G/R/B):
Anhang anzeigen 1082208

MSI B450M PRO-VDH MAX Manual

Anhang anzeigen 1082207


Näheres siehe
RGB-LED-Plattformen im Test: Aura, RGB Fusion, Mystic Light und iCUE im Vergleich | ComputerBase

Wer es gern bunt treibt: der ultimative RGB-Guide für alle, die nach einer Erleuchtung suchen | Igor'sLAB

Also funktioniert es und ich brauch nur einen Adapter? Nach was muss ich da suchen?



[Hauro]

Nach was muss ich da suchen?

Es ist leider nicht kompatibel, da es zwei unterschiedliche Systeme sind. Siehe Anschlüsse und Pins



[JohannesHirsch]

Wenn die Lüftersteuerung der RGB Lüfter nicht an einem passenden ARGB Header hängt, kann man da natürlich nichts über die Boardeigene Software steuern. Denn genau dazu braucht es ja diesen ARGB Header.

@

Es ist leider nicht kompatibel, da es zwei unterschiedliche Systeme sind.

Was kann ich da machen? Gibt es da eine Lösung mittels Adapter oder brauch ich zwingend ein Mainboard mit diesem ARGB anschluss? Welches ist da zu empfehlen?



[Hauro]

Gibt es da eine Lösung mittels Adapter

Es wird ein Konverter benötigt:

DeepCool RGB Convertor, 5V ARGB Komponenten auf 12V RGB Motherboard Transfer Hub, Adapter (DP-FRGB-CHUB5-12V)

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[JohannesHirsch]

Es wird ein Konverter benötigt:

DeepCool RGB Convertor, 5V ARGB Komponenten auf 12V RGB Motherboard Transfer Hub, Adapter (DP-FRGB-CHUB5-12V)

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Das

Gigabyte B450 Aorus Pro AMD B450​

kostet wenn man den Adapter weg lässt kaum mehr. Wäre dass nicht die bessere Option oder überseh ich was?



[Hauro]

Gigabyte B450 Aorus Pro AMD B450

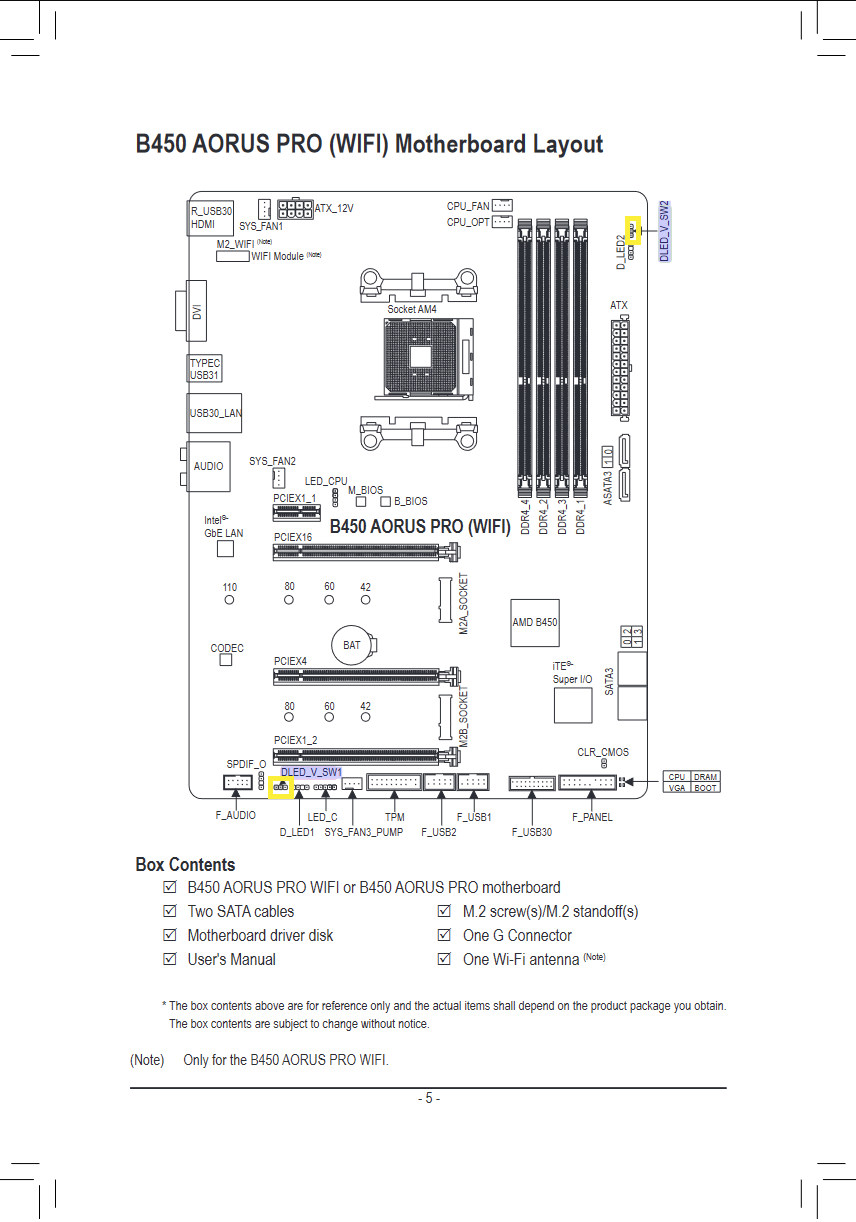

B450 AORUS PRO WIFI / B450 AORUS PRO User's Manual


Nach dem Handbuch

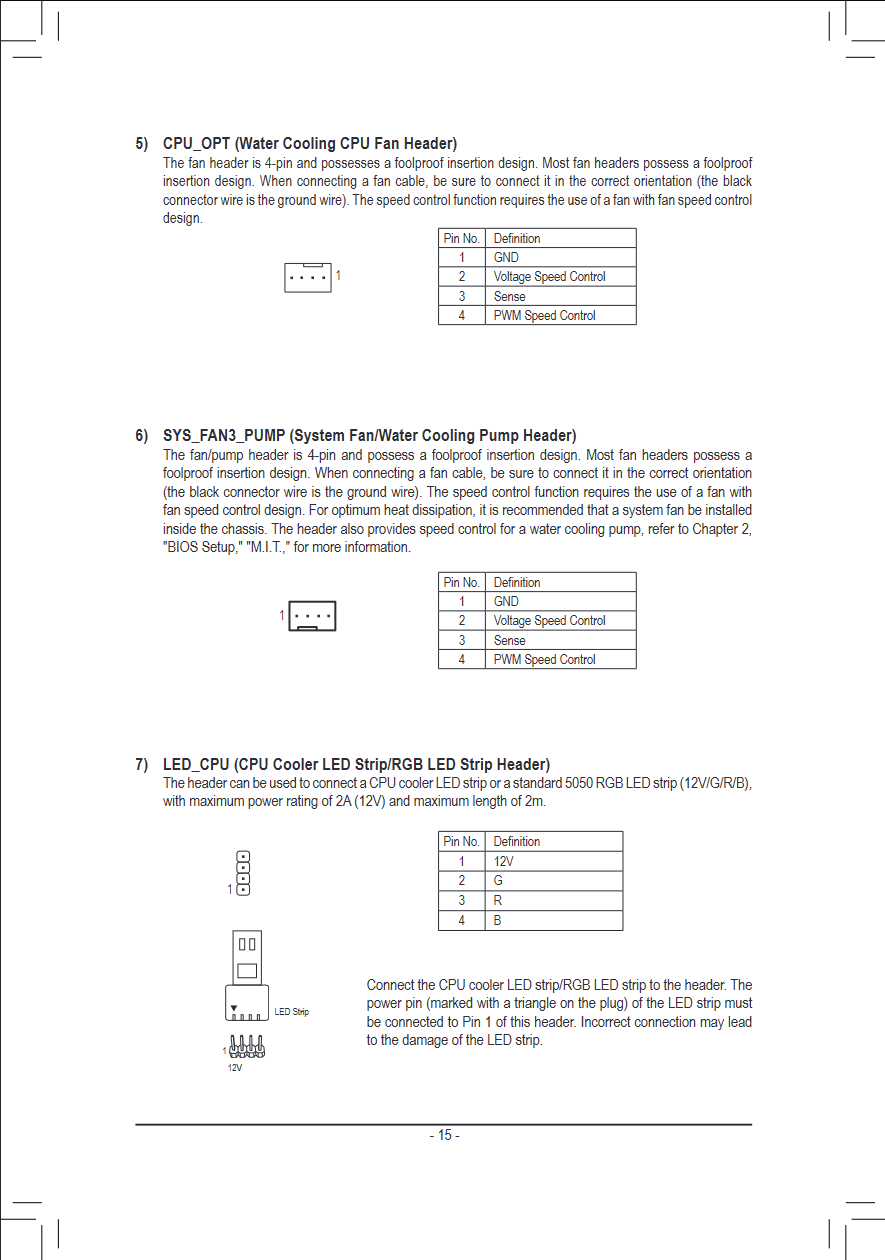

• Seite 15: 1x 4-Pin RGB (+12V/G/R/B, max. 2A, bis 2 m)

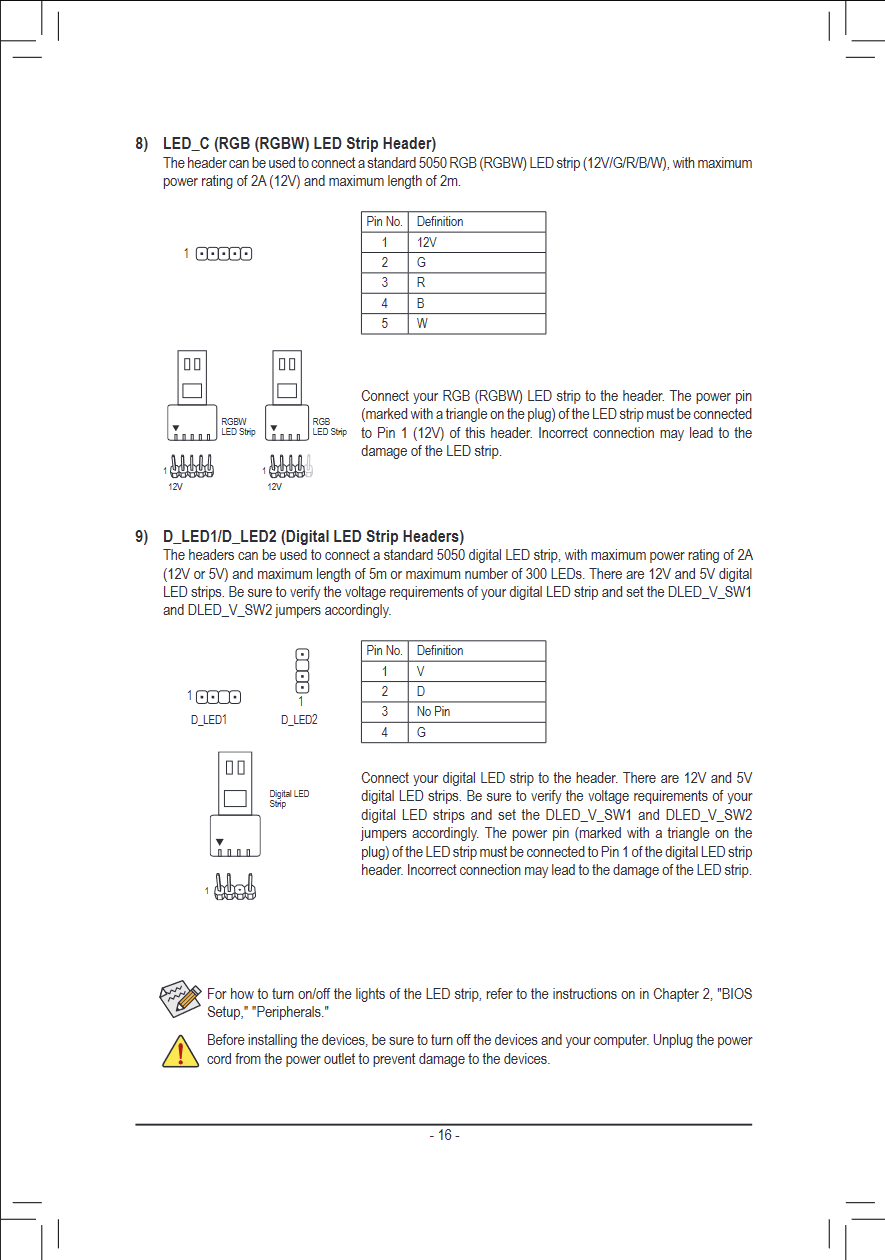

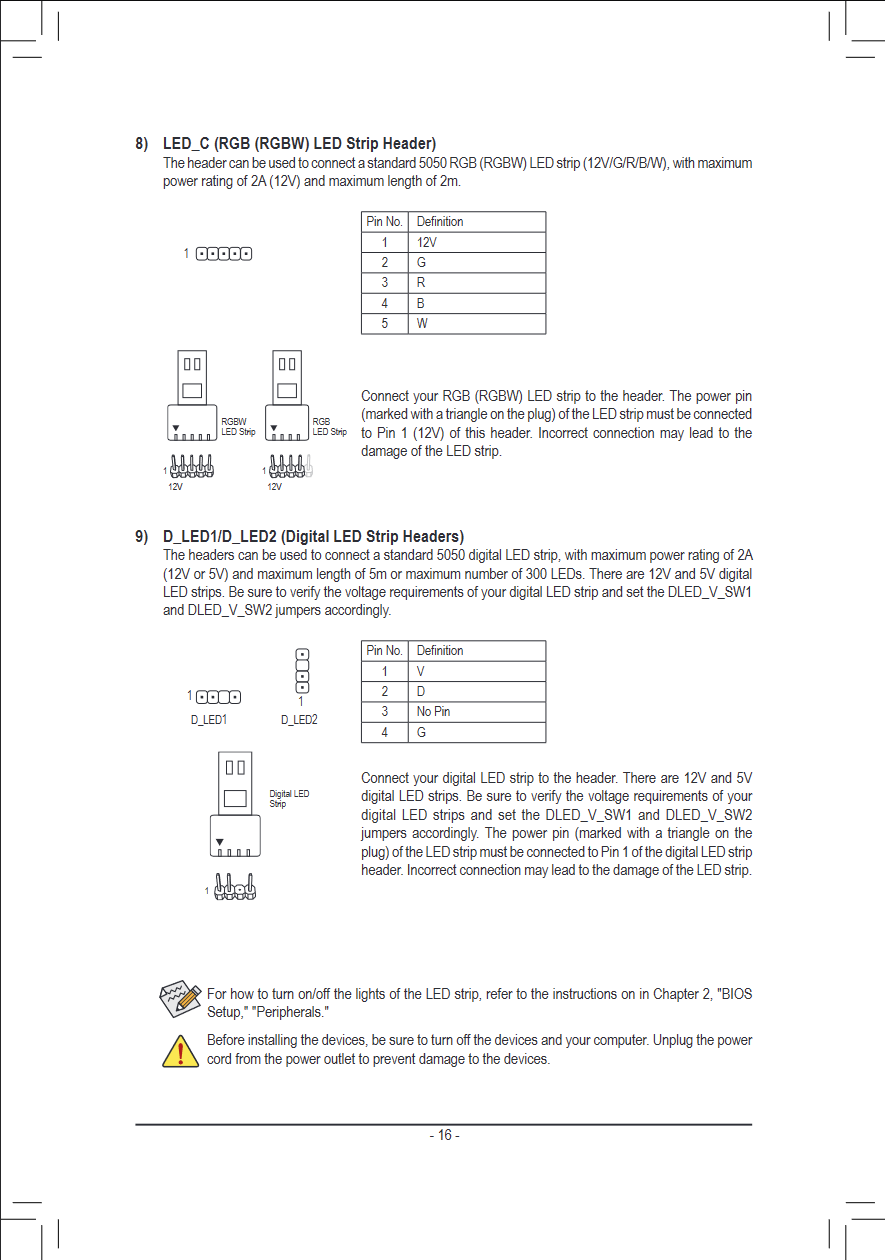

• Seite 16: 1x 5-Pin RGBW (+12V/G/R/B/W, max. 2A, bis 2 m)
• Seite 16: 2x 3-Pin ARGB (+5V oder +12V/DATA/GND oder VD G, max. 2A, bis 5 m)


  Connect your digital LED strip to the header. There are 12V and 5V digital LED strips. Be sure to verify the voltage requirements of your digital LED strips and set the DLED_V_SW1 and DLED_V_SW2 jumpers accordingly. The power pin (marked with a triangle on the plug) of the LED strip must be connected to Pin 1 of the digital LED strip header. Incorrect connection may lead to the damage of the LED strip

Das Mainboard hat beides.

Die Steuerung unterstützt RGB Fusion.



[JohannesHirsch]

@Hauro Also würde es gehen oder? Ich brauche ja nur einen 3 Pin 5V ARGB Header den das Mainboard hat oder?



[Hauro]

Also würde es gehen oder?

Nach dem Handbuch ja, der Jumper für +5V / +12V muss halt korrekt gesteckt sein.

Die Steuerung unterstützt nach der Angabe auf Amazon RGB Fusion.



[JohannesHirsch]

@Hauro sagt mir leider gar nichts. Ist das etwas am Mainboard? Ein knopf? Schalter ? Kann damit leider nichts anfangen mit den Begriffen



[Hauro]

Ist das etwas am Mainboard? Ein knopf? Schalter ?

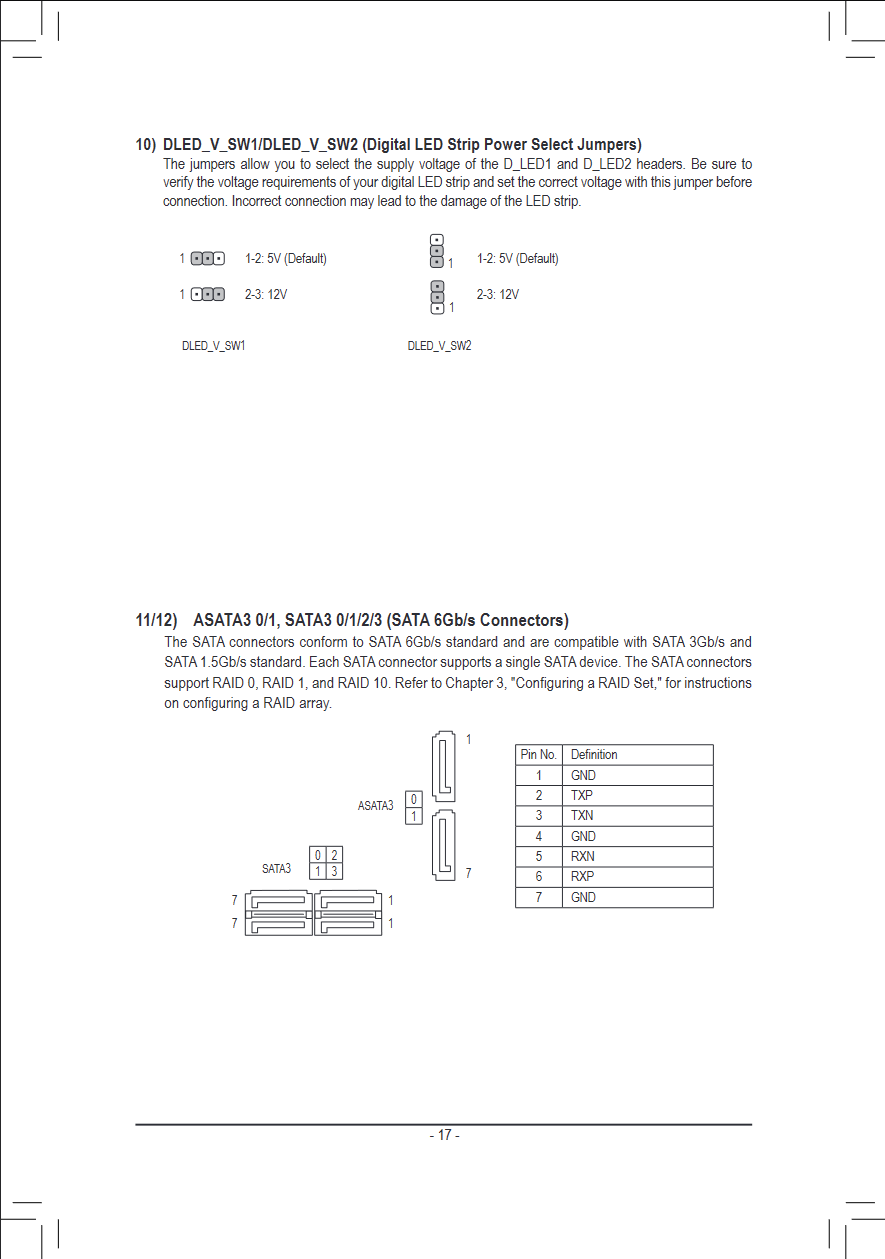

DLED_V_SW1 und DLED_V_SW2 sind Jumper (Steckbrücken) auf dem Mainboard. siehe Jumper (Elektrotechnik) | Wikipedia).

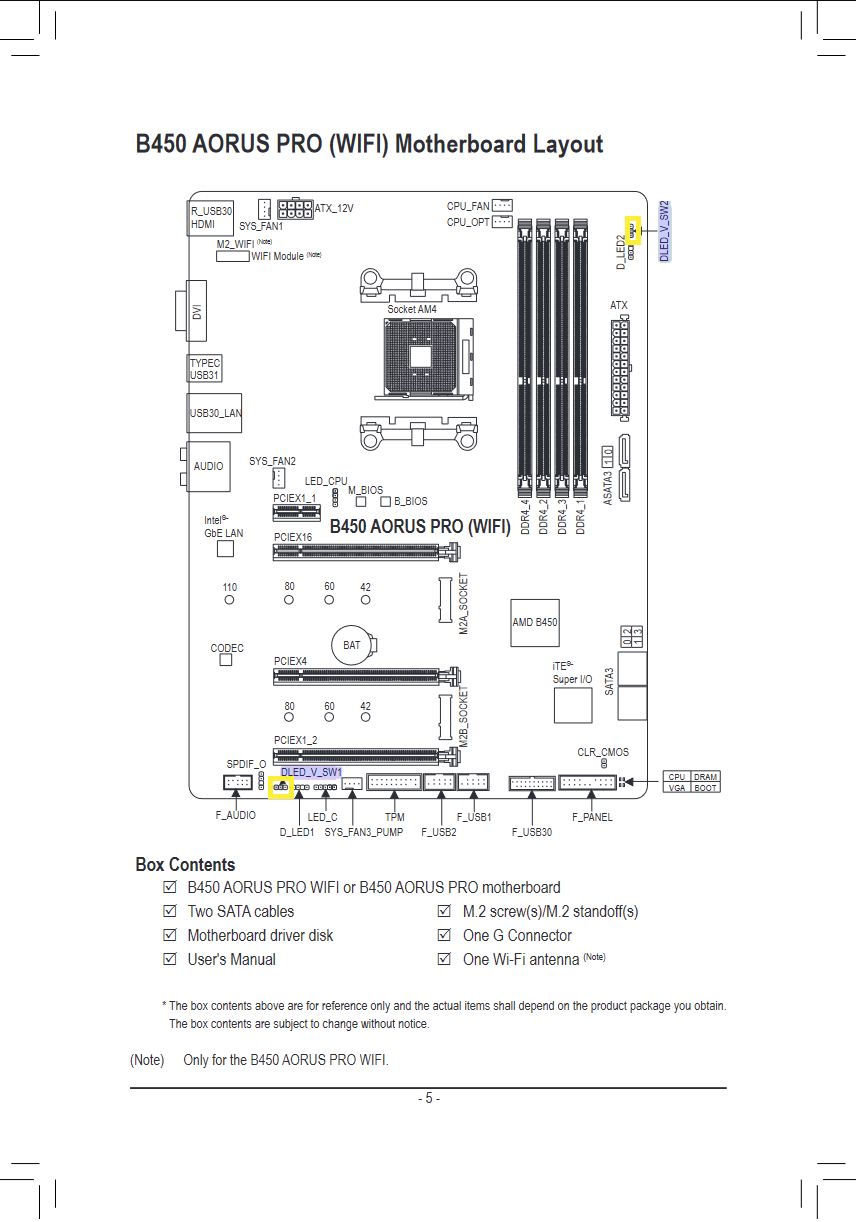

Der Jumper steckt dem Handbuch nach auf Pin 1-2 und damit +5V.


Bitte einlesen oder alternativ prüfen ob es Hilfe in der Nähe gibt:
Liste von Helfern für den Zusammenbau (jetzt auch in deiner Nähe)



[JohannesHirsch]

@Hauro Also muss ich nur abgleichen ob es bei meinem Mainboard auch so ist was es eigentlich sein sollte oder? Ich brauch ja nur die 5V.
Im Normalfall sollte es dann passen oder nicht?



[Hauro]

Im Normalfall sollte es dann passen oder nicht?

Nach den Angaben im Handbuch und Amazon passt alles. Die Steuerung und das Mainboard haben 3-Pin ARGB (+5V/DATA/GND) . Die Steuerung unterstützt nach der Angabe auf Amazon RGB Fusion von Gigabyte, was für die Steuerung wichtig ist. Alles steht und fällt mit den Angaben auf Amazon, wo nur Bilder vorhanden sind.
